Automatización en Sistemas de Combustión

Presentación del tema: "Automatización en Sistemas de Combustión"— Transcripción de la presentación:

1 Automatización en Sistemas de Combustión
Introducción

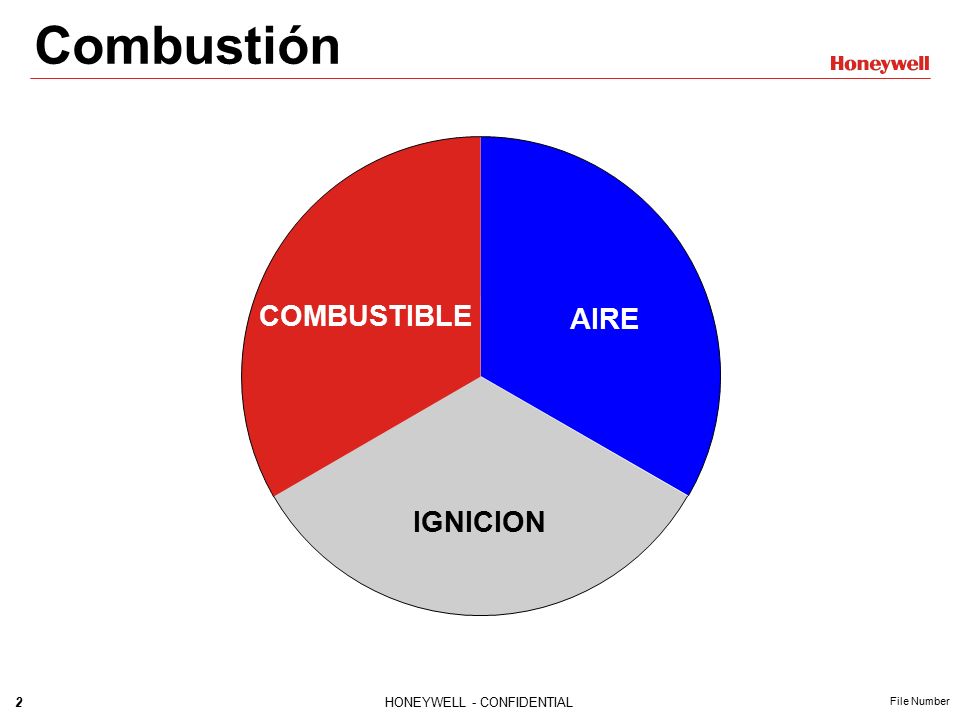

2 Combustión COMBUSTIBLE AIRE IGNICION

3 Que és FSG ?

4 Control de Falla de Flama
Que és FSG ? Flame SafeGuard Control de Falla de Flama “Un conjunto de dispositivos para el control de un quemador tanto como la aplicación lo requiera.” (Honeywell FSG Textbook, page i)

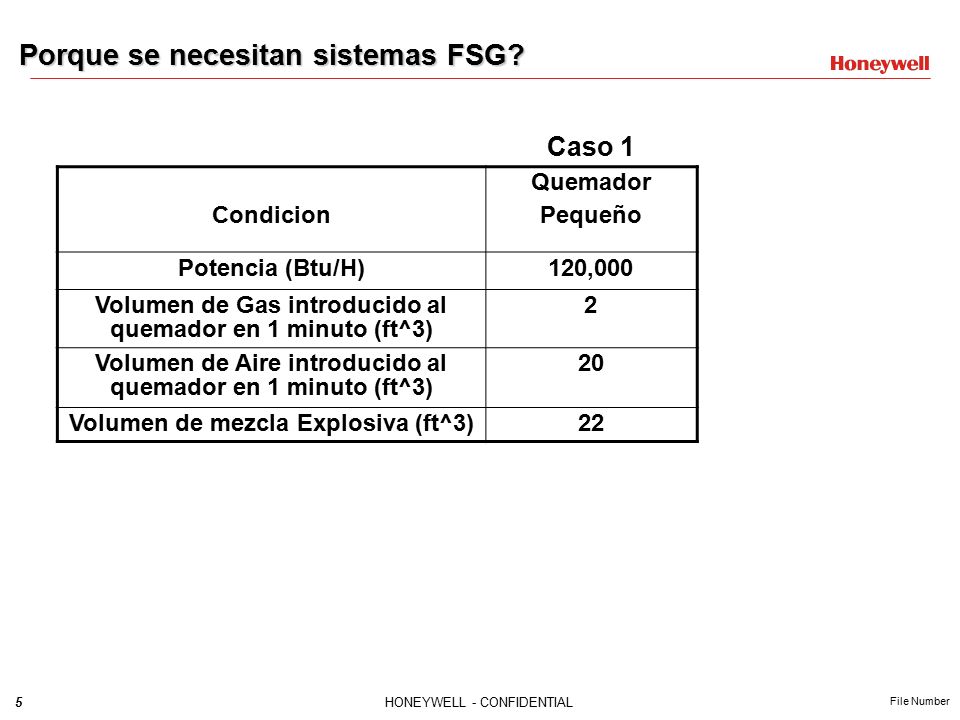

5 Porque se necesitan sistemas FSG?
Caso 1 Condicion Quemador Pequeño Potencia (Btu/H) 120,000 Volumen de Gas introducido al quemador en 1 minuto (ft^3) 2 Volumen de Aire introducido al quemador en 1 minuto (ft^3) 20 Volumen de mezcla Explosiva (ft^3) 22

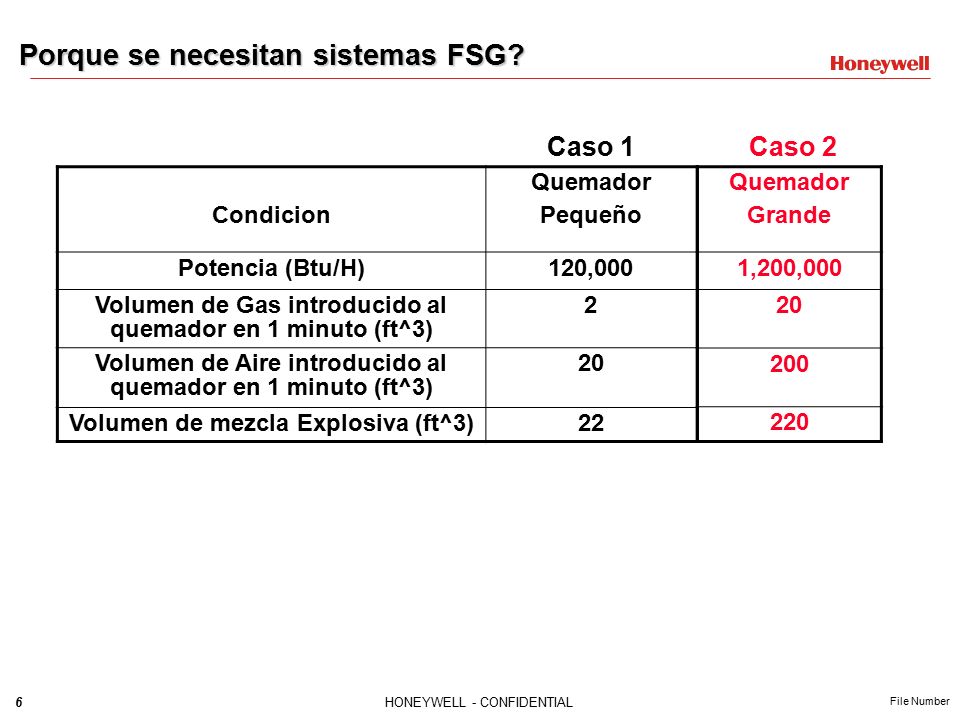

6 Porque se necesitan sistemas FSG?
Caso 1 Caso 2 Condicion Quemador Pequeño Potencia (Btu/H) 120,000 Volumen de Gas introducido al quemador en 1 minuto (ft^3) 2 Volumen de Aire introducido al quemador en 1 minuto (ft^3) 20 Volumen de mezcla Explosiva (ft^3) 22 Quemador Grande 1,200,000 20 200 220

7 Porque se necesitan sistemas FSG?
Caso 1 Caso 2 Condicion Quemador Pequeño Potencia (Btu/H) 120,000 Volumen de Gas introducido al quemador en 1 minuto (ft^3) 2 Volumen de Aire introducido al quemador en 1 minuto (ft^3) 20 Volumen de mezcla Explosiva (ft^3) 22 Quemador Grande 1,200,000 20 200 220

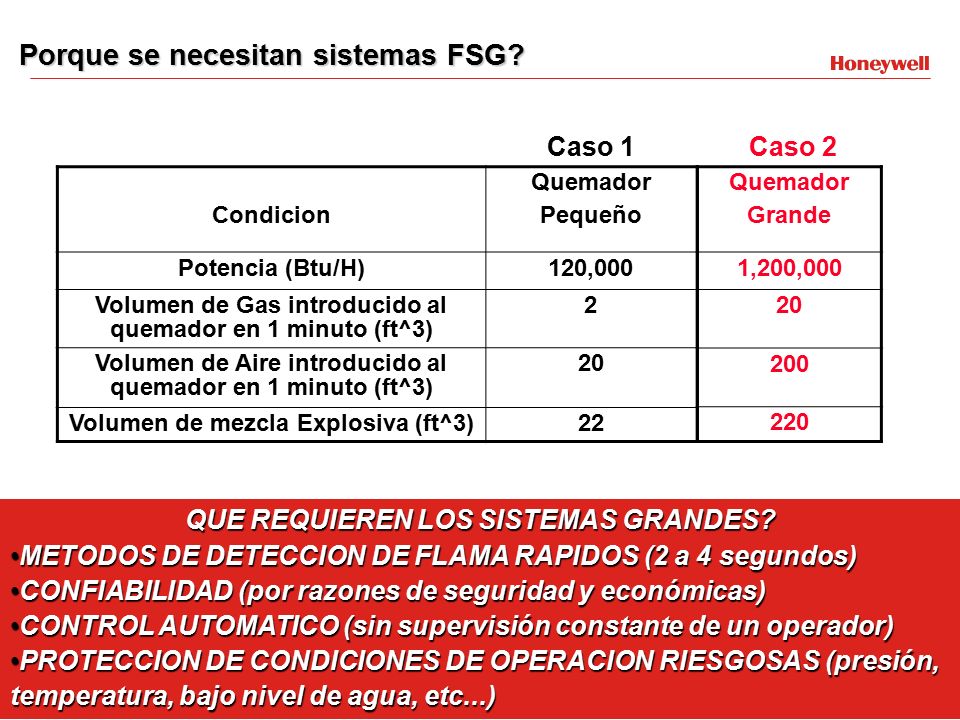

8 Porque se necesitan sistemas FSG?
Caso 1 Caso 2 Condicion Quemador Pequeño Potencia (Btu/H) 120,000 Volumen de Gas introducido al quemador en 1 minuto (ft^3) 2 Volumen de Aire introducido al quemador en 1 minuto (ft^3) 20 Volumen de mezcla Explosiva (ft^3) 22 Quemador Grande 1,200,000 20 200 220 QUE REQUIEREN LOS SISTEMAS GRANDES? METODOS DE DETECCION DE FLAMA RAPIDOS (2 a 4 segundos) CONFIABILIDAD (por razones de seguridad y económicas) CONTROL AUTOMATICO (sin supervisión constante de un operador) PROTECCION DE CONDICIONES DE OPERACION RIESGOSAS (presión, temperatura, bajo nivel de agua, etc...)

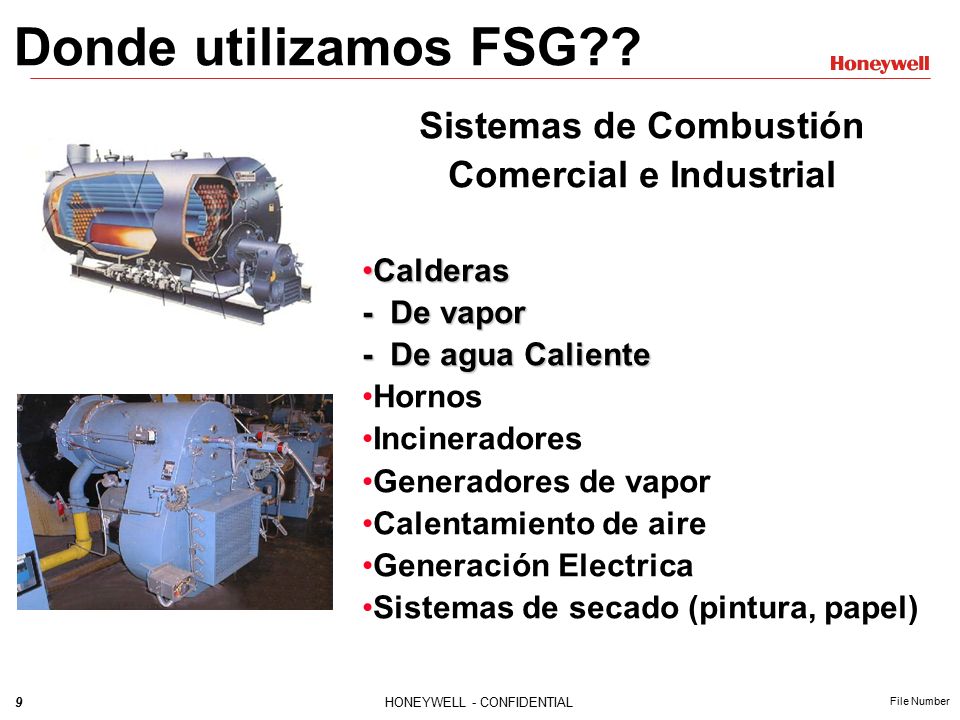

9 Sistemas de Combustión Comercial e Industrial
Donde utilizamos FSG?? Sistemas de Combustión Comercial e Industrial Calderas - De vapor - De agua Caliente Hornos Incineradores Generadores de vapor Calentamiento de aire Generación Electrica Sistemas de secado (pintura, papel)

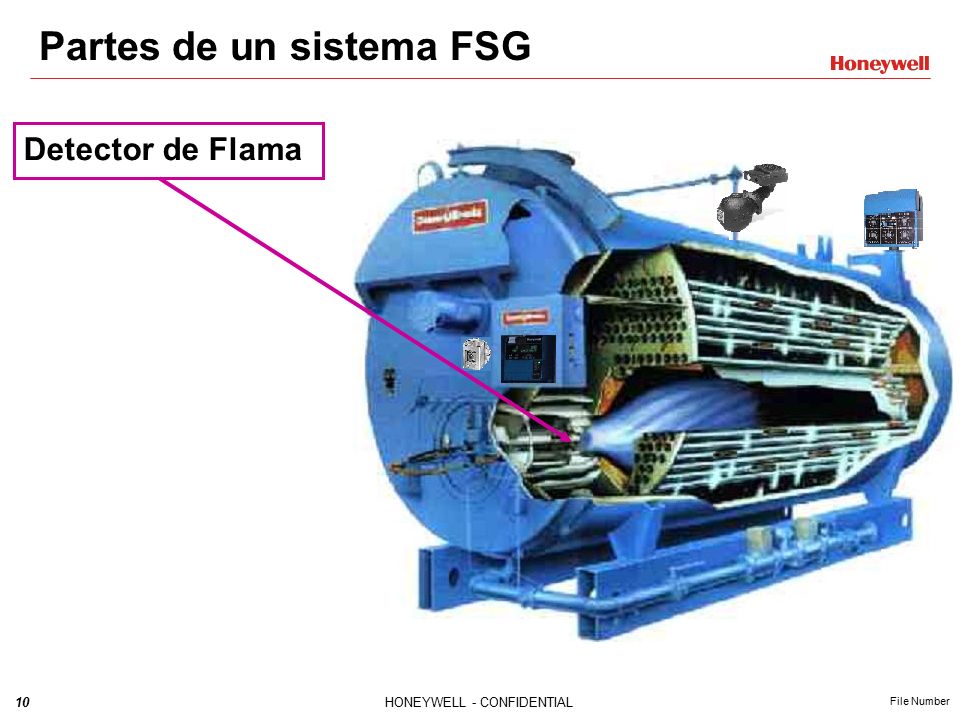

10 Partes de un sistema FSG
Detector de Flama

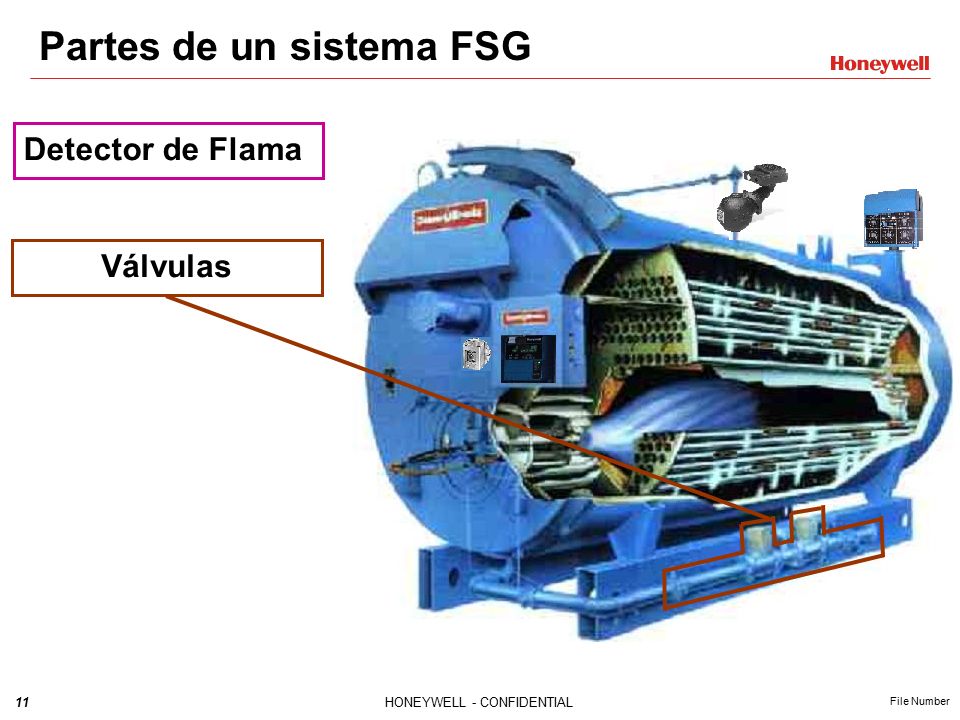

11 Partes de un sistema FSG
Detector de Flama Válvulas

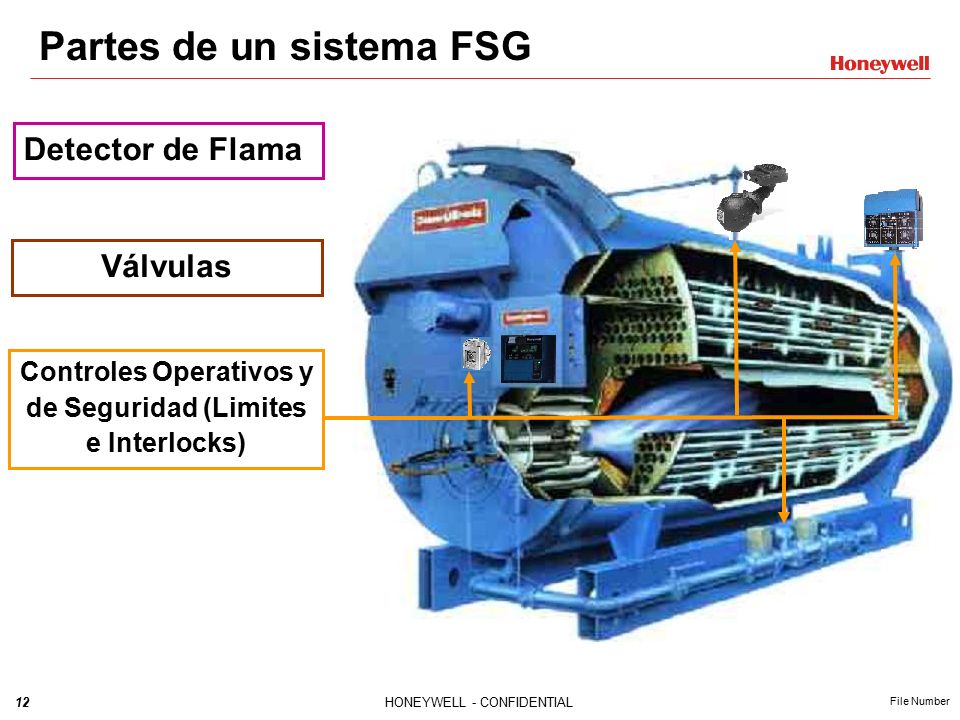

12 Partes de un sistema FSG
Detector de Flama Válvulas Controles Operativos y de Seguridad (Limites e Interlocks)

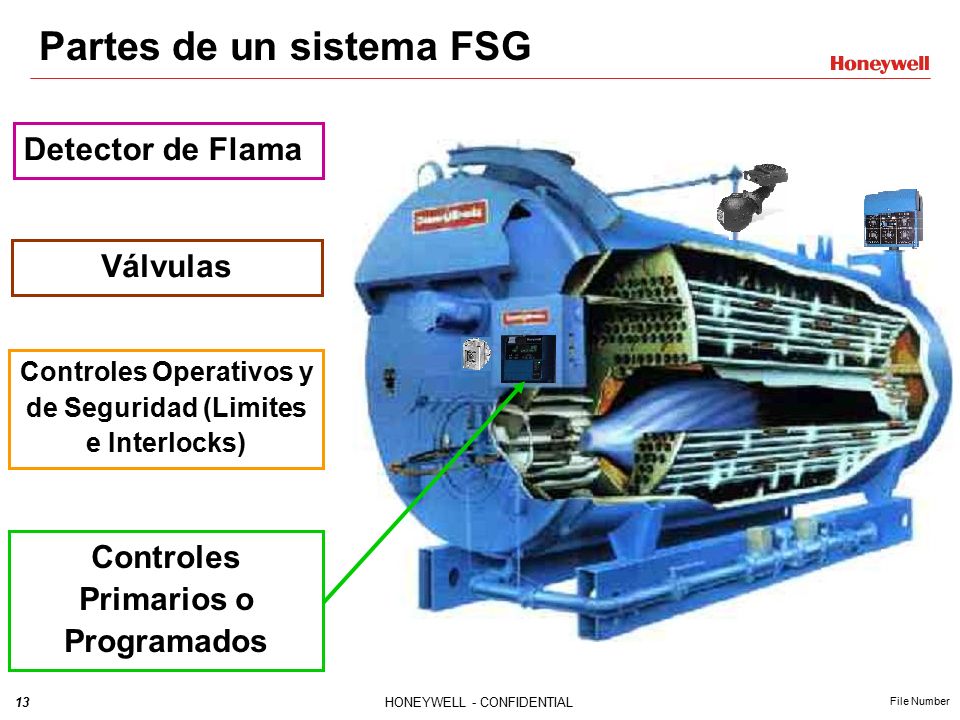

13 Partes de un sistema FSG
Detector de Flama Válvulas Controles Operativos y de Seguridad (Limites e Interlocks) Controles Primarios o Programados

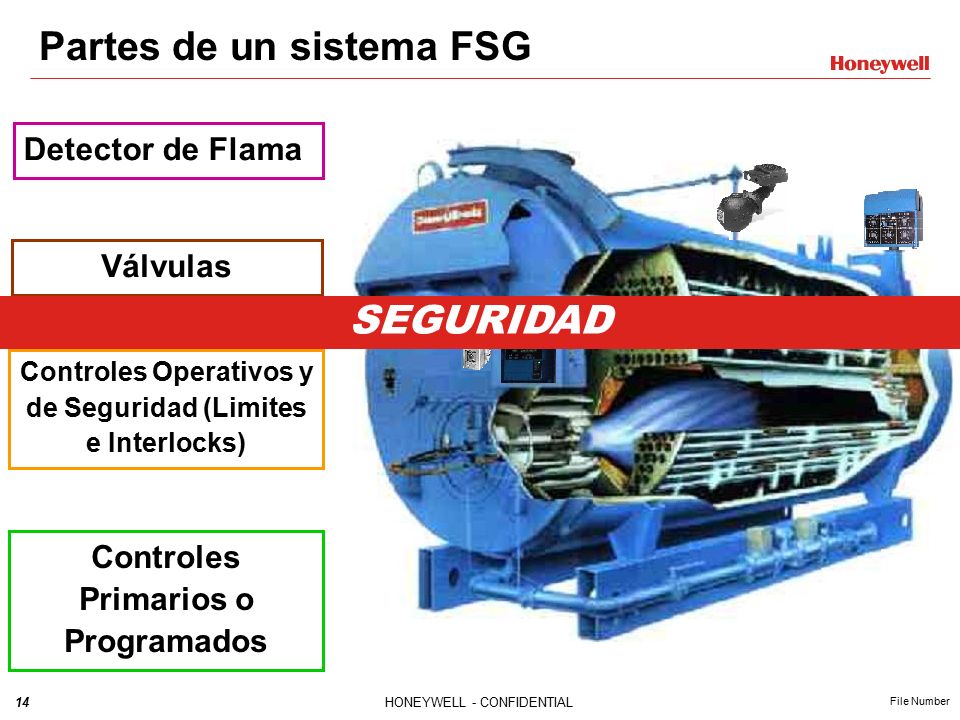

14 Partes de un sistema FSG
Detector de Flama Válvulas SEGURIDAD Controles Operativos y de Seguridad (Limites e Interlocks) Controles Primarios o Programados

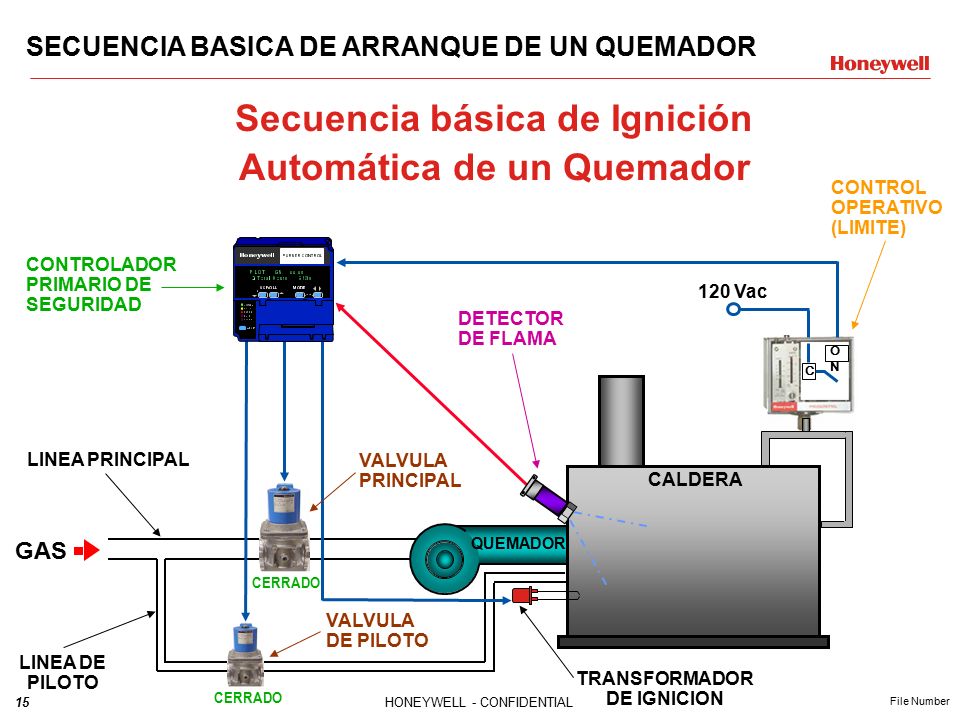

15 Secuencia básica de Ignición Automática de un Quemador
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Secuencia básica de Ignición Automática de un Quemador CONTROL OPERATIVO (LIMITE) CONTROLADOR PRIMARIO DE SEGURIDAD 120 Vac DETECTOR DE FLAMA ON C LINEA PRINCIPAL VALVULA PRINCIPAL CALDERA GAS QUEMADOR CERRADO VALVULA DE PILOTO LINEA DE PILOTO TRANSFORMADOR DE IGNICION CERRADO

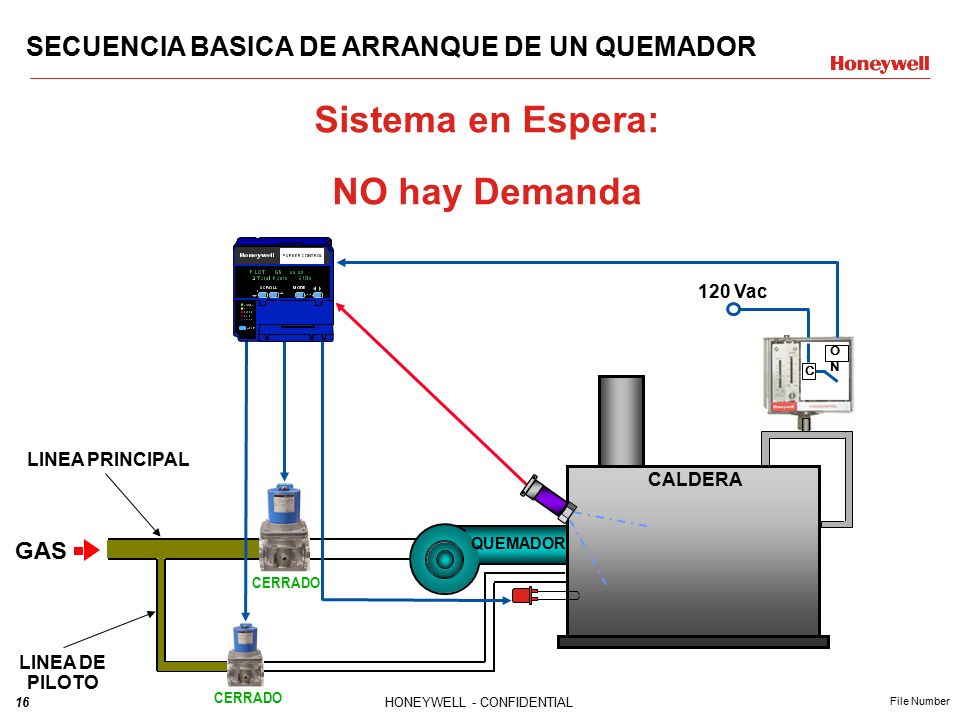

16 Sistema en Espera: NO hay Demanda
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Sistema en Espera: NO hay Demanda 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

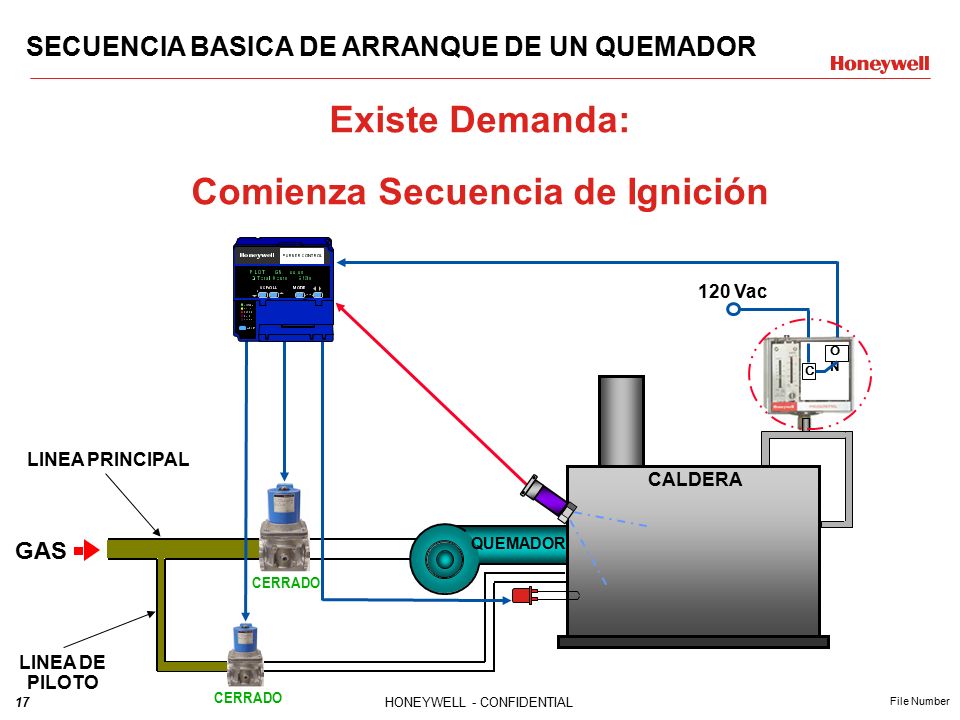

17 Comienza Secuencia de Ignición
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Existe Demanda: Comienza Secuencia de Ignición 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

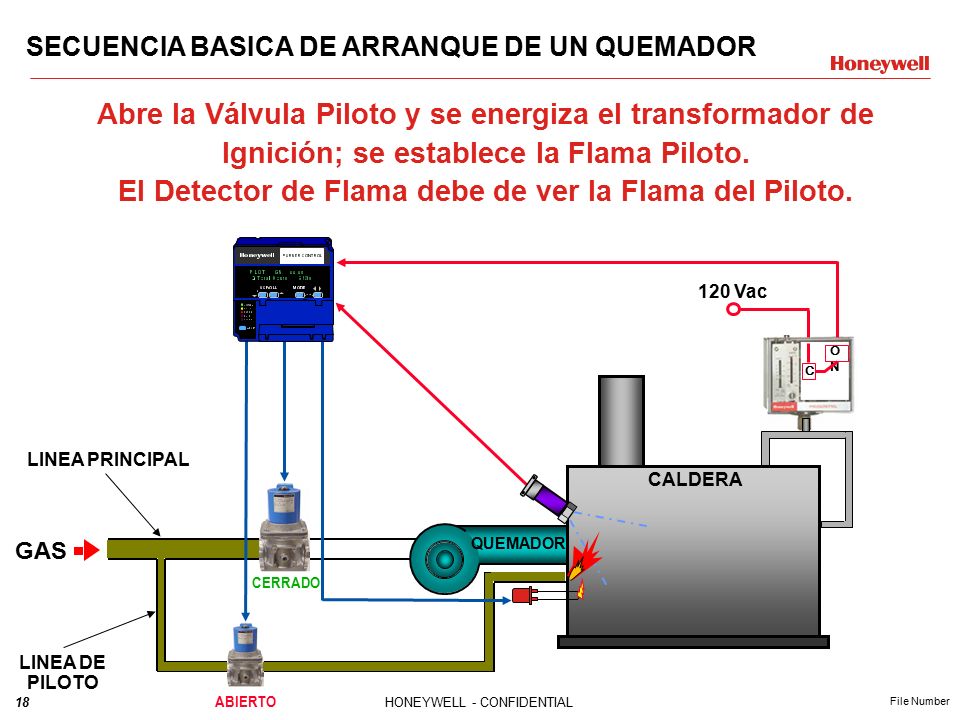

18 El Detector de Flama debe de ver la Flama del Piloto.
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Abre la Válvula Piloto y se energiza el transformador de Ignición; se establece la Flama Piloto. El Detector de Flama debe de ver la Flama del Piloto. 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO ABIERTO

19 Se abre la Válvula Principal de Gas
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Una vez establecida la Flama Piloto se des-energiza el transformador de Ignición. Se abre la Válvula Principal de Gas 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

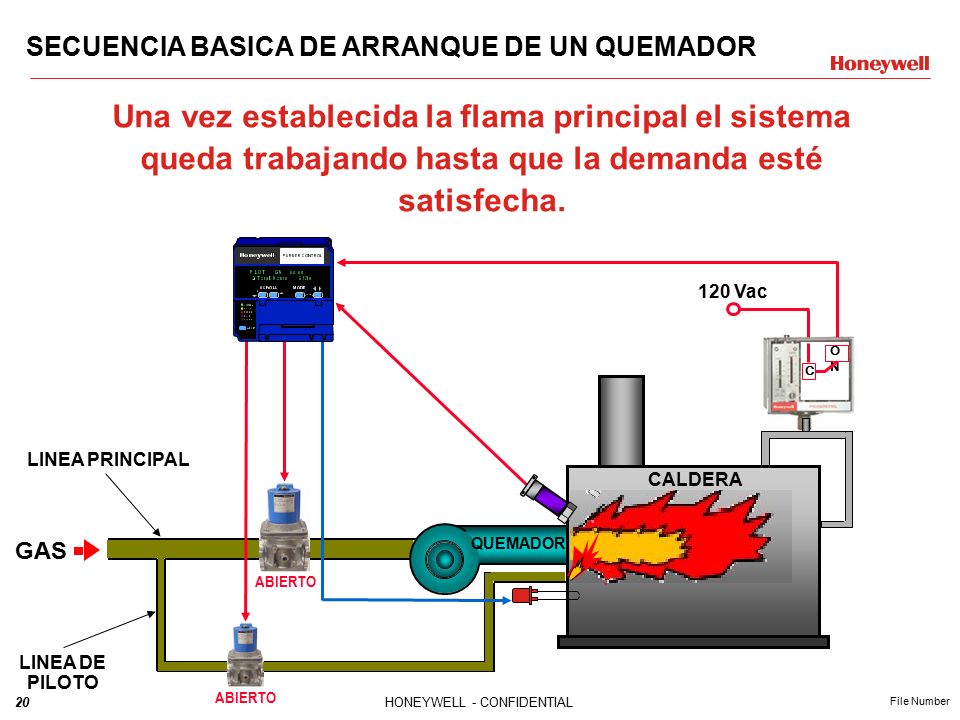

20 SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR
Una vez establecida la flama principal el sistema queda trabajando hasta que la demanda esté satisfecha. 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

21 SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR
Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

22 SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR
Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

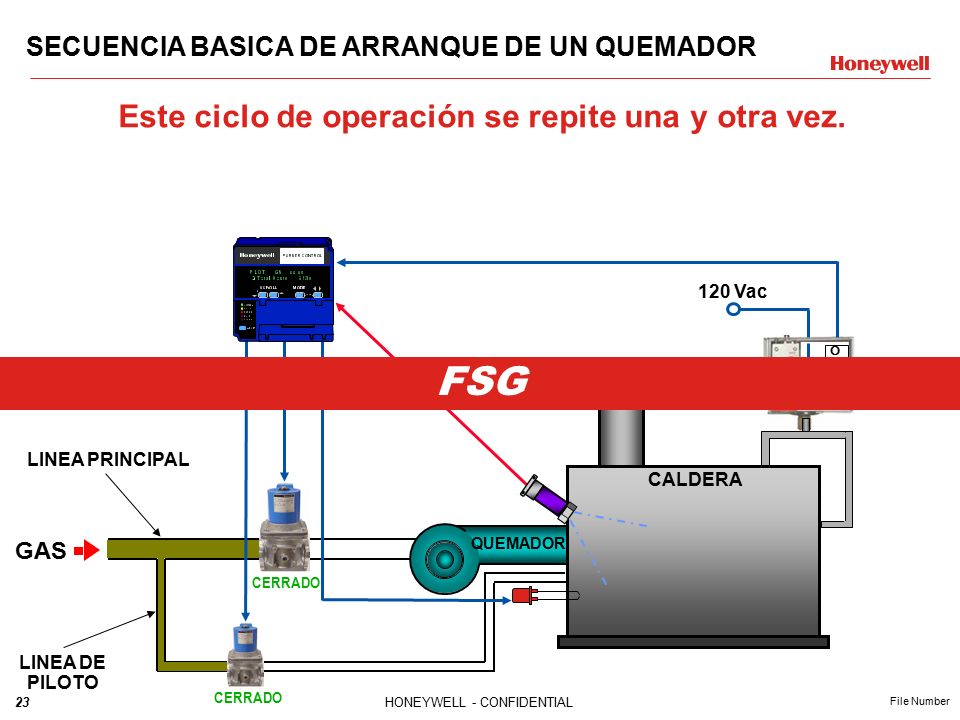

23 Este ciclo de operación se repite una y otra vez.
SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Este ciclo de operación se repite una y otra vez. 120 Vac ON FSG C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

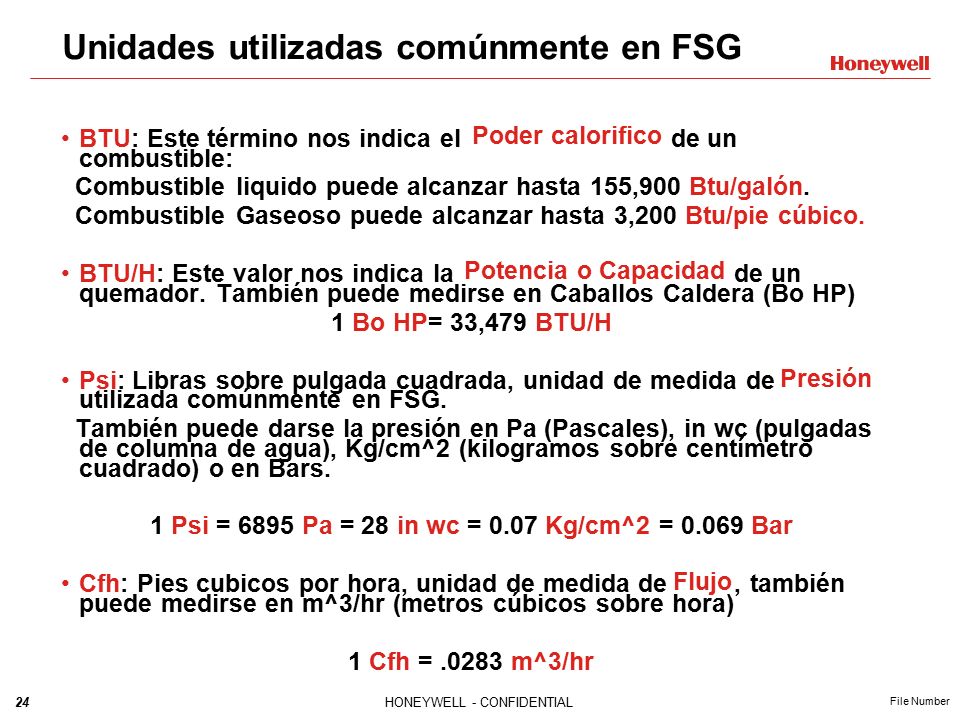

24 Unidades utilizadas comúnmente en FSG
Poder calorifico BTU: Este término nos indica el Poder Calorífico de un combustible: Combustible liquido puede alcanzar hasta 155,900 Btu/galón. Combustible Gaseoso puede alcanzar hasta 3,200 Btu/pie cúbico. BTU/H: Este valor nos indica la de un quemador. También puede medirse en Caballos Caldera (Bo HP) 1 Bo HP= 33,479 BTU/H Psi: Libras sobre pulgada cuadrada, unidad de medida de Presión utilizada comúnmente en FSG. También puede darse la presión en Pa (Pascales), in wc (pulgadas de columna de agua), Kg/cm^2 (kilogramos sobre centímetro cuadrado) o en Bars. 1 Psi = 6895 Pa = 28 in wc = 0.07 Kg/cm^2 = Bar Cfh: Pies cubicos por hora, unidad de medida de Flujo, también puede medirse en m^3/hr (metros cúbicos sobre hora) 1 Cfh = m^3/hr Potencia o Capacidad Presión Flujo

25 Automatización en Sistemas de Combustión
CATÁLOGO

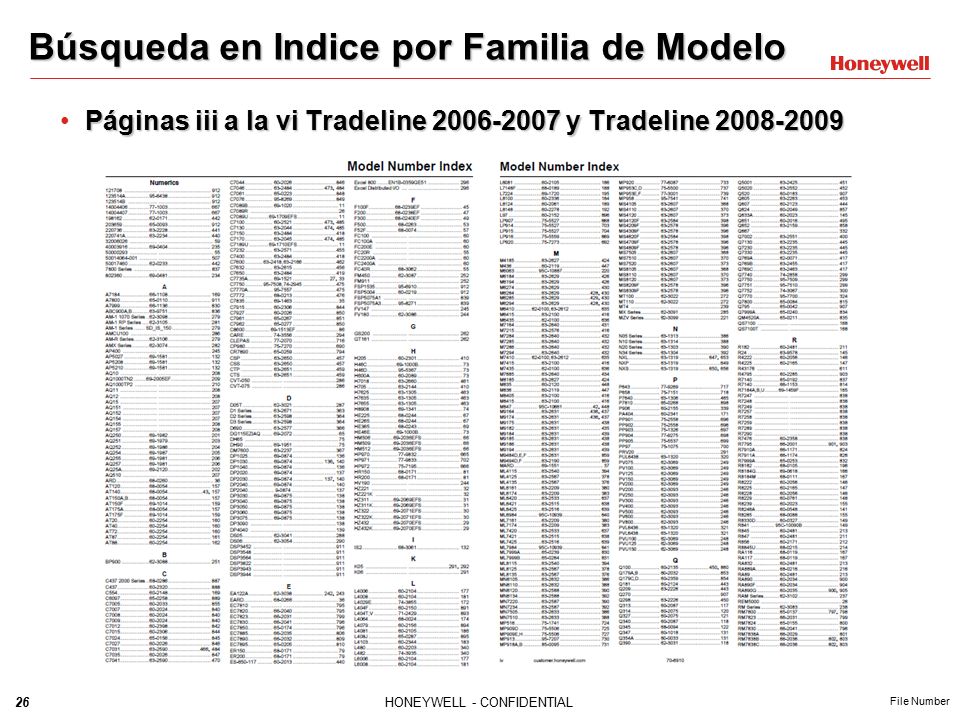

26 Búsqueda en Indice por Familia de Modelo
Páginas iii a la vi Tradeline y Tradeline

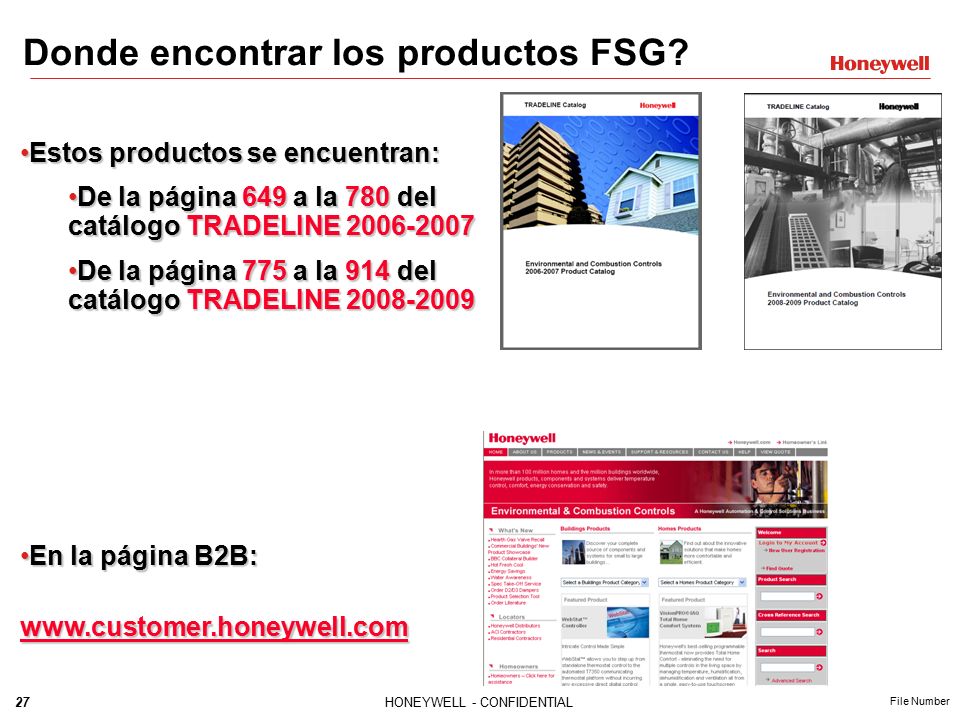

27 Donde encontrar los productos FSG?
Estos productos se encuentran: De la página 649 a la 780 del catálogo TRADELINE De la página 775 a la 914 del catálogo TRADELINE En la página B2B:

28 Conociendo la Nomenclatura de los modelos Honeywell Control Products
L404F1060 Tipo de modelo Tipo/Acción de control Tipo de aplicación Letra y número para especificación exacta

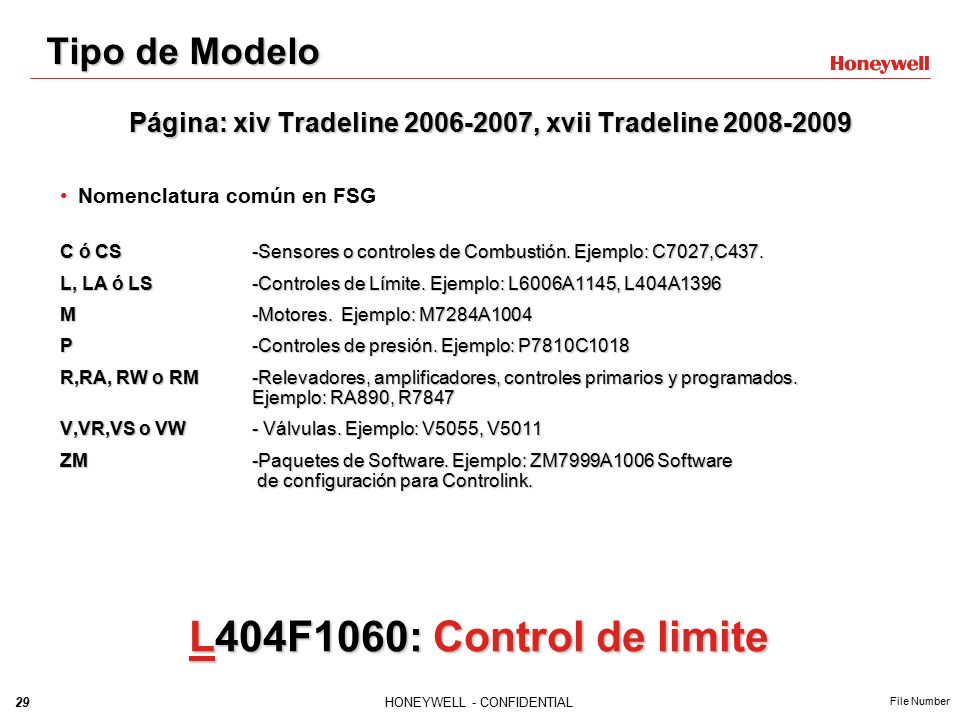

29 Página: xiv Tradeline 2006-2007, xvii Tradeline 2008-2009
Tipo de Modelo Página: xiv Tradeline , xvii Tradeline Nomenclatura común en FSG C ó CS -Sensores o controles de Combustión. Ejemplo: C7027,C437. L, LA ó LS -Controles de Límite. Ejemplo: L6006A1145, L404A1396 M -Motores. Ejemplo: M7284A1004 P -Controles de presión. Ejemplo: P7810C1018 R,RA, RW o RM -Relevadores, amplificadores, controles primarios y programados. Ejemplo: RA890, R7847 V,VR,VS o VW - Válvulas. Ejemplo: V5055, V5011 ZM -Paquetes de Software. Ejemplo: ZM7999A1006 Software de configuración para Controlink. L404F1060: Control de limite

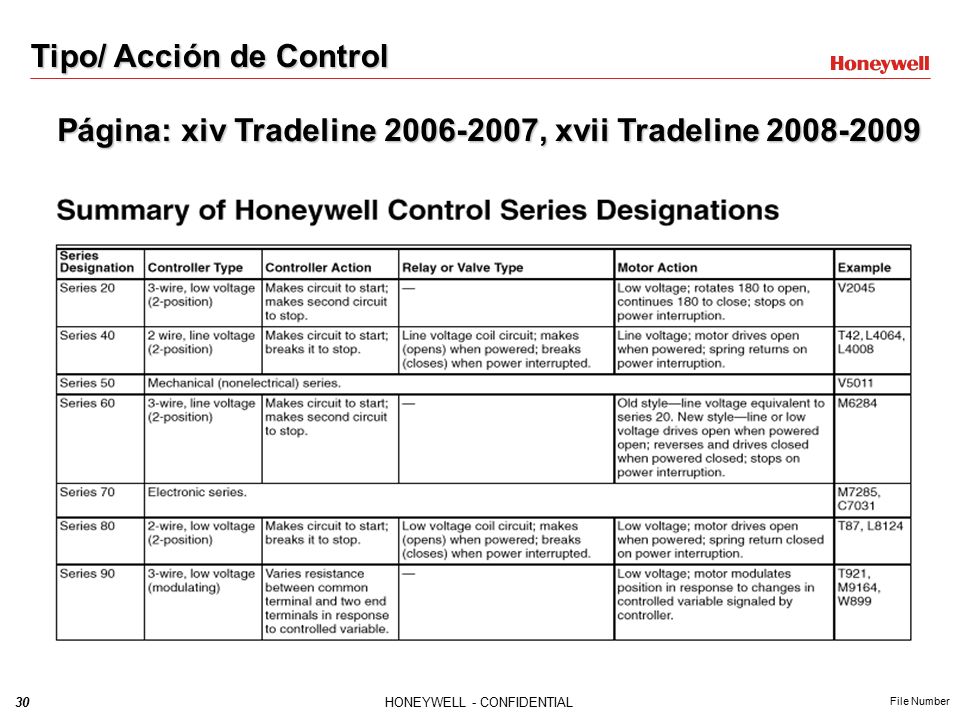

30 Tipo/ Acción de Control
Página: xiv Tradeline , xvii Tradeline

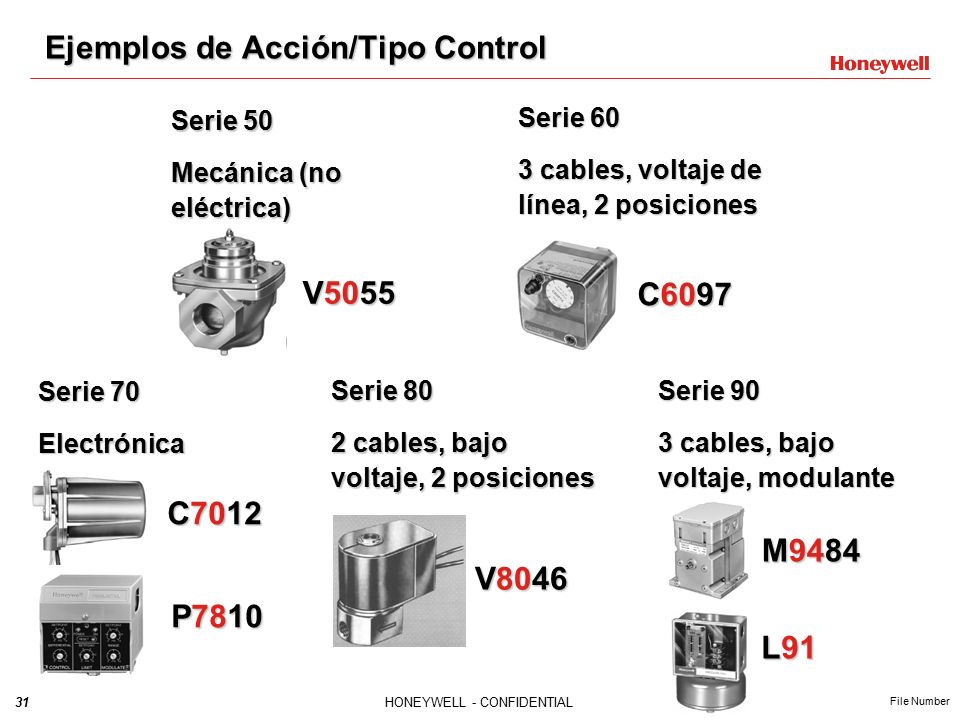

31 Ejemplos de Acción/Tipo Control
Serie 50 Mecánica (no eléctrica) Serie 60 3 cables, voltaje de línea, 2 posiciones V5055 C6097 Serie 70 Electrónica Serie 80 2 cables, bajo voltaje, 2 posiciones Serie 90 3 cables, bajo voltaje, modulante C7012 P7810 M9484 L91 V8046

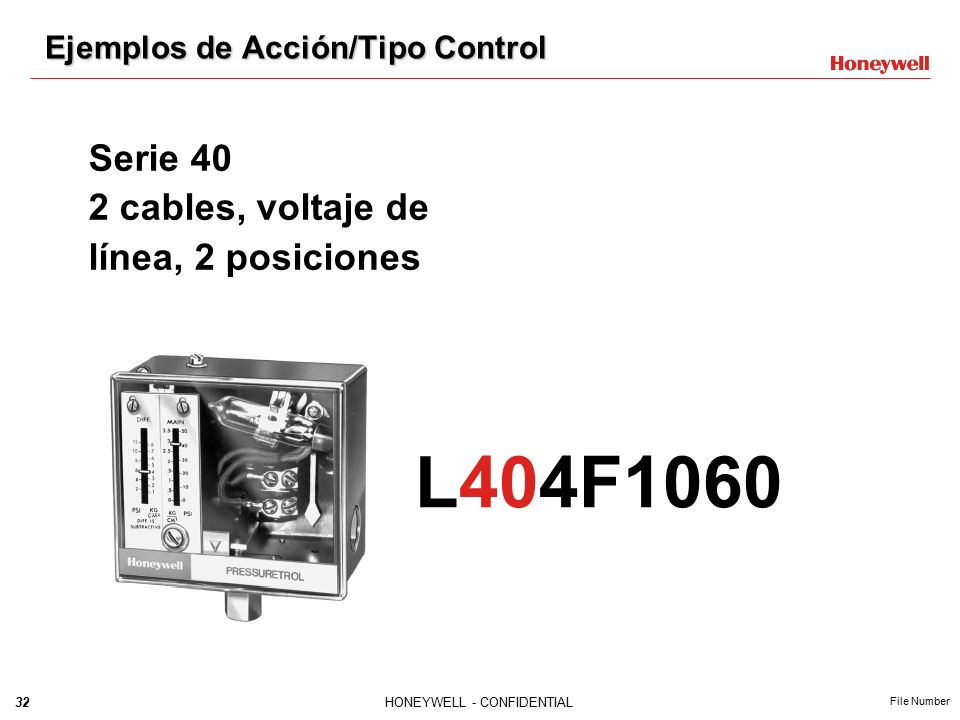

32 Ejemplos de Acción/Tipo Control
Serie 40 2 cables, voltaje de línea, 2 posiciones L404F1060

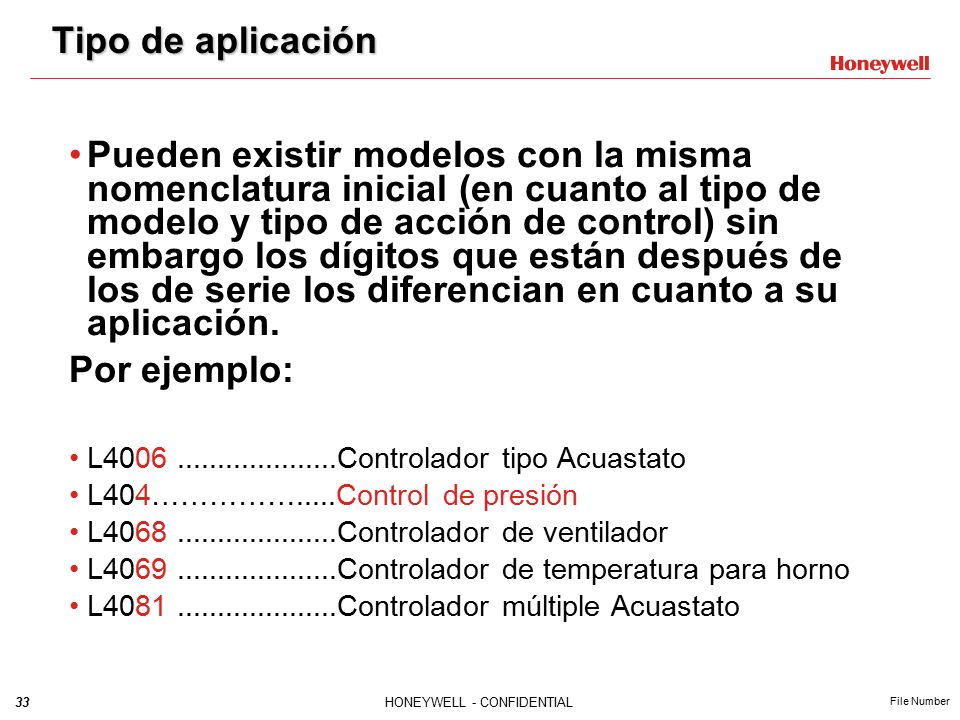

33 Tipo de aplicación Pueden existir modelos con la misma nomenclatura inicial (en cuanto al tipo de modelo y tipo de acción de control) sin embargo los dígitos que están después de los de serie los diferencian en cuanto a su aplicación. Por ejemplo: L Controlador tipo Acuastato L404…………….....Control de presión L Controlador de ventilador L Controlador de temperatura para horno L Controlador múltiple Acuastato

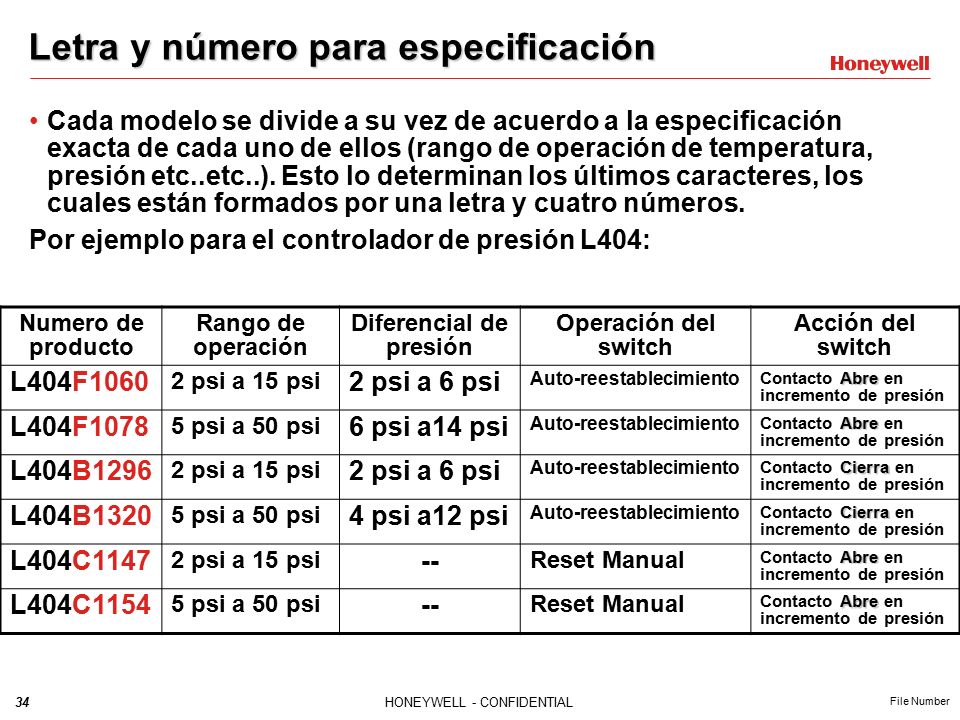

34 Letra y número para especificación
Cada modelo se divide a su vez de acuerdo a la especificación exacta de cada uno de ellos (rango de operación de temperatura, presión etc..etc..). Esto lo determinan los últimos caracteres, los cuales están formados por una letra y cuatro números. Por ejemplo para el controlador de presión L404: Numero de producto Rango de operación Diferencial de presión Operación del switch Acción del switch L404F1060 2 psi a 15 psi 2 psi a 6 psi Auto-reestablecimiento Contacto Abre en incremento de presión L404F1078 5 psi a 50 psi 6 psi a14 psi L404B1296 Contacto Cierra en incremento de presión L404B1320 4 psi a12 psi L404C1147 -- Reset Manual L404C1154

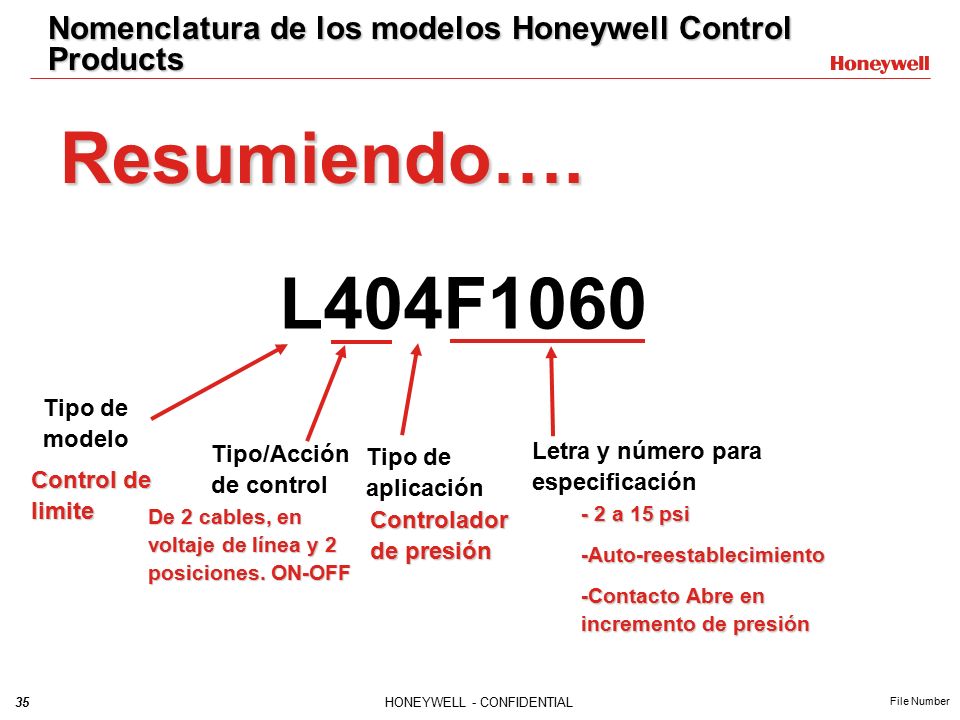

35 Nomenclatura de los modelos Honeywell Control Products
Resumiendo…. L404F1060 Tipo de modelo Tipo/Acción de control Tipo de aplicación Letra y número para especificación Control de limite De 2 cables, en voltaje de línea y 2 posiciones. ON-OFF Controlador de presión - 2 a 15 psi -Auto-reestablecimiento -Contacto Abre en incremento de presión

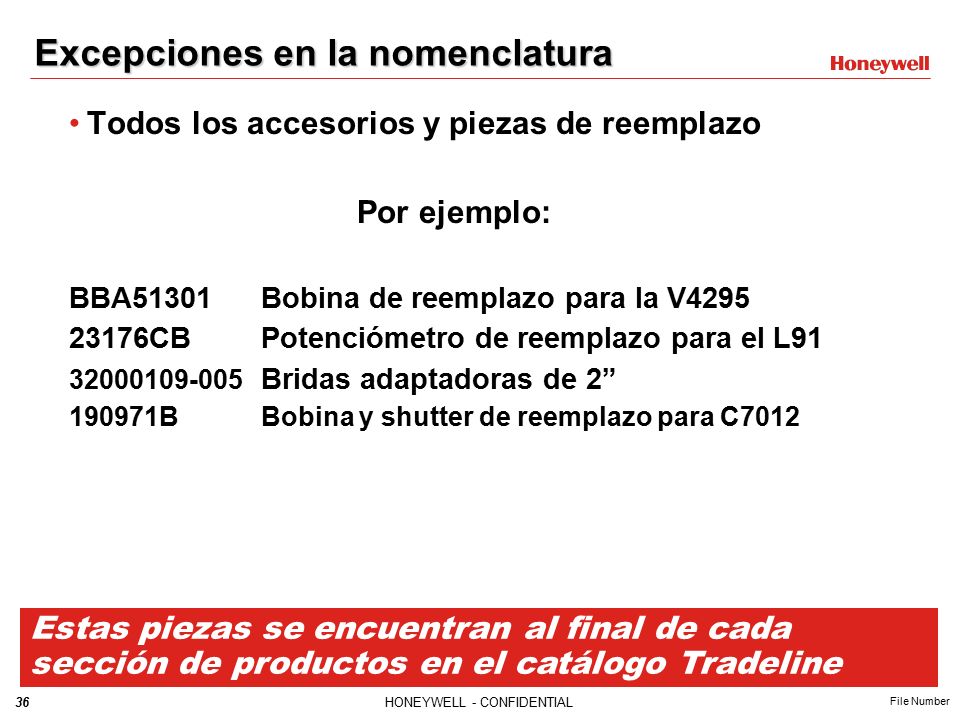

36 Excepciones en la nomenclatura
Todos los accesorios y piezas de reemplazo Por ejemplo: BBA51301 Bobina de reemplazo para la V4295 23176CB Potenciómetro de reemplazo para el L91 Bridas adaptadoras de 2” 190971B Bobina y shutter de reemplazo para C7012 Estas piezas se encuentran al final de cada sección de productos en el catálogo Tradeline
