Bombas de calor industriales

Presentación del tema: "Bombas de calor industriales"— Transcripción de la presentación:

1 Bombas de calor industriales
Curso sep-13

2 Sistema de producción de calor
Definición Sistema de producción de calor Compresión mecánica de amoniaco Eficiente Sin impacto medioambiental A partir de calor residual de baja temperatura Fiable y de inversión inferior a otros sistemas

3 Aplicaciones Invernaderos Secado de envolturas Secados con estufaje
ACS Pasteurización Agua lavado

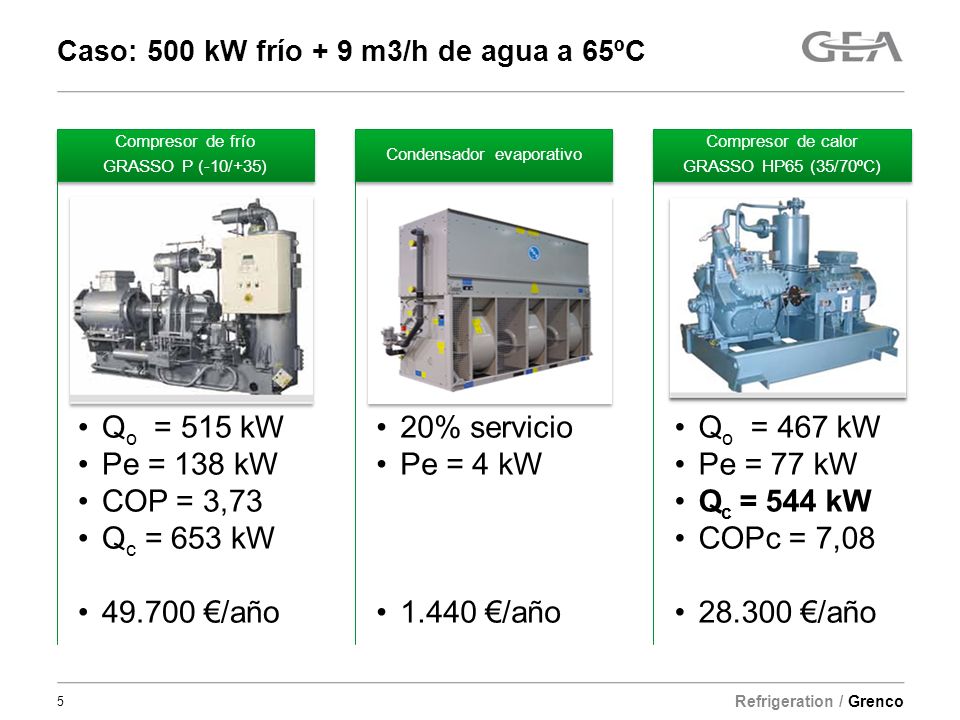

4 Caso: 500 kW frío + 9 m3/h de agua a 65ºC

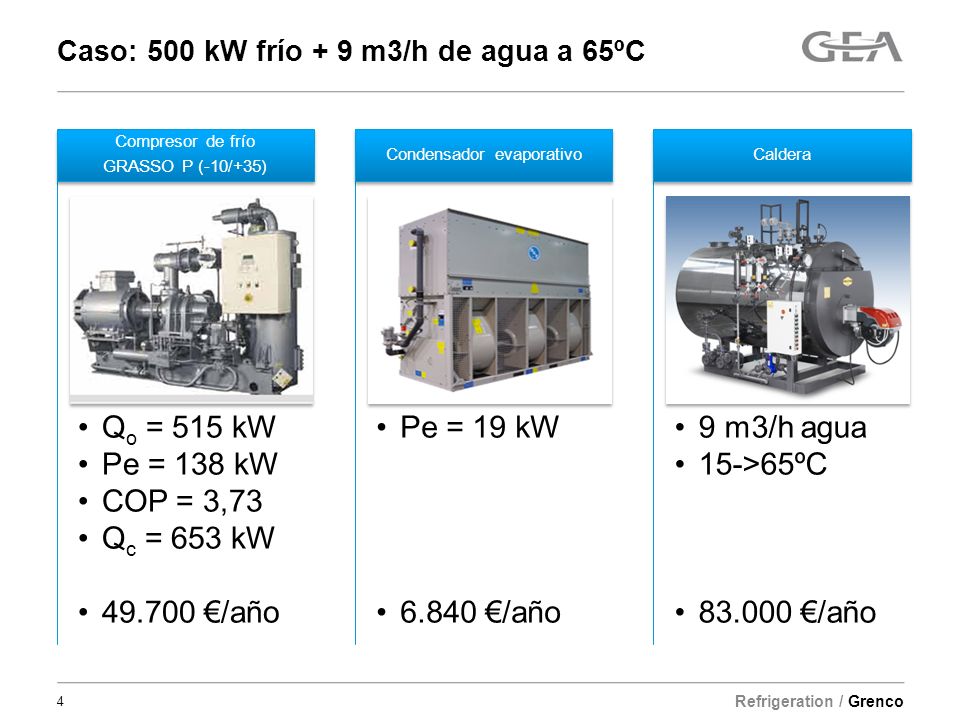

Qo = 515 kW Pe = 138 kW COP = 3,73 Qc = 653 kW €/año Compresor de frío GRASSO P (-10/+35) Pe = 19 kW 6.840 €/año Condensador evaporativo 9 m3/h agua 15->65ºC €/año Caldera Grasso P -10/+35 ºC Qo = 515 kW Pe = 138 kW COP = 3,73 Qc = 653 kW €/año

5 Caso: 500 kW frío + 9 m3/h de agua a 65ºC
Qo = 515 kW Pe = 138 kW COP = 3,73 Qc = 653 kW €/año Compresor de frío GRASSO P (-10/+35) 20% servicio Pe = 4 kW 1.440 €/año Condensador evaporativo Qo = 467 kW Pe = 77 kW Qc = 544 kW COPc = 7,08 €/año Compresor de calor GRASSO HP65 (35/70ºC) Grasso P -10/+35 ºC Qo = 515 kW Pe = 138 kW COP = 3,73 Qc = 653 kW €/año

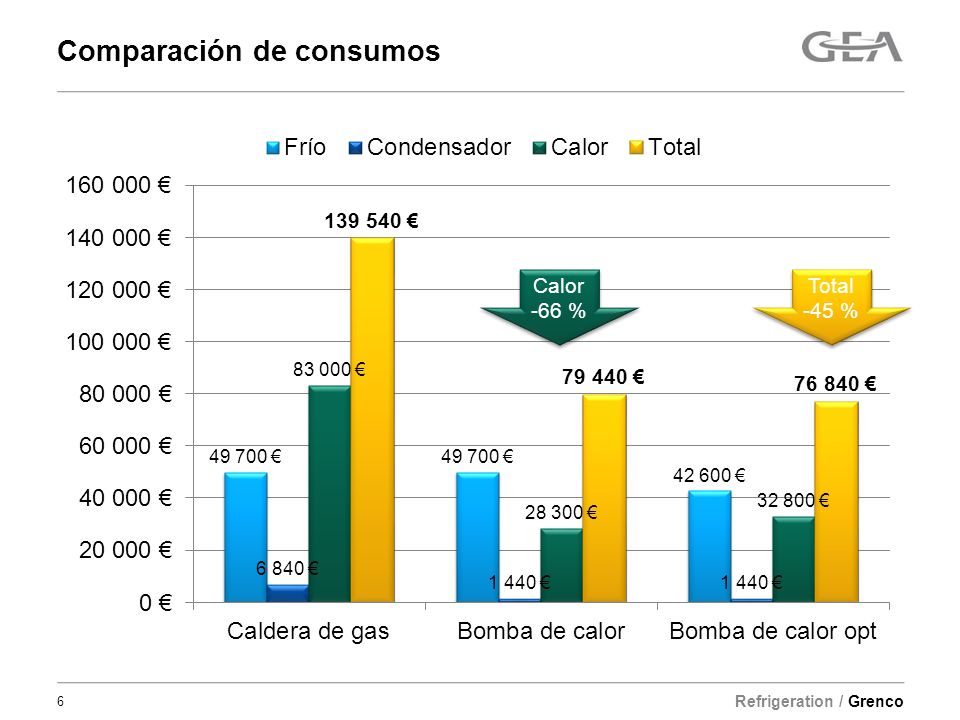

6 Comparación de consumos
Calor -66 % Total -45 %

7 El COP como índice de evaluación

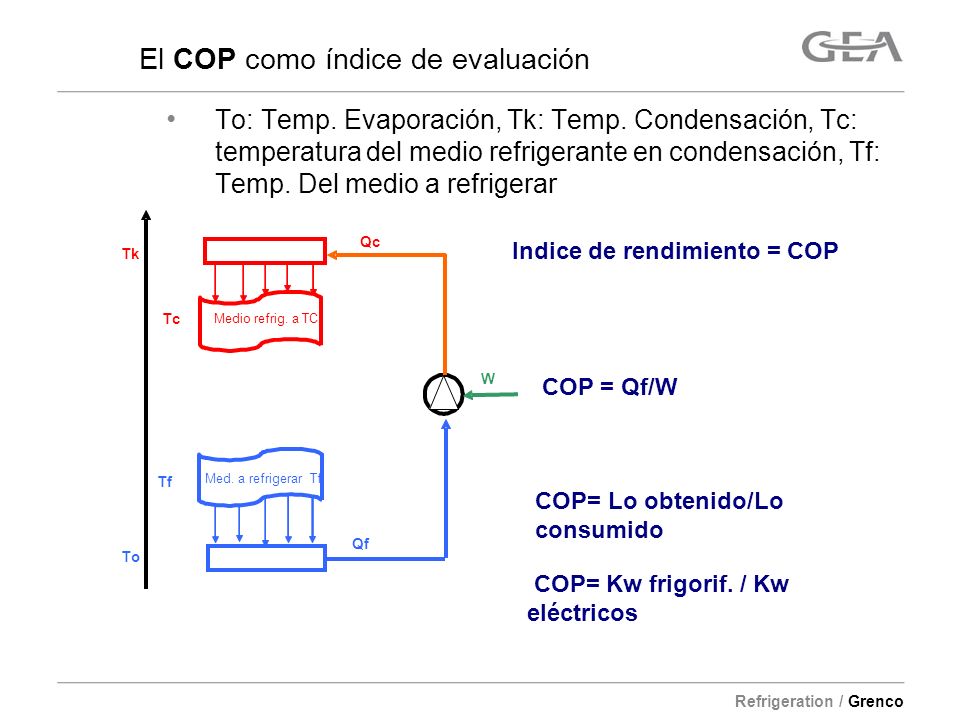

To: Temp. Evaporación, Tk: Temp. Condensación, Tc: temperatura del medio refrigerante en condensación, Tf: Temp. Del medio a refrigerar W Tk Med. a refrigerar Tf Medio refrig. a TC Qc Qf Tc Tf To Indice de rendimiento = COP COP = Qf/W COP= Lo obtenido/Lo consumido Met spatie/ muis doorloopt u de presentatie. COP= Kw frigorif. / Kw eléctricos 2

8 Coste del KWh térmico para la bomba de calor
€ 𝑘𝑊ℎ 𝑏𝑜𝑚𝑏𝑎 𝑐𝑎𝑙𝑜𝑟 = € 𝑘𝑊ℎ 𝑒𝑙é𝑐𝑡𝑟𝑖𝑐𝑜 𝐶𝑂𝑃 𝑐 𝐶𝑂𝑃 𝑐 =𝐶𝑂𝑃+1 COPc mide la eficiencia de la bomba de calor Valores habituales del COPc: desde 5,4 hasta 9,6 ¡Esto supone generar calor hasta 10 veces más barato que con electricidad directa!

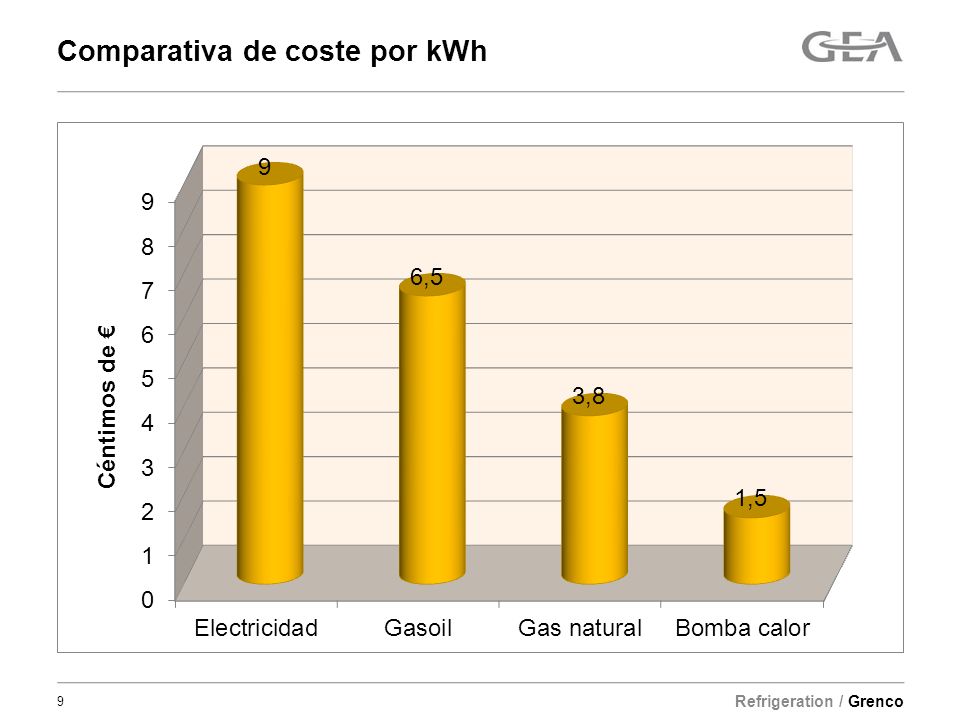

9 Comparativa de coste por kWh

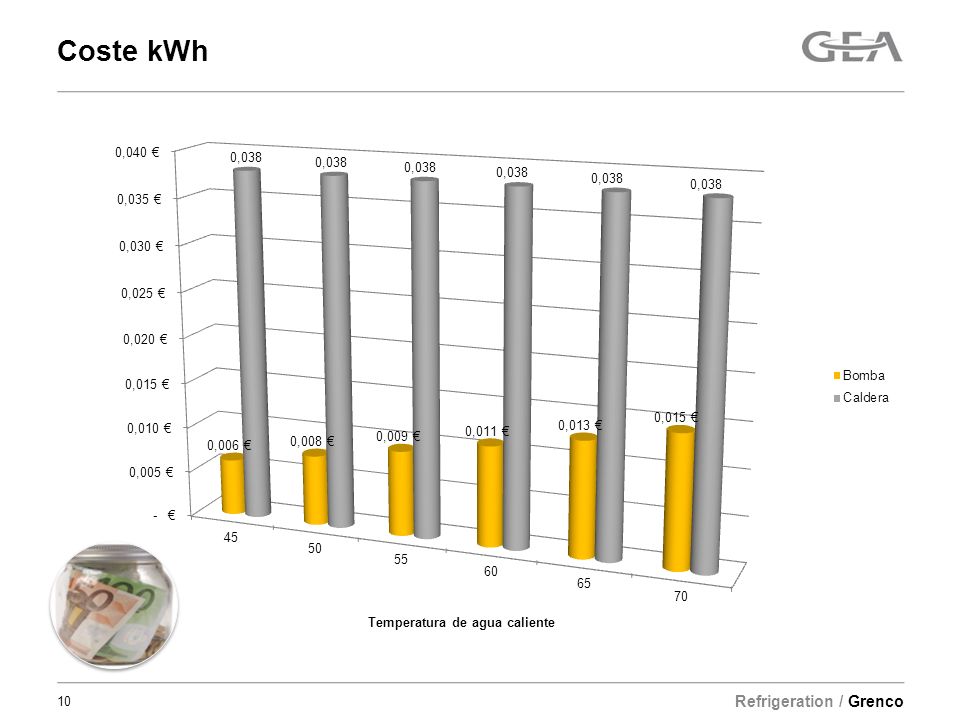

10 Coste kWh

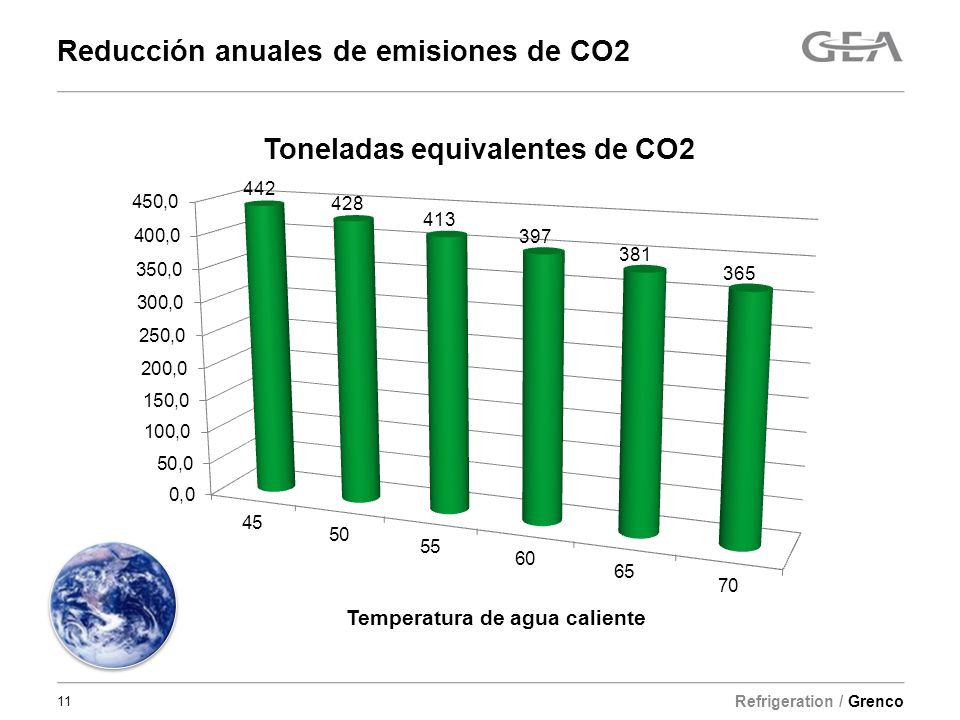

11 Reducción anuales de emisiones de CO2

12 Principio de funcionamiento: refrigeración
50 100 150

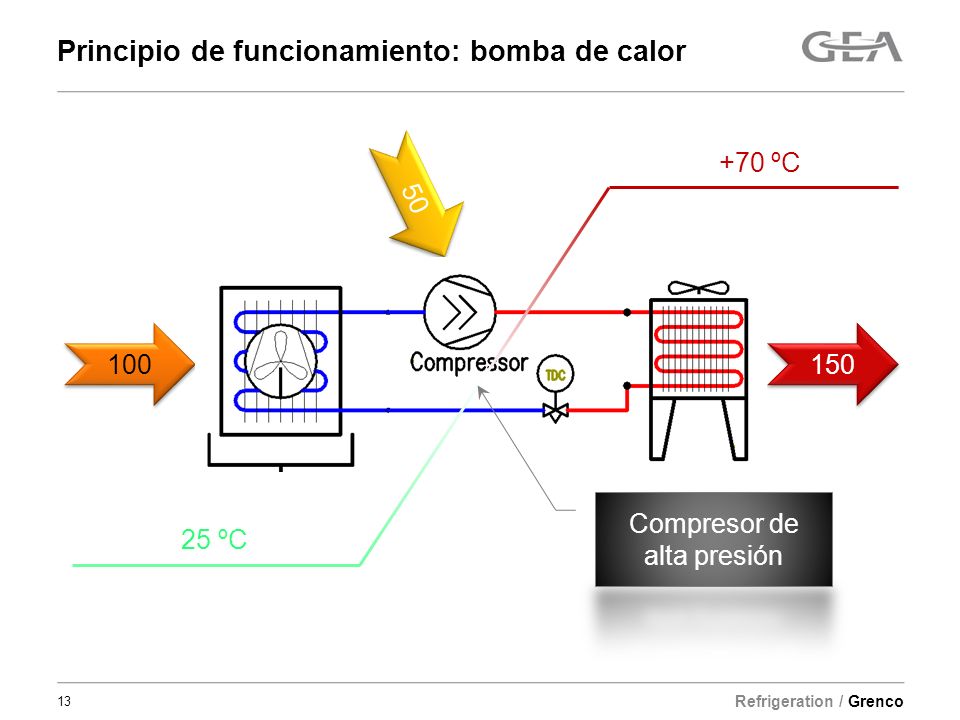

13 Principio de funcionamiento: bomba de calor
50 100 150 Compresor de alta presión

14 Compresor Grasso: 5HP series

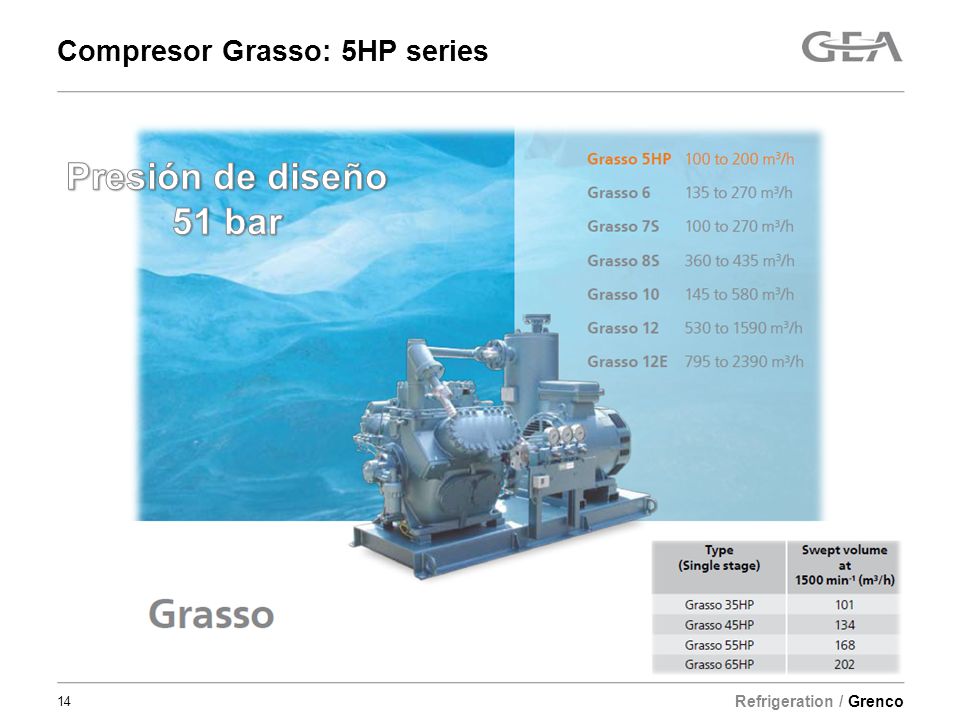

Presión de diseño 51 bar

15 Compresor Grasso Screw

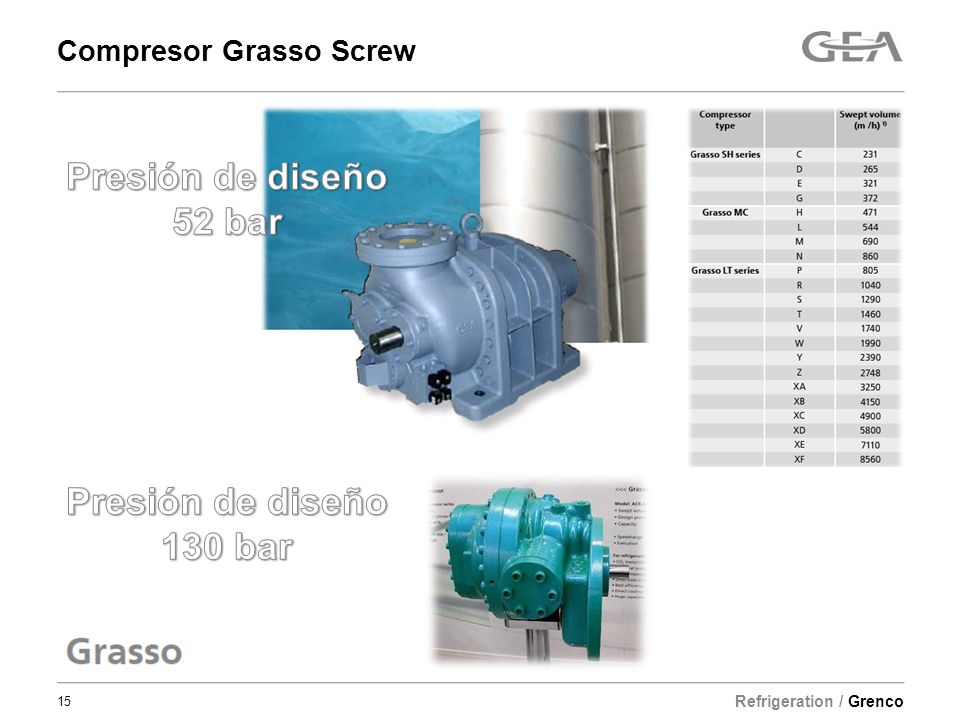

Presión de diseño 52 bar Presión de diseño 130 bar Incorporar folleto chillventa compresor 130 bar

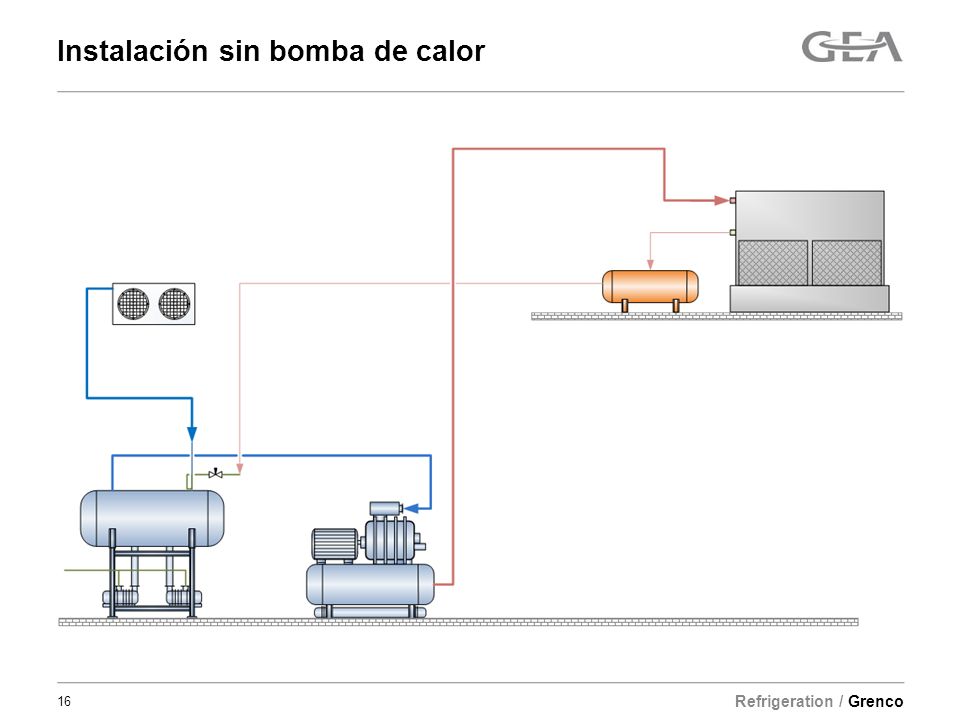

16 Instalación sin bomba de calor

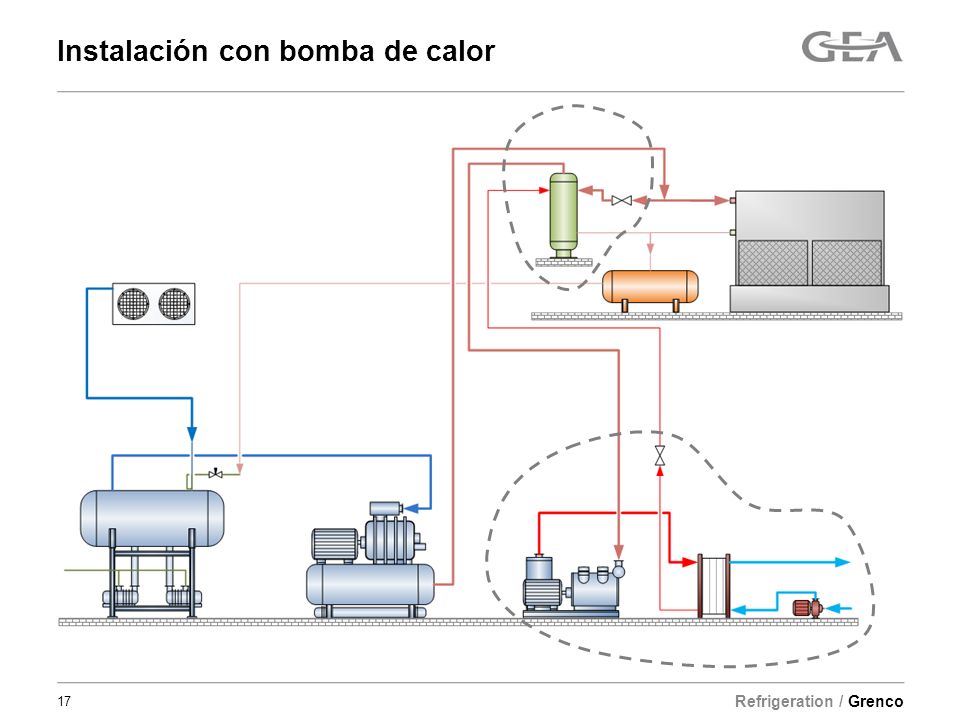

17 Instalación con bomba de calor

18 Amortización de la inversión
Mejora A mayor energía total consumida A mayor potencia requerida (>300 kW) Tarifa energética actual: gas, gasoil,... Empeora A mayor temperatura requerida de agua caliente A mayor tarifa eléctrica

19 Parámetros que deben considerarse

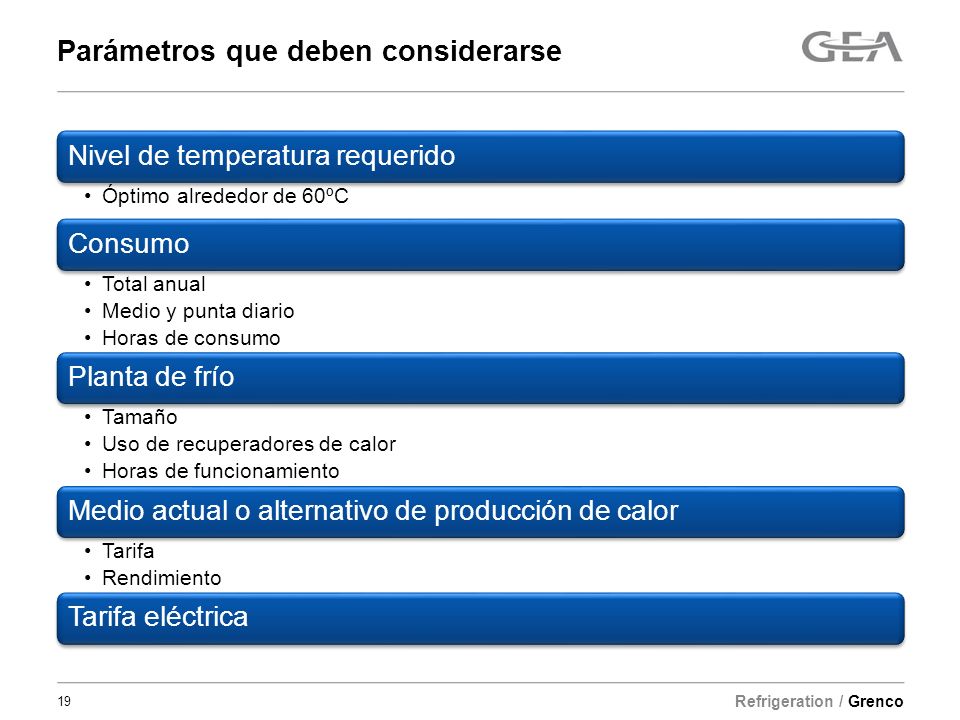

Nivel de temperatura requerido Óptimo alrededor de 60ºC Consumo Total anual Medio y punta diario Horas de consumo Planta de frío Tamaño Uso de recuperadores de calor Horas de funcionamiento Medio actual o alternativo de producción de calor Tarifa Rendimiento Tarifa eléctrica

20 Subvenciones a proyectos de ahorro energético
Gestionadas a nivel de comunidad autónoma Por institutos dependientes del IDAE Es posible subvencionar La auditoría energética, aproximadamente hasta un 75% sobre € La inversión, aproximadamente hasta un 22% Auditoría e inversión no pueden subvencionarse el mismo año

21 Caso: 500 kW frío + 9 m3/h de agua a 65ºC
Qo = 531 kW Pe = 122 kW COP = 4,36 Qc = 653 kW €/año Compresor de frío GRASSO P (-10/+30) 20% servicio Pe = 4 kW 1.440 €/año Condensador evaporativo Qo = 462 kW Pe = 91 kW Qc = 553 kW COPc = 6,07 €/año Compresor de calor GRASSO HP35+45 (30/70ºC) Grasso P -10/+35 ºC Qo = 515 kW Pe = 138 kW COP = 3,73 Qc = 653 kW €/año

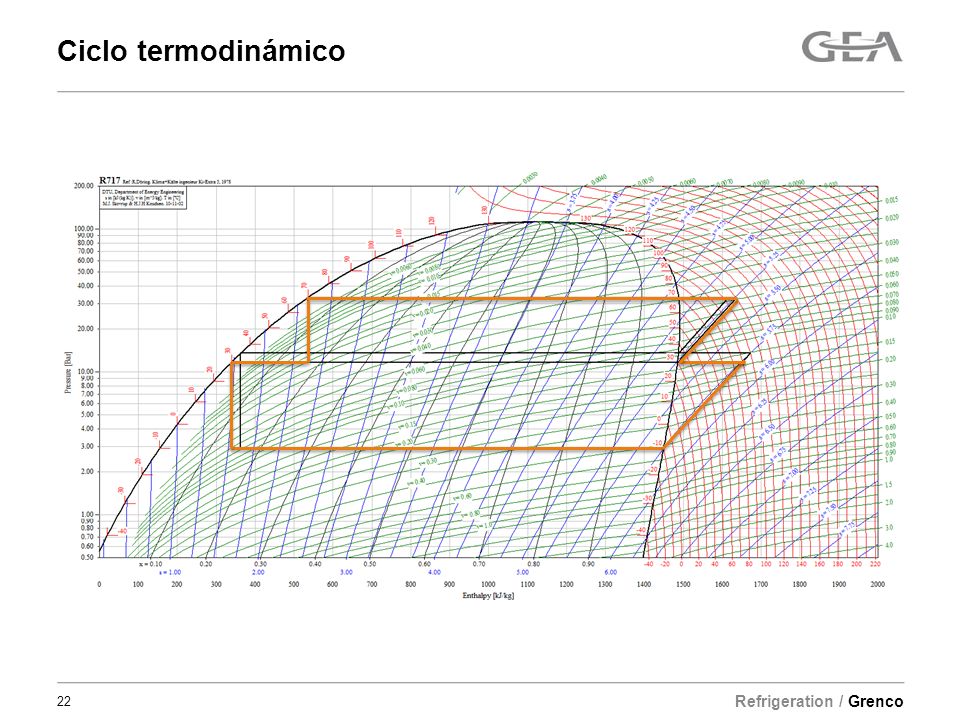

22 Ciclo termodinámico

23 Amortización de la inversión: orientación

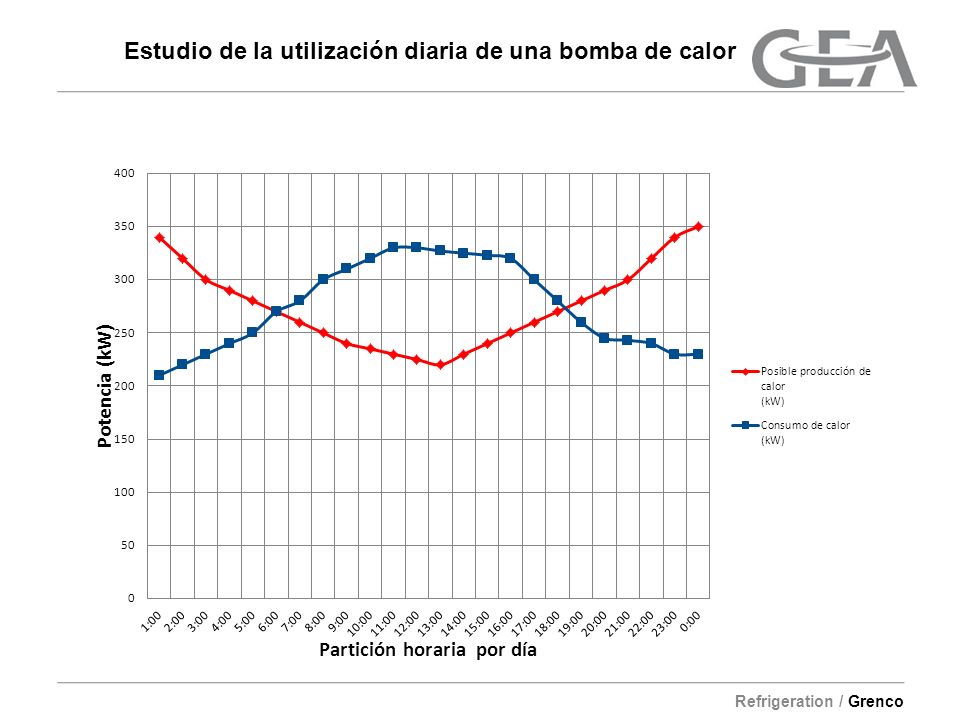

24 Estudio de la utilización diaria de una bomba de calor

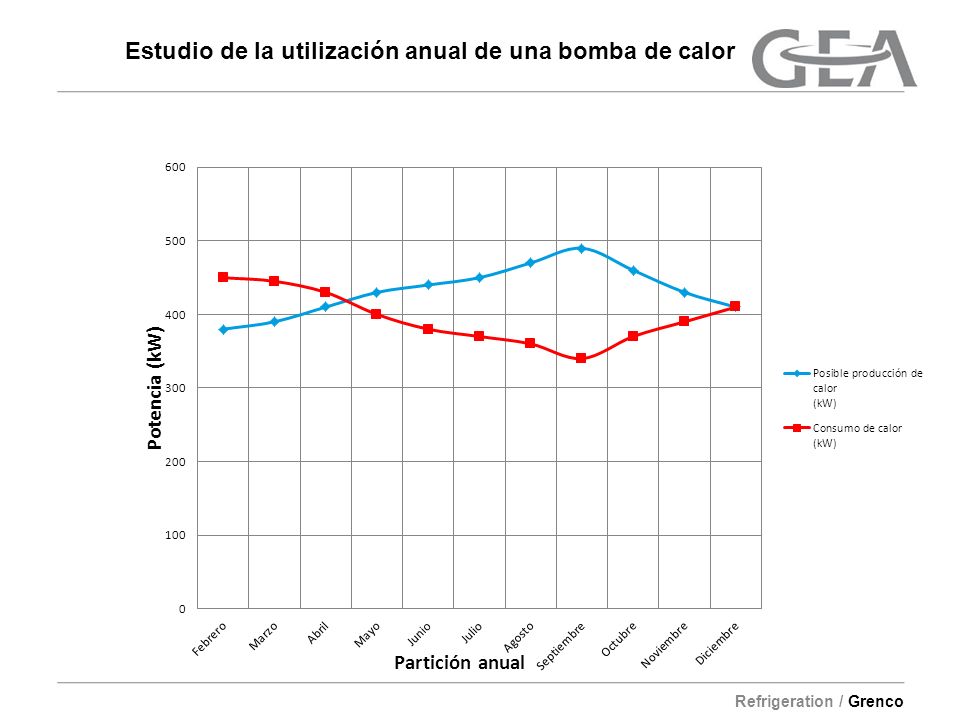

25 Estudio de la utilización anual de una bomba de calor

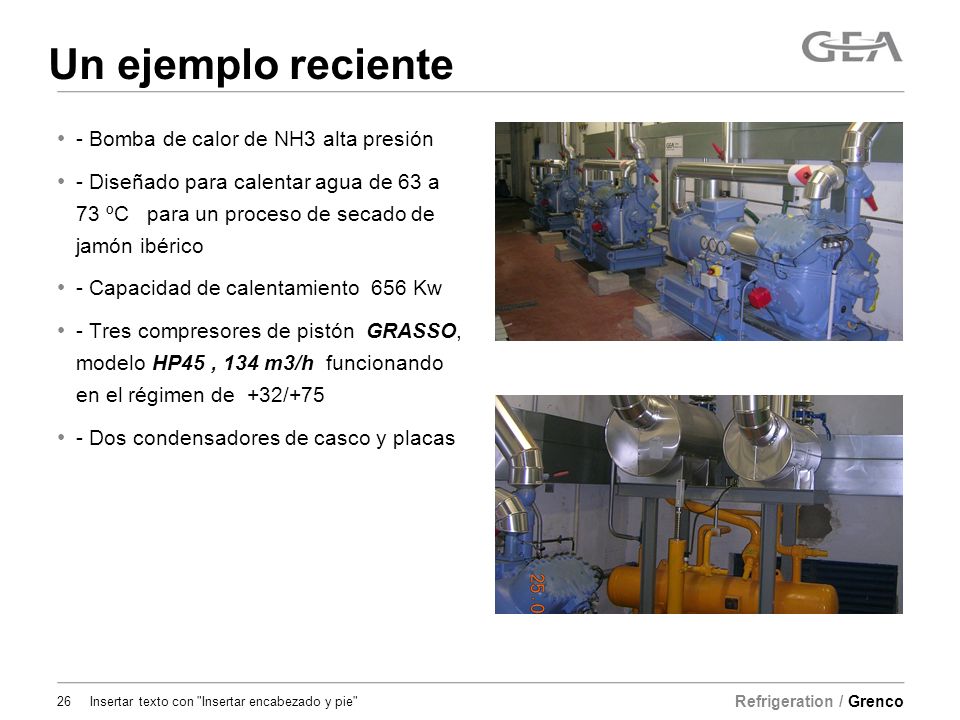

26 Un ejemplo reciente - Bomba de calor de NH3 alta presión
- Diseñado para calentar agua de 63 a 73 ºC para un proceso de secado de jamón ibérico - Capacidad de calentamiento 656 Kw - Tres compresores de pistón GRASSO, modelo HP45 , 134 m3/h funcionando en el régimen de +32/+75 - Dos condensadores de casco y placas Insertar texto con "Insertar encabezado y pie"

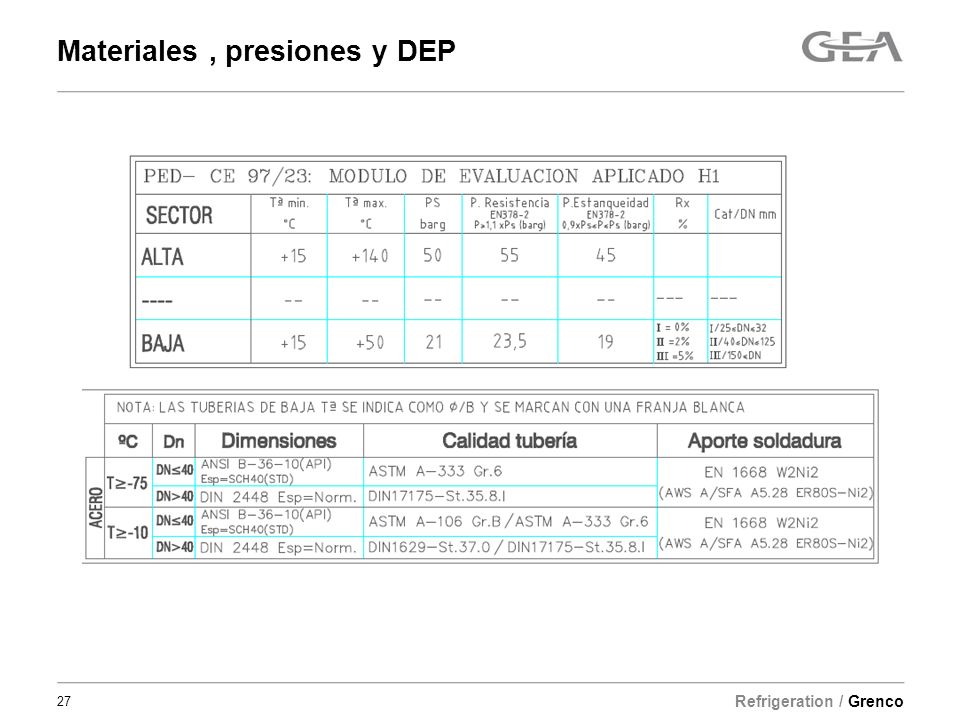

27 Materiales , presiones y DEP

28 PREGUNTAS O COMENTARIOS
