Constitución de una Central Térmica

Presentación del tema: "Constitución de una Central Térmica"— Transcripción de la presentación:

1 Constitución de una Central Térmica
GENERADOR DE VAPOR VAPOR TURBINA ALTERNADOR ELECTRICIDAD DESGASI- FICADOR CONDEN- SADOR SISTEMA DE REFRIGE- RACIÓN CALOR CALENTADO- RES DE ALTA PRESIÓN BOMBAS DE ALIMEN- TACIÓN CALENTADO- RES DE BAJA PRESIÓN BOMBAS DE CONDENSADO

2 Constitución de una Central Térmica
Vapor Gases Generador de vapor Precipitador electrostático Sistema aire Aire Humos Sistemas de combustibles Combustible Sistema de humos Sólido Precipitador electrostático Cenizas Líquido Sistemas de cenizas y escorias Gaseoso Sistema agua-vapor Tratamiento de agua Sistema de control Agua Escorias

3 Constitución de una Central Térmica

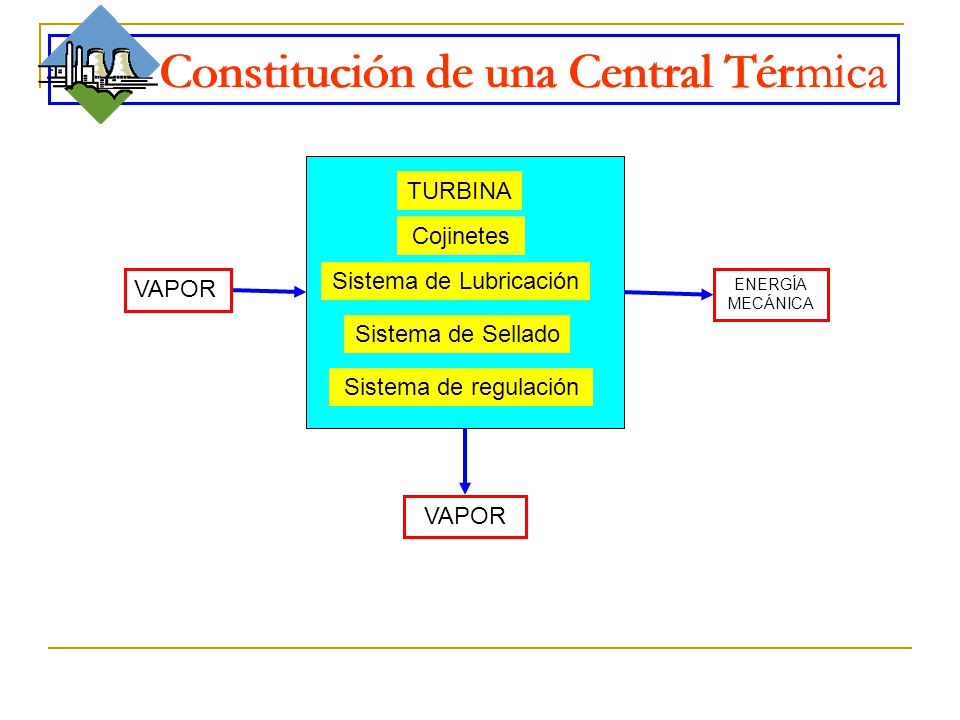

TURBINA Cojinetes Sistema de Lubricación VAPOR ENERGÍA MECÁNICA Sistema de Sellado Sistema de regulación VAPOR

4 Constitución de una Central Térmica

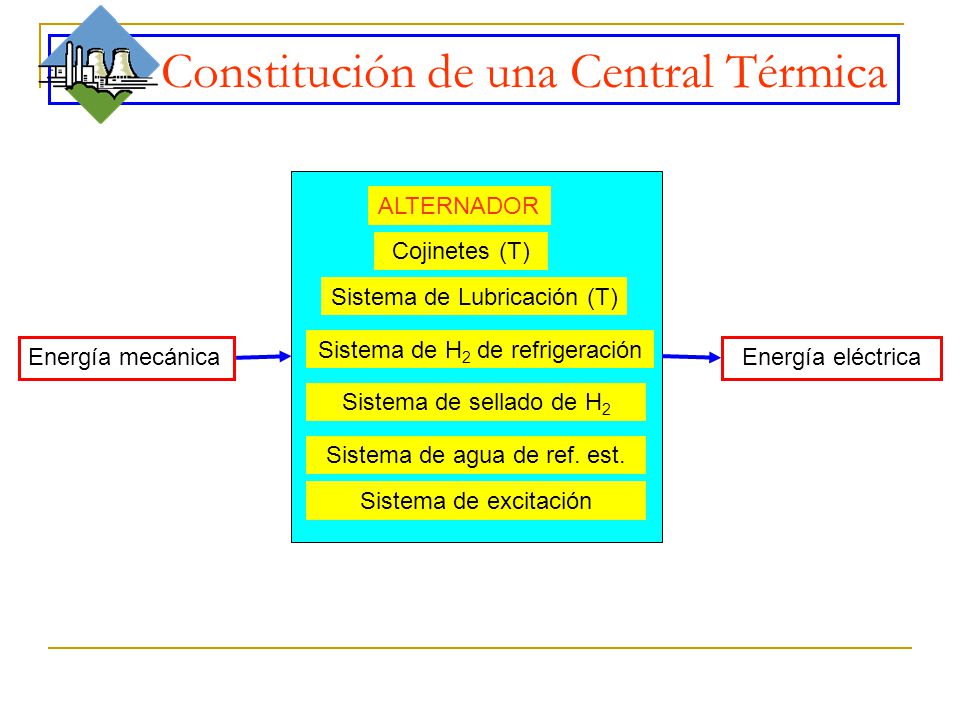

ALTERNADOR Cojinetes (T) Sistema de Lubricación (T) Sistema de H2 de refrigeración Energía mecánica Energía eléctrica Sistema de sellado de H2 Sistema de agua de ref. est. Sistema de excitación

5 Constitución de una Central Térmica

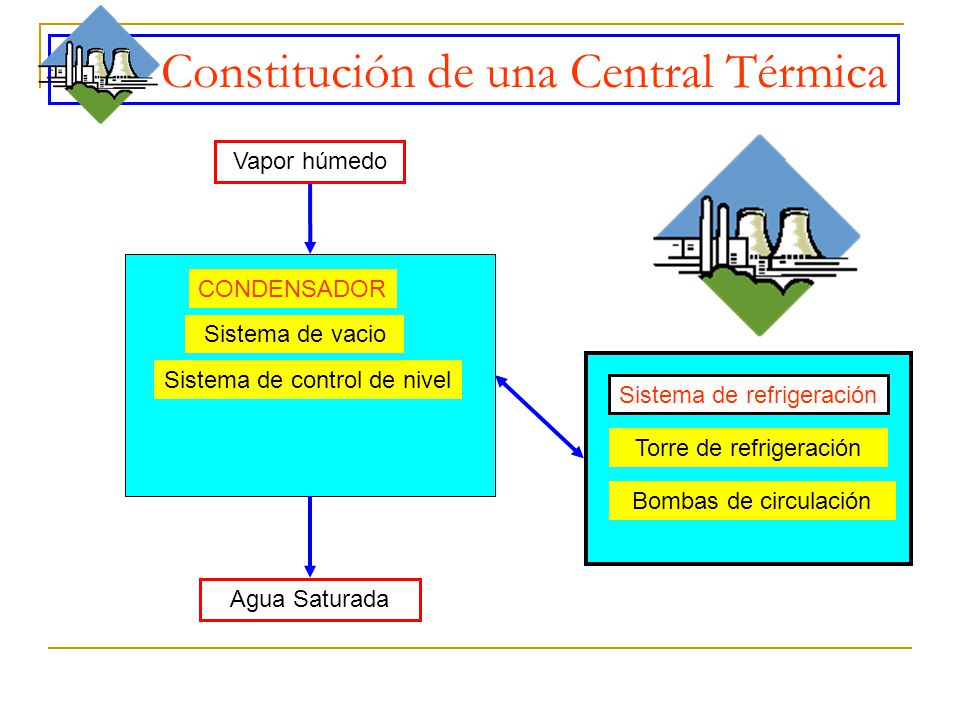

Vapor húmedo CONDENSADOR Sistema de vacio Sistema de control de nivel Sistema de refrigeración Torre de refrigeración Bombas de circulación Agua Saturada

6 Constitución de una Central Térmica

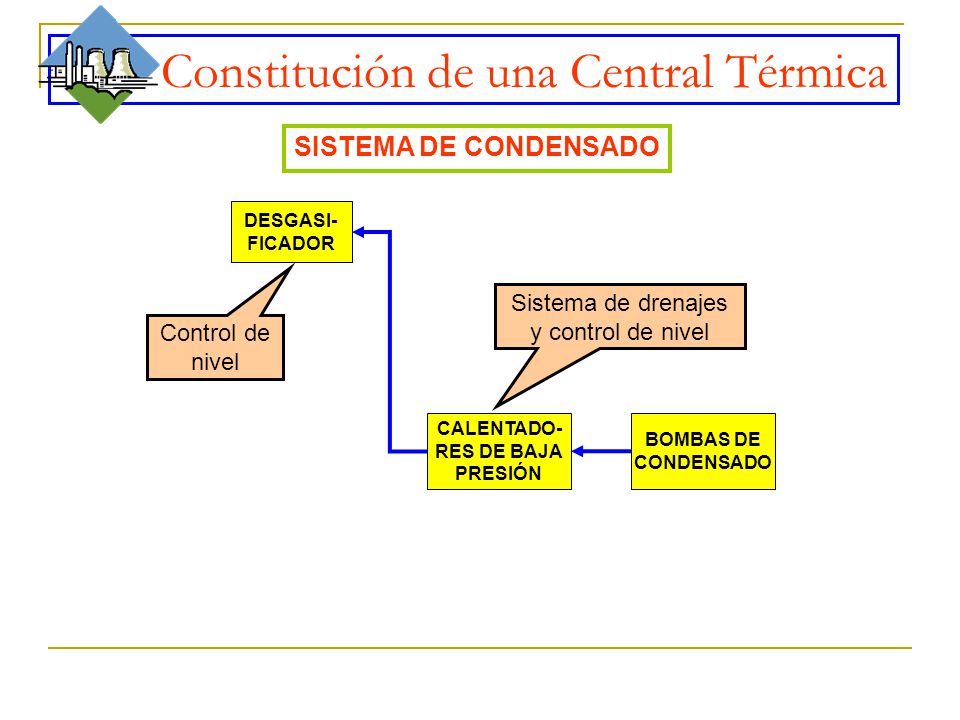

SISTEMA DE CONDENSADO DESGASI- FICADOR Sistema de drenajes y control de nivel Control de nivel CALENTADO- RES DE BAJA PRESIÓN BOMBAS DE CONDENSADO

7 Constitución de una Central Térmica

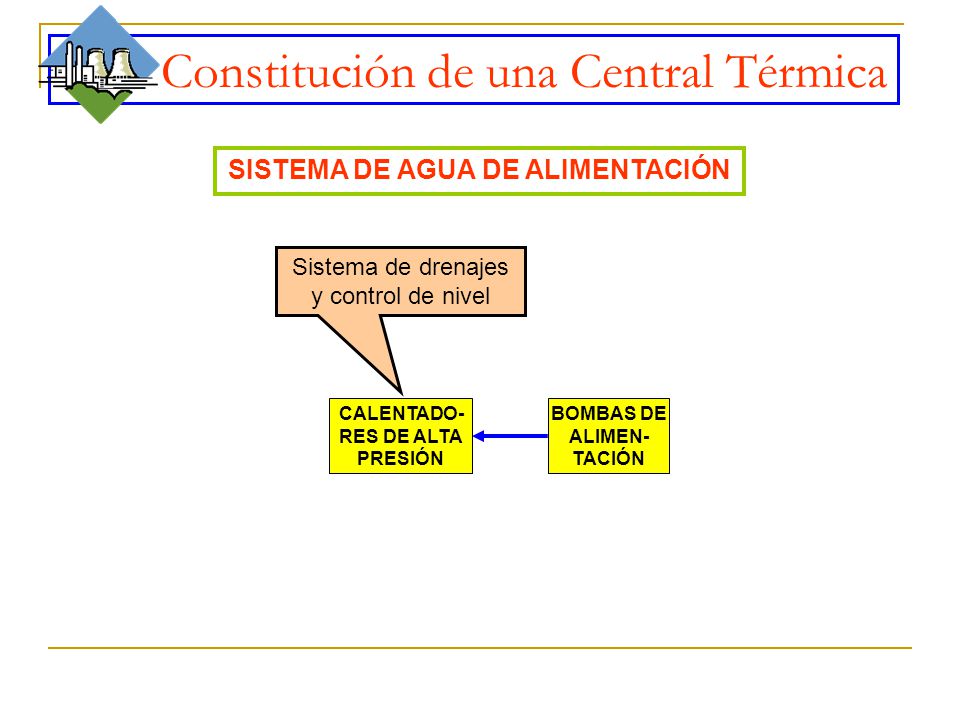

SISTEMA DE AGUA DE ALIMENTACIÓN Sistema de drenajes y control de nivel CALENTADO- RES DE ALTA PRESIÓN BOMBAS DE ALIMEN- TACIÓN

8 Constitución de una Central Térmica

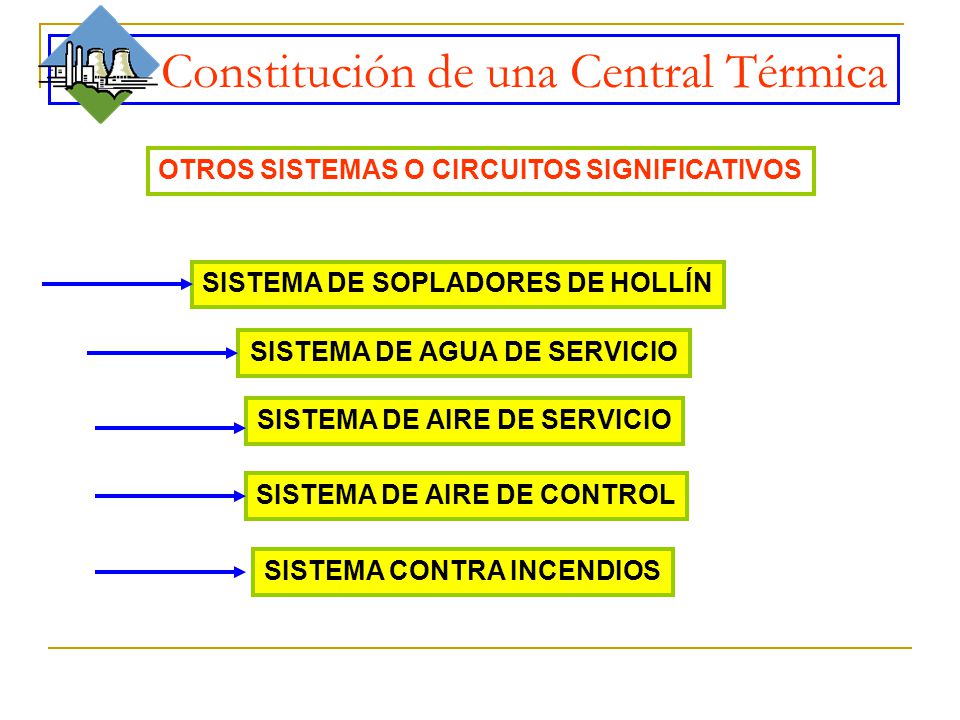

OTROS SISTEMAS O CIRCUITOS SIGNIFICATIVOS SISTEMA DE SOPLADORES DE HOLLÍN SISTEMA DE AGUA DE SERVICIO SISTEMA DE AIRE DE SERVICIO SISTEMA DE AIRE DE CONTROL SISTEMA CONTRA INCENDIOS

9 Constitución de una Central Térmica

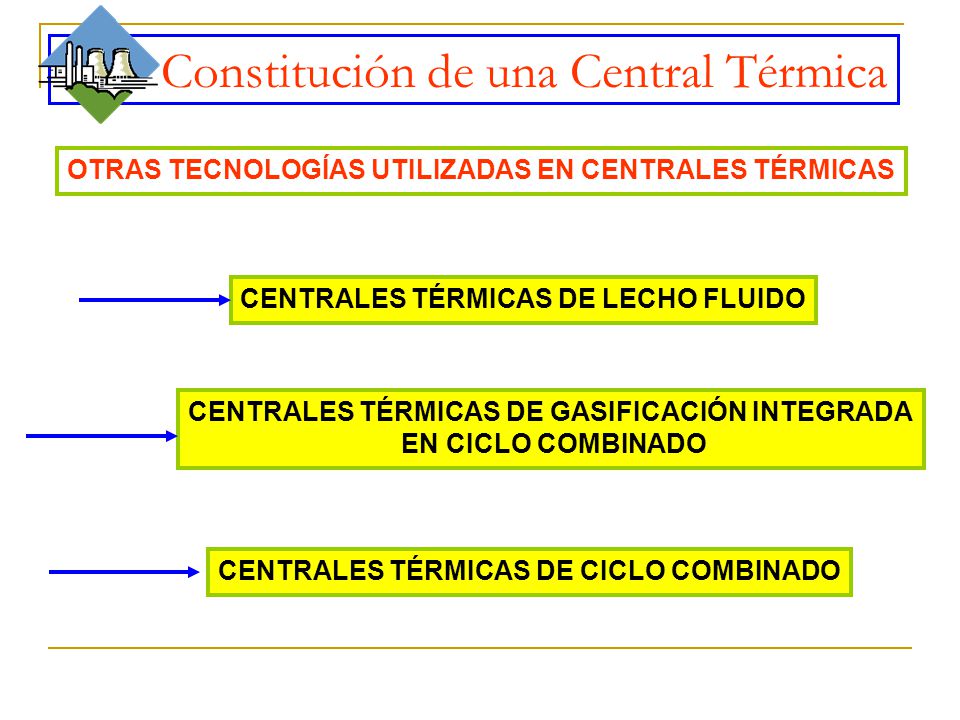

OTRAS TECNOLOGÍAS UTILIZADAS EN CENTRALES TÉRMICAS CENTRALES TÉRMICAS DE LECHO FLUIDO CENTRALES TÉRMICAS DE GASIFICACIÓN INTEGRADA EN CICLO COMBINADO CENTRALES TÉRMICAS DE CICLO COMBINADO

10 Constitución de una Central Térmica
SISTEMAS DE ELIMINACIÓN DE CONTAMINANTES SISTEMAS DE ELIMINACIÓN DE SO2 SISTEMAS DE REDUCCIÓN DE EMISIONES DE NOx SISTEMAS DE CAPTURA Y ALMACENAMIENTO DE CO2
