1 INTRODUCCIÓN Uso del ultrasonido para el estudio del corazón.
El ultrasonido es un sonido cuya frecuencia es mayor de ciclos por segundo. Puede ser dirigido como un haz. Obedece a las leyes de reflexión y refracción. Es reflejado por objetos según su impedancia acústica.

2 EL EXAMEN ECOCARDIOGRÁFICO
El paciente debe estar en decúbito lateral izquierdo. El grado de inclinacion depende de un paciente a otro. El transductor de coloca en tres posiciones habitualmente: a lo largo del borde paraesternal izquierdo, sobre la punta cardiaca y subcostal. Abordaje supraesternal.

3 EL EXAMEN ECOCARDIOGRÁFICO
VENTANAS ACÚSTICAS AO AP VD VI

4 PLANOS ECOCARDIOGRAFICOS

5 PLANOS ECOCARDIOGRAFICOS
APICAL SUBCOSTAL SUPRAESTERNAL PARAESTERNAL

6 EL EXAMEN ECOCARDIOGRÁFICO MODO BIDIMENSIONAL
El examen bidimensional es la pieza clave. Permite visualizar las distintas estructuras cardiacas. Es el modo de inicio del exámen ecocardiográfico. Información anatómica y funcional. En la actualidad es una pieza fundamental en el diagnóstico y evaluación de cualquier cardiopatía. Máxima información con nula invasividad.

7 EL EXAMEN ECOCARDIOGRÁFICO MODO M
El ecocardiograma en modo M fue el modo de estudio inicial con los ultrasonidos. Actualmente nunca se utiliza de forma aislada. De rutina incluye el estudio de la raiz aórtica y la válvula aórtica asi como el estudio del movimiento del ventriculo izquierdo. Alta resolución lineal que permite ver cambios muy sutiles del movimiento de la pared ventricular y de las válvulas cardiacas.

8 EL EXAMEN ECOCARDIOGRÁFICO DOPPLER Y DOPPLER COLOR
El efecto doppler permite estudiar el flujo de la sangre. Estudiamos la velocidad y direccion de la corriente sanguinea. El doppler pulsado estudia la velodidad con un volumen de muestra concreto. El doppler continuo estudia la velocidad a lo largo del flujo. El doppler color codifica con colores las distintas velocidades obtenidas.

9 EL EXAMEN ECOCARDIOGRÁFICO DOPPLER Y DOPPLER COLOR

10 EL EXAMEN ECOCARDIOGRÁFICO DOPPLER Y DOPPLER COLOR
flujo

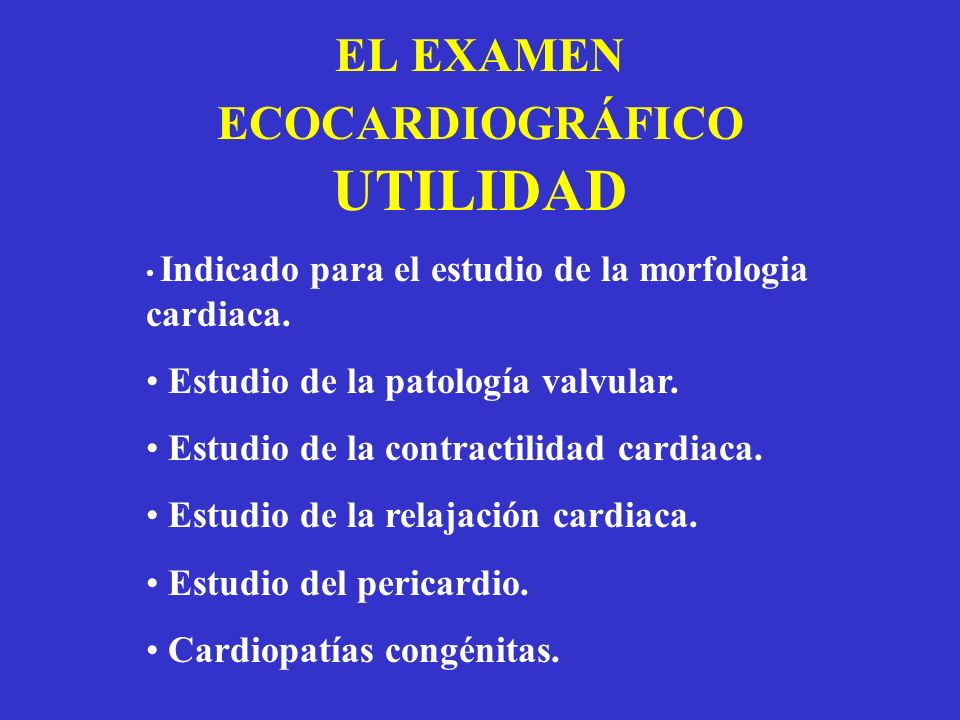

11 EL EXAMEN ECOCARDIOGRÁFICO UTILIDAD
Indicado para el estudio de la morfologia cardiaca. Estudio de la patología valvular. Estudio de la contractilidad cardiaca. Estudio de la relajación cardiaca. Estudio del pericardio. Cardiopatías congénitas.

12 EL EXAMEN ECOCARDIOGRÁFICO
PLANO PARAESTERNAL EJE LARGO

13 PLANO PARAESTERNAL EJE LARGO
EL EXAMEN ECOCARDIOGRÁFICO PLANO PARAESTERNAL EJE LARGO

14 EL EXAMEN ECOCARDIOGRÁFICO

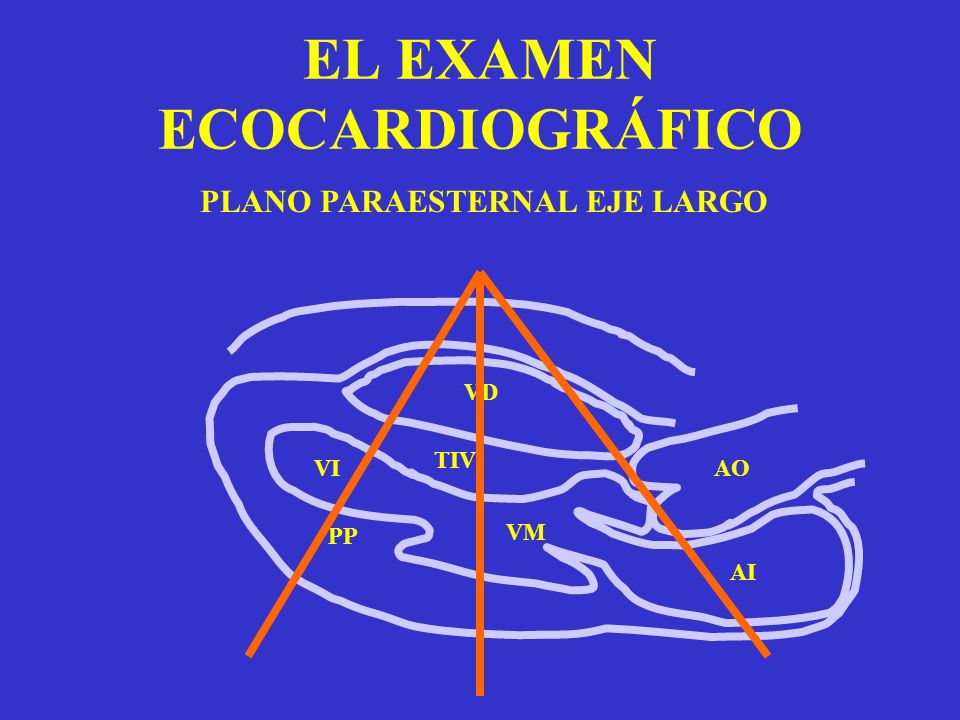

15 EL EXAMEN ECOCARDIOGRÁFICO
PLANO PARAESTERNAL EJE LARGO VD TIV VI AO PP VM AI

16 EL EXAMEN ECOCARDIOGRÁFICO
Modo M VD SEPTO VI PP

17 EL EXAMEN ECOCARDIOGRÁFICO
Modo M VD SEPTO VAM AO VI VPM PP AI

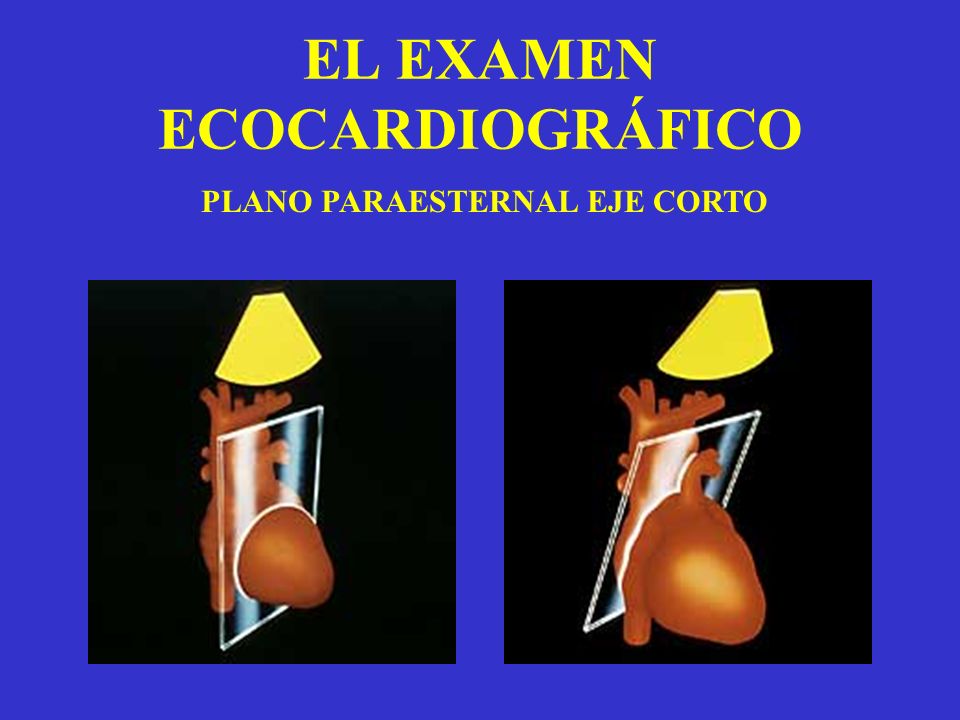

18 EL EXAMEN ECOCARDIOGRÁFICO
PLANO PARAESTERNAL EJE CORTO

19 EL EXAMEN ECOCARDIOGRÁFICO
PLANO EJE CORTO

20 EL EXAMEN ECOCARDIOGRÁFICO

21 EL EXAMEN ECOCARDIOGRÁFICO
PLANO EJE CORTO S A PL PP

22 EL EXAMEN ECOCARDIOGRÁFICO
Modo M VD SEPTO VI PP

23 EL EXAMEN ECOCARDIOGRÁFICO
PLANO APICAL CUATRO CAMARAS

24 EL EXAMEN ECOCARDIOGRÁFICO
EJE APICAL CUATRO CAMARAS VD VI AD AI

25 EL EXAMEN ECOCARDIOGRÁFICO
EJE APICAL CINCO CAMARAS A L VD S VI VT VM VA AD AI

26 EJE APICAL CUATRO CAMARAS
EL EXAMEN ECOCARDIOGRÁFICO EJE APICAL CUATRO CAMARAS

27 EL EXAMEN ECOCARDIOGRÁFICO

28 EL EXAMEN ECOCARDIOGRÁFICO
EJE SUBXIFOIDEO VS VD VI VCI AD AI

29 EL EXAMEN ECOCARDIOGRÁFICO
EJE SUBXIFOIDEO
