Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen Las magnitudes más relevantes de un rectificador de media onda son las.

Presentación del tema: "Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen Las magnitudes más relevantes de un rectificador de media onda son las."— Transcripción de la presentación:

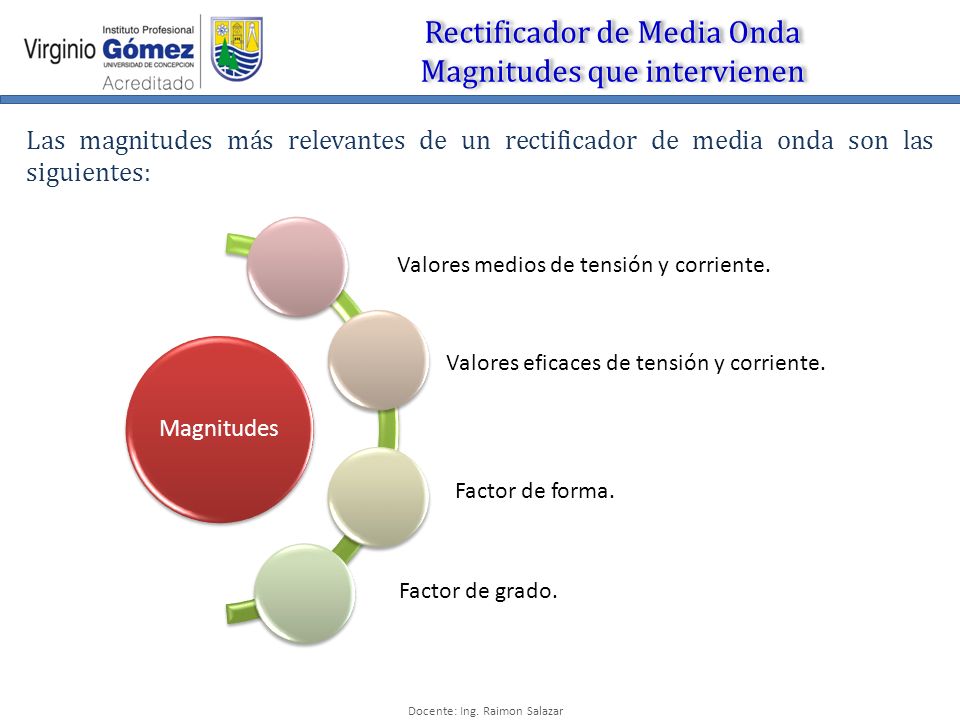

1 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen Las magnitudes más relevantes de un rectificador de media onda son las siguientes: Magnitudes Valores medios de tensión y corriente. Valores eficaces de tensión y corriente. Factor de forma. Factor de grado.

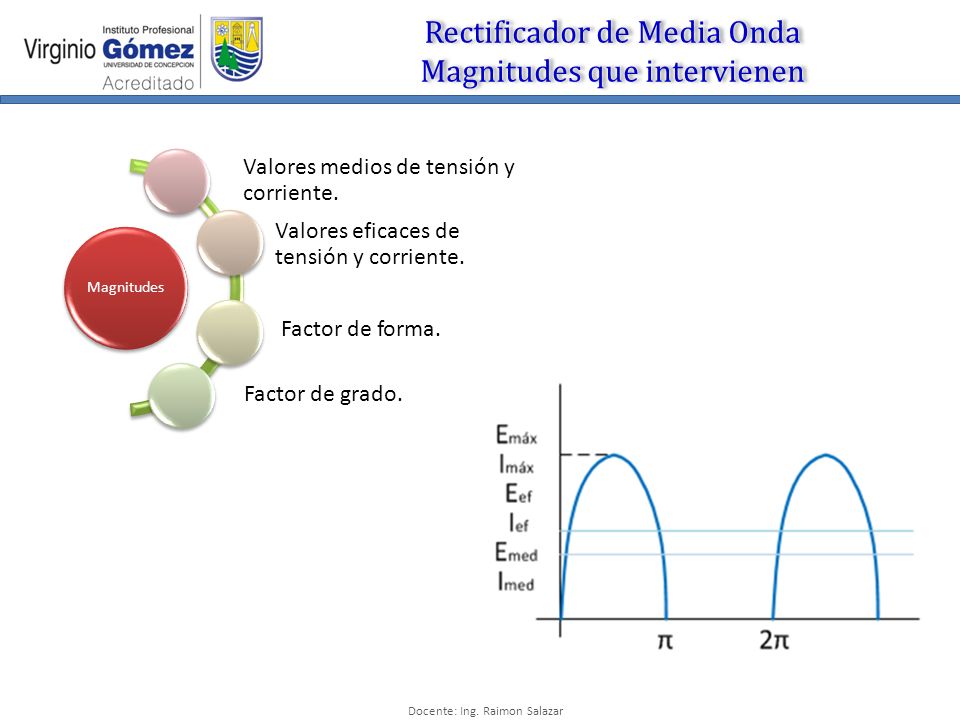

2 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen Magnitudes Valores medios de tensión y corriente. Valores eficaces de tensión y corriente. Factor de forma. Factor de grado.

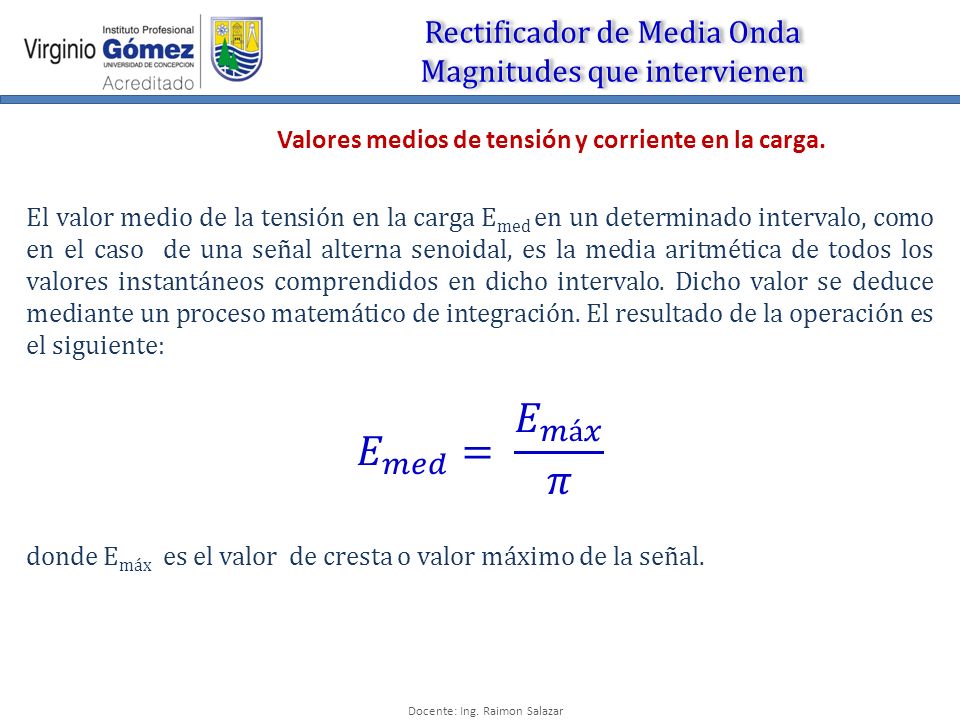

3 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

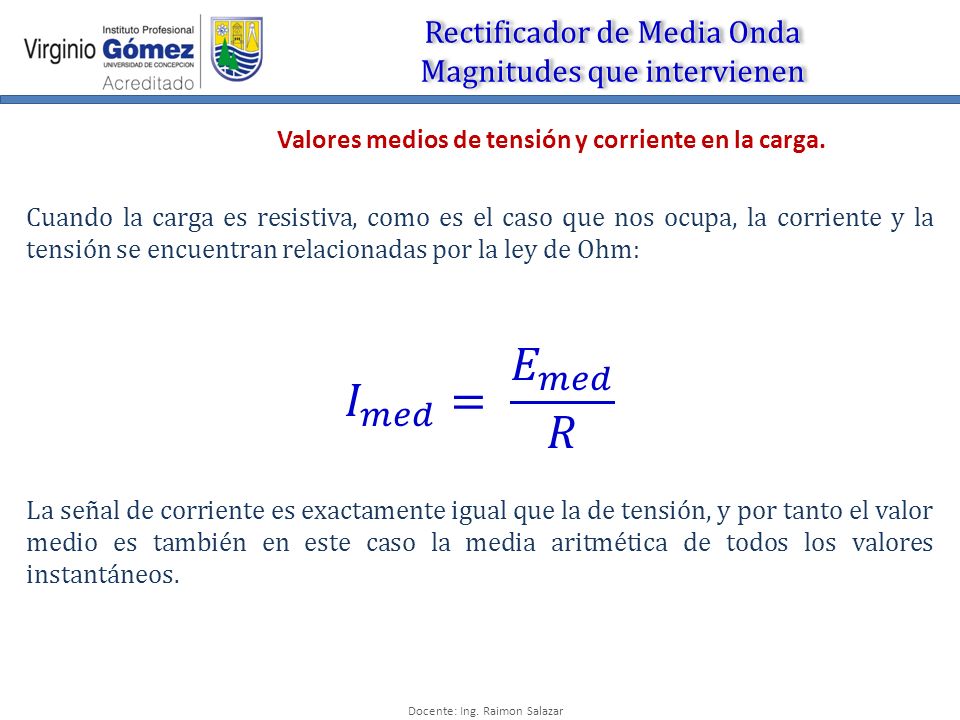

4 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

5 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

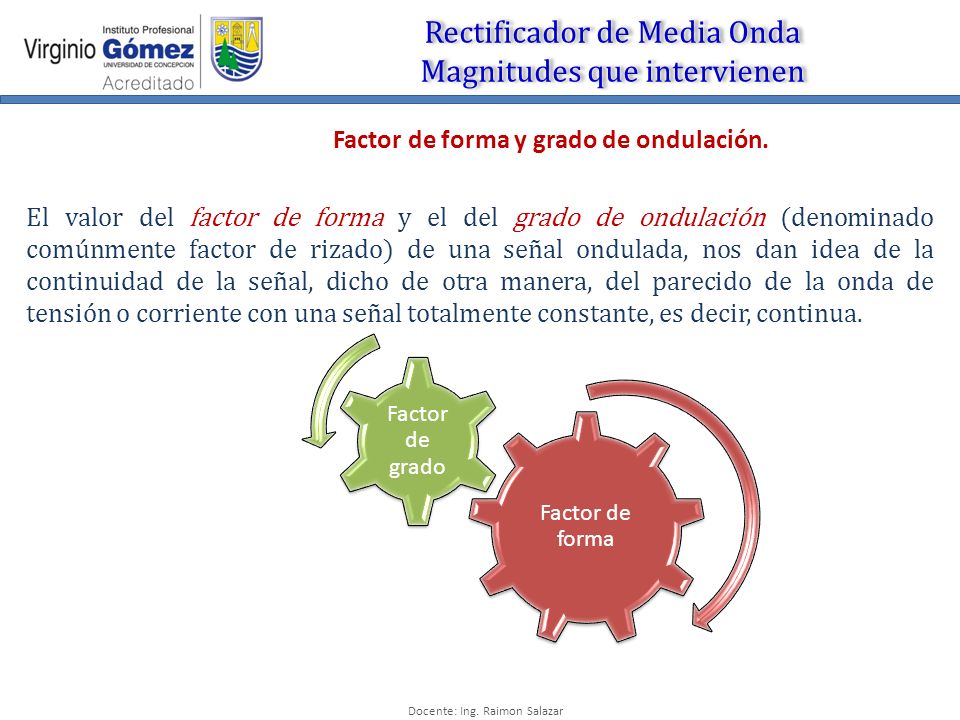

6 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen Factor de forma y grado de ondulación. El valor del factor de forma y el del grado de ondulación (denominado comúnmente factor de rizado) de una señal ondulada, nos dan idea de la continuidad de la señal, dicho de otra manera, del parecido de la onda de tensión o corriente con una señal totalmente constante, es decir, continua. Factor de forma Factor de grado

7 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

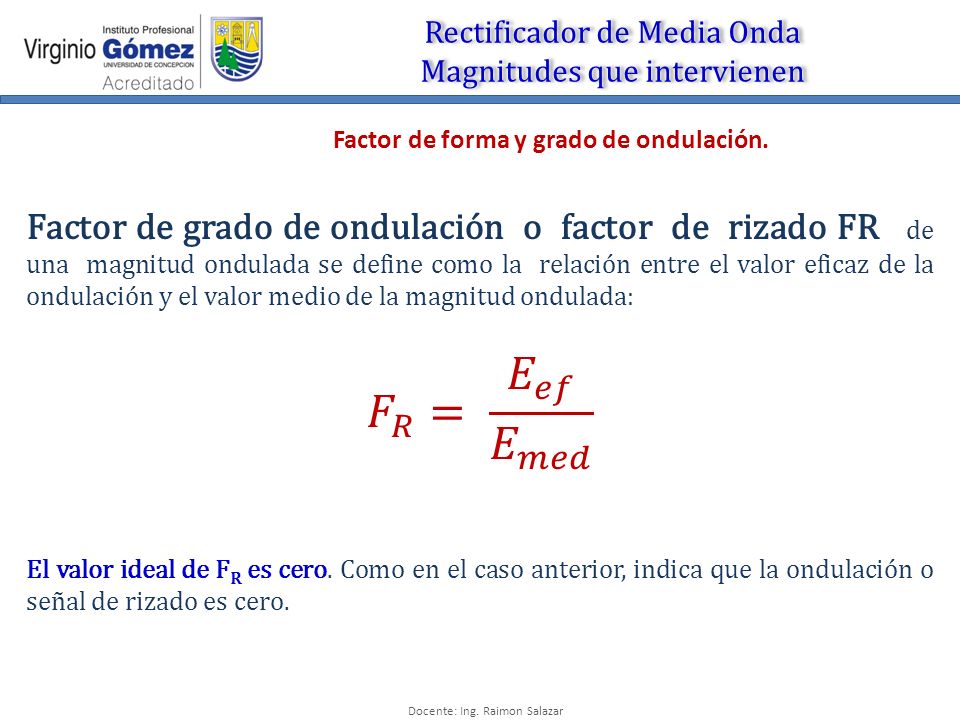

8 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

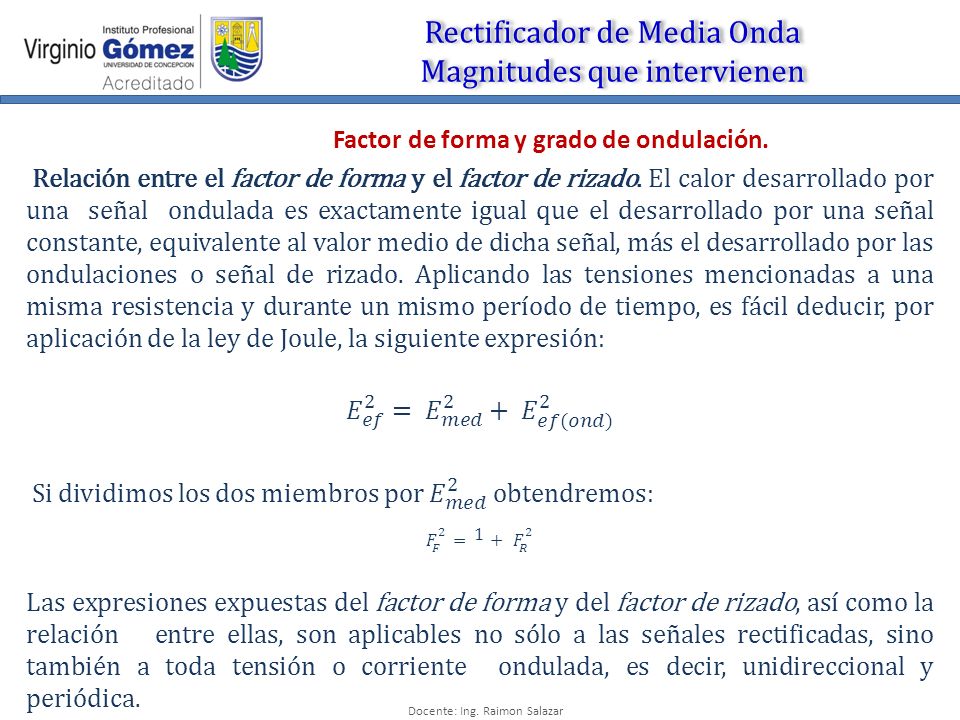

9 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

10 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

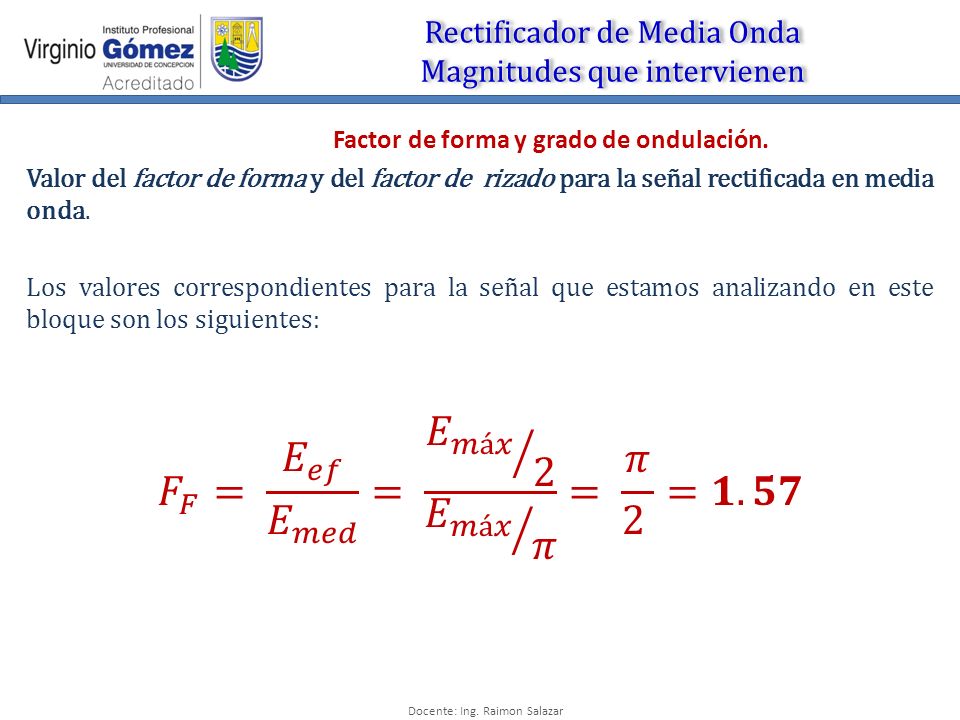

11 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen

12 Docente: Ing. Raimon Salazar Rectificador de Media Onda Magnitudes que intervienen
