1 Advant ® Controller 31 ABB Tubío 1 Lenguaje

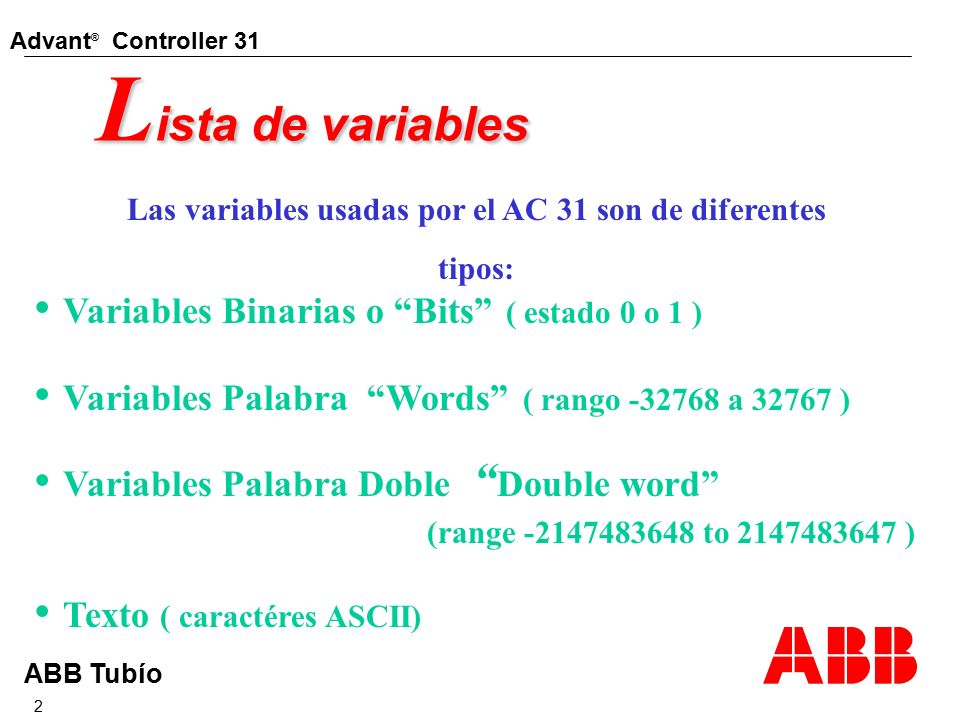

2 Advant ® Controller 31 ABB Tubío 2 L ista de variables Las variables usadas por el AC 31 son de diferentes tipos: Variables Binarias o “Bits” ( estado 0 o 1 ) Variables Palabra “Words” ( rango -32768 a 32767 ) Variables Palabra Doble “ Double word” (range -2147483648 to 2147483647 ) Texto ( caractéres ASCII)

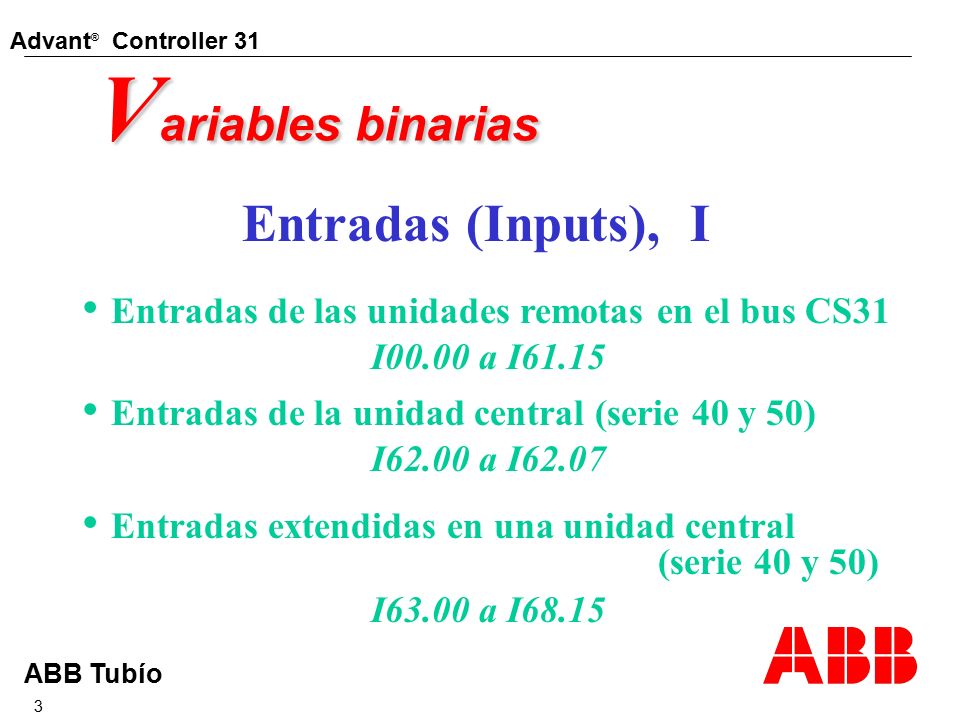

3 Advant ® Controller 31 ABB Tubío 3 V ariables binarias Entradas (Inputs), I Entradas de las unidades remotas en el bus CS31 I00.00 a I61.15 Entradas de la unidad central (serie 40 y 50) I62.00 a I62.07 Entradas extendidas en una unidad central (serie 40 y 50) I63.00 a I68.15

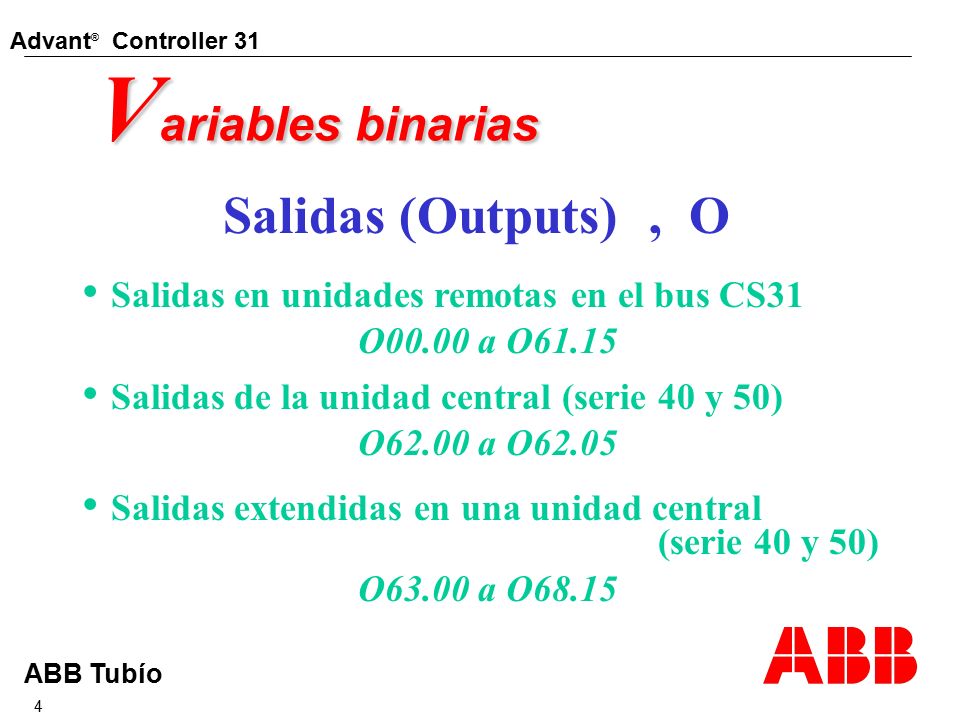

4 Advant ® Controller 31 ABB Tubío 4 Salidas (Outputs), O Salidas en unidades remotas en el bus CS31 O00.00 a O61.15 Salidas de la unidad central (serie 40 y 50) O62.00 a O62.05 Salidas extendidas en una unidad central (serie 40 y 50) O63.00 a O68.15 V ariables binarias

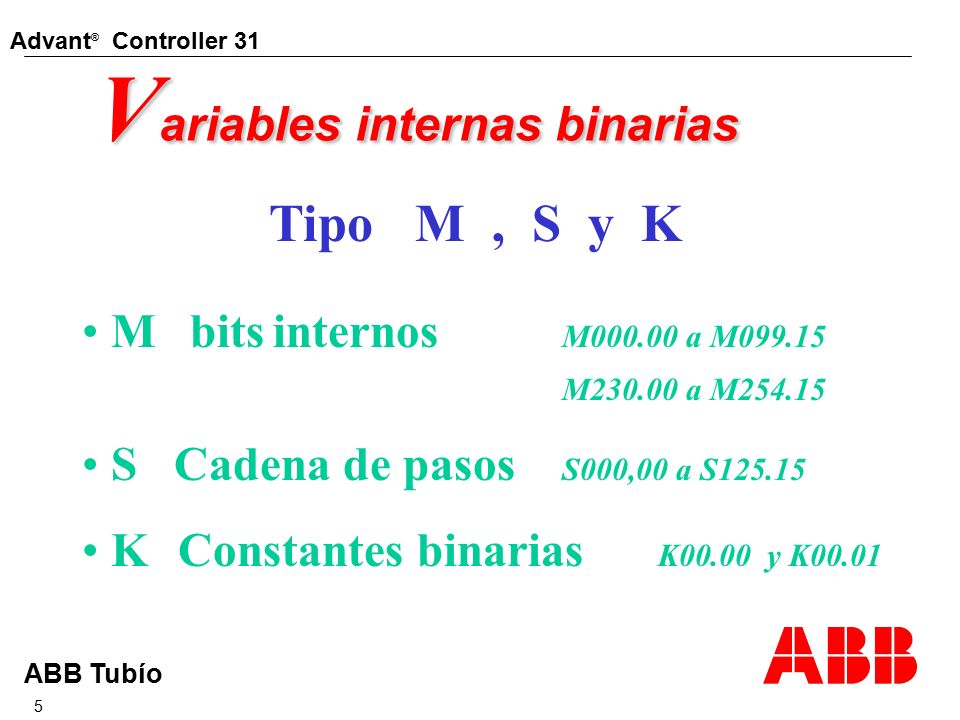

5 Advant ® Controller 31 ABB Tubío 5 V ariables internas binarias Tipo M, S y K M bits internos M000.00 a M099.15 M230.00 a M254.15 S Cadena de pasos S000,00 a S125.15 K Constantes binarias K00.00 y K00.01

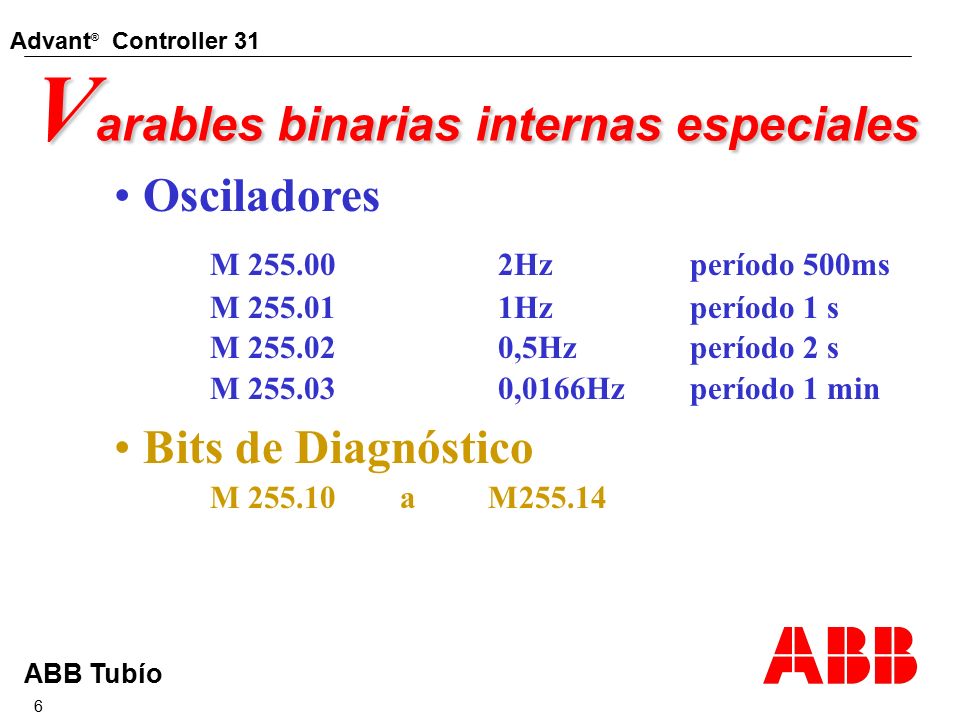

6 Advant ® Controller 31 ABB Tubío 6 V arables binarias internas especiales Osciladores M 255.00 2Hzperíodo 500ms M 255.011Hzperíodo 1 s M 255.020,5Hzperíodo 2 s M 255.030,0166Hzperíodo 1 min Bits de Diagnóstico M 255.10 a M255.14

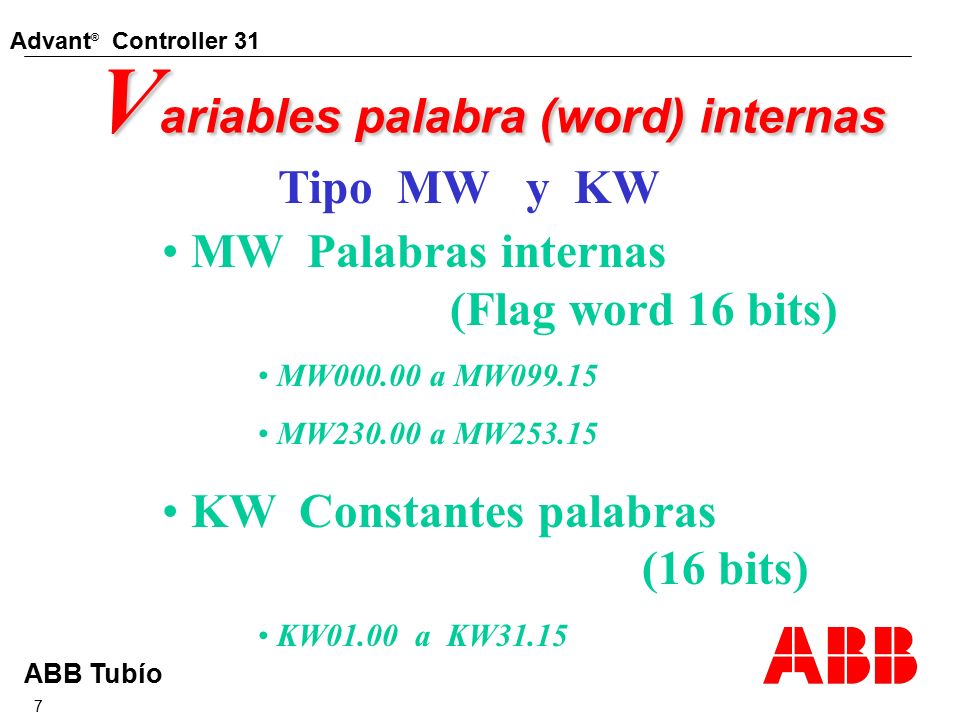

7 Advant ® Controller 31 ABB Tubío 7 V ariables palabra (word) internas Tipo MW y KW MW Palabras internas (Flag word 16 bits) MW000.00 a MW099.15 MW230.00 a MW253.15 KW Constantes palabras (16 bits) KW01.00 a KW31.15

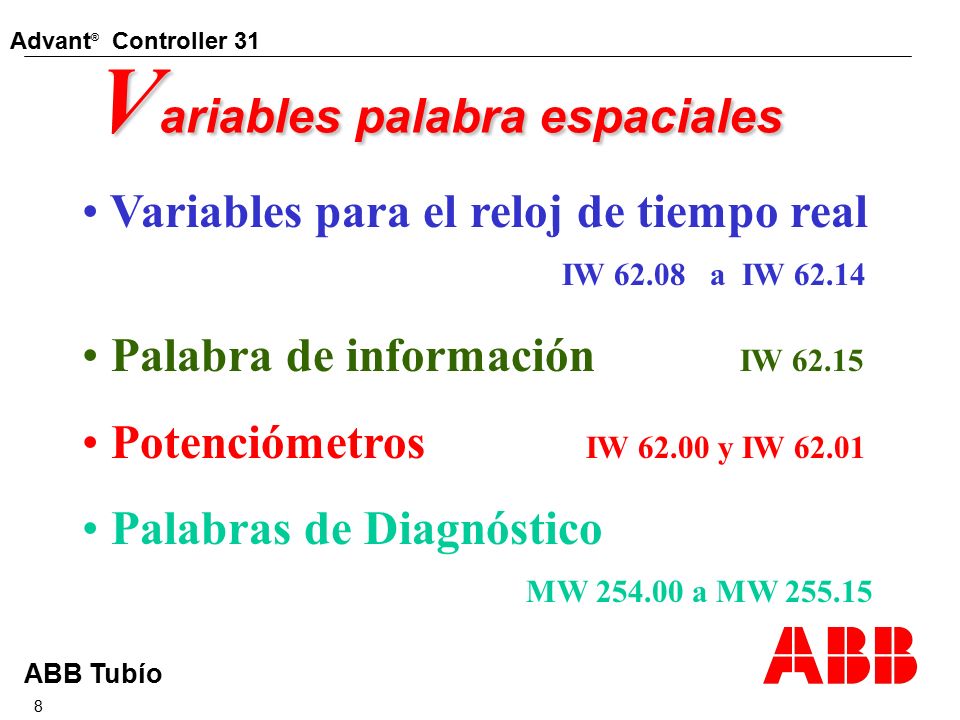

8 Advant ® Controller 31 ABB Tubío 8 V ariables palabra espaciales Variables para el reloj de tiempo real IW 62.08 a IW 62.14 Palabra de información IW 62.15 Potenciómetros IW 62.00 y IW 62.01 Palabras de Diagnóstico MW 254.00 a MW 255.15

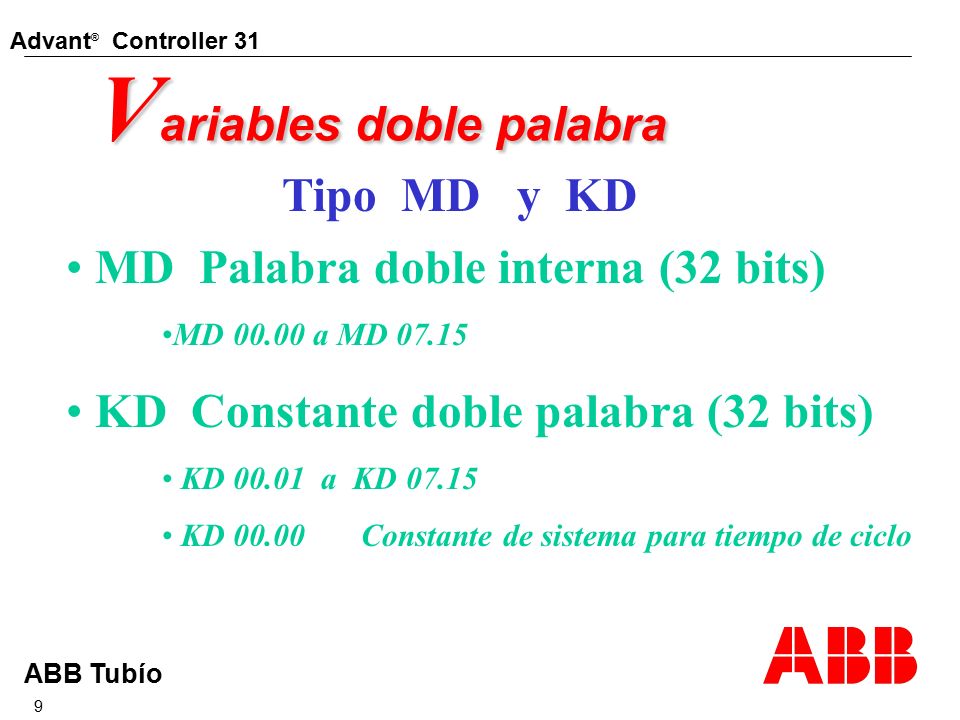

9 Advant ® Controller 31 ABB Tubío 9 V ariables doble palabra Tipo MD y KD MD Palabra doble interna (32 bits) MD 00.00 a MD 07.15 KD Constante doble palabra (32 bits) KD 00.01 a KD 07.15 KD 00.00 Constante de sistema para tiempo de ciclo

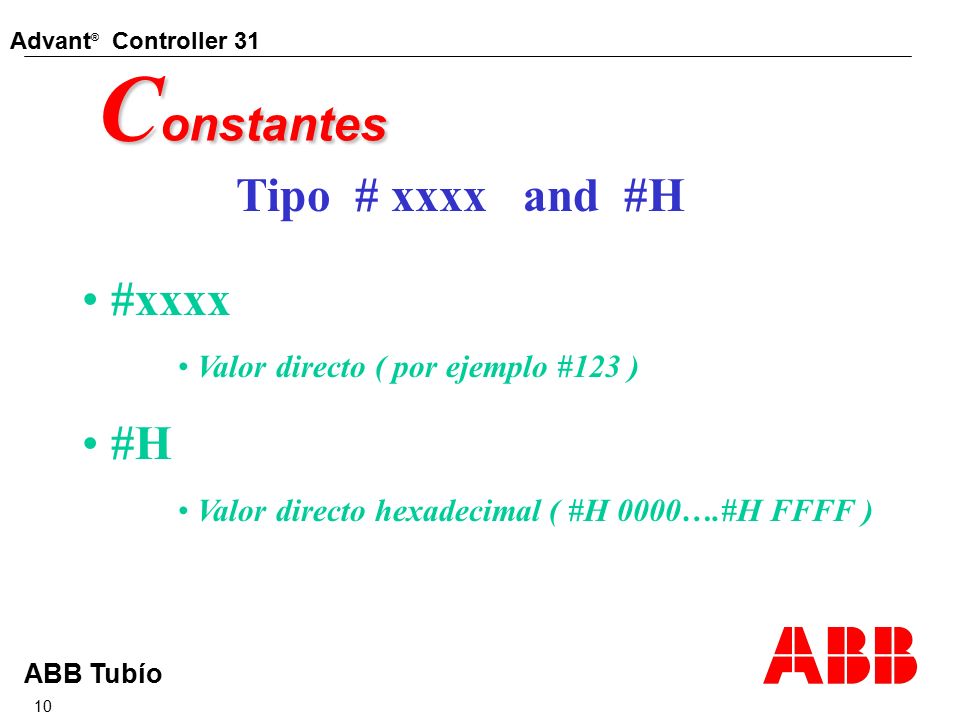

10 Advant ® Controller 31 ABB Tubío 10 C onstantes Tipo # xxxx and #H #xxxx Valor directo ( por ejemplo #123 ) #H Valor directo hexadecimal ( #H 0000….#H FFFF )
