Sistema de monitorización remota de un sensor Bluetooth

Presentación del tema: "Sistema de monitorización remota de un sensor Bluetooth"— Transcripción de la presentación:

1 Sistema de monitorización remota de un sensor Bluetooth

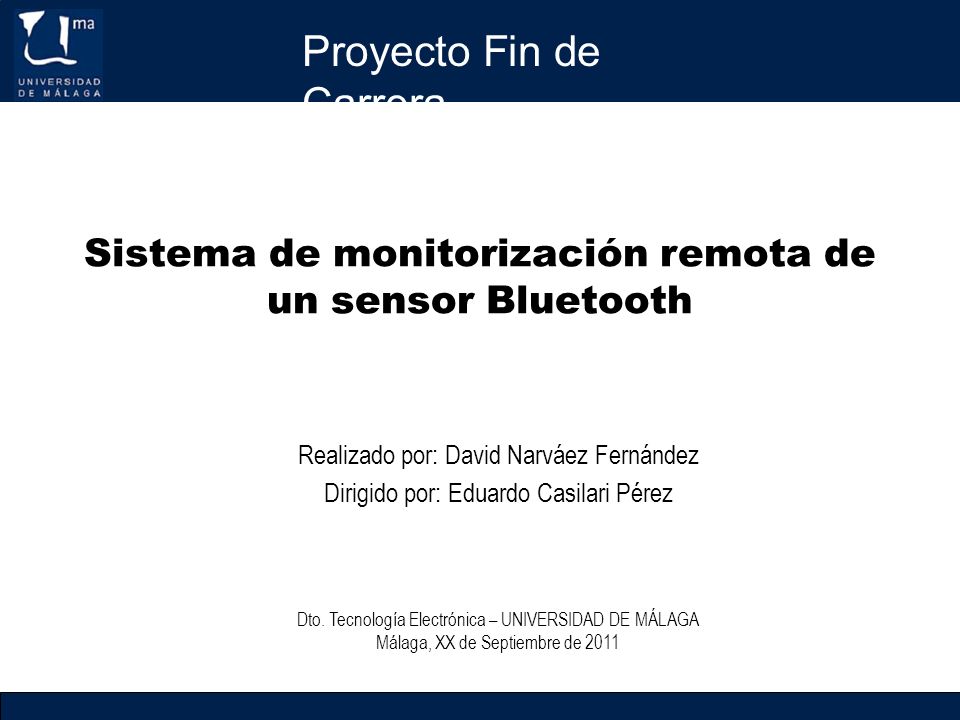

Proyecto Fin de Carrera Sistema de monitorización remota de un sensor Bluetooth Realizado por: David Narváez Fernández Dirigido por: Eduardo Casilari Pérez Dto. Tecnología Electrónica – UNIVERSIDAD DE MÁLAGA Málaga, XX de Septiembre de 2011

2 Sistema de monitorización remota de un sensor Bluetooth
Índice de contenidos Introducción Tecnologías empleadas Descripción del software desarrollado Pruebas Manual de instalación y uso Presupuesto del desarrollo del proyecto Conclusiones y líneas futuras Demostración práctica Sistema de monitorización remota de un sensor Bluetooth

3 Sistema de monitorización remota de un sensor Bluetooth
Introducción Ubicación tecnológica del proyecto E-Health - Telemedicina Comunicaciones inalámbricas: Tipos: Bluetooth, ZigBee, Wi-Fi ... Sensores inteligentes inalámbricos: Usos: Domótica, automoción, medicina, videojuegos … Dispositivos inalámbricos médicos: Medidores de presión arterial, pulsómetros, espirómetros, alcoholímetros … Sistema de monitorización remota de un sensor Bluetooth

4 Sistema de monitorización remota de un sensor Bluetooth
Introducción (II) Ubicación tecnológica del proyecto Sistema de gestión de dispositivos médicos inalámbricos: Red de monitorización de pacientes, bases de datos. Accesibilidad: Diferentes puntos de la red y/o a través de internet. Ventajas: Almacenamiento de historiales médicos con disponibilidad instantánea, utilización de la telemedicina. Consecuencias: Mejorar la calidad de vida del paciente. Sistema de monitorización remota de un sensor Bluetooth

5 Sistema de monitorización remota de un sensor Bluetooth
Introducción (III) Objetivos del proyecto Desarrollo de un sistema que almacene y gestiones los datos de un medidor de presión arterial con conexión Bluetooth. Presentación de los datos mediante una interfaz Web. Se pretende ofrecer a entornos hospitalarios: Mejorar el tratamiento de los datos de las pruebas médicas. Mejorar la disponibilidad de los datos. Usar en entornos de monitorización a distancia. Sistema de monitorización remota de un sensor Bluetooth

6 Sistema de monitorización remota de un sensor Bluetooth
Introducción (IV) Medida de presión arterial La presión arterial es la presión ejercida por la corriente sanguínea contra las paredes de las arterias. Varía constantemente durante el ciclo cardíaco. Métodos: directos (invasivos) e indirectos (no invasivos). Presión sistólica (valor máx) y diastólica (valor min). Sistema de monitorización remota de un sensor Bluetooth

7 Sistema de monitorización remota de un sensor Bluetooth
Introducción (V) Medida de presión arterial Clasificación OMS y SHI: 0. Presión arterial óptima. 1. Presión arterial normal. 2. Valor sistólico normal. 3. Hipertensión suave. 4. Hipertensión moderada. 5. Hipertensión grave. Sistema de monitorización remota de un sensor Bluetooth

8 Tecnologías empleadas

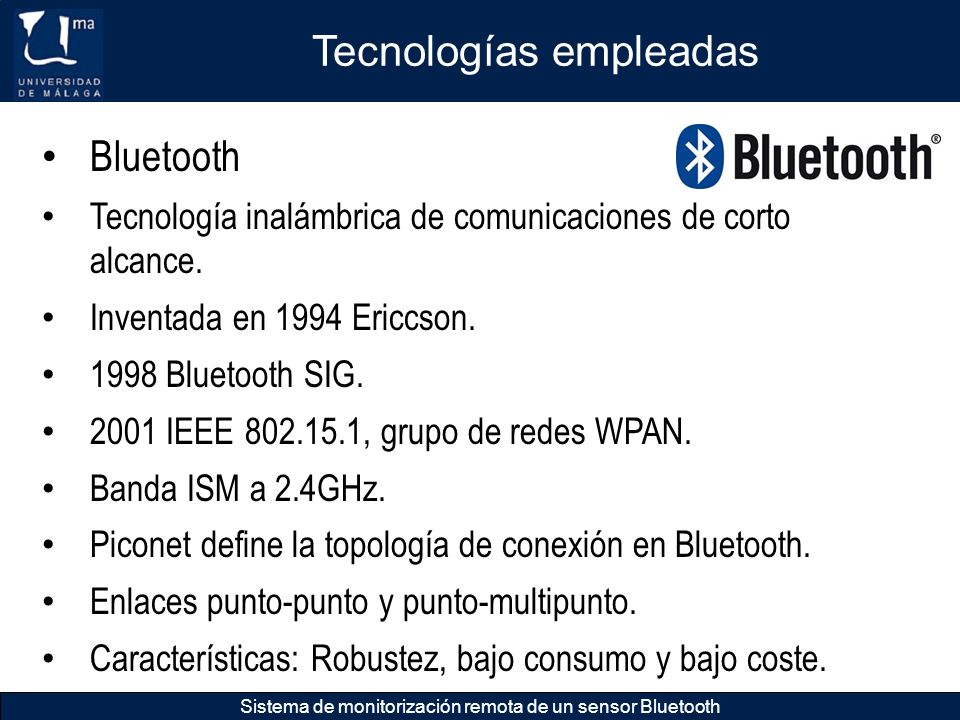

Bluetooth Tecnología inalámbrica de comunicaciones de corto alcance. Inventada en 1994 Ericcson. 1998 Bluetooth SIG. 2001 IEEE , grupo de redes WPAN. Banda ISM a 2.4GHz. Piconet define la topología de conexión en Bluetooth. Enlaces punto-punto y punto-multipunto. Características: Robustez, bajo consumo y bajo coste. Sistema de monitorización remota de un sensor Bluetooth

9 Tecnologías empleadas (II)

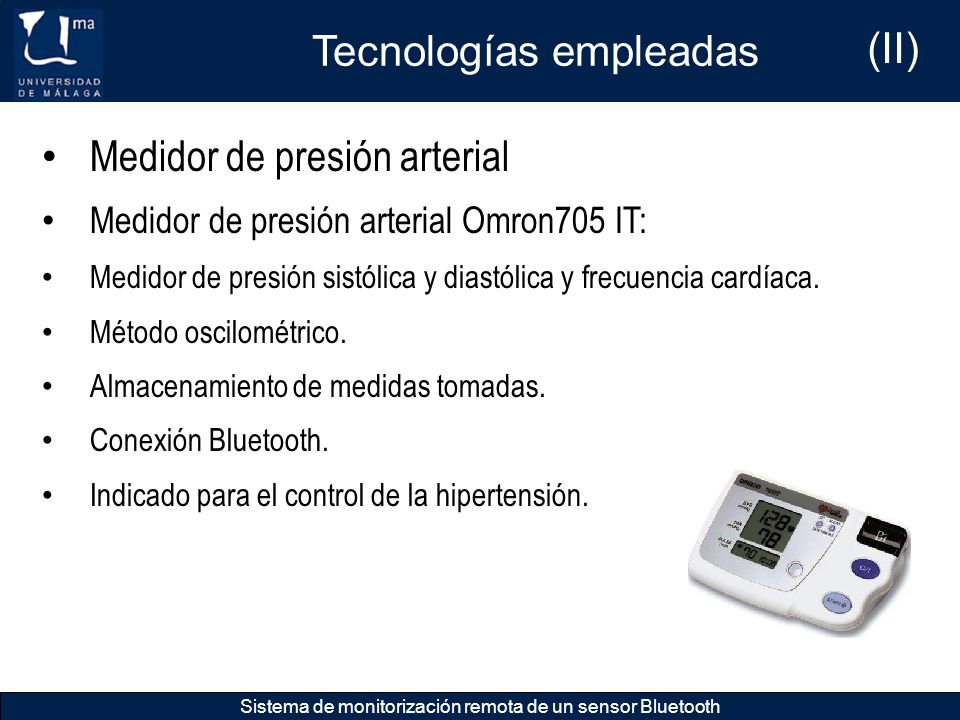

Medidor de presión arterial Medidor de presión arterial Omron705 IT: Medidor de presión sistólica y diastólica y frecuencia cardíaca. Método oscilométrico. Almacenamiento de medidas tomadas. Conexión Bluetooth. Indicado para el control de la hipertensión. Sistema de monitorización remota de un sensor Bluetooth

10 Tecnologías empleadas (III)

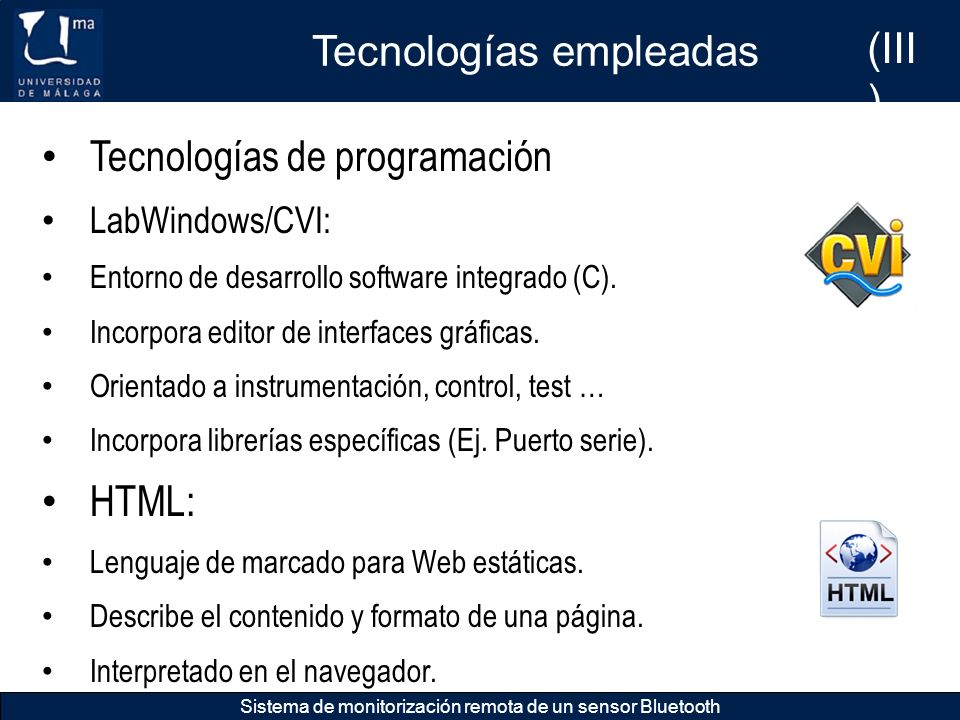

Tecnologías de programación LabWindows/CVI: Entorno de desarrollo software integrado (C). Incorpora editor de interfaces gráficas. Orientado a instrumentación, control, test … Incorpora librerías específicas (Ej. Puerto serie). HTML: Lenguaje de marcado para Web estáticas. Describe el contenido y formato de una página. Interpretado en el navegador. Sistema de monitorización remota de un sensor Bluetooth

11 Tecnologías empleadas (IV)

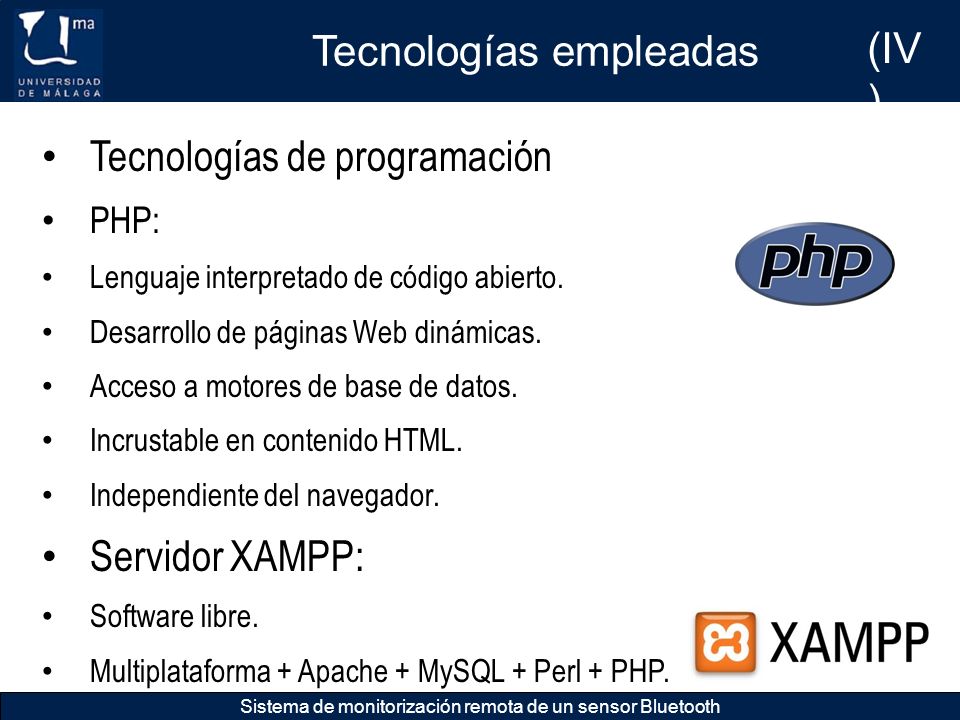

Tecnologías de programación PHP: Lenguaje interpretado de código abierto. Desarrollo de páginas Web dinámicas. Acceso a motores de base de datos. Incrustable en contenido HTML. Independiente del navegador. Servidor XAMPP: Software libre. Multiplataforma + Apache + MySQL + Perl + PHP. Sistema de monitorización remota de un sensor Bluetooth

12 Descripción del software desarrollado

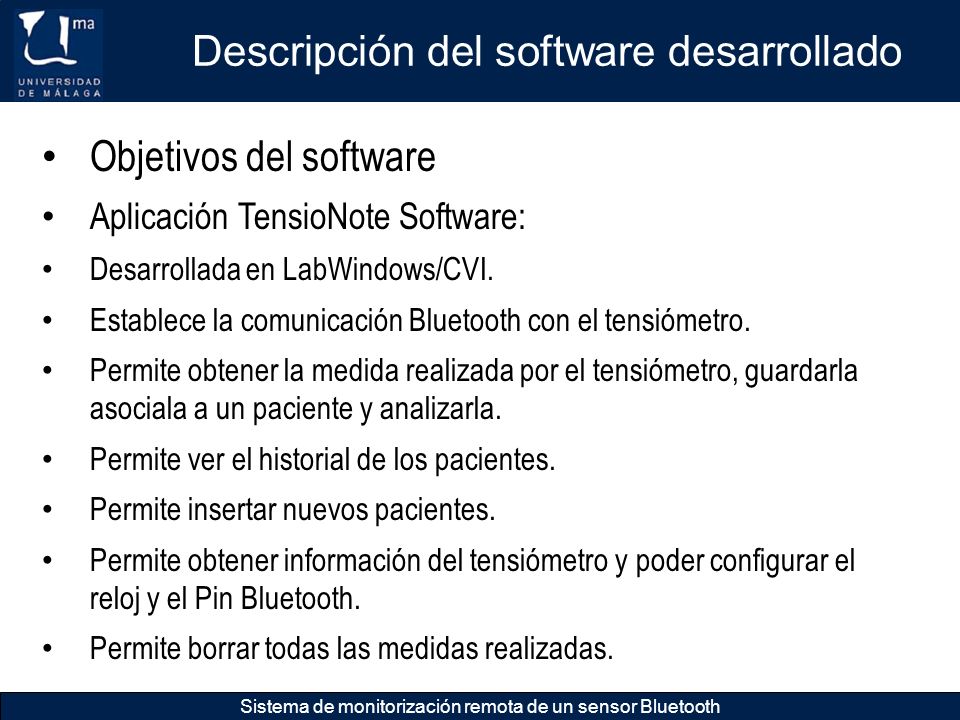

Objetivos del software Aplicación TensioNote Software: Desarrollada en LabWindows/CVI. Establece la comunicación Bluetooth con el tensiómetro. Permite obtener la medida realizada por el tensiómetro, guardarla asociala a un paciente y analizarla. Permite ver el historial de los pacientes. Permite insertar nuevos pacientes. Permite obtener información del tensiómetro y poder configurar el reloj y el Pin Bluetooth. Permite borrar todas las medidas realizadas. Sistema de monitorización remota de un sensor Bluetooth

13 Descripción del software desarrollado (II)

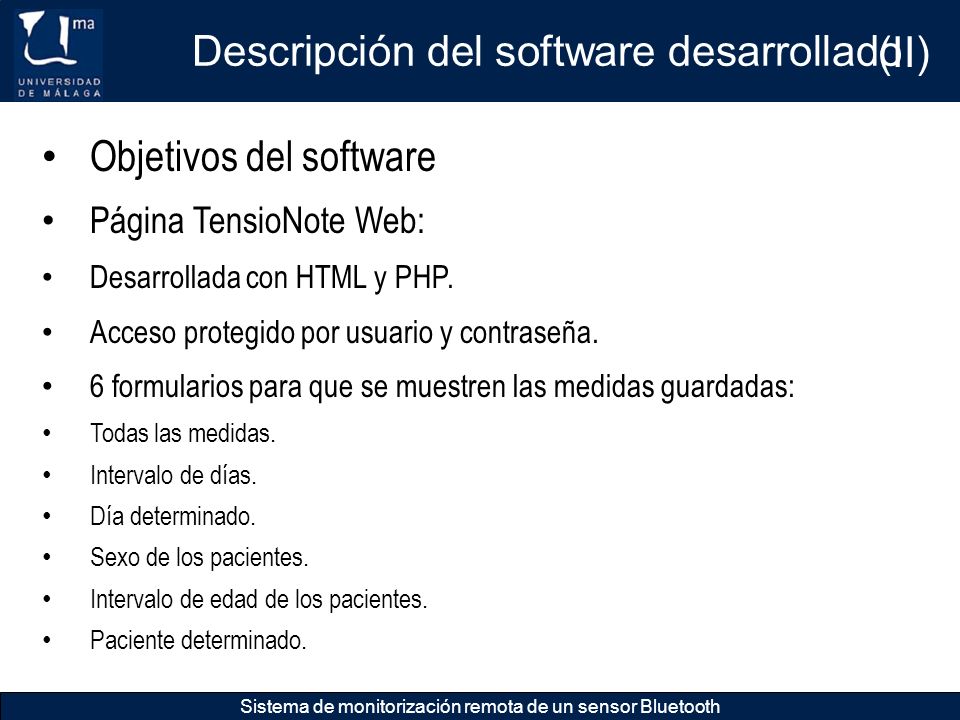

Objetivos del software Página TensioNote Web: Desarrollada con HTML y PHP. Acceso protegido por usuario y contraseña. 6 formularios para que se muestren las medidas guardadas: Todas las medidas. Intervalo de días. Día determinado. Sexo de los pacientes. Intervalo de edad de los pacientes. Paciente determinado. Sistema de monitorización remota de un sensor Bluetooth

14 Descripción del software desarrollado (III)
Objetivos del software Servidor XAMPP: Aloja, gestiona e interpreta la página TensioNote Web. Hace posible la interfaz web. Esquema general del sistema: Sistema de monitorización remota de un sensor Bluetooth

15 Descripción del software desarrollado (IV)

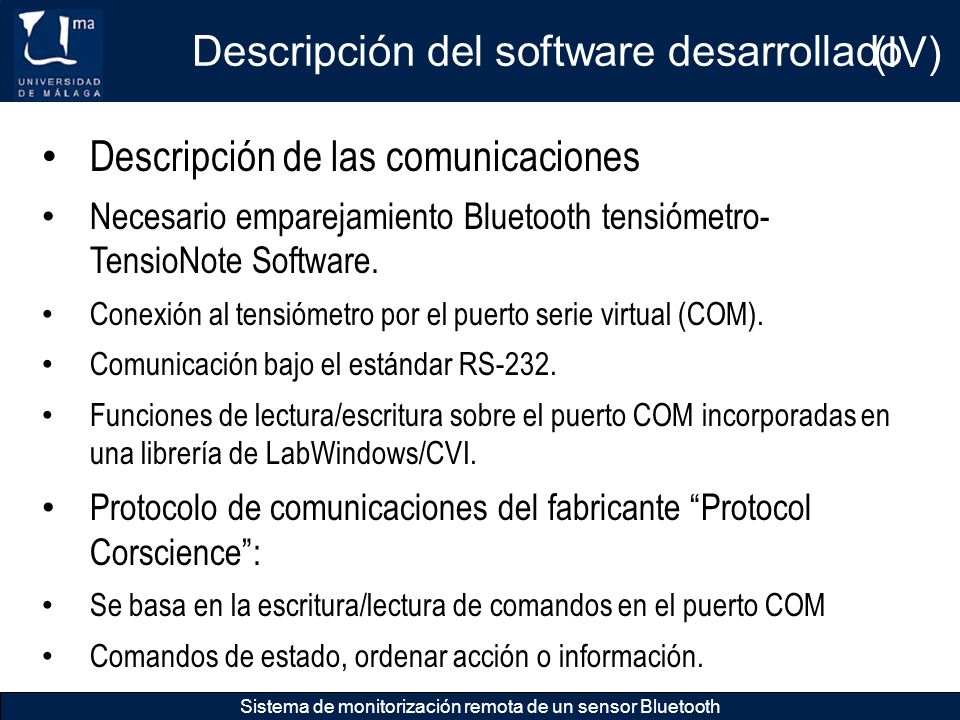

Descripción de las comunicaciones Necesario emparejamiento Bluetooth tensiómetro- TensioNote Software. Conexión al tensiómetro por el puerto serie virtual (COM). Comunicación bajo el estándar RS-232. Funciones de lectura/escritura sobre el puerto COM incorporadas en una librería de LabWindows/CVI. Protocolo de comunicaciones del fabricante “Protocol Corscience”: Se basa en la escritura/lectura de comandos en el puerto COM Comandos de estado, ordenar acción o información. Sistema de monitorización remota de un sensor Bluetooth

16 Descripción del software desarrollado (V)

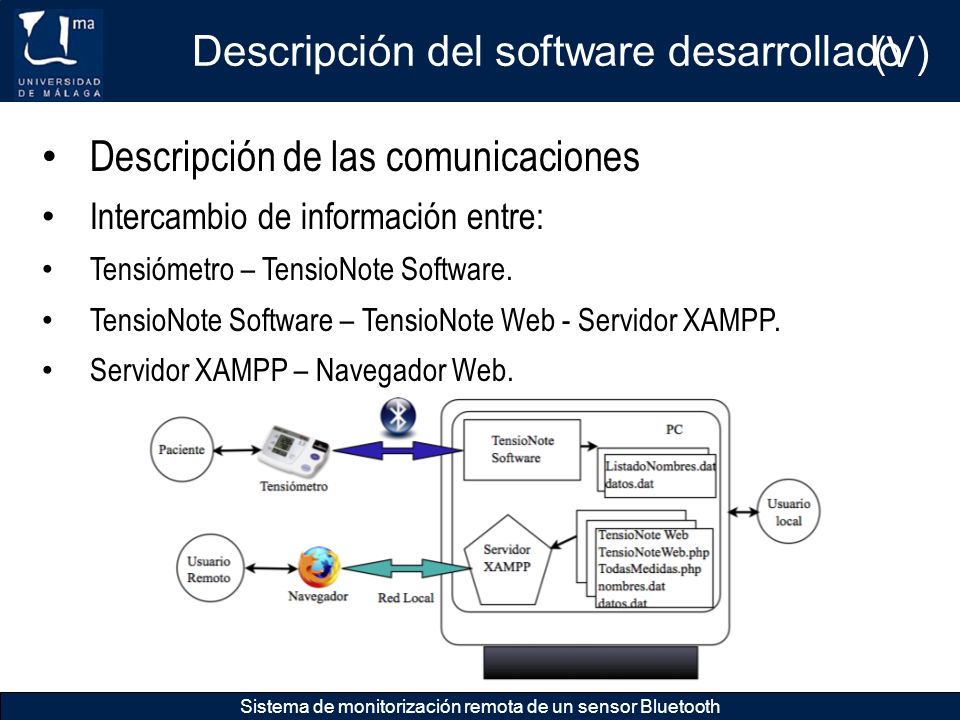

Descripción de las comunicaciones Intercambio de información entre: Tensiómetro – TensioNote Software. TensioNote Software – TensioNote Web - Servidor XAMPP. Servidor XAMPP – Navegador Web. Sistema de monitorización remota de un sensor Bluetooth

17 Descripción del software desarrollado (VI)
TensioNote Software Desarrollo: Interfaz gráfica del usuario y comportamiento. Cada botón está asociado con una función a realizar. Funciones: Asociadas a cada botón de la interfaz. Librería RS-232. Auxiliares. Función auxiliar ComCallback: lectura de datos provenientes del tensiómetro, además de detección de desconexión del mismo. Sistema de monitorización remota de un sensor Bluetooth

18 Descripción del software desarrollado (VII)

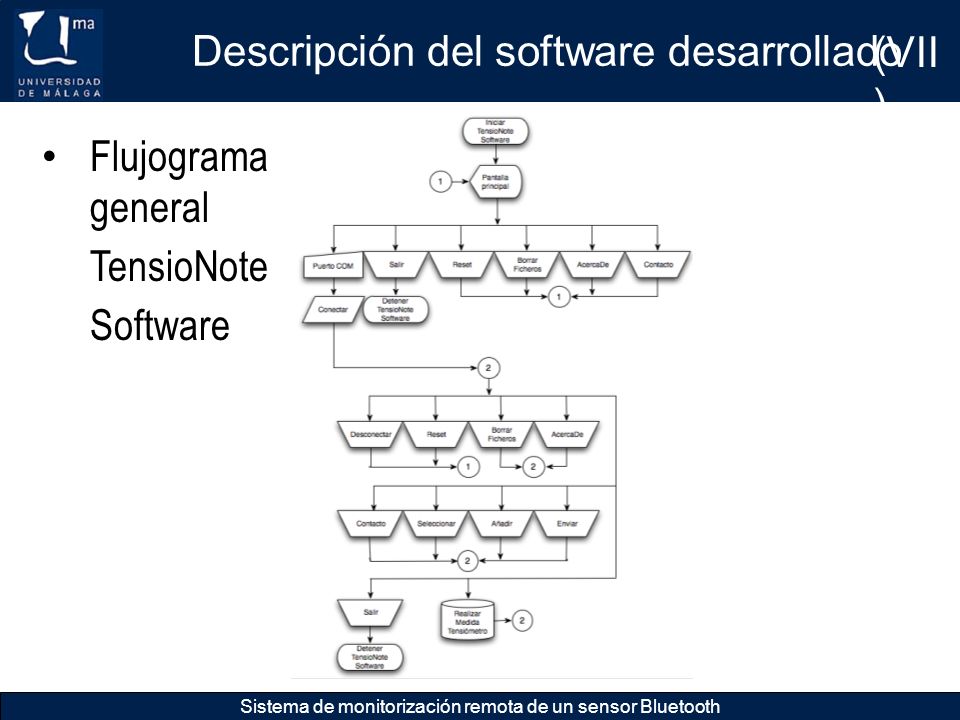

Flujograma general TensioNote Software Sistema de monitorización remota de un sensor Bluetooth

19 Descripción del software desarrollado (VIII)
Flujogramas Conectar, Desconectar y Salir Sistema de monitorización remota de un sensor Bluetooth

20 Descripción del software desarrollado (IX)
Flujogramas Reset y Borrar Ficheros Sistema de monitorización remota de un sensor Bluetooth

21 Descripción del software desarrollado (X)

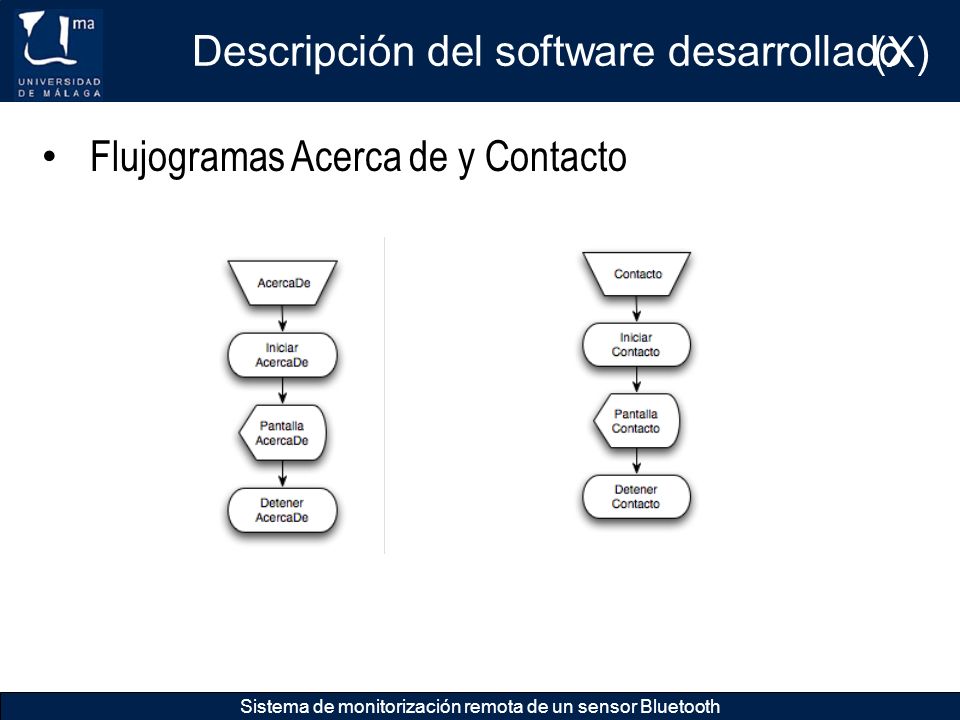

Flujogramas Acerca de y Contacto Sistema de monitorización remota de un sensor Bluetooth

22 Descripción del software desarrollado (XI)

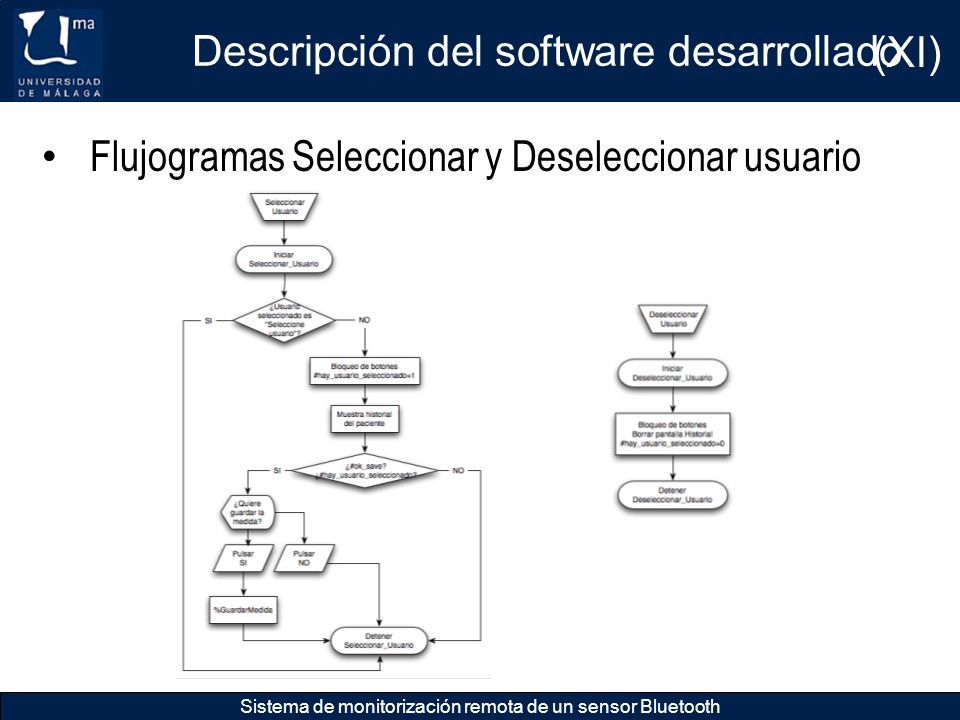

Flujogramas Seleccionar y Deseleccionar usuario Sistema de monitorización remota de un sensor Bluetooth

23 Descripción del software desarrollado (XII)

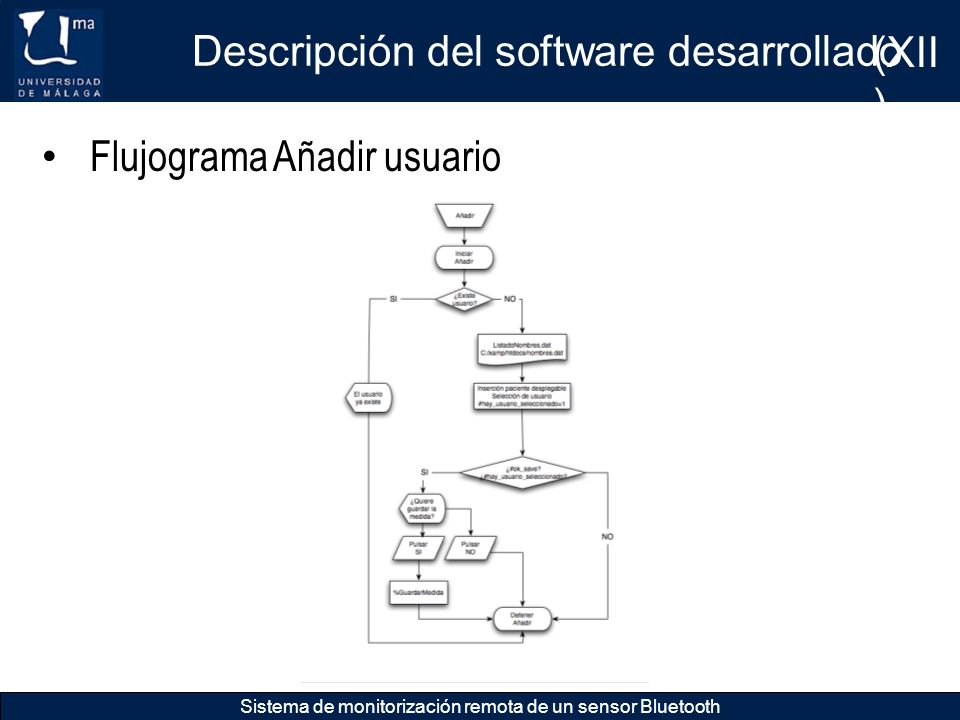

Flujograma Añadir usuario Sistema de monitorización remota de un sensor Bluetooth

24 Descripción del software desarrollado (XIII)
Flujograma ComCallback Sistema de monitorización remota de un sensor Bluetooth

25 Descripción del software desarrollado (XIV)

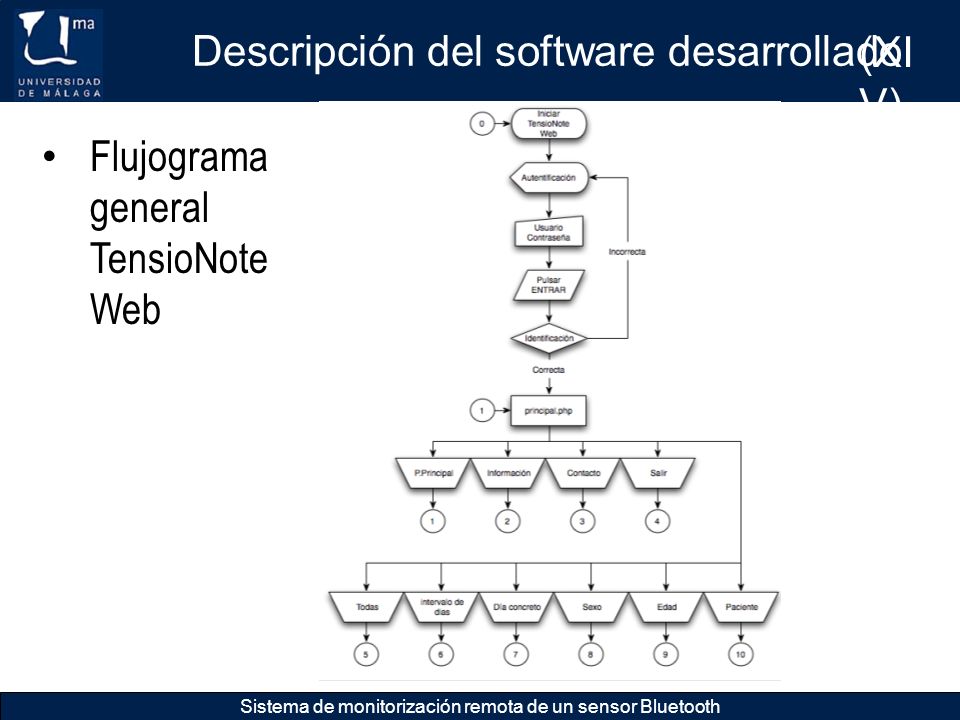

Flujograma general TensioNote Web Sistema de monitorización remota de un sensor Bluetooth

26 Descripción del software desarrollado (XV)
Flujogramas todas las medidas e intervalo de días Sistema de monitorización remota de un sensor Bluetooth

27 Sistema de monitorización remota de un sensor Bluetooth
Pruebas Entorno de pruebas Sistema de monitorización remota de un sensor Bluetooth

28 Sistema de monitorización remota de un sensor Bluetooth
Pruebas (II) Pruebas realizadas Prueba de los comandos del medidor de presión arterial. Aplicación TensioNote Software: Pruebas sobre el código: Ejecución, contenido de las variables, todas las posibles acciones del usuario cubiertas. Pruebas de funcionamientos: Los botones y el desplegable de pacientes realizan su función, historial, guardado y análisis de la medida, bloque y desbloqueo de botones y pantallas de información … Sistema de monitorización remota de un sensor Bluetooth

29 Sistema de monitorización remota de un sensor Bluetooth
Pruebas (III) Pruebas realizadas Interfaz Web TensioNote Web: Identificación, botones, formularios, calendario, desplegable de pacientes, desconexión 10 min o cerrado … Comunicación entre el tensiómetro y TensioNote Software: Conexión, datos obtenidos, desconexión … Comunicación con la interfaz Web TensioNote Web: Servidor web, acceso desde la red local e internet, diferentes navegadores ... Sistema de monitorización remota de un sensor Bluetooth

30 Manual de instalación y uso

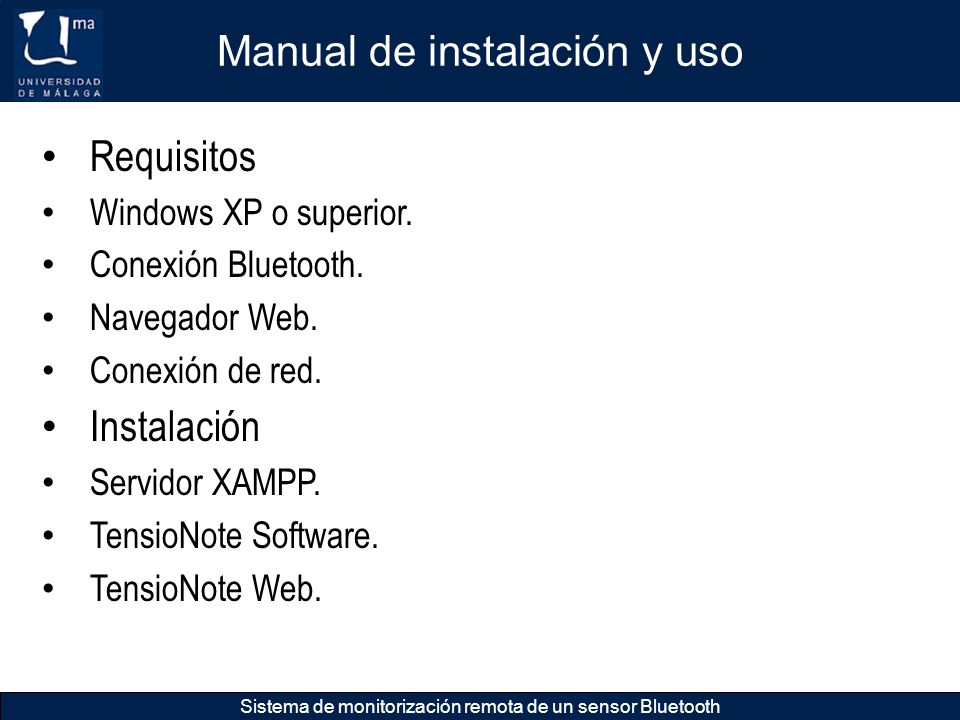

Requisitos Windows XP o superior. Conexión Bluetooth. Navegador Web. Conexión de red. Instalación Servidor XAMPP. TensioNote Software. TensioNote Web. Sistema de monitorización remota de un sensor Bluetooth

31 Manual de instalación y uso (II)

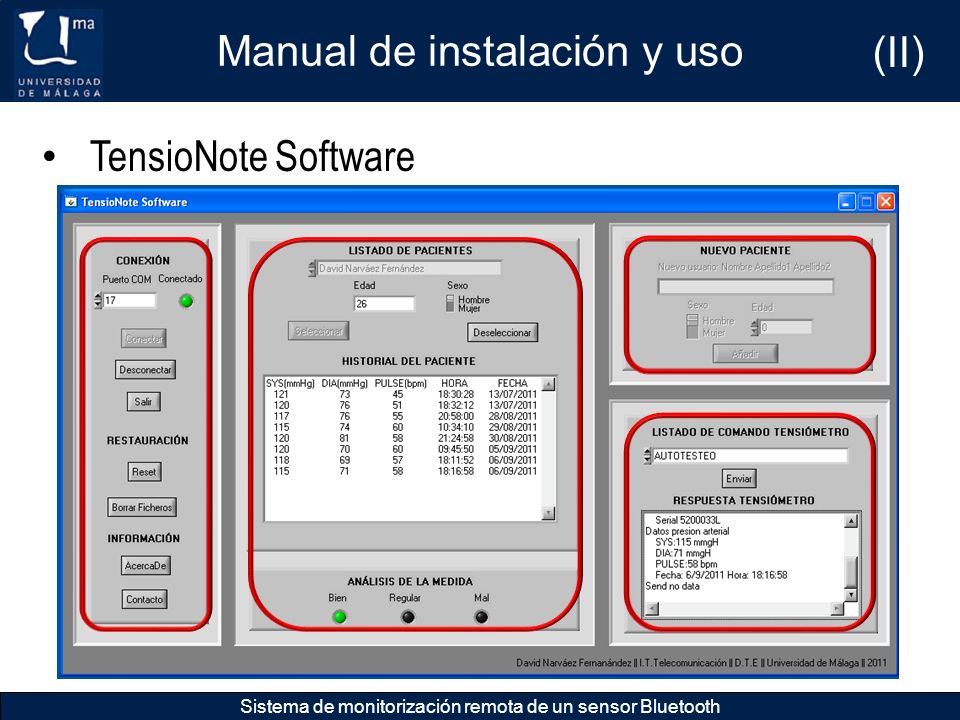

TensioNote Software Sistema de monitorización remota de un sensor Bluetooth

32 Manual de instalación y uso (III)

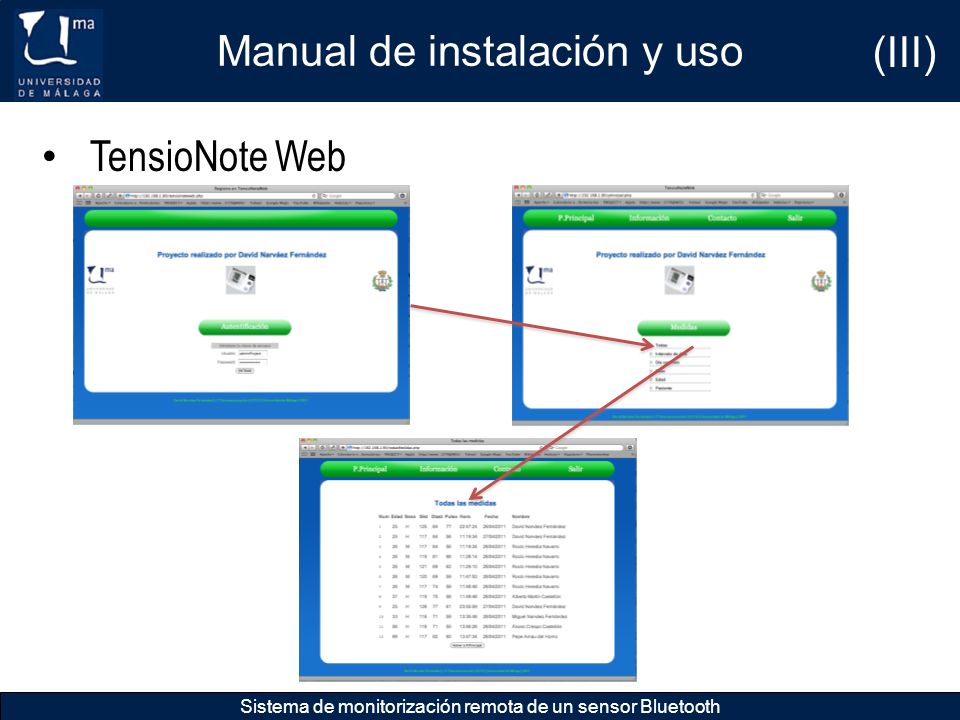

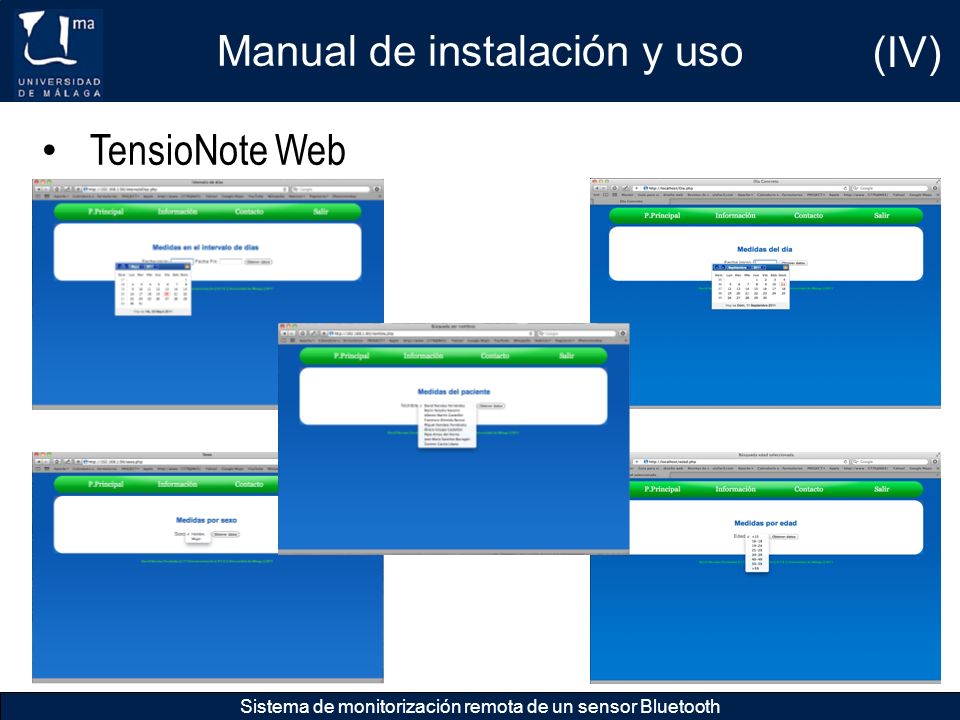

TensioNote Web Sistema de monitorización remota de un sensor Bluetooth

33 Manual de instalación y uso (IV)
TensioNote Web Sistema de monitorización remota de un sensor Bluetooth

34 Presupuesto del desarrollo del proyecto

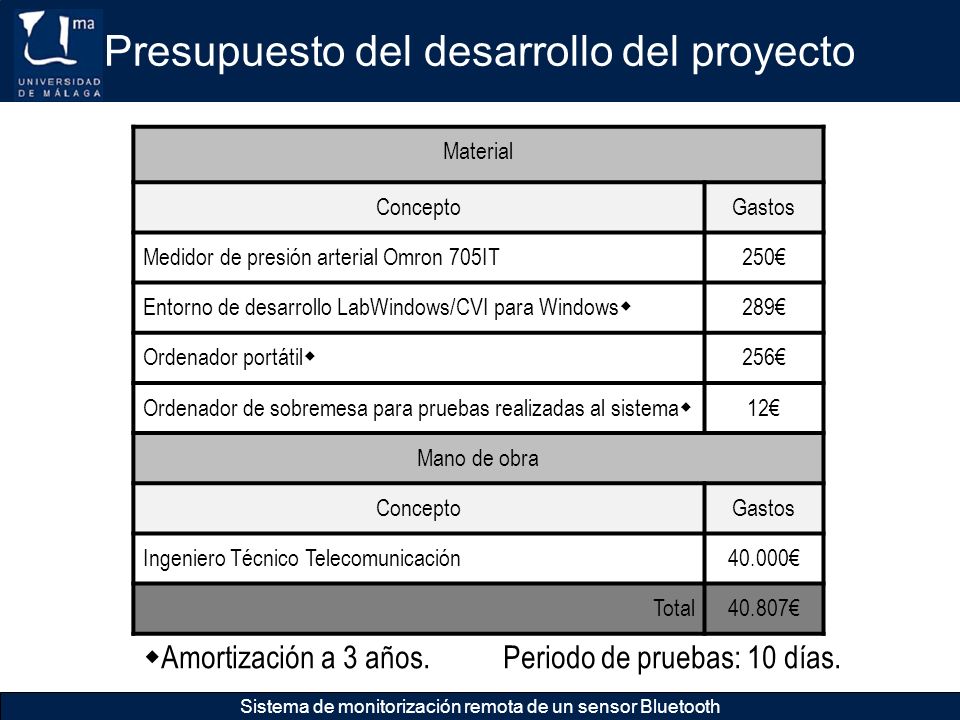

Material Concepto Gastos Medidor de presión arterial Omron 705IT 250€ Entorno de desarrollo LabWindows/CVI para Windows 289€ Ordenador portátil 256€ Ordenador de sobremesa para pruebas realizadas al sistema 12€ Mano de obra Ingeniero Técnico Telecomunicación 40.000€ Total 40.807€ Amortización a 3 años Periodo de pruebas: 10 días. Sistema de monitorización remota de un sensor Bluetooth

35 Conclusiones y líneas futuras

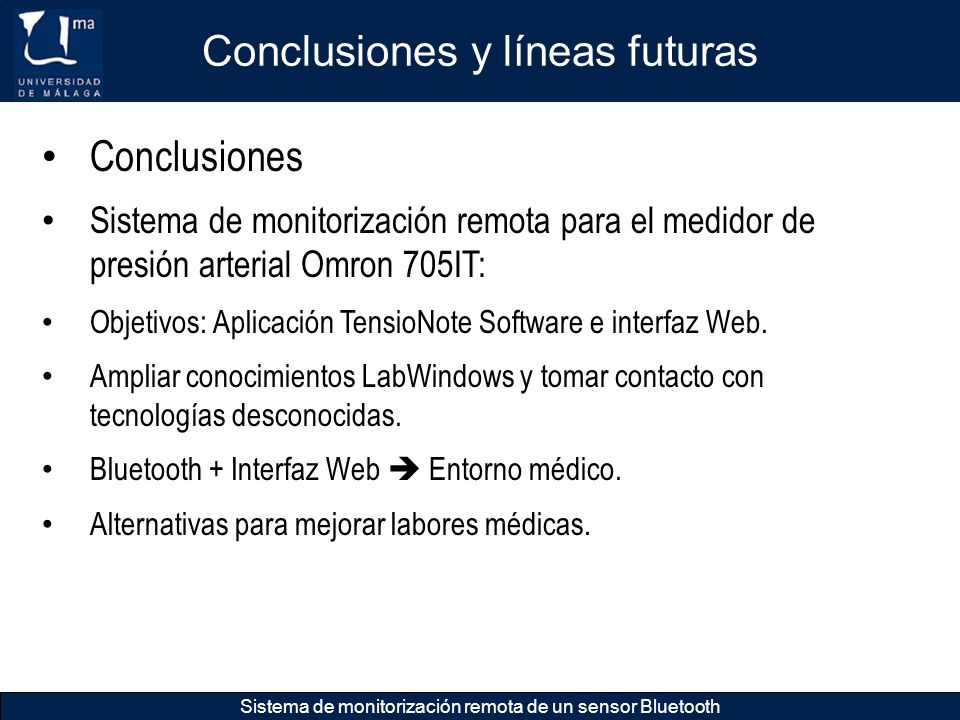

Sistema de monitorización remota para el medidor de presión arterial Omron 705IT: Objetivos: Aplicación TensioNote Software e interfaz Web. Ampliar conocimientos LabWindows y tomar contacto con tecnologías desconocidas. Bluetooth + Interfaz Web  Entorno médico. Alternativas para mejorar labores médicas. Sistema de monitorización remota de un sensor Bluetooth

36 Conclusiones y líneas futuras (II)

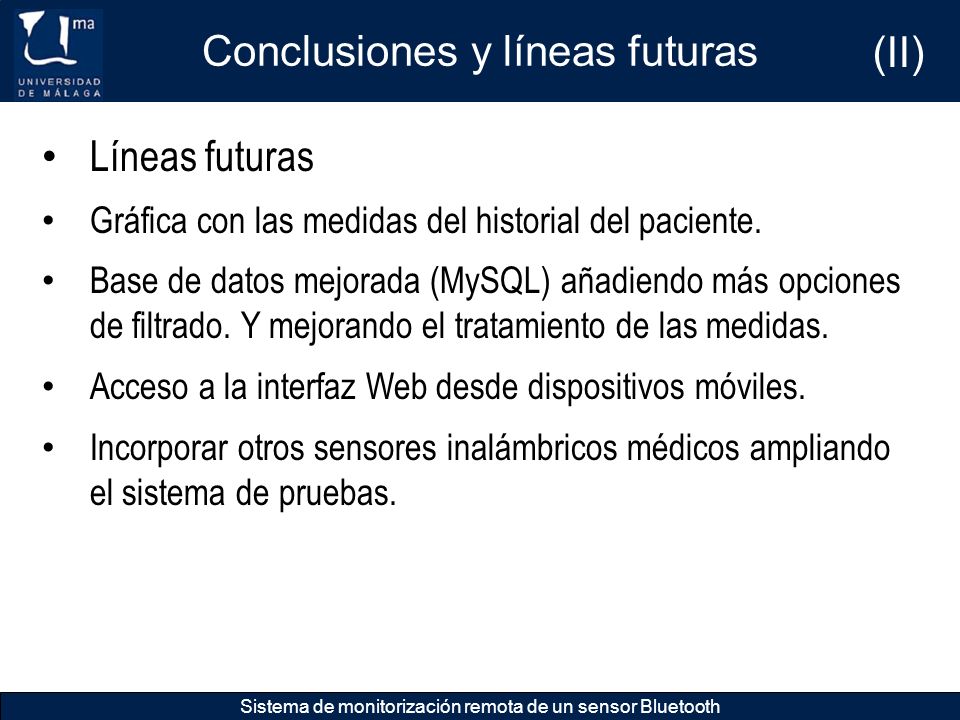

Gráfica con las medidas del historial del paciente. Base de datos mejorada (MySQL) añadiendo más opciones de filtrado. Y mejorando el tratamiento de las medidas. Acceso a la interfaz Web desde dispositivos móviles. Incorporar otros sensores inalámbricos médicos ampliando el sistema de pruebas. Sistema de monitorización remota de un sensor Bluetooth

37 Demostración práctica

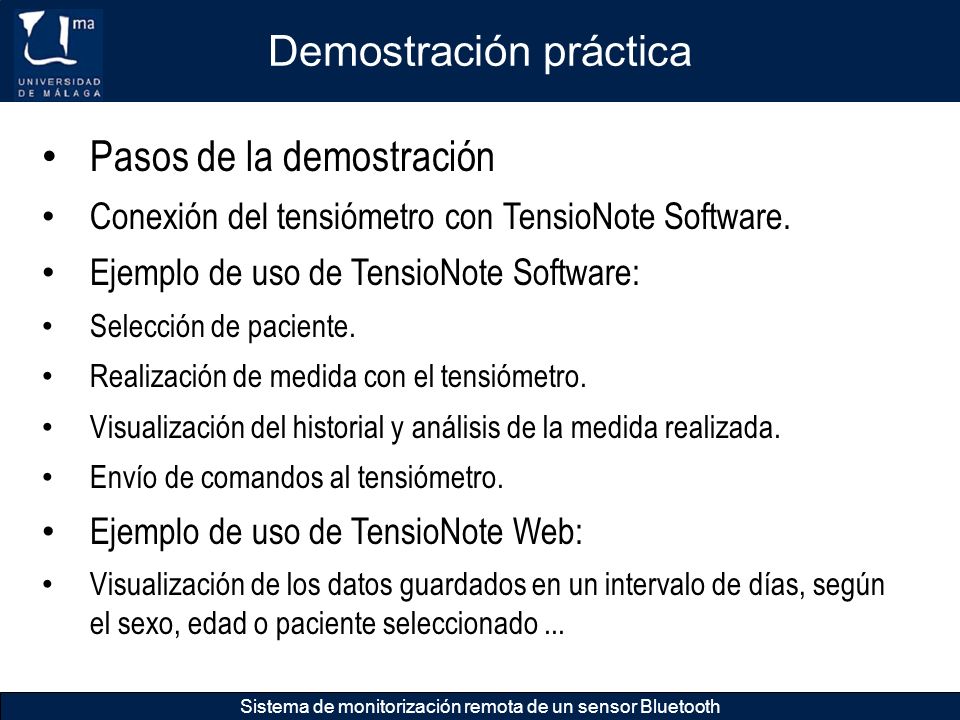

Pasos de la demostración Conexión del tensiómetro con TensioNote Software. Ejemplo de uso de TensioNote Software: Selección de paciente. Realización de medida con el tensiómetro. Visualización del historial y análisis de la medida realizada. Envío de comandos al tensiómetro. Ejemplo de uso de TensioNote Web: Visualización de los datos guardados en un intervalo de días, según el sexo, edad o paciente seleccionado ... Sistema de monitorización remota de un sensor Bluetooth

38 Sistema de monitorización remota de un sensor Bluetooth
Proyecto Fin de Carrera Sistema de monitorización remota de un sensor Bluetooth Realizado por: David Narváez Fernández Dirigido por: Eduardo Casilari Pérez Dto. Tecnología Electrónica – UNIVERSIDAD DE MÁLAGA Málaga, XX de Septiembre de 2011
