Presentación del tema: "ESTRUCTURAS TECNOLOGÍAS 1º ESO"— Transcripción de la presentación:

1 ESTRUCTURAS TECNOLOGÍAS 1º ESO
DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

2 ESTRUCTURA. DEFINICIÓN
ESTRUCTURAS DEFINICIÓN ESTRUCTURA ESTRUCTURA. DEFINICIÓN Una estructura es un conjunto de elementos estáticos (sin posibilidad de movimiento) unidos entre sí para soportar un conjunto de cargas. Imagina que levantas un libro sobre la palma de tu mano. CARGA El libro pesa sobre la mano (carga) y a la vez, tú (estructura) estás haciendo fuerza con el brazo para sostenerlo (esfuerzo). ESTRUCTURA DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

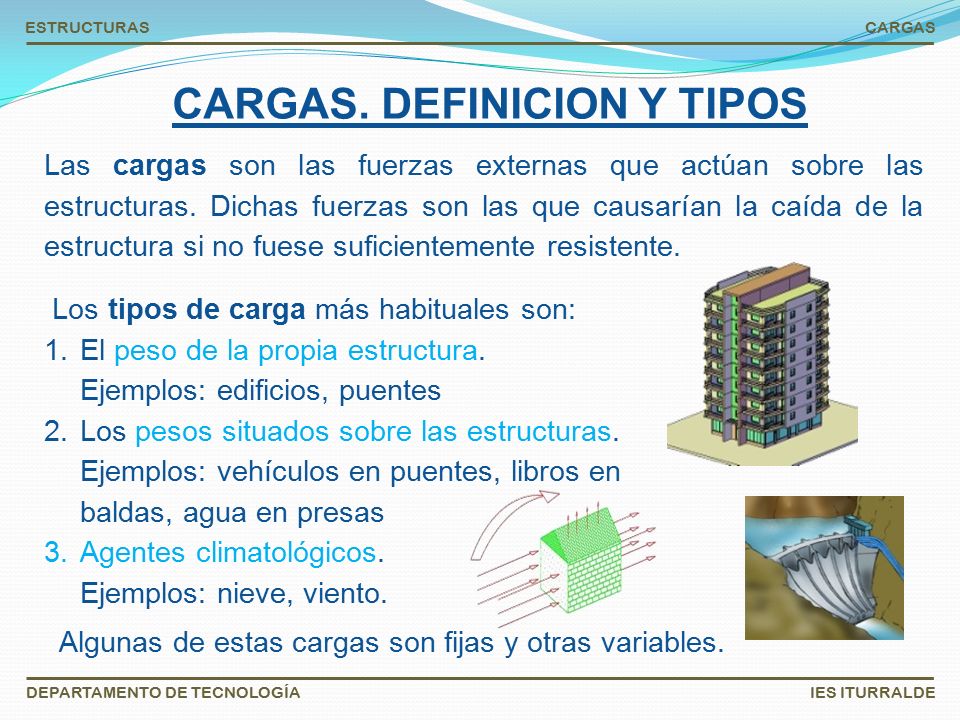

3 CARGAS. DEFINICION Y TIPOS
ESTRUCTURAS CARGAS CARGAS. DEFINICION Y TIPOS Las cargas son las fuerzas externas que actúan sobre las estructuras. Dichas fuerzas son las que causarían la caída de la estructura si no fuese suficientemente resistente. Los tipos de carga más habituales son: El peso de la propia estructura Ejemplos: edificios, puentes Los pesos situados sobre las estructuras. Ejemplos: vehículos en puentes, libros en baldas, agua en presas Agentes climatológicos Ejemplos: nieve, viento. Algunas de estas cargas son fijas y otras variables. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

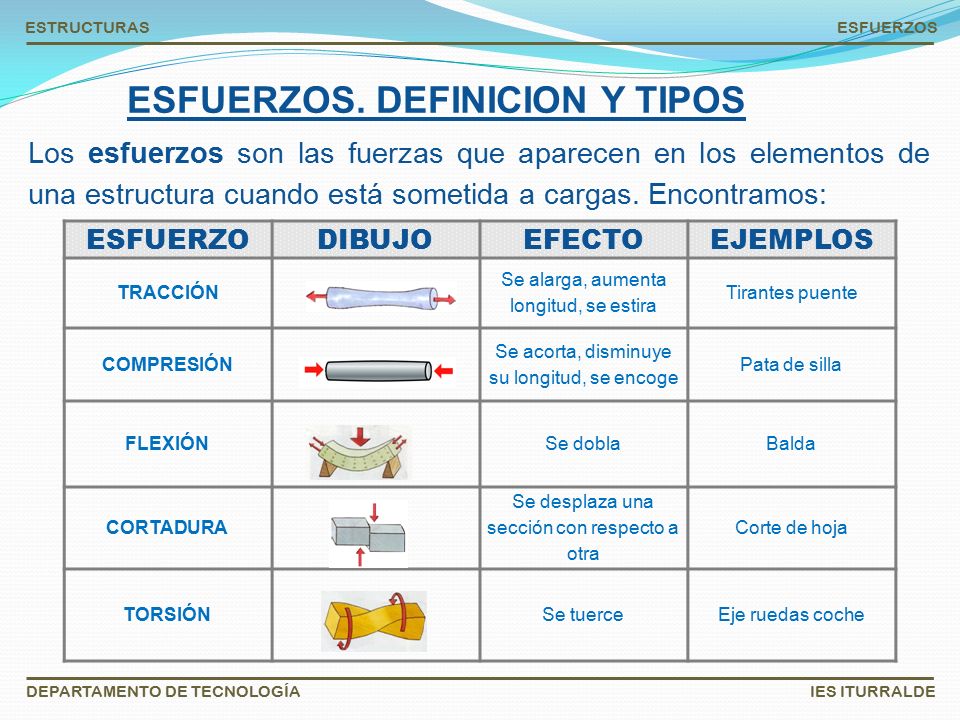

4 ESFUERZOS. DEFINICION Y TIPOS
ESTRUCTURAS ESFUERZOS ESFUERZOS. DEFINICION Y TIPOS Los esfuerzos son las fuerzas que aparecen en los elementos de una estructura cuando está sometida a cargas. Encontramos: ESFUERZO DIBUJO EFECTO EJEMPLOS TRACCIÓN Se alarga, aumenta longitud, se estira Tirantes puente COMPRESIÓN Se acorta, disminuye su longitud, se encoge Pata de silla FLEXIÓN Se dobla Balda CORTADURA Se desplaza una sección con respecto a otra Corte de hoja TORSIÓN Se tuerce Eje ruedas coche DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

5 EJEMPLOS Torsión Compresión Tracción Flexión Flexión Tracción
ESTRUCTURAS EJEMPLOS EJEMPLOS Torsión Compresión Tracción Flexión Flexión Tracción Compresión Torsión Tracción Tracción Flexión Compresión Flexión Flexión Compresión DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

6 EJEMPLOS Torsión Torsión Cortadura Cortadura Flexión Flexión
ESTRUCTURAS EJEMPLOS EJEMPLOS Torsión Torsión Cortadura Cortadura Flexión Flexión Compresión Tracción Tracción Flexión Compresión DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

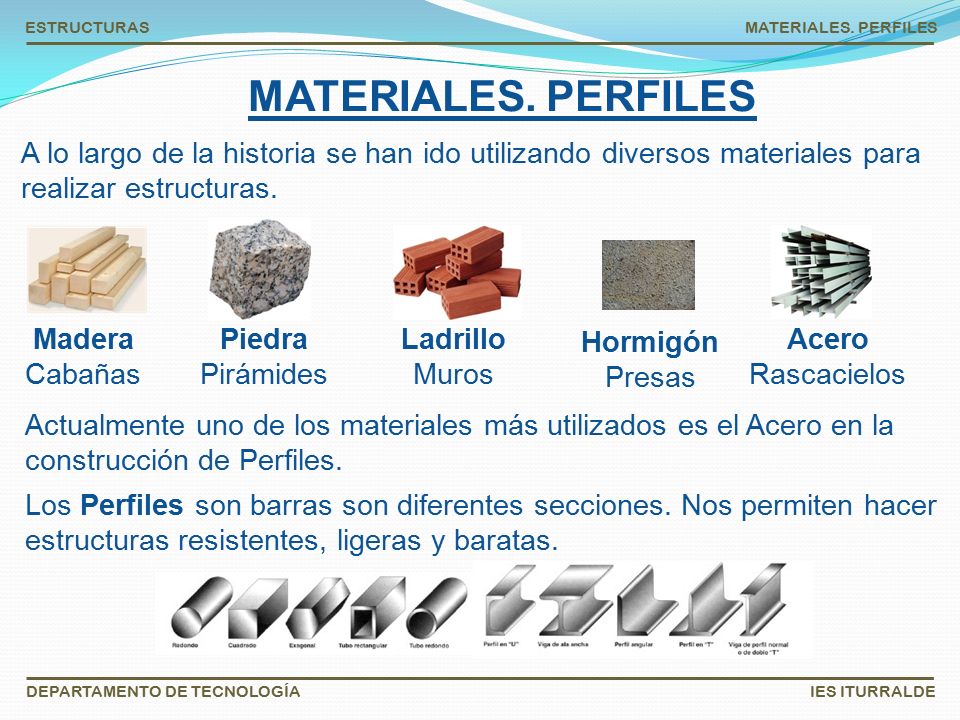

7 ESTRUCTURAS MATERIALES. PERFILES
A lo largo de la historia se han ido utilizando diversos materiales para realizar estructuras. Madera Cabañas Piedra Pirámides Ladrillo Muros Hormigón Presas Acero Rascacielos Actualmente uno de los materiales más utilizados es el Acero en la construcción de Perfiles. Los Perfiles son barras son diferentes secciones. Nos permiten hacer estructuras resistentes, ligeras y baratas. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

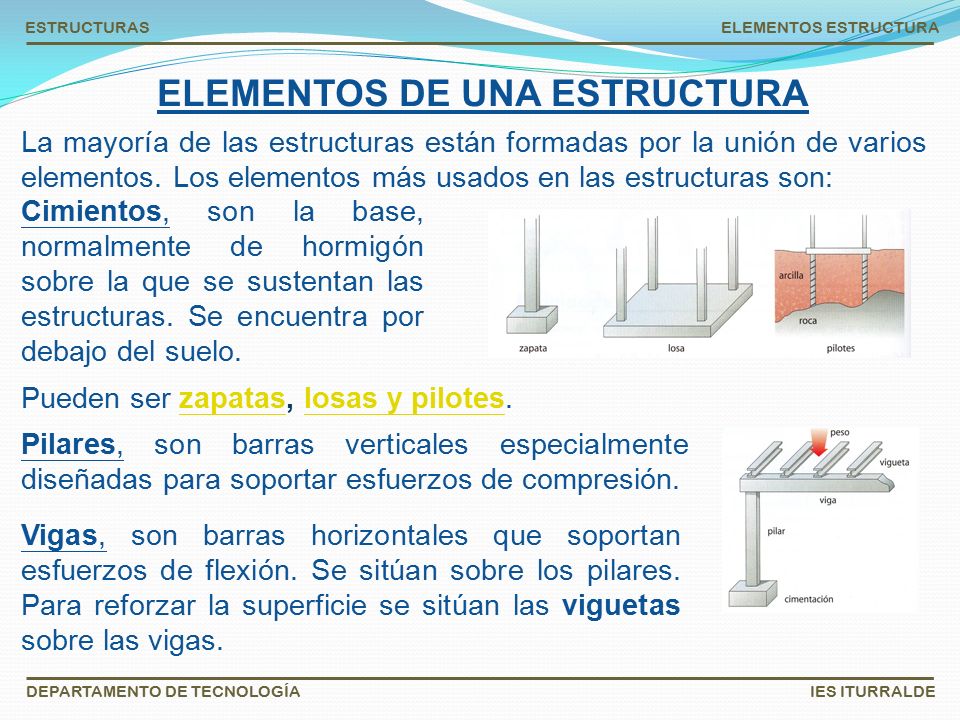

8 ELEMENTOS DE UNA ESTRUCTURA
ESTRUCTURAS ELEMENTOS ESTRUCTURA ELEMENTOS DE UNA ESTRUCTURA La mayoría de las estructuras están formadas por la unión de varios elementos. Los elementos más usados en las estructuras son: Cimientos, son la base, normalmente de hormigón sobre la que se sustentan las estructuras. Se encuentra por debajo del suelo. Pueden ser zapatas, losas y pilotes. Pilares, son barras verticales especialmente diseñadas para soportar esfuerzos de compresión. Vigas, son barras horizontales que soportan esfuerzos de flexión. Se sitúan sobre los pilares. Para reforzar la superficie se sitúan las viguetas sobre las vigas. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

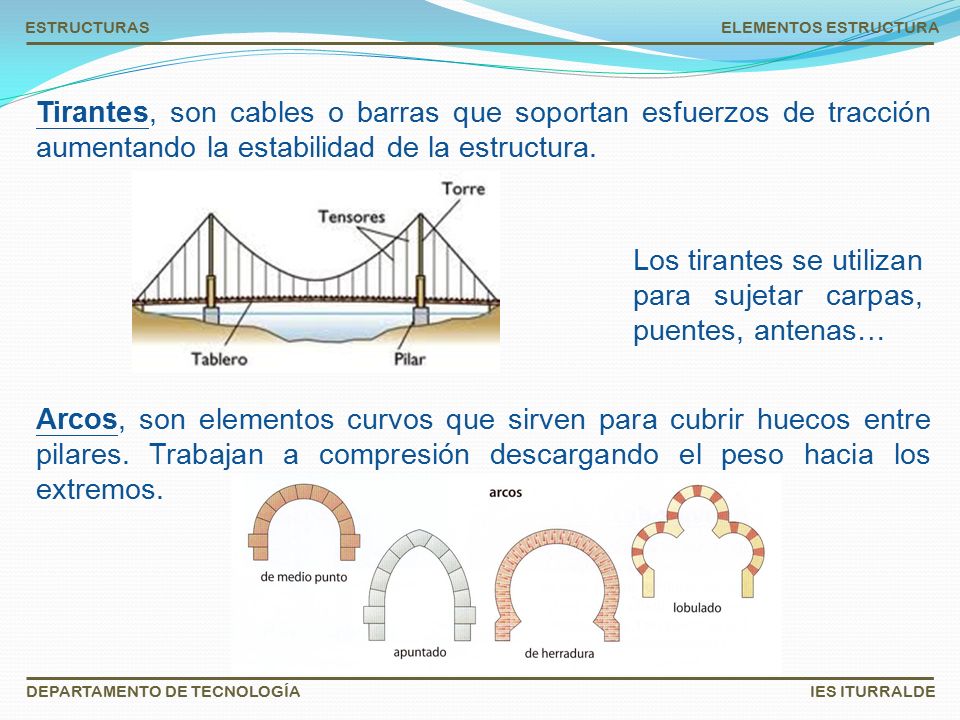

9 Los tirantes se utilizan para sujetar carpas, puentes, antenas…
ESTRUCTURAS ELEMENTOS ESTRUCTURA Tirantes, son cables o barras que soportan esfuerzos de tracción aumentando la estabilidad de la estructura. Los tirantes se utilizan para sujetar carpas, puentes, antenas… Arcos, son elementos curvos que sirven para cubrir huecos entre pilares. Trabajan a compresión descargando el peso hacia los extremos. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

10 ESTRUCTURAS ELEMENTOS ESTRUCTURA
Escuadras o cartelas son elementos de refuerzo en las uniones de los elementos para darle estabilidad. Suelen unirse a la estructura mediante soldadura o tornillos. Escuadras Cartelas Triángulos formas geométrica que no se puede deformar al aplicarle una fuerza. Las cerchas son estructuras trianguladas que sirven para soportar la cubierta de grandes espacios. Riostra Riostras. Son barras o perfiles de acero que refuerzan las estructuras metálicas para darles más rigidez. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

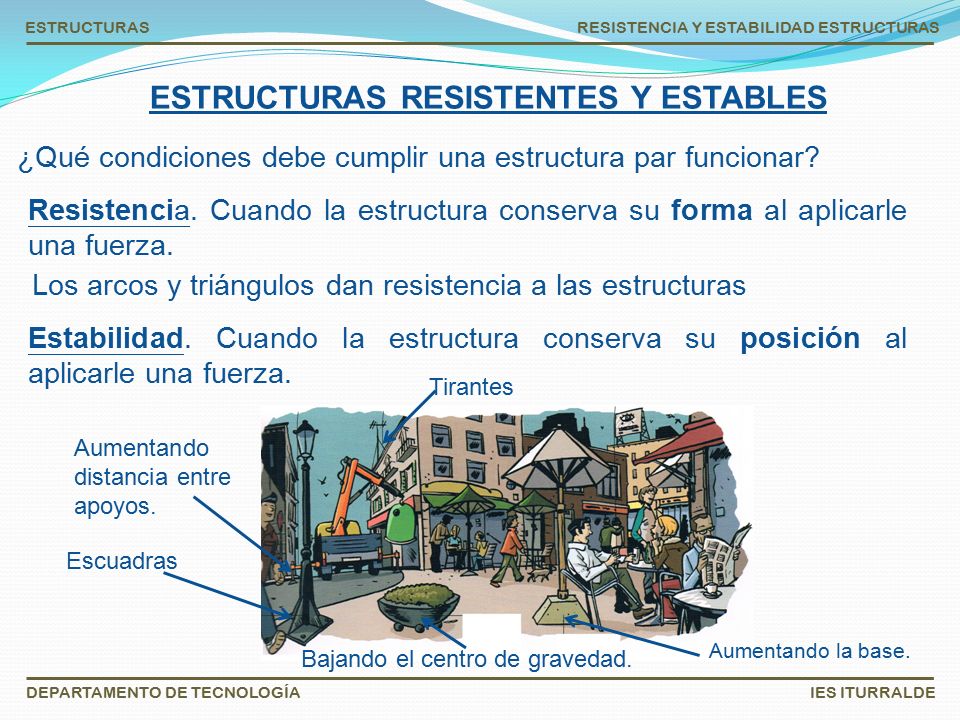

11 ESTRUCTURAS RESISTENTES Y ESTABLES
ESTRUCTURAS RESISTENCIA Y ESTABILIDAD ESTRUCTURAS ESTRUCTURAS RESISTENTES Y ESTABLES ¿Qué condiciones debe cumplir una estructura par funcionar? Resistencia. Cuando la estructura conserva su forma al aplicarle una fuerza. Los arcos y triángulos dan resistencia a las estructuras Estabilidad. Cuando la estructura conserva su posición al aplicarle una fuerza. Tirantes Aumentando distancia entre apoyos. Escuadras Aumentando la base. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE Bajando el centro de gravedad.

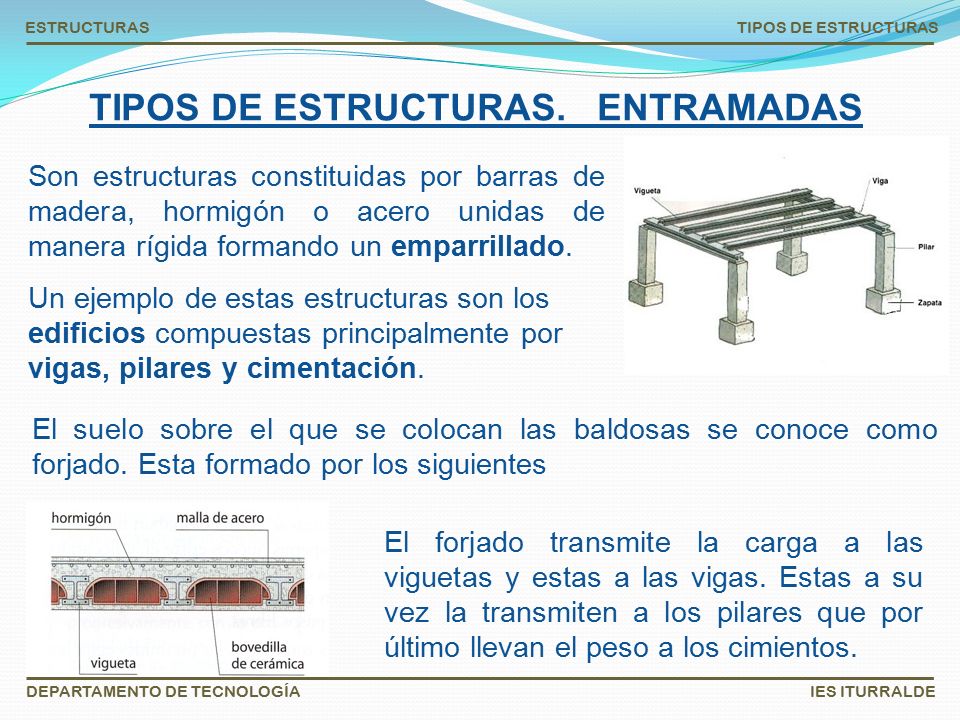

12 TIPOS DE ESTRUCTURAS. ENTRAMADAS
ESTRUCTURAS TIPOS DE ESTRUCTURAS TIPOS DE ESTRUCTURAS. ENTRAMADAS Son estructuras constituidas por barras de madera, hormigón o acero unidas de manera rígida formando un emparrillado. Un ejemplo de estas estructuras son los edificios compuestas principalmente por vigas, pilares y cimentación. El suelo sobre el que se colocan las baldosas se conoce como forjado. Esta formado por los siguientes El forjado transmite la carga a las viguetas y estas a las vigas. Estas a su vez la transmiten a los pilares que por último llevan el peso a los cimientos. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

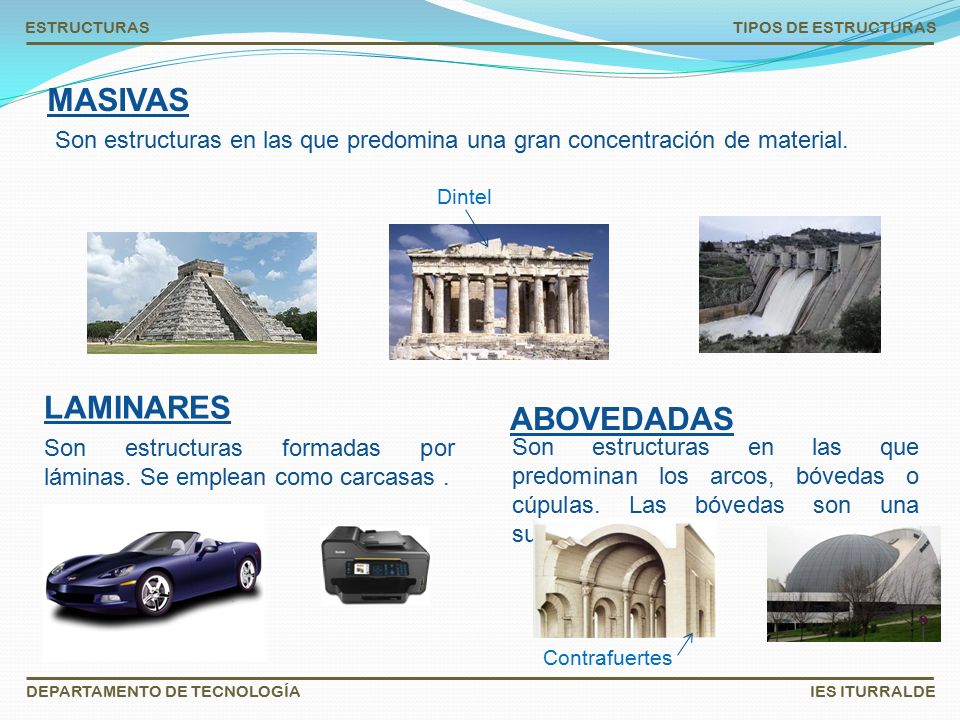

13 MASIVAS LAMINARES ABOVEDADAS
ESTRUCTURAS TIPOS DE ESTRUCTURAS MASIVAS Son estructuras en las que predomina una gran concentración de material. Dintel LAMINARES ABOVEDADAS Son estructuras formadas por láminas. Se emplean como carcasas . Son estructuras en las que predominan los arcos, bóvedas o cúpulas. Las bóvedas son una sucesión de arcos. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE Contrafuertes

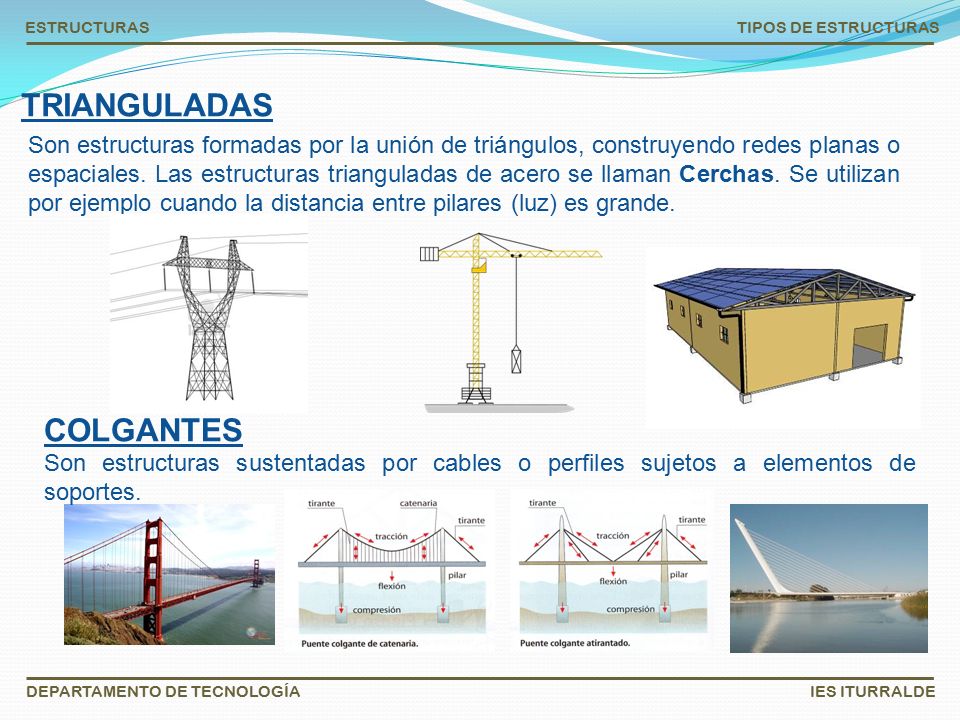

14 TRIANGULADAS COLGANTES
ESTRUCTURAS TIPOS DE ESTRUCTURAS TRIANGULADAS Son estructuras formadas por la unión de triángulos, construyendo redes planas o espaciales. Las estructuras trianguladas de acero se llaman Cerchas. Se utilizan por ejemplo cuando la distancia entre pilares (luz) es grande. COLGANTES Son estructuras sustentadas por cables o perfiles sujetos a elementos de soportes. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

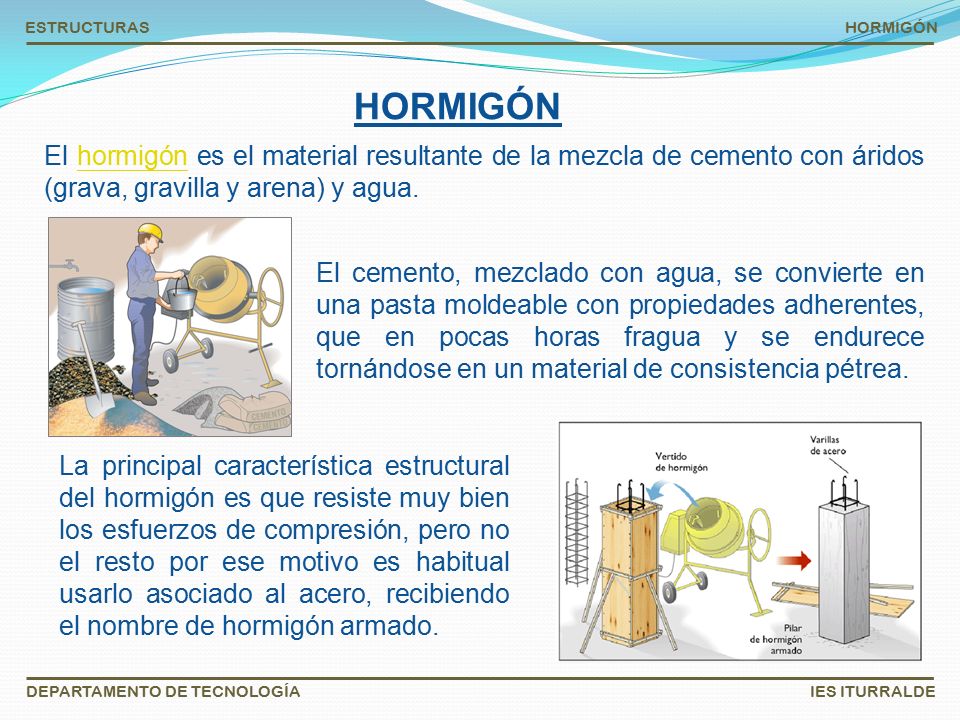

15 ESTRUCTURAS HORMIGÓN HORMIGÓN El hormigón es el material resultante de la mezcla de cemento con áridos (grava, gravilla y arena) y agua. El cemento, mezclado con agua, se convierte en una pasta moldeable con propiedades adherentes, que en pocas horas fragua y se endurece tornándose en un material de consistencia pétrea. La principal característica estructural del hormigón es que resiste muy bien los esfuerzos de compresión, pero no el resto por ese motivo es habitual usarlo asociado al acero, recibiendo el nombre de hormigón armado. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE

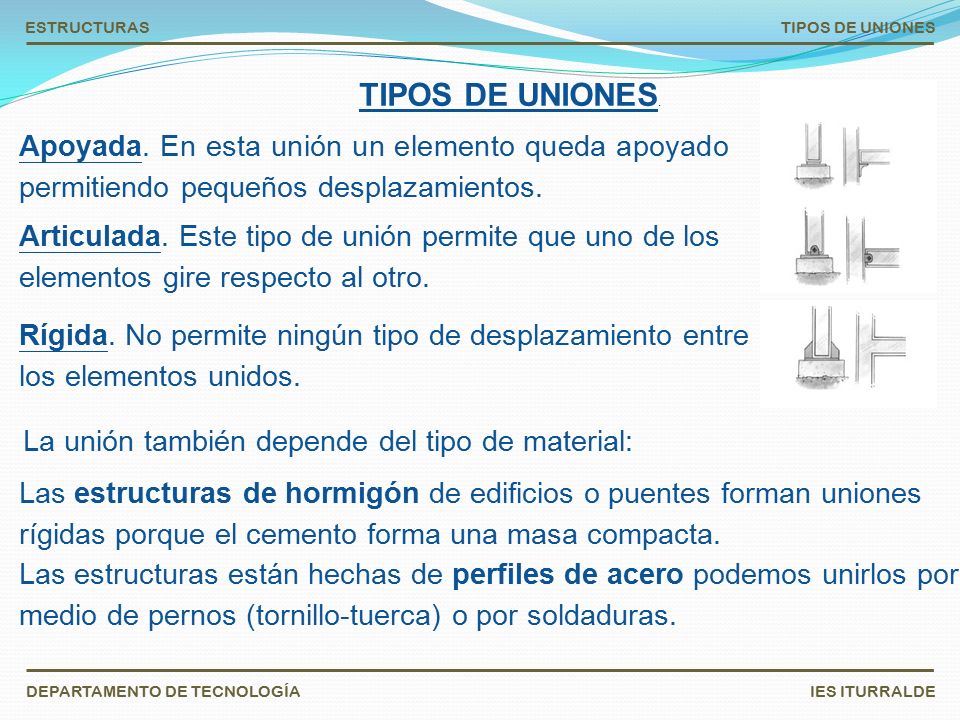

16 ESTRUCTURAS TIPOS DE UNIONES
Apoyada. En esta unión un elemento queda apoyado permitiendo pequeños desplazamientos. Articulada. Este tipo de unión permite que uno de los elementos gire respecto al otro. Rígida. No permite ningún tipo de desplazamiento entre los elementos unidos. La unión también depende del tipo de material: Las estructuras de hormigón de edificios o puentes forman uniones rígidas porque el cemento forma una masa compacta. Las estructuras están hechas de perfiles de acero podemos unirlos por medio de pernos (tornillo-tuerca) o por soldaduras. DEPARTAMENTO DE TECNOLOGÍA IES ITURRALDE
