1 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 1 Llog, s.a. de c.v. Representante exclusivo en México de GE Inspection Technologies

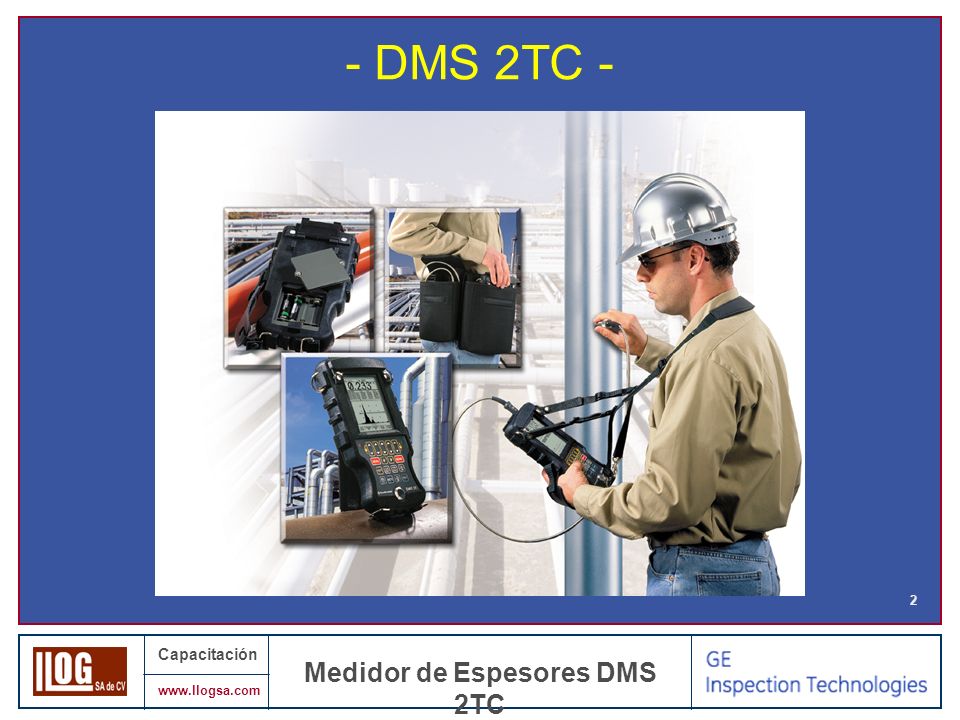

2 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 2 - DMS 2TC -

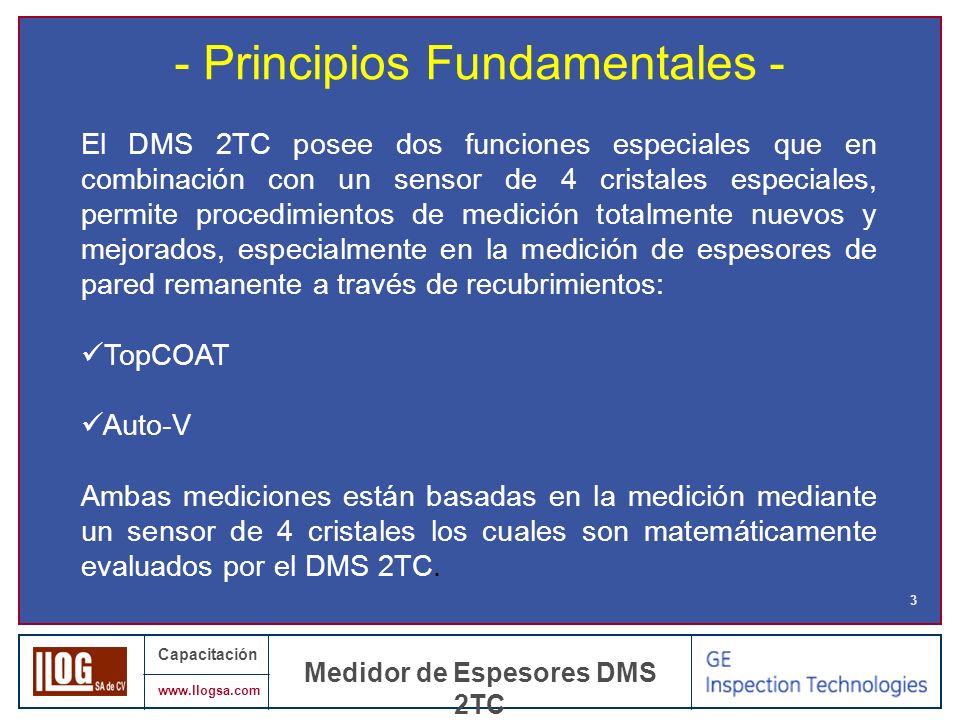

3 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 3 El DMS 2TC posee dos funciones especiales que en combinación con un sensor de 4 cristales especiales, permite procedimientos de medición totalmente nuevos y mejorados, especialmente en la medición de espesores de pared remanente a través de recubrimientos: TopCOAT Auto-V Ambas mediciones están basadas en la medición mediante un sensor de 4 cristales los cuales son matemáticamente evaluados por el DMS 2TC. - Principios Fundamentales -

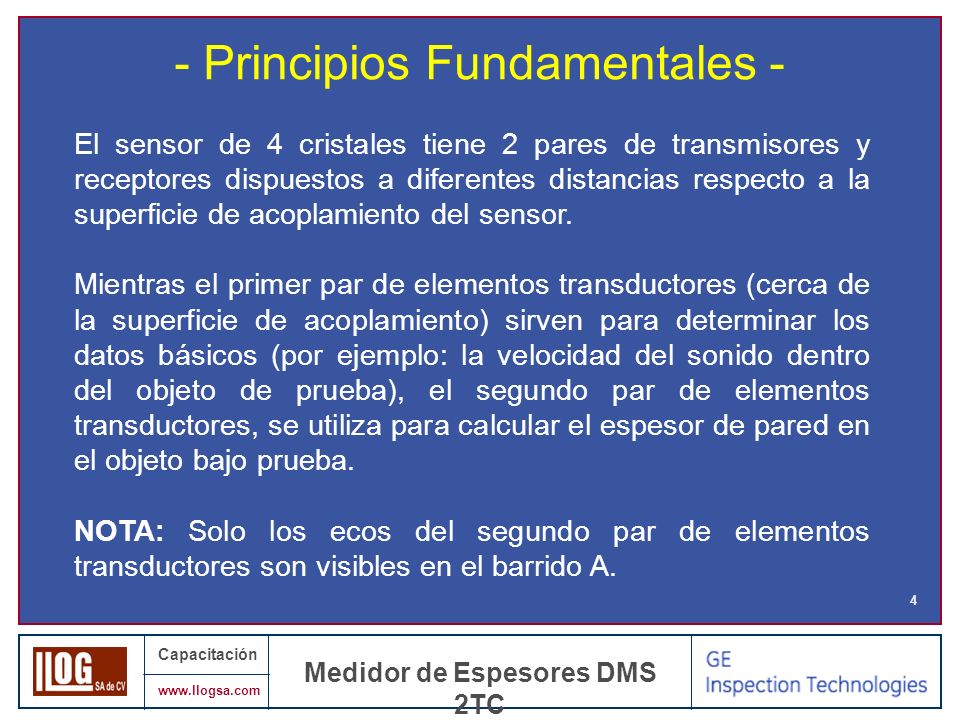

4 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 4 El sensor de 4 cristales tiene 2 pares de transmisores y receptores dispuestos a diferentes distancias respecto a la superficie de acoplamiento del sensor. Mientras el primer par de elementos transductores (cerca de la superficie de acoplamiento) sirven para determinar los datos básicos (por ejemplo: la velocidad del sonido dentro del objeto de prueba), el segundo par de elementos transductores, se utiliza para calcular el espesor de pared en el objeto bajo prueba. NOTA: Solo los ecos del segundo par de elementos transductores son visibles en el barrido A. - Principios Fundamentales -

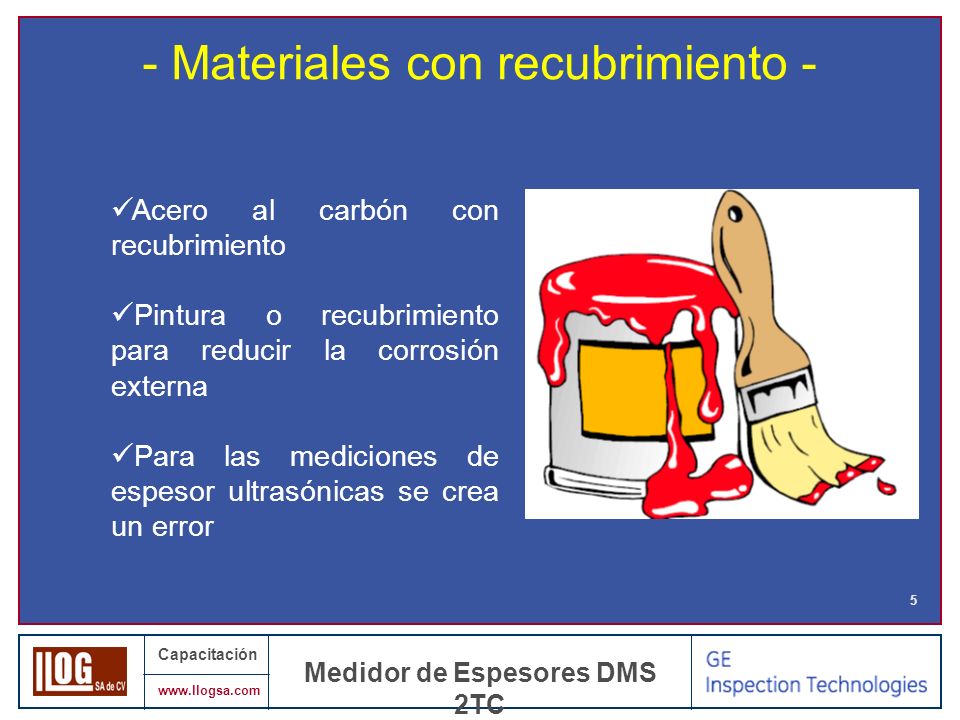

5 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 5 Acero al carbón con recubrimiento Pintura o recubrimiento para reducir la corrosión externa Para las mediciones de espesor ultrasónicas se crea un error - Materiales con recubrimiento -

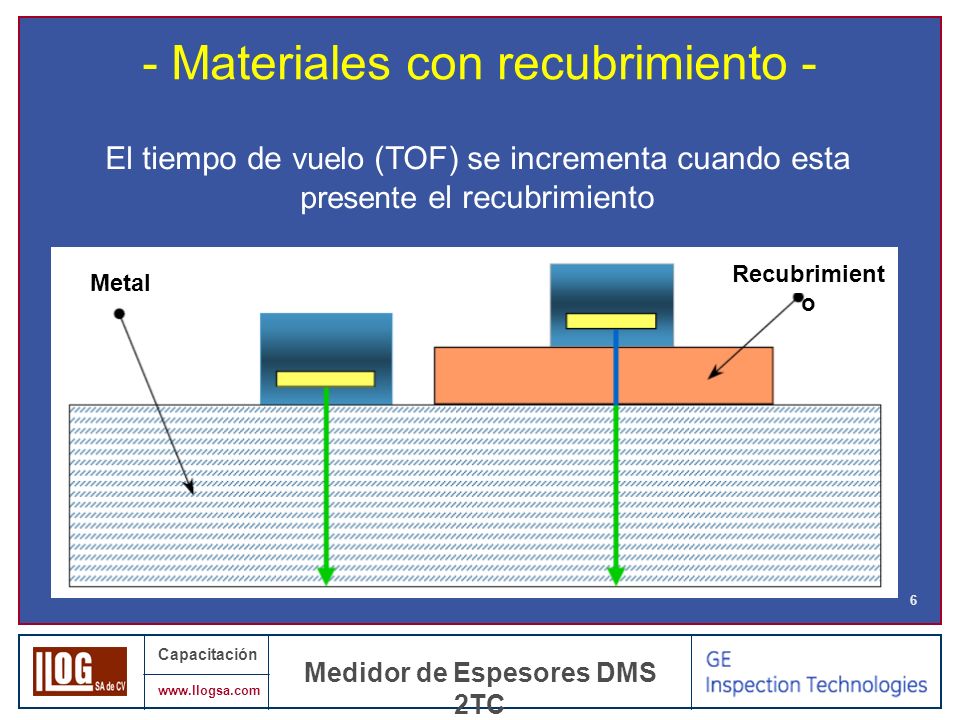

6 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 6 El tiempo de vuelo (TOF) se incrementa cuando esta presente el recubrimiento Metal Recubrimient o - Materiales con recubrimiento -

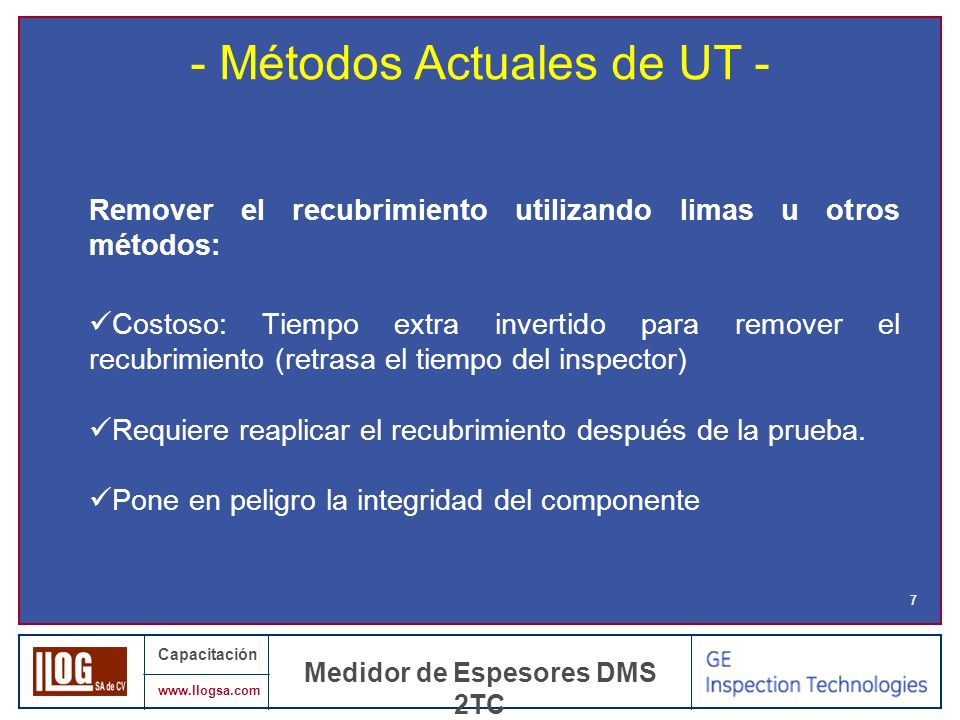

7 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 7 Remover el recubrimiento utilizando limas u otros métodos: Costoso: Tiempo extra invertido para remover el recubrimiento (retrasa el tiempo del inspector) Requiere reaplicar el recubrimiento después de la prueba. Pone en peligro la integridad del componente - Métodos Actuales de UT -

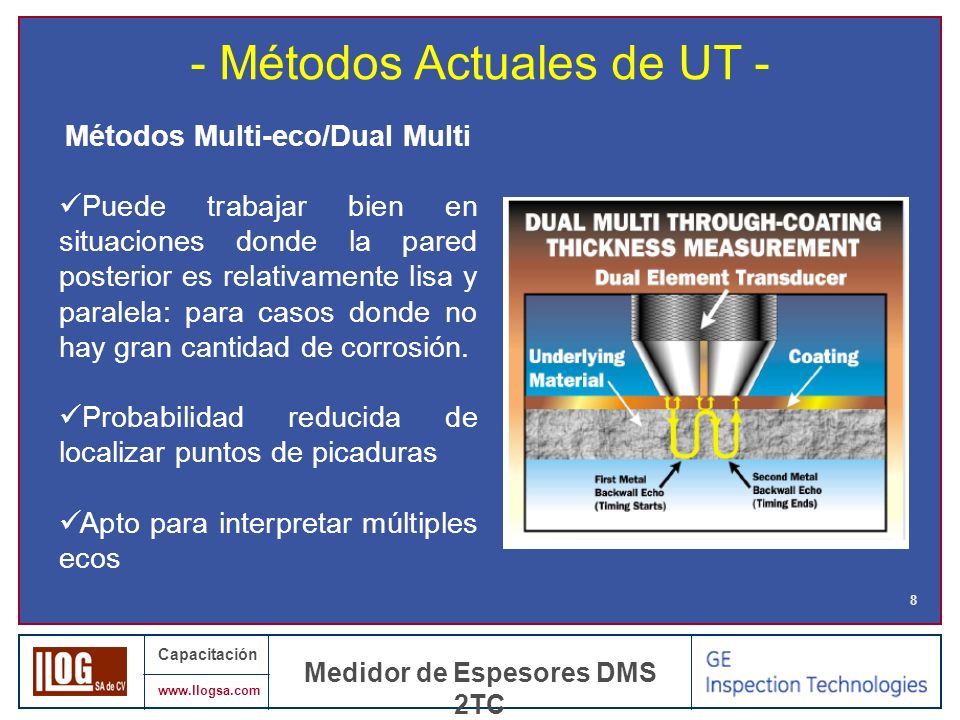

8 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 8 Métodos Multi-eco/Dual Multi Puede trabajar bien en situaciones donde la pared posterior es relativamente lisa y paralela: para casos donde no hay gran cantidad de corrosión. Probabilidad reducida de localizar puntos de picaduras Apto para interpretar múltiples ecos - Métodos Actuales de UT -

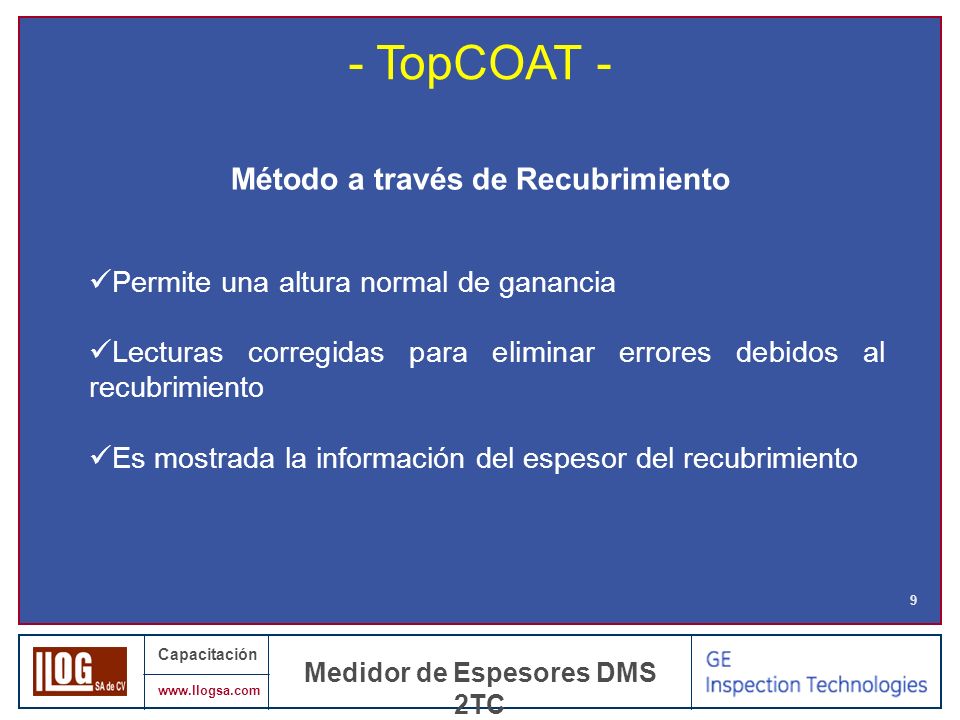

9 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 9 - TopCOAT - Permite una altura normal de ganancia Lecturas corregidas para eliminar errores debidos al recubrimiento Es mostrada la información del espesor del recubrimiento Método a través de Recubrimiento

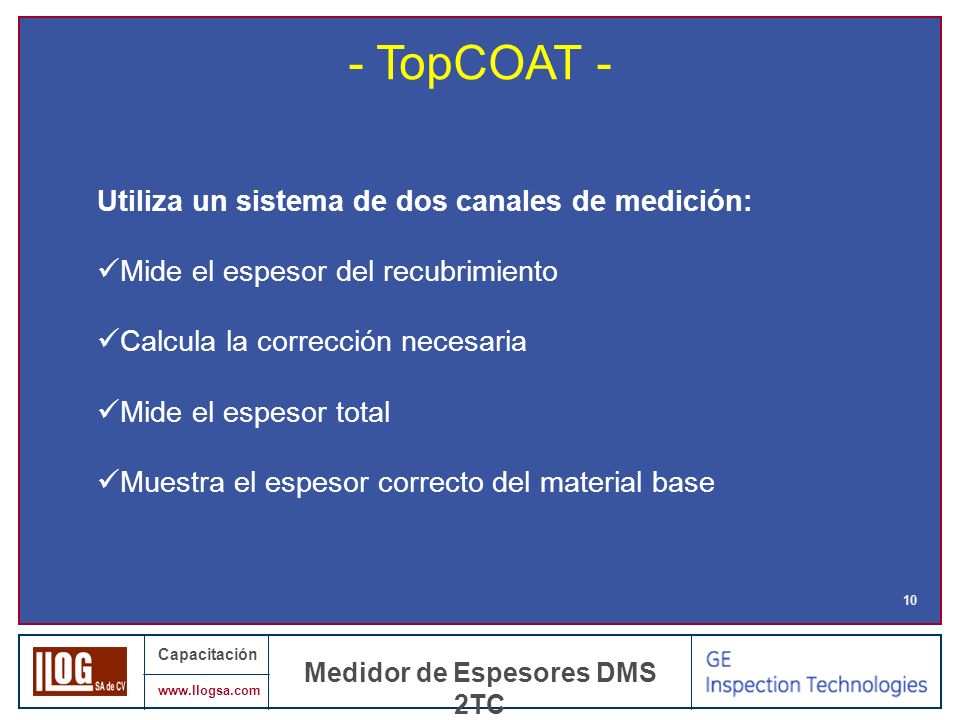

10 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 10 Utiliza un sistema de dos canales de medición: Mide el espesor del recubrimiento Calcula la corrección necesaria Mide el espesor total Muestra el espesor correcto del material base - TopCOAT -

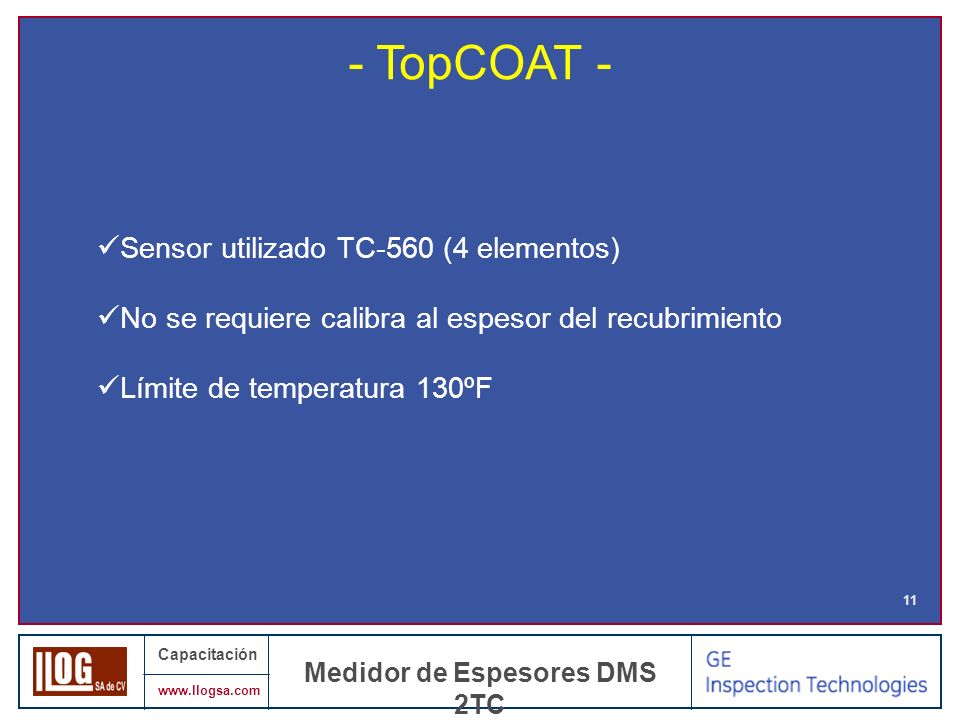

11 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 11 Sensor utilizado TC-560 (4 elementos) No se requiere calibra al espesor del recubrimiento Límite de temperatura 130ºF - TopCOAT -

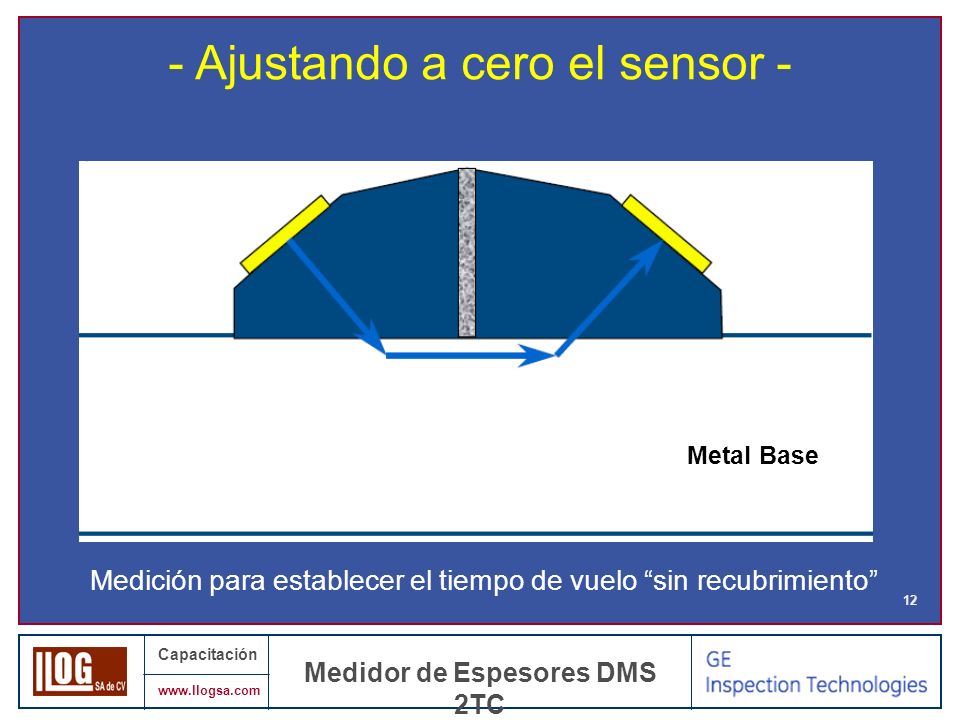

12 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 12 Metal Base Medición para establecer el tiempo de vuelo “sin recubrimiento” - Ajustando a cero el sensor -

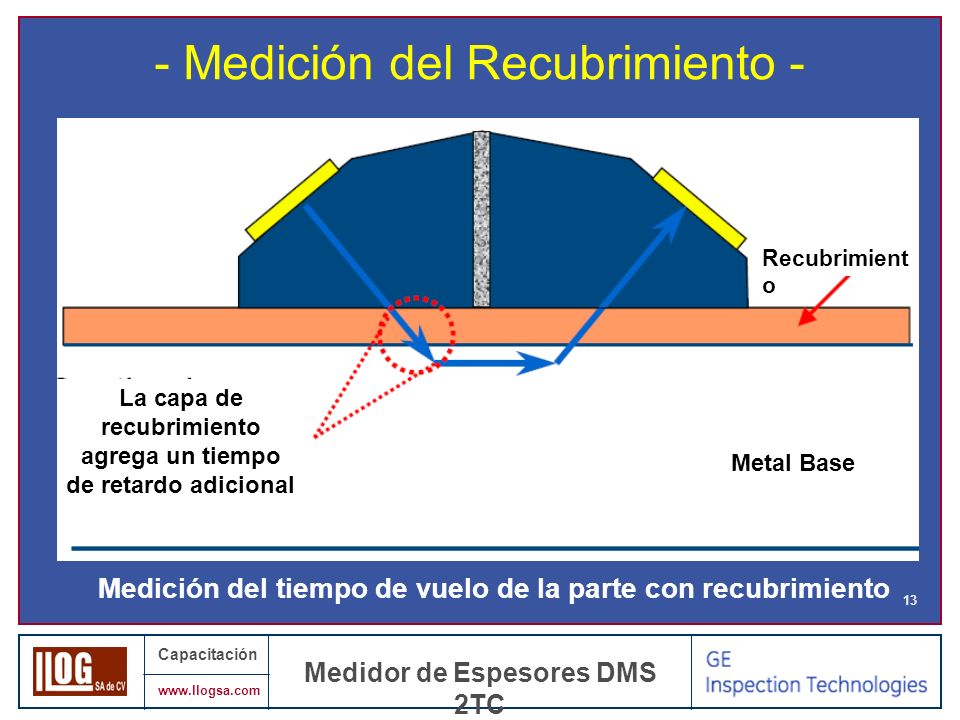

13 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 13 Medición del tiempo de vuelo de la parte con recubrimiento Recubrimient o Metal Base La capa de recubrimiento agrega un tiempo de retardo adicional - Medición del Recubrimiento -

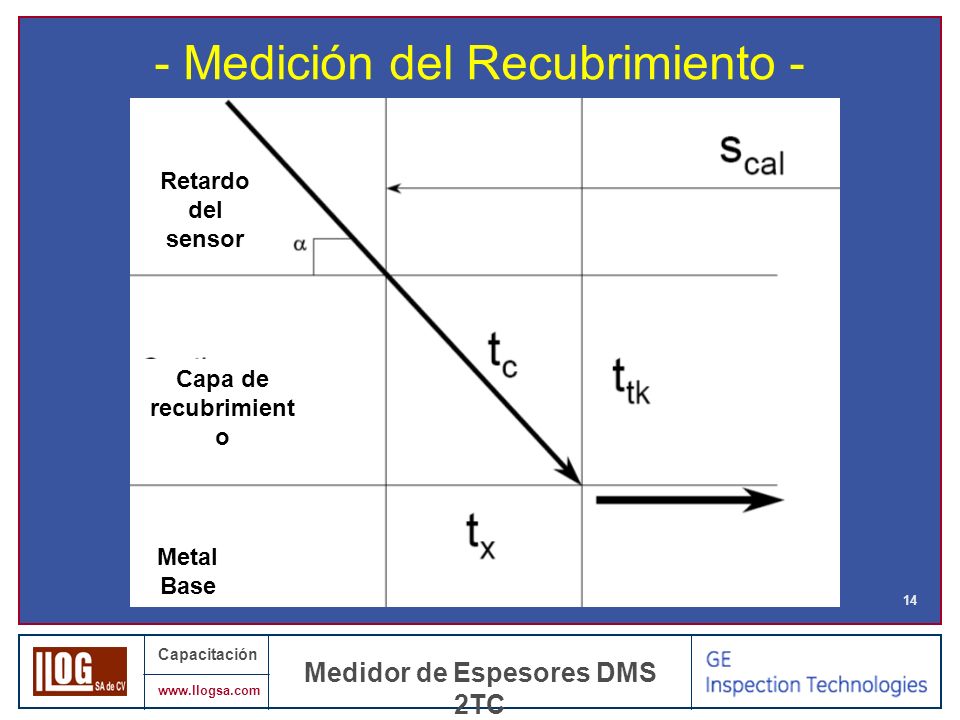

14 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 14 Retardo del sensor Capa de recubrimient o Metal Base - Medición del Recubrimiento -

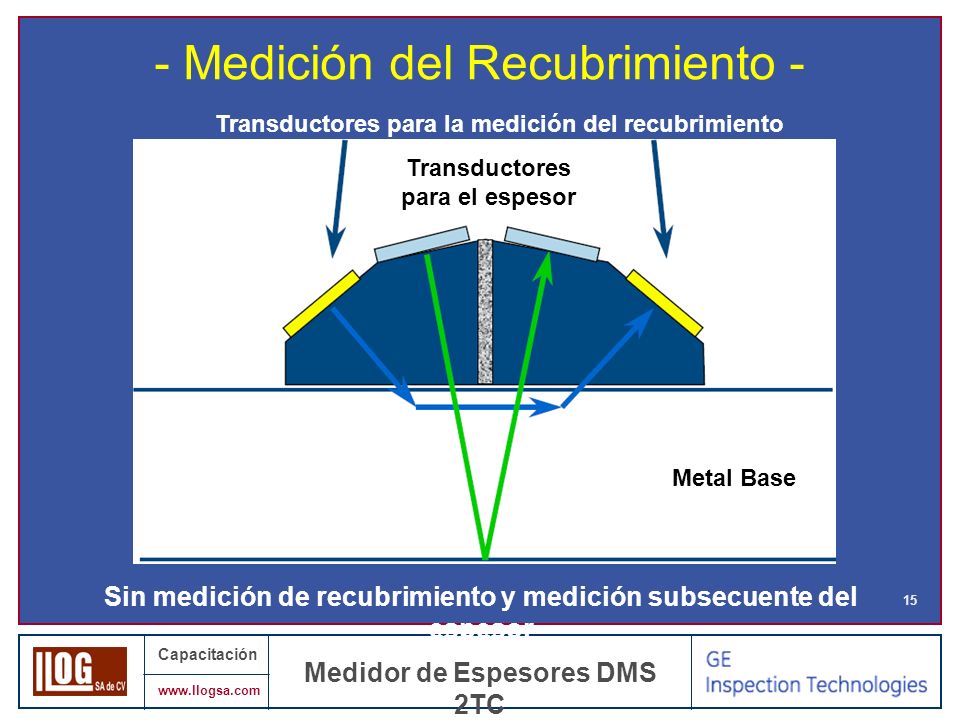

15 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 15 Sin medición de recubrimiento y medición subsecuente del espesor Transductores para la medición del recubrimiento Metal Base Transductores para el espesor - Medición del Recubrimiento -

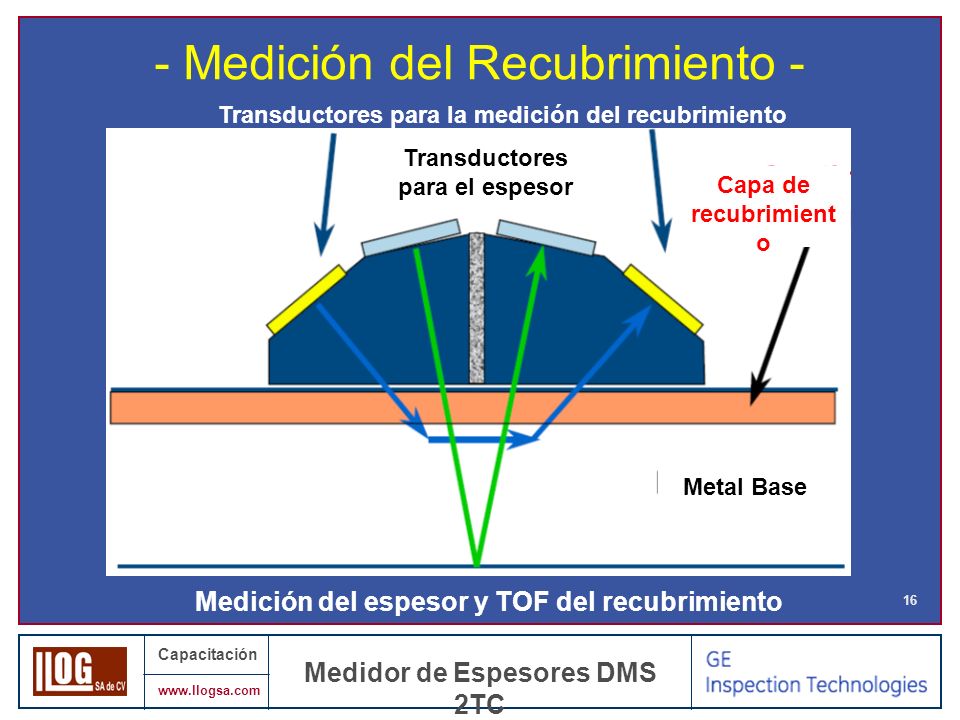

16 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 16 Medición del espesor y TOF del recubrimiento Transductores para la medición del recubrimiento Metal Base Transductores para el espesor Capa de recubrimient o - Medición del Recubrimiento -

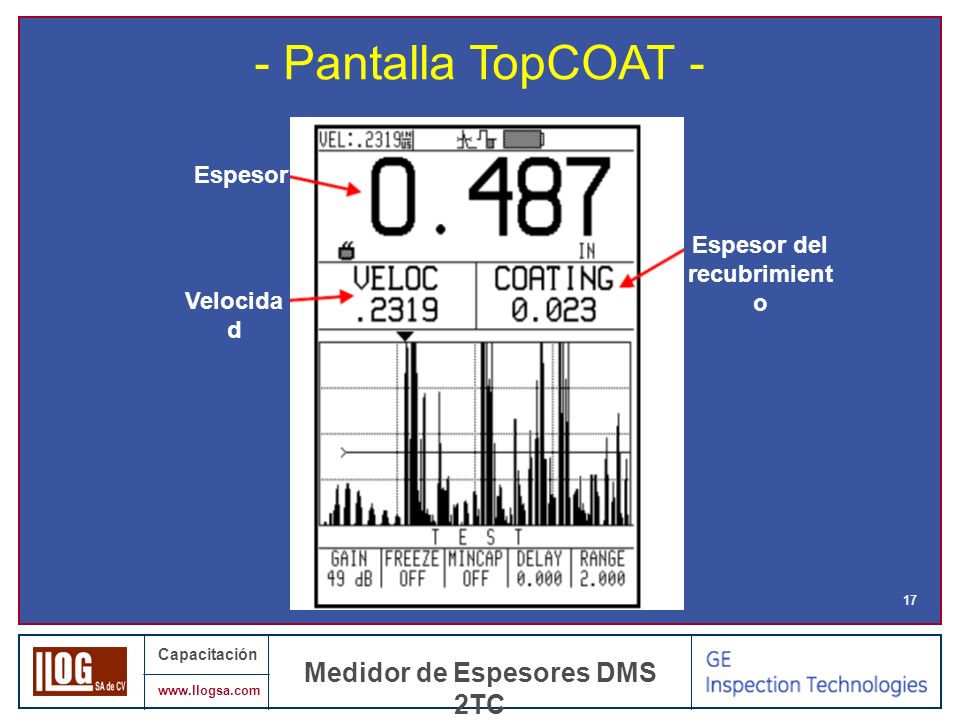

17 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 17 Espesor Velocida d Espesor del recubrimient o - Pantalla TopCOAT -

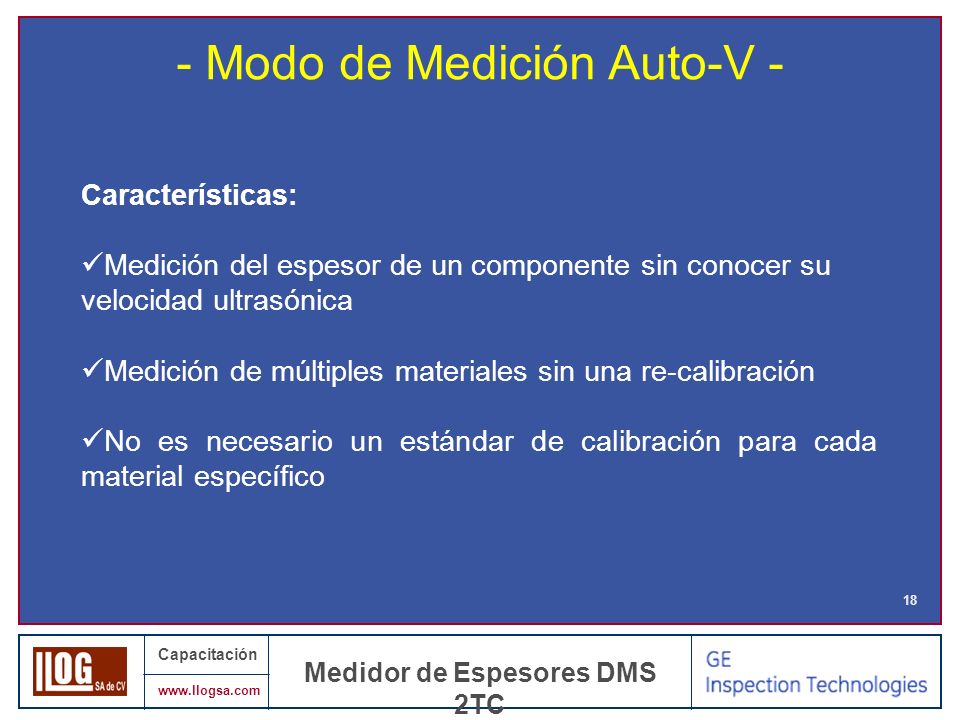

18 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 18 Características: Medición del espesor de un componente sin conocer su velocidad ultrasónica Medición de múltiples materiales sin una re-calibración No es necesario un estándar de calibración para cada material específico - Modo de Medición Auto-V -

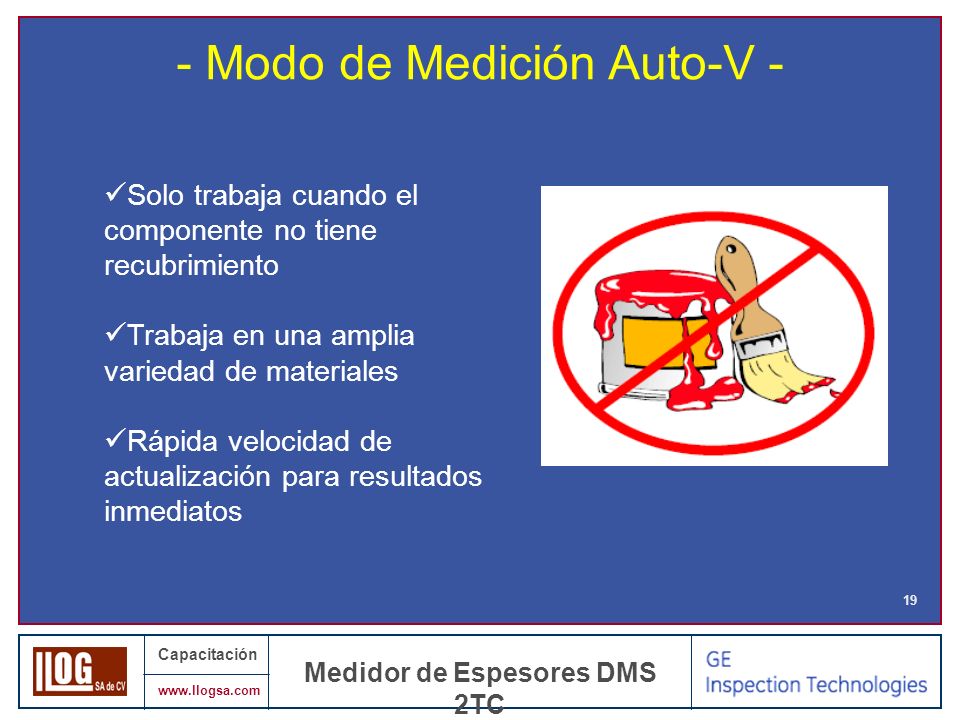

19 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 19 Solo trabaja cuando el componente no tiene recubrimiento Trabaja en una amplia variedad de materiales Rápida velocidad de actualización para resultados inmediatos - Modo de Medición Auto-V -

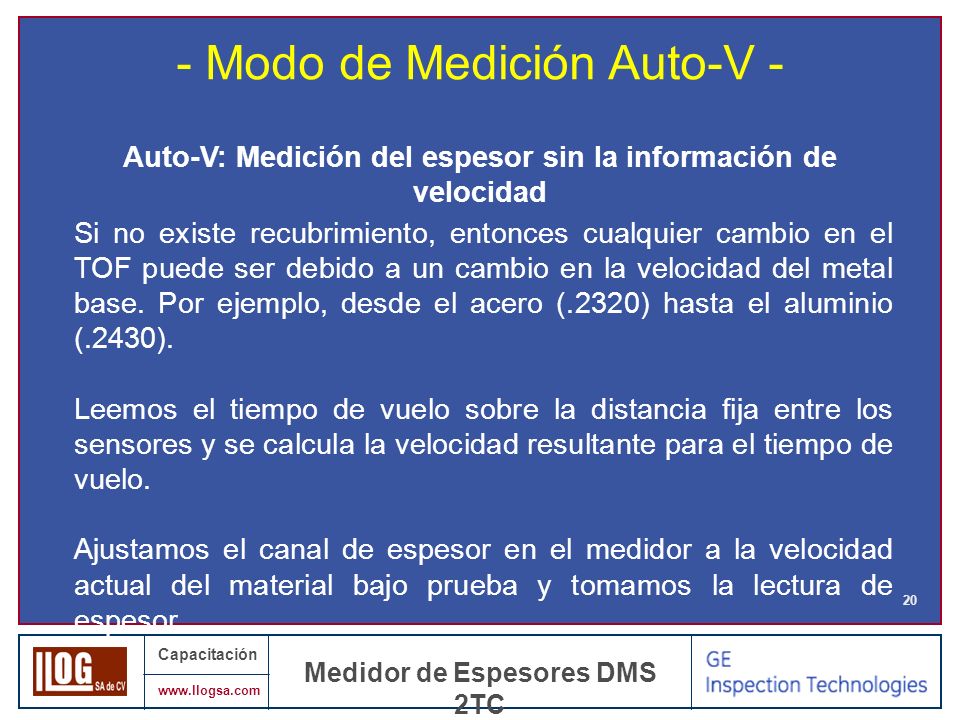

20 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 20 Si no existe recubrimiento, entonces cualquier cambio en el TOF puede ser debido a un cambio en la velocidad del metal base. Por ejemplo, desde el acero (.2320) hasta el aluminio (.2430). Leemos el tiempo de vuelo sobre la distancia fija entre los sensores y se calcula la velocidad resultante para el tiempo de vuelo. Ajustamos el canal de espesor en el medidor a la velocidad actual del material bajo prueba y tomamos la lectura de espesor. Auto-V: Medición del espesor sin la información de velocidad - Modo de Medición Auto-V -

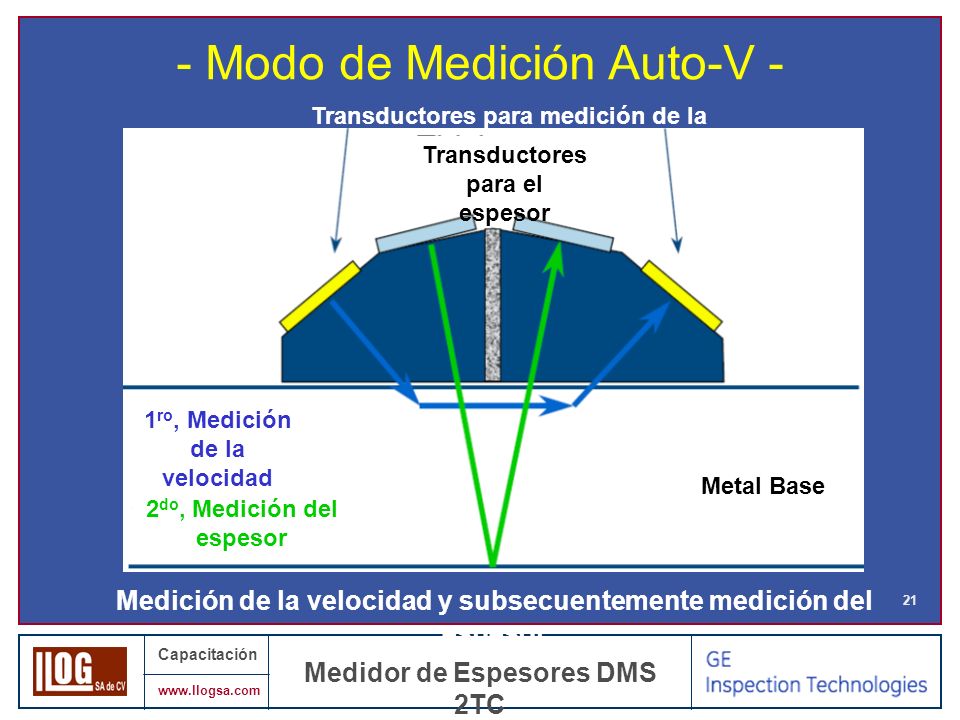

21 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 21 Medición de la velocidad y subsecuentemente medición del espesor Transductores para medición de la velocidad 2 do, Medición del espesor Transductores para el espesor 1 ro, Medición de la velocidad Metal Base - Modo de Medición Auto-V -

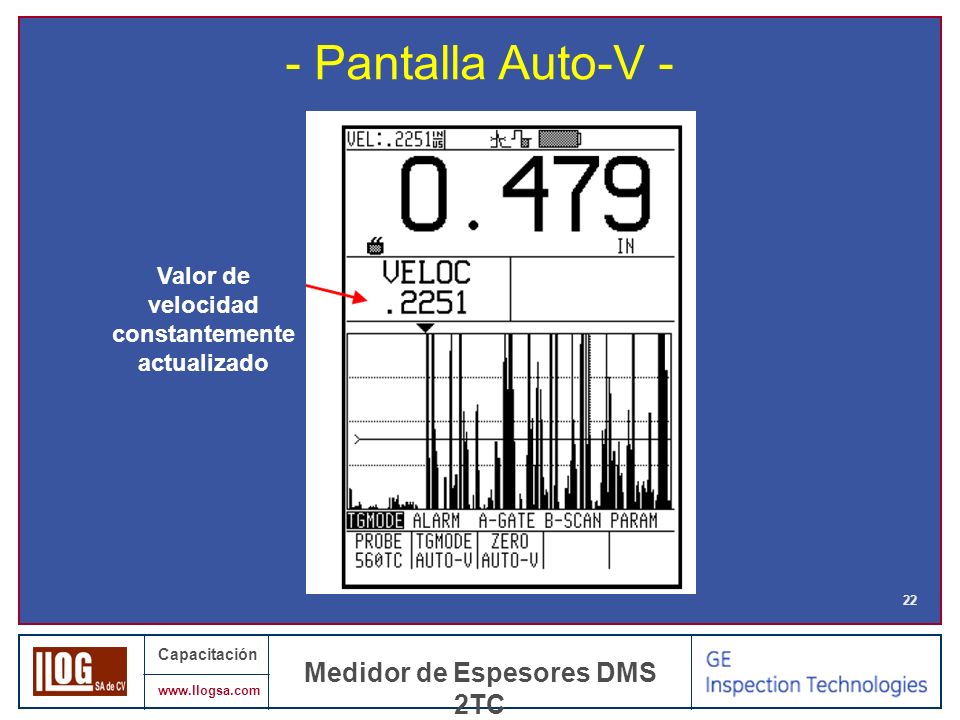

22 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 22 Valor de velocidad constantemente actualizado - Pantalla Auto-V -

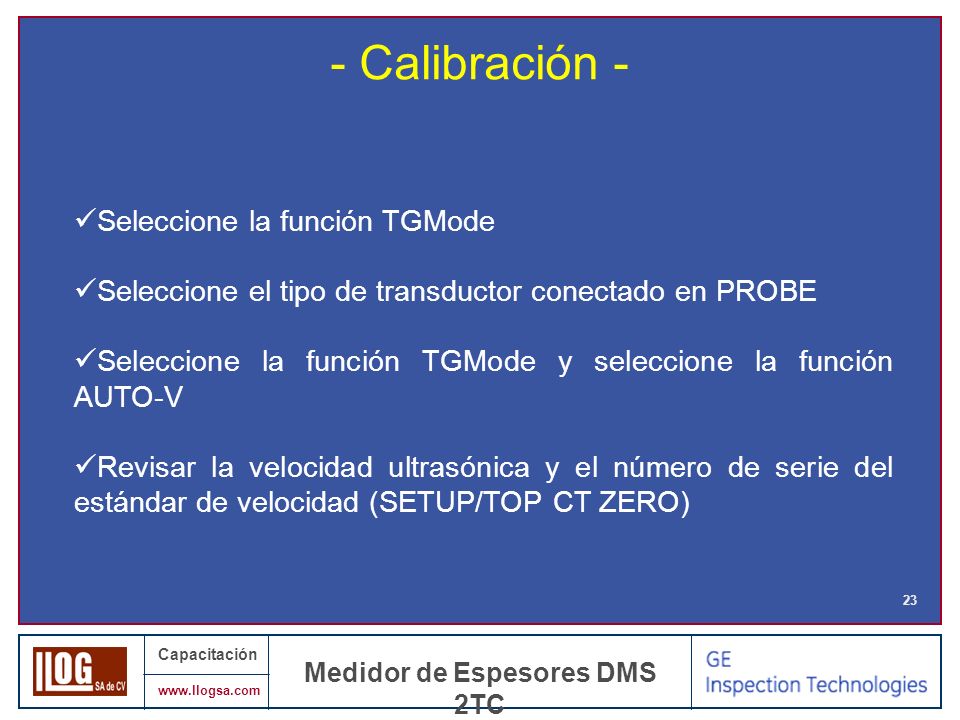

23 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 23 Seleccione la función TGMode Seleccione el tipo de transductor conectado en PROBE Seleccione la función TGMode y seleccione la función AUTO-V Revisar la velocidad ultrasónica y el número de serie del estándar de velocidad (SETUP/TOP CT ZERO) - Calibración -

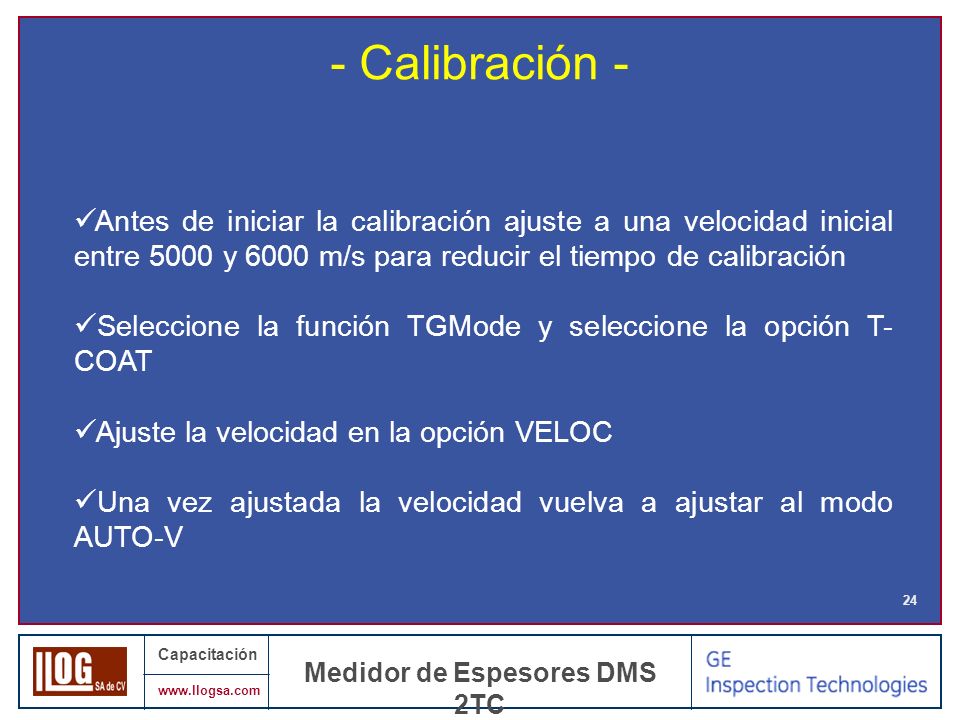

24 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 24 Antes de iniciar la calibración ajuste a una velocidad inicial entre 5000 y 6000 m/s para reducir el tiempo de calibración Seleccione la función TGMode y seleccione la opción T- COAT Ajuste la velocidad en la opción VELOC Una vez ajustada la velocidad vuelva a ajustar al modo AUTO-V - Calibración -

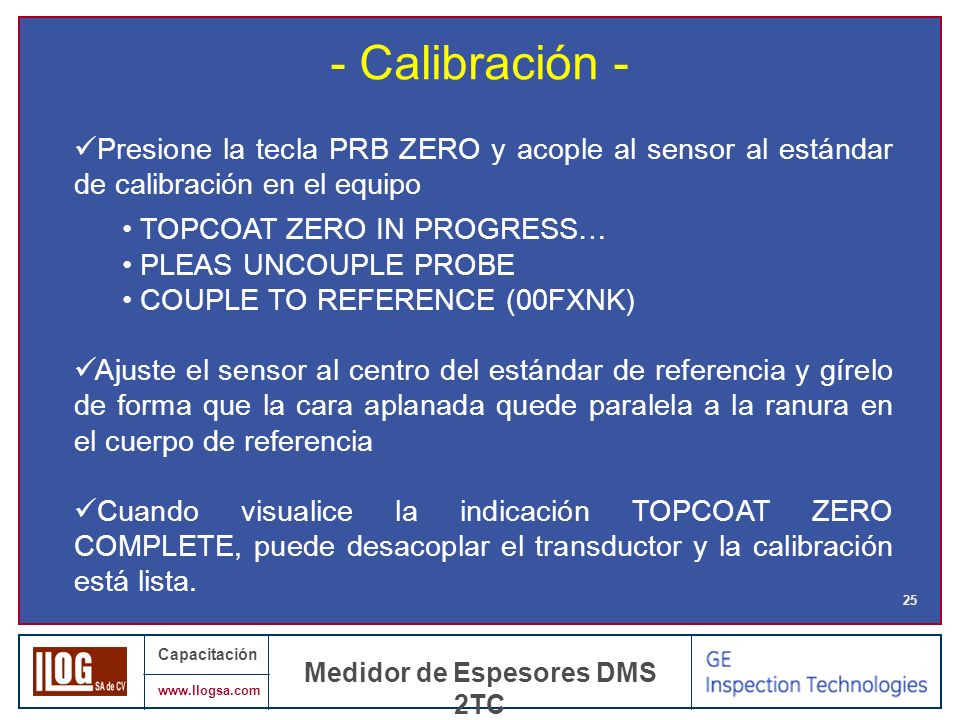

25 Capacitación www.llogsa.com Medidor de Espesores DMS 2TC 25 Presione la tecla PRB ZERO y acople al sensor al estándar de calibración en el equipo TOPCOAT ZERO IN PROGRESS… PLEAS UNCOUPLE PROBE COUPLE TO REFERENCE (00FXNK) Ajuste el sensor al centro del estándar de referencia y gírelo de forma que la cara aplanada quede paralela a la ranura en el cuerpo de referencia Cuando visualice la indicación TOPCOAT ZERO COMPLETE, puede desacoplar el transductor y la calibración está lista. - Calibración -
