LABORATORIA APARATOS DE MEDIDAS PRESENTADO POR: María Camila Rodríguez cano

2 Esferómetro

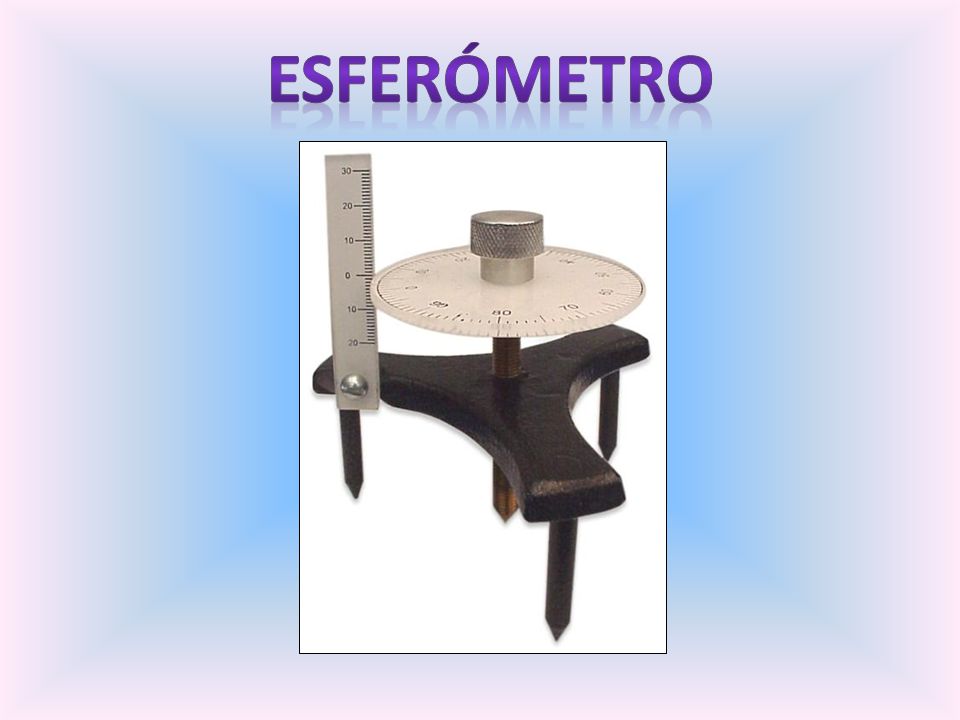

3 Concepto del esferómetro:

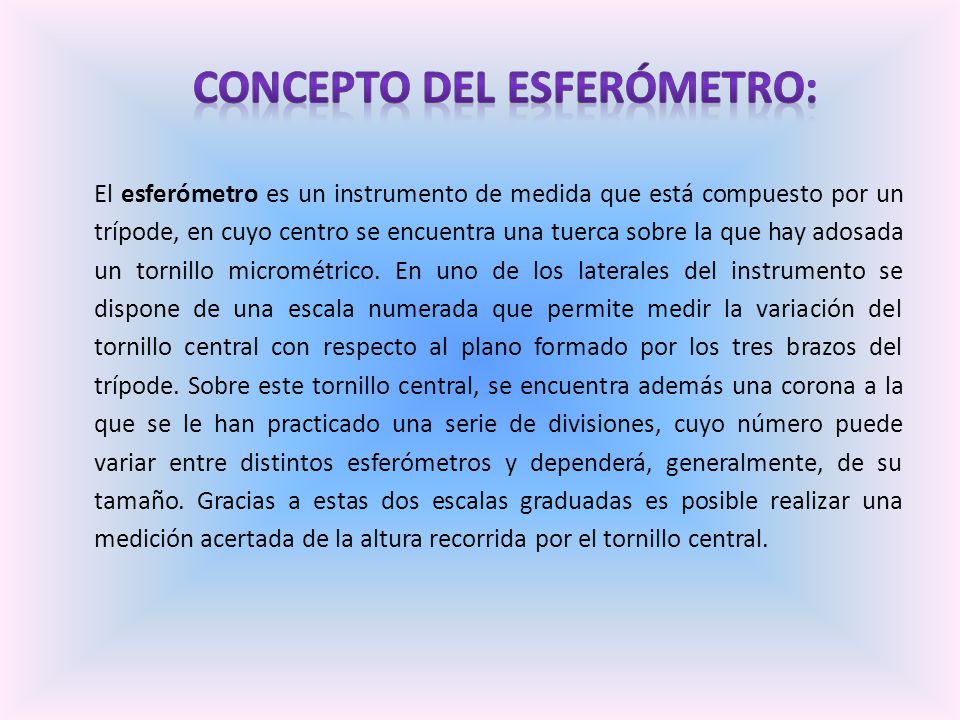

El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central.

4 Como se lee el esferómetro:

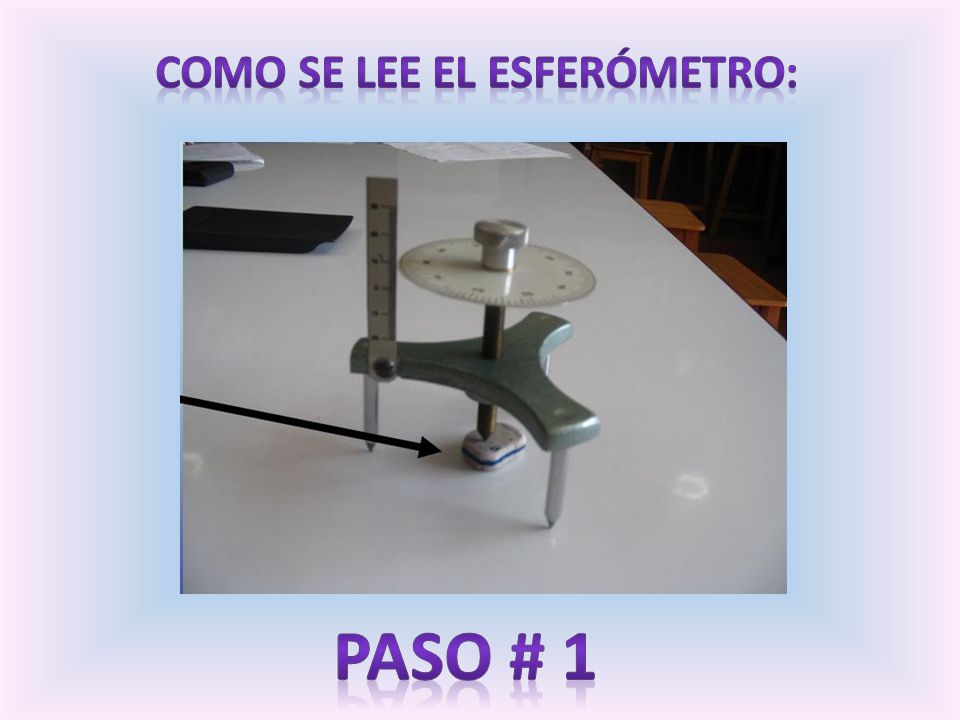

Paso # 1

5 Como se lee el esferómetro:
7 Paso # 2

6 Como se lee el esferómetro:
7,21 mm Paso # 3

7 Como se lee el esferómetro:

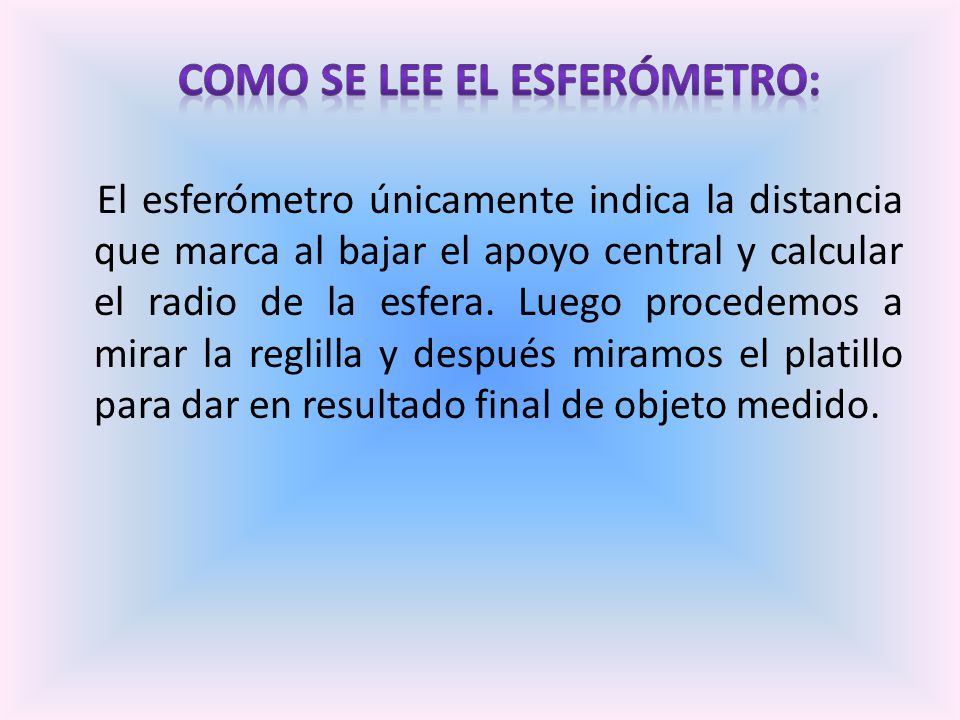

El esferómetro únicamente indica la distancia que marca al bajar el apoyo central y calcular el radio de la esfera. Luego procedemos a mirar la reglilla y después miramos el platillo para dar en resultado final de objeto medido.

8 Tornillo micrométrico

9 Concepto del tornillo micrométrico:

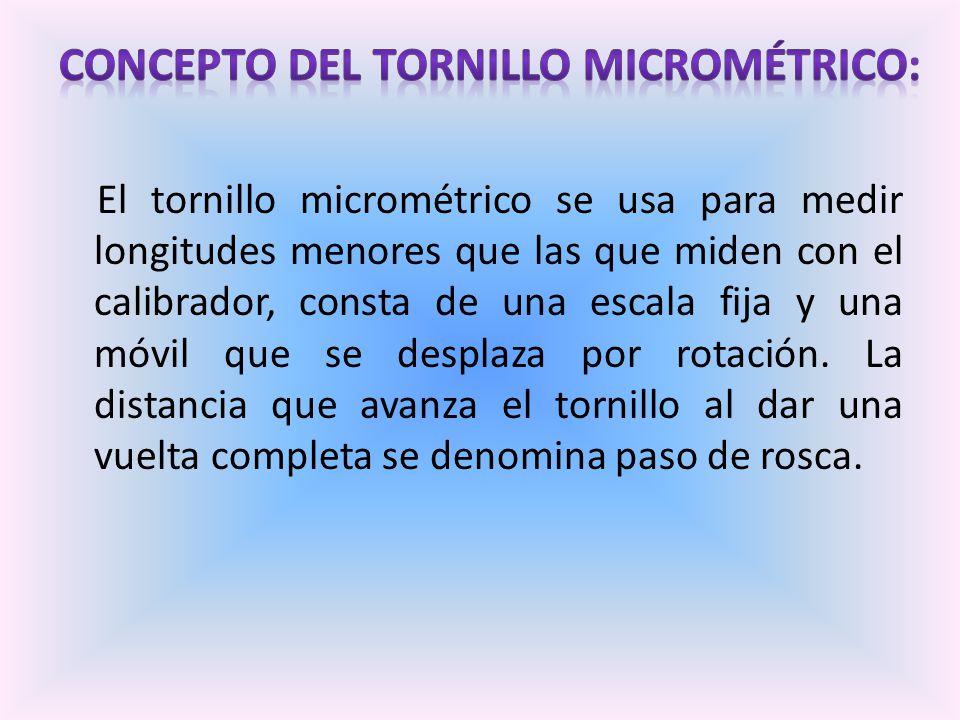

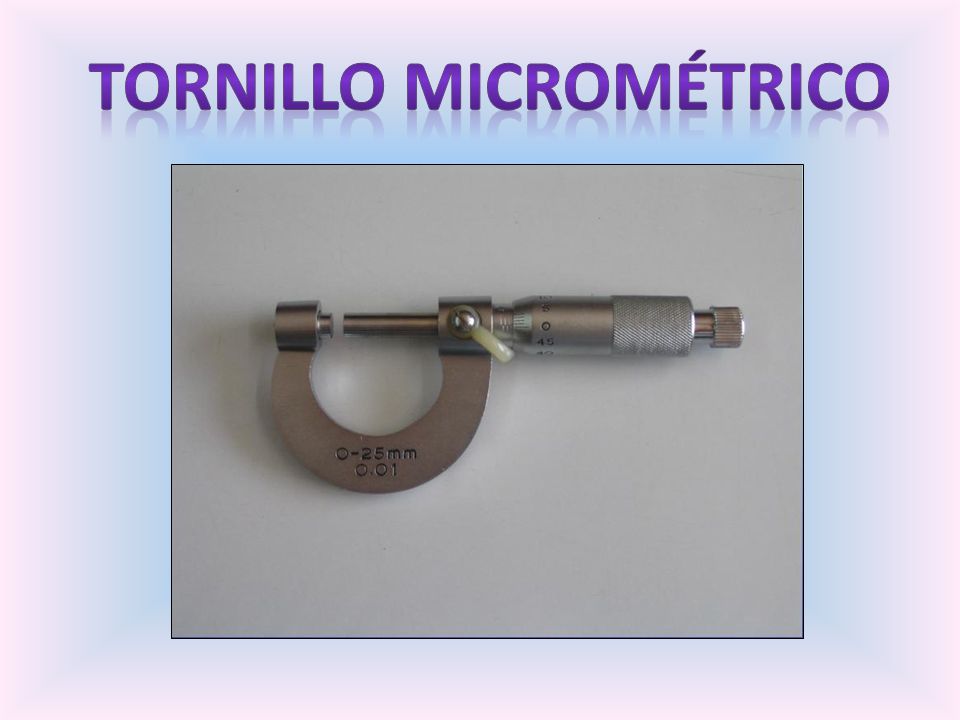

El tornillo micrométrico se usa para medir longitudes menores que las que miden con el calibrador, consta de una escala fija y una móvil que se desplaza por rotación. La distancia que avanza el tornillo al dar una vuelta completa se denomina paso de rosca.

10 Como se lee el tornillo micrométrico:

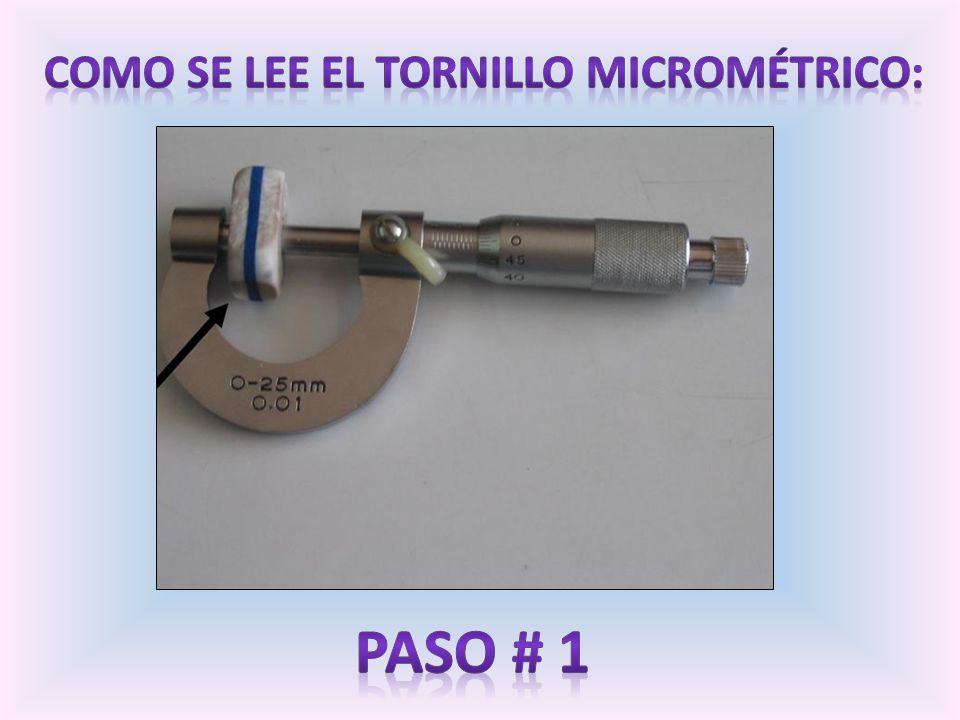

Paso # 1

11 Como se lee el tornillo micrométrico:

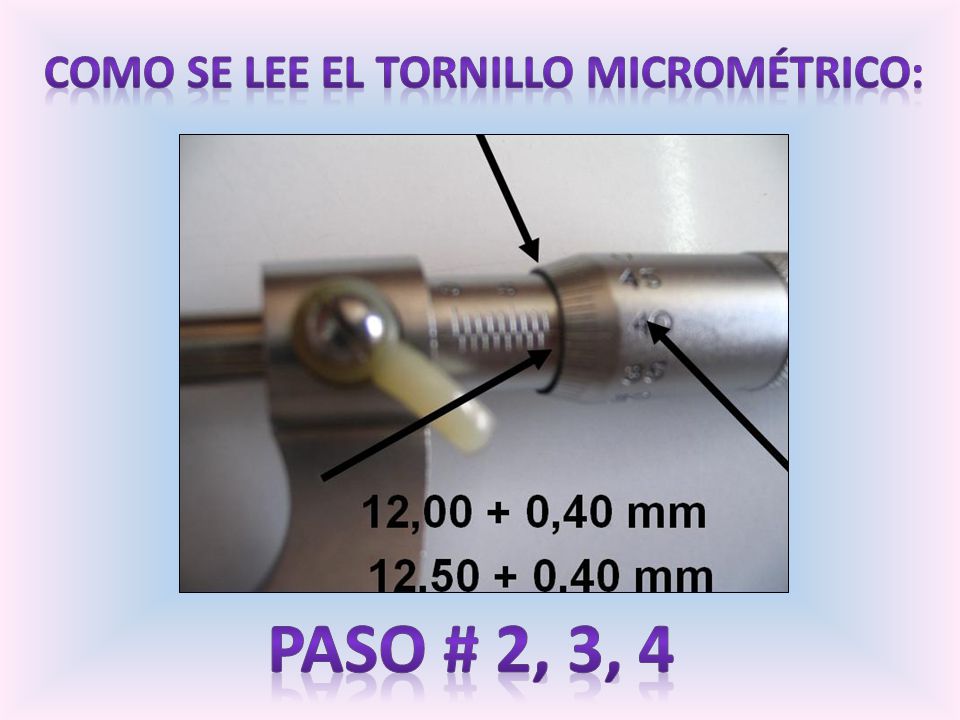

Paso # 2, 3, 4

12 Como se lee el tornillo micrométrico:
El objeto a leer se coloca entre los extremos del tornillo y se hace girar el último hasta que lo aprisione y suene. La lectura se hace en medios milímetros en la escala fija y en centésimos en la móvil

13 Nonio o vernier

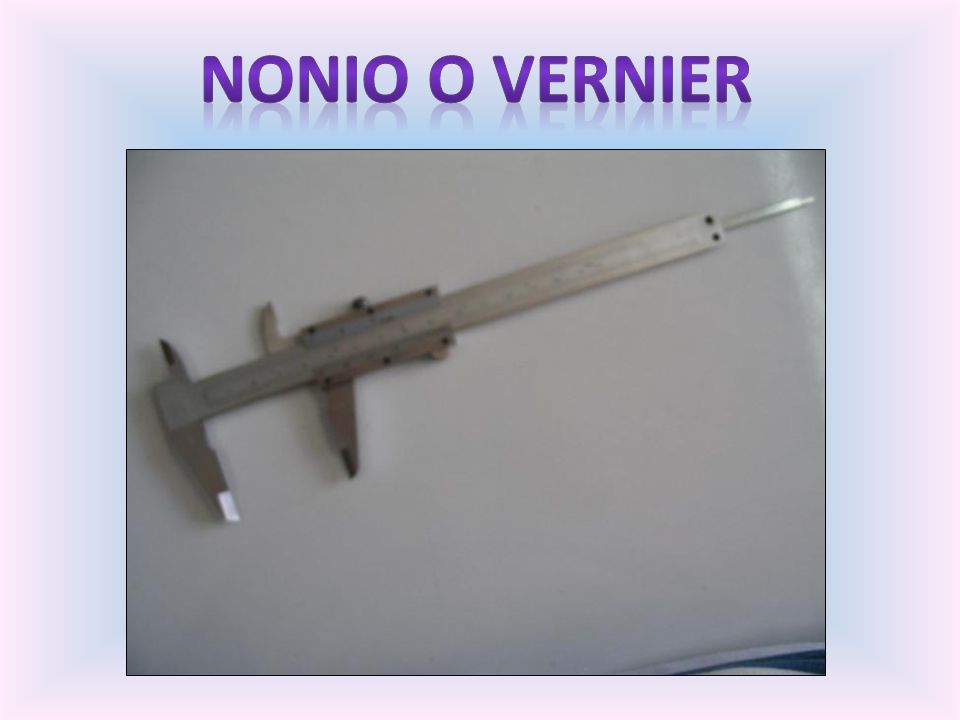

14 Nonio o vernier Es una segunda escala auxiliar que tiene algunos instrumentos de medición, que permite apreciar, una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida

15 Como se lee el nonio o vernier:
Diámetro interno

16 Como se lee el nonio o vernier:

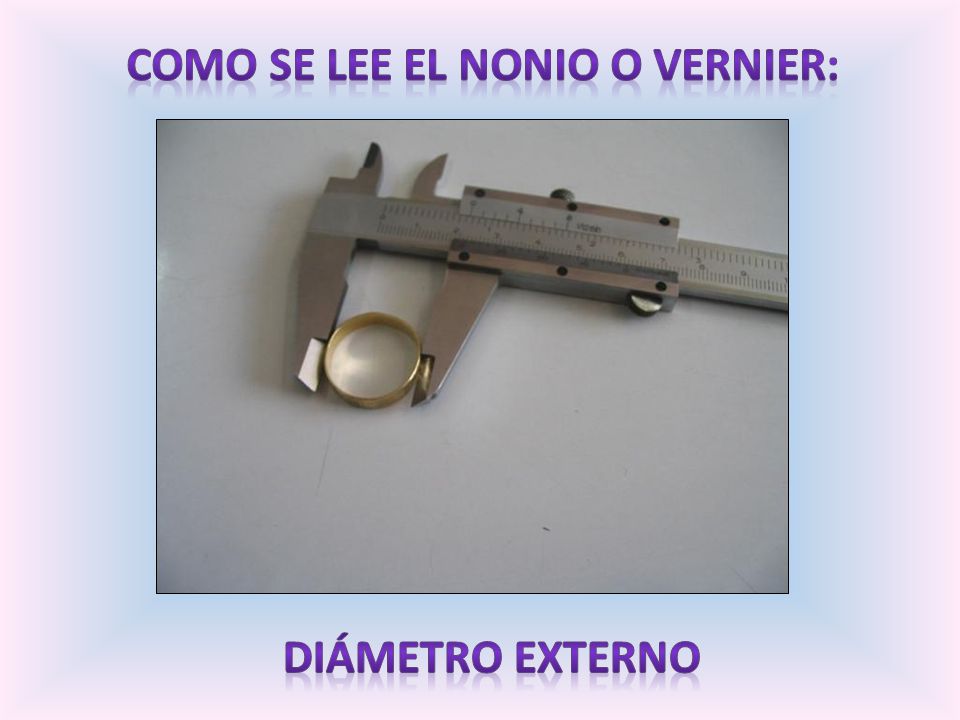

Diámetro externo

17 Como se lee el nonio o vernier:

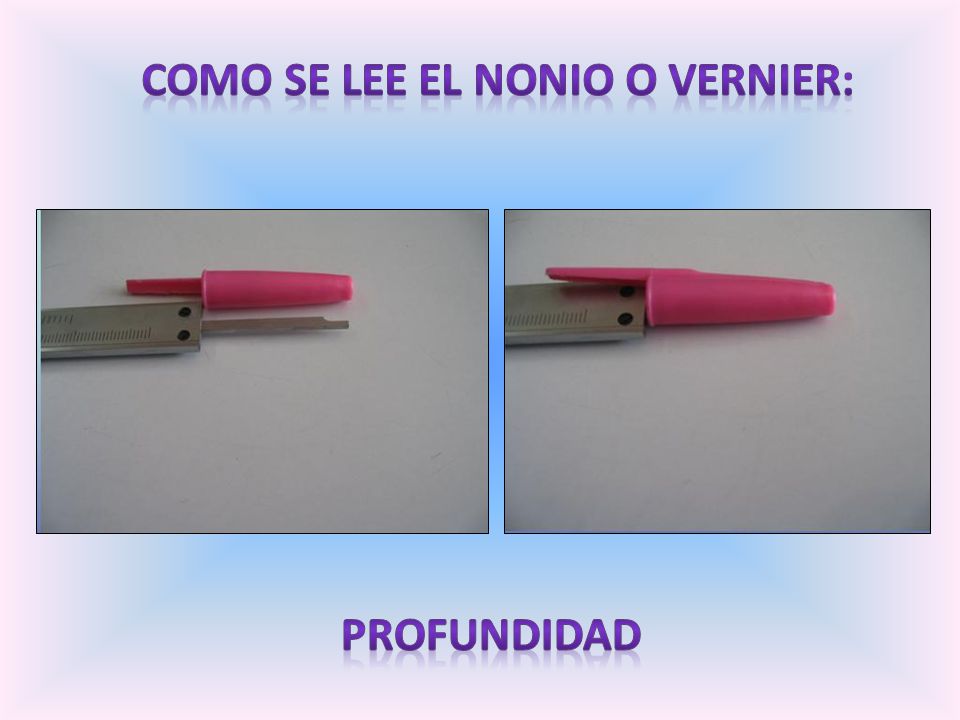

Profundidad

18 Tipos de medidas del nonio o vernier:
Con el nonio o vernier podemos medir el diámetro externo, interno y la profundidad de cualquier objeto.

19 Como se lee el nonio o vernier:

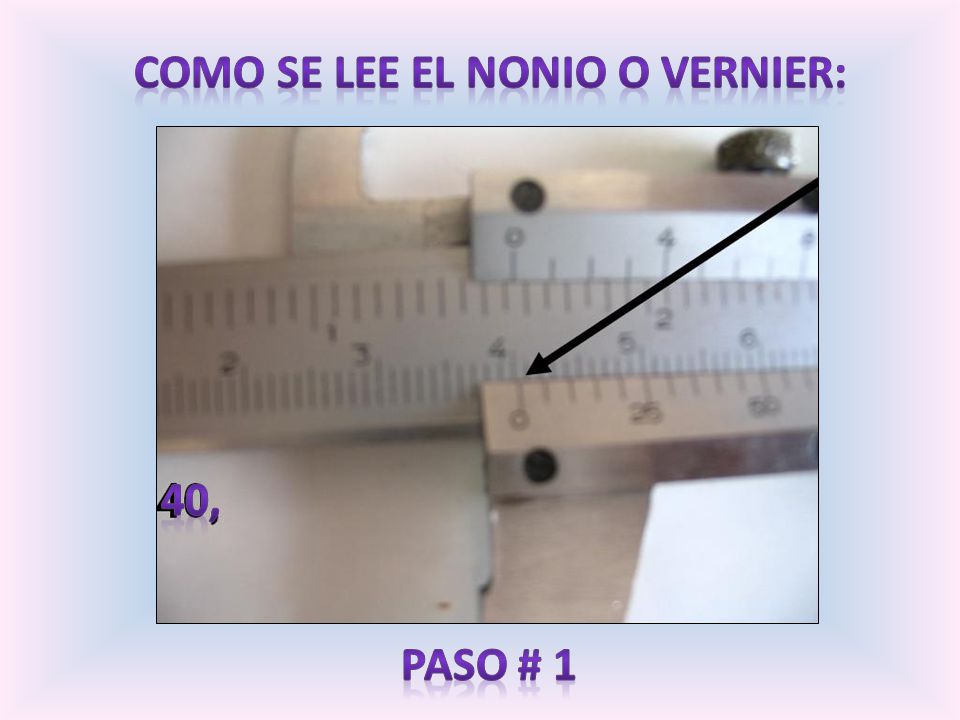

40, Paso # 1

20 Como se lee el nonio o vernier:

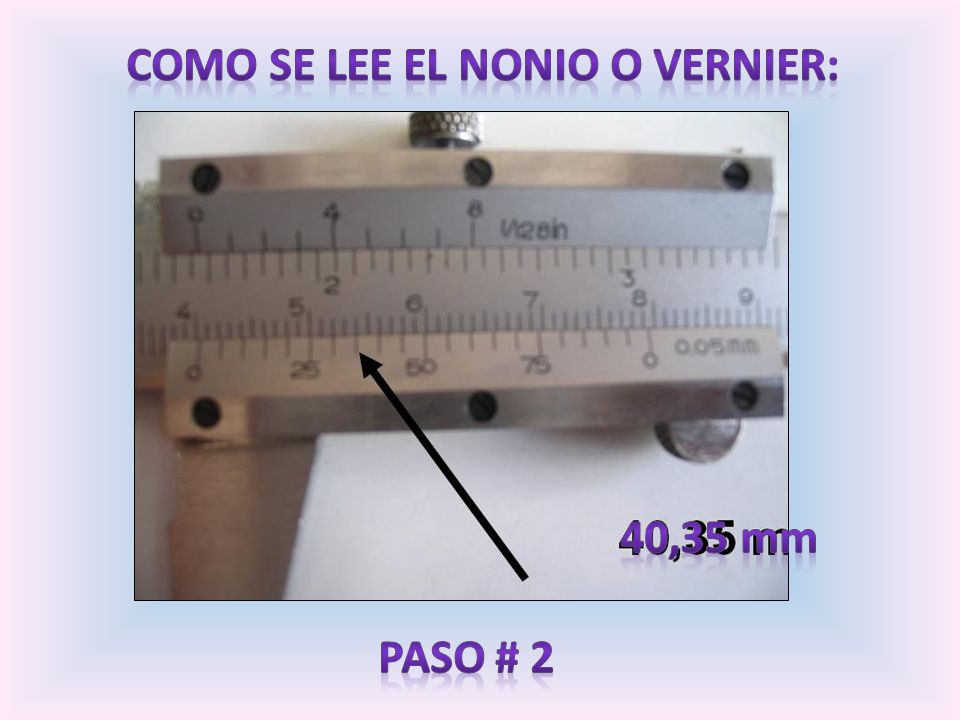

40,35 mm Paso # 2

21 Como se lee el nonio o vernier:
En el nonio o escala vernier, se puede ver que cada cinco divisiones están marcadas con un número del 0, para indicar el fiel y comienzo de la escala, y correlativamente del 1 al 10 indicando las décimas de milímetro. Se mira la regla de la parte inferior para observar que línea es paralela a la de la otra reglilla para así sacar la medida exacta en mm

22 La balanza

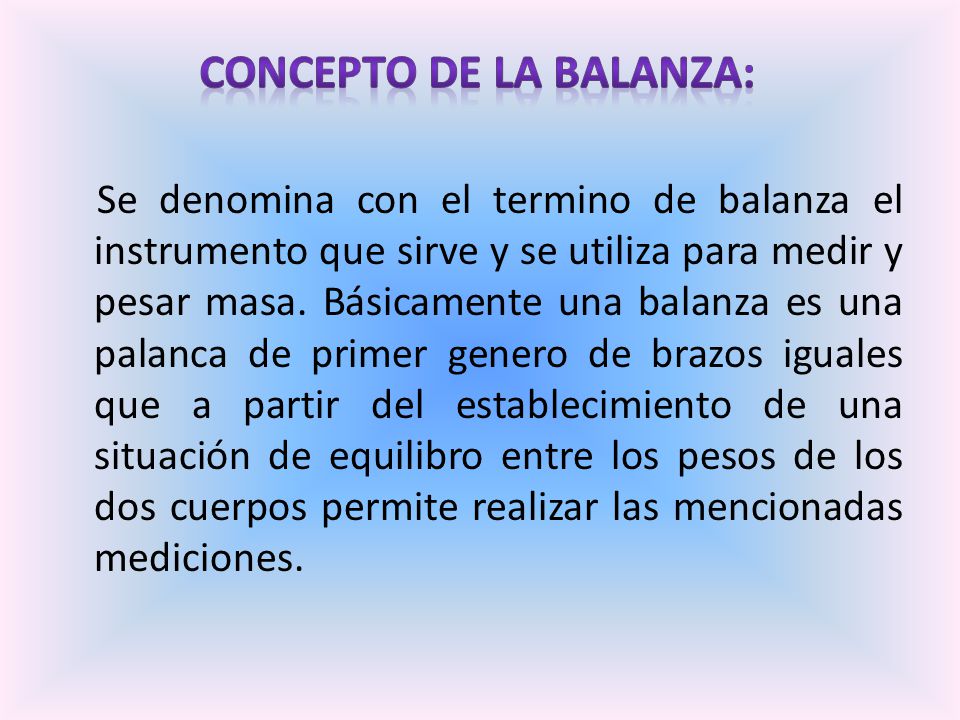

23 Concepto de la balanza:

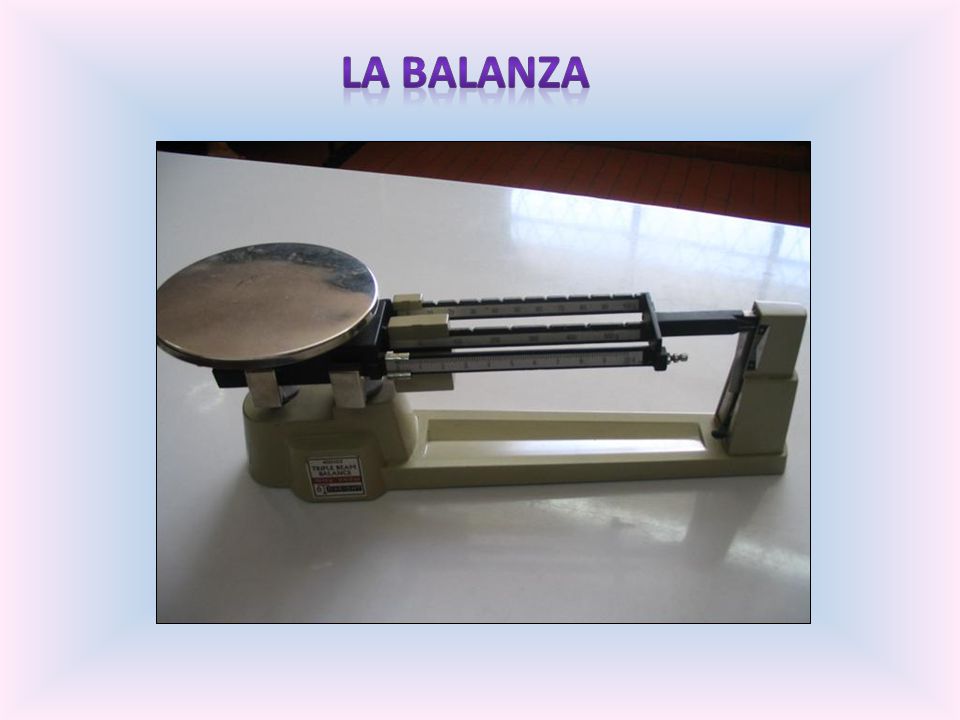

Se denomina con el termino de balanza el instrumento que sirve y se utiliza para medir y pesar masa. Básicamente una balanza es una palanca de primer genero de brazos iguales que a partir del establecimiento de una situación de equilibro entre los pesos de los dos cuerpos permite realizar las mencionadas mediciones.

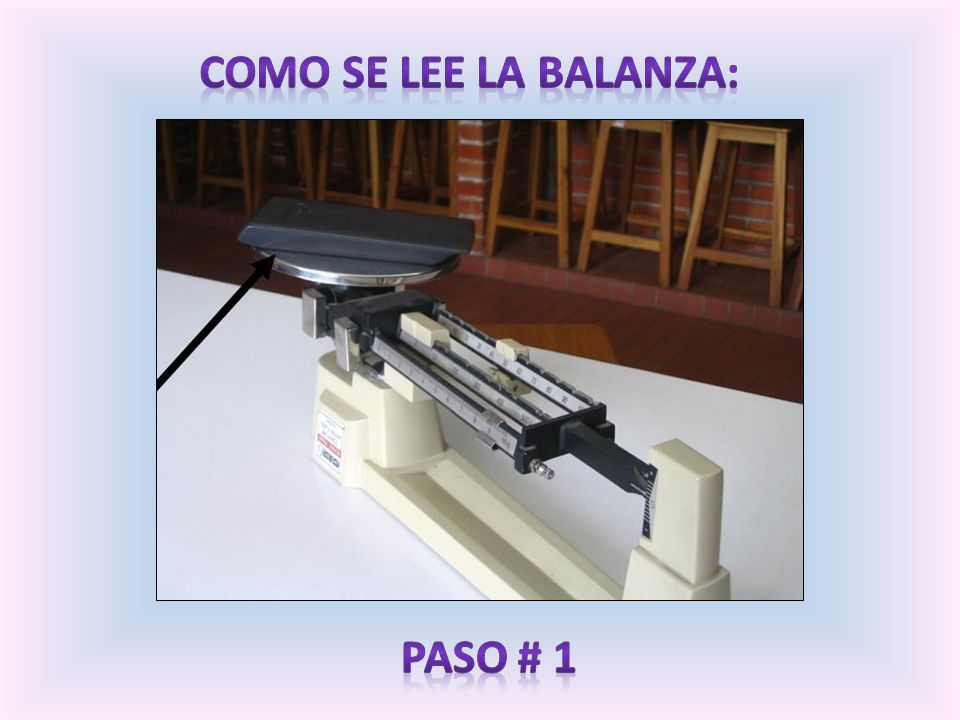

24 Como se lee la balanza: Paso # 1

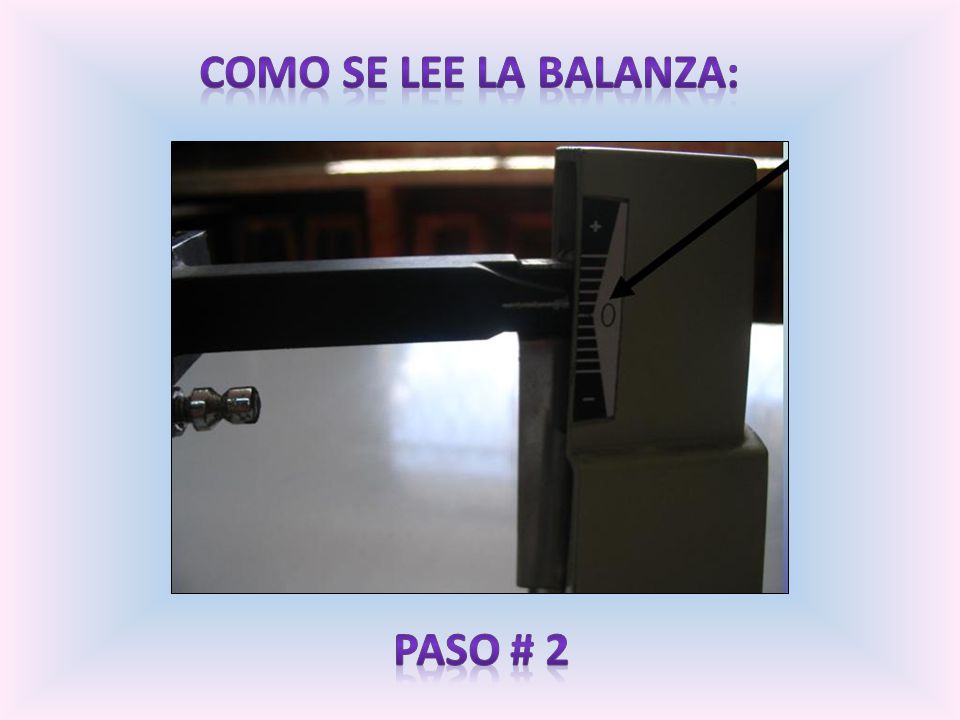

25 Como se lee la balanza: Paso # 2

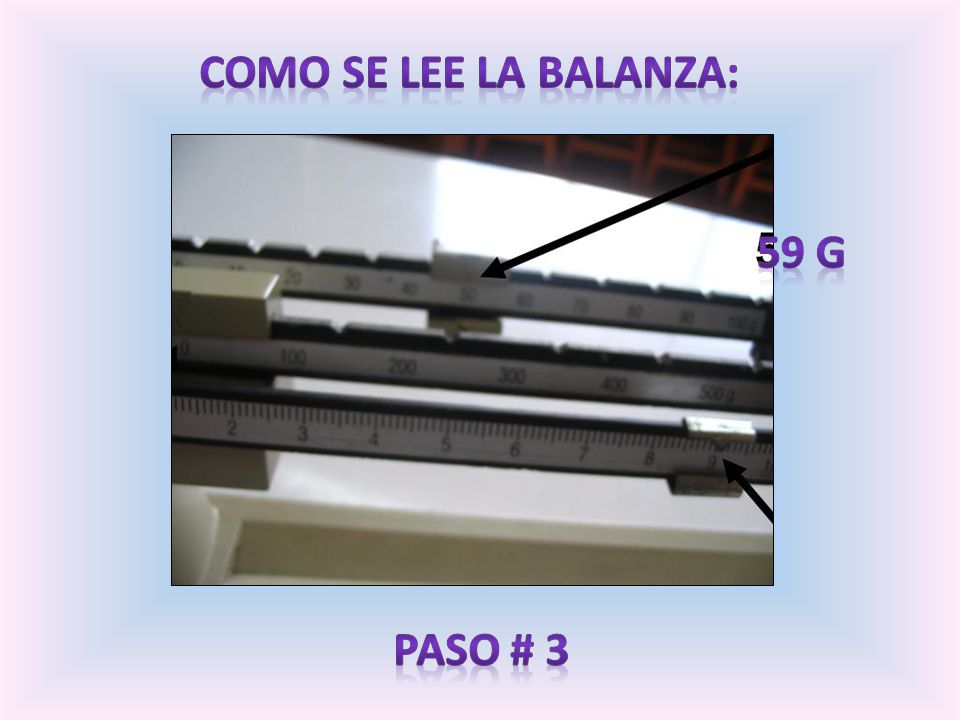

26 Como se lee la balanza: 59 g Paso # 3

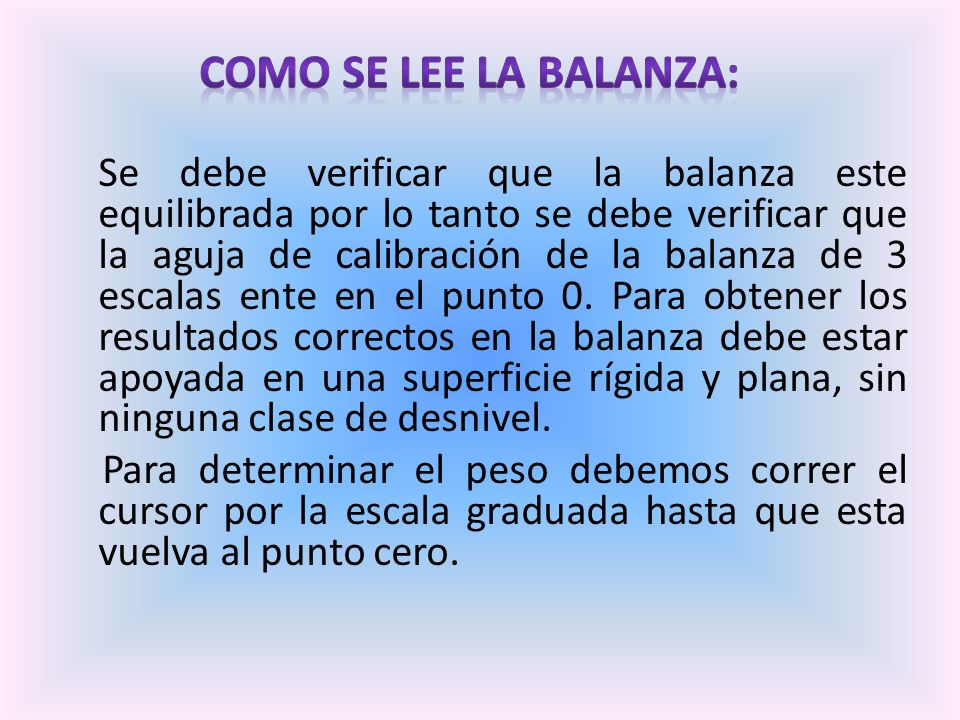

27 Como se lee la balanza: Se debe verificar que la balanza este equilibrada por lo tanto se debe verificar que la aguja de calibración de la balanza de 3 escalas ente en el punto 0. Para obtener los resultados correctos en la balanza debe estar apoyada en una superficie rígida y plana, sin ninguna clase de desnivel. Para determinar el peso debemos correr el cursor por la escala graduada hasta que esta vuelva al punto cero.

28 Conclusiones: Con estos aparatos de medición podemos obtener la mediada exacta de los objetos. Gracias a este trabajo pude aprender el uso de estos aparatos de laboratorio, sus características y lo que lo diferencia de los demás.
