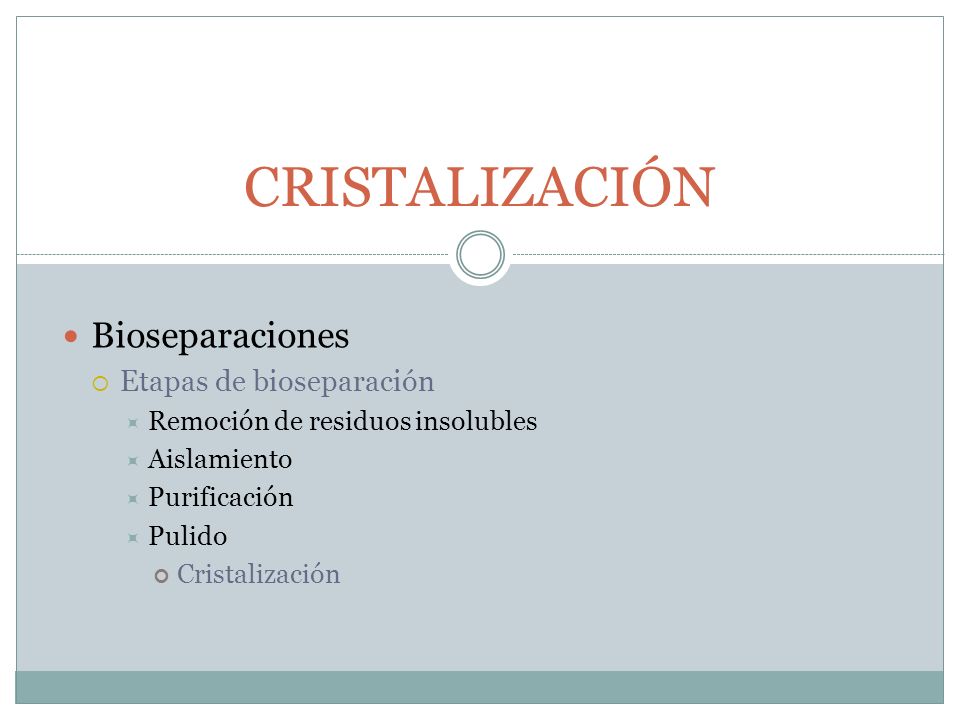

1 CRISTALIZACIÓN Bioseparaciones Etapas de bioseparación
Remoción de residuos insolubles Aislamiento Purificación Pulido Cristalización

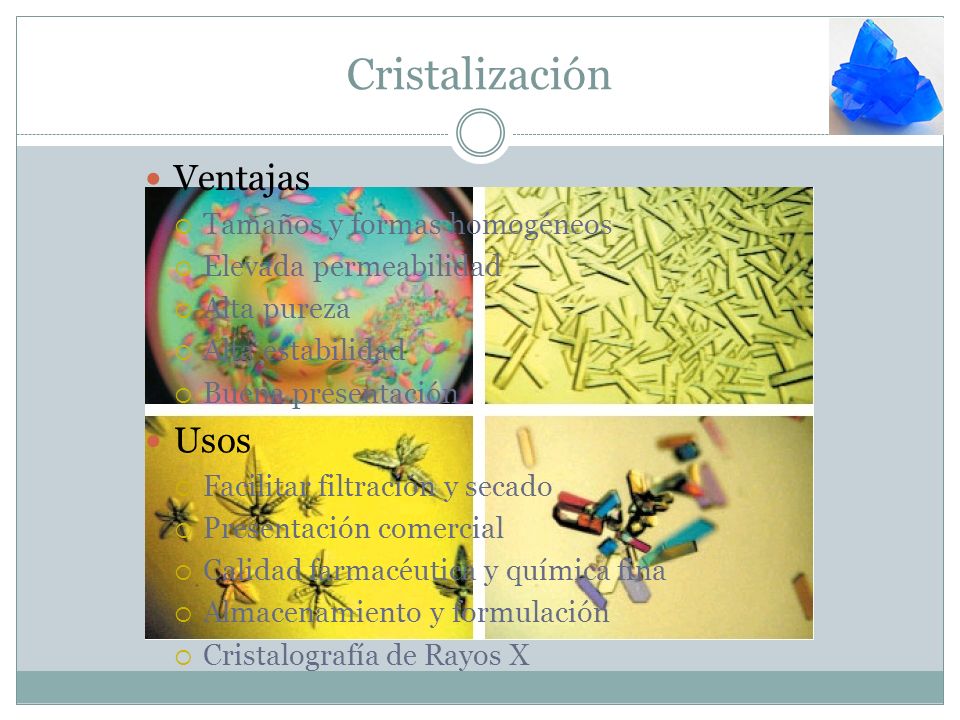

2 Cristalización Ventajas Usos Tamaños y formas homogéneos
Elevada permeabilidad Alta pureza Alta estabilidad Buena presentación Usos Facilitar filtración y secado Presentación comercial Calidad farmacéutica y química fina Almacenamiento y formulación Cristalografía de Rayos X

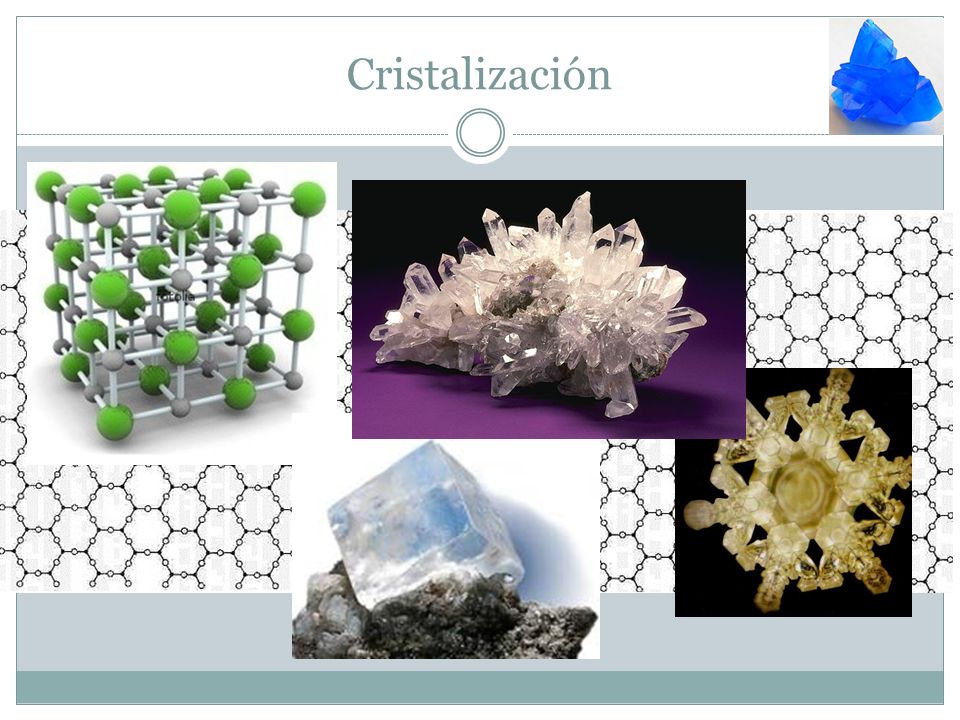

3 Cristalización

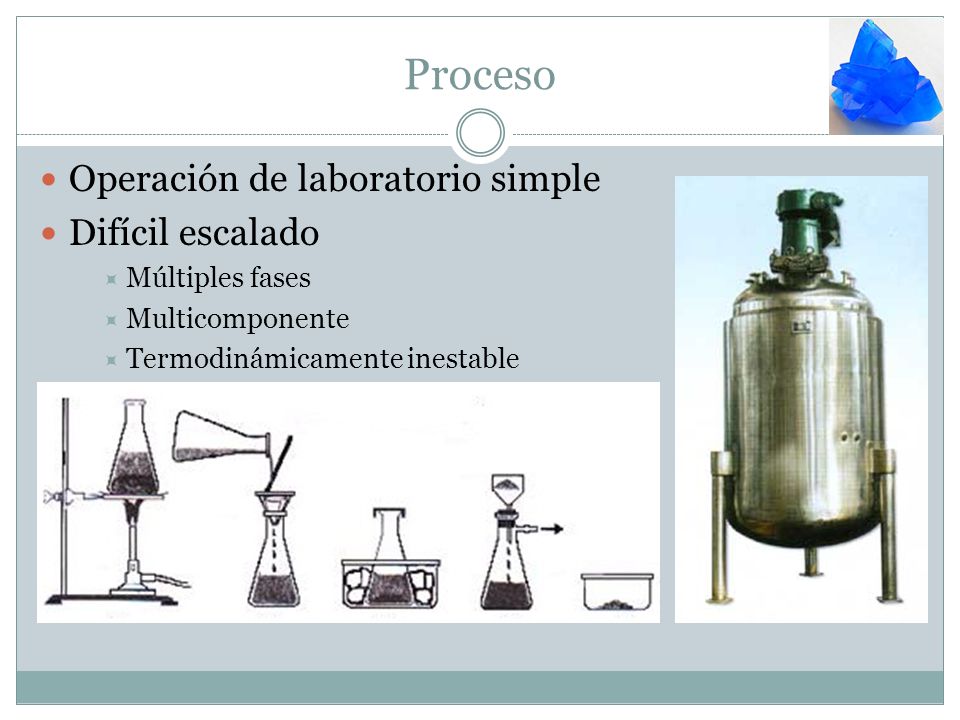

4 Proceso Operación de laboratorio simple Difícil escalado
Múltiples fases Multicomponente Termodinámicamente inestable

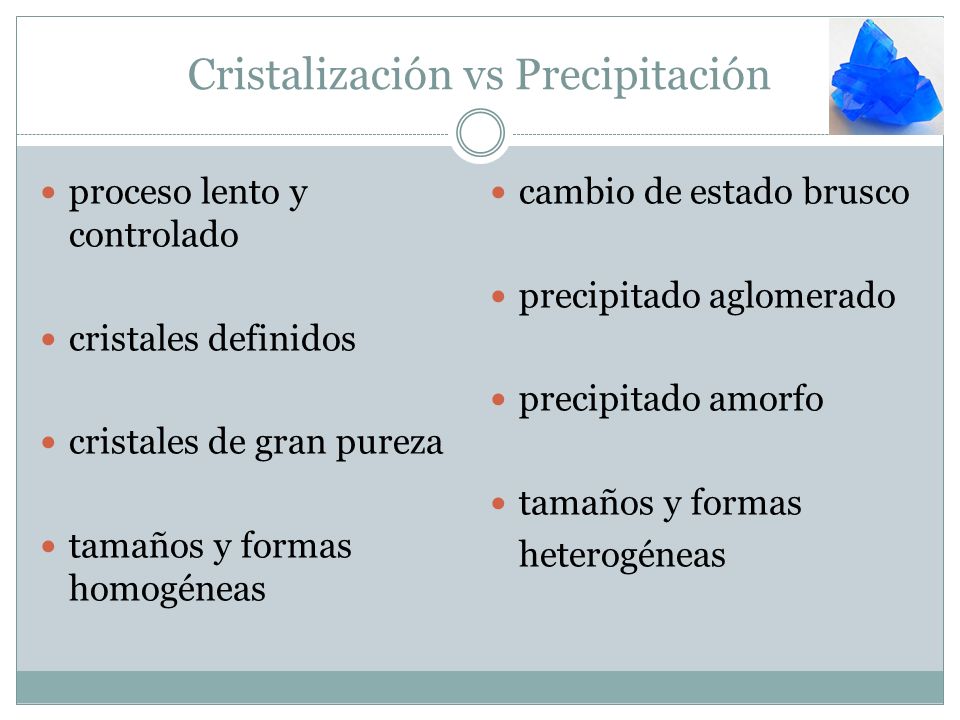

5 Cristalización vs Precipitación
proceso lento y controlado cristales definidos cristales de gran pureza tamaños y formas homogéneas cambio de estado brusco precipitado aglomerado precipitado amorfo tamaños y formas heterogéneas

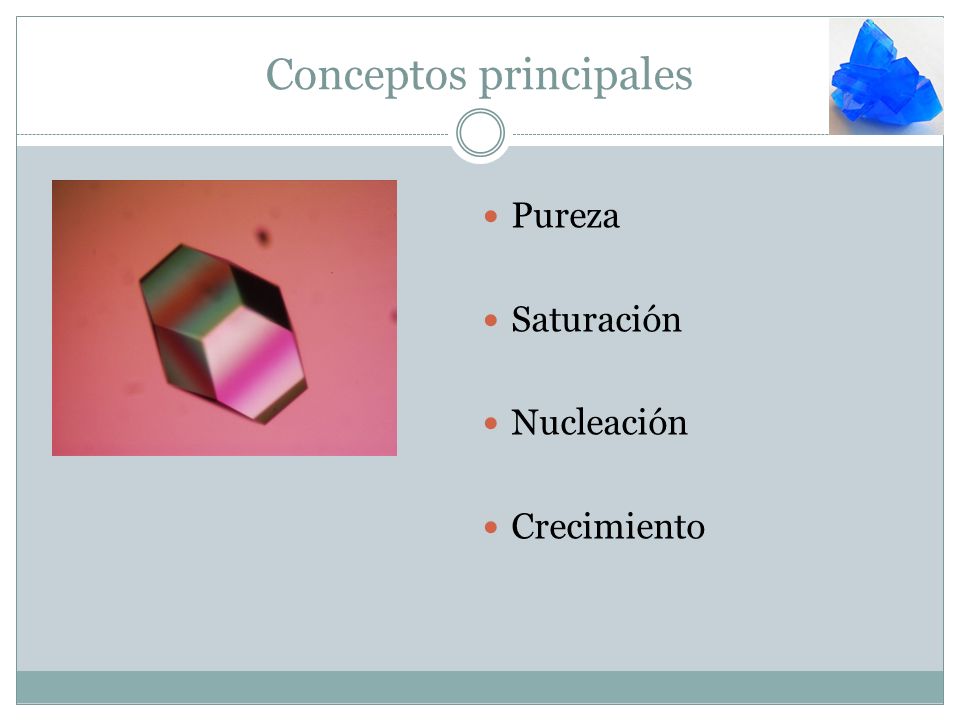

6 Conceptos principales
Pureza Saturación Nucleación Crecimiento

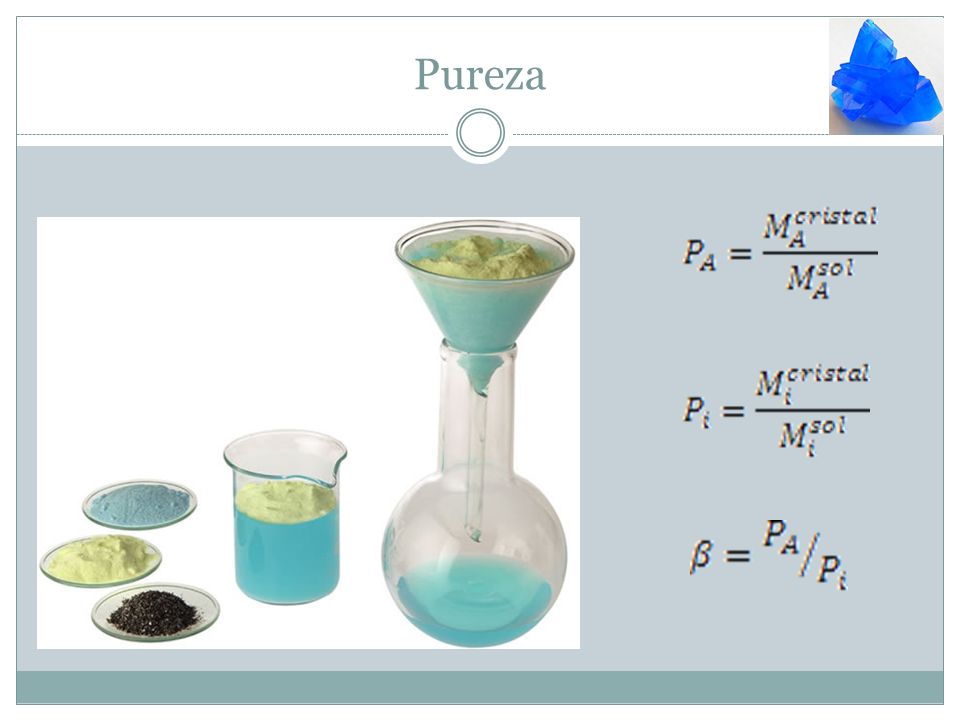

7 Pureza

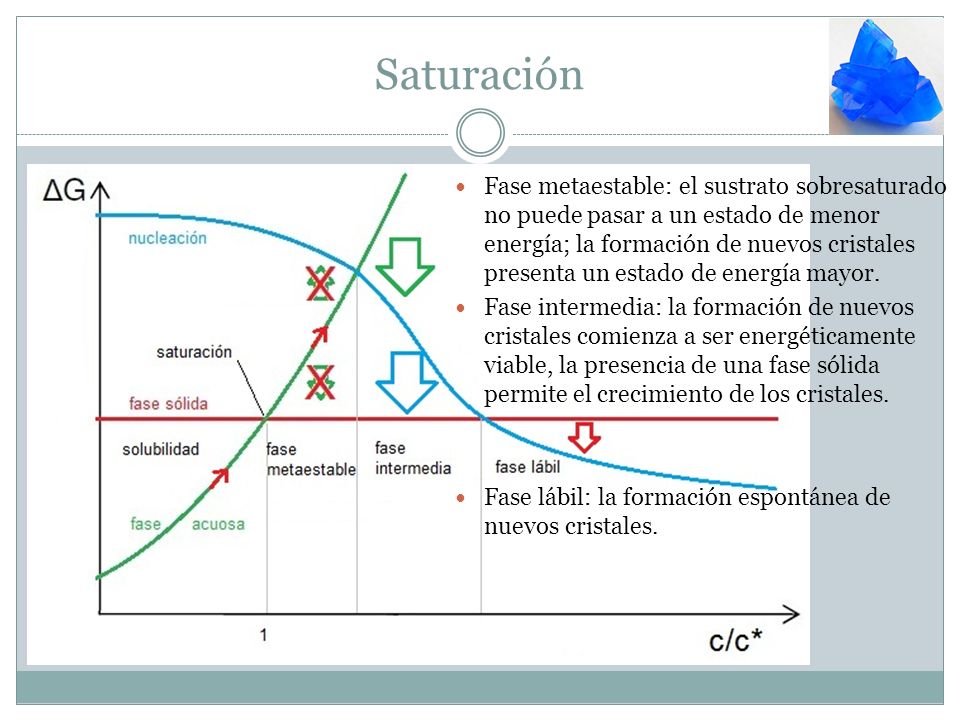

8 Saturación Solubilidad
Fase metaestable: el sustrato sobresaturado no puede pasar a un estado de menor energía; la formación de nuevos cristales presenta un estado de energía mayor. Fase intermedia: la formación de nuevos cristales comienza a ser energéticamente viable, la presencia de una fase sólida permite el crecimiento de los cristales. Fase lábil: la formación espontánea de nuevos cristales. Solubilidad

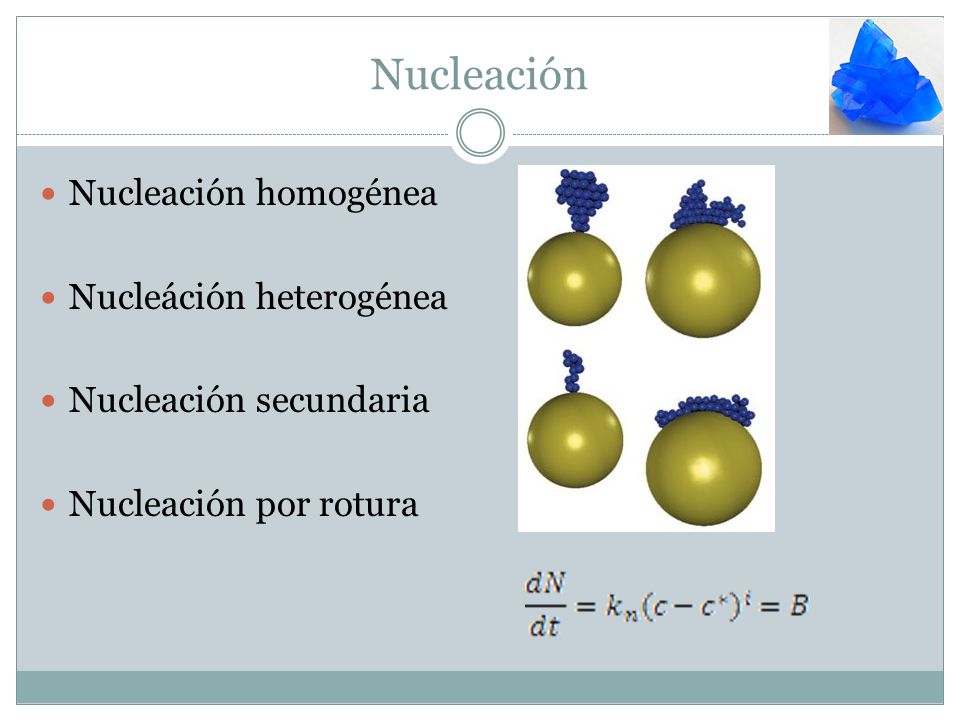

9 Nucleación Nucleación homogénea Nucleáción heterogénea
Nucleación secundaria Nucleación por rotura

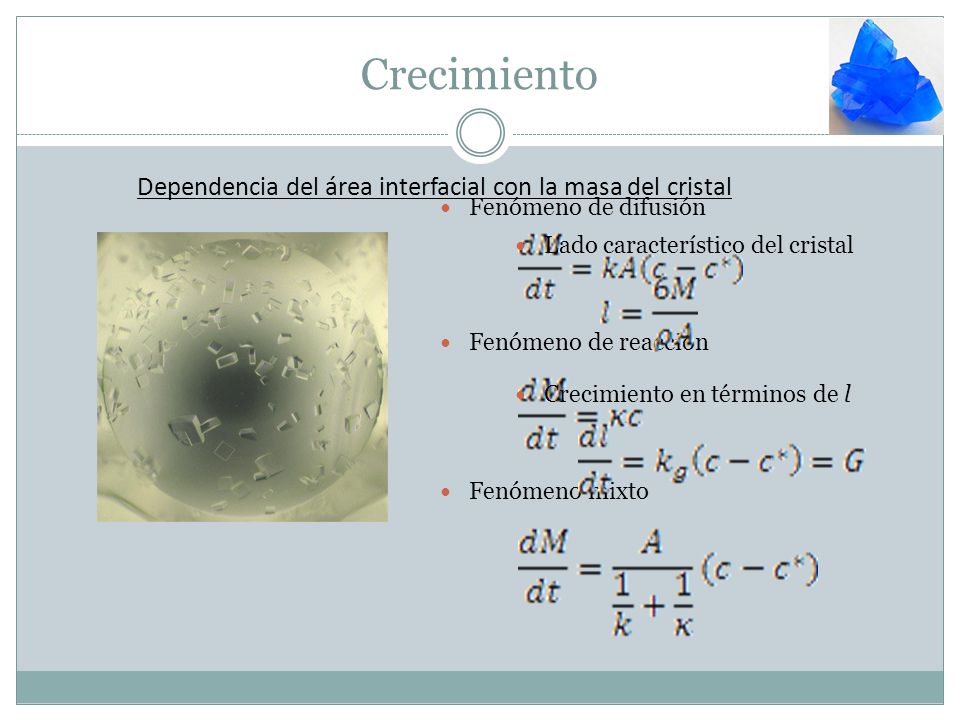

10 Crecimiento Dependencia del área interfacial con la masa del cristal
Fenómeno de difusión Lado característico del cristal Fenómeno de reacción Crecimiento en términos de l Fenómeno mixto

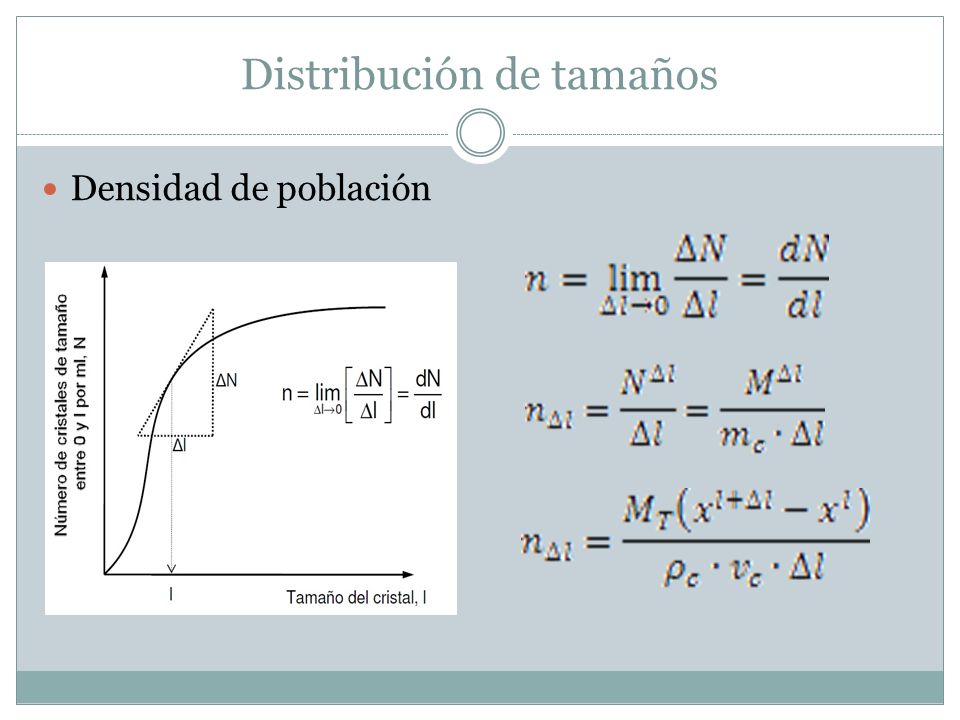

11 Distribución de tamaños
Densidad de población

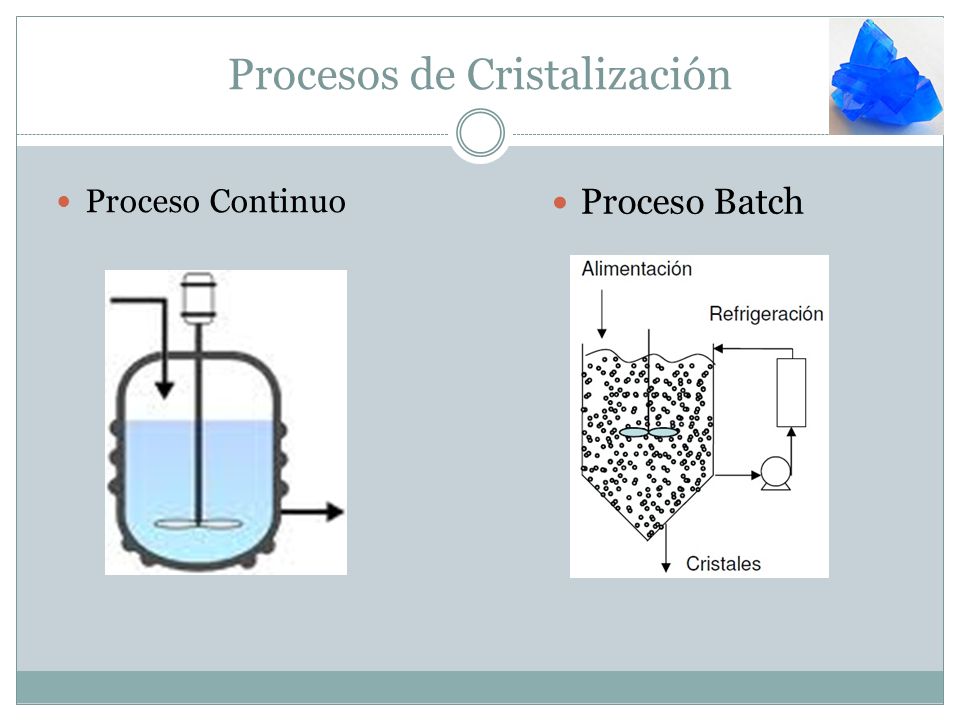

12 Procesos de Cristalización
Proceso Continuo Proceso Batch

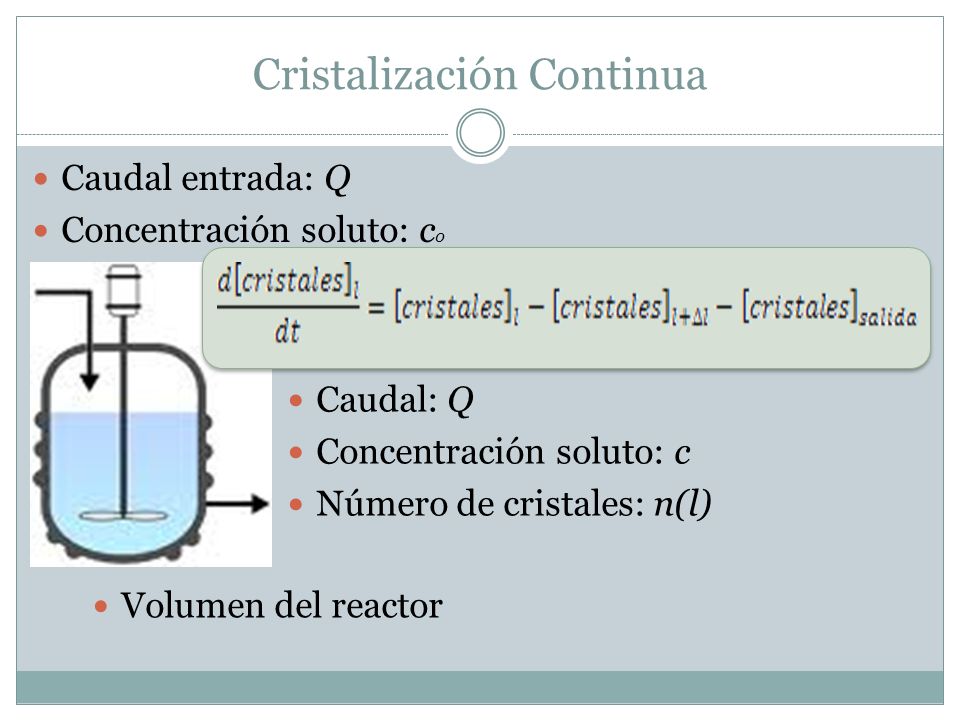

13 Cristalización Continua
Caudal entrada: Q Concentración soluto: c0 Caudal: Q Concentración soluto: c Número de cristales: n(l) Volumen del reactor

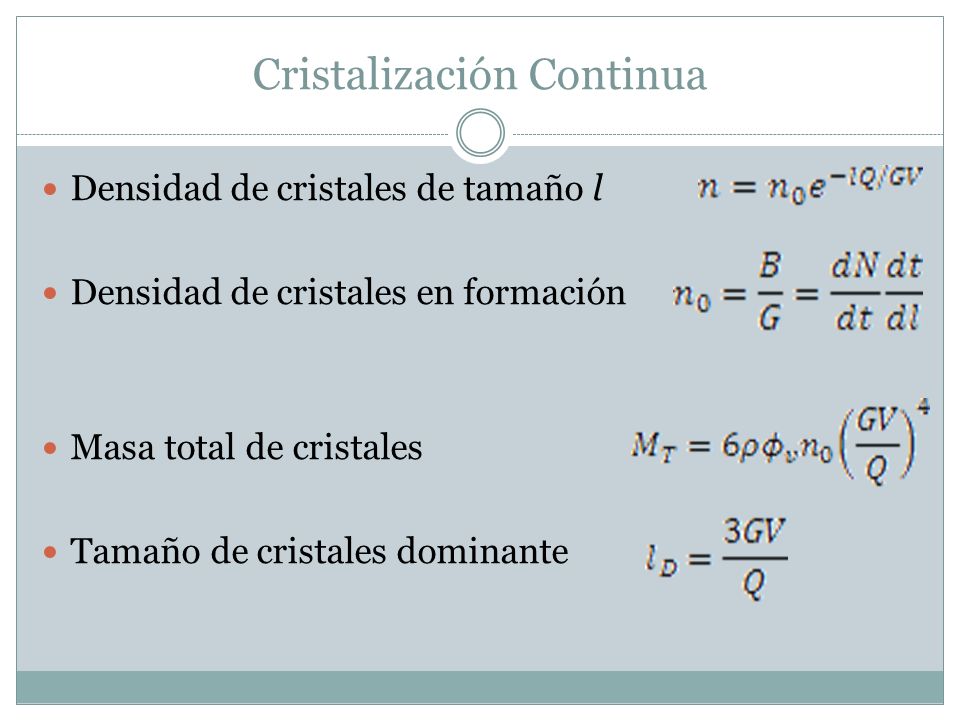

14 Cristalización Continua
Densidad de cristales de tamaño l Densidad de cristales en formación Masa total de cristales Tamaño de cristales dominante

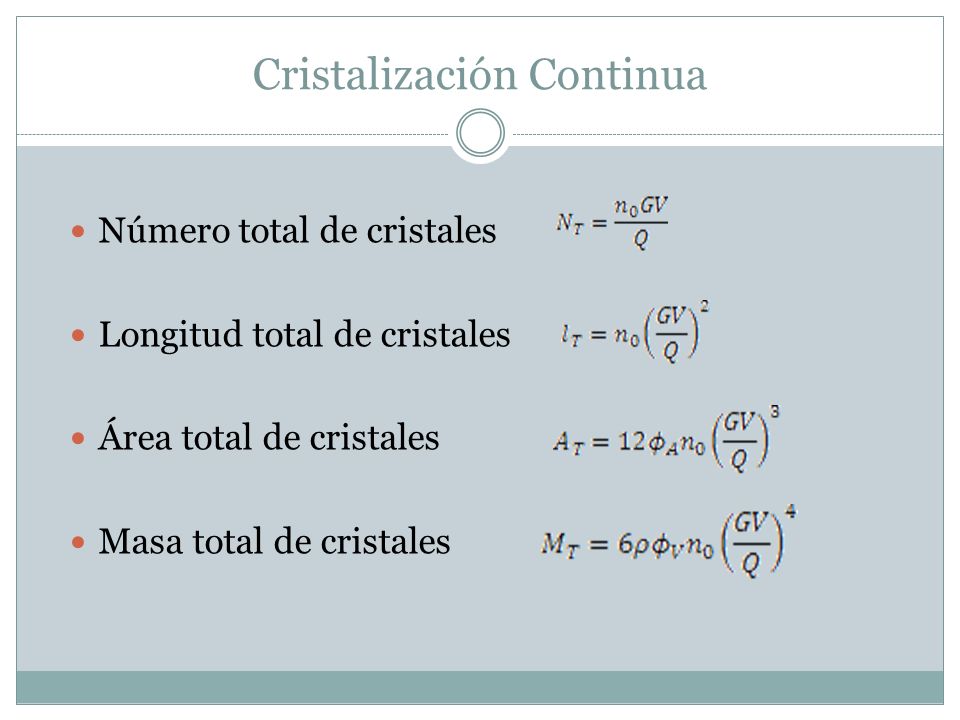

15 Cristalización Continua
Número total de cristales Longitud total de cristales Área total de cristales Masa total de cristales

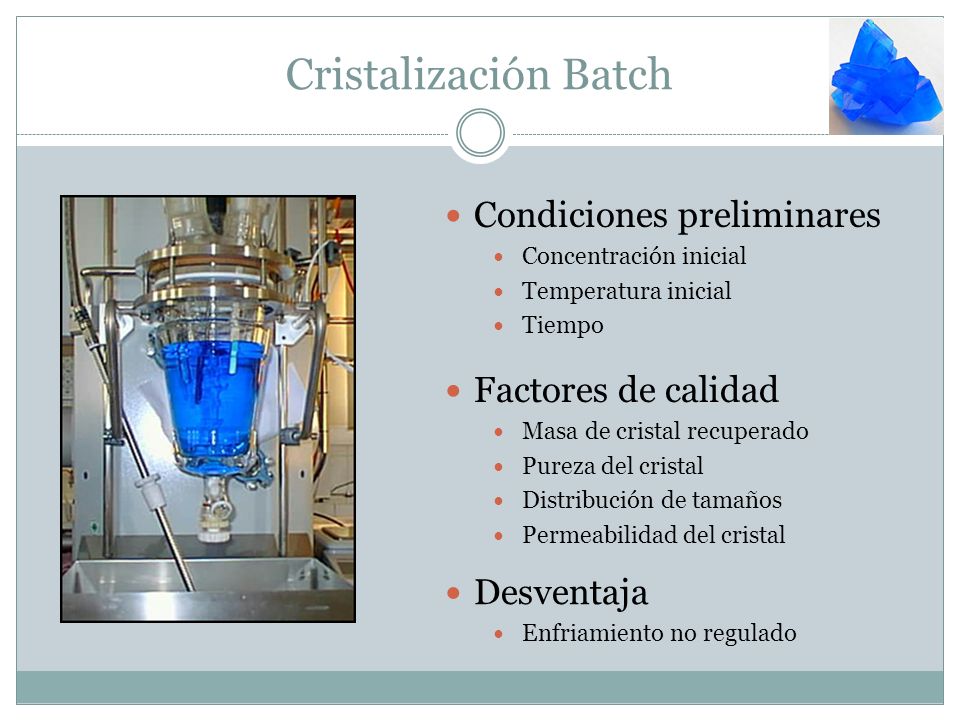

16 Cristalización Batch Condiciones preliminares Factores de calidad
Concentración inicial Temperatura inicial Tiempo Factores de calidad Masa de cristal recuperado Pureza del cristal Distribución de tamaños Permeabilidad del cristal Desventaja Enfriamiento no regulado

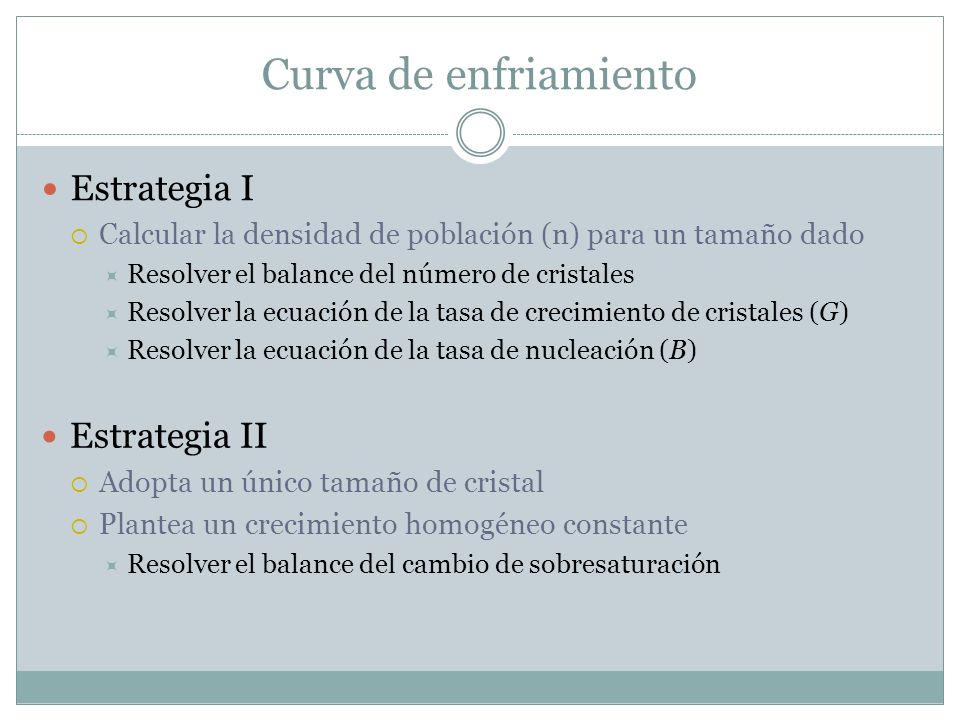

17 Curva de enfriamiento Estrategia I Estrategia II
Calcular la densidad de población (n) para un tamaño dado Resolver el balance del número de cristales Resolver la ecuación de la tasa de crecimiento de cristales (G) Resolver la ecuación de la tasa de nucleación (B) Estrategia II Adopta un único tamaño de cristal Plantea un crecimiento homogéneo constante Resolver el balance del cambio de sobresaturación

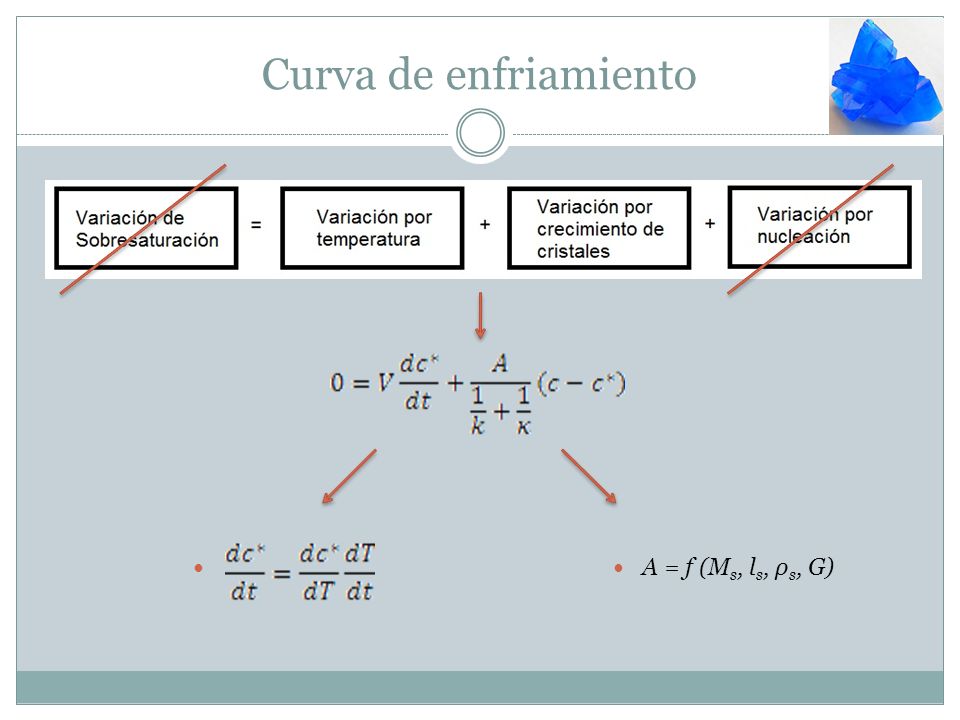

18 Curva de enfriamiento A = f (Ms, ls, ρs, G)

19 Curva de enfriamiento Dependencia de la T con el tiempo para G=cte
A = f (Ms, ls, ρs, G)

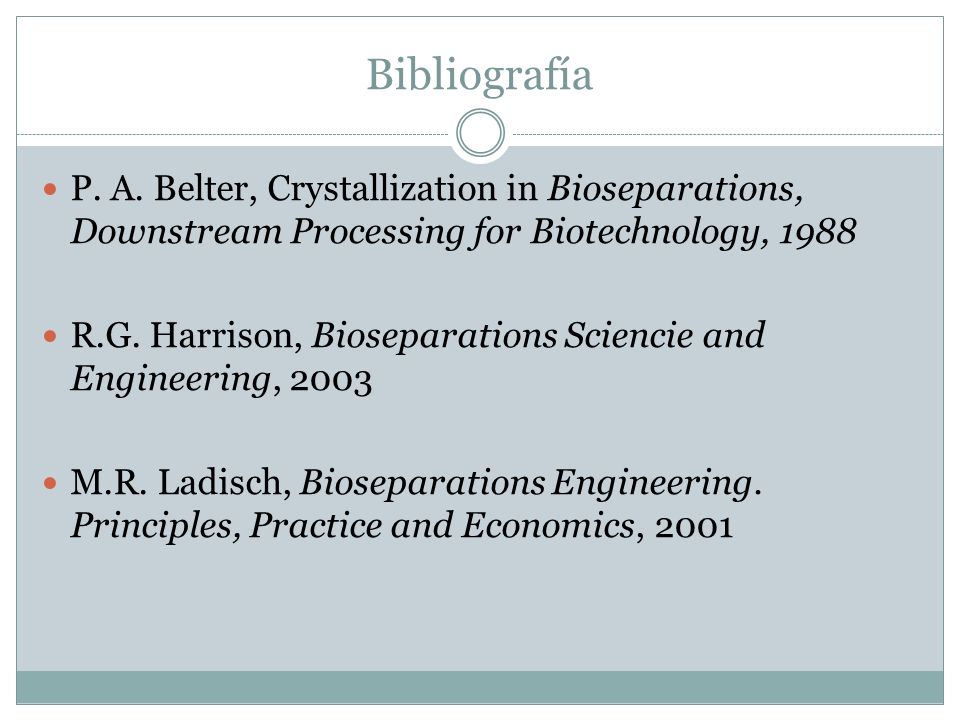

20 Bibliografía P. A. Belter, Crystallization in Bioseparations, Downstream Processing for Biotechnology, 1988 R.G. Harrison, Bioseparations Sciencie and Engineering, 2003 M.R. Ladisch, Bioseparations Engineering. Principles, Practice and Economics, 2001
