Desarmado y Armado de un teléfono celular

Presentación del tema: "Desarmado y Armado de un teléfono celular"— Transcripción de la presentación:

1 Desarmado y Armado de un teléfono celular

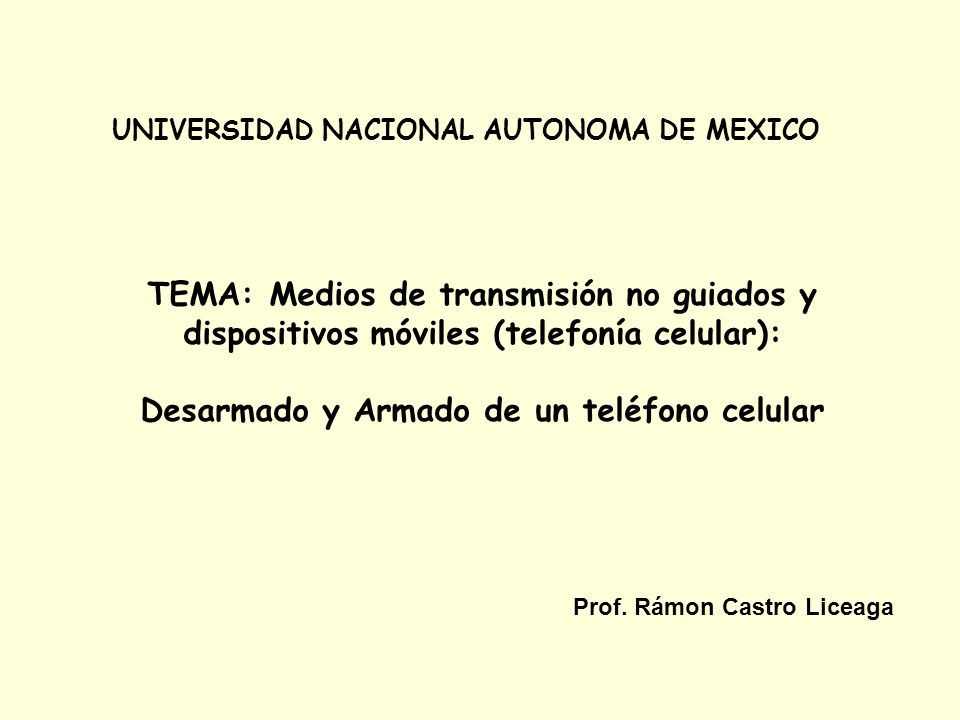

UNIVERSIDAD NACIONAL AUTONOMA DE MEXICO TEMA: Medios de transmisión no guiados y dispositivos móviles (telefonía celular): Desarmado y Armado de un teléfono celular Prof. Rámon Castro Liceaga

2 Definición de Medios no guiados o sin cable (inalambricos)
Son los medios en que la transmisión y recepción se realiza por medio de ondas y/o antenas, las cuales deben estar alineadas cuando la transmisión es direccional, o si es omnidireccional en que la señal se propaga en todas las direcciones

3 Que tipo de ondas reciben los dispositivos móviles

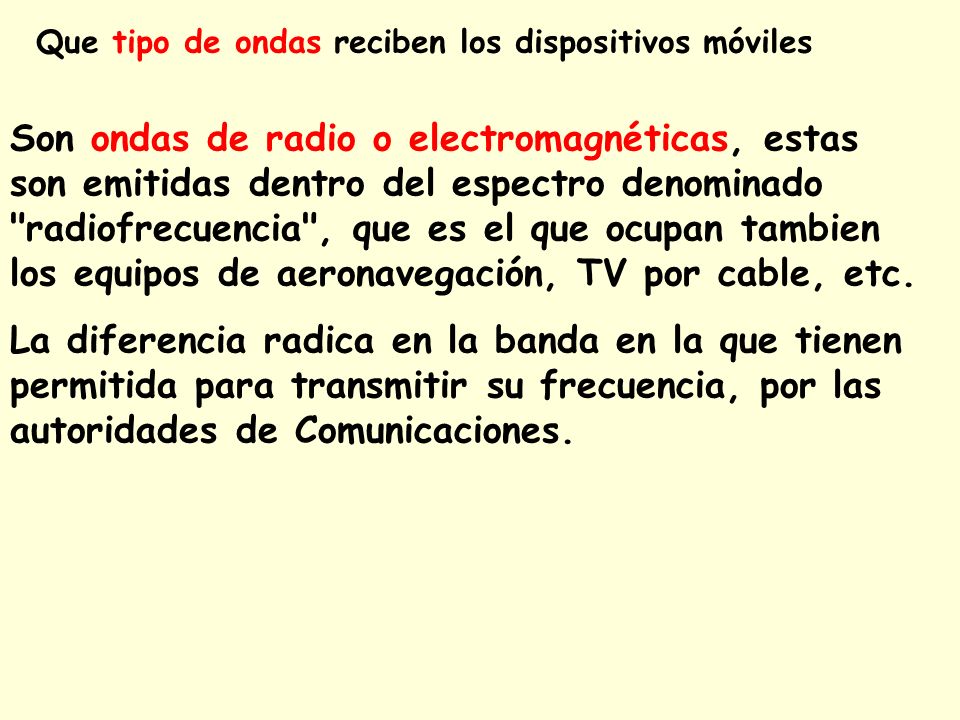

Son ondas de radio o electromagnéticas, estas son emitidas dentro del espectro denominado "radiofrecuencia", que es el que ocupan tambien los equipos de aeronavegación, TV por cable, etc. La diferencia radica en la banda en la que tienen permitida para transmitir su frecuencia, por las autoridades de Comunicaciones.

4 Definición de dispositivos móviles

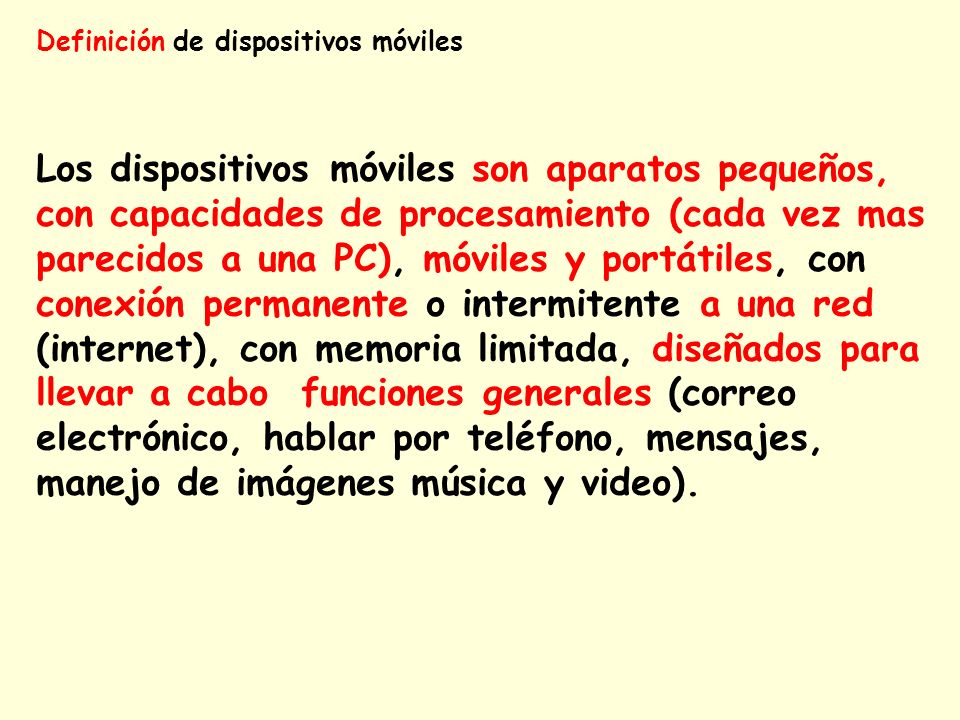

Los dispositivos móviles son aparatos pequeños, con capacidades de procesamiento (cada vez mas parecidos a una PC), móviles y portátiles, con conexión permanente o intermitente a una red (internet), con memoria limitada, diseñados para llevar a cabo funciones generales (correo electrónico, hablar por teléfono, mensajes, manejo de imágenes música y video).

5 Categorías de dispositivos móviles

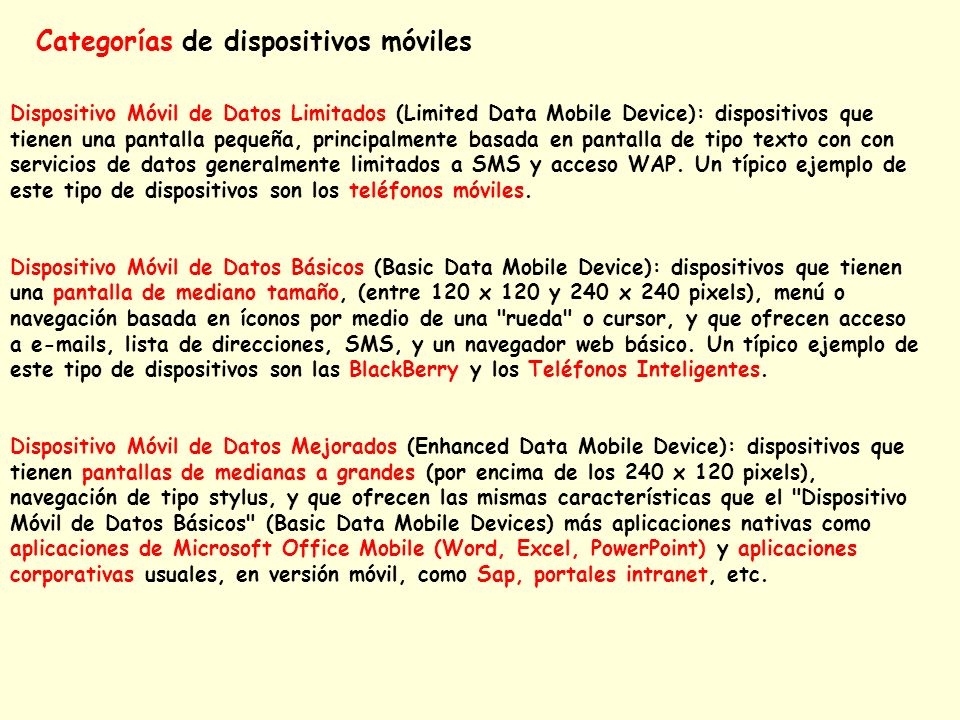

Dispositivo Móvil de Datos Limitados (Limited Data Mobile Device): dispositivos que tienen una pantalla pequeña, principalmente basada en pantalla de tipo texto con con servicios de datos generalmente limitados a SMS y acceso WAP. Un típico ejemplo de este tipo de dispositivos son los teléfonos móviles. Dispositivo Móvil de Datos Básicos (Basic Data Mobile Device): dispositivos que tienen una pantalla de mediano tamaño, (entre 120 x 120 y 240 x 240 pixels), menú o navegación basada en íconos por medio de una "rueda" o cursor, y que ofrecen acceso a s, lista de direcciones, SMS, y un navegador web básico. Un típico ejemplo de este tipo de dispositivos son las BlackBerry y los Teléfonos Inteligentes. Dispositivo Móvil de Datos Mejorados (Enhanced Data Mobile Device): dispositivos que tienen pantallas de medianas a grandes (por encima de los 240 x 120 pixels), navegación de tipo stylus, y que ofrecen las mismas características que el "Dispositivo Móvil de Datos Básicos" (Basic Data Mobile Devices) más aplicaciones nativas como aplicaciones de Microsoft Office Mobile (Word, Excel, PowerPoint) y aplicaciones corporativas usuales, en versión móvil, como Sap, portales intranet, etc.

6 Importancia de los dispositivos móviles
La importancia actual de los dispositivos móviles radica en que nos permiten comunicar en cualquier distancia, lugar y en movimiento, sea en el transporte, estar en otra ciudad o caminando en cualquier parte. Estas características bien se pueden aprovechar para la difusión del conocimiento y para dar mayor productividad a la educación en México.

7 Telefono móvil o celular
Es un dispositivo inalámbrico electrónico que permite tener acceso a la red de telefonía celular o móvil. Se denomina celular en latinoamerica debido a que el servicio funciona mediante una red de celdas, donde cada antena repetidora de señal es una célula, si bien también existen redes telefónicas móviles satelitales. Su principal característica es su portabilidad, que permite comunicarse desde casi cualquier lugar. La principal función es la comunicación de voz, como el teléfono convencional.

8 Bocina.- Sonidos bajos del telefono (escuchamos)

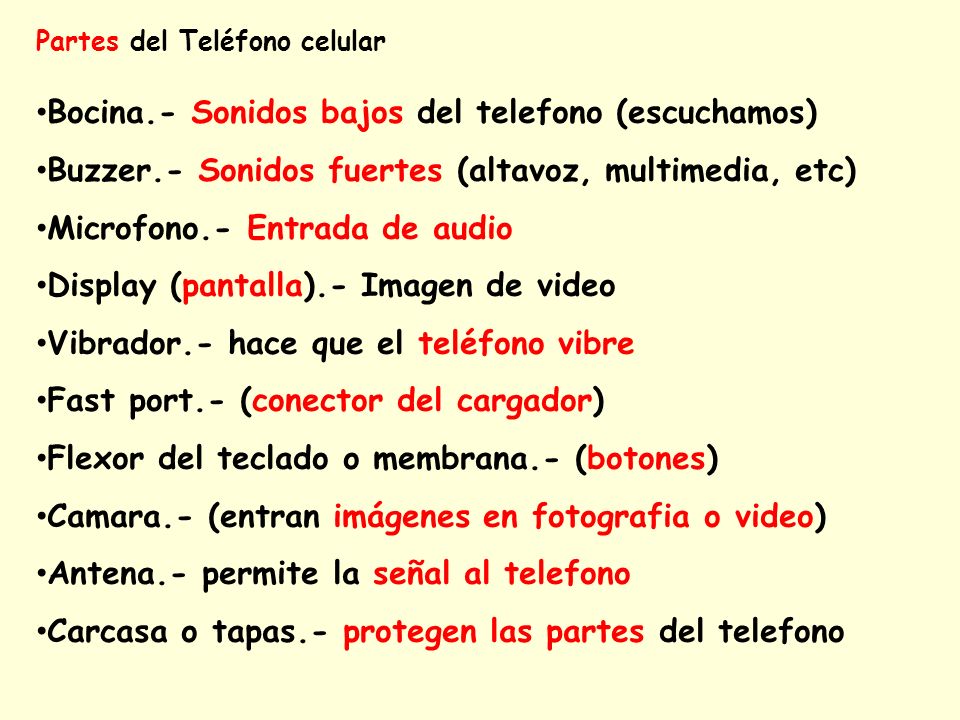

Partes del Teléfono celular Bocina.- Sonidos bajos del telefono (escuchamos) Buzzer.- Sonidos fuertes (altavoz, multimedia, etc) Microfono.- Entrada de audio Display (pantalla).- Imagen de video Vibrador.- hace que el teléfono vibre Fast port.- (conector del cargador) Flexor del teclado o membrana.- (botones) Camara.- (entran imágenes en fotografia o video) Antena.- permite la señal al telefono Carcasa o tapas.- protegen las partes del telefono

9 Bateria.- Es la fuente de poder del teléfono

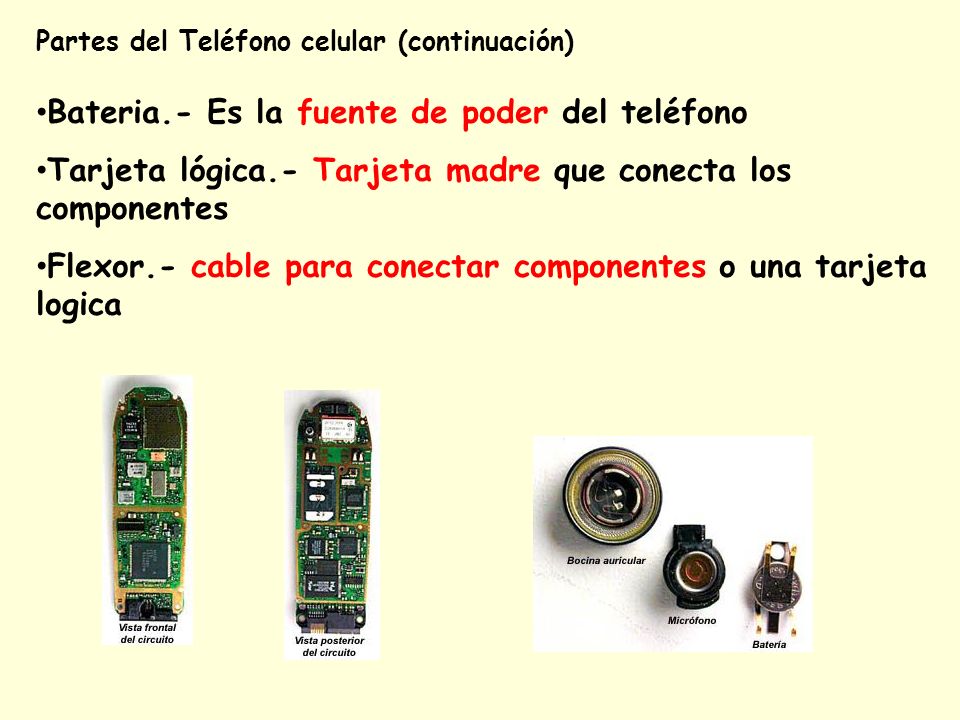

Partes del Teléfono celular (continuación) Bateria.- Es la fuente de poder del teléfono Tarjeta lógica.- Tarjeta madre que conecta los componentes Flexor.- cable para conectar componentes o una tarjeta logica

10 En el mercado hay 3 diseños actualmente:

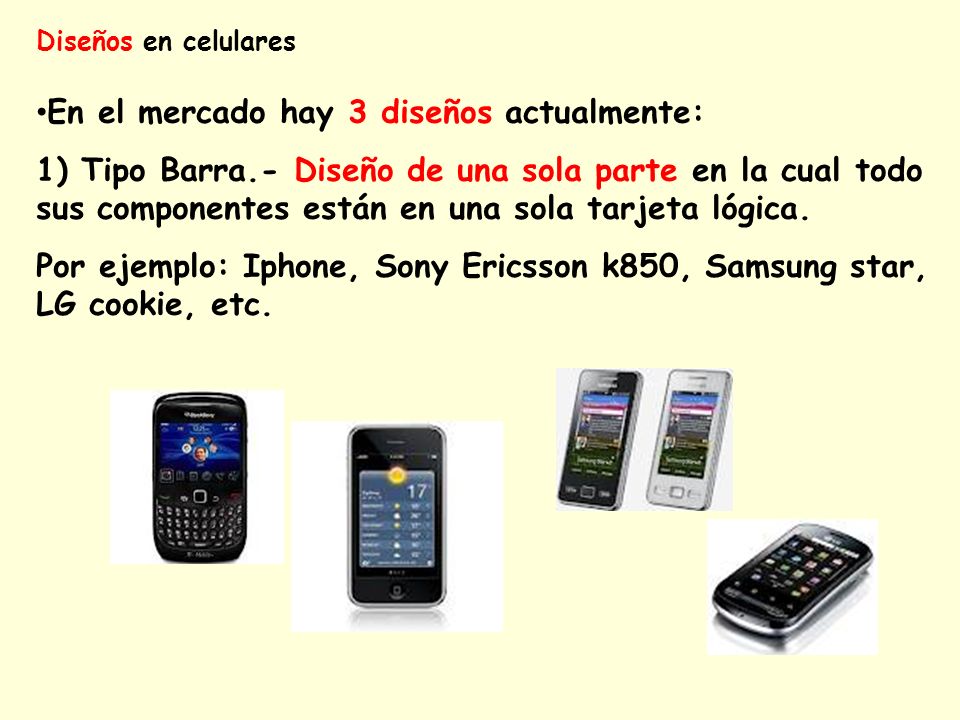

Diseños en celulares En el mercado hay 3 diseños actualmente: 1) Tipo Barra.- Diseño de una sola parte en la cual todo sus componentes están en una sola tarjeta lógica. Por ejemplo: Iphone, Sony Ericsson k850, Samsung star, LG cookie, etc.

11 Diseños en celulares (continuación)

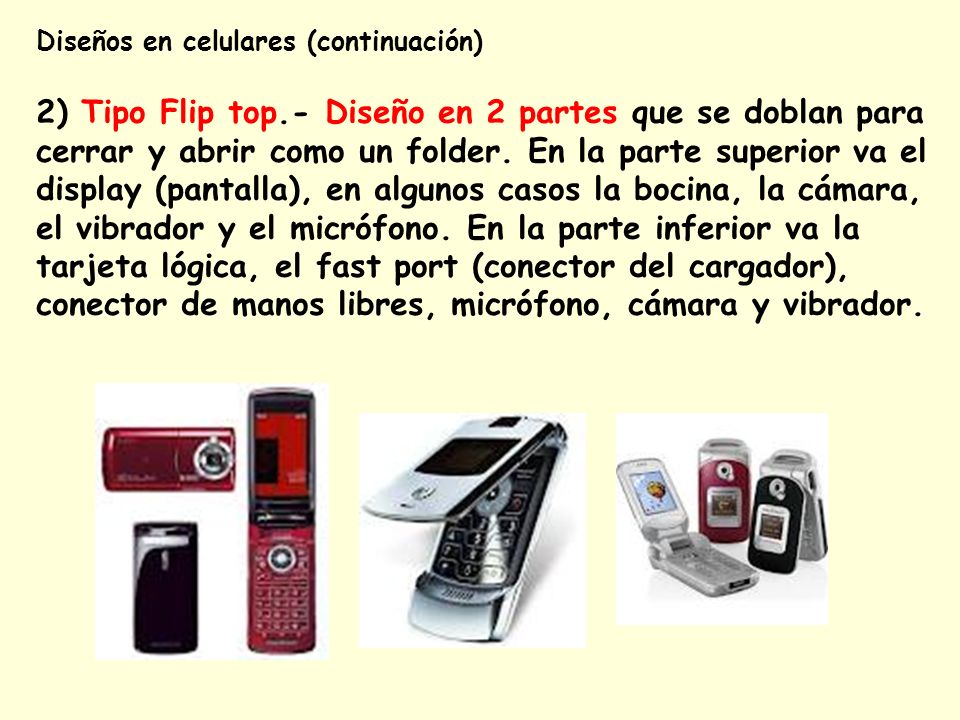

2) Tipo Flip top.- Diseño en 2 partes que se doblan para cerrar y abrir como un folder. En la parte superior va el display (pantalla), en algunos casos la bocina, la cámara, el vibrador y el micrófono. En la parte inferior va la tarjeta lógica, el fast port (conector del cargador), conector de manos libres, micrófono, cámara y vibrador.

12 Diseños en celulares (continuación)
3) Tipo Slider.- Diseño en 2 partes que se desliza, puede ser arriba/abajo, izquierda/derecha. Sus componentes estan repartidos en 2 segmentos en una parte va el display y la bocina (en algunos casos la cámara, el vibrador y el microfono) en la otra parte va la tarjeta logica, buzzer, microfono, camara, vibrador, membrana del teclado y lo que une las 2 partes y sirve para conectar ambas se llama flexor

13 Como abrir un teléfono celular

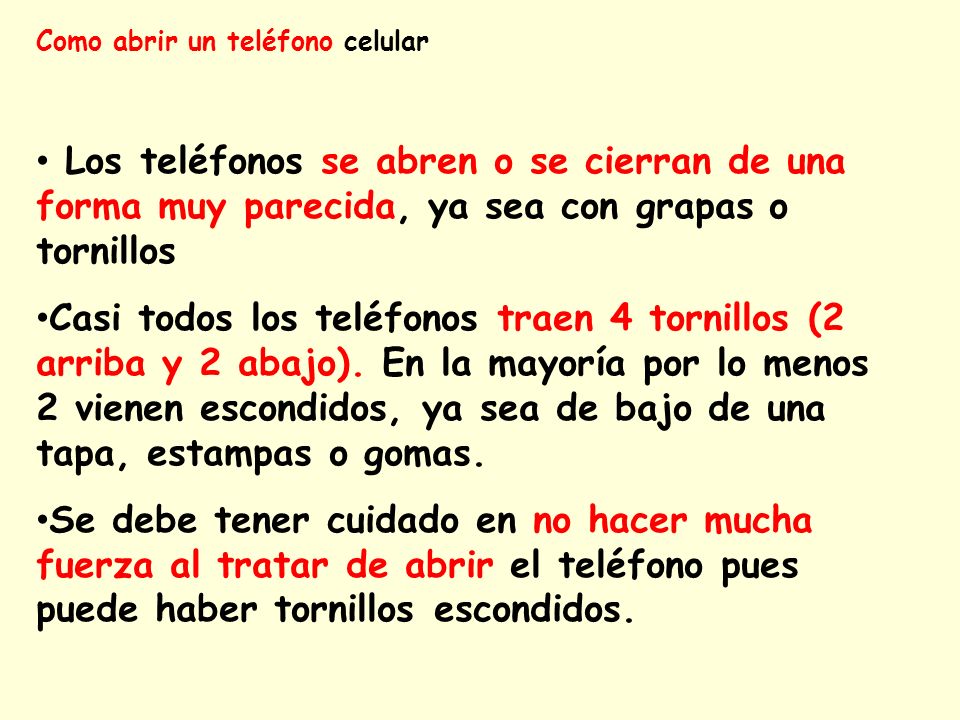

Los teléfonos se abren o se cierran de una forma muy parecida, ya sea con grapas o tornillos Casi todos los teléfonos traen 4 tornillos (2 arriba y 2 abajo). En la mayoría por lo menos 2 vienen escondidos, ya sea de bajo de una tapa, estampas o gomas. Se debe tener cuidado en no hacer mucha fuerza al tratar de abrir el teléfono pues puede haber tornillos escondidos.

14 Cuidados que debemos tener al abrir un celular
No abrir con desarmadores las carcazas o tapas ya que podemos maltratarlas o rayarlas, los desarmadores solo son para los tornillos, existen palas de plástico o bien con uñas. Hay que abrir con mucho cuidado y lentamente cada tapa pues en muchos casos hay flexores (cables) que están pegados a la tapa o que conectan algún componente. Cuidar que al momento de cerrar el teléfono las piezas esten en el mismo lugar y del mismo lado que estaban cuando lo abrimos, asi también que no sobren piezas. Tener mucho cuidado con la energía estática que es la que da toques cuando tocamos a una persona, pues esta misma energía la podemos liberar en el teléfono. Para evitar esta energía trataremos no frotarnos el cabello al tener un teléfono desarmado, no tener alfombra en el área de trabajo y recomendable tener zapatos de goma y un piso solido o usar pulcera antiestática Al cerrar el teléfono celular limpiar la pantalla y la mica

15 Desarmado de un equipo BlackBerry Bould 9900
Ejemplo: Desarmado de un equipo BlackBerry Bould 9900

16 Desconfiguración en el funcionamiento del celular. 2) Batería baja.

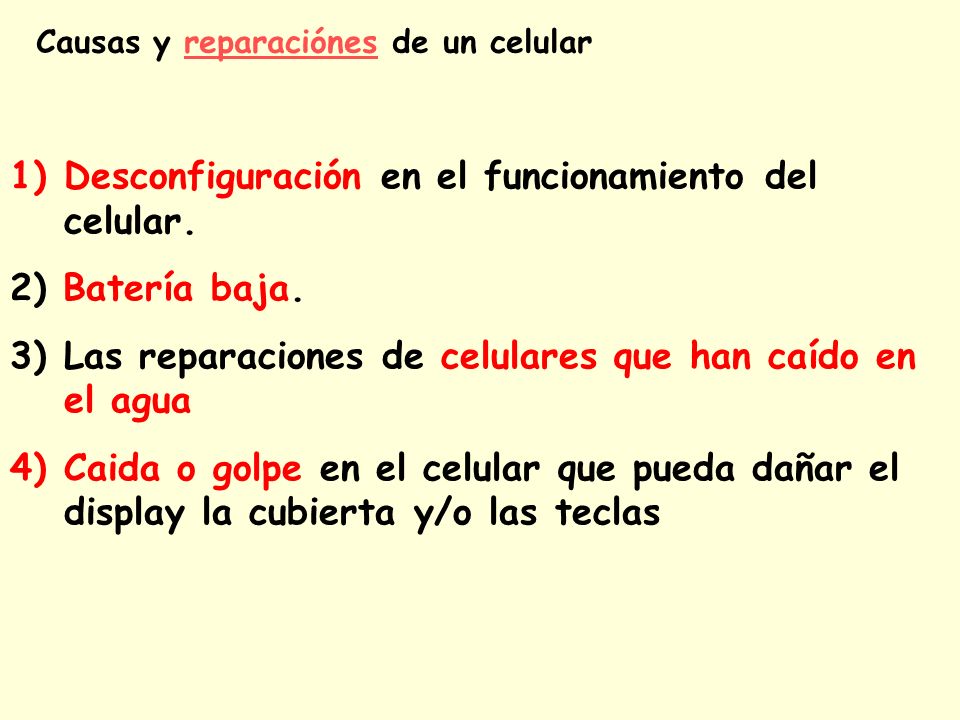

Causas y reparaciónes de un celular Desconfiguración en el funcionamiento del celular. 2) Batería baja. Las reparaciones de celulares que han caído en el agua Caida o golpe en el celular que pueda dañar el display la cubierta y/o las teclas

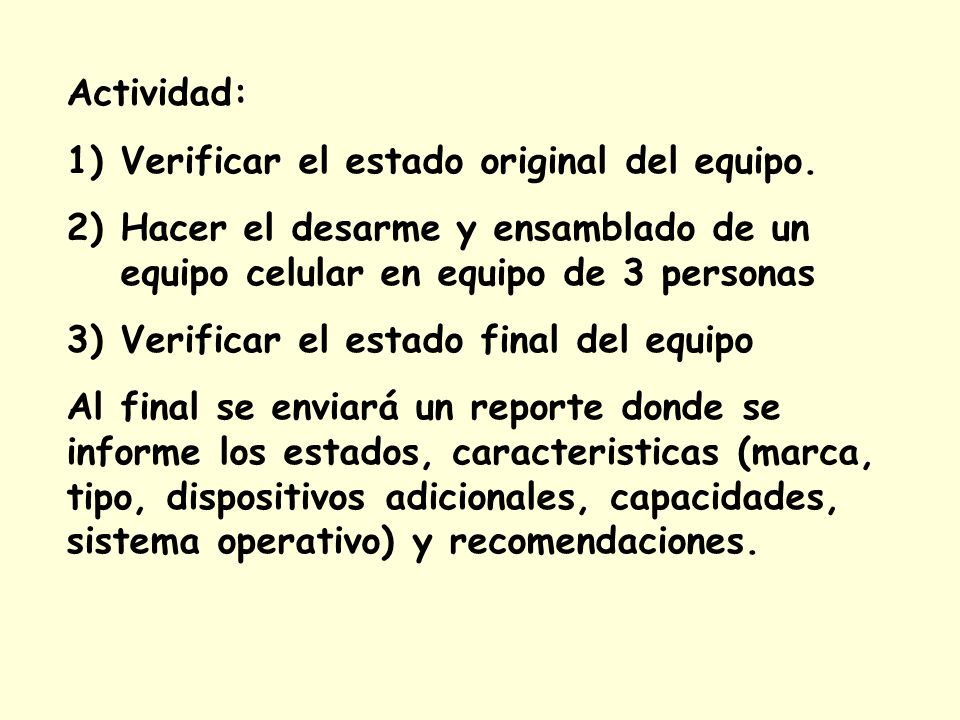

17 Actividad: Verificar el estado original del equipo. Hacer el desarme y ensamblado de un equipo celular en equipo de 3 personas Verificar el estado final del equipo Al final se enviará un reporte donde se informe los estados, caracteristicas (marca, tipo, dispositivos adicionales, capacidades, sistema operativo) y recomendaciones.

18 MUCHAS GRACIAS CONTINUARA…
