2 Objetivos Objetivos Que los participantes reconozcan los elementos aplicables necesarios para implantar las WAN, enfocados en los temas y la funcionalidad de routers (enrutadores) y los fundamentos de protección de perímetros y firewalls (cortafuegos).

3 IC> En todas las presentaciones, la lámina de agenda debe incluir infraestructura (en las que aplique). Tan pronto leas esto, informa a Olga si lo haces vos o lo hacemos nosotros, ya esta estaría corregida. Agenda Descripción Funcionalidad Uso Adecuado Alarmas Riesgos Contingencias Responsabilidades Infraestructura Agenda

4 Servicio WAN

5 Descripción Descripción:
El servicio WAN de la red del SENA, comprende el diseño, instalación, operación, administración y gestión de los enlaces para intercomunicar las sedes. Garantizar el acceso a las sedes del SENA y al centro de datos con el ancho de banda comprometido El servicio será brindado sobre una base de operación 7x24 y cumplir con los Acuerdos de Nivel de Servicio Conectividad 183 Sedes a Nivel Nacional (Entregadas lógicamente en el Centro de Datos): 67 sedes tipo A con canal de respaldo + Acelerador+ BW Internet 56 sedes tipo B + Acelerador+ BW Internet 60 sedes tipo C + Acelerador+ BW Internet Descripción

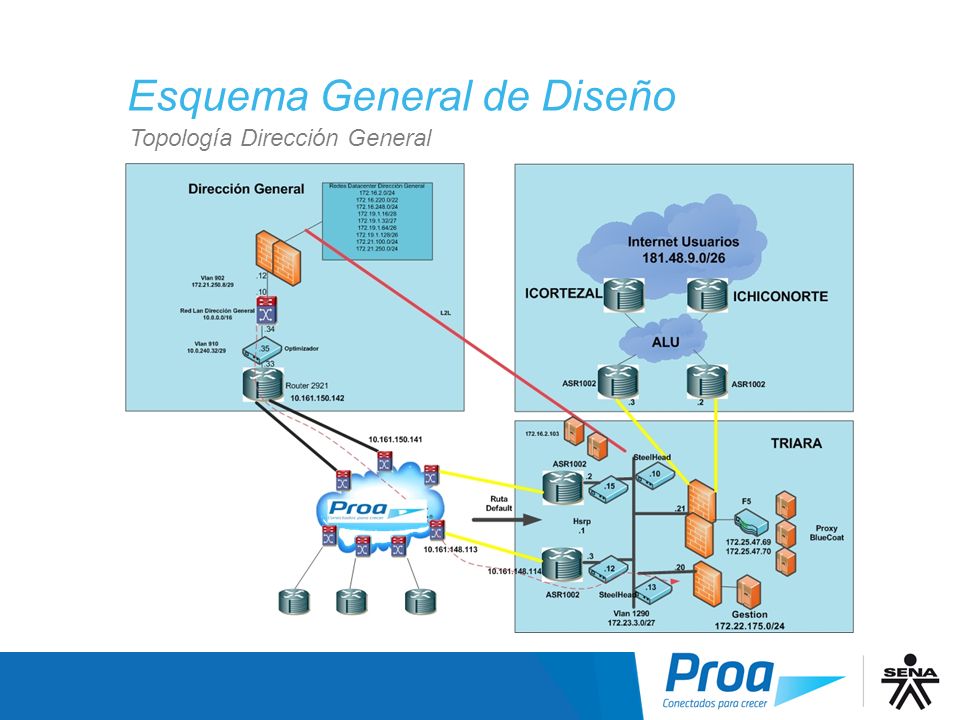

6 Esquema General de Diseño
Topología Dirección General

7 Esquema de Sedes tipo “A”.
IC> Creo que la explicación “Para ver los documentos, haga click en el clip…” no debería aparecer, para eso está el botón IC> Por otra parte, el botón en azul celeste que dice “Presione para ver el listado…” debe tener el vínculo a la hoja Excel que volví a incrustar de nuevo, cuidado con eso Esquema de Sedes tipo “A”. Para ver los documentos, haga click en el clip de la pestaña a la derecha: Presione para ver el listado de Sedes Tipo A

8 Esquema de Sedes tipo “B”
IC> Creo que la explicación “Para ver los documentos, haga click en el clip…” no debería aparecer, para eso está el botón IC> Por otra parte, el botón en azul celeste que dice “Presione para ver el listado…” debe tener el vínculo a la hoja Excel que volví a incrustar de nuevo, cuidado con eso Esquema de Sedes tipo “B” Para ver los documentos, haga click en el clip de la pestaña a la derecha: Presione para ver el listado de Sedes Tipo B

9 Esquema de Sedes tipo “C”
IC> Creo que la explicación “Para ver los documentos, haga click en el clip…” no debería aparecer, para eso está el botón. Esquema de Sedes tipo “C” Presione para ver el listado de Sedes Tipo C Para ver los documentos, haga click en el clip de la pestaña a la derecha:

10 Monitoreo Para el servicio de WAN e Internet se estará realizando una gestión de Monitoreo y control que permitirá determinar el buen funcionamiento del servicio. Algunos de los parámetros a medir por la Herramienta de Gestión y Monitoreo son: Jitter en la red WAN e Internet Delay en la red WAN e Internet Pérdidas de paquetes en la red WAN e Internet Latencia en la red WAN e Internet Monitoreo

11 Monitoreo Herramienta de Monitoreo y Gestión
A continuación se anexan algunas impresiones de pantallas donde se puede apreciar la Herramienta. Es importante destacar que el SENA no tendrá acceso a dicha herramienta, hasta tanto no lo disponga la Dirección General en negociación con PROA. Monitoreo

12 Herramienta de Monitoreo y Gestión

13 Medición del Delay Herramienta de Monitoreo y Gestión
Medición del Delay Servicio WAN Medición del Delay

14 Medición de Pérdidas de Paquetes
Herramienta de Monitoreo y Gestión Medición de pérdidas de Paquetes Servicio WAN Medición de Pérdidas de Paquetes

15 Medición de Latencia Herramienta de Monitoreo y Gestión
Medición de la Latencia Servicio Internet Medición de Latencia

16 Uso del Caudal WAN según QoS
El ancho de banda de video y voz, de no usarse, se distribuye entre las otras clases de este caudal. La clase de Internet tiene 2Mbps como máximo. Total Wan hggh Class Internet (Default) Class Business Class Management Class Críticos Class Video Class Voz BW Datos Internet Total WAN Uso del Caudal WAN según QoS

17 Esquema de Marcado de Paquetes

18 Esquema del Marcado de Paquetes
Esquema de Marcado de Paquetes Tipos de Servicios DSCP Servicios VOZ EF Telefonía IP VIDEO AF41 Video Conferencia MANAGEMENT AF31 Gestión BUSINESS AF21 Datos en General CRITICO AF32 Aplicativos Default Internet Esquema del Marcado de Paquetes

19 1 Funcionalidad WAN Funcionalidad
El servicio WAN presentada al SENA presenta funcionalidades de inteligencia y optimización de los recursos a lo largo y ancho de la solución, incluyendo funcionalidades como QoS (calidad de servicio), enrutamiento dinámico, protocolos de análisis de tráfico (con el fin de poder identificar los flujos propios de SENA, sus tipos, e identificar cambios en el comportamiento de los mismos), además de optimización del uso de los enlaces WAN mediante tecnología de reducción de ancho de banda. Estas son algunas de las funcionalidades mas relevantes del servicio, aunadas a la capacidad de administración y monitoreo constante bajo normativas ITIL. Funcionalidad WAN

20 1 Uso Adecuado WAN Uso Adecuado
El servicio de red WAN debe ser utilizado de manera apropiada, aprovechando la máxima capacidad trasmisión de los equipos. POLITICA DE SEGURIDAD PARA LOS EQUIPOS QUE CONFORMAN LA SOLUCION DE LA RED WAN No deben estar expuestos a la intemperie, con excepción de los relativos a las soluciones VSAT y de radioenlace, que son exteriores. No debe estar expuestos al transito de las personas. Debe estar operando bajo ambiente que respete las especificaciones de operación de los equipos. Deben estar correctamente instalados en un rack. Uso Adecuado WAN

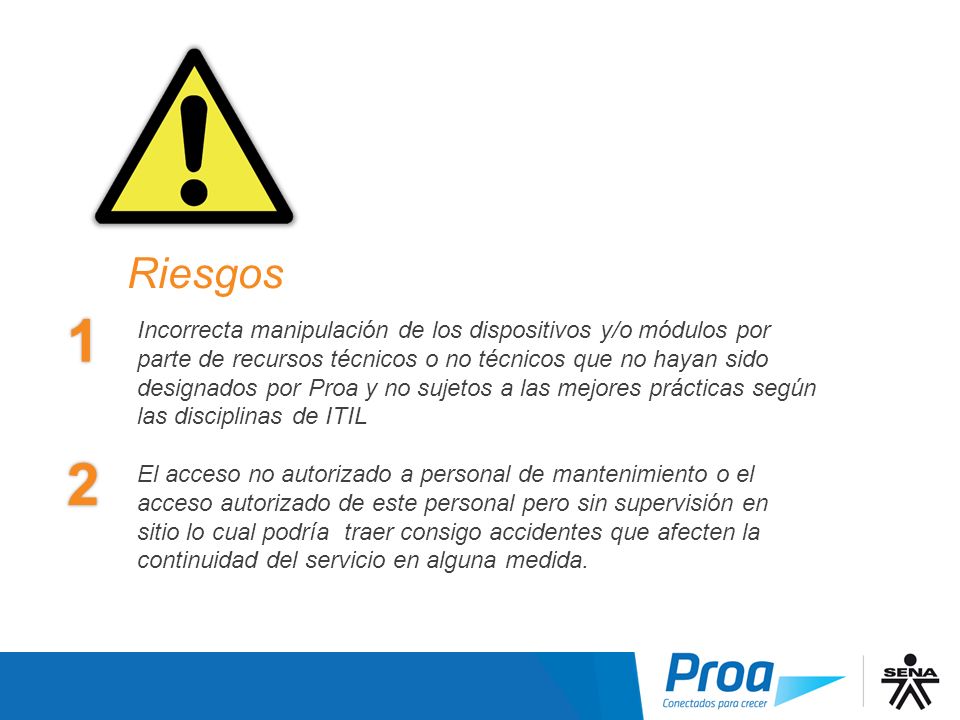

21 Riesgos Incorrecta manipulación de los dispositivos y/o módulos por parte de recursos técnicos o no técnicos que no hayan sido designados por Proa y no sujetos a las mejores prácticas según las disciplinas de ITIL El acceso no autorizado a personal de mantenimiento o el acceso autorizado de este personal pero sin supervisión en sitio lo cual podría traer consigo accidentes que afecten la continuidad del servicio en alguna medida. 1 2 Riesgos

22 Servicio Internet

23 Descripción I Descripción:
El servicio Internet de la red del SENA, comprende el diseño, instalación, administración y gestión de los accesos y restricciones a diversas paginas y recursos en la web. Garantizar el acceso a Internet las sedes del SENA con el ancho de banda comprometido. El servicio será brindado sobre una base de operación 7x24 y cumplir con los Acuerdos de Nivel de Servicio. Descripción I

24 Descripción II Descripción:

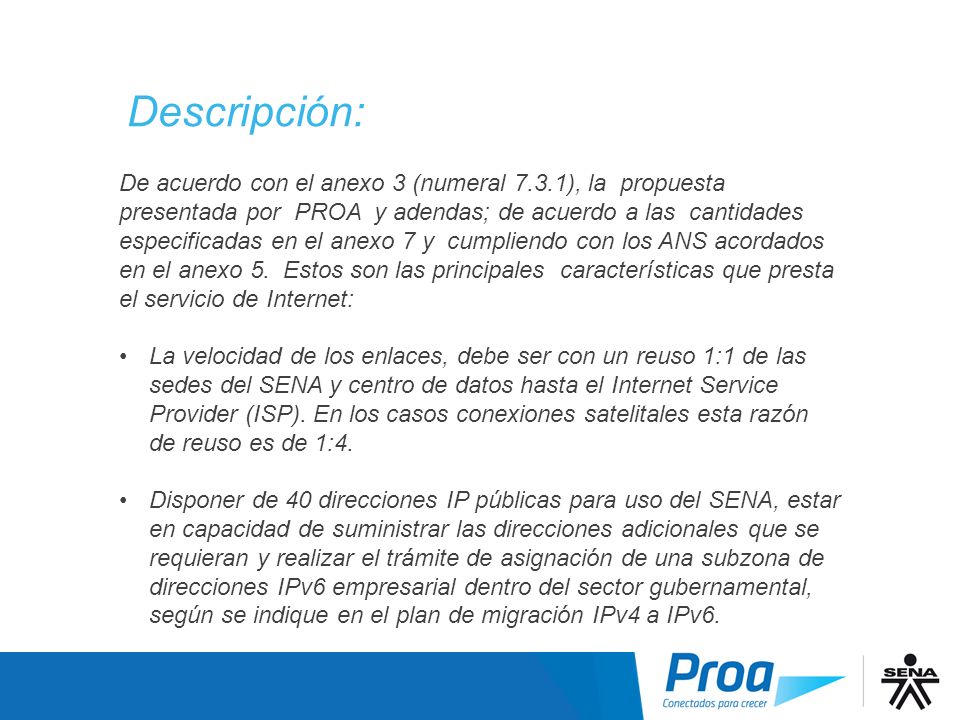

De acuerdo con el anexo 3 (numeral 7.3.1), la propuesta presentada por PROA y adendas; de acuerdo a las cantidades especificadas en el anexo 7 y cumpliendo con los ANS acordados en el anexo 5. Estos son las principales características que presta el servicio de Internet: La velocidad de los enlaces, debe ser con un reuso 1:1 de las sedes del SENA y centro de datos hasta el Internet Service Provider (ISP). En los casos conexiones satelitales esta razón de reuso es de 1:4. Disponer de 40 direcciones IP públicas para uso del SENA, estar en capacidad de suministrar las direcciones adicionales que se requieran y realizar el trámite de asignación de una subzona de direcciones IPv6 empresarial dentro del sector gubernamental, según se indique en el plan de migración IPv4 a IPv6.  Descripción II

25 Descripción III Descripción:
de acuerdo con anexo 3 (numeral 7.3.1), la propuesta presentada por PROA y adendas; de acuerdo a las cantidades especificadas en el anexo 7 y cumpliendo con los ANS acordados en el anexo 5. Estos son las principales características que presta el servicio de Internet: Dispone de un sistema de gestión del servicio, garantizando el acceso controlado a usuarios del SENA, permitiendo el monitoreo en línea (tiempo real). Aplica servicio de autenticación y control de los usuarios para el acceso a Internet, filtrado URL, acceso al contenido de páginas Web, Proxy cache. PROA debe optimizar el acceso a Internet para cada una de las sedes de la Entidad. Descripción III

26 Topología Centro de Datos

27 Topología Centro de Datos Alterno

28 Funcionalidad 1 El servicio Internet presentado al SENA introduce funcionalidades de inteligencia y optimización de los recursos a lo largo y ancho de la solución, funcionalidades como QoS, enrutamiento dinámico, protocolos que permiten realizar análisis de trafico con el fin de poder identificar el trafico propio de SENA e identificar cambios en el comportamiento y tipo de trafico y optimización del uso de los enlaces WAN e Internet mediante tecnología de reducción de ancho de banda son algunas de las funcionalidades mas relevantes del servicio, esto aunado a la capacidad de administración y monitoreo constante bajo normativas ITIL. El servicio Internet ocupa un máximo de 2Mbps de ancho de banda.

29 Funcionalidad Bloqueo URLs
1 Para dar cumplimiento a la estrategia de INTERNET SANO se implanta el bloqueo de las páginas publicadas por el Ministerio TIC y las siguientes páginas a solicitud de la oficina de sistemas del SENA. La decisión de bloqueo la establece el SENA. El encargado de sistemas de la sede podrá configurar cualquier bloqueo adicional o restringir algún nuevo acceso a URLs a través de la mesa de servicios de PROA. Funcionalidad Bloqueo URLs

30 1 2 Uso Adecuado Internet Uso Adecuado
El servicio de Internet debe ser utilizado de manera apropiada, aprovechando la máxima capacidad trasmisión de los equipos y respetando las normas de uso aceptable. Dicha normativa está relacionada con las especificaciones de Internet Sano, el uso equitativo y racionalizado del ancho de banda, y la validación de contenidos apropiados para la institución y sus usuarios. Dentro de esta dimensión, la creación de conciencia es un elemento indispensable para el logro de este objetivo. El realizar una campaña de concientización con respecto al uso apropiado y respetuoso de Internet generara un uso menos riesgoso para las operaciones de SENA, evitando así el acceso a pornografía o paginas de redes sociales que afectan el rendimiento de los empleados. 2 Uso Adecuado Internet

31 Riesgos 1 Ingreso a paginas mal intencionadas en las cuales los usuarios internos pueden ser victimas de ataques focalizados o incluso brindar un backdoor para ataques o contaminación por virus generales en la red. Una clasificación de estas páginas incluye entre otras, actividad de: Phishing (captura de datos privados) Troyanos Malwares (Adwares/Spywares/Graywares) Riesgos

32 Servicio WAN e Internet

33 Alarmas Mediante la gestión de monitoreo 7/24 se consideran 3 tipos de alarmas en el servicio estas son: Normal Warning y Critical. Cada una de ellas activa un proceso y tipo de atención propio de su nivel de prioridad. Alarmas

34 Alarmas por Nivel 1-2 Alarmas
Si se detecta una falla en el la red WAN o Internet, el homologo de sistemas debe contactar a la mesa de ayuda (Mail, Teléfono) par que se registre el caso y se de un número de ticket para control seguimiento. 1.1.1Atención de primer nivel En primera instancia se intentará vía remota levantar el servicio, y se contara con el apoyo de los agentes en sitio en caso de ser necesario. 1.2.1Atención de Segundo Nivel En caso de no pode restablecer el servicio se cuenta con personal especializado que vía remota con los agentes en sitio brindaran el soporte necesario para levantar el servicio. Alarmas por Nivel 1-2

35 Alarmas por Nivel 3-4 Alarmas 1.3.1Atención especializada en sitio
Para estos casos se desplazara personal especializado al sitio para realizar los cambios necesarios para levantar el servicio. 1.4.1Seguimiento y Control a Fallas Par este caso todo los ticket estarán consignados en NNMi y aplicaran los ANS establecidos para el ámbito, tendrán acceso restringido a la herramienta de monitoreo Alarmas por Nivel 3-4

36 Contingencias Los Servicios de Redes WAN e Internet comparte el mismo Router y la intención fue un diseño con esquema de redundancia (sede Tipo A). En el Centro de Datos se cuenta con dos routers ASR 1002 en una modalidad Activo / Pasivo que cumplen con el rol de conexión al proveedor de Internet. Se elaboró el mismo esquema de redundancia en los Routers ASR 1002 que conforman la conexión a la Red WAN, ofreciendo de este modo un camino alterno en caso de falla. También en algunos casos se considero la inclusión de un segundo enlace “Redundante” desde las Sedes Remotas al Centro de Datos.

37 Responsabilidades Responsabilidades X RESPONSABILIDADES PROA SENA
Manejo de las llaves de los centros de Cableado X Gestión de las garantías antes los fabricantes de los equipos y el software. Proveer los medios logísticos y de movilización para equipos de respaldo, dañados y reparados. Proveer espacio físico para el servicio presencial de PROA. Acondicionamiento del espacio físico (acceso, espacio, uso, seguridad) Aprobaciones (En general por parte del SENA) Responsabilidades
