SIRGAS VERTICAL

Presentaciones similares


Presentación del tema: "SIRGAS VERTICAL"— Transcripción de la presentación:

1

2 1993 2001 2015 En Paraguay, en 1993, Patrocinado por: IAG, IPGH US National Imagery and Mapping Agency (NIMA), National Geospatial- Intelligence Agency (NGA). ”Sistema de Referencia Geocéntrico para América del Sur” ”Sistema de Referencia Geocéntrico para América del Sur” Las mismas Instituciones, En Nueva York, enero 22 al 26 de 2001 se le da la adopción de SIRGAS como sistema de referencia oficial en todos los países de las Américas. (Sistema de Referencia Geocéntrico para las Américas) En la Asamblea General de la Naciones Unidas el 26 de febrero de 2015. OBJETIVO: Resolución sobre el Marco Geodésico Global de Referencia para el Desarrollo Sostenible.Marco Geodésico Global de Referencia para el Desarrollo Sostenible

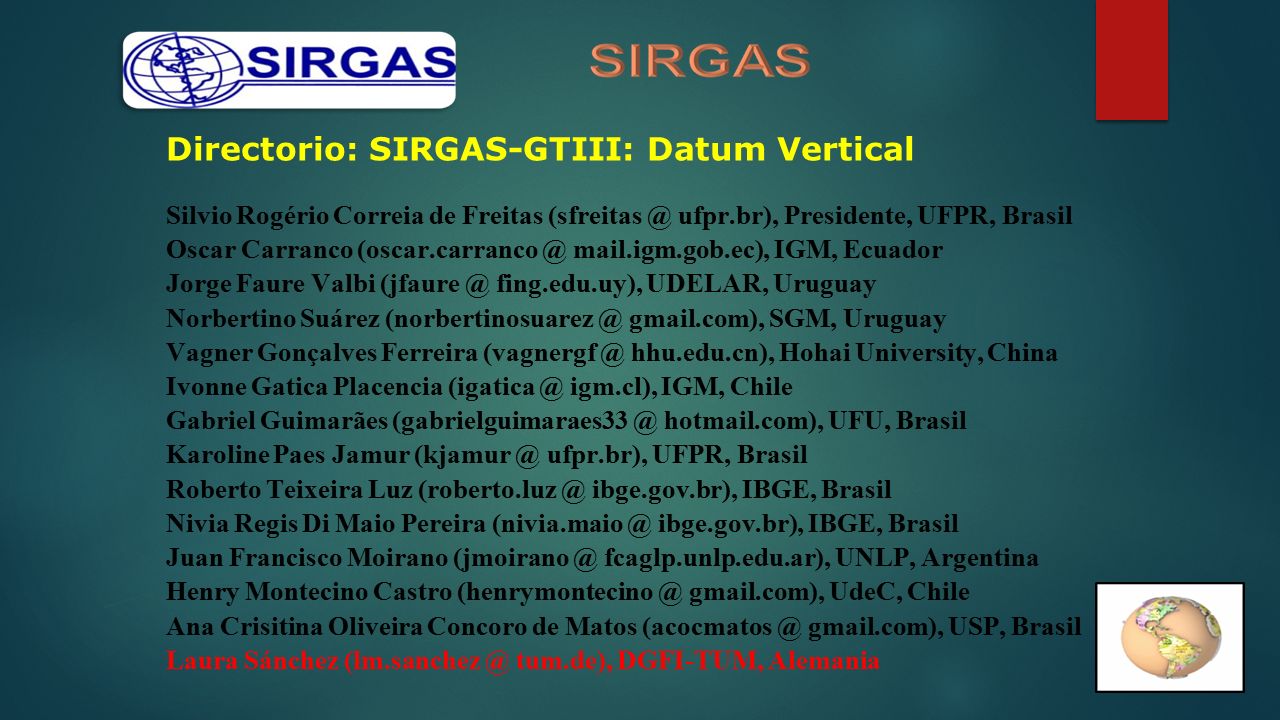

3 Directorio: SIRGAS-GTIII: Datum Vertical Silvio Rogério Correia de Freitas (sfreitas @ ufpr.br), Presidente, UFPR, Brasil Oscar Carranco (oscar.carranco @ mail.igm.gob.ec), IGM, Ecuador Jorge Faure Valbi (jfaure @ fing.edu.uy), UDELAR, Uruguay Norbertino Suárez (norbertinosuarez @ gmail.com), SGM, Uruguay Vagner Gonçalves Ferreira (vagnergf @ hhu.edu.cn), Hohai University, China Ivonne Gatica Placencia (igatica @ igm.cl), IGM, Chile Gabriel Guimarães (gabrielguimaraes33 @ hotmail.com), UFU, Brasil Karoline Paes Jamur (kjamur @ ufpr.br), UFPR, Brasil Roberto Teixeira Luz (roberto.luz @ ibge.gov.br), IBGE, Brasil Nivia Regis Di Maio Pereira (nivia.maio @ ibge.gov.br), IBGE, Brasil Juan Francisco Moirano (jmoirano @ fcaglp.unlp.edu.ar), UNLP, Argentina Henry Montecino Castro (henrymontecino @ gmail.com), UdeC, Chile Ana Crisitina Oliveira Concoro de Matos (acocmatos @ gmail.com), USP, Brasil Laura Sánchez (lm.sanchez @ tum.de), DGFI-TUM, Alemania

4

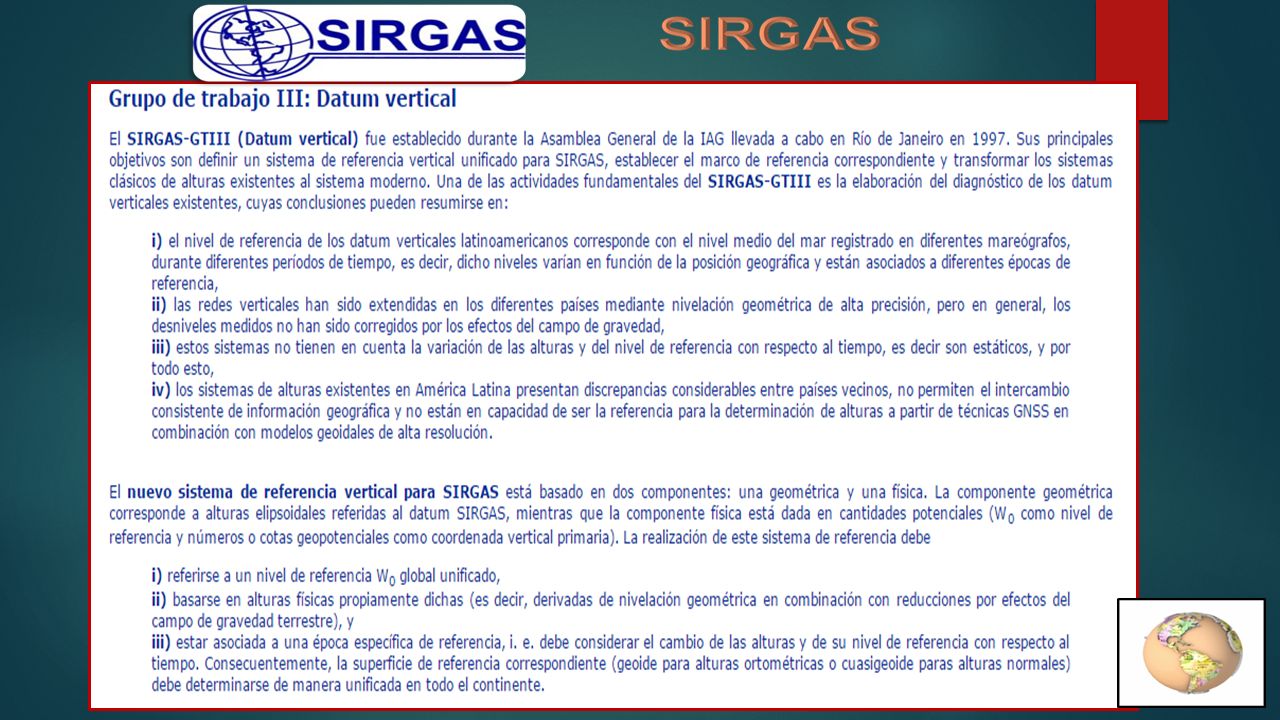

5

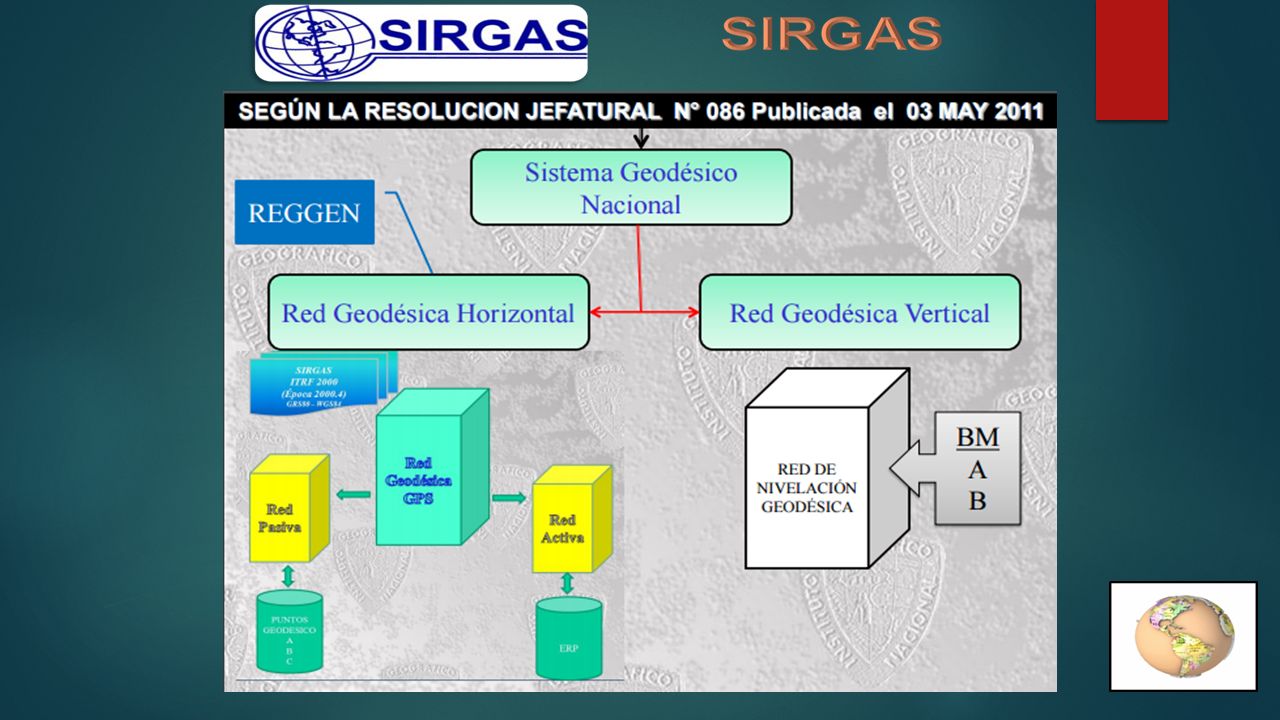

6

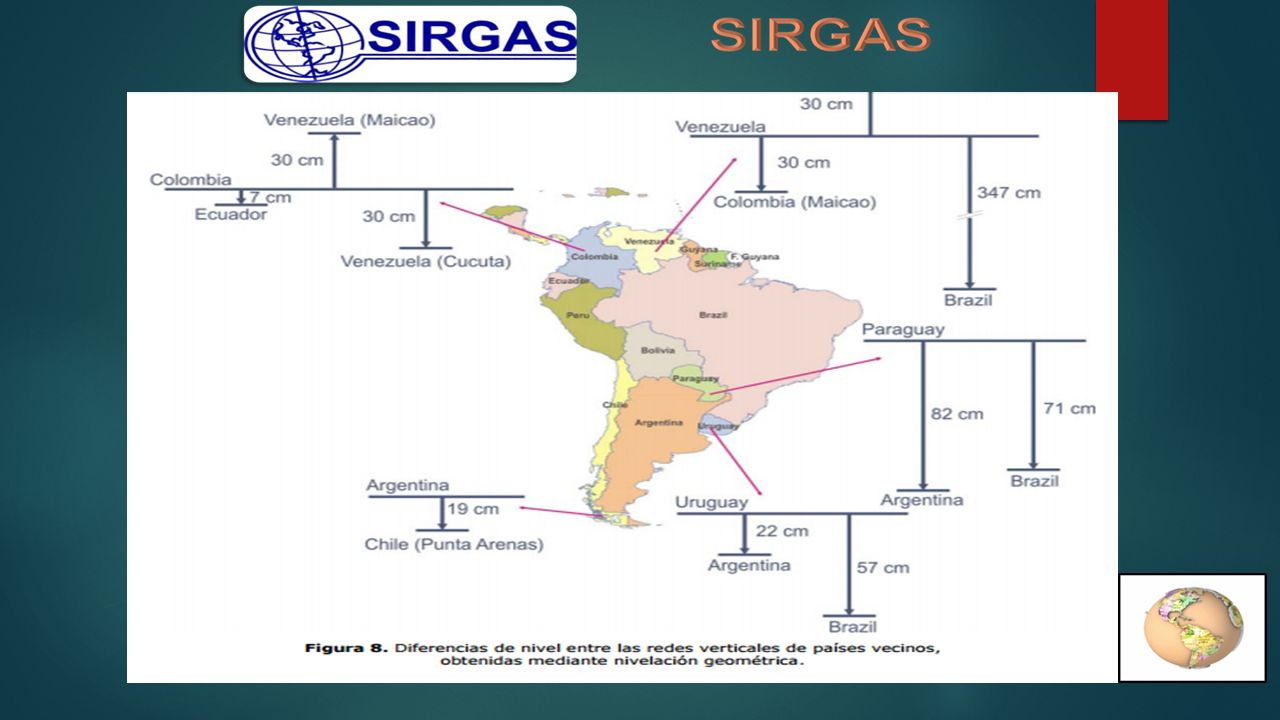

7

8

9

10

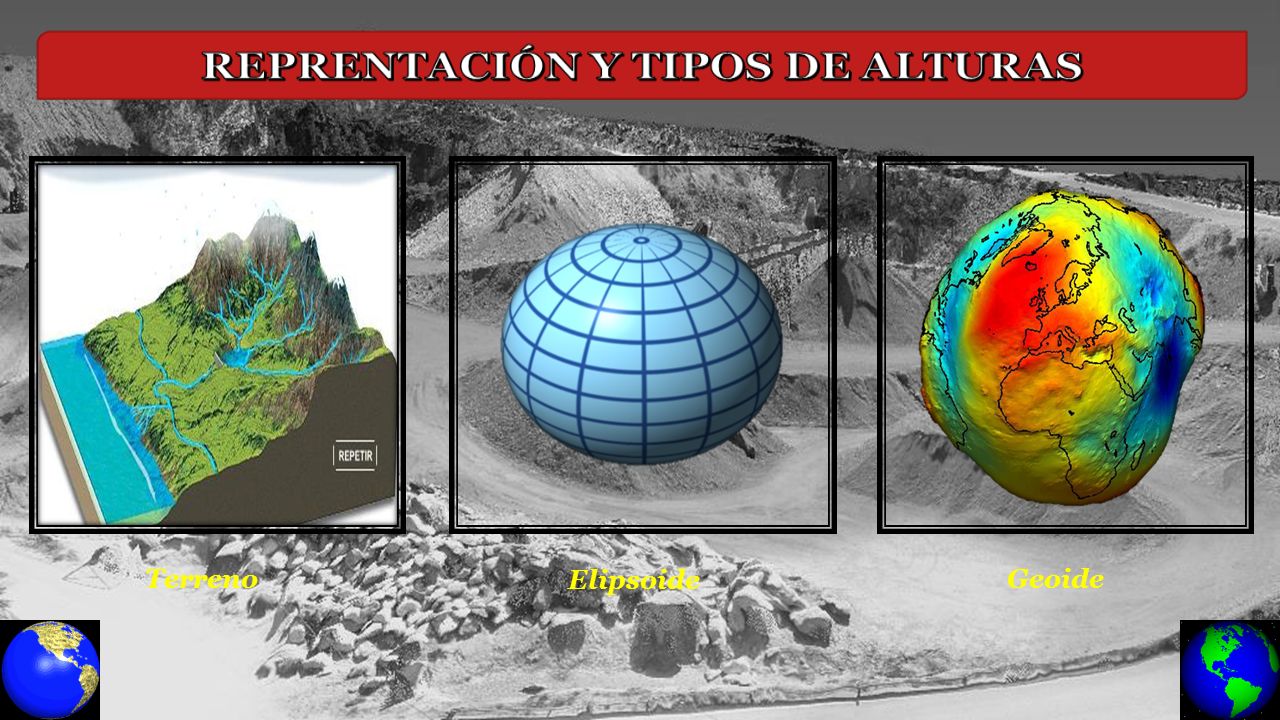

11 Terreno Elipsoide Geoide

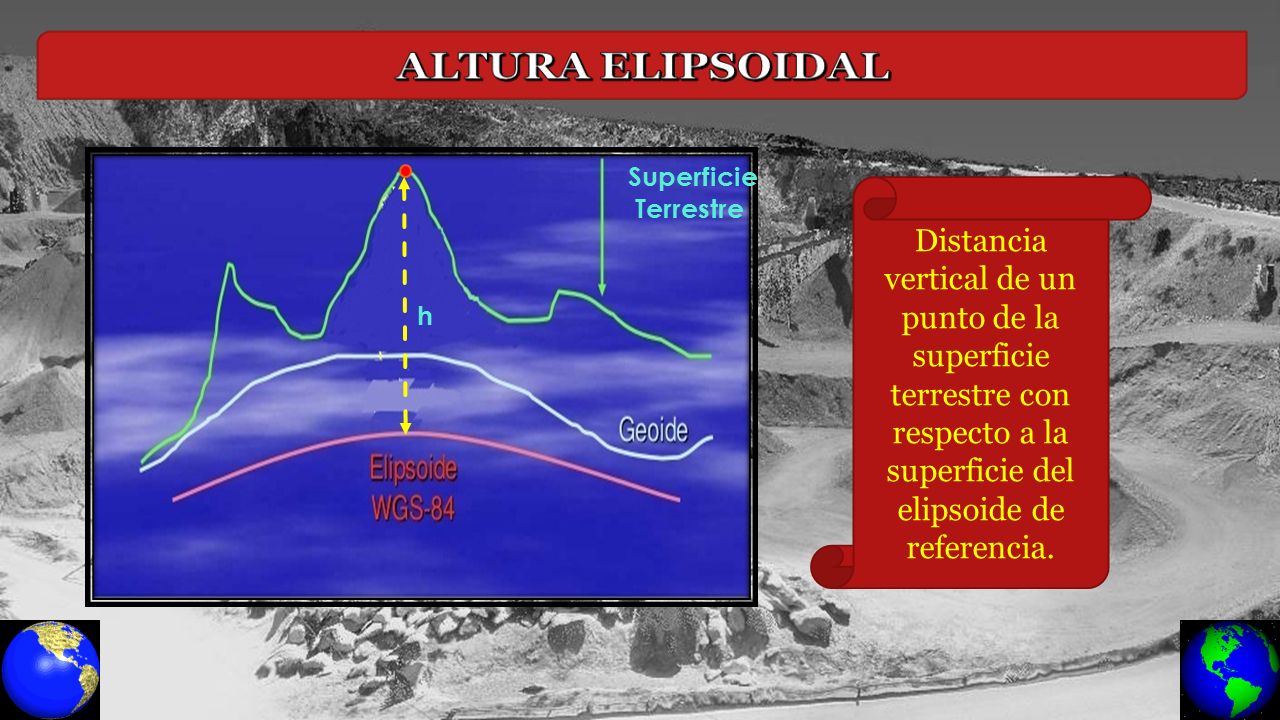

12 Distancia vertical de un punto de la superficie terrestre con respecto a la superficie del elipsoide de referencia. h Superficie Terrestre

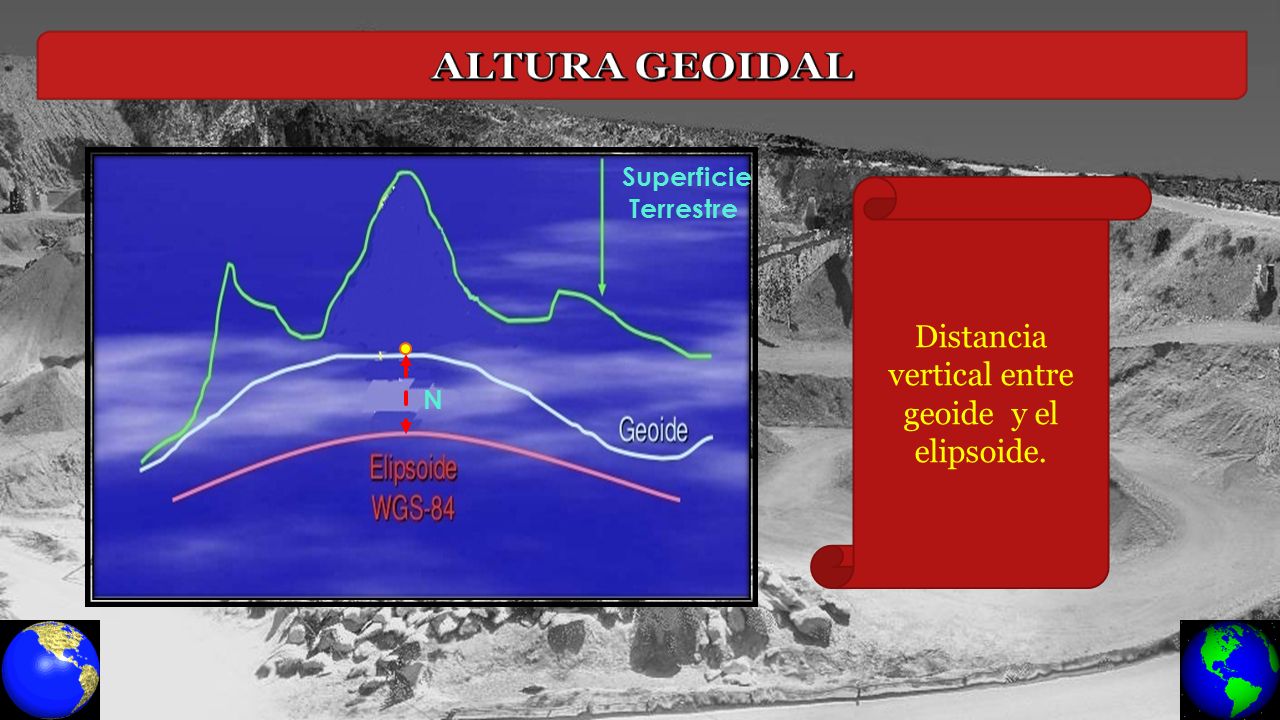

13 Superficie Terrestre Distancia vertical entre geoide y el elipsoide. N

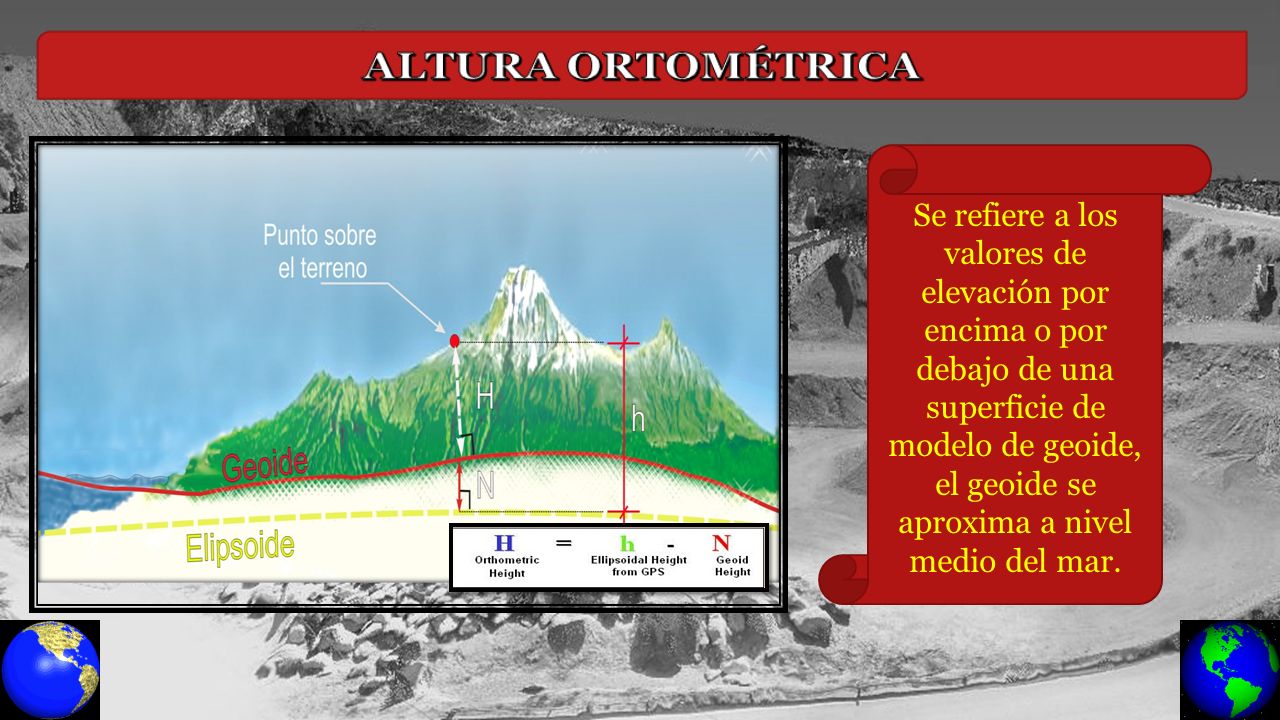

14 Se refiere a los valores de elevación por encima o por debajo de una superficie de modelo de geoide, el geoide se aproxima a nivel medio del mar.

15 Topografía Hidrología Agricultura MDE Gestión del Suelo

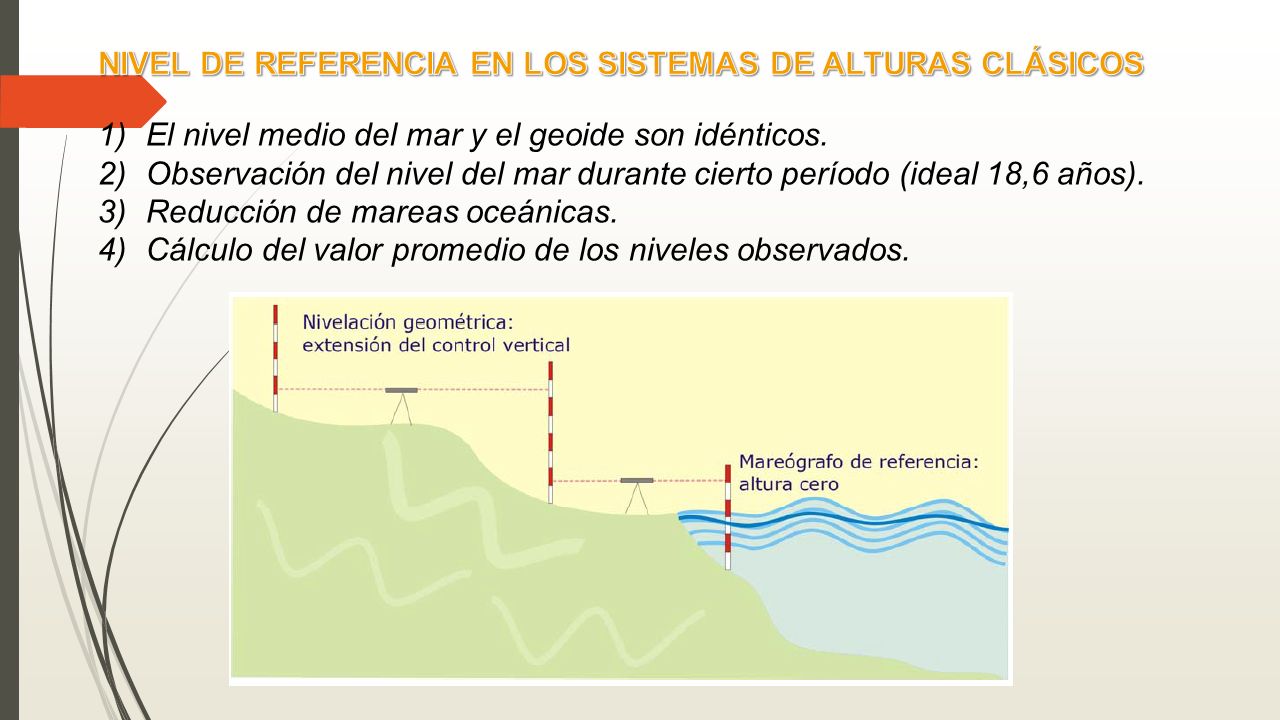

16 1)El nivel medio del mar y el geoide son idénticos. 2)Observación del nivel del mar durante cierto período (ideal 18,6 años). 3)Reducción de mareas oceánicas. 4)Cálculo del valor promedio de los niveles observados.

17

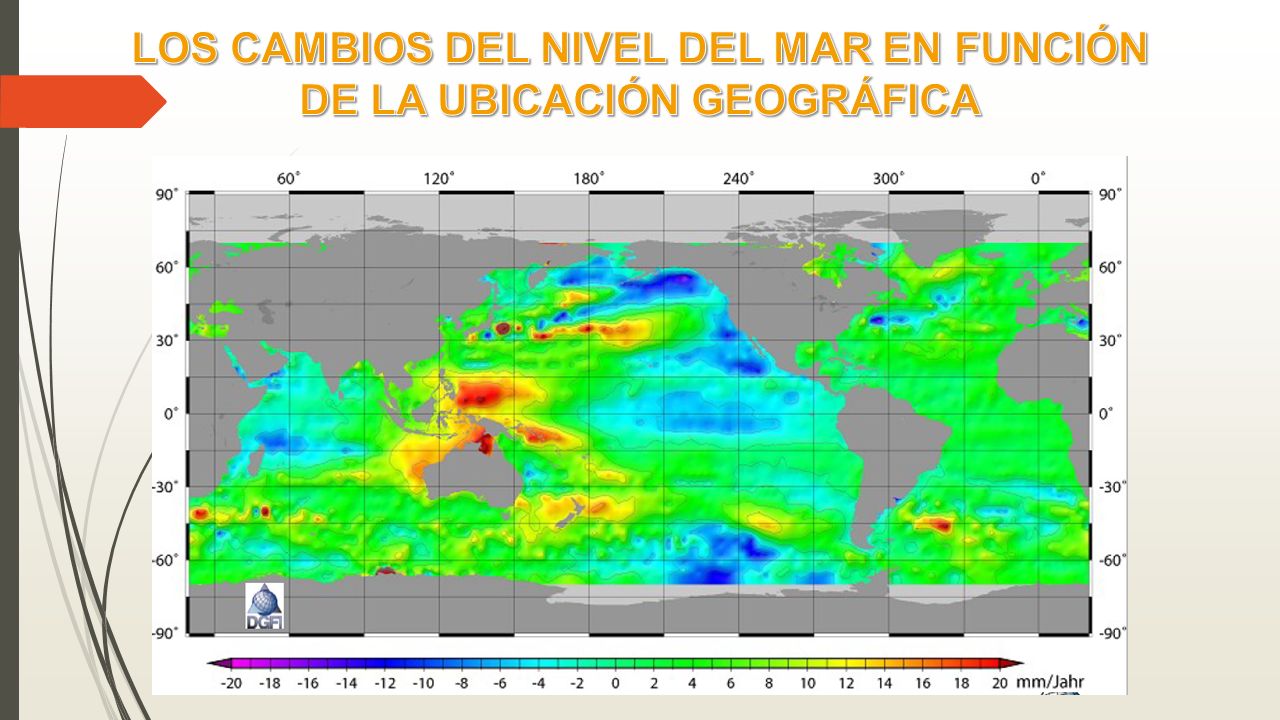

18

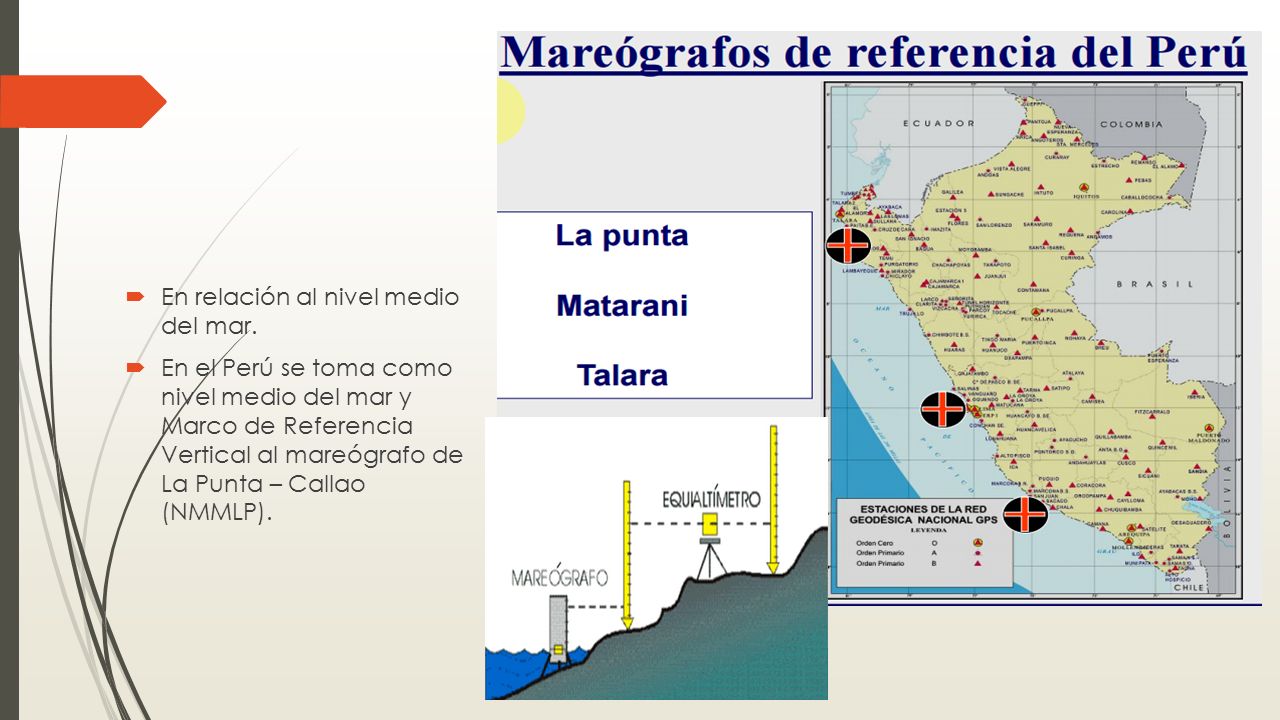

19  En relación al nivel medio del mar.  En el Perú se toma como nivel medio del mar y Marco de Referencia Vertical al mareógrafo de La Punta – Callao (NMMLP).

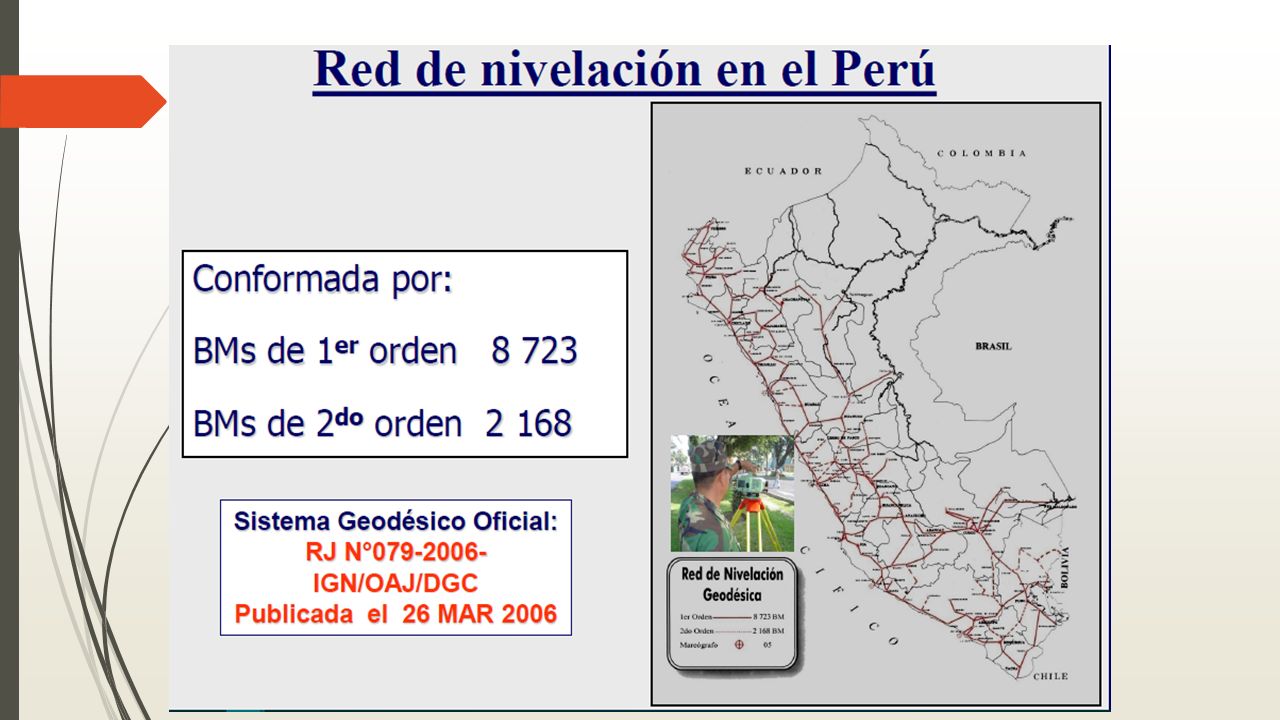

20

21 SISTEMAS DE ALTURAS CLASICOS

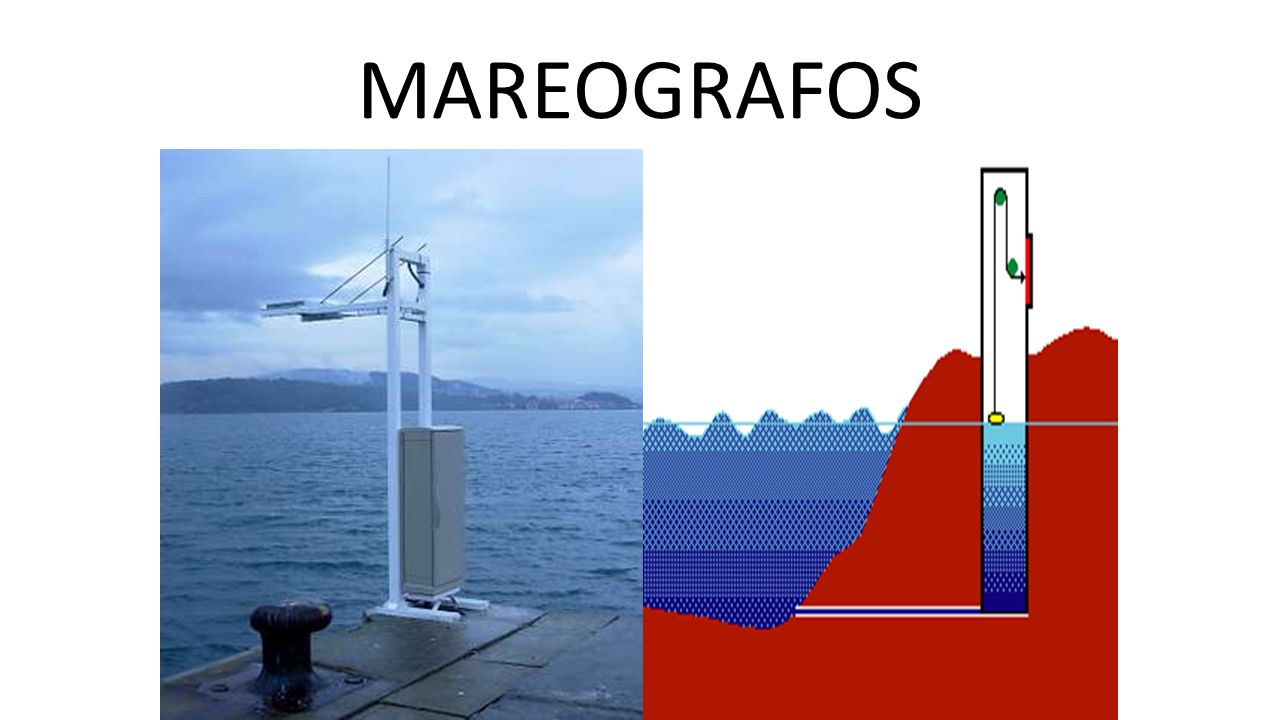

22 MAREOGRAFOS

23 Omisión de los cambios del nivel del mar en función del tiempo

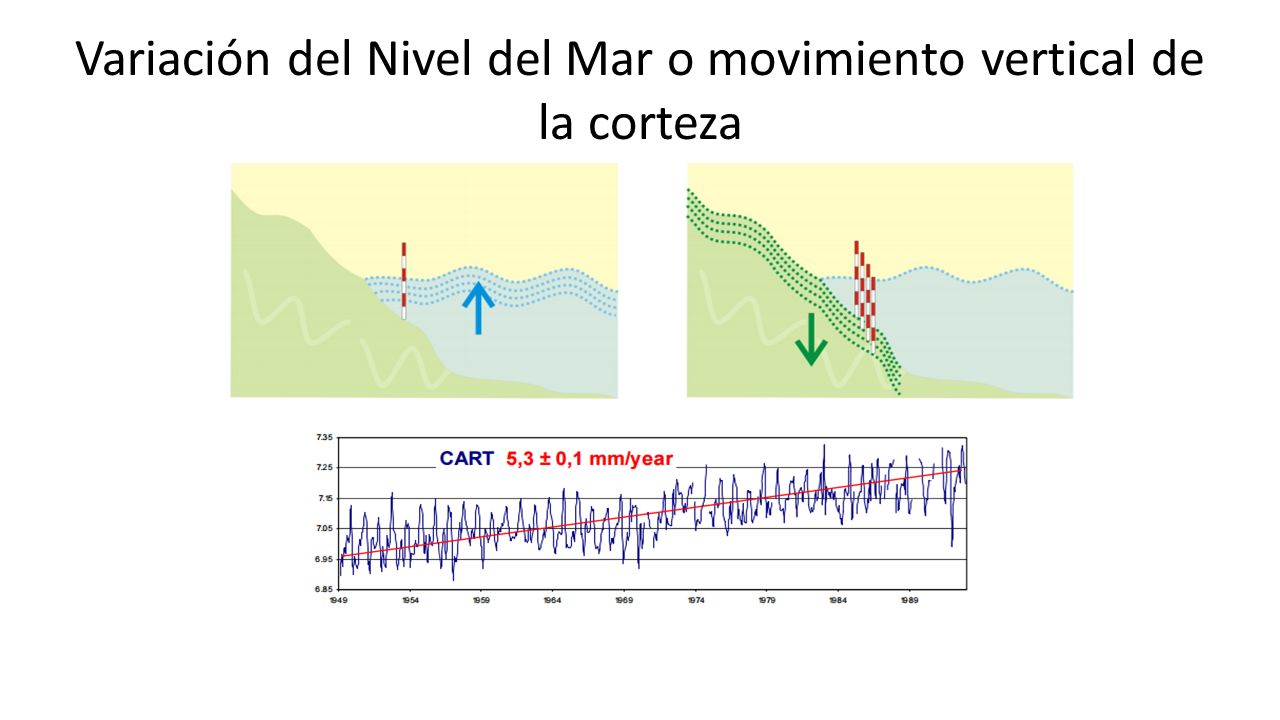

24 Variación del Nivel del Mar o movimiento vertical de la corteza

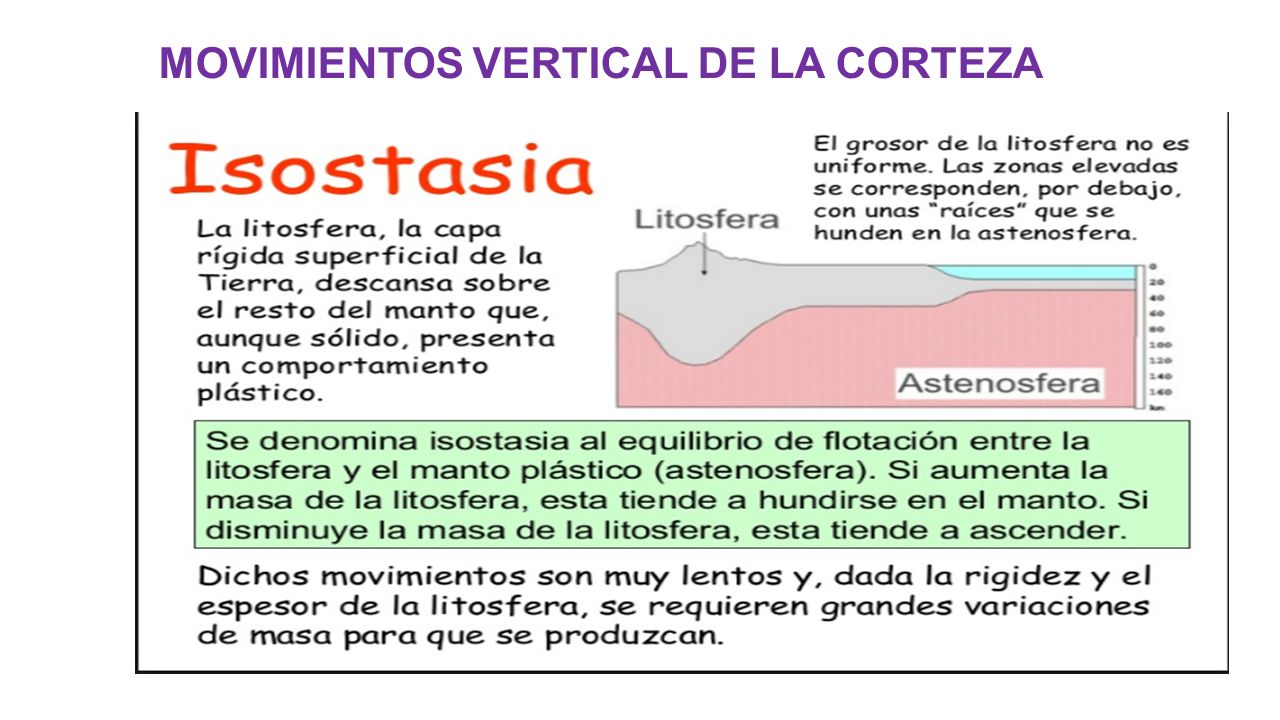

25 MOVIMIENTOS VERTICAL DE LA CORTEZA

26

27

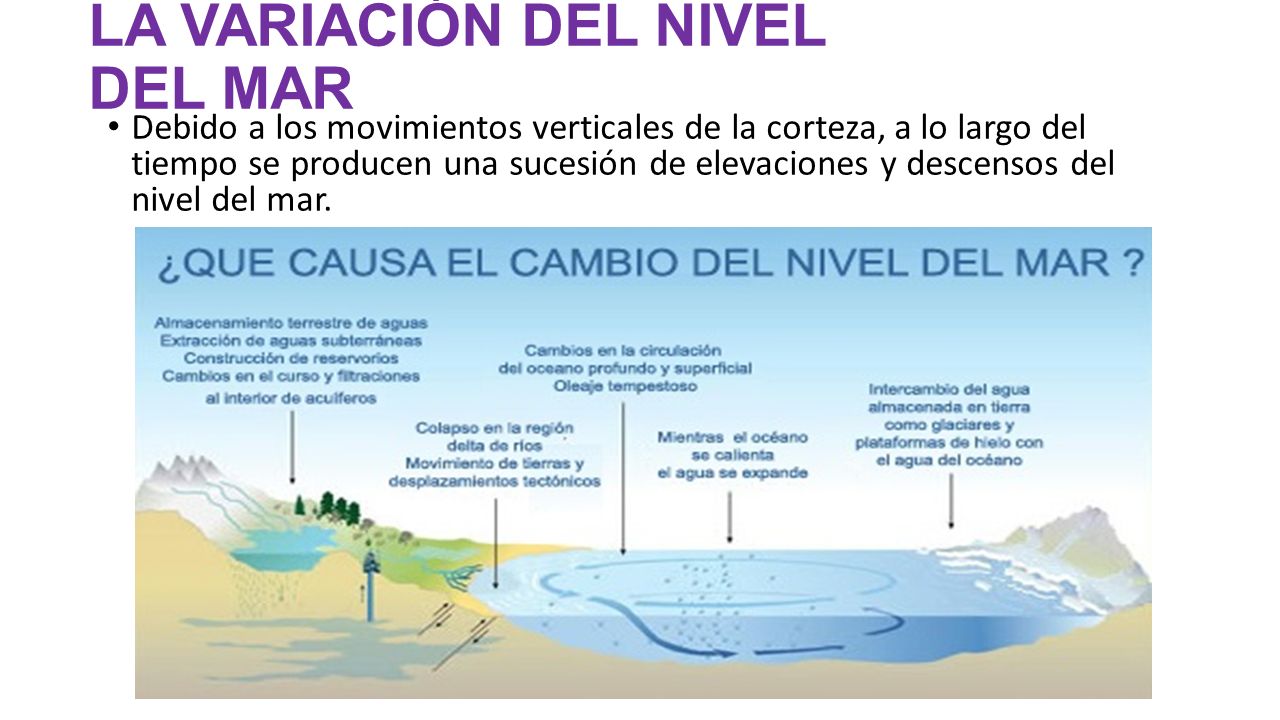

28 LA VARIACIÓN DEL NIVEL DEL MAR Debido a los movimientos verticales de la corteza, a lo largo del tiempo se producen una sucesión de elevaciones y descensos del nivel del mar.

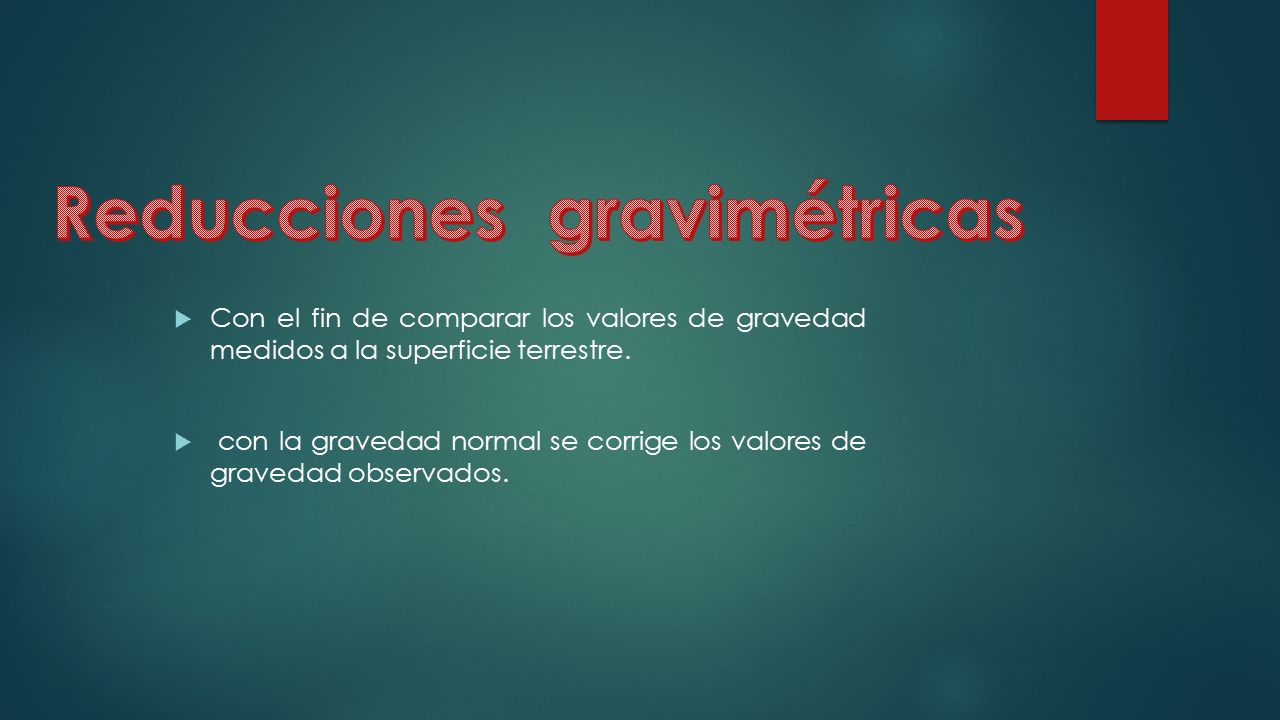

29  Con el fin de comparar los valores de gravedad medidos a la superficie terrestre.  con la gravedad normal se corrige los valores de gravedad observados.

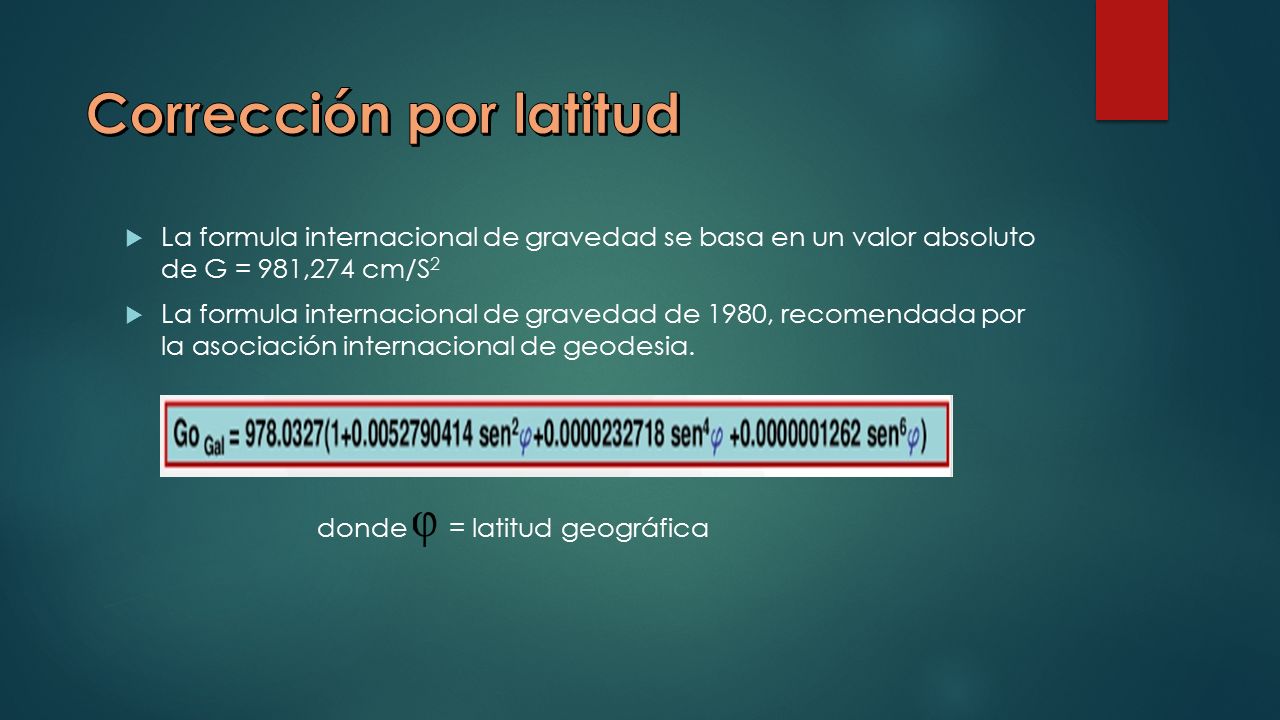

30  La formula internacional de gravedad se basa en un valor absoluto de G = 981,274 cm/S 2  La formula internacional de gravedad de 1980, recomendada por la asociación internacional de geodesia. donde = latitud geográfica

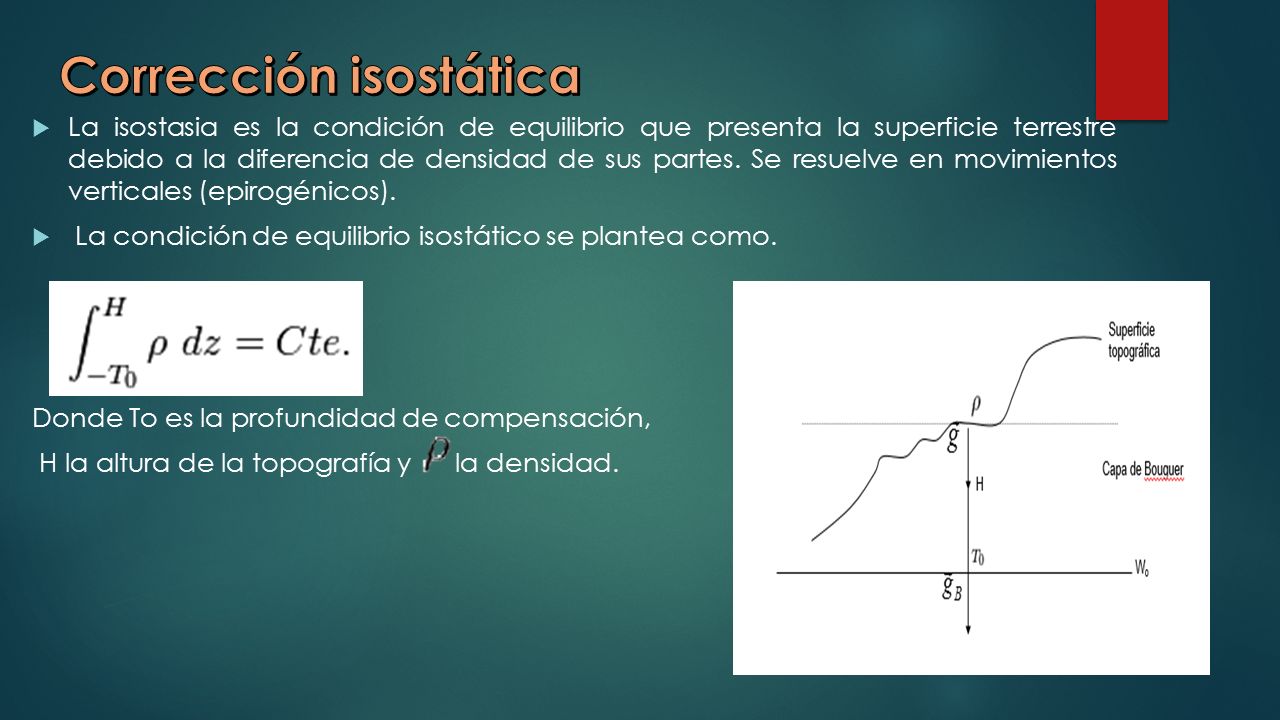

31  La isostasia es la condición de equilibrio que presenta la superficie terrestre debido a la diferencia de densidad de sus partes. Se resuelve en movimientos verticales (epirogénicos).  La condición de equilibrio isostático se plantea como. Donde To es la profundidad de compensación, H la altura de la topografía y la densidad.

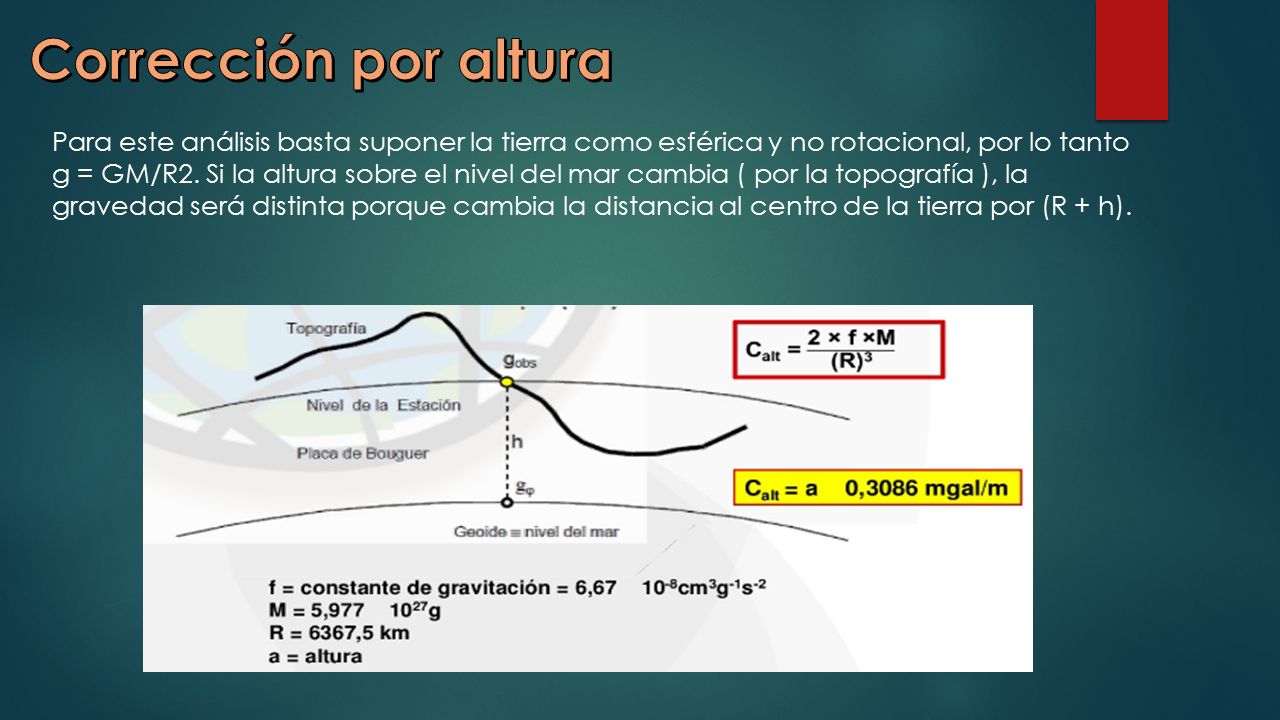

32 Para este análisis basta suponer la tierra como esférica y no rotacional, por lo tanto g = GM/R2. Si la altura sobre el nivel del mar cambia ( por la topografía ), la gravedad será distinta porque cambia la distancia al centro de la tierra por (R + h).

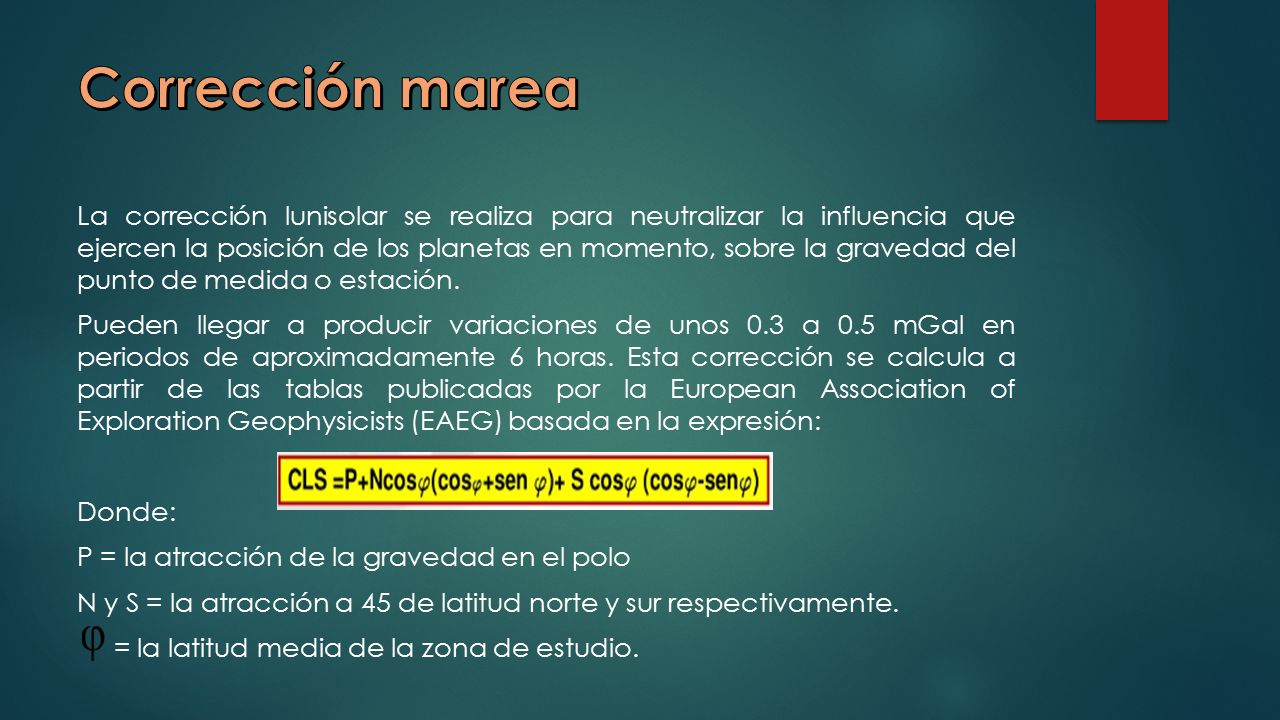

33 La corrección lunisolar se realiza para neutralizar la influencia que ejercen la posición de los planetas en momento, sobre la gravedad del punto de medida o estación. Pueden llegar a producir variaciones de unos 0.3 a 0.5 mGal en periodos de aproximadamente 6 horas. Esta corrección se calcula a partir de las tablas publicadas por la European Association of Exploration Geophysicists (EAEG) basada en la expresión: Donde: P = la atracción de la gravedad en el polo N y S = la atracción a 45 de latitud norte y sur respectivamente. = la latitud media de la zona de estudio.

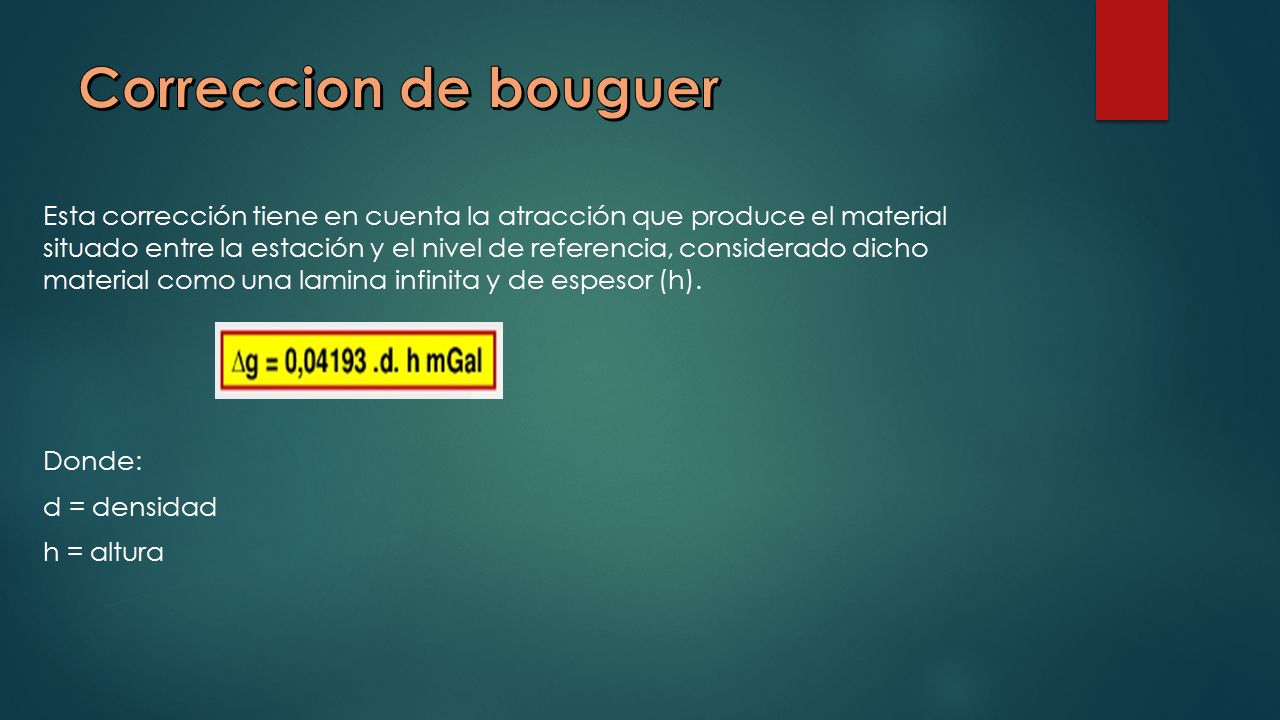

34 Esta corrección tiene en cuenta la atracción que produce el material situado entre la estación y el nivel de referencia, considerado dicho material como una lamina infinita y de espesor (h). Donde: d = densidad h = altura
