1 PIONEERING > ADVANCED > SOLUTIONS Aplicaciones Navales

2 PIONEERING > ADVANCED > SOLUTIONS Descripción de aplicaciones navales Descripción de los Tests que garantizan la idoneidad de las aplicaciones Aplicaciones Navales

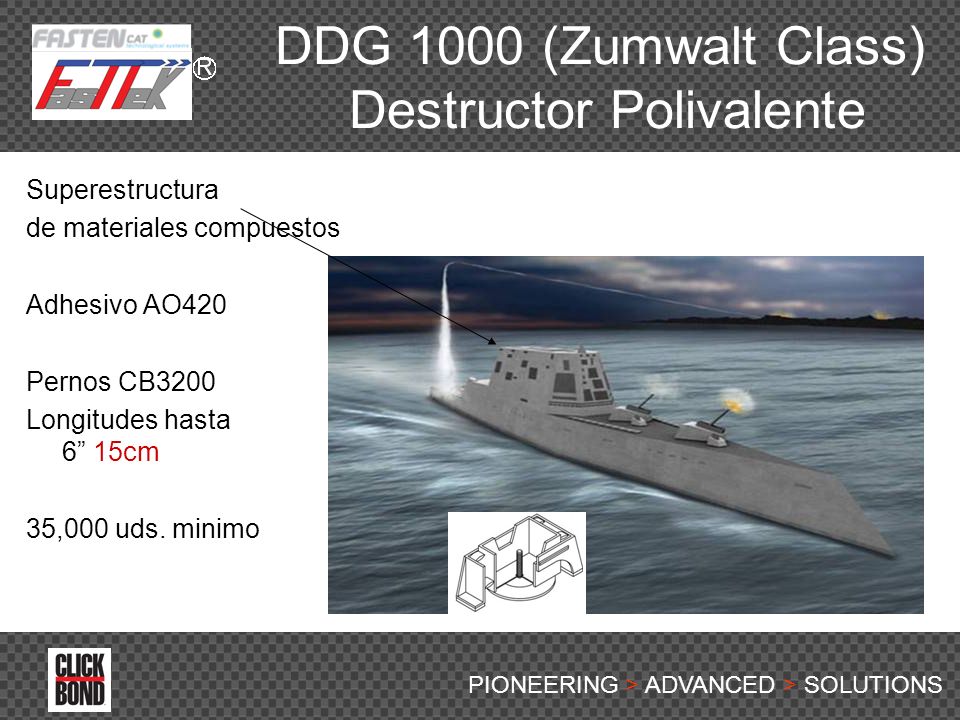

3 PIONEERING > ADVANCED > SOLUTIONS DDG 1000 (Zumwalt Class) Destructor Polivalente Superestructura de materiales compuestos Adhesivo AO420 Pernos CB3200 Longitudes hasta 6” 15cm 35,000 uds. minimo

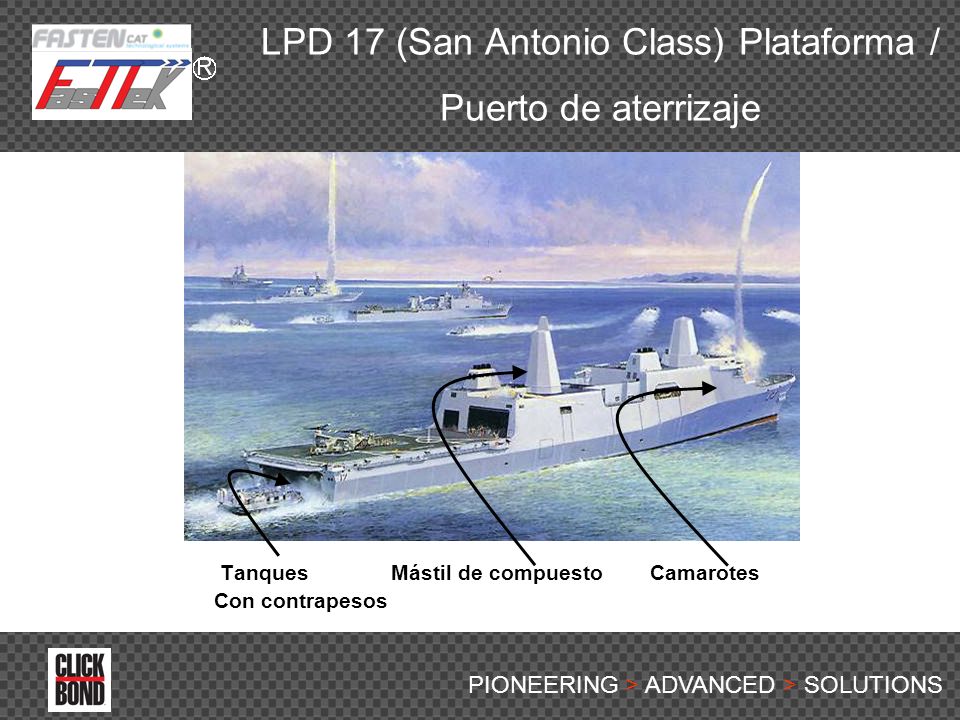

4 PIONEERING > ADVANCED > SOLUTIONS LPD 17 (San Antonio Class) Plataforma / Puerto de aterrizaje Tanques Mástil de compuesto Camarotes Con contrapesos

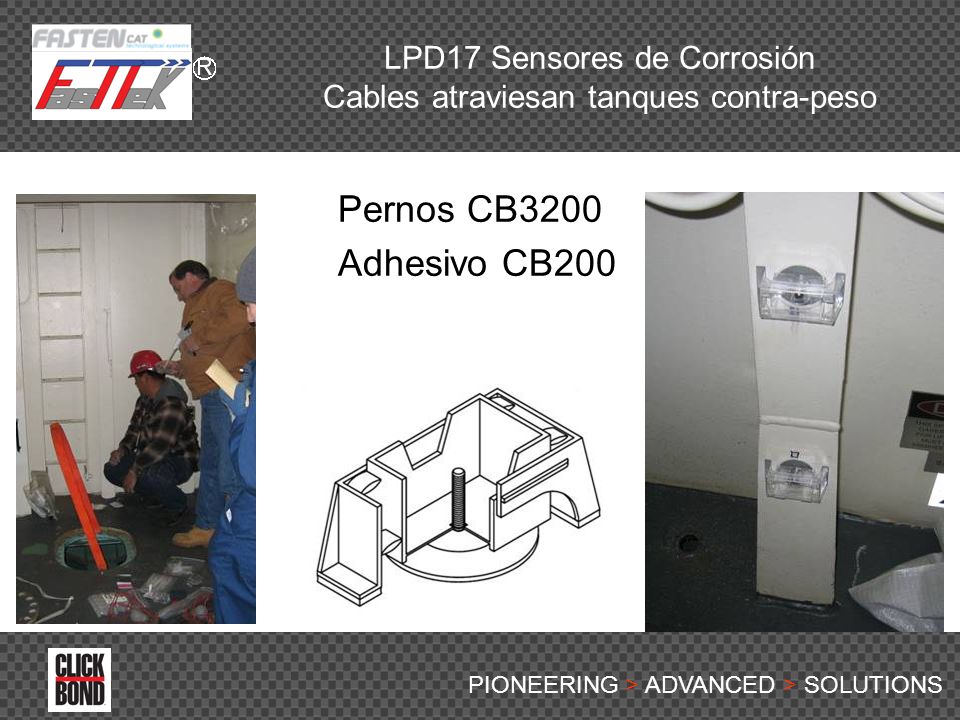

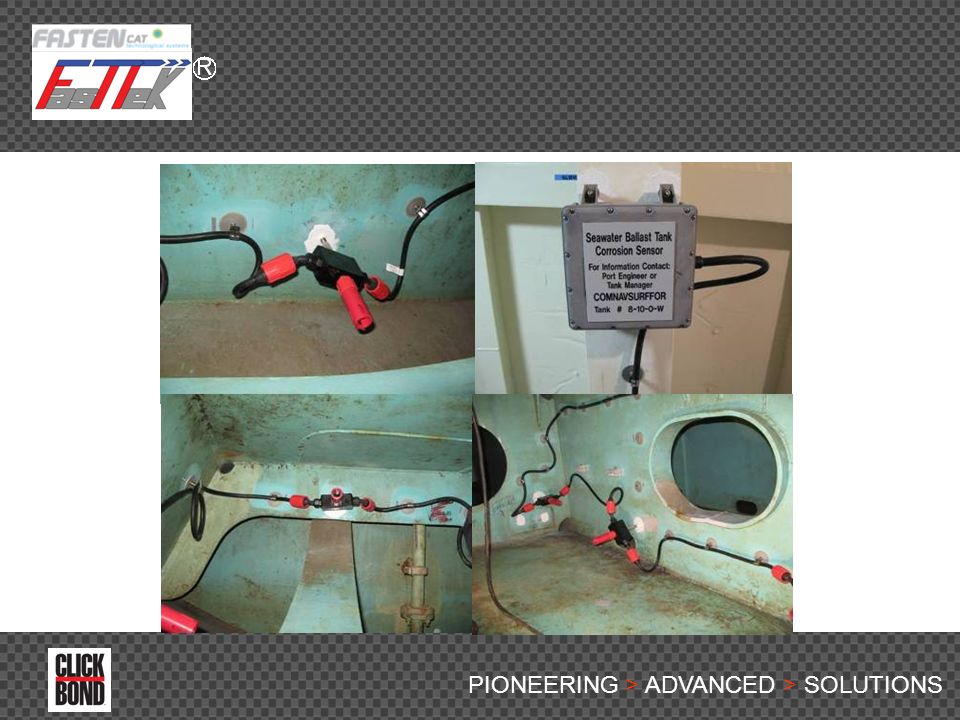

5 PIONEERING > ADVANCED > SOLUTIONS LPD17 Sensores de Corrosión Cables atraviesan tanques contra-peso Pernos CB3200 Adhesivo CB200

6 PIONEERING > ADVANCED > SOLUTIONS

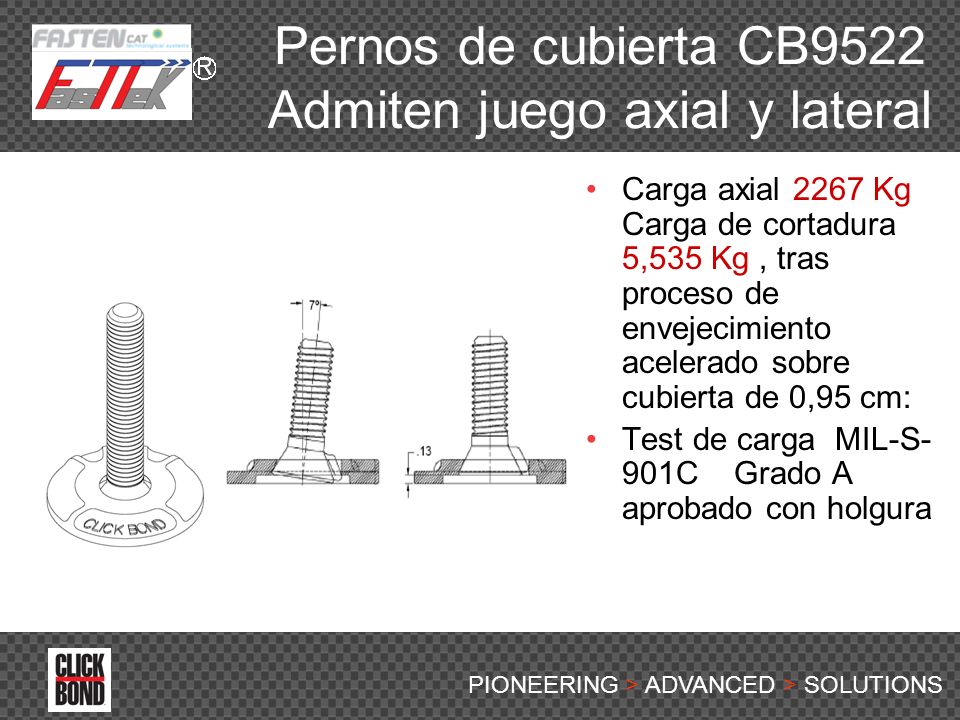

7 Pernos de cubierta CB9522 Admiten juego axial y lateral Carga axial 2267 Kg Carga de cortadura 5,535 Kg, tras proceso de envejecimiento acelerado sobre cubierta de 0,95 cm: Test de carga MIL-S- 901C Grado A aprobado con holgura

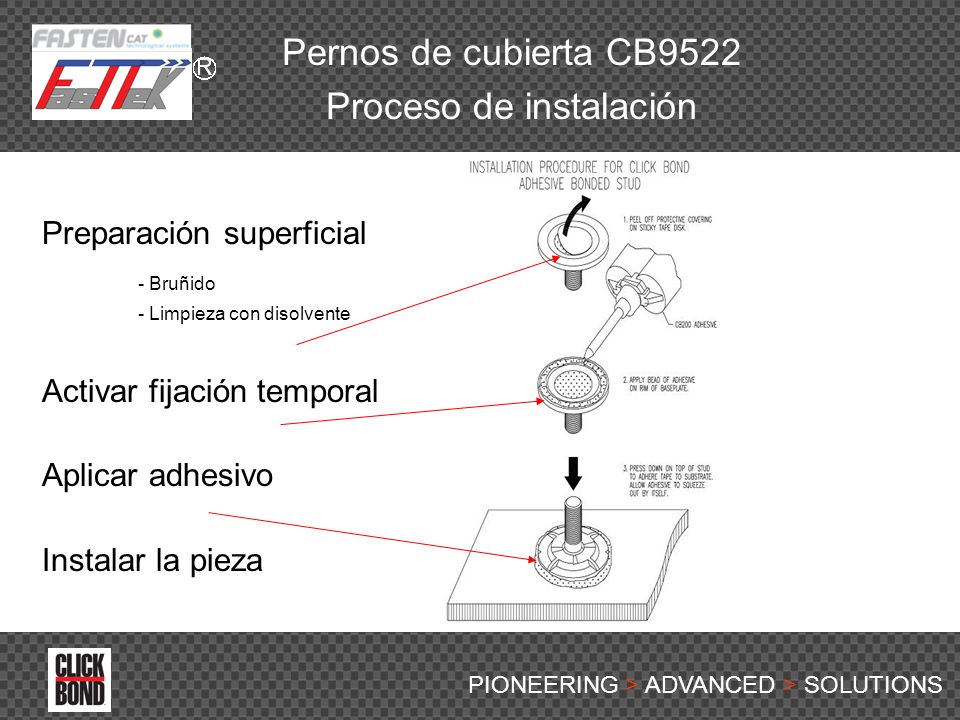

8 PIONEERING > ADVANCED > SOLUTIONS Preparación superficial - Bruñido - Limpieza con disolvente Activar fijación temporal Aplicar adhesivo Instalar la pieza Pernos de cubierta CB9522 Proceso de instalación

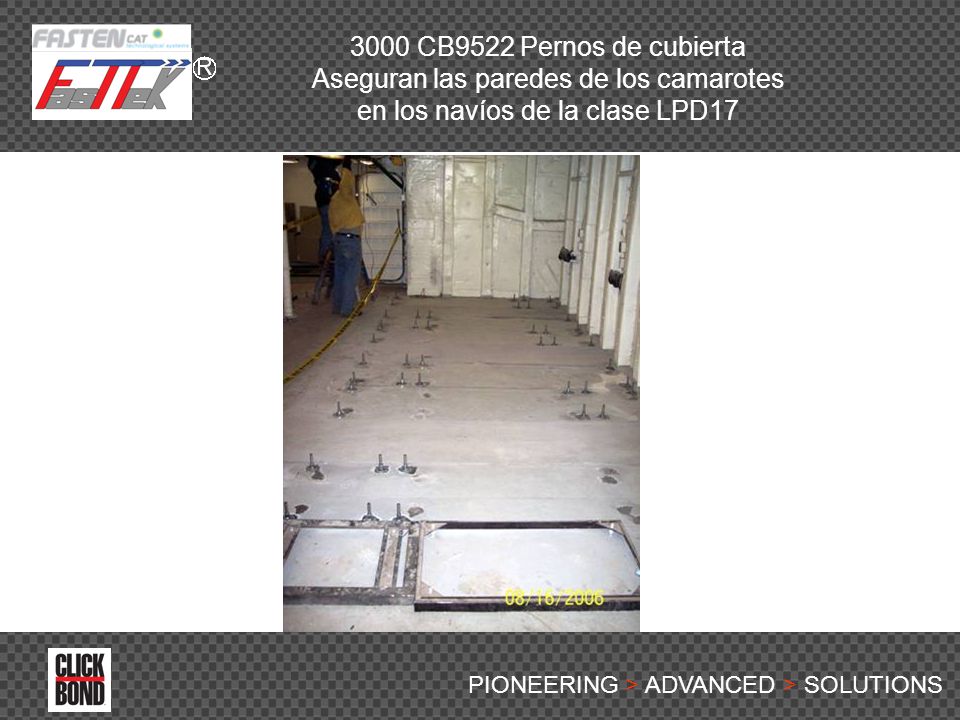

9 PIONEERING > ADVANCED > SOLUTIONS 3000 CB9522 Pernos de cubierta Aseguran las paredes de los camarotes en los navíos de la clase LPD17

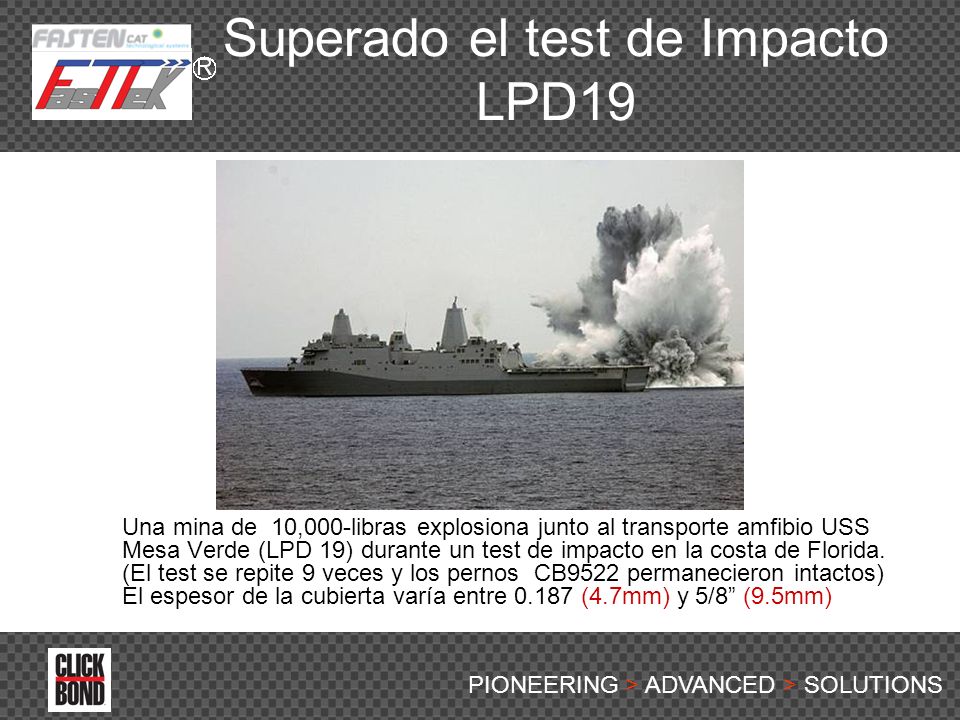

10 PIONEERING > ADVANCED > SOLUTIONS Superado el test de Impacto LPD19 Una mina de 10,000-libras explosiona junto al transporte amfibio USS Mesa Verde (LPD 19) durante un test de impacto en la costa de Florida. (El test se repite 9 veces y los pernos CB9522 permanecieron intactos) El espesor de la cubierta varía entre 0.187 (4.7mm) y 5/8” (9.5mm)

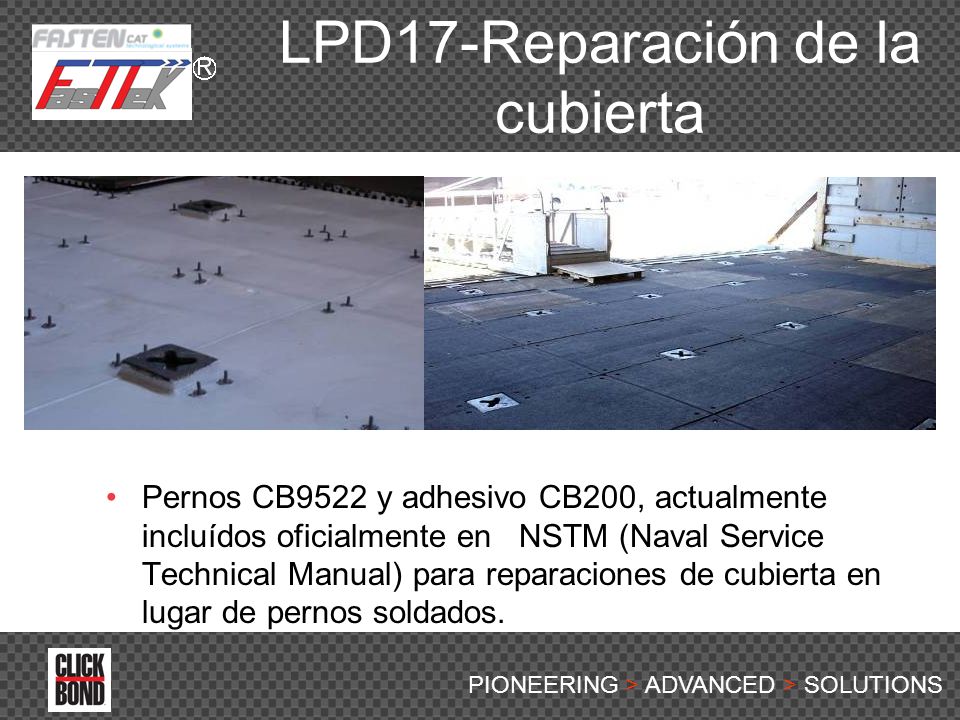

11 PIONEERING > ADVANCED > SOLUTIONS LPD17-Reparación de la cubierta Pernos CB9522 y adhesivo CB200, actualmente incluídos oficialmente en NSTM (Naval Service Technical Manual) para reparaciones de cubierta en lugar de pernos soldados.

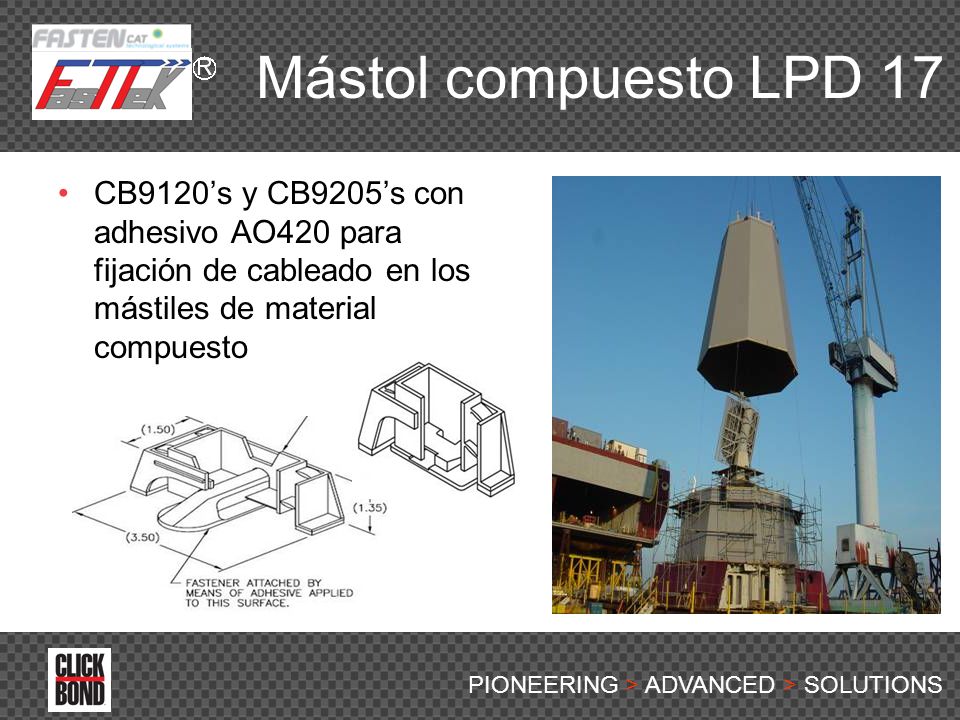

12 PIONEERING > ADVANCED > SOLUTIONS Mástol compuesto LPD 17 CB9120’s y CB9205’s con adhesivo AO420 para fijación de cableado en los mástiles de material compuesto

13 PIONEERING > ADVANCED > SOLUTIONS Stiletto y Aplicaciones sobre estructura

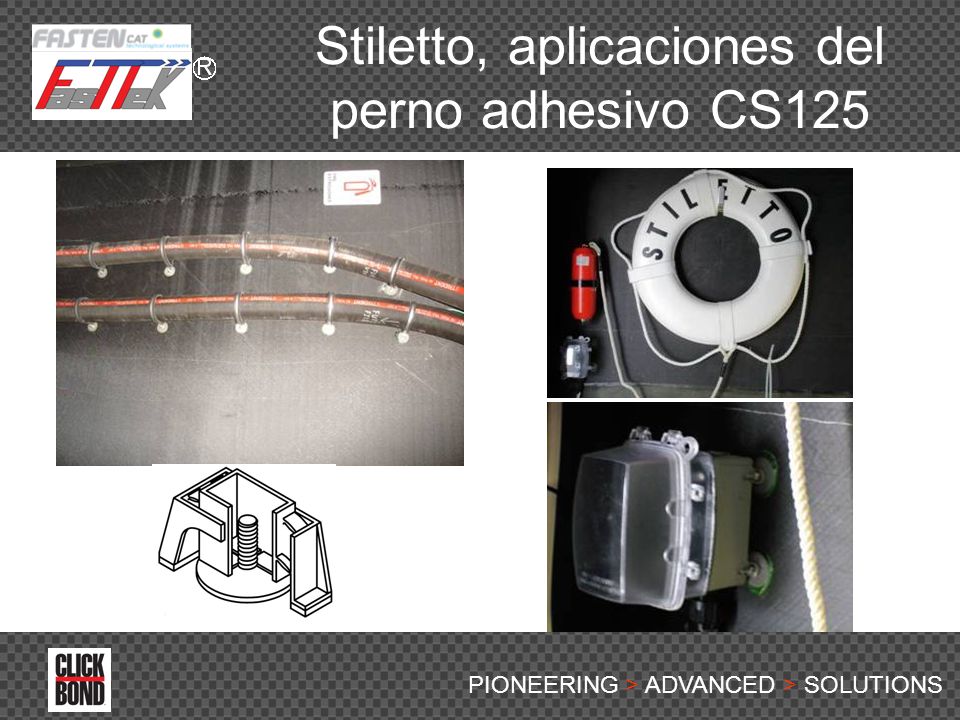

14 PIONEERING > ADVANCED > SOLUTIONS Stiletto, aplicaciones del perno adhesivo CS125

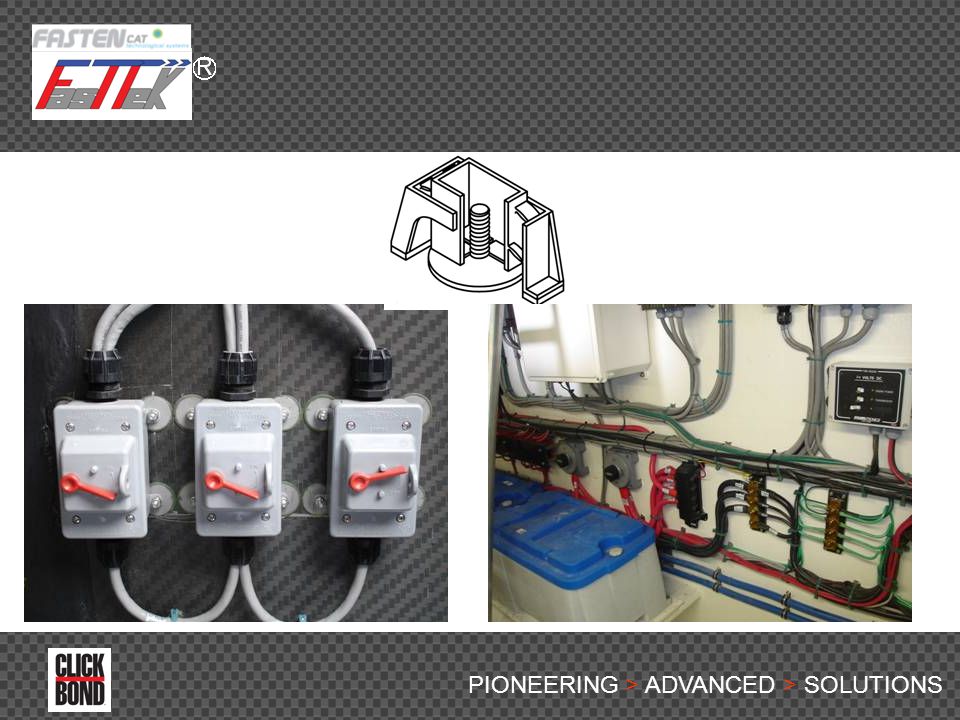

15 PIONEERING > ADVANCED > SOLUTIONS

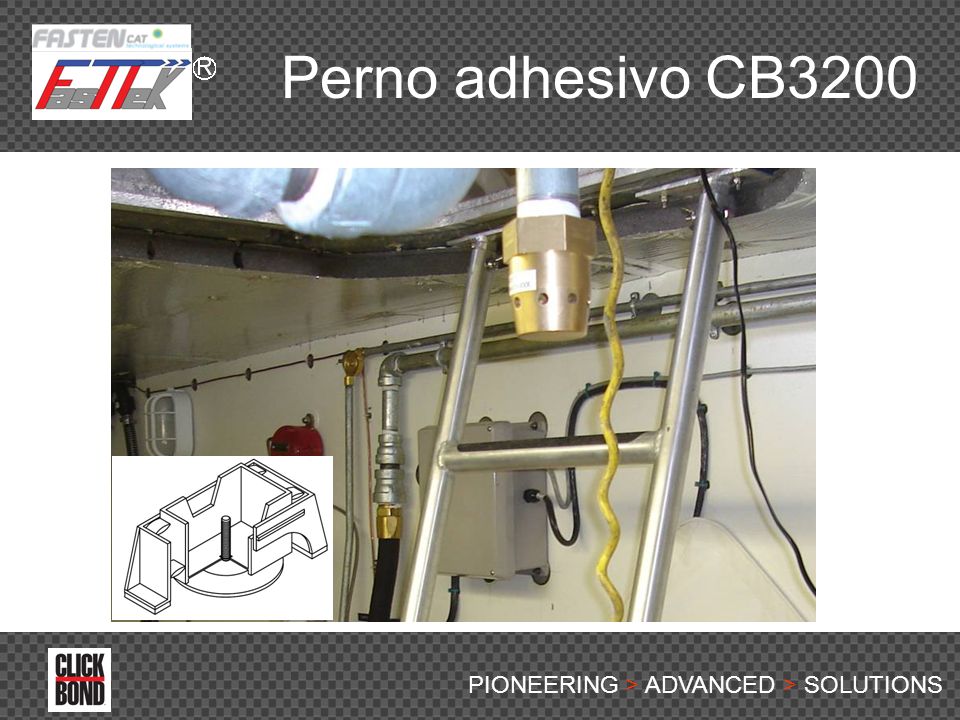

16 Perno adhesivo CB3200

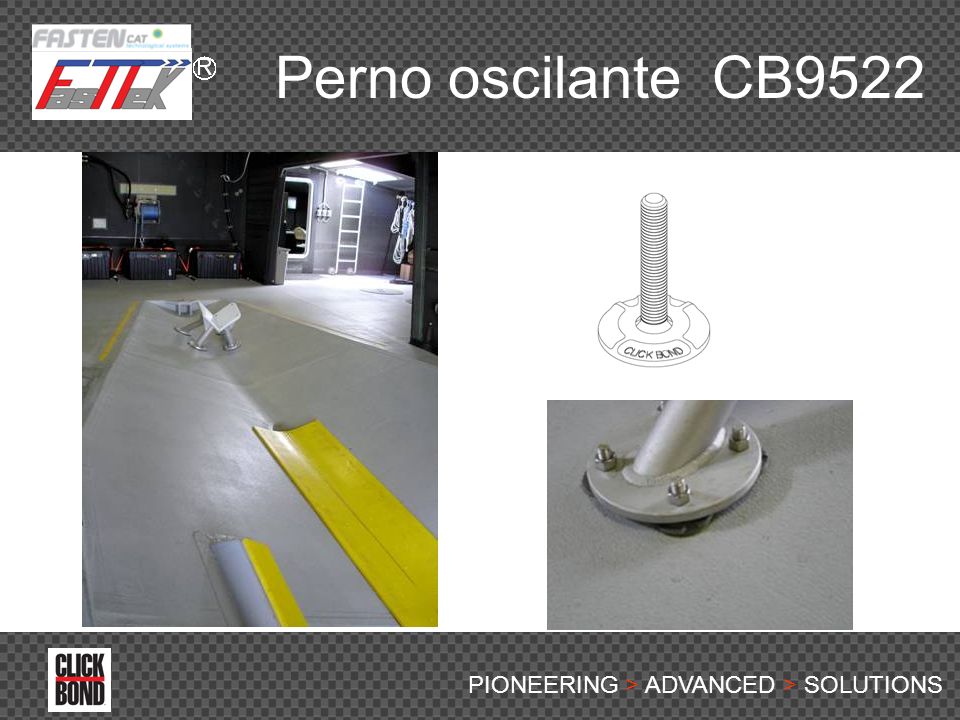

17 PIONEERING > ADVANCED > SOLUTIONS Perno oscilante CB9522

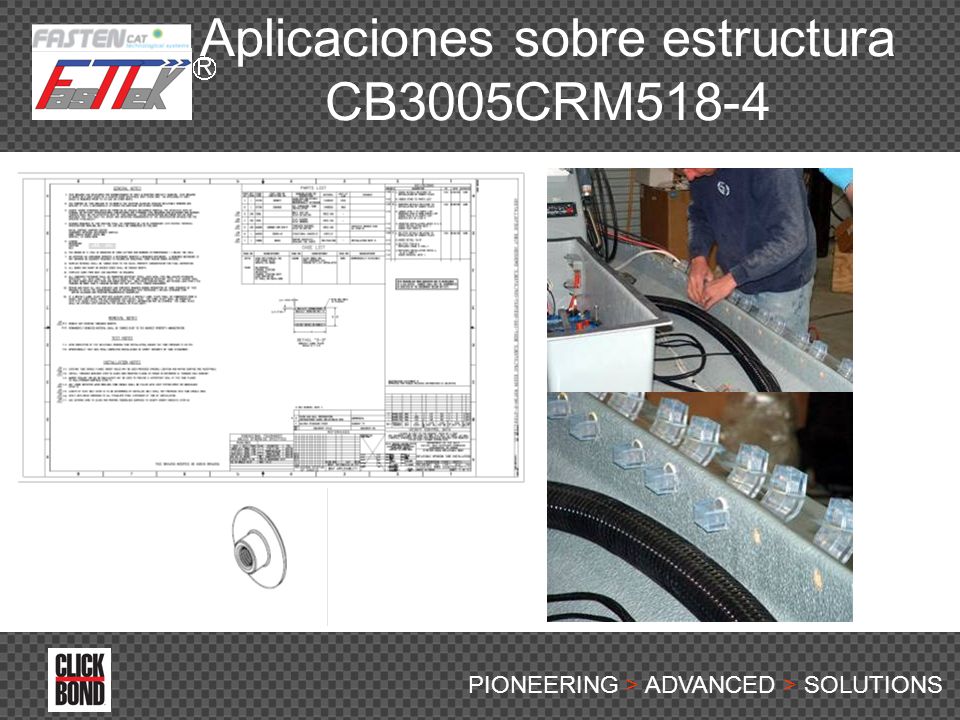

18 PIONEERING > ADVANCED > SOLUTIONS Aplicaciones sobre estructura CB3005CRM518-4

19 PIONEERING > ADVANCED > SOLUTIONS

20 USNS Saturn (T-AFS 10) MSC-Military Sea Lift Command

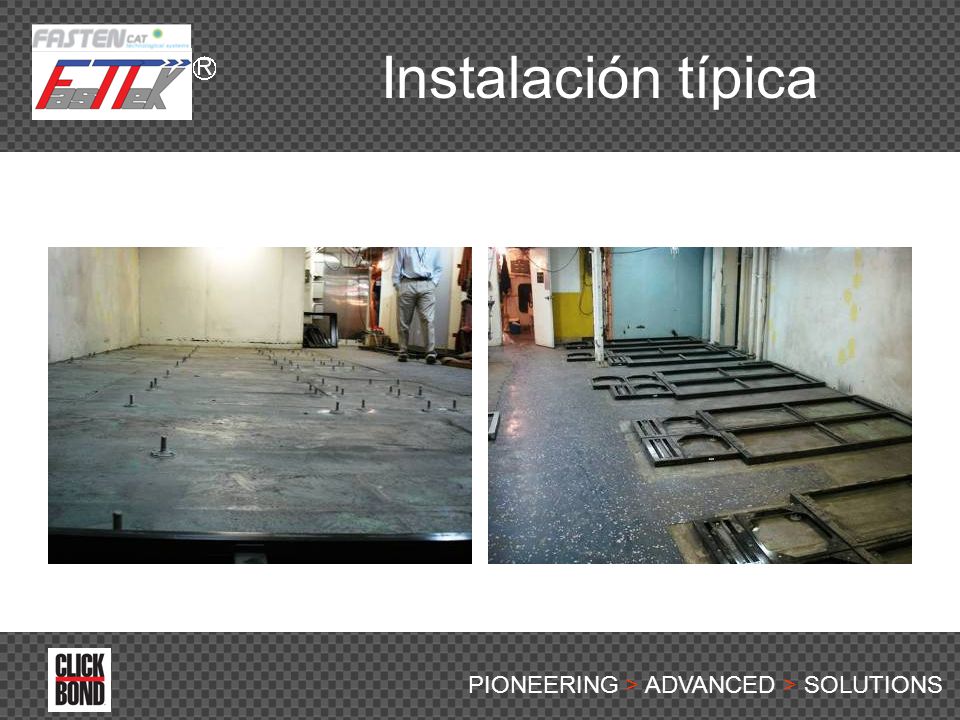

21 PIONEERING > ADVANCED > SOLUTIONS Instalación típica

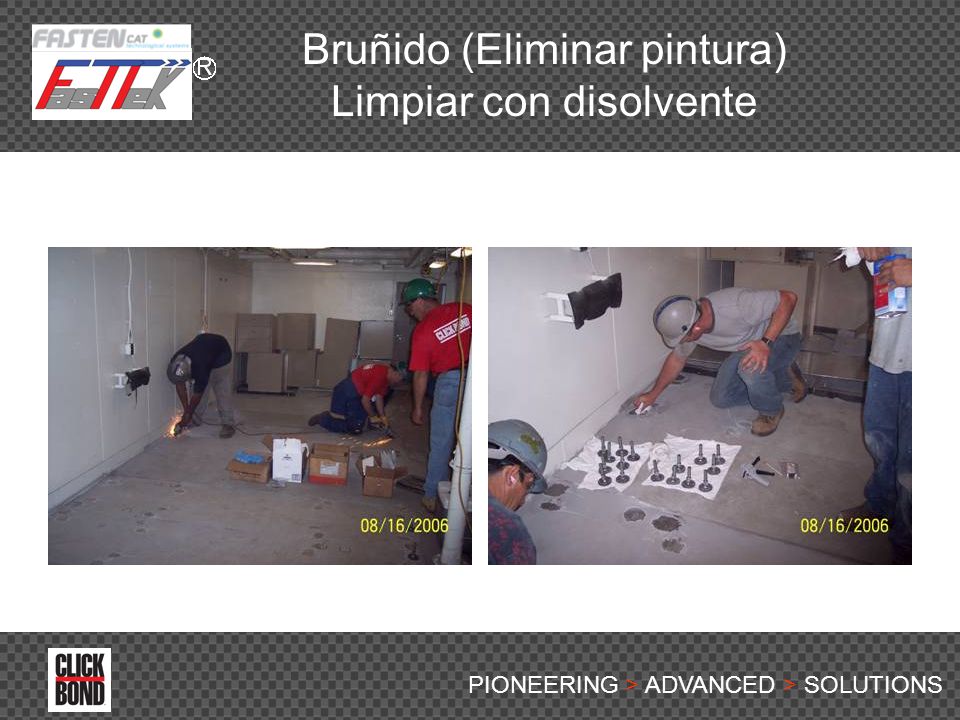

22 PIONEERING > ADVANCED > SOLUTIONS Bruñido (Eliminar pintura) Limpiar con disolvente

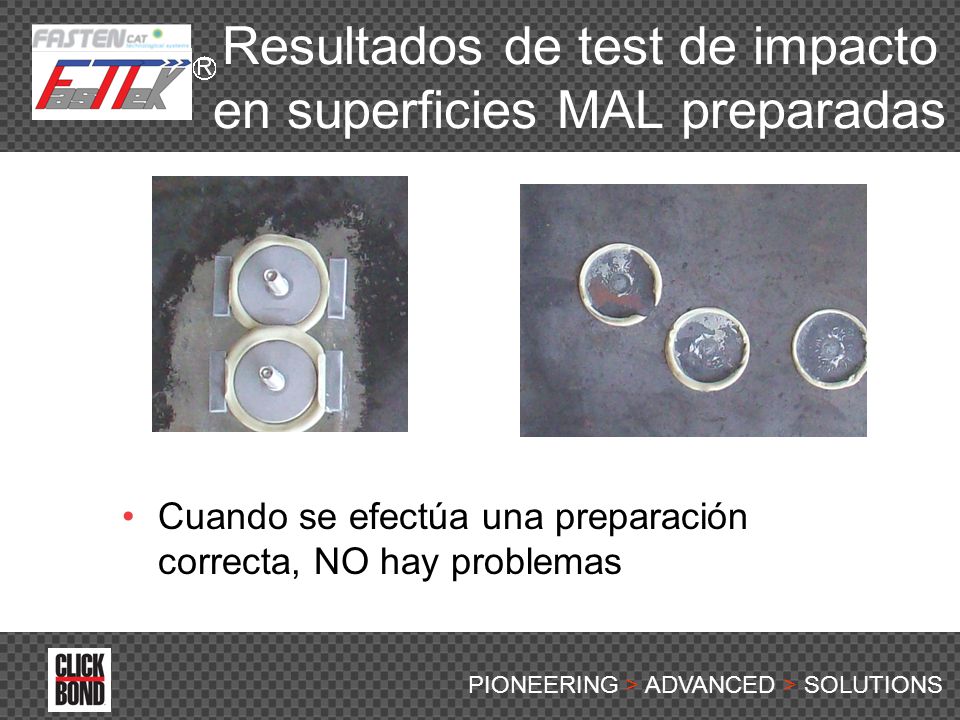

23 PIONEERING > ADVANCED > SOLUTIONS Resultados de test de impacto en superficies MAL preparadas Cuando se efectúa una preparación correcta, NO hay problemas

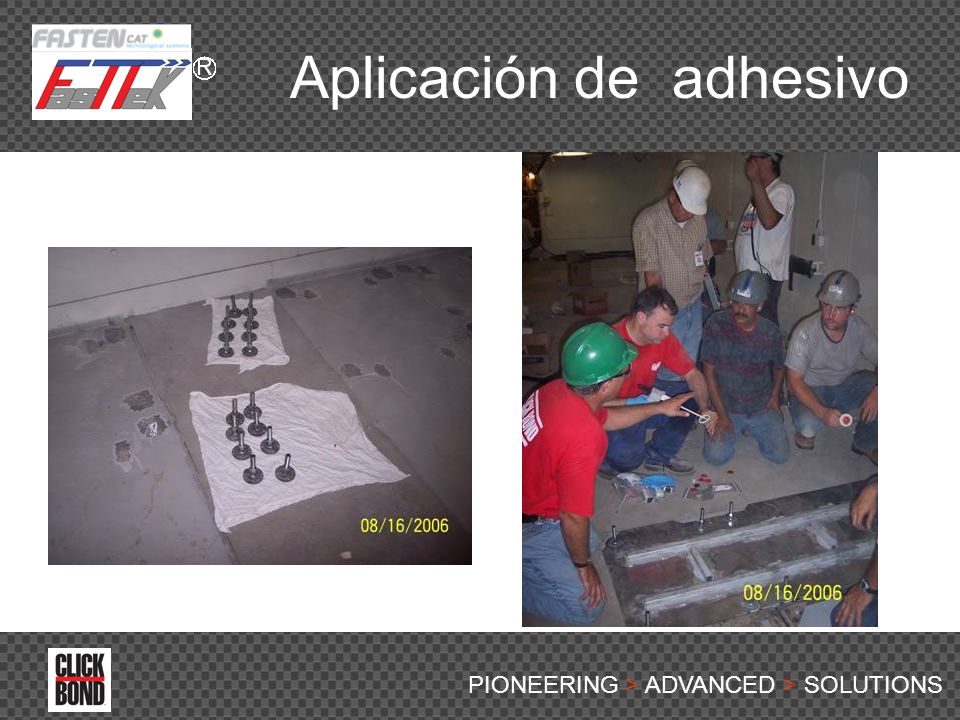

24 PIONEERING > ADVANCED > SOLUTIONS Aplicación de adhesivo

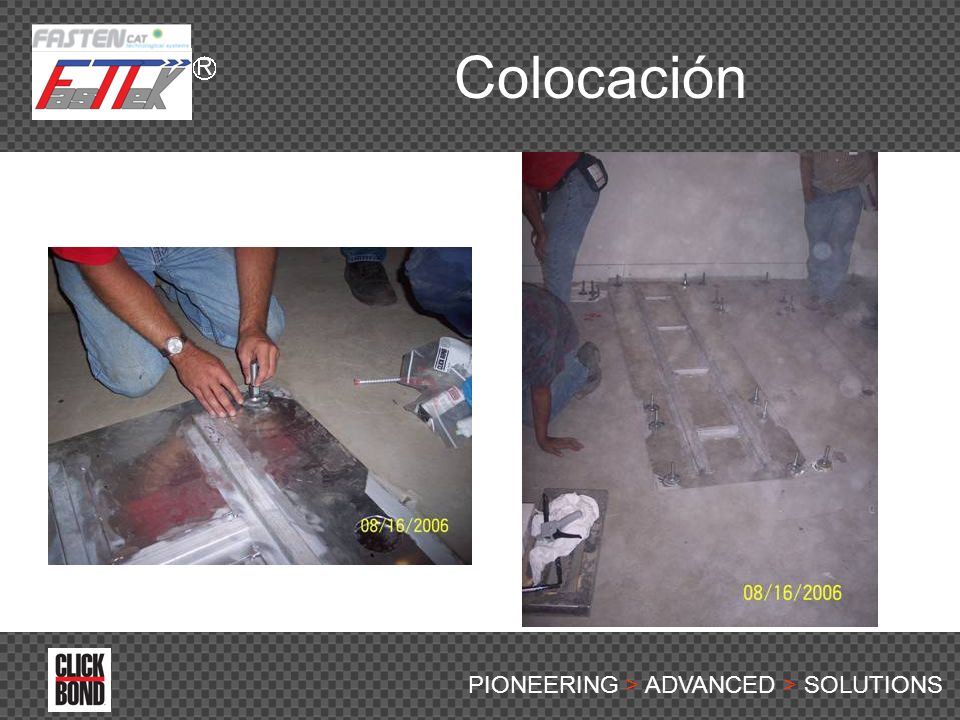

25 PIONEERING > ADVANCED > SOLUTIONS Colocación

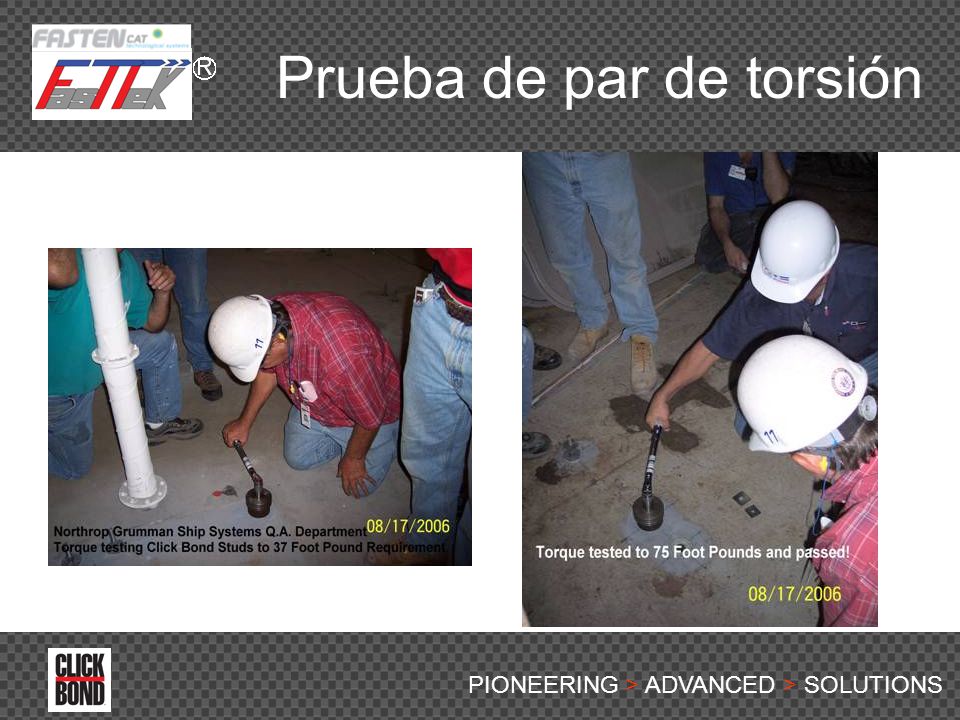

26 PIONEERING > ADVANCED > SOLUTIONS Prueba de par de torsión

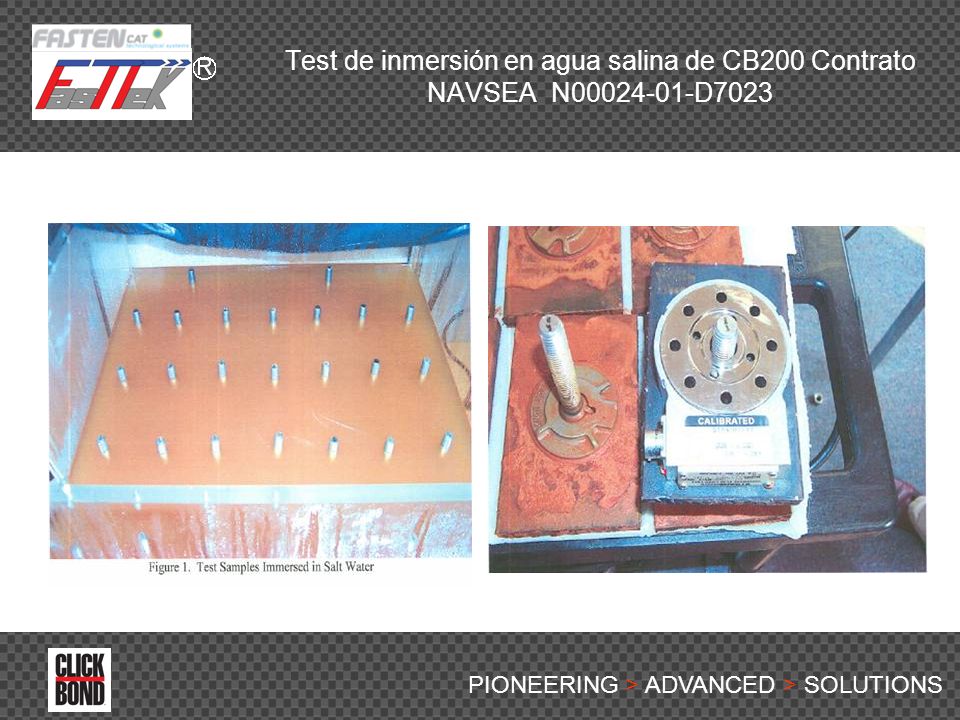

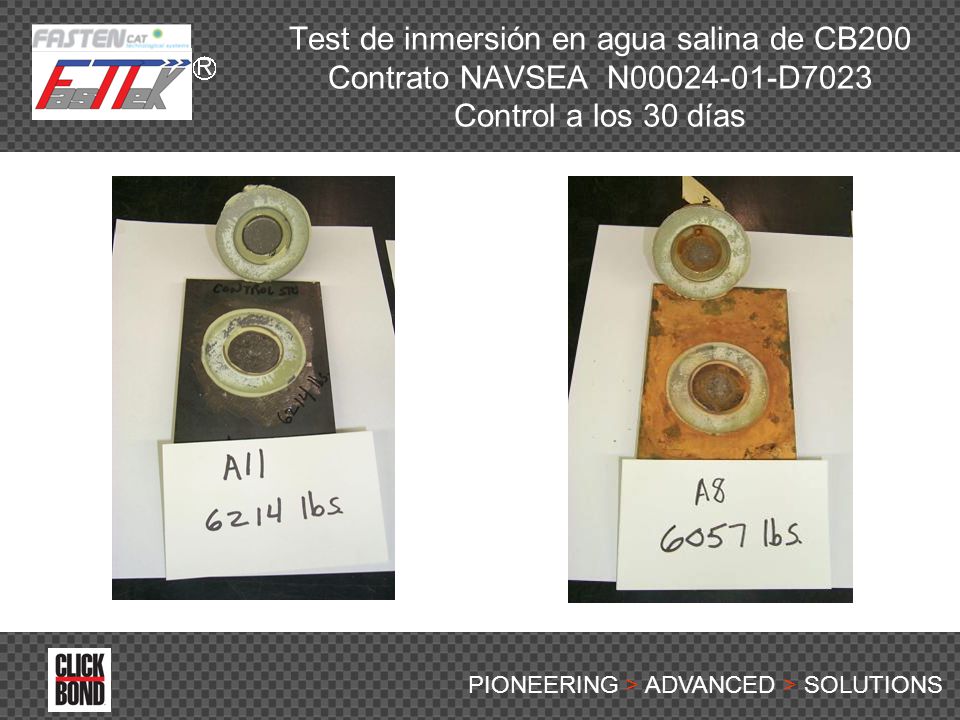

27 PIONEERING > ADVANCED > SOLUTIONS Test de inmersión en agua salina de CB200 Contrato NAVSEA N00024-01-D7023

28 PIONEERING > ADVANCED > SOLUTIONS Test de inmersión en agua salina de CB200 Contrato NAVSEA N00024-01-D7023 Control a los 30 días

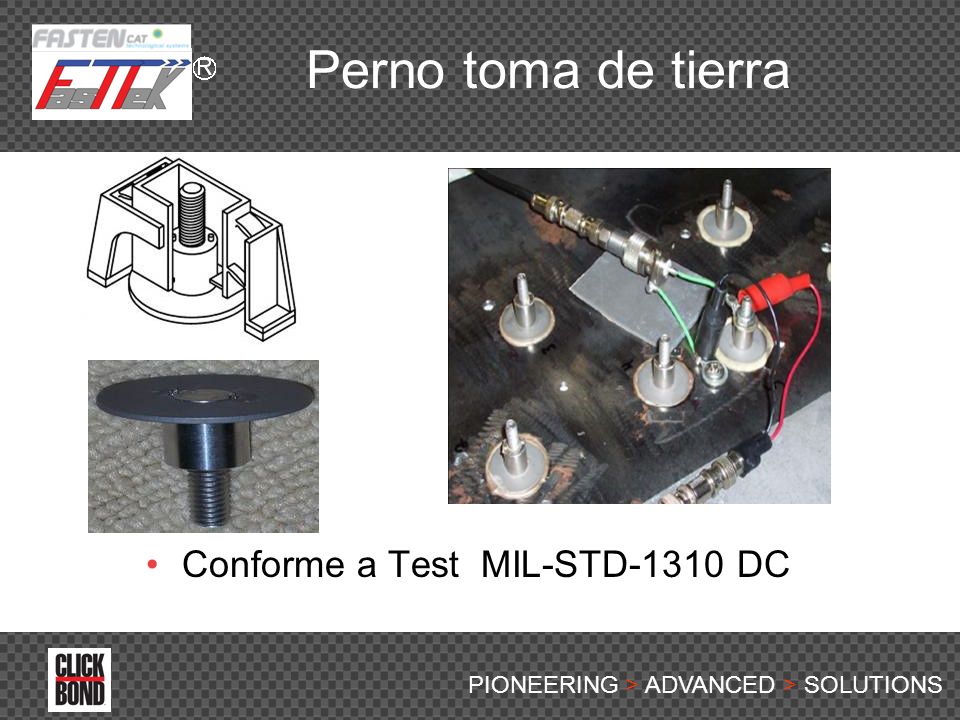

29 PIONEERING > ADVANCED > SOLUTIONS Perno toma de tierra Conforme a Test MIL-STD-1310 DC

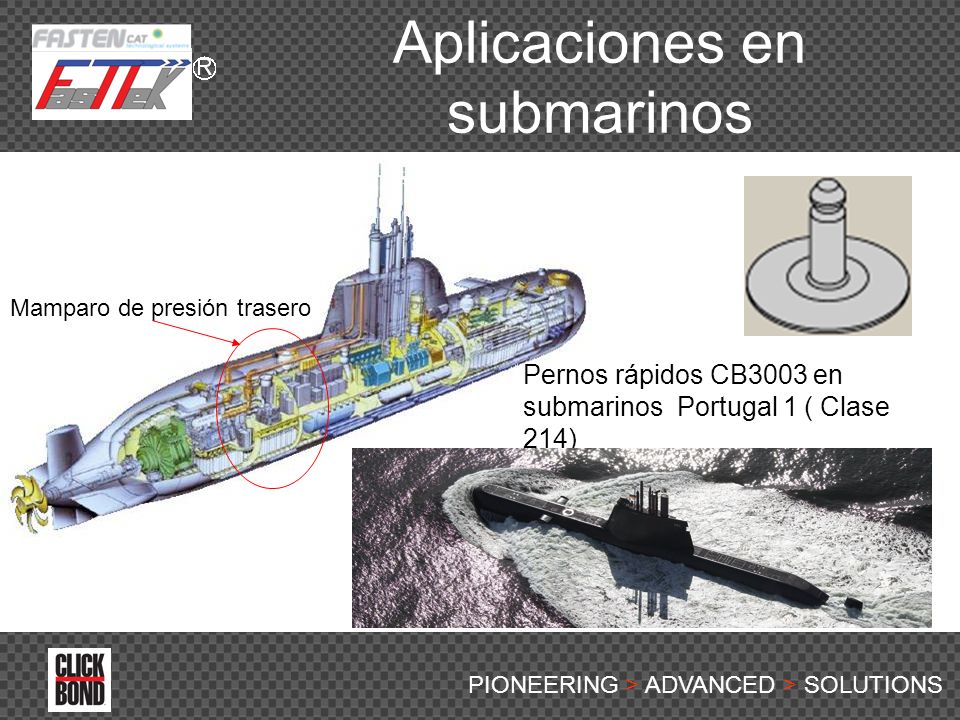

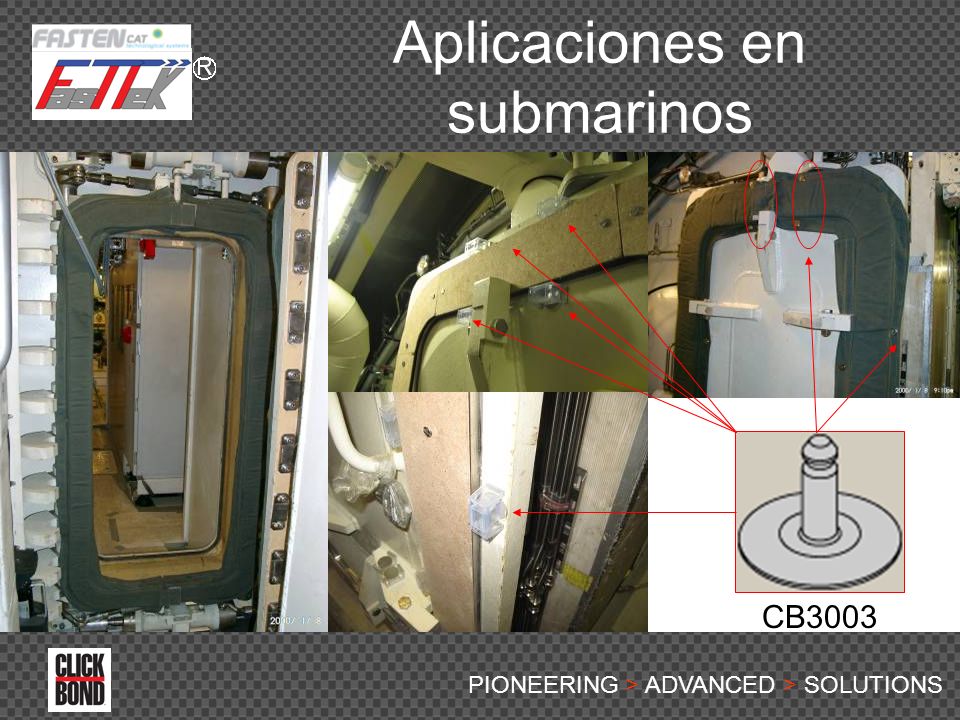

30 PIONEERING > ADVANCED > SOLUTIONS Aplicaciones en submarinos Mamparo de presión trasero Pernos rápidos CB3003 en submarinos Portugal 1 ( Clase 214)

31 PIONEERING > ADVANCED > SOLUTIONS Aplicaciones en submarinos CB3003

32 PIONEERING > ADVANCED > SOLUTIONS Aplicaciones en la marina Británica

33 PIONEERING > ADVANCED > SOLUTIONS T & T (Trinidad & Tobago) & Oman CVF Aircraft Carrier BVT Surface Fleet

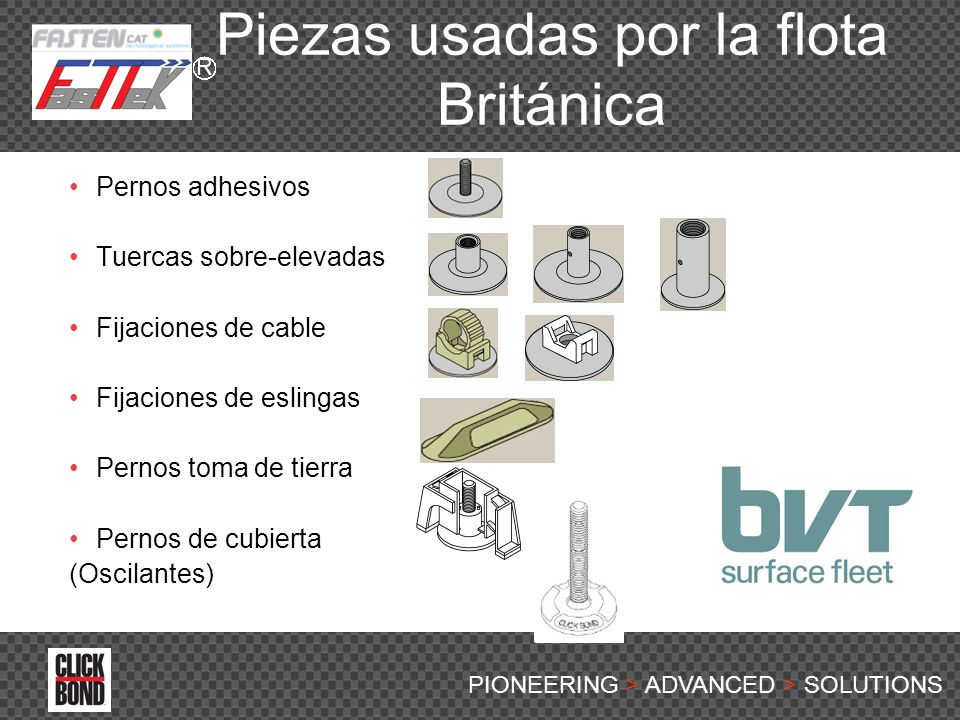

34 PIONEERING > ADVANCED > SOLUTIONS Pernos adhesivos Tuercas sobre-elevadas Fijaciones de cable Fijaciones de eslingas Pernos toma de tierra Pernos de cubierta (Oscilantes) Piezas usadas por la flota Británica

35 PIONEERING > ADVANCED > SOLUTIONS MILAN 2009

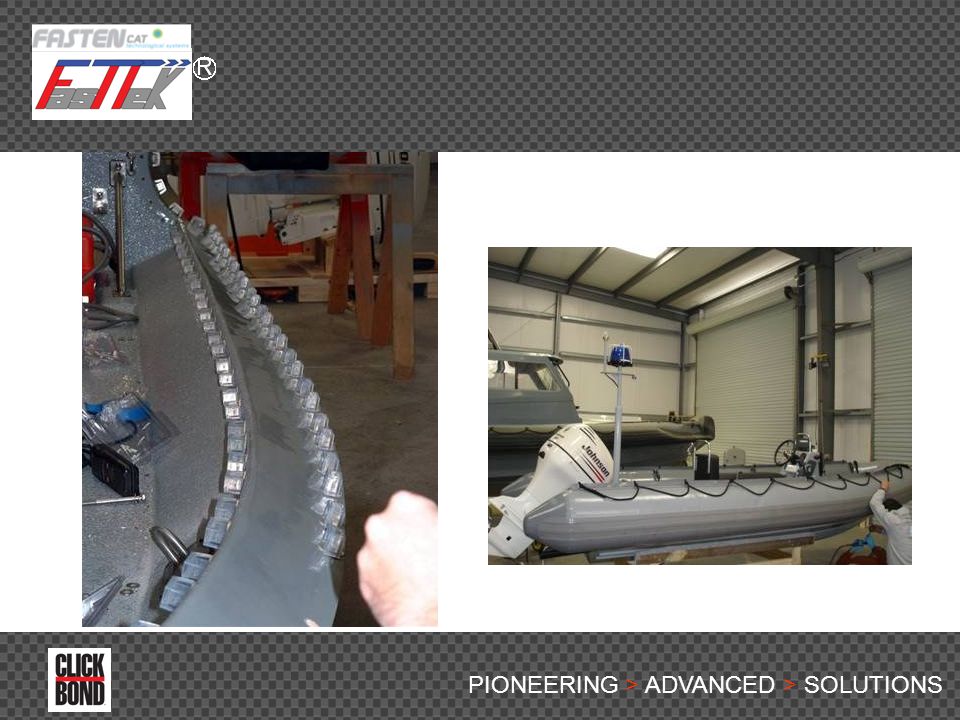

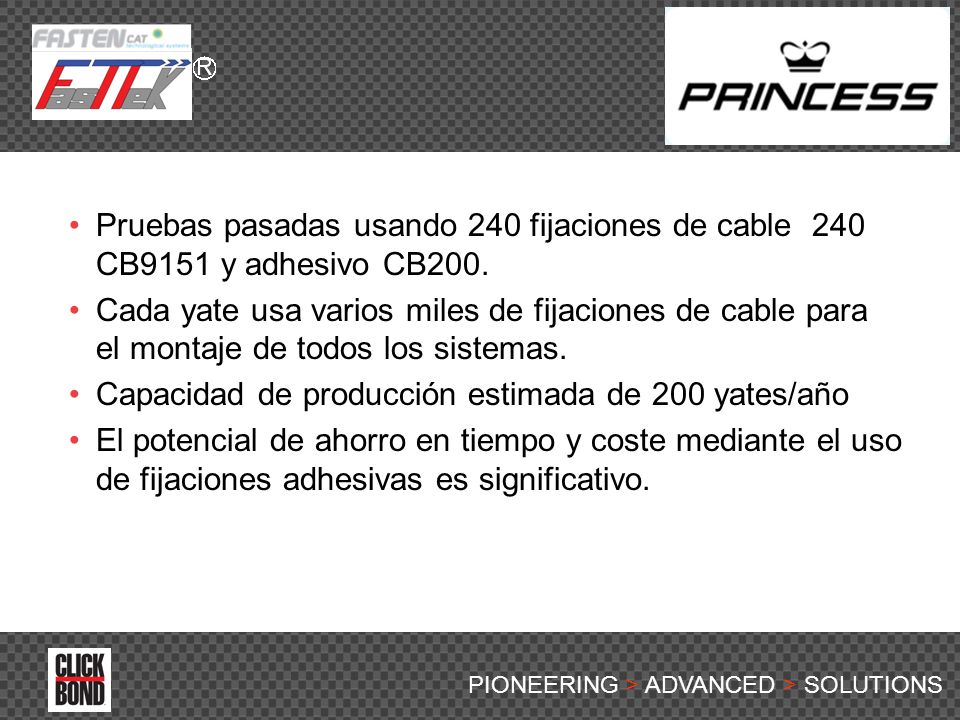

36 PIONEERING > ADVANCED > SOLUTIONS Pruebas pasadas usando 240 fijaciones de cable 240 CB9151 y adhesivo CB200. Cada yate usa varios miles de fijaciones de cable para el montaje de todos los sistemas. Capacidad de producción estimada de 200 yates/año El potencial de ahorro en tiempo y coste mediante el uso de fijaciones adhesivas es significativo.
