1 AD0 DCS Mario Iván Martínez Hernández Juan Carlos Cabanillas Noris 1 23 de Mayo de 2015

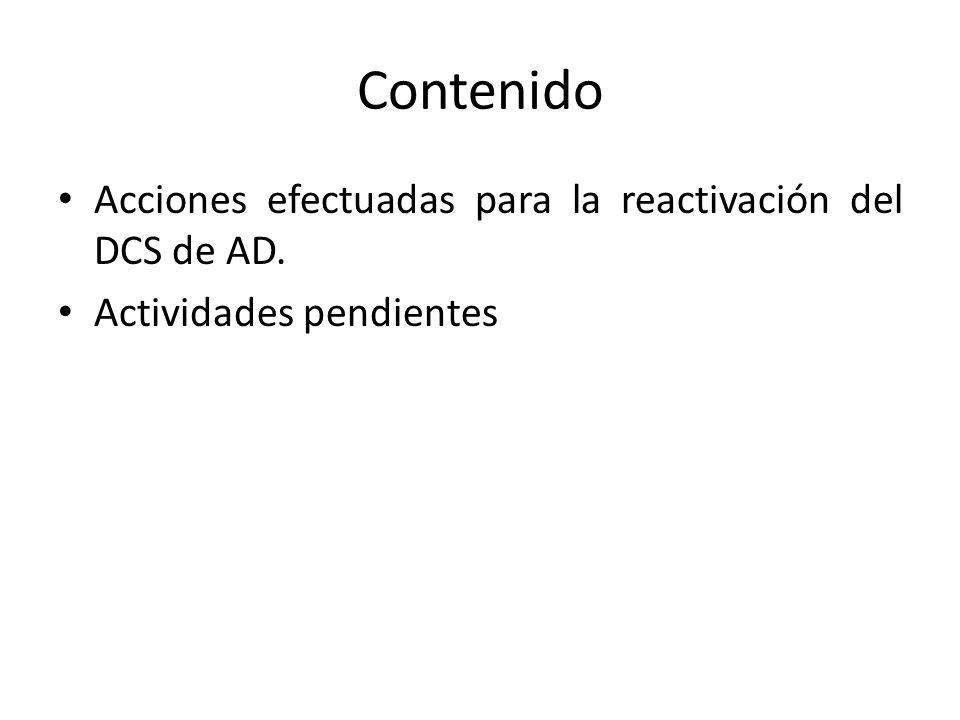

2 Contenido Acciones efectuadas para la reactivación del DCS de AD. Actividades pendientes

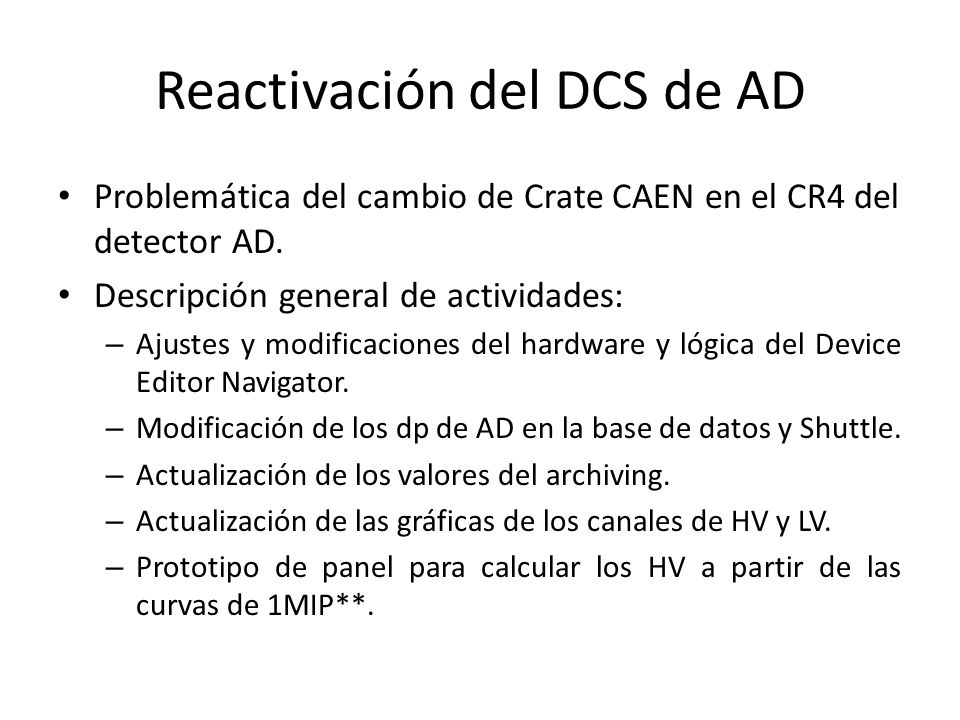

3 Reactivación del DCS de AD Problemática del cambio de Crate CAEN en el CR4 del detector AD. Descripción general de actividades: – Ajustes y modificaciones del hardware y lógica del Device Editor Navigator. – Modificación de los dp de AD en la base de datos y Shuttle. – Actualización de los valores del archiving. – Actualización de las gráficas de los canales de HV y LV. – Prototipo de panel para calcular los HV a partir de las curvas de 1MIP**.

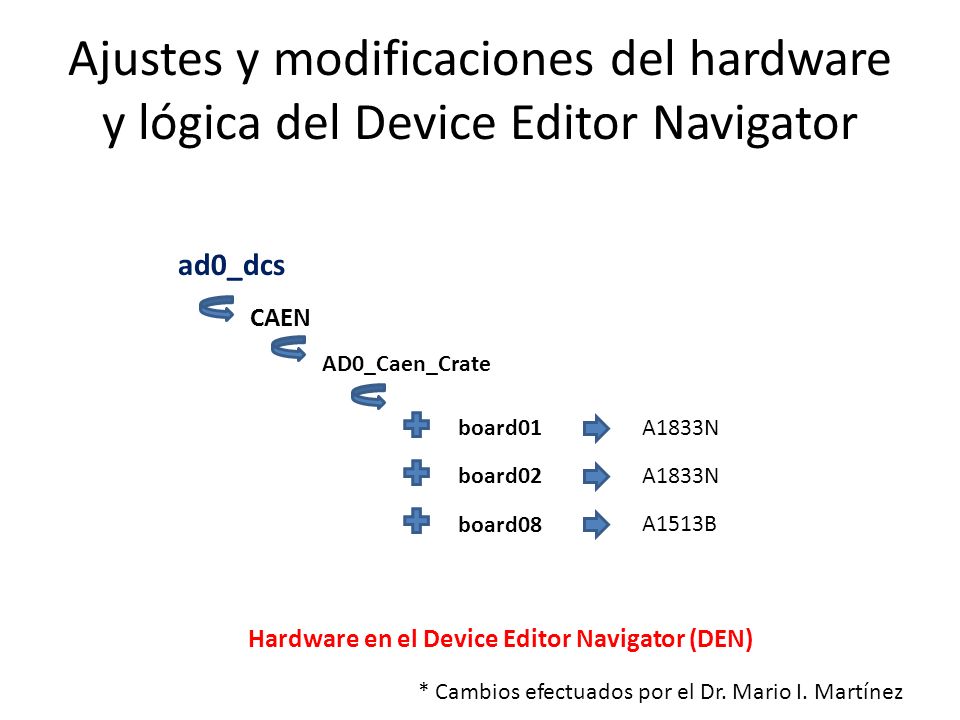

4 Ajustes y modificaciones del hardware y lógica del Device Editor Navigator ad0_dcs CAEN AD0_Caen_Crate board01 board02 board08 A1833N A1513B A1833N Hardware en el Device Editor Navigator (DEN) * Cambios efectuados por el Dr. Mario I. Martínez

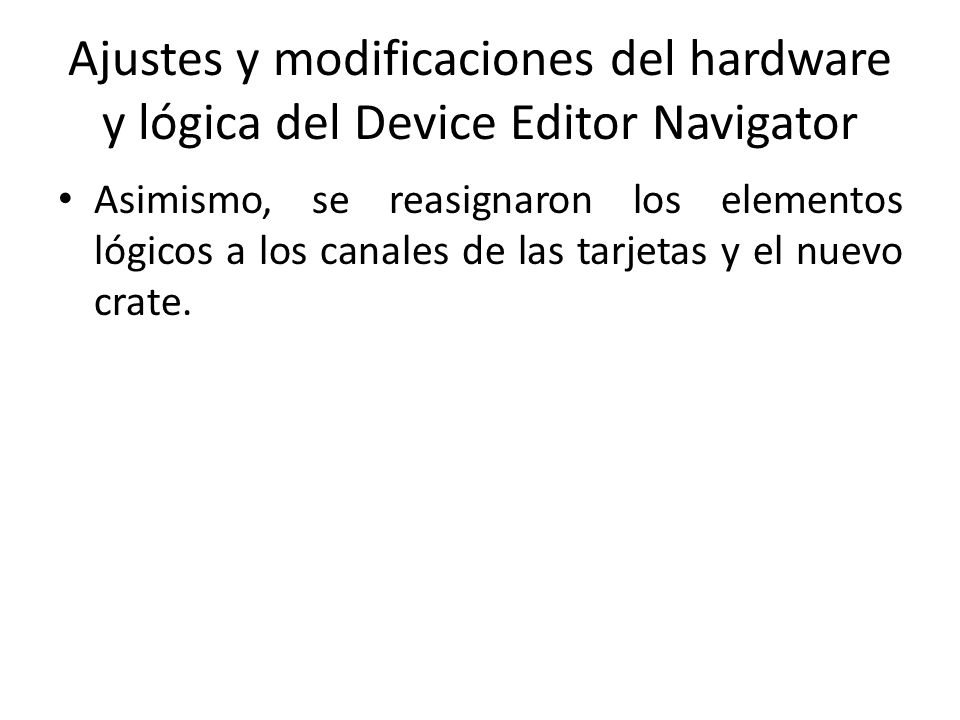

5 Ajustes y modificaciones del hardware y lógica del Device Editor Navigator Asimismo, se reasignaron los elementos lógicos a los canales de las tarjetas y el nuevo crate.

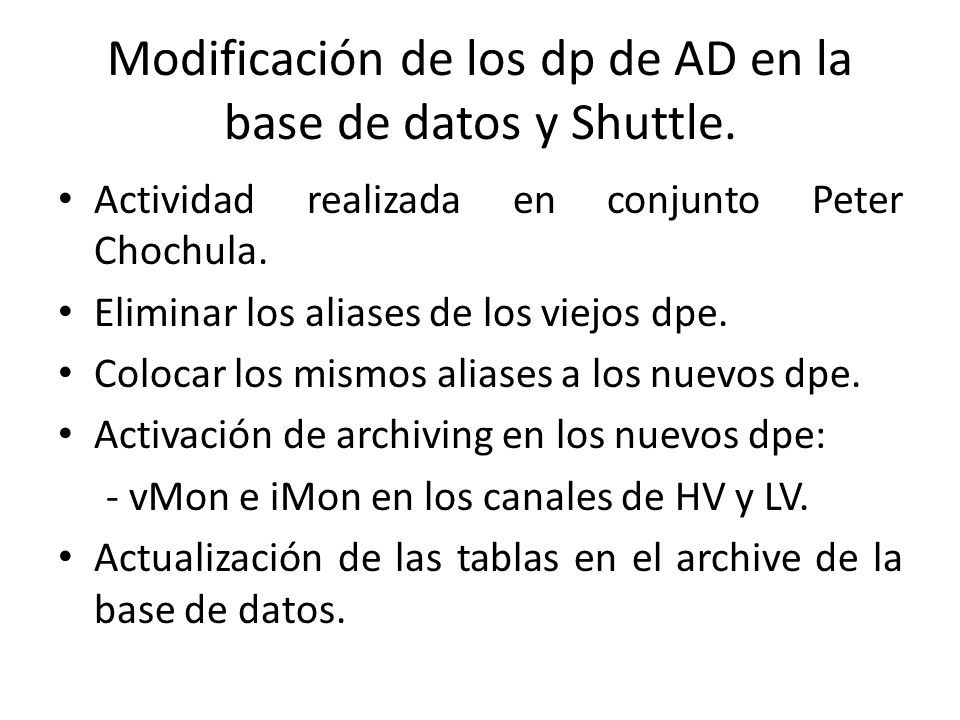

6 Modificación de los dp de AD en la base de datos y Shuttle. Actividad realizada en conjunto Peter Chochula. Eliminar los aliases de los viejos dpe. Colocar los mismos aliases a los nuevos dpe. Activación de archiving en los nuevos dpe: - vMon e iMon en los canales de HV y LV. Actualización de las tablas en el archive de la base de datos.

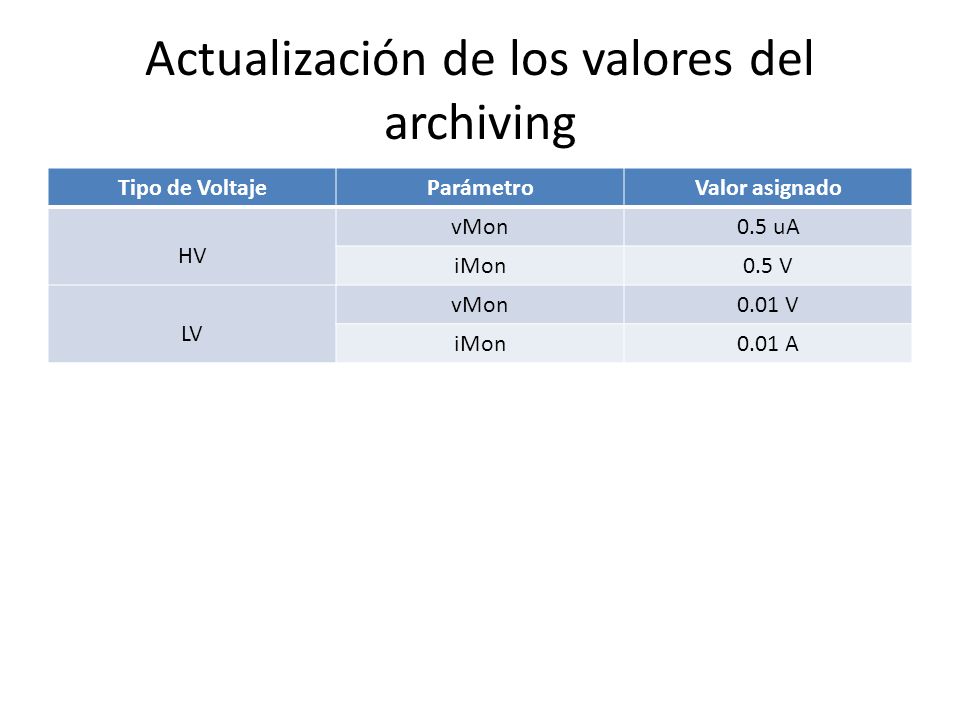

7 Actualización de los valores del archiving Tipo de VoltajeParámetroValor asignado HV vMon0.5 uA iMon0.5 V LV vMon0.01 V iMon0.01 A

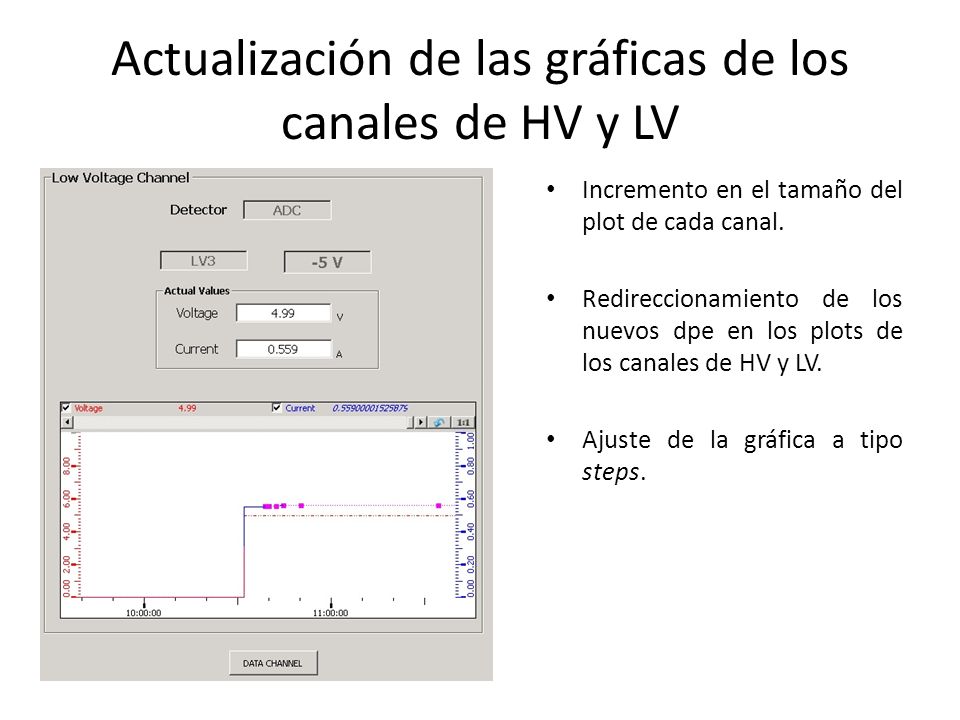

8 Actualización de las gráficas de los canales de HV y LV Incremento en el tamaño del plot de cada canal. Redireccionamiento de los nuevos dpe en los plots de los canales de HV y LV. Ajuste de la gráfica a tipo steps.

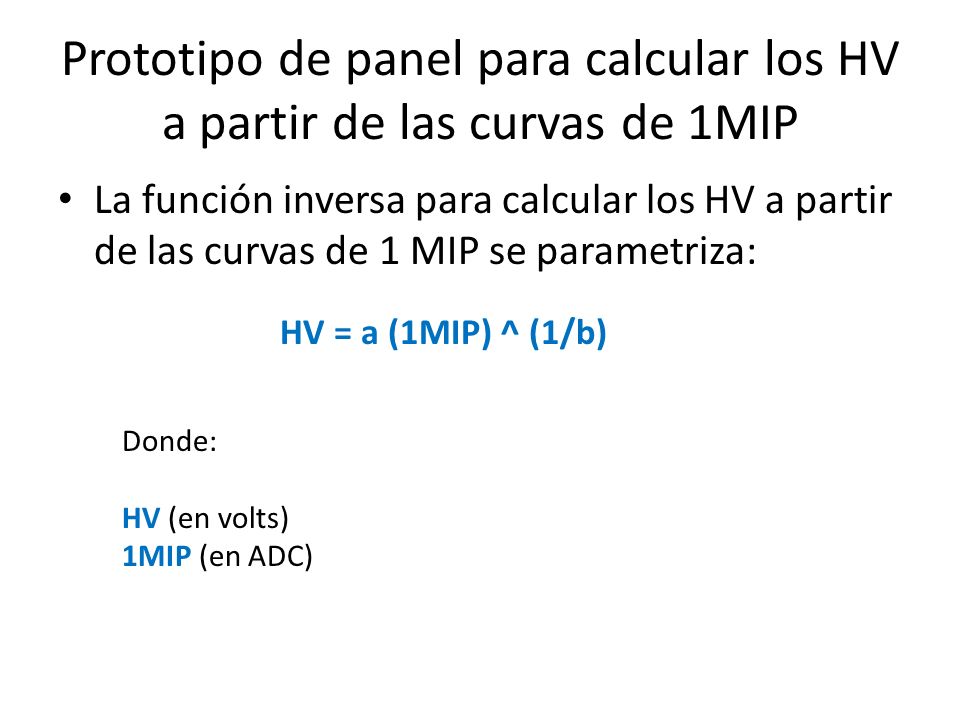

9 Prototipo de panel para calcular los HV a partir de las curvas de 1MIP La función inversa para calcular los HV a partir de las curvas de 1 MIP se parametriza: HV = a (1MIP) ^ (1/b) Donde: HV (en volts) 1MIP (en ADC)

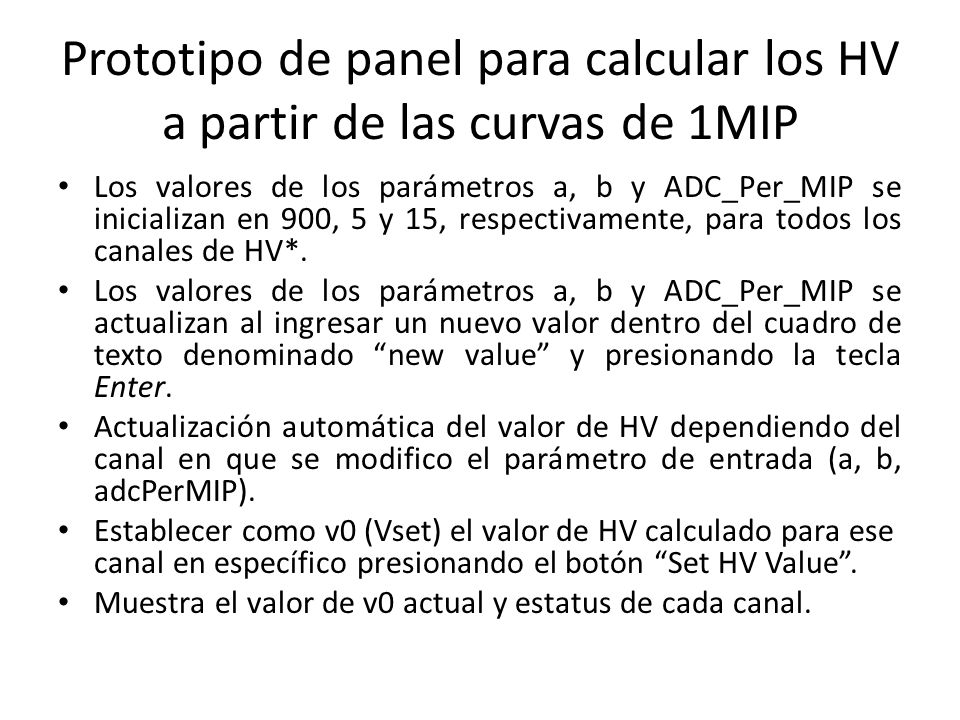

10 Prototipo de panel para calcular los HV a partir de las curvas de 1MIP Los valores de los parámetros a, b y ADC_Per_MIP se inicializan en 900, 5 y 15, respectivamente, para todos los canales de HV*. Los valores de los parámetros a, b y ADC_Per_MIP se actualizan al ingresar un nuevo valor dentro del cuadro de texto denominado “new value” y presionando la tecla Enter. Actualización automática del valor de HV dependiendo del canal en que se modifico el parámetro de entrada (a, b, adcPerMIP). Establecer como v0 (Vset) el valor de HV calculado para ese canal en específico presionando el botón “Set HV Value”. Muestra el valor de v0 actual y estatus de cada canal.

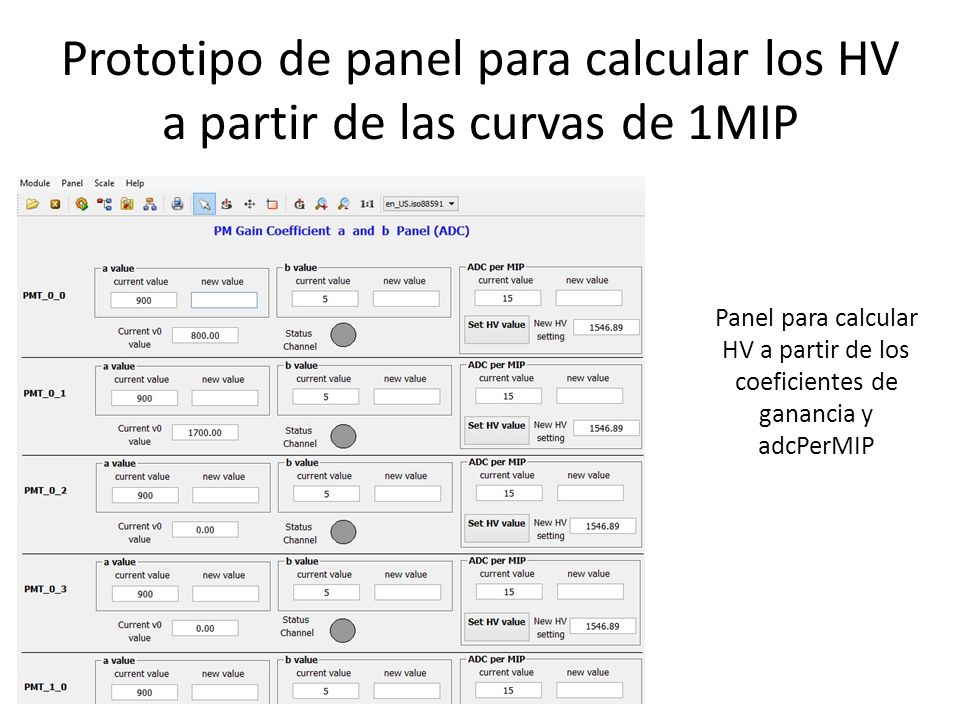

11 Prototipo de panel para calcular los HV a partir de las curvas de 1MIP Panel para calcular HV a partir de los coeficientes de ganancia y adcPerMIP

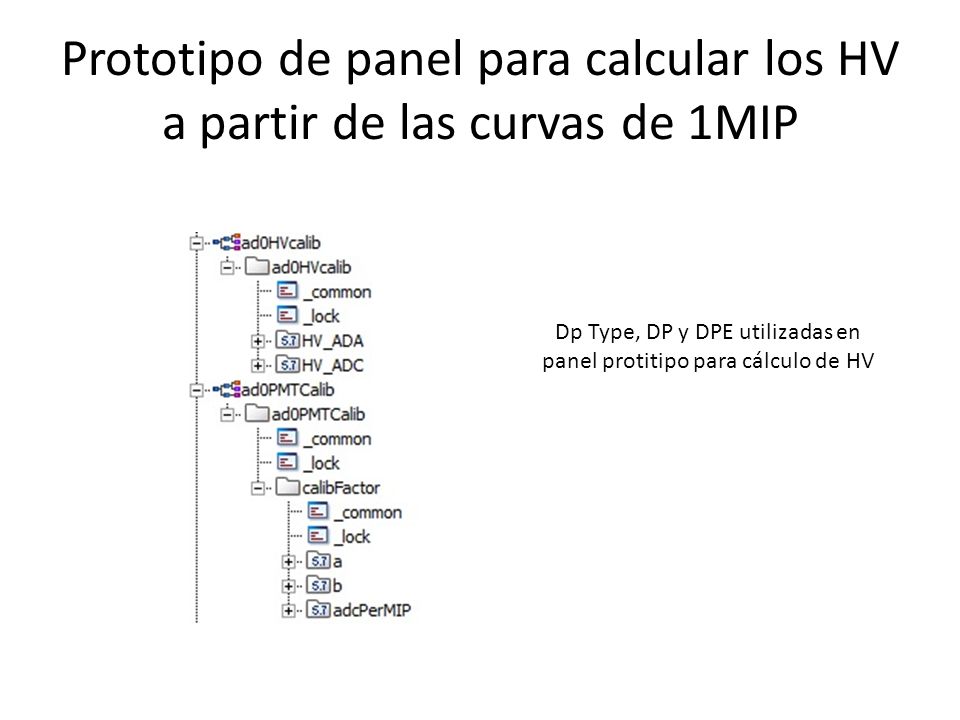

12 Prototipo de panel para calcular los HV a partir de las curvas de 1MIP Dp Type, DP y DPE utilizadas en panel protitipo para cálculo de HV

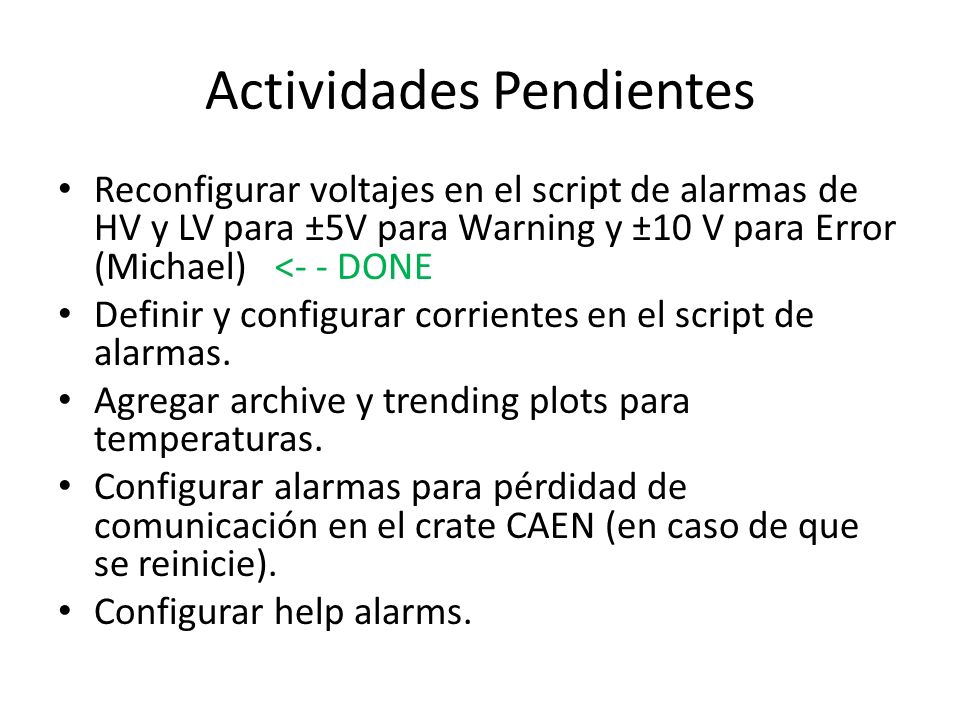

13 Actividades Pendientes Reconfigurar voltajes en el script de alarmas de HV y LV para ±5V para Warning y ±10 V para Error (Michael) <- - DONE Definir y configurar corrientes en el script de alarmas. Agregar archive y trending plots para temperaturas. Configurar alarmas para pérdidad de comunicación en el crate CAEN (en caso de que se reinicie). Configurar help alarms.
