DIGITALIZACION 70s CT INTEGRACION? ACR & NEMA 1983.

Presentación del tema: "DIGITALIZACION 70s CT INTEGRACION? ACR & NEMA 1983."— Transcripción de la presentación:

1

2 DIGITALIZACION 70s CT

3 INTEGRACION?

4 ACR & NEMA 1983

5 Standard ACR & NEMA 1985

6

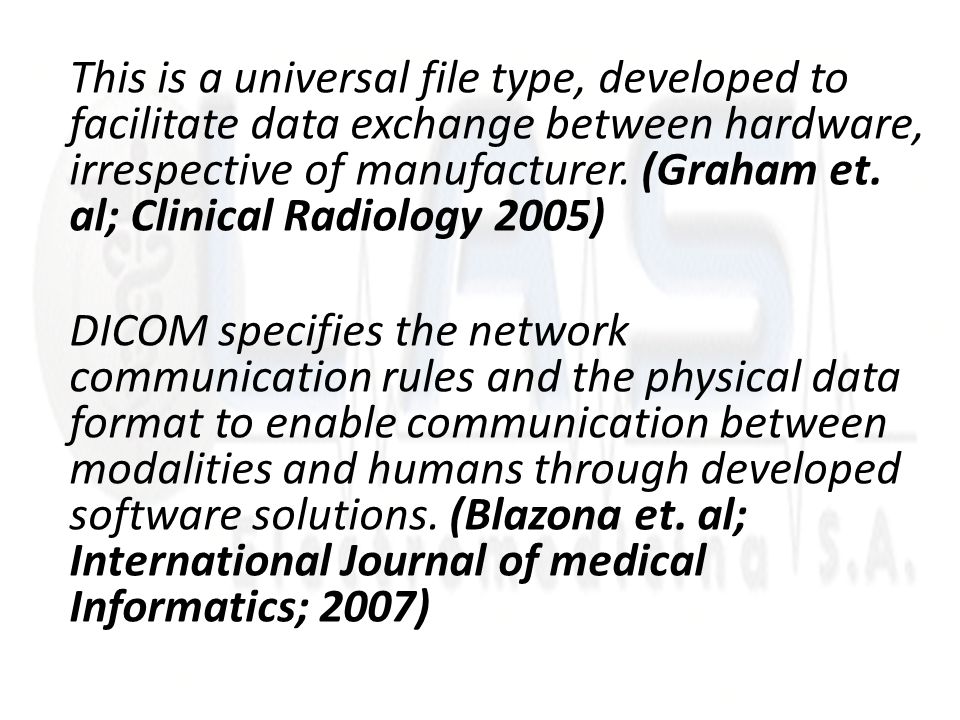

7 This is a universal file type, developed to facilitate data exchange between hardware, irrespective of manufacturer. (Graham et. al; Clinical Radiology 2005) DICOM specifies the network communication rules and the physical data format to enable communication between modalities and humans through developed software solutions. (Blazona et. al; International Journal of medical Informatics; 2007)

8

9 ATRIBUTOS Información Demográfica Institución Dimensiones Estudio Serie Imagen

10 ATRIBUTOS

11 SERVICIOS Store Storage Commitment Query/retrieve Worklist Print Modality Procedure

12 MACRO COMPONENTES Adquisición de Imagen Almacenamiento y gestión Post-procesamiento de la Imagen Documentación Imágenes Distribución de Imágenes Interfase RIS/HIS

13 MODALIDADES CR MR US BI DD ES PT ST XA CT NM CD LS TG RF DX IO GM XC EPS MG PX SM OP AS FA DM MA CS LP CP FS MS

14 SCU / SCP

15

16 P A C S Picture Archiving and Communication System (sistema de archivo y transmisión de imágenes)

17 ALMACENAMIENTO

18

19

20 CAPACIDAD???

21

22 DISCOS DUROS 1 TERA = 1024G = 1.048.576 MB CR 35.000 EN UN TERA CT 4.000 EN UN TERA

23 SEGURIDAD DE LA INFORMACIÓN??

24 REDUNDANCIA/ RESPALDO

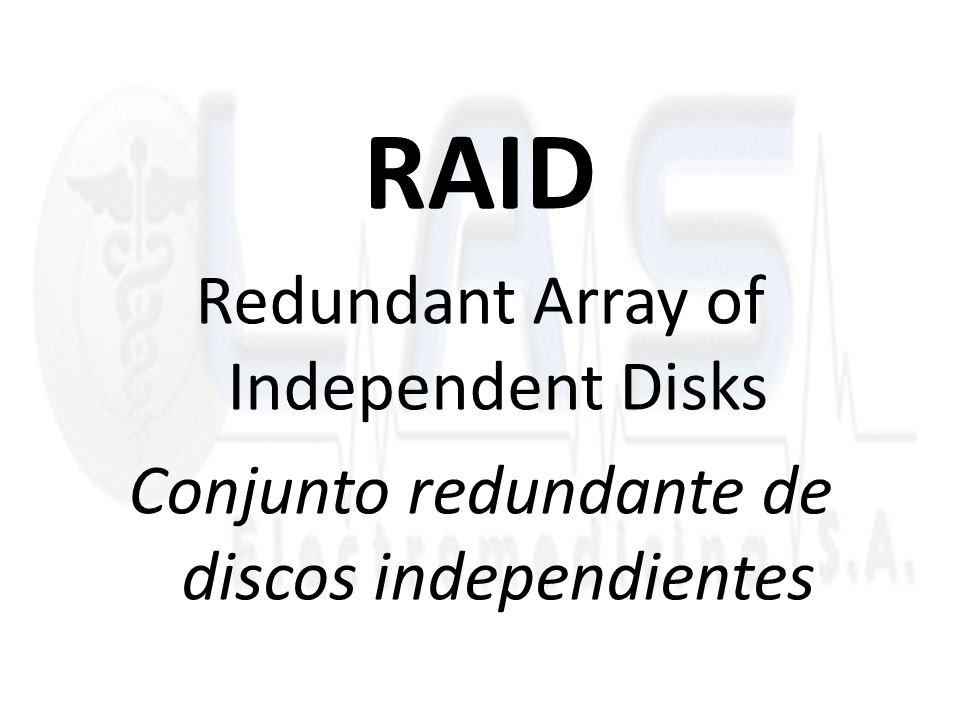

25 RAID Redundant Array of Independent Disks Conjunto redundante de discos independientes

26 RAID 0 RAID 1 RAID 5

27

28

29

30

31 LARGO PLAZO/ CORTO PLAZO

32

33 PACS + Visualizador DICOM

34

35 Cliente servidor – Plataforma Web Visualizador DICOM PACS

36

37 ESTACIÓN DE DIAGNÓSTICO!! MONITOR RADIOLOGÍA SOFTWARE ESPECIALIZADO TARJETA DE VIDEO DE ALTO RENDIMIENTO ++ >2 Gb Software calibración Resolución > 6MPx + WORKSTATION

38 CUANTOS MONITORES?

39 MONITOR GRADO MÉDICO!! O CONVENCIONAL??

40 MEDICO 800-1200 cd/m 2 200-250 cd/m 2 CONVENCIONAL LUMINOSIDAD

41 MEDICO 250-350:1>500:1 CONVENCIONAL CONTRASTE

42 ESTABILIDAD LUMINANCIA

43 GRISES

44 UNIFORMIDAD >25% AAPM & EUREF <10% Sin Control de Uniformidad Con Control de Uniformidad

45 TAMAÑO PIXEL 0.48mm TODOS 2MP!! 0.2mm 2cm

46 ANGULO DE VISIÓN

47 COSTO/BENEFICIO

48 SOFTWARE ESPECIALIZADO MÓDULOS ESPECIALIZADOS

49 SOFTWARE ESPECIALIZADO Herramientas especializadas por módulo

50 RIS

51 Agendamiento – de exámenes por modalidad, procedimiento, Radiólogo y tiempo disponible. Registro de Pacientes – Datos Demográficos y estudios históricos en el RIS. Ordenes Medicas – Recibe todas las ordenes Medicas Reporte / Transcripción Administración de Reportes: Control y administración del flujo de trabajo de reportes en el sistema Distribución de Reportes: Reportes ingresados al servidor disponibles en el tiempo. Permite impresión de reporte o quemado en CD

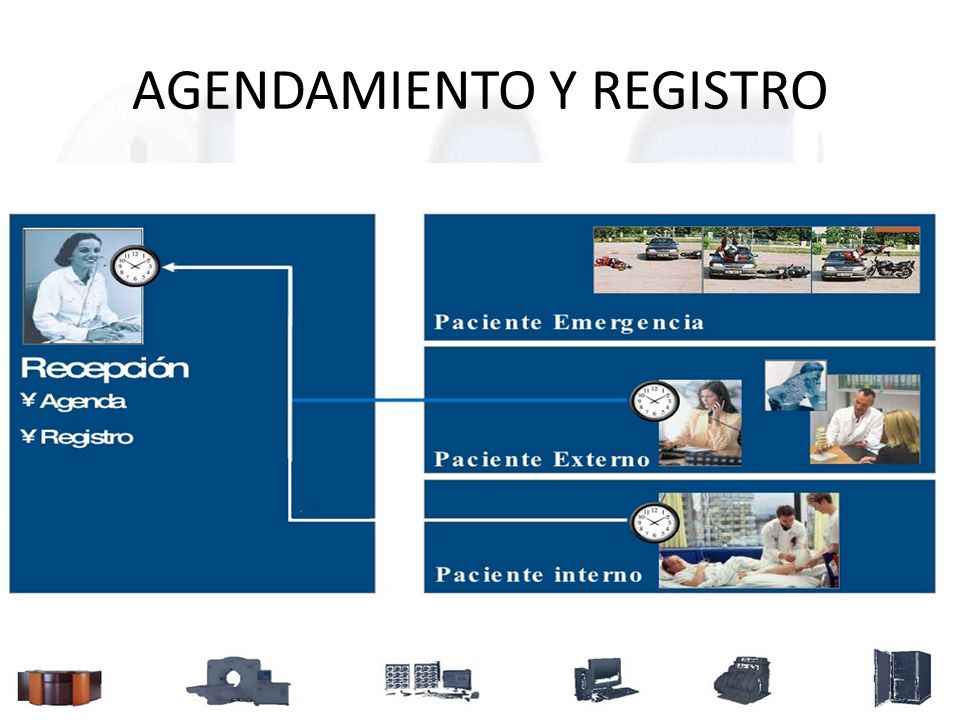

52 AGENDAMIENTO Y REGISTRO

53 TOMA DE EXAMEN

54 DIAGNOSTICO

55 TRANSCRIPCION RIS

56

57 MODALIDADDOCUMENTACIONPOST-PROCESAMIENTOALMACENAMIENTO SISTEMA DE INF. RADIOLOGICO Modalidad Estación de Diagnostico RIS PACS

58 Flujo de trabajo sin RIS / PACS Descolgar Películas y Adjuntar reporte Registro del paciente Examen realizado Datos del Paciente son Re-ingresados en el equipo Exámenes previos a la sala del examen Retorno de las películas al depósito Re-empaquetado de las películas Enviar películas y reporte al médico referente Recibir película y reporte desde médico referente Radiólogo Informa el examen revelado Control de Calidad Traslado de película 01020304 0506070809 10111213

59 Flujo de trabajo con RIS / PACS Médico referente accesa el Reporte y las imágenes 0102 03 04 Registro del paciente Examen realizado Radiólogo Informa el examen
