CONSTRUCCIÓN Y FORMA La catedral gótica La construcción

Presentación del tema: "CONSTRUCCIÓN Y FORMA La catedral gótica La construcción"— Transcripción de la presentación:

1 CONSTRUCCIÓN Y FORMA La catedral gótica La construcción

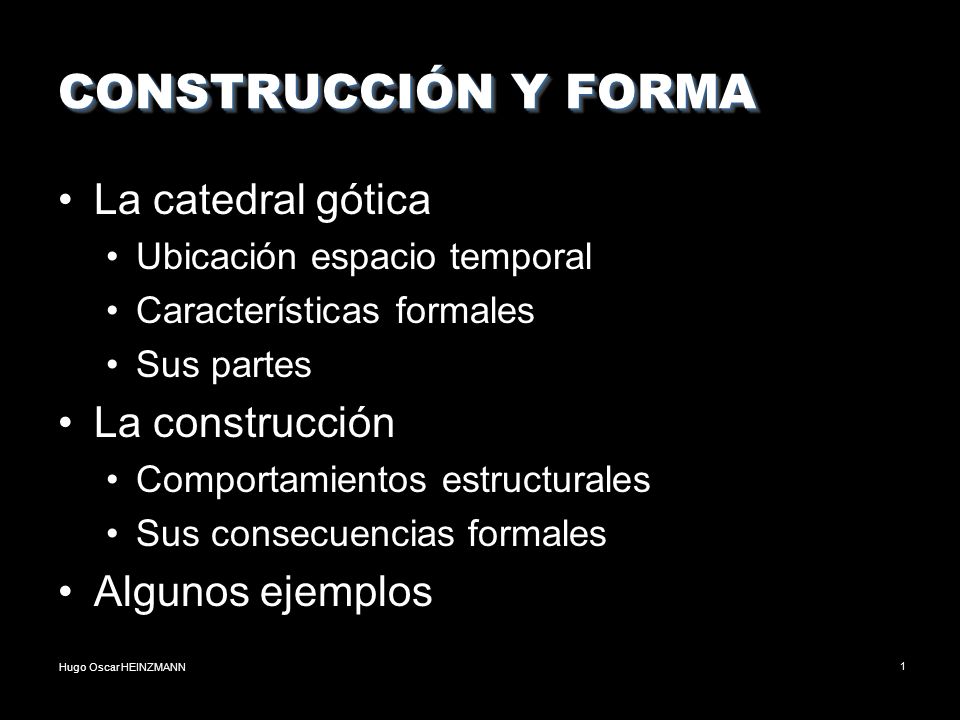

Ubicación espacio temporal Características formales Sus partes La construcción Comportamientos estructurales Sus consecuencias formales Algunos ejemplos Hugo Oscar HEINZMANN

2 CONSTRUCCIÓN Y FORMA La Catedral Gótica Hugo Oscar HEINZMANN

3 CONSTRUCCIÓN Y FORMA Línea del Tiempo

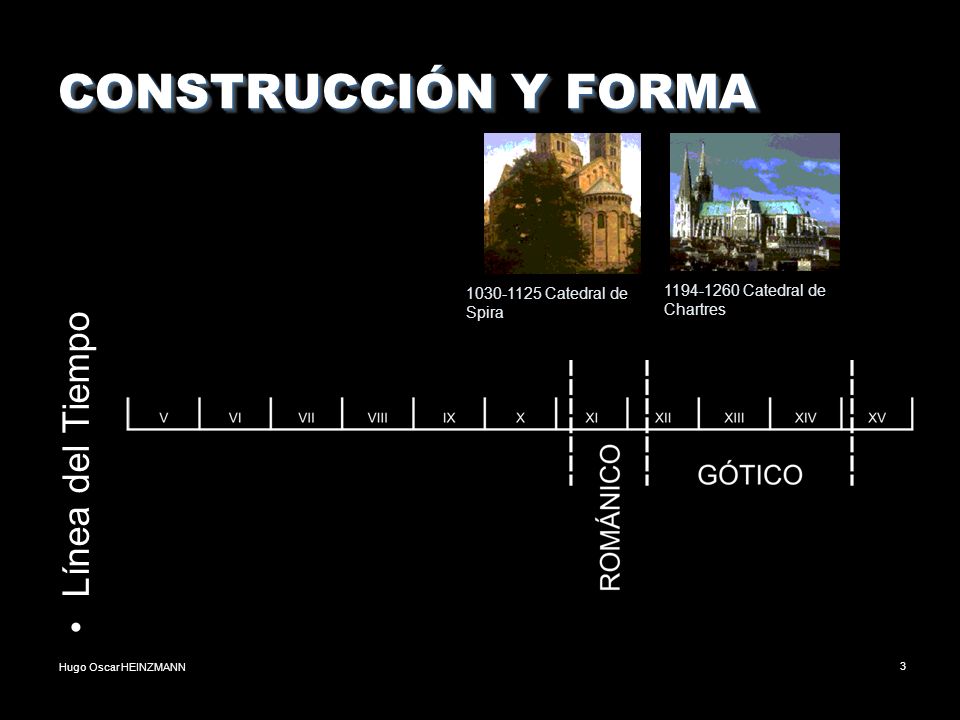

Esta es una división estilística y personalmente preferimos hablar de repertorio formal Catedral de Spira Catedral de Chartres Línea del Tiempo Hugo Oscar HEINZMANN

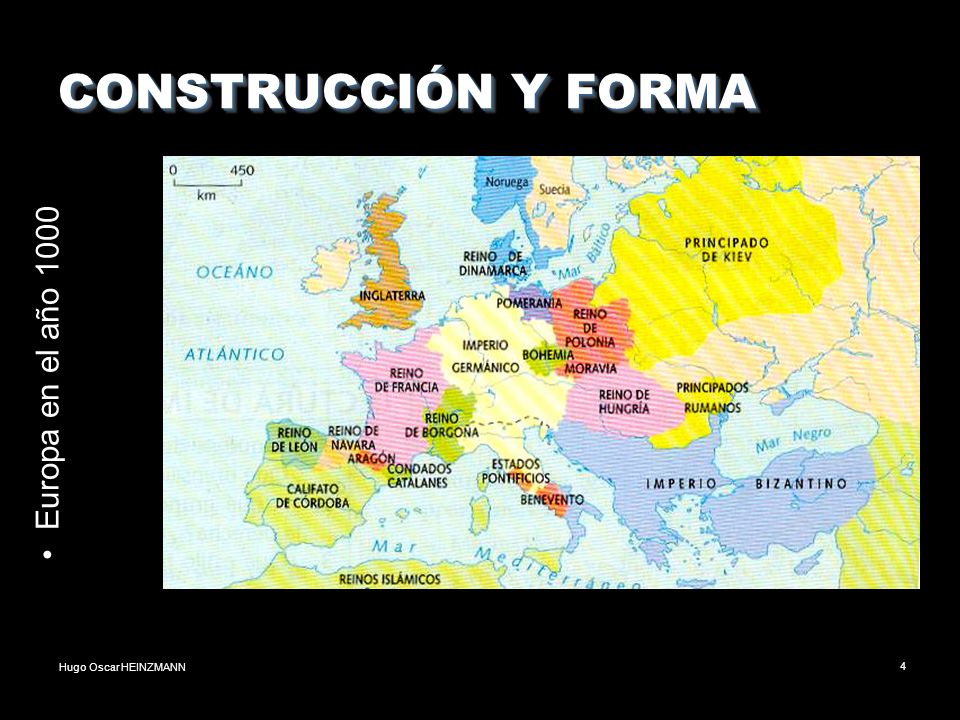

4 CONSTRUCCIÓN Y FORMA Europa en el año 1000
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Europa en el año 1000 Hugo Oscar HEINZMANN

5 CONSTRUCCIÓN Y FORMA Europa en el año 1000
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Europa en el año 1000 Hugo Oscar HEINZMANN

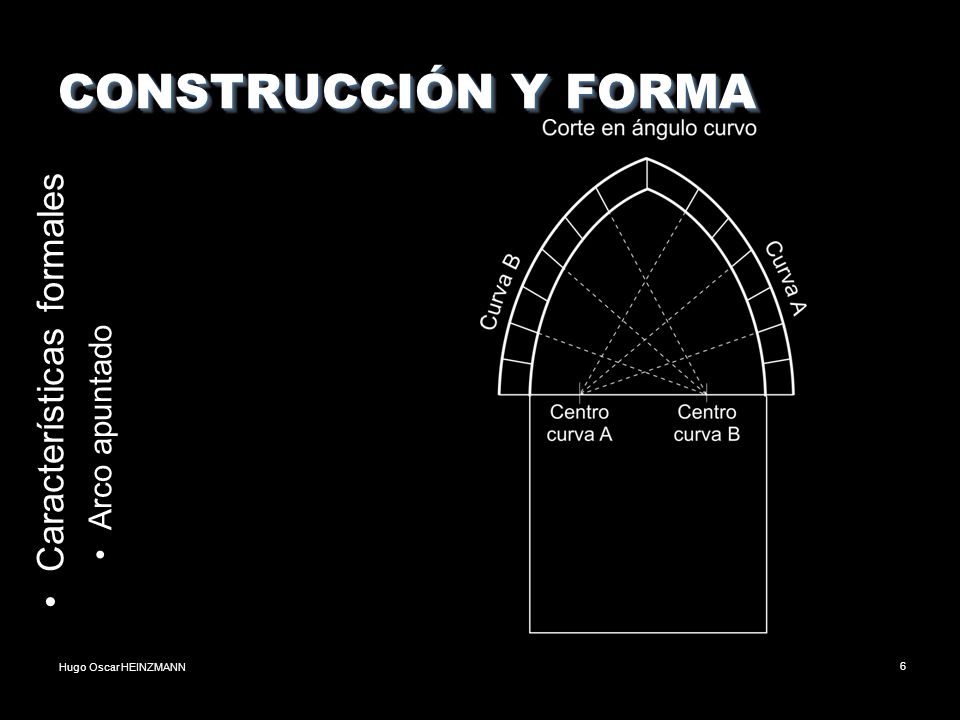

6 CONSTRUCCIÓN Y FORMA Características formales Arco apuntado
Hugo Oscar HEINZMANN

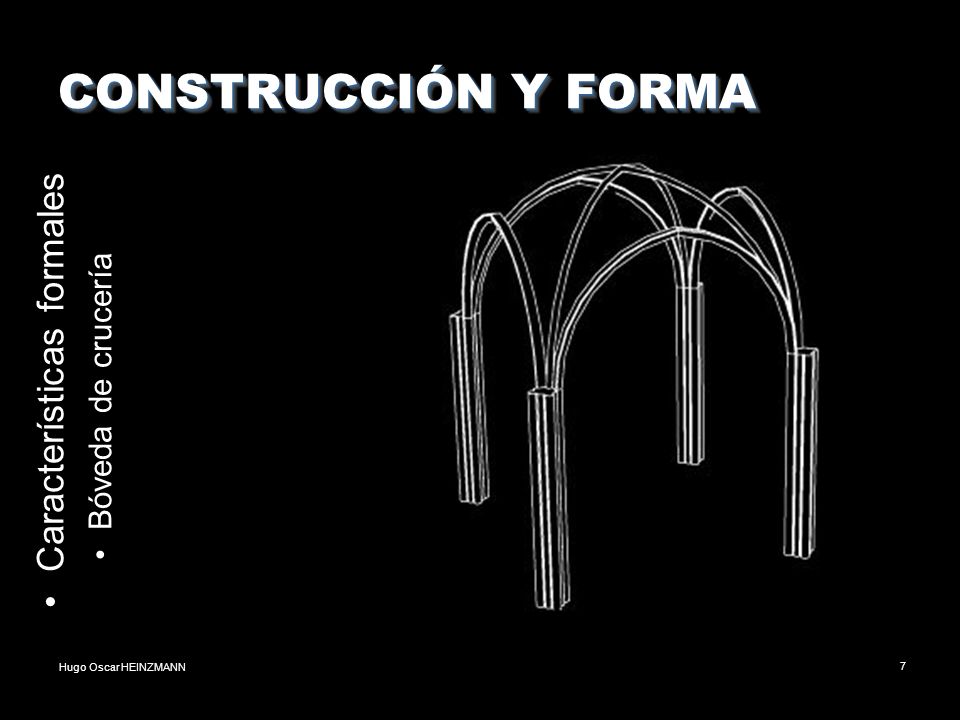

7 CONSTRUCCIÓN Y FORMA Características formales Bóveda de crucería
Hugo Oscar HEINZMANN

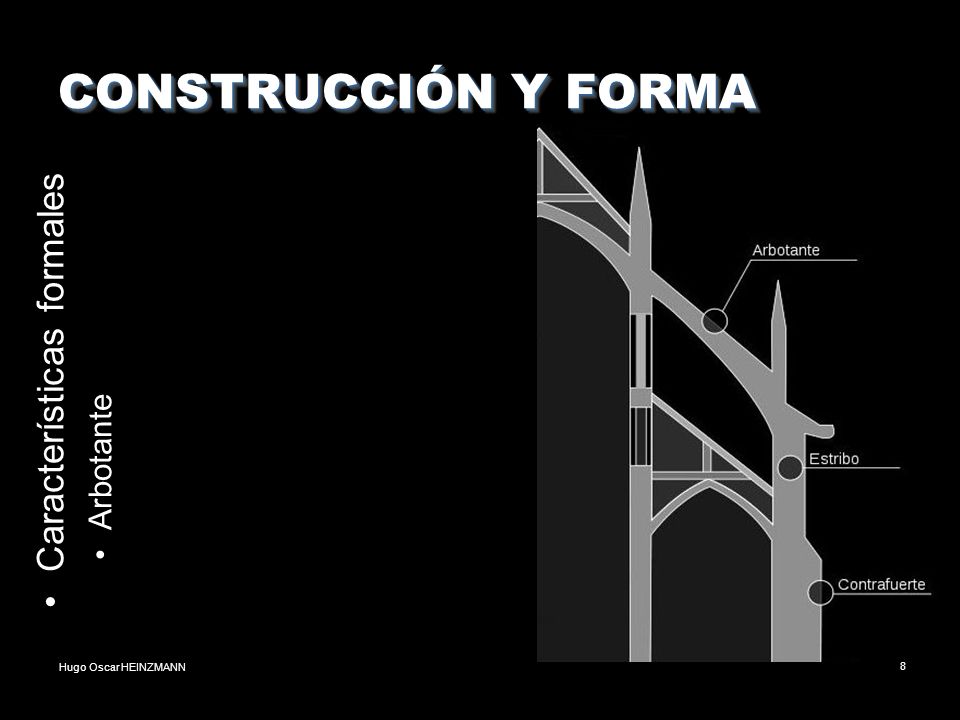

8 CONSTRUCCIÓN Y FORMA Características formales Arbotante
Hugo Oscar HEINZMANN

9 CONSTRUCCIÓN Y FORMA Partes de la catedral Planta
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Planta Hugo Oscar HEINZMANN

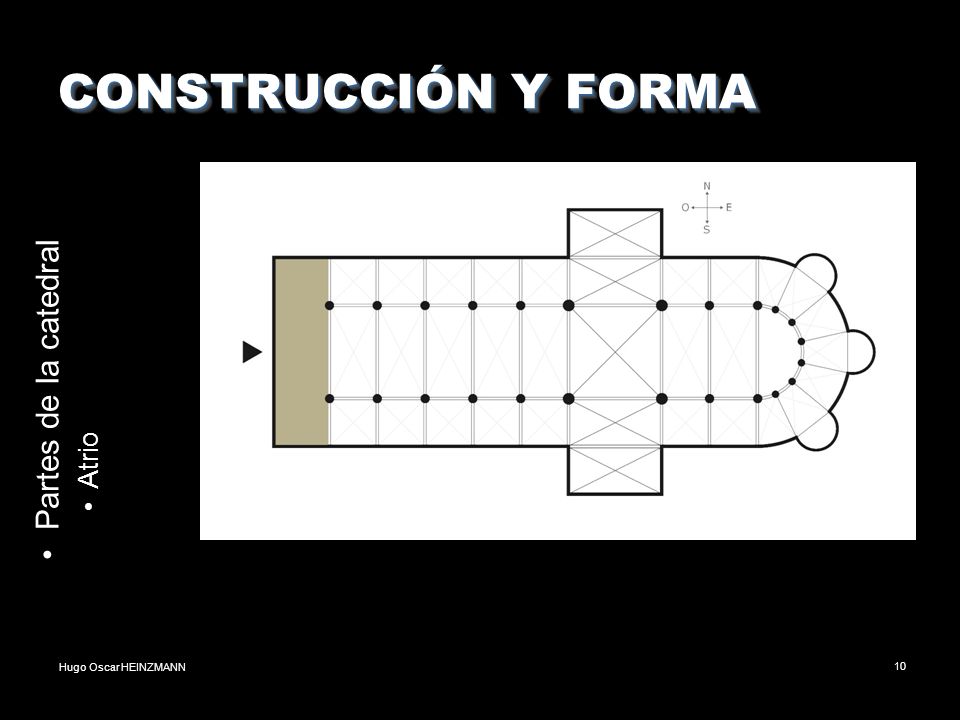

10 CONSTRUCCIÓN Y FORMA Partes de la catedral Atrio
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Atrio Hugo Oscar HEINZMANN

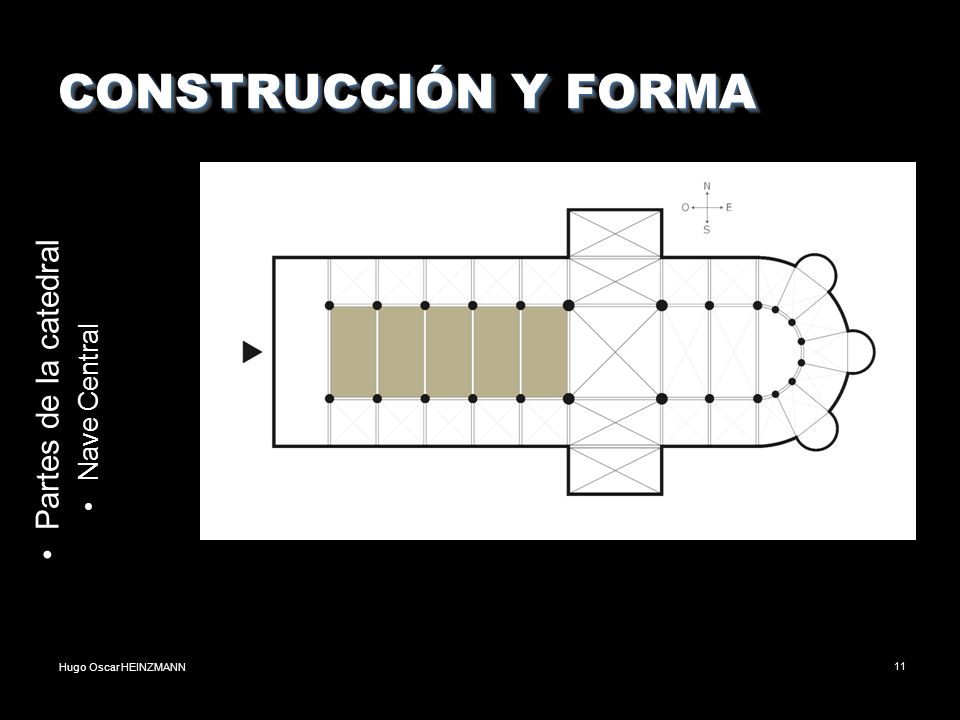

11 CONSTRUCCIÓN Y FORMA Partes de la catedral Nave Central
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Nave Central Hugo Oscar HEINZMANN

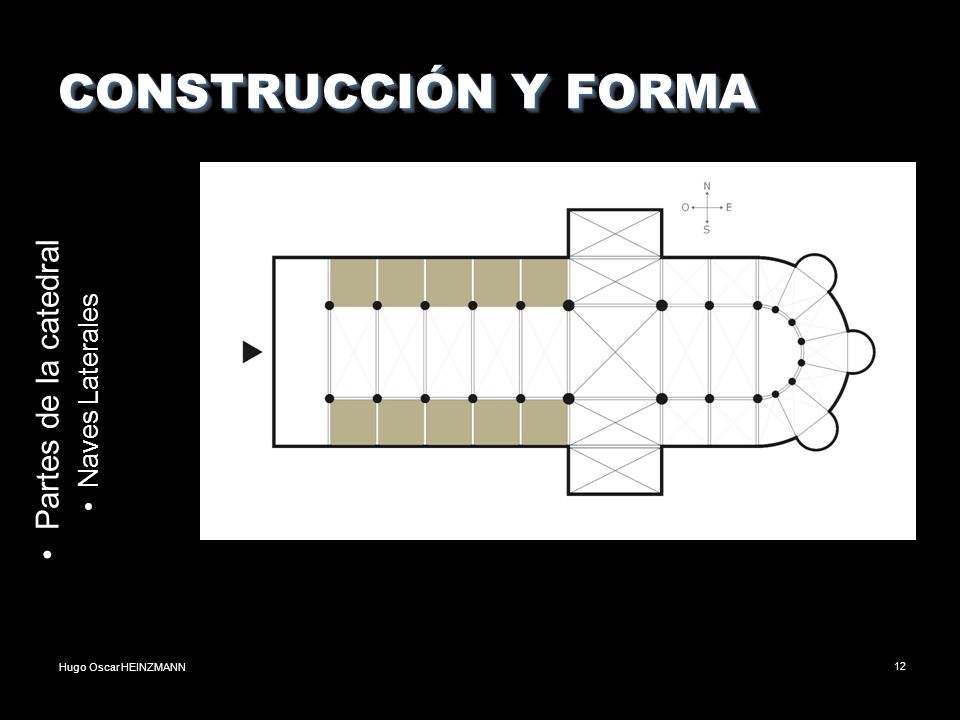

12 CONSTRUCCIÓN Y FORMA Partes de la catedral Naves Laterales
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Naves Laterales Hugo Oscar HEINZMANN

13 CONSTRUCCIÓN Y FORMA Partes de la catedral Transepto
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Transepto Hugo Oscar HEINZMANN

14 CONSTRUCCIÓN Y FORMA Partes de la catedral Crucero
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Crucero Hugo Oscar HEINZMANN

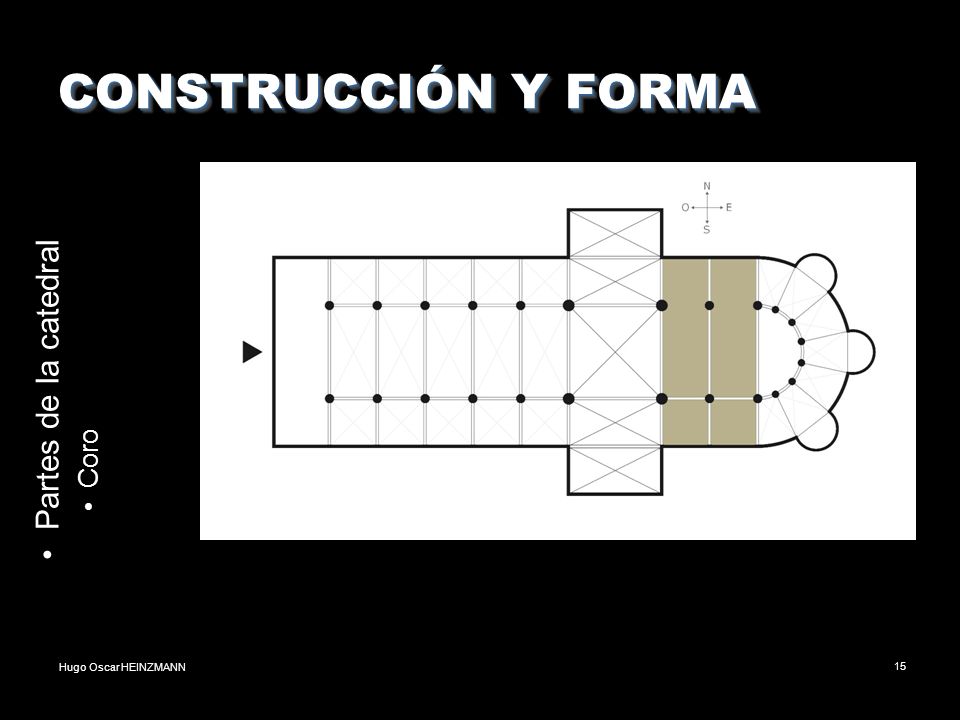

15 CONSTRUCCIÓN Y FORMA Partes de la catedral Coro
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Coro Hugo Oscar HEINZMANN

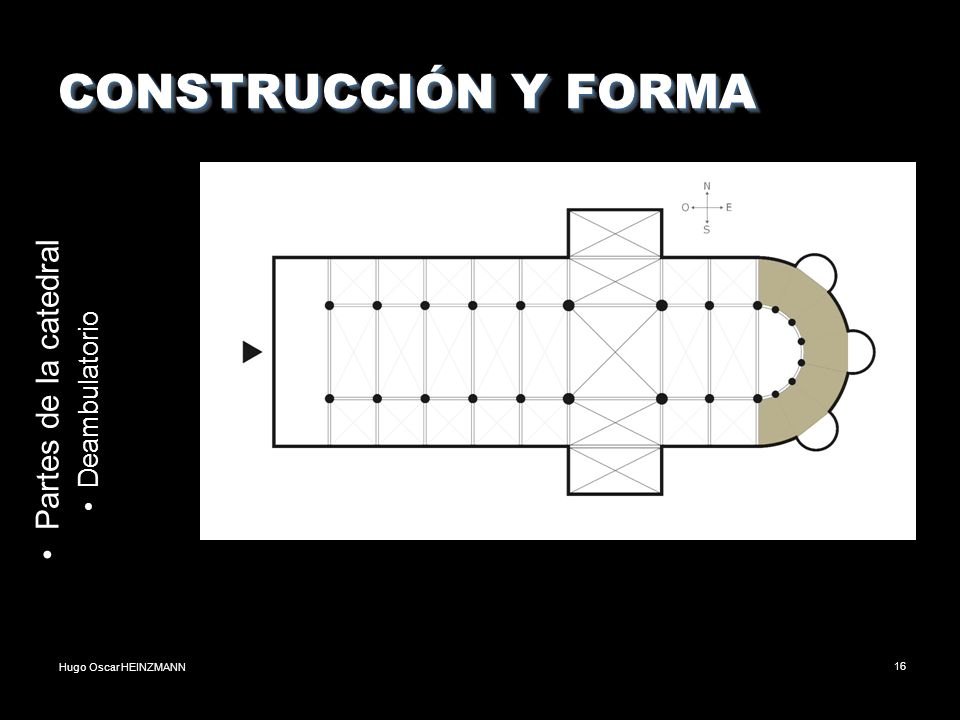

16 CONSTRUCCIÓN Y FORMA Partes de la catedral Deambulatorio
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Deambulatorio Hugo Oscar HEINZMANN

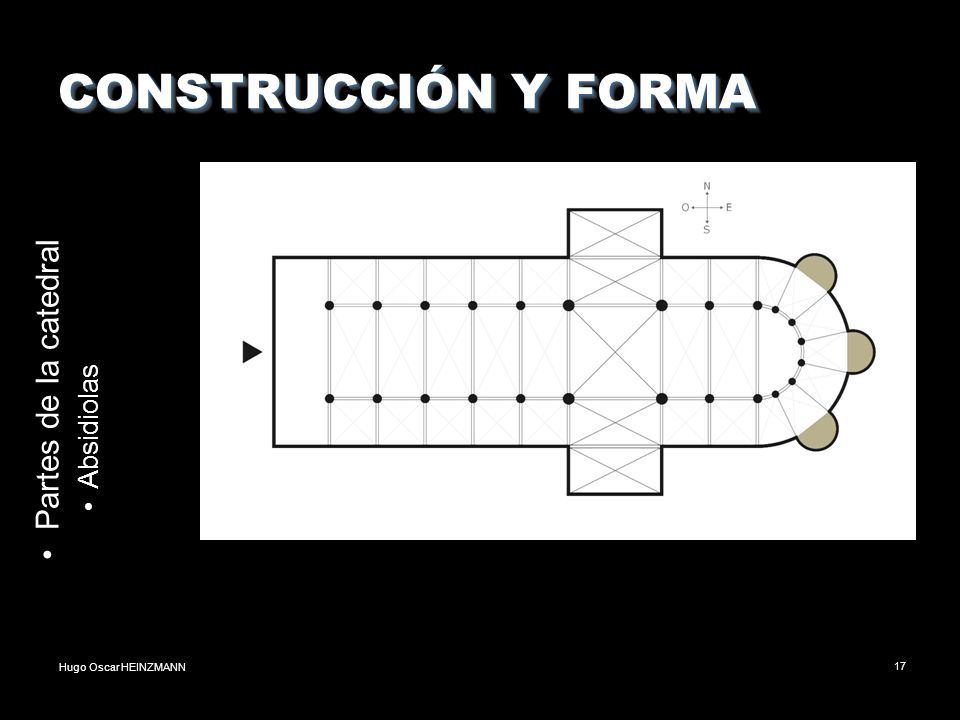

17 CONSTRUCCIÓN Y FORMA Partes de la catedral Absidiolas
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Absidiolas Hugo Oscar HEINZMANN

18 CONSTRUCCIÓN Y FORMA Partes de la catedral Abside
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Abside Hugo Oscar HEINZMANN

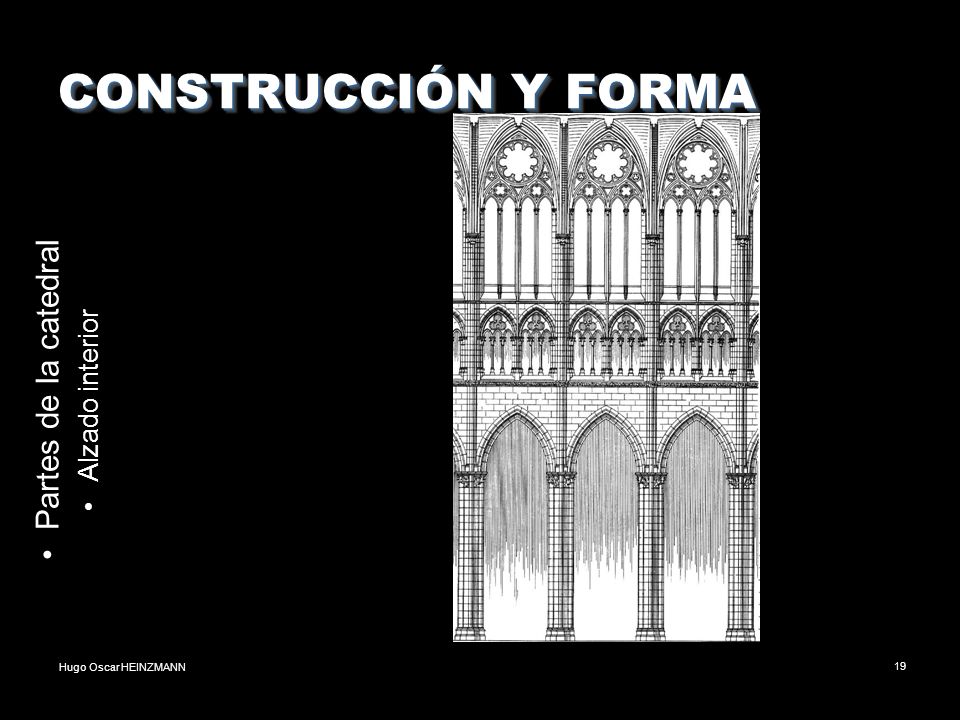

19 CONSTRUCCIÓN Y FORMA Partes de la catedral Alzado interior
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Alzado interior Hugo Oscar HEINZMANN

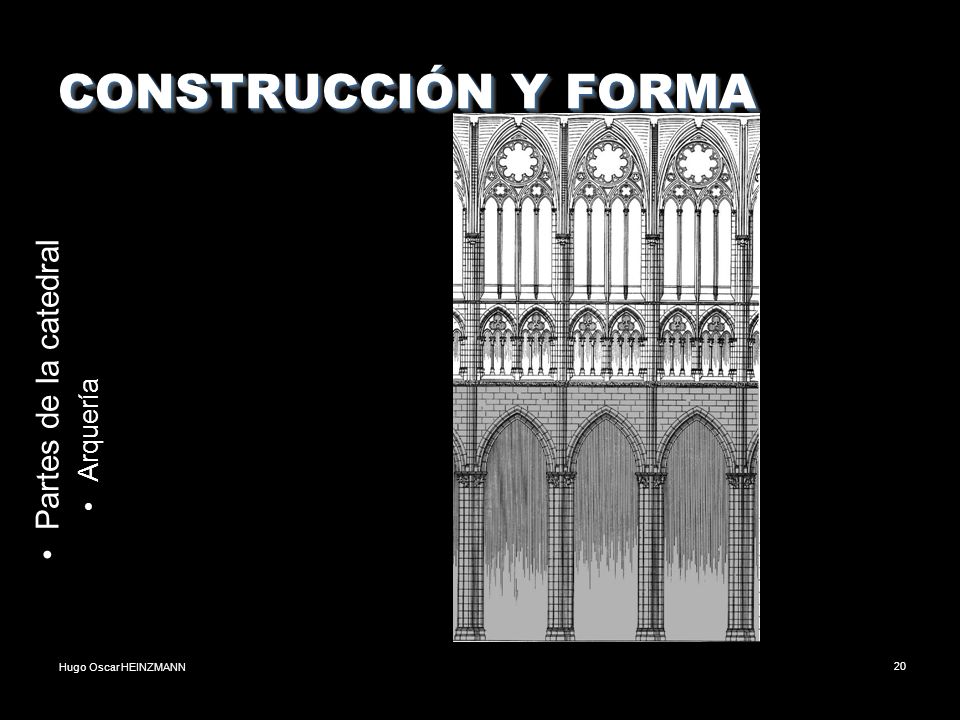

20 CONSTRUCCIÓN Y FORMA Partes de la catedral Arquería
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Arquería Hugo Oscar HEINZMANN

21 CONSTRUCCIÓN Y FORMA Partes de la catedral Triforio
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Triforio Hugo Oscar HEINZMANN

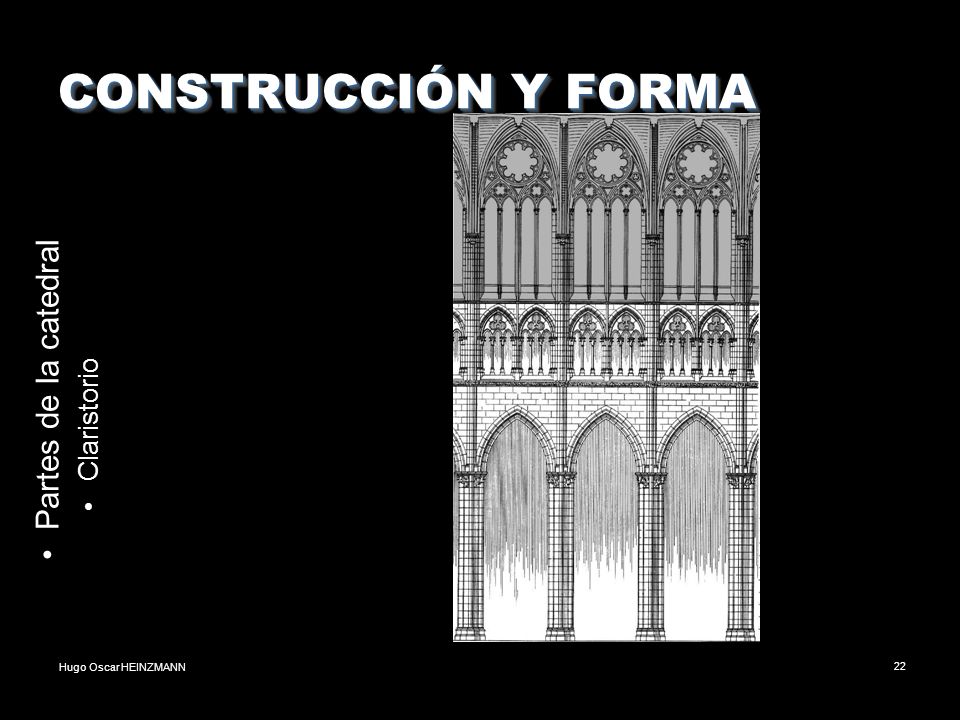

22 CONSTRUCCIÓN Y FORMA Partes de la catedral Claristorio
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Claristorio Hugo Oscar HEINZMANN

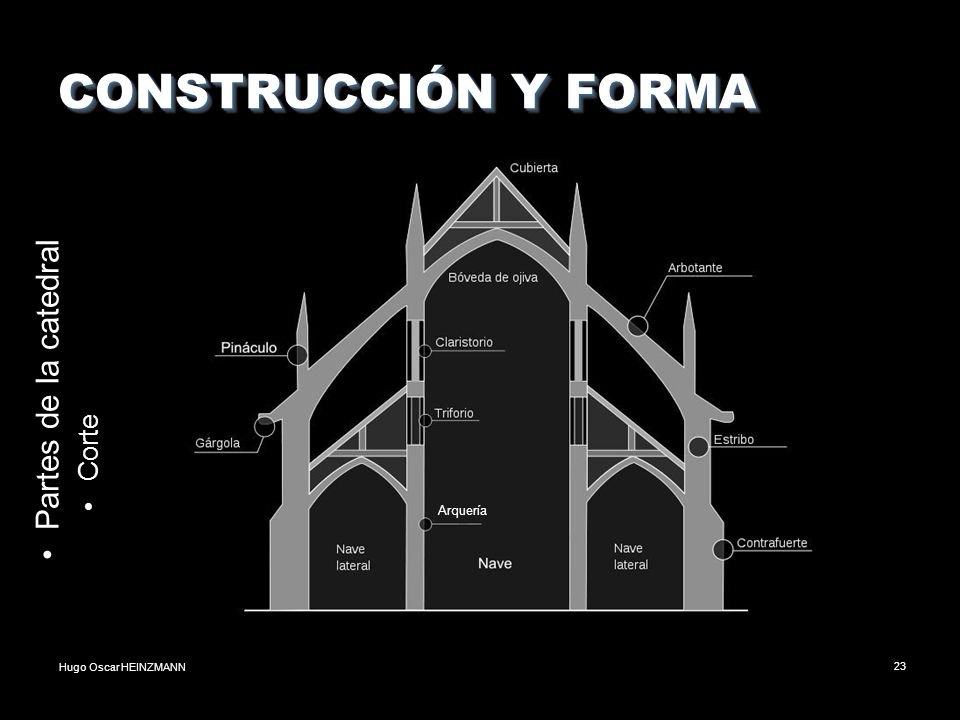

23 CONSTRUCCIÓN Y FORMA Partes de la catedral Corte
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Partes de la catedral Corte Arquería Hugo Oscar HEINZMANN

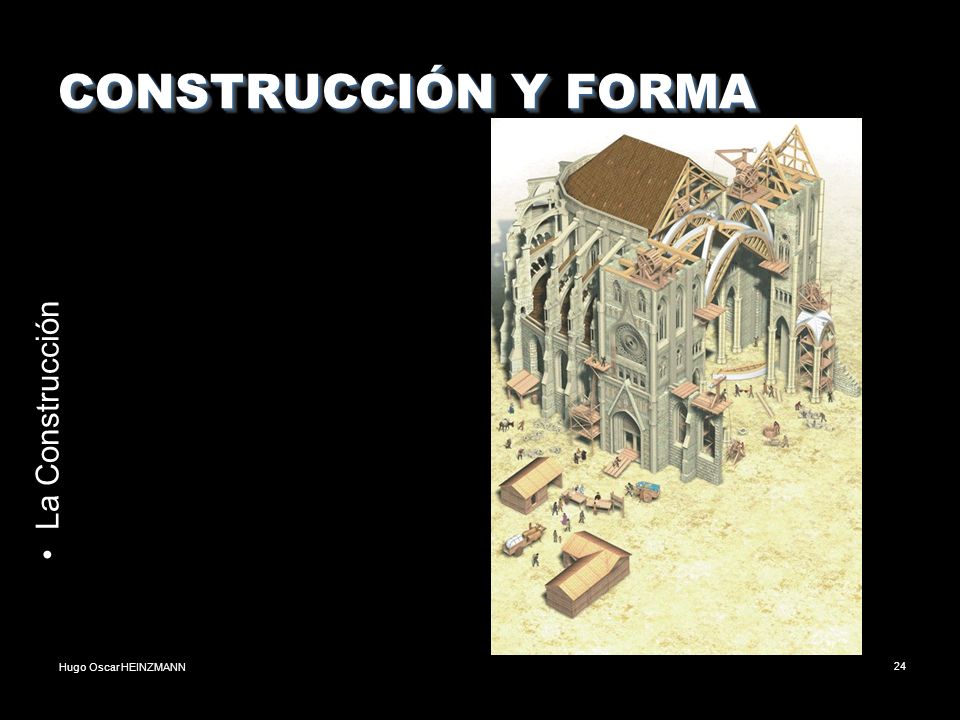

24 CONSTRUCCIÓN Y FORMA La Construcción
Esta es una división estilística y personalmente preferimos hablar de repertorio formal La Construcción Hugo Oscar HEINZMANN

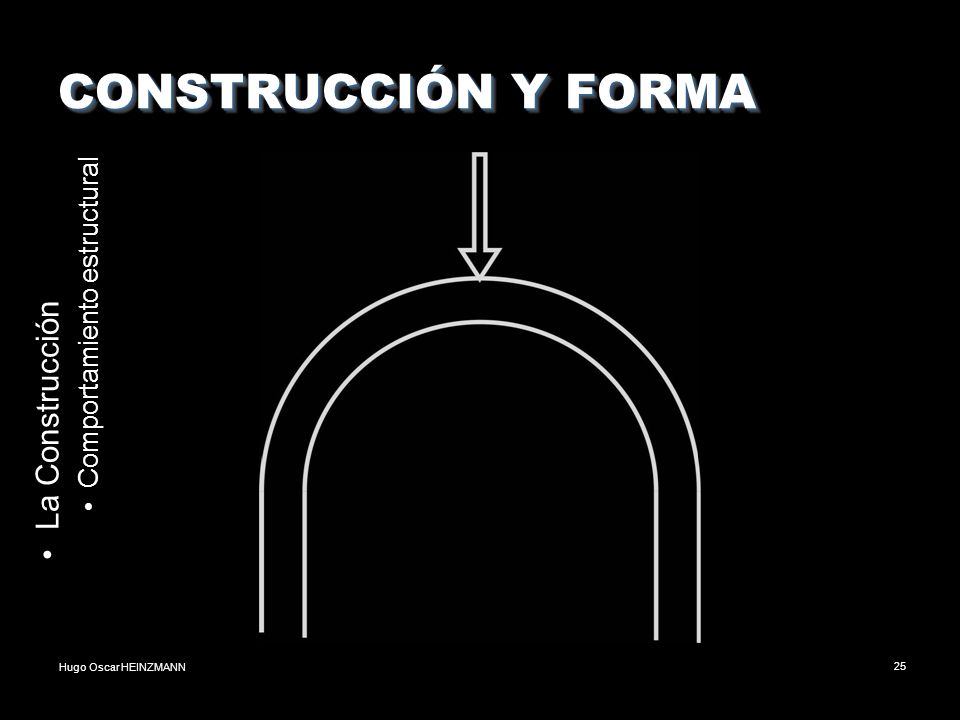

25 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Comportamiento estructural La Construcción Hugo Oscar HEINZMANN

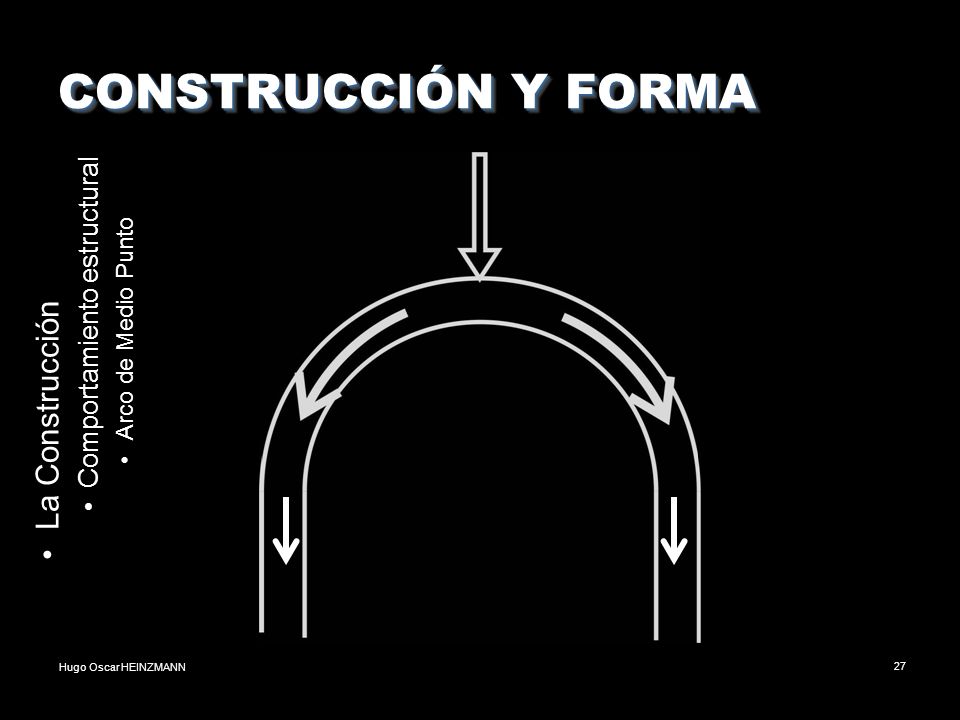

26 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Comportamiento estructural Arco de Medio Punto La Construcción Hugo Oscar HEINZMANN

27 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Comportamiento estructural Arco de Medio Punto La Construcción Hugo Oscar HEINZMANN

28 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Arco de Medio Punto La Construcción Hugo Oscar HEINZMANN

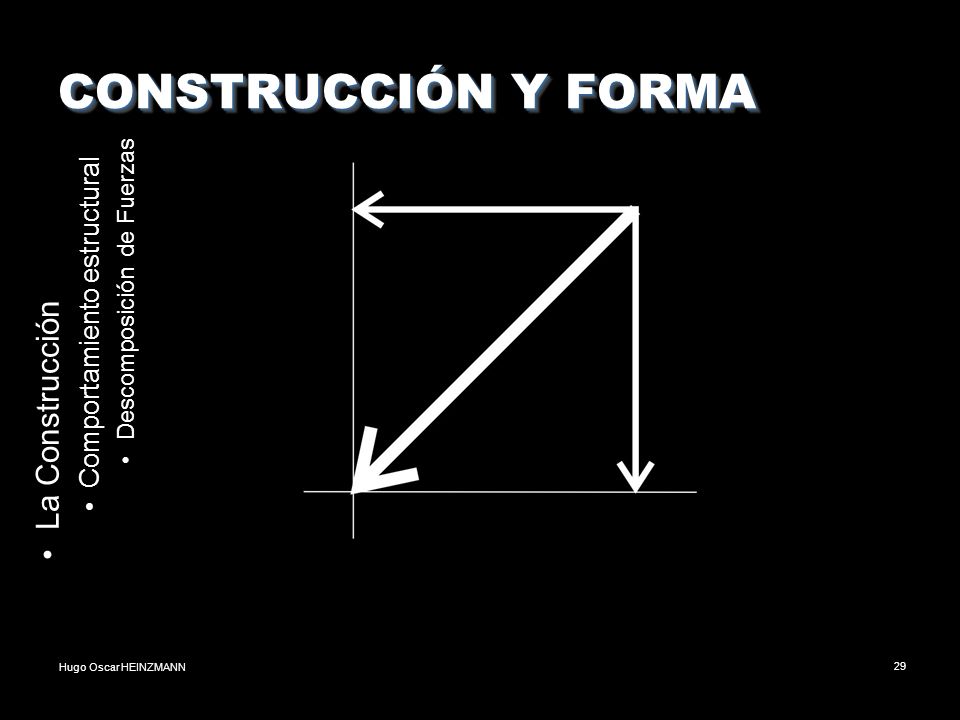

29 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural

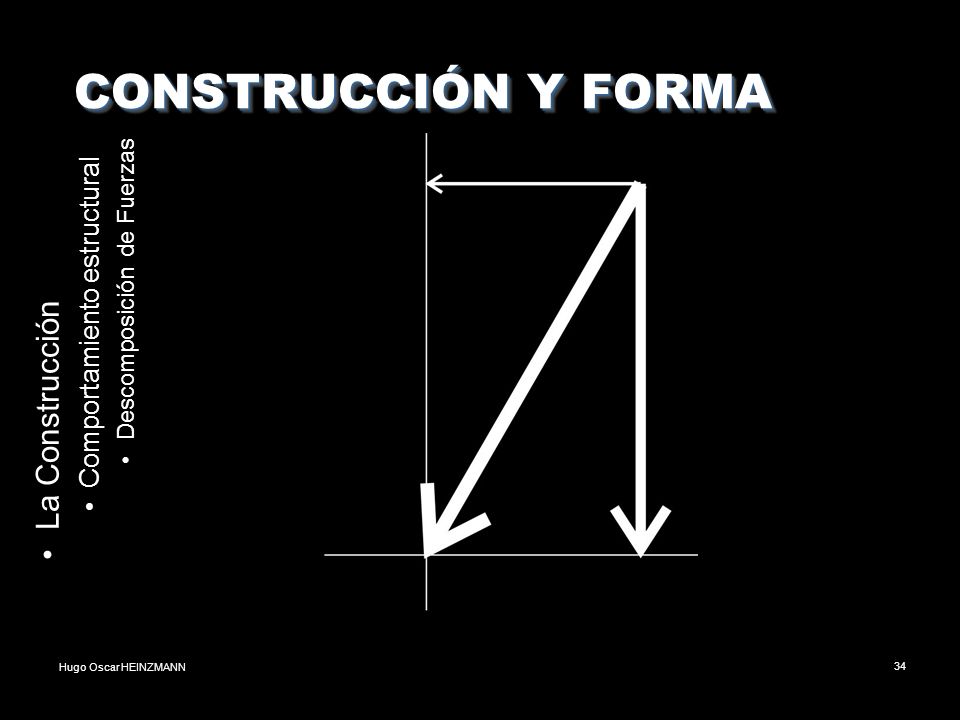

Descomposición de Fuerzas Comportamiento estructural La Construcción Hugo Oscar HEINZMANN

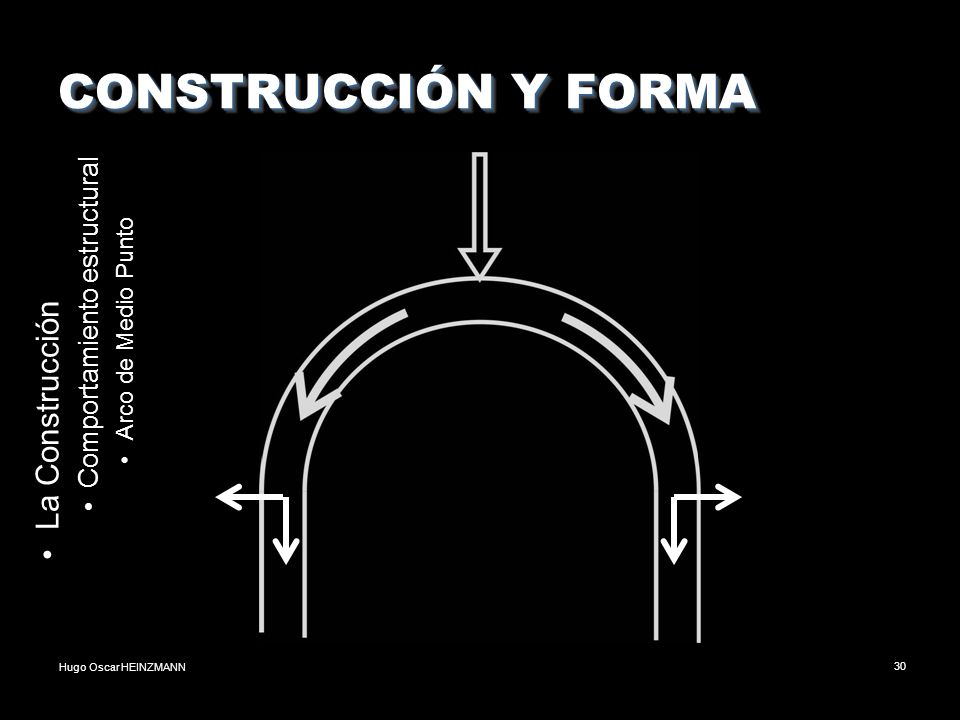

30 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Arco de Medio Punto La Construcción Hugo Oscar HEINZMANN

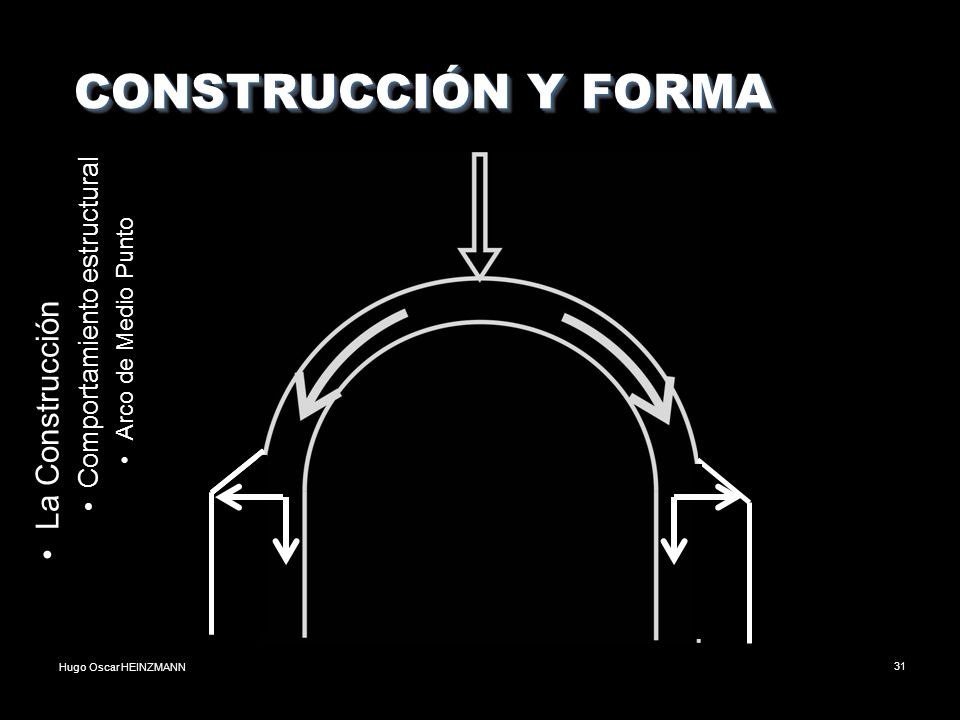

31 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Arco de Medio Punto La Construcción Hugo Oscar HEINZMANN

32 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural

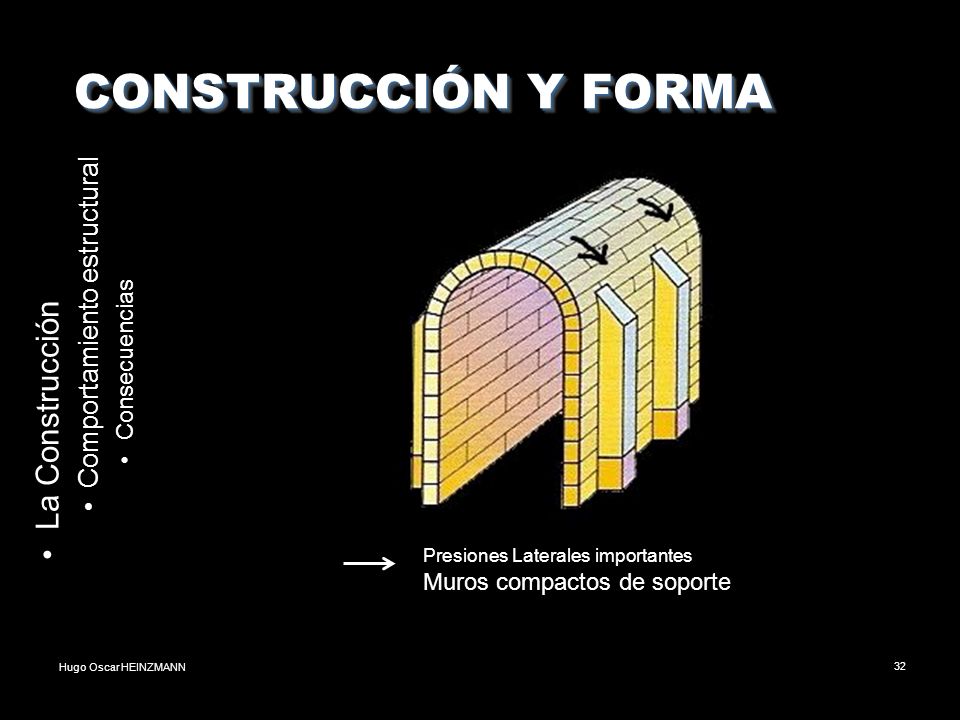

Consecuencias La Construcción Presiones Laterales importantes Muros compactos de soporte Hugo Oscar HEINZMANN

33 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural

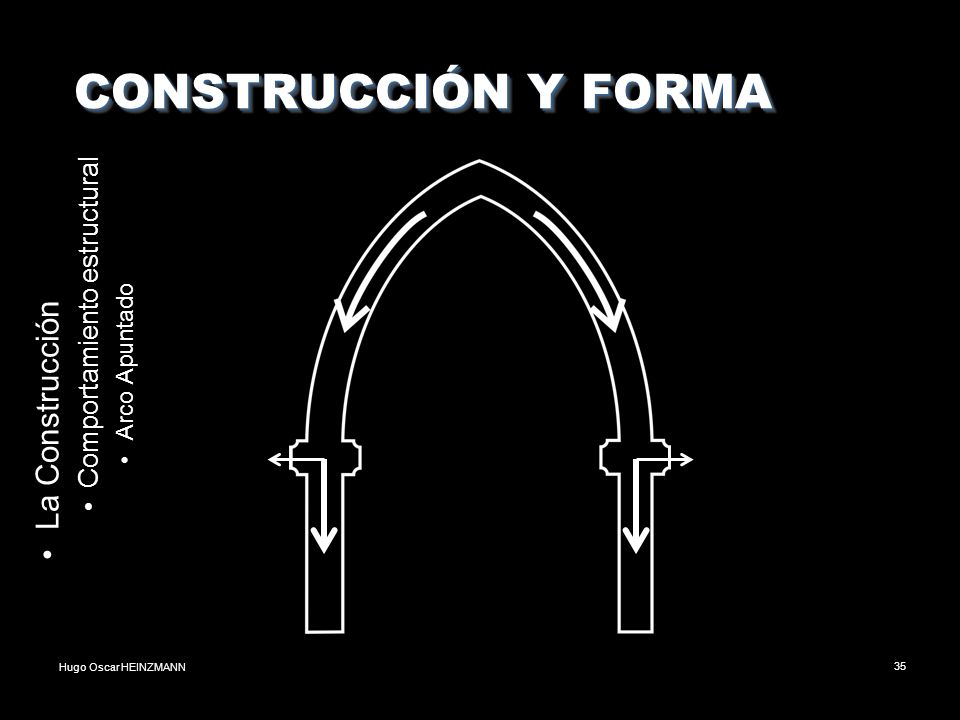

Arco Apuntado La Construcción Hugo Oscar HEINZMANN

34 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Esta es una división estilística y personalmente preferimos hablar de repertorio formal Descomposición de Fuerzas Comportamiento estructural La Construcción Hugo Oscar HEINZMANN

35 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Arco Apuntado La Construcción Hugo Oscar HEINZMANN

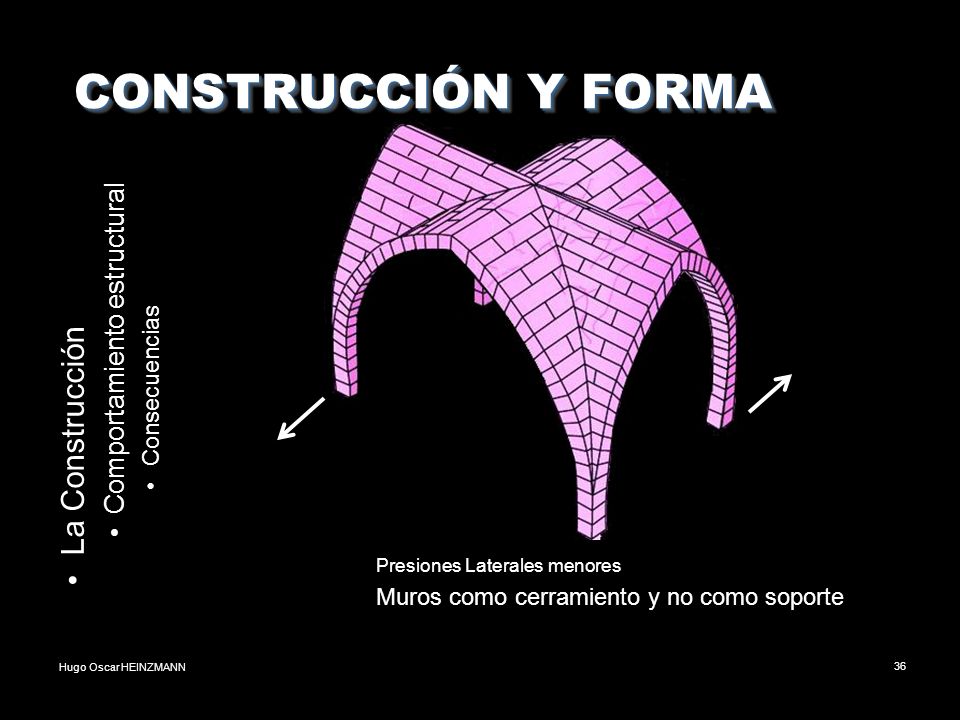

36 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Consecuencias La Construcción Presiones Laterales menores Muros como cerramiento y no como soporte Hugo Oscar HEINZMANN

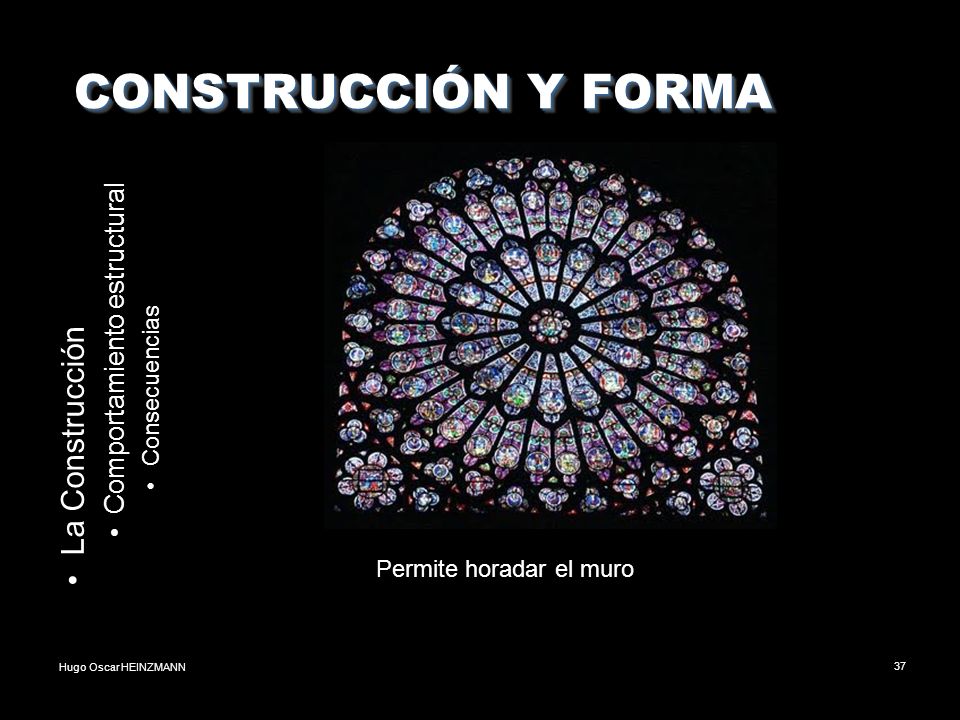

37 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Consecuencias La Construcción Permite horadar el muro Hugo Oscar HEINZMANN

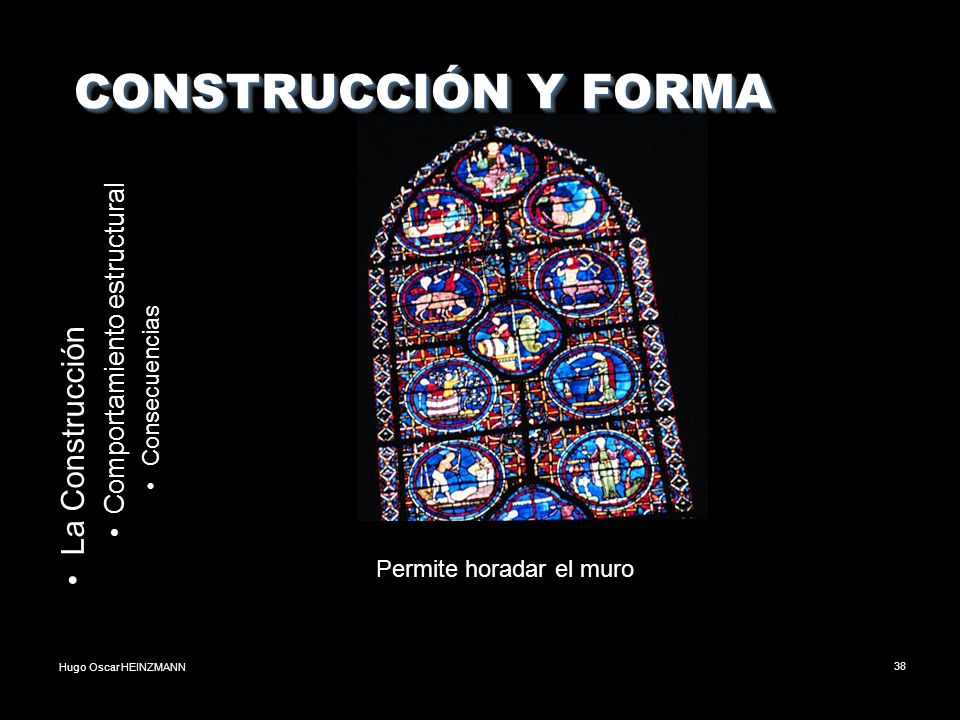

38 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Vidrio emplomado como consecuencia de que no podían construirse vidrios de gran tamaño. Comportamiento estructural Consecuencias La Construcción Permite horadar el muro Hugo Oscar HEINZMANN

39 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural

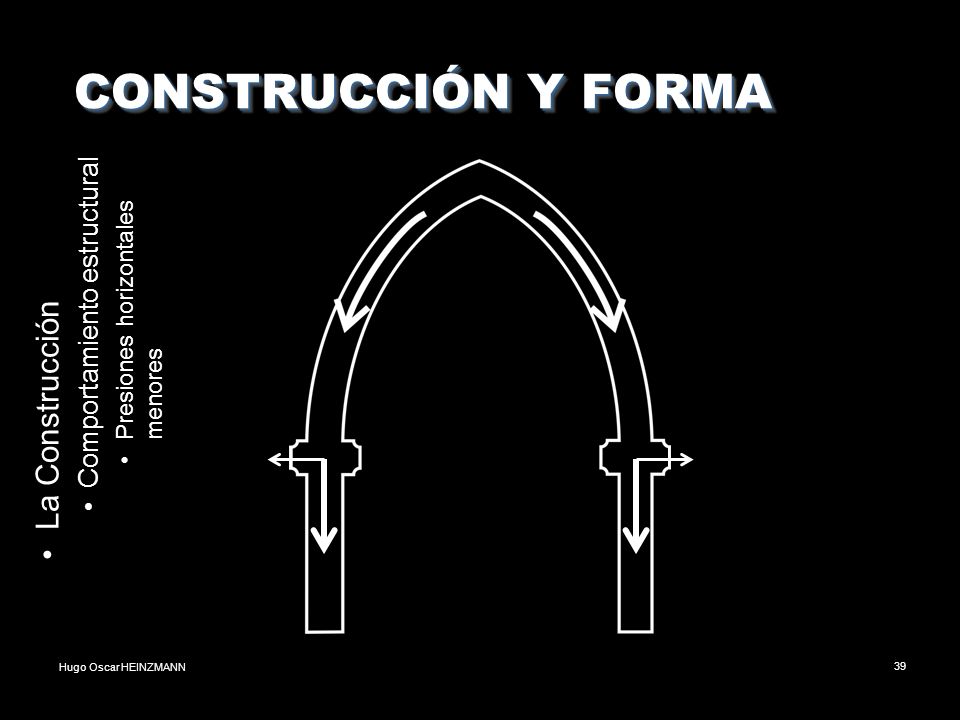

Presiones horizontales menores La Construcción Hugo Oscar HEINZMANN

40 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural

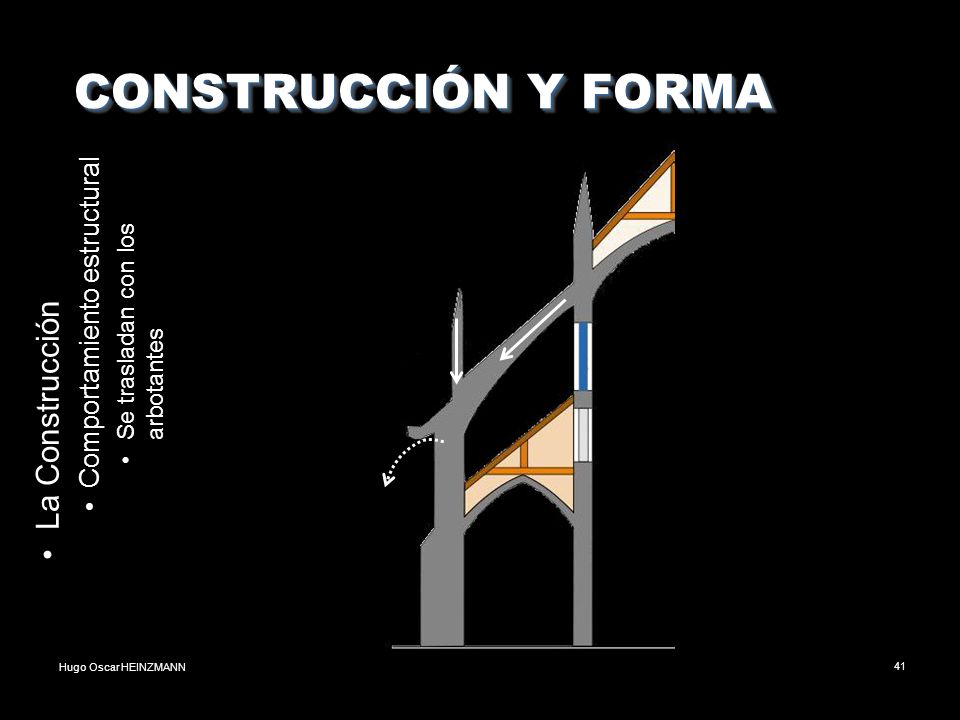

Se trasladan con los arbotantes La Construcción Hugo Oscar HEINZMANN

41 CONSTRUCCIÓN Y FORMA La Construcción Comportamiento estructural
Se trasladan con los arbotantes La Construcción Hugo Oscar HEINZMANN

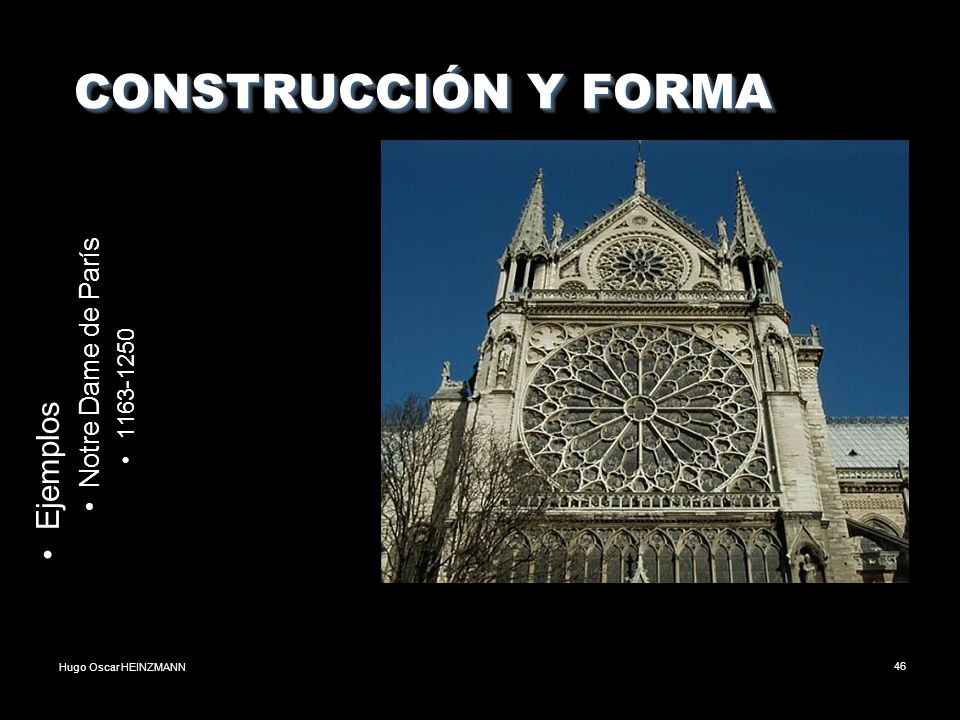

42 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
= 87 Notre Dame de París Ejemplos Hugo Oscar HEINZMANN

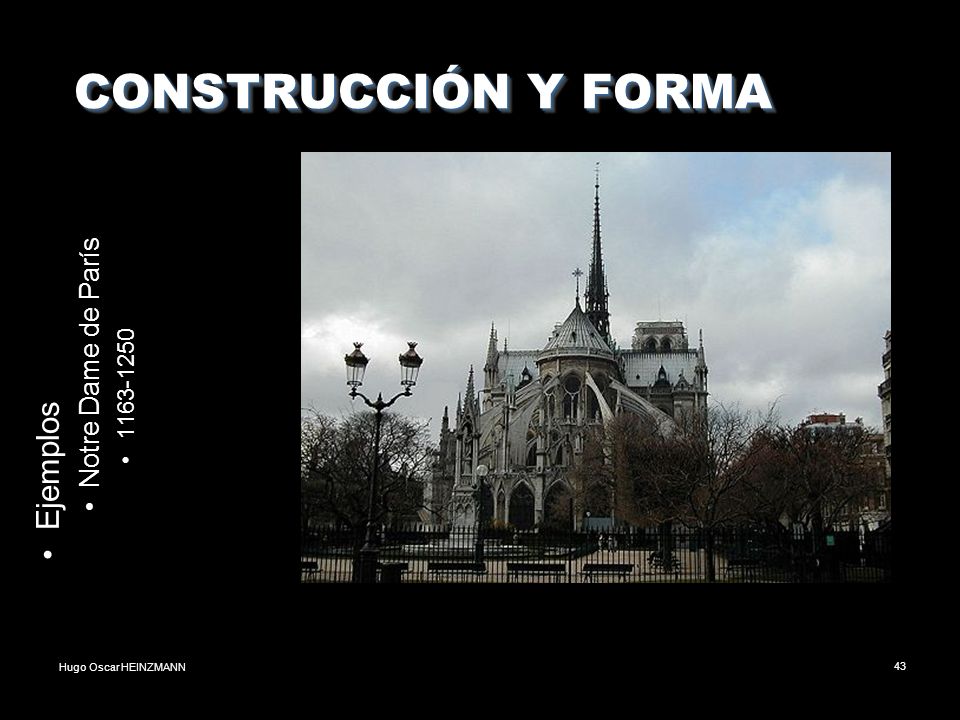

43 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

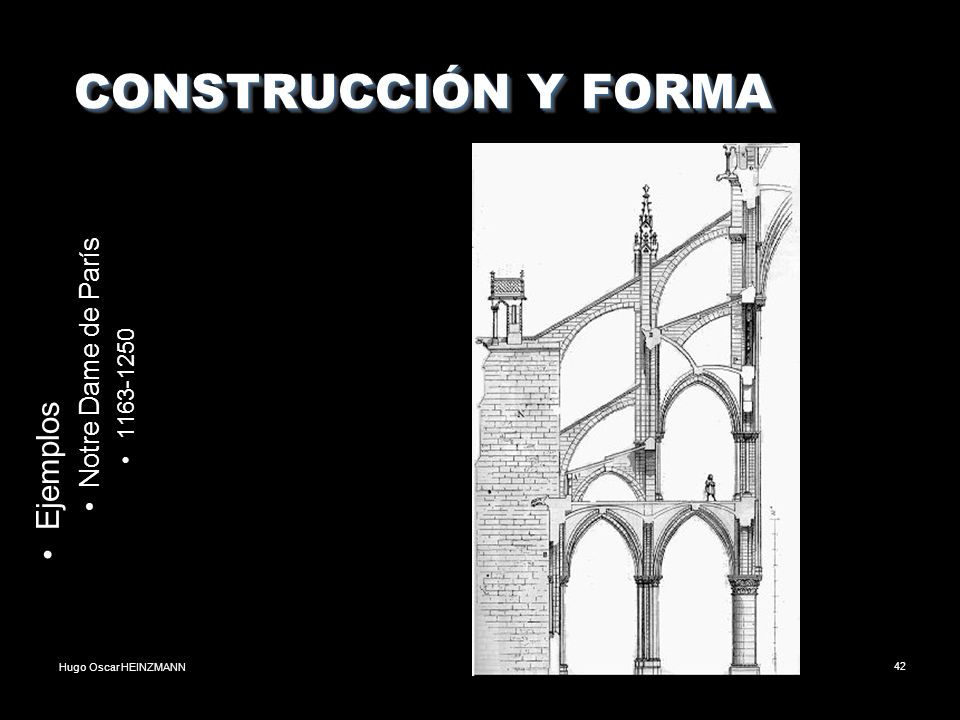

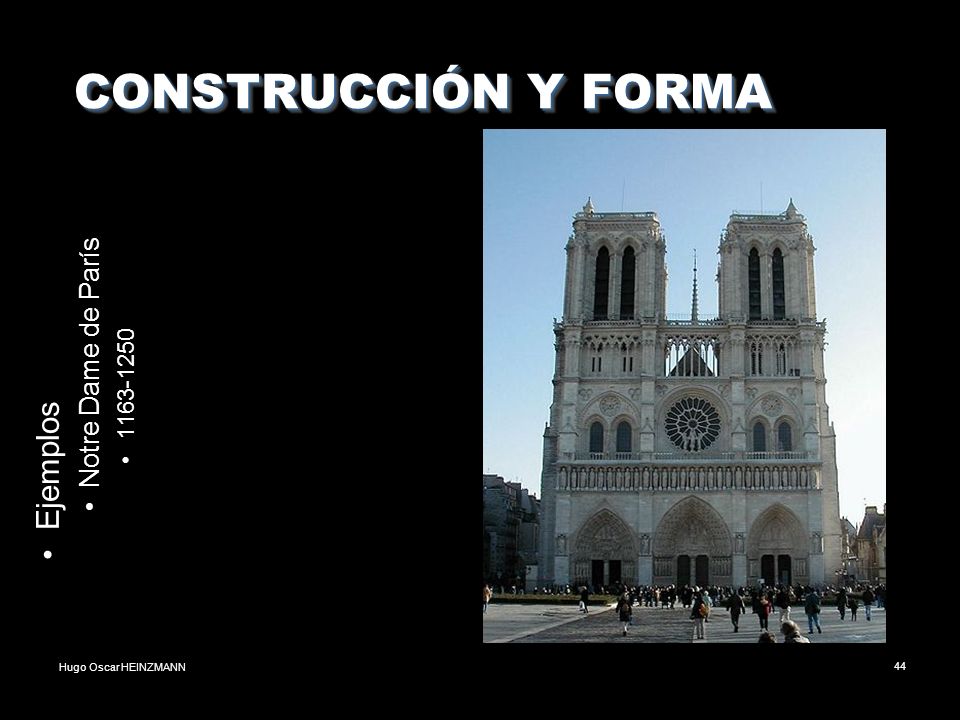

44 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

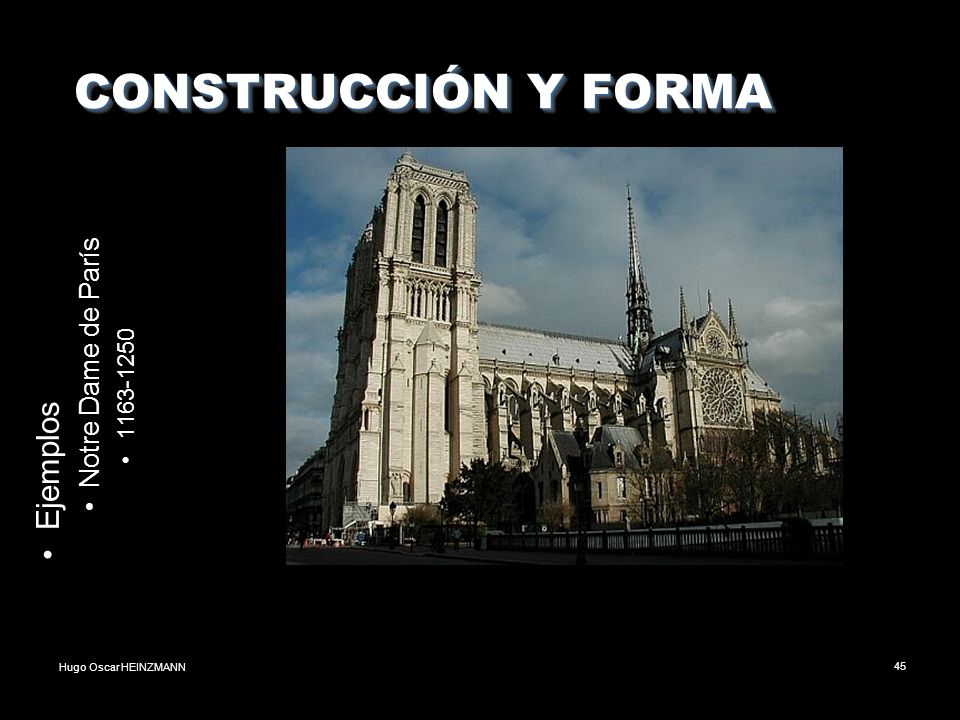

45 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

46 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

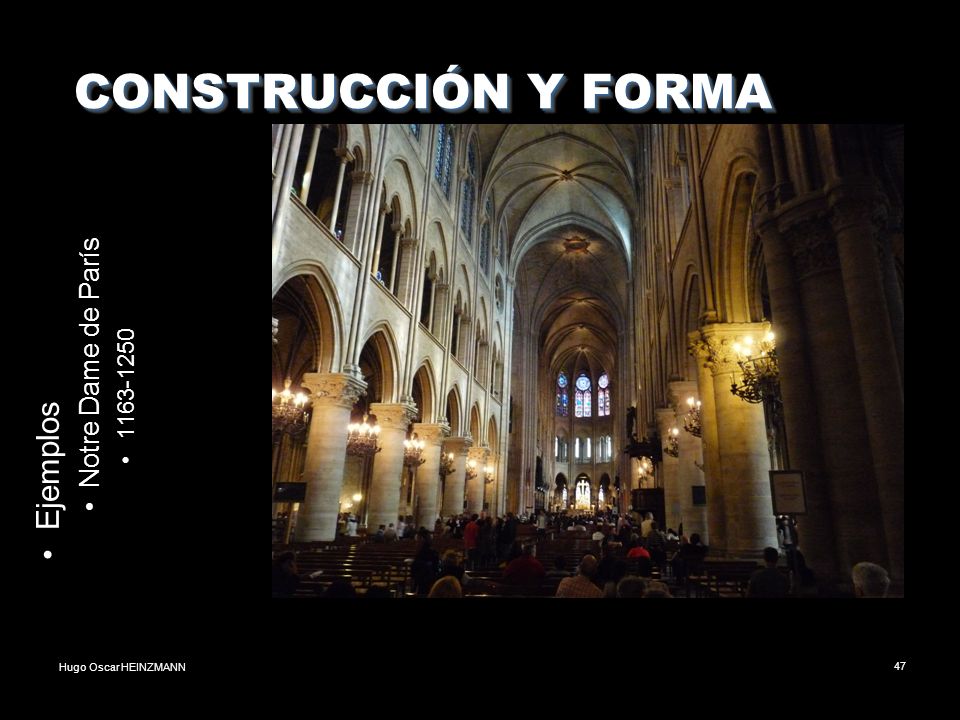

47 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

48 CONSTRUCCIÓN Y FORMA Ejemplos Notre Dame de París 1163-1250
Hugo Oscar HEINZMANN

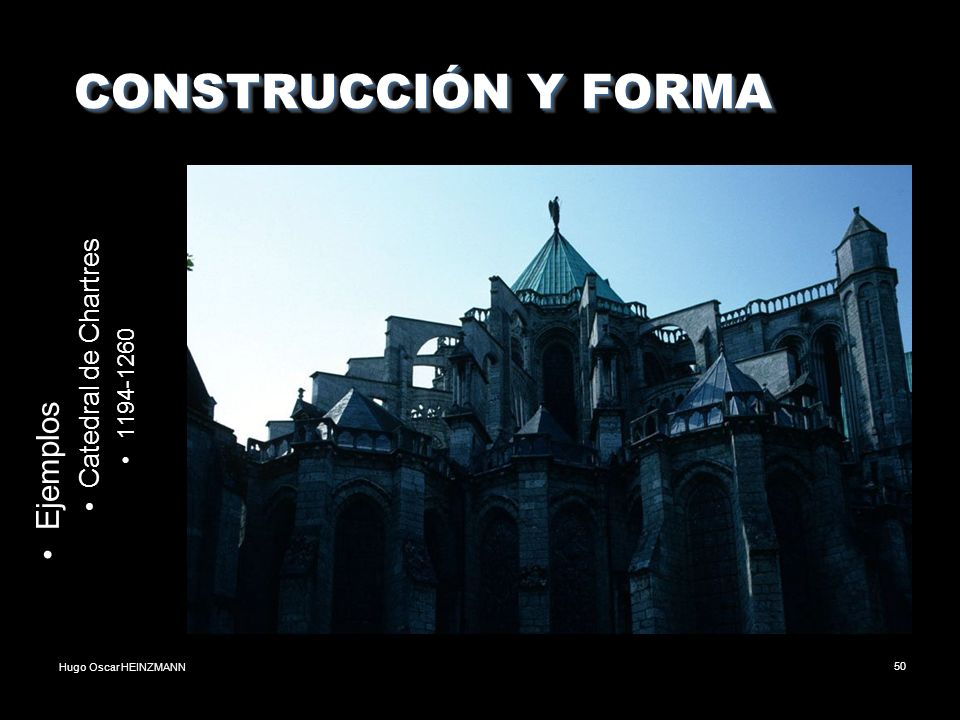

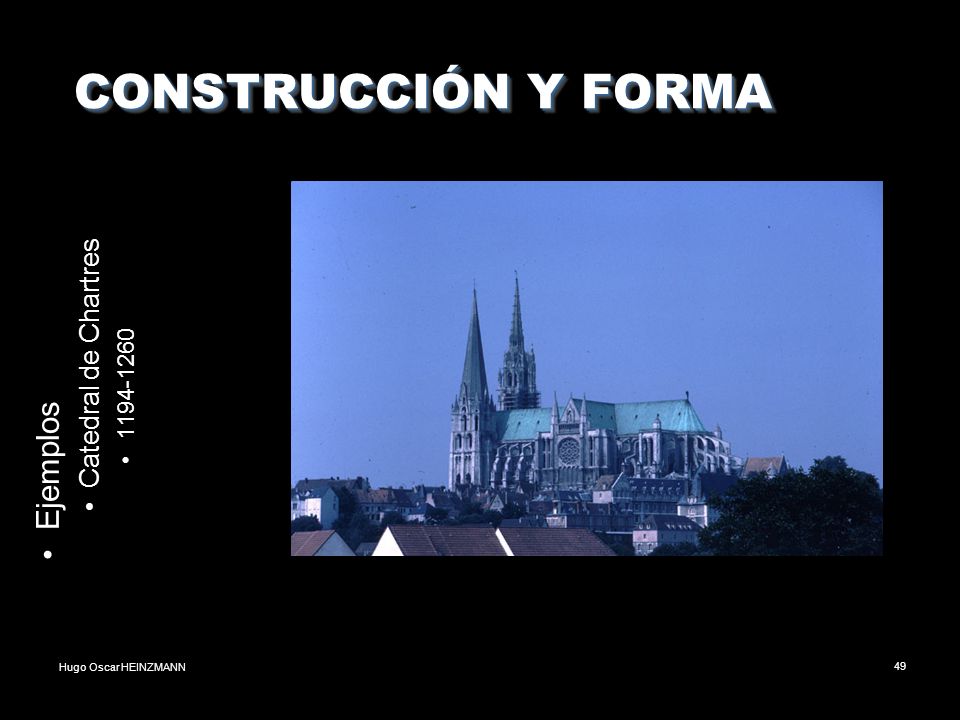

49 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Chartres 1194-1260
=66 Catedral de Chartres Ejemplos Hugo Oscar HEINZMANN

50 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Chartres 1194-1260
Hugo Oscar HEINZMANN

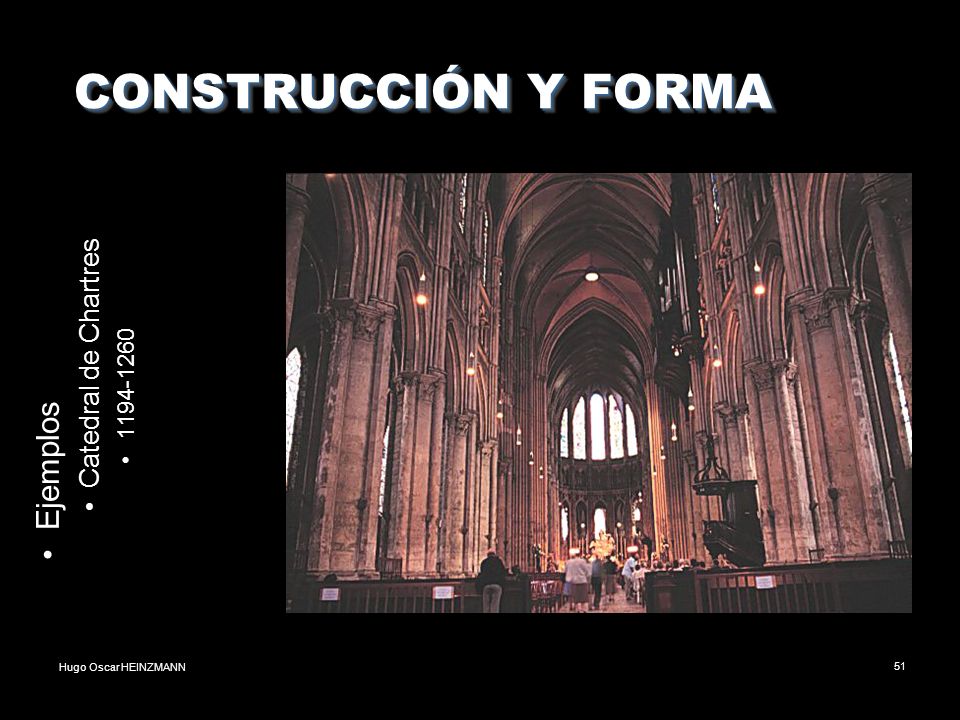

51 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Chartres 1194-1260
Hugo Oscar HEINZMANN

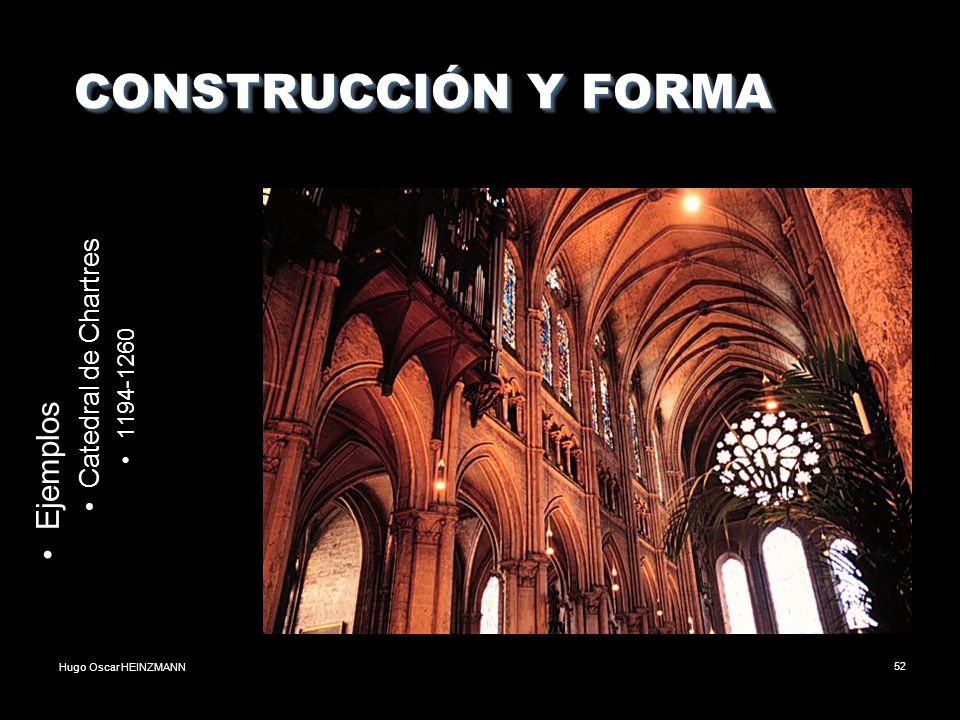

52 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Chartres 1194-1260
Hugo Oscar HEINZMANN

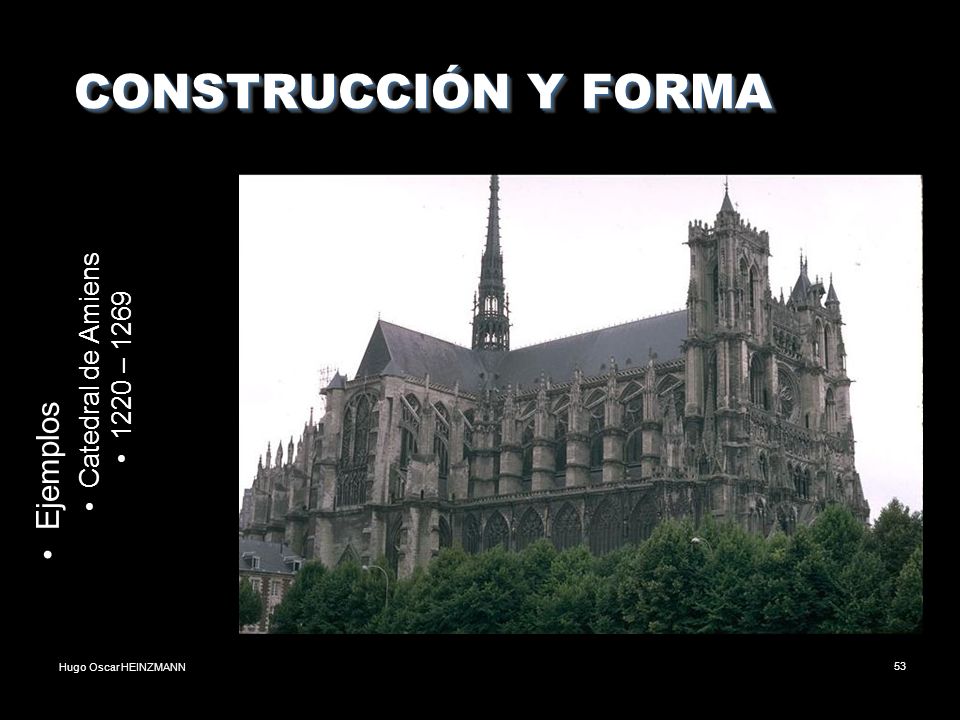

53 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Amiens 1220 – 1269
1269 – 1220 = 49 Catedral de Amiens 1220 – 1269 Ejemplos Hugo Oscar HEINZMANN

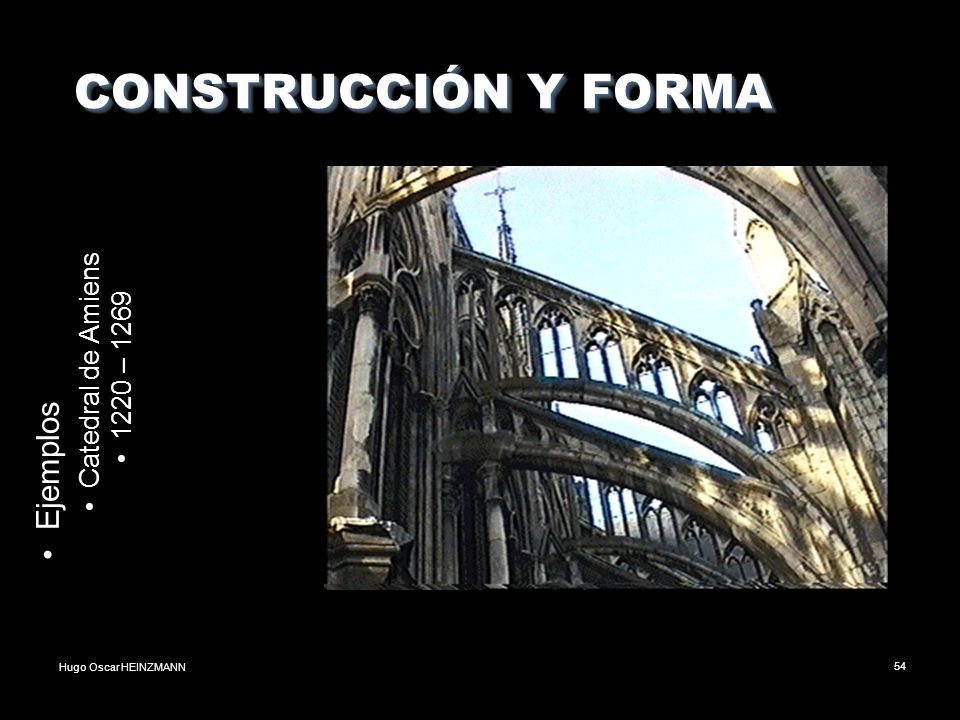

54 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Amiens 1220 – 1269
1269 – 1220 = 49 Catedral de Amiens 1220 – 1269 Ejemplos Hugo Oscar HEINZMANN

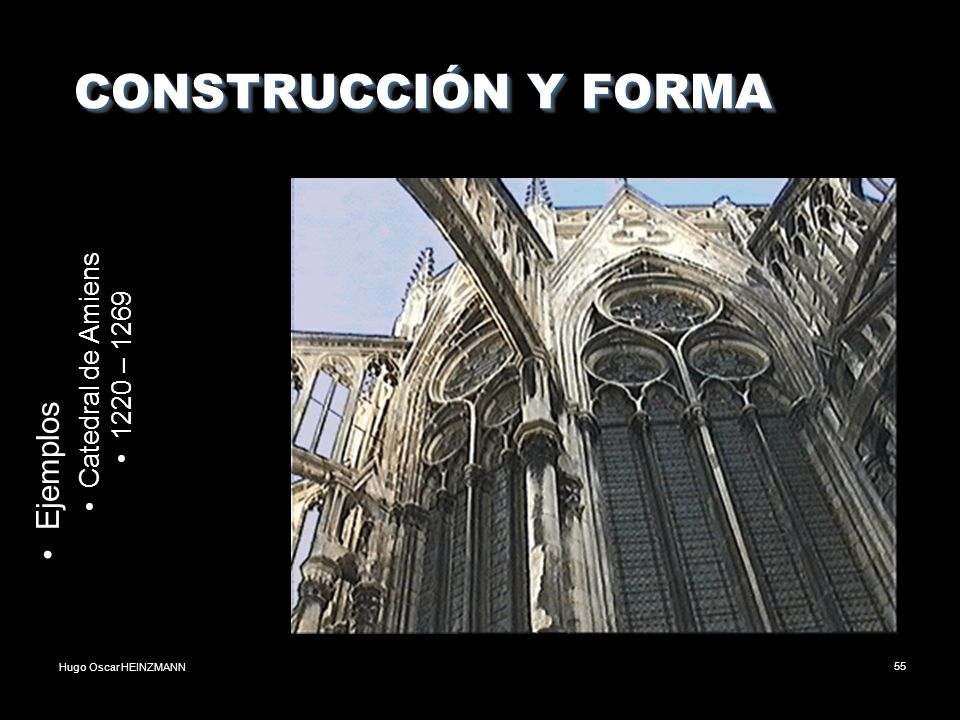

55 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Amiens 1220 – 1269
1269 – 1220 = 49 Catedral de Amiens 1220 – 1269 Ejemplos Hugo Oscar HEINZMANN

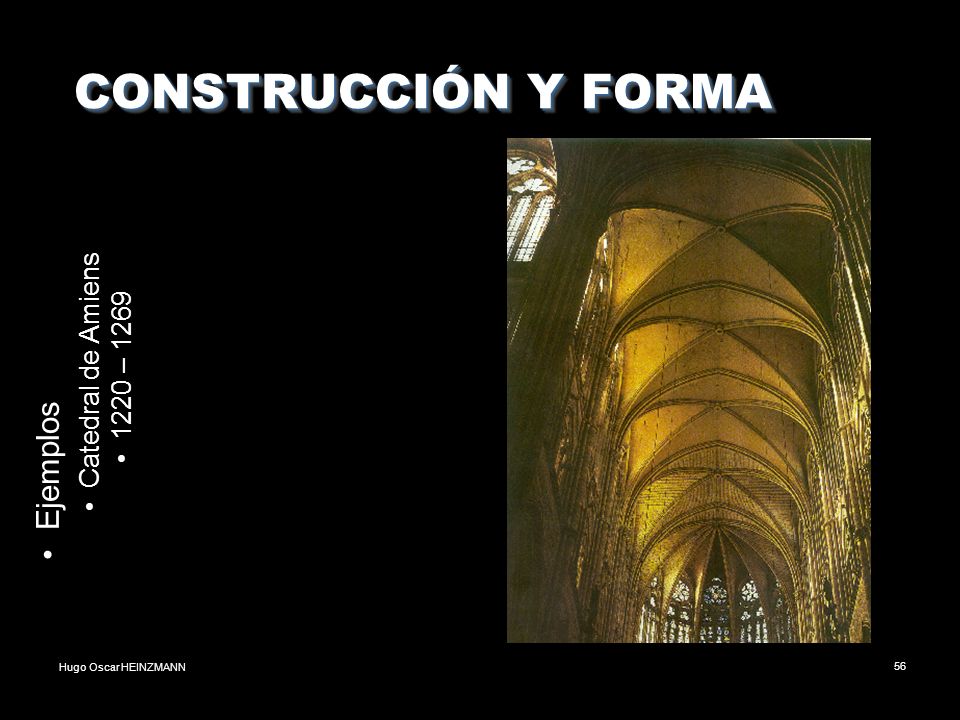

56 CONSTRUCCIÓN Y FORMA Ejemplos Catedral de Amiens 1220 – 1269
1269 – 1220 = 49 Catedral de Amiens 1220 – 1269 Ejemplos Hugo Oscar HEINZMANN

57 CONSTRUCCIÓN Y FORMA Sin negar la existencia de una voluntad formal, sin embargo, podemos decir que ésta solo es posible como resultado de desarrollos técnicos en la construcción Hugo Oscar HEINZMANN
