1 Redes de Computadoras 1

2 Se define como una red de computadoras a cualquier enlace que interconecte dos o más dispositivos “inteligentes”. Esto va desde un enlace punto a punto entre 2 computadoras hasta millones de computadoras interconectadas a la Internet. 2

3 Clasificación de Redes Distancia (m) 1 10 Buses Estándar 1000100 LANs WANs Nivel de Paralelismo MAN’s 3

4 Paralelo 1:1 – Centronics 1:n – IEC-488 – GPIB m:n – ISA – EISA – PCI – CAMAC – Multibus – VME 4

5 Comunicación Paralelo Buses Estándar – NIM fines de los ’50 (instrumentación) – UNIBUS (DEC PDP11) – CAMAC – Multibus I y II (Intel) – FASTBUS – VME – PC XT – PC AT – Future-Bus – NU-bus – PCI 5

6 Serie 1:1 1:n m:n RS232Bus de Campo LAN RS422 20 mA 6

7 Comunicación Serie REDES – LAN (Local Area Network) – MAN (Metropolitan Area Network) – WAN (Wide Area Network) 7

8 Modelo OSI de la ISO Presentación Sesión Transporte Aplicación Red Enlace de datos Física Presentación Sesión Transporte Aplicación Red Enlace de datos Física ISO: International Standard Organization OSI: Open System Interconnection Sistema Abierto como Modelo de Referencia Independencia entre capas Fexibilidad Facilita la Estandarización 8

9 Capa Física Transporte de bits Características: – Mecánicas – Eléctricas (voltages, corrientes, impedancias, velocidad, codificación, modulación, sincronización) – Funcional (topologías, repetidores, etc.) Presentación Sesión Transporte Aplicación Red Enlace de datos Física 9

10 Capa Enlace de Datos Agrupamiento de los bits en paquetes. Sincronización de paquetes Detección (corrección) de errores Control de flujo Control de acceso al medio Frecuentemente dependiente de la capa física LLC, HDLC, SDLC, LAP-B, FR, PPP, ATM Presentación Sesión Transporte Aplicación Red Enlace de datos Física 10

11 LLC (logical link control) Definido por IEEE 802.2. Es el más utilizado en la actualidad. HDLC (High level data link control). Protocolo punto a punto. ISO 3309. Base de X25 SDLC (Synchronous Data Link Controller). Protocolo sincrónico desarrollado por IBM LAP-B (Link Access Procedure, Balanced).Modifica HDLC para que cualquiera de los dos nodos pueda iniciar la transmisión, por esto se ha denominado balanceado. FR (frame relay) PPP (point to point protocol) ATM (Asinchronous Transfer Mode) 11

12 Capa de Red Ruteo de mensajes entre nodos utilizando diferentes vínculos Control de flujo y congestión Genera una dirección única en toda la red IP, SLIP, X25, ARP, RARP Presentación Sesión Transporte Aplicación Red Enlace de datos Física 12

13 IP (Internet Protocol) SLIP (serial line IP) Norma X25 Estándar para WAN. Conmutación de paquetes ARP (Address Resolution Protocol) RARP (Reverse Address Resolution Protocol) 13

14 Capa de Transporte Transporte de la información en forma confiable entre dos puntos de la red. Establecimiento y liberación de circuitos virtuales Abstracción del hardware Tipo de servicio TCP, UDP, RIP, OSPF Presentación Sesión Transporte Aplicación Red Enlace de datos Física 14

15 TCP (Transfer Control Protocol) UDP (User Datagram Protocol) RIP (Routing Information Protocol) OSPF (Open Shortest Path First) 15

16 Capa de Sesión Manejo de la comunicación Sincronización Half – Full Duplex NetBios ( Network Basic Input/Output System) Presentación Sesión Transporte Aplicación Red Enlace de datos Física 16

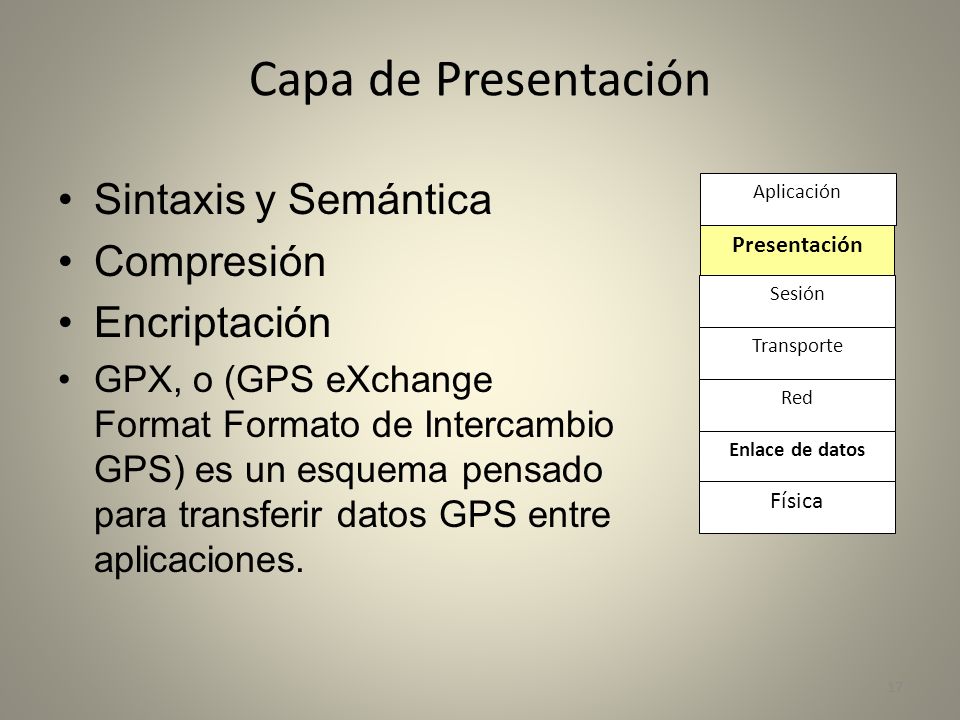

17 Capa de Presentación Sintaxis y Semántica Compresión Encriptación GPX, o (GPS eXchange Format Formato de Intercambio GPS) es un esquema pensado para transferir datos GPS entre aplicaciones. Presentación Sesión Transporte Aplicación Red Enlace de datos Física 17

18 Capa de Aplicación Programas de aplicación comunes y propios de los usuarios. FTP, Telnet, HTTP, etc. Presentación Sesión Transporte Aplicación Red Enlace de datos Física 18

19 Interconexiones Gateway Routers Puentes (Bridges) Repetidores Presentación Sesión Transporte Aplicación Red Enlace de datos Física 19

20 Repetidores Utilizados cuando los protocolos de todas las capas son idénticos en ambos lados. Expanden la distancia y/o el número de dispositivos. Regenera (amplifica) la señal recibida a un lado y la transmite al otro y viceversa. 20

21 Puentes (Bridges) Interconecta subredes o segmentos de redes a nivel de la capa enlace de datos. Ambos segmentos deben tener direcciones compatibles. Ejemplo: Conmutador (Switch) Ethernet 21

22 Routers Operan en el nivel de red. Su tarea es encontrar una ruta conveniente para que un mensaje llegue a destino. Intercambian información entre ellos para encontrar la ruta anterior. No son transparentes 22

23 Gateway Utilizado cuando los protocolos de aplicación son distintos en ambos lados. Traducen el mensaje de un protocolo a otro. Ejemplo: conectar una red Profibus a Internet utilizando HTTP sobre TCP/IP. En algunos casos se los denomina “proxies” 23

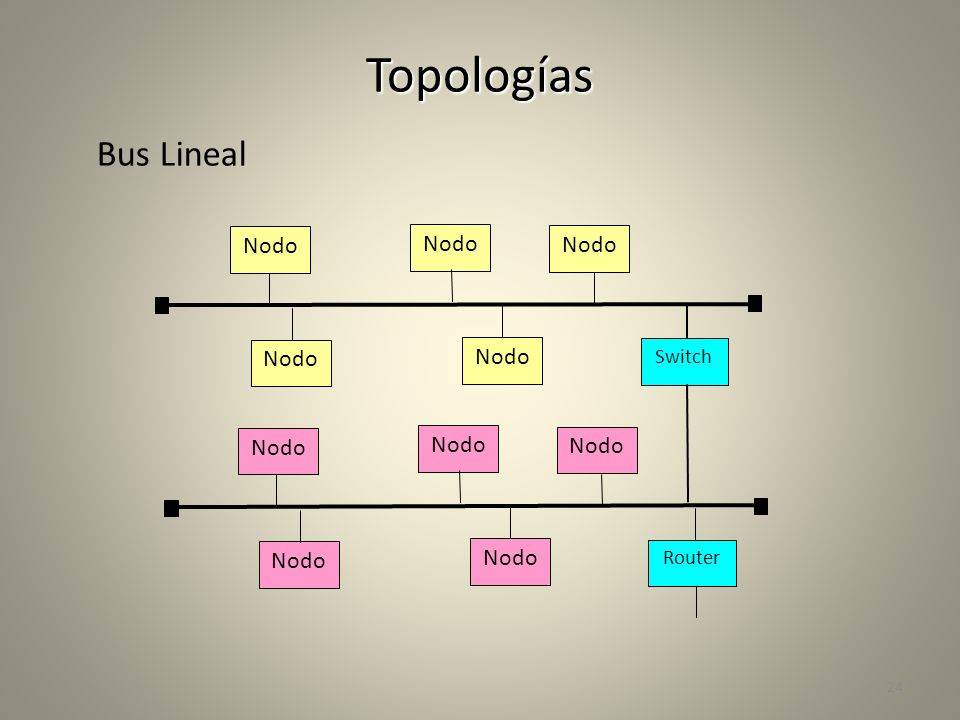

24 Topologías Nodo Switch Nodo Router Nodo Bus Lineal 24

25 NODO 1 SWITCH NODO 3 NODO 2 NODO 4 ESTRELLA NODO 2 NODO 3 NODO 4 NODO 1 ANILLO TOPOLOGÍAS 25

26 Topologías Nodo Switch Hub Nodo Switch Árbol 26

27 Est HUB Switch 100 m UTP 27

28 Malla (Mesh) Nodo Switch Nodo Switch 28
