0 02. Configuración de redes de transformación en baja tensión

1 02 1. Clasificación de las redes eléctricas de distribución en baja tensión 2. Redes aéreas 2.1. Red trenzada posada 2.2. Red trenzada tensada 3. Componentes de las redes aéreas 3.1. Conductores 3.2. Aisladores 3.3. Apoyos 3.4. Accesorios de sujeción 3.5. Elementos de empalme 3.6. Tensores y sujetacables 4. Redes de distribución subterráneas 4.1. Cables 4.2. Ejecución de la red subterránea 4.3. Cruzamientos 4.4. Proximidades y paralelismos 4.5. Intensidad máxima admisible 4.6. Factores de corrección de la intensidad máxima admisible

2 02 5. Sistemas de conexión del neutro y de las masas en las redes de distribución 6. Criterios de elección de los esquemas TT, TN e IT 7. Acometidas 7.1. Acometida aérea 7.2. Acometida subterránea 7.3. Acometida aéreo-subterránea 7.4. Instalación

3 02 1. Configuración de las redes eléctricas de distribución en baja tensión La red de distribución en baja tensión es el conjunto de conductores y apoyos que, partiendo del centro de transformación, recorre toda la zona de suministro. Trenzada posada Trenzada tensada Redes en BT Red subterránea Red aérea Urbana Rural

4 02 2. Redes aéreas Red aérea trenzada posada Red aérea trenzada
tensada

5 Red aérea trenzada posada
02 2. Redes aéreas 2.2 Red trenzada posada Red aérea trenzada posada Se utiliza en trazados en espacios reducidos o cuando debe quedar disimulada en fachadas Cruza espacios vacíos mediante la colocación de amarres adecuados Los soportes utilizados deben guardar entre sí una distancia entre 0,5 y 0,7 m El haz debe guardar una separación con la pared de 5 cm Red trenzada posada en fachada.

6 Red aérea trenzada tensada
02 2. Redes aéreas 2.2 Red trenzada tensada Red aérea trenzada tensada Se utiliza en trazados en medios rurales para salvar vanos entre edificios o cuando el recorrido atraviesa masas de arbolado El haz de conductores se instala mediante un tense predeterminado y los apoyos utilizados son los postes de hormigón Los soportes utilizados deben guardar entre sí una distancia entre 4 y 10 m El haz debe guardar una separación con la pared de 10 a 15 cm Red trenzada tensada.

7 en las redes aéreas de distribución de energía en BT
02 3. Materiales empleados en las redes aéreas Conductores Aisladores Accesorios de sujeción Apoyos Tensores Sujetacables Materiales empleados en las redes aéreas de distribución de energía en BT

8 02 3. Materiales empleados en las redes aéreas 3.1 Conductores

9 02 3. Materiales empleados en las redes aéreas 3.1 Conductores Sección
Intensidad máxima admisible en servicio permanente Factores de corrección Intensidades máximas de cortocircuito admisibles Las características técnicas de los conductores aislados vienen determinadas por:

10 02 3. Materiales empleados en las redes aéreas 3.1 Conductores
Sección: Los conductores aislados cableados en haz entre sí, o alrededor del fiador, presentan las siguientes formaciones de conformidad con la norma UNE :

11 02 3. Materiales empleados en las redes aéreas 3.1 Conductores
Intensidad máxima admisible en servicio permanente Factores de corrección N. Cables 1 2 3 + 3 F. corrección 1,00 0,89 0,80 0,75 Factores de corrección de la intensidad máxima en caso de agrupación de varios cables en haz al aire. Factores de corrección de la intensidad máxima para cables aislados en haz en función de la temperatura ambiente. El REBT determina las cantidades máximas admisibles aplicables para los cables aislados de tensión asignada 0,6/1 kV y para los conductores desnudos en condiciones normales de instalación*. Para condiciones de instalación diferentes se deben tener en cuenta los factores de corrección. * Un solo cable, instalado al aire y a una temperatura ambiente de 40 ºC Temperatura 20 25 30 35 40 45 50 Aislados con polietileno reticulado 1,18 1,14 1,10 1,05 1,00 0,95 0,90

12 Densidad de corriente (A/mm2) en los conductores de los cables
02 3. Materiales empleados en las redes aéreas 3.1 Conductores Sección nominal (mm2) Densidad de corriente (A/mm2) Cobre Aluminio 10 8,75 — 16 7,60 6,00 25 6,35 5,00 35 5,75 4,55 50 5,10 4,00 70 4,50 3,55 95 4,05 3,20 120 2,90 150 2,70 Intensidades máximas de cortocircuito admisibles en los conductores de los cables El valor máximo de la temperatura alcanzada por un conductor de aluminio, aislado con polietileno reticulado (XLPE), durante un cortocircuito de duración no superior a 5 s, será de 250 °C. Densidad de corriente A/mm2 para conductores desnudos al aire.

13 02 3. Materiales empleados en las redes aéreas 3.2 Aisladores
Descarga por paso de una corriente de fuga. Descarga por conductividad superficial. Descarga por perforación del cuerpo aislador. Descarga disruptiva a través del aire.

14 02 3. Materiales empleados en las redes aéreas 3.2 Aisladores
Simple Compuesto De soporte Pasante De interior De intemperie Acoplable No acoplable Con montura Sin montura Constitución Aplicación Forma Instalación Acabado Criterios de clasificación

15 Clasificación según la nomenclatura
02 3. Materiales empleados en las redes aéreas 3.2 Aisladores Clasificación según la nomenclatura De apoyo De columna De cadena De suspensión De polea Para viento Presenta características determinadas según la función de los aisladores en la línea

16 02 3. Materiales empleados en las redes aéreas 3.3 Apoyos
Es la distancia máxima entre la línea recta que une dos apoyos consecutivos Flecha Es la medida en metros del vano Es la distancia entre dos apoyos consecutivos Vano Luz

17 Atendiendo a la función que el apoyo realiza en la línea
02 3. Materiales empleados en las redes aéreas 3.3 Apoyos Atendiendo a la función que el apoyo realiza en la línea Nombre Función De alineación Soportan los conductores y los cables de tierra. De ángulo Soportan los conductores y los cables de tierra en los vértices de los ángulos que forman dos alineaciones. De anclaje Su función es proteger el transformador. De fin de línea Resisten, en el sentido longitudinal de la línea, todos los esfuerzos de los conductores y los cables de tierra. Especiales Sus funciones corresponden a cruces de líneas, paso de vías urbanas, líneas de telecomunicaciones, etc.

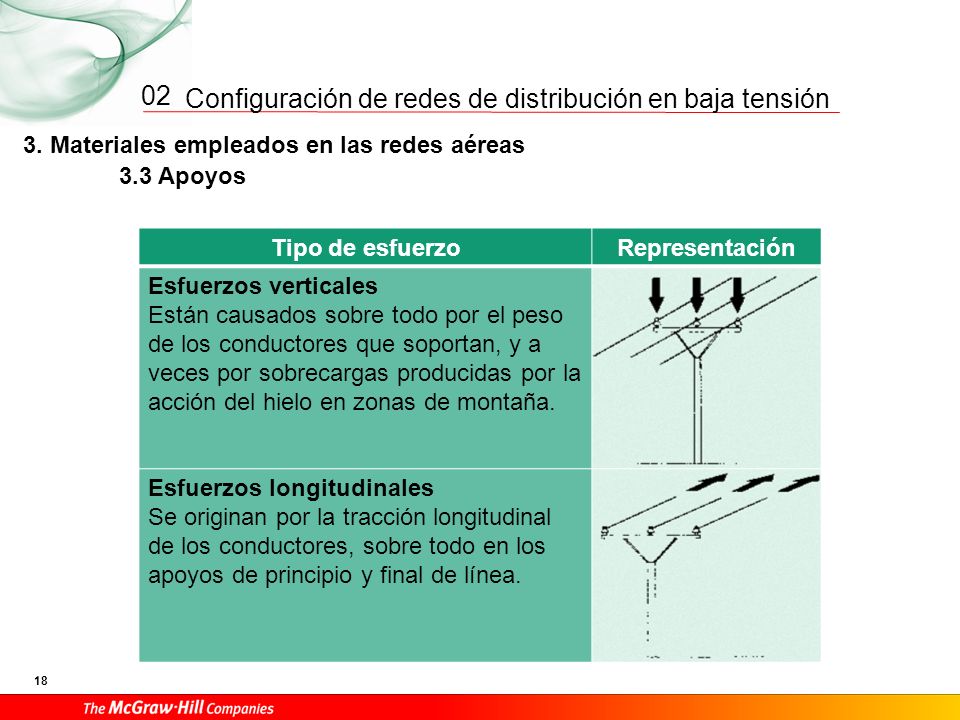

18 02 3. Materiales empleados en las redes aéreas 3.3 Apoyos
Tipo de esfuerzo Representación Esfuerzos verticales Están causados sobre todo por el peso de los conductores que soportan, y a veces por sobrecargas producidas por la acción del hielo en zonas de montaña. Esfuerzos longitudinales Se originan por la tracción longitudinal de los conductores, sobre todo en los apoyos de principio y final de línea.

19 02 3. Materiales empleados en las redes aéreas 3.3 Apoyos
Tipo de esfuerzo Representación Efectos transversales: Por acción del viento sobre el apoyo. Por acción de las tracciones de los conductores cuando forman ángulo.

20 02 3. Materiales empleados en las redes aéreas
3.4 Accesorios de sujeción Soportes Soporte para la sujeción de redes trenzadas Soportes de suspensión Pinzas de amarre Pinzas de amarre para neutro fiador de 54,6 mm2 Pinzas de amarre para acometidas de 300 daN Bases Base de soporte Bases de soporte para montaje doble Bases de soporte para poste de hormigón Bases de soporte para tubos de protección

21 02 3. Materiales empleados en las redes aéreas
3.4 Accesorios de sujeción Abrazaderas Para apoyos de línea De simple collar para postecillo metálico De doble collar para postecillo metálico Para redes trenzadas Cunas Para línea Para acometida Capuchones Para salidas de tubos de protección Para protección final del cable unipolares Ganchos

22 Tipos elementos de empalme
02 3. Materiales empleados en las redes aéreas 3.5 Elementos de empalme Petaca paralela Racor Petaca paralela TAPIT Tipos elementos de empalme Se emplean en las derivaciones de líneas provisionales Se emplean para la continuidad de líneas o sus derivaciones Por compresión De tornillo

23 02 3. Materiales empleados en las redes aéreas
3.5 Elementos de empalme Conectores Elementos de empalme De presión De perforación de aislamiento Terminales Placas Racores Cubiertas Manguitos Preaislado Preaislado aéreo-subterráneo Conectores de derivación Para cable de aluminio A presión en C Para cable de cobre a pletina Para cable de cobre tipo perno partido

24 02 3. Materiales empleados en las redes aéreas
3.6 Tensores y sujetacables Características de los tensores:

25 02 4. Redes de distribución subterráneas
Por regla general la redes subterráneas tienen su origen en CT también subterráneos Cable subterráneo Botella de derivación Botella terminal tetrapolar Botella terminal tripolar Empalme Botella terminal bipolar Botella de doble derivación Discurren por calzadas y aceras a profundidades de entre 75 y 80 cm

26 02 4. Redes de distribución subterráneas 4.1 Cables
Los cables pueden ser de uno o más conductores. Según el número de conductores con que se haga la distribución, la sección mínima del conductor neutro puede ser: a) Con dos o tres conductores. Igual a la de los conductores de fase. b) Con cuatro conductores. La sección del neutro tiene que ser como mínimo la indicada en la Tabla. Conductores de fase (mm2) Sección del neutro (mm2) 6 10 16 25 35 50 70 Conductores de fase (mm2) Sección del neutro (mm2) 95 50 120 70 150 185 240 300 400 Sección mínima del conductor neutro en función de los conductores de fase.

27 4. Redes de distribución subterráneas
4.2 Ejecución de la red subterránea Las redes subterráneas para distribución de energía eléctrica en BT se realizan con cables aislados en canalizaciones que discurren por terrenos de dominio público y por zonas perfectamente delimitadas, preferentemente bajo las aceras. Zanja para cables entubados bajo acera.

28 Los cables aislados se pueden instalar de varias formas:
02 4. Redes de distribución subterráneas 4.2 Ejecución de la red subterránea Los cables aislados se pueden instalar de varias formas: En atarjeas o canales revisables Directamente enterrados En bandejas, soportes, palomillas o directamente sujetos a la pared En canalizaciones entubadas En galerías

29 02 4. Redes de distribución subterráneas 4.3 Tipos de cruzamientos
Tipología Representación Con calles y carreteras Los cables se colocan en el interior de tubos protectores, recubiertos de hormigón a una profundidad mínima de 0,80 m. Con cables de media tensión La distancia mínima entre un cable de baja tensión y otros cables de energía a distintas tensiones será: • 0,25 m con cables de alta tensión. • 0,10 m con cables de baja tensión. La distancia del punto de cruce a los empalmes será superior a 1 m.

30 02 4. Redes de distribución subterráneas 4.3 Tipos de cruzamientos
Tipología Representación Con cables de telecomunicaciones La separación mínima entre ambos cables será de 0,20 m y la distancia del punto de cruce a los empalmes será superior a 1 m. Con canalizaciones de aguas y gas La distancia mínima entre los cables de energía eléctrica y las canalizaciones de agua y gas es de 0,20 m. Siempre que sea posible los cables se tienen que instalar por encima de las canalizaciones de agua.

31 02 Tipología Con vías de ferrocarril
4. Redes de distribución subterráneas 4.3 Tipos de cruzamientos Tipología Con vías de ferrocarril Los cables se colocan en el interior de tubos protectores, recubiertos de hormigón. Si es posible se instalan perpendicularmente a la vía a una profundidad mín. de 1,30 m respecto a la cara inferior de la traviesa. Con conducciones de alcantarillado Se debe intentar pasar los cables sobre las conducciones de alcantarillado. Si no es posible, se conducirán por debajo, alojando los cables en canalizaciones entubadas. Con canalizaciones de aguas y gas La distancia mín. con las canalizaciones de agua y gas es de 0,20 m. Si es posible los cables se tienen que instalar por encima de las canalizaciones de agua.

32 02 4. Redes de distribución subterráneas
4.4 Proximidades y paralelismos Paralelismo entre cables de BT. Paralelismo con canalizaciones de agua o gas.

33 02 4. Redes de distribución subterráneas
4.4 Proximidades y paralelismos Paralelismo con red de alcantarillado. Distancia a deposito de carburante.

34 02 4. Redes de distribución subterráneas
4.4 Proximidades y paralelismos Paralelismo con cables de MT.

35 02 4. Redes de distribución subterráneas
4.5 Intensidades máximas admisibles

36 02 4. Redes de distribución subterráneas
4.6 Factores de corrección de la intensidad máxima admisible Cables enterrados en terrenos cuya temperatura sea distinta a 25 ºC Cables enterrados en terrenos de resistividad térmica distinta de 1KΩ/W

37 02 4. Redes de distribución subterráneas
4.6 Factores de corrección de la intensidad máxima admisible Cables tripolares o tetrapolares o ternas de cables unipolares agrupados bajo tierra

38 02 4. Redes de distribución subterráneas
4.6 Factores de corrección de la intensidad máxima admisible Cables enterrados en zanja a diferentes profundidades de 0,70 m Cables enterrados en zanja en el interior de tubos o similares a) Si la línea se realiza con un cable tripolar o con una terna de cables unipolares en el interior de un mismo tubo, se aplica un factor de corrección de 0,8. b) Si la línea se realiza con cuatro cables unipolares situados en sendos tubos, el factor de corrección será de 0,9. c) En el caso de rellenar el tubo con aglomerados especiales y si no se superan los 15 m, no es necesaria la aplicación de ningún factor de corrección.

39 02 5. Sistemas de conexión neutros y de las masas en las redes de distribución Tiene un punto de la alimentación (generalmente el neutro), conectado directamente a tierra, y las masas de la instalación receptora conectadas a dicho punto mediante conductores de protección. No tiene ningún punto de la alimentación conectado directamente a tierra y las masas de la instalación receptora están puestas directamente a tierra. Tiene un punto de alimentación, generalmente el neutro, conectado directamente a tierra. Las masas de la instalación receptora están conectadas a una toma de tierra separada de la toma de tierra de la alimentación. Esquema IT Esquema TT Esquema TN Esquemas de distribución

40 02 6. Criterios de elección de los esquemas TT, TN e IT
Los aspectos que determinan la elección de un esquema de distribución son: La naturaleza de la red de alimentación La normativa reglamentaria Los receptores La continuidad del servicio La explotación

41 Sistema de instalación
02 7. Acometidas Acometidas Aérea Subterránea Mixta Parte de la instalación de la red de distribución pública que alimenta la caja o cajas generales de protección (CGP) o unidad funcional equivalente. Tipo Sistema de instalación Aérea Posada — Sobre fachada Posada — Sobre poste Subterránea Con entrada y salida En derivación Mixta Aéreo-subterránea

42 02 7. Acometidas 7.1 Acometida aérea Red trenzada en haz Acometida
Red de distribución aérea con acometidas aéreas.

43 02 7. Acometidas 7.2 Acometida subterránea Vivienda Planta baja
Caja general de protección Planta baja Caja general de distribución Tubo de 100 mm Ø Red de distribución subterránea Acometida general subterránea Centralizaciones de contadores Línea general de alimentación Acera Acometida subterránea.

44 02 7. Acometidas 7.3 Acometida aéreo-subterránea
Equipo para suministros provisionales derivados (feriantes) Caja de protección y medidas, cuadro de abonado Protección por tubo desde 2,5 mm 2 m > 2 m Individuales Red de distribución aérea con acometidas aéreas.

45 Características de los cables y conductores:
02 7. Acometidas 7.4 Instalación Características de los cables y conductores: La caída de tensión máxima admisible, que será la que la empresa suministradora fije y tenga establecida y recogida en el reglamento de verificaciones eléctricas. La demanda máxima prevista y determinada conforme al REBT. La tensión de suministro Las densidades máximas de corriente
