Productos Conectores para mangueras Juntas Expansivas Pistolas

Presentación del tema: "Productos Conectores para mangueras Juntas Expansivas Pistolas"— Transcripción de la presentación:

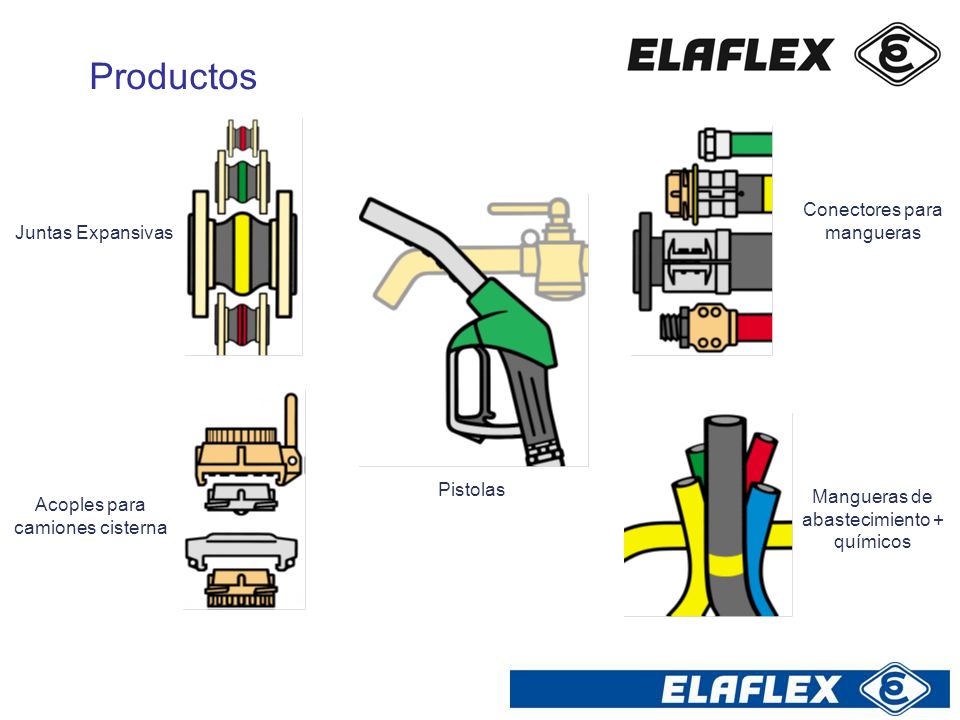

1 Productos Conectores para mangueras Juntas Expansivas Pistolas
Mangueras de abastecimiento + químicos Acoples para camiones cisterna

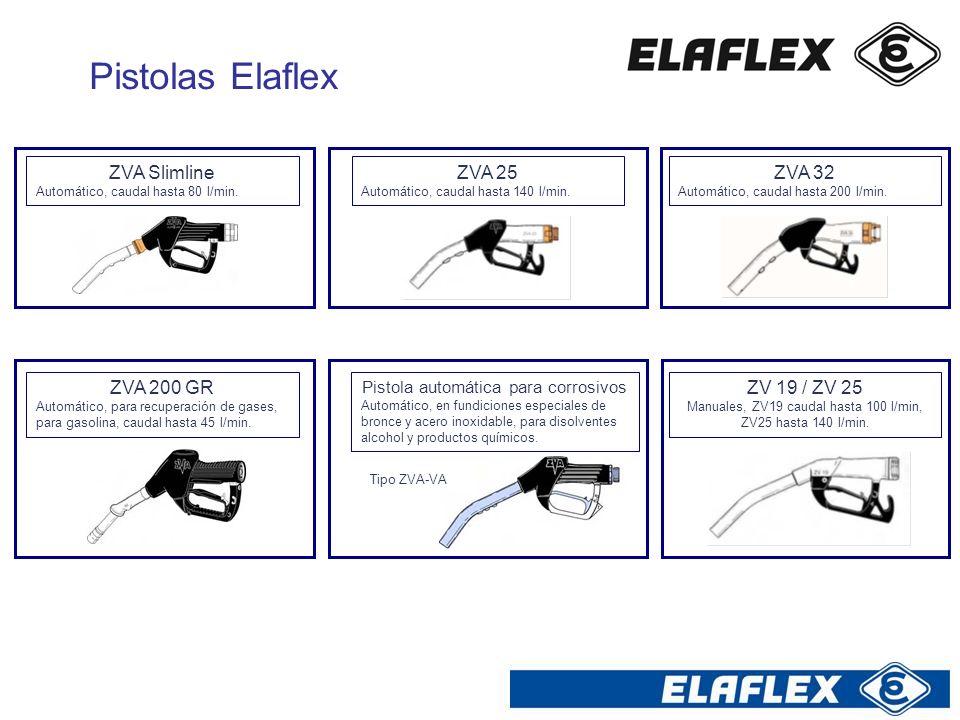

2 Pistolas Elaflex ZVA Slimline ZVA 25 ZVA 32 ZVA 200 GR ZV 19 / ZV 25
Automático, caudal hasta 80 l/min. ZVA 25 Automático, caudal hasta 140 l/min. ZVA 32 Automático, caudal hasta 200 l/min. ZVA 200 GR Automático, para recuperación de gases, para gasolina, caudal hasta 45 l/min. Pistola automática para corrosivos Automático, en fundiciones especiales de bronce y acero inoxidable, para disolventes alcohol y productos químicos. ZV 19 / ZV 25 Manuales, ZV19 caudal hasta 100 l/min, ZV25 hasta 140 l/min. Tipo ZVA-VA

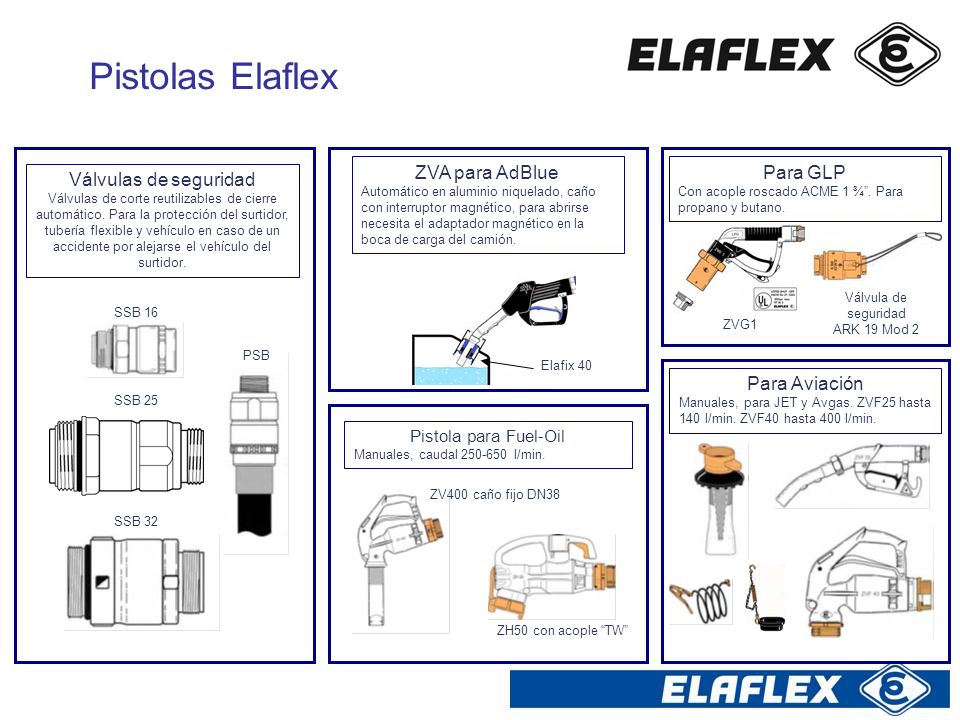

3 Pistolas Elaflex ZVA para AdBlue Para GLP Válvulas de seguridad
Automático en aluminio niquelado, caño con interruptor magnético, para abrirse necesita el adaptador magnético en la boca de carga del camión. Para GLP Con acople roscado ACME 1 ¾”. Para propano y butano. Válvulas de seguridad Válvulas de corte reutilizables de cierre automático. Para la protección del surtidor, tubería flexible y vehículo en caso de un accidente por alejarse el vehículo del surtidor. Válvula de seguridad ARK 19 Mod 2 SSB 16 ZVG1 PSB Elafix 40 Para Aviación Manuales, para JET y Avgas. ZVF25 hasta 140 l/min. ZVF40 hasta 400 l/min. SSB 25 Pistola para Fuel-Oil Manuales, caudal l/min. ZV400 caño fijo DN38 SSB 32 ZH50 con acople “TW”

4 Pistolas Elaflex Características Especiales
Sistema eliminador de goteo, reduciendo la contaminación. Sistema que contiene el combustible remanente en la pistola. Sistema de seguridad que desactiva la pistola cuando no se encuentra en posición/ángulo de carga. Sistema de seguridad redundante en pistolas de Recuperación de vapores – Válvula cerrada cuando la pistola no está en uso (En Europa varios surtidores comparten la tubería de succión, la pistola en desuso debe estar anulada). Accionamiento más “suave” de la industria (En estado operativo). Mecanismo de corte basado en el principio de Venturi – Cuando la circulación de aire creado por el concepto venturi se corta por la presencia de combustible la pistola corta automáticamente. Swivel (Acople giratorio) incluido en la pistola. Puntera de acero de alta resistencia. El Diseño Más Robusto de la Industria La Mejor Calidad del Mundo Garantía sin igual ni precedente en el Mercado. ‹‹

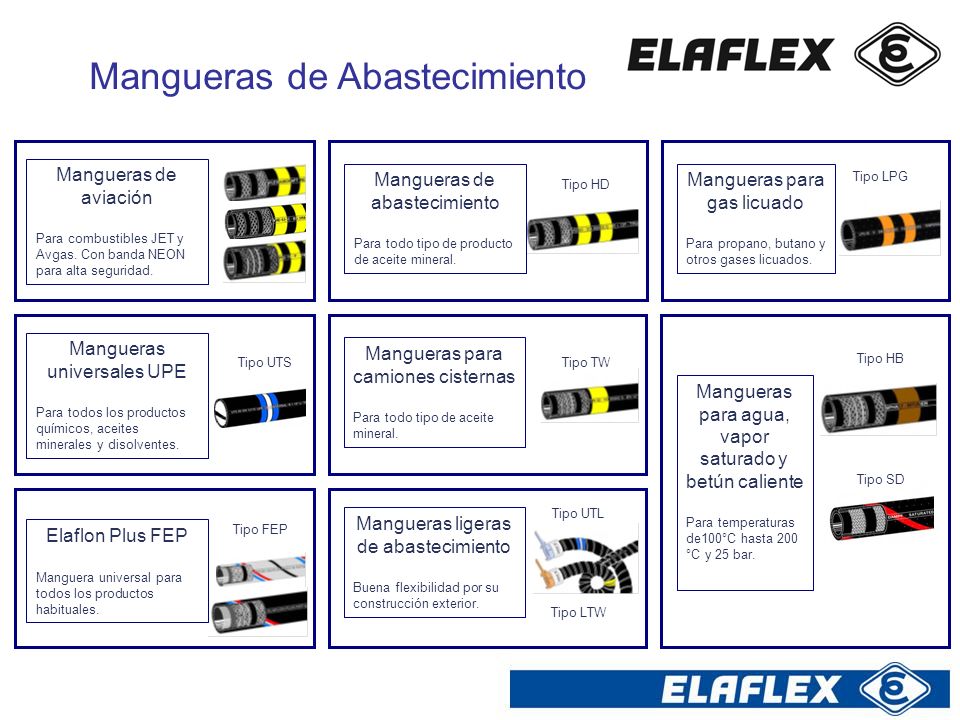

5 Mangueras de Abastecimiento
Mangueras de aviación Para combustibles JET y Avgas. Con banda NEON para alta seguridad. Mangueras de abastecimiento Para todo tipo de producto de aceite mineral. Mangueras para gas licuado Para propano, butano y otros gases licuados. Tipo LPG Tipo HD Mangueras universales UPE Para todos los productos químicos, aceites minerales y disolventes. Mangueras para camiones cisternas Para todo tipo de aceite mineral. Tipo UTS Tipo TW Tipo HB Mangueras para agua, vapor saturado y betún caliente Para temperaturas de100°C hasta 200 °C y 25 bar. Tipo SD Mangueras ligeras de abastecimiento Buena flexibilidad por su construcción exterior. Tipo UTL Elaflon Plus FEP Manguera universal para todos los productos habituales. Tipo FEP Tipo LTW

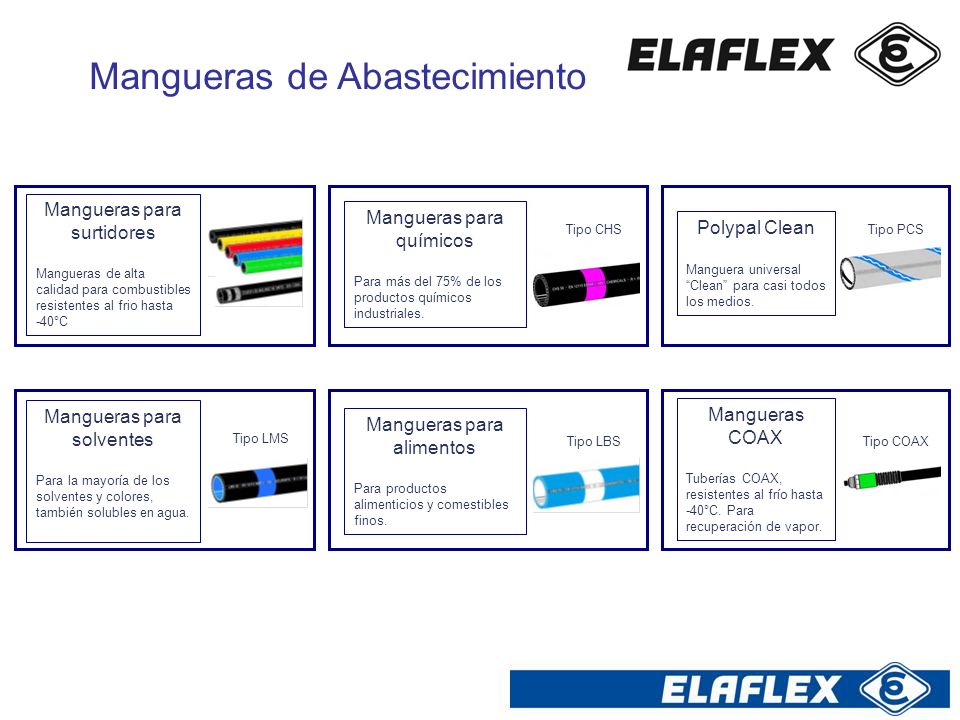

6 Mangueras de Abastecimiento
Mangueras para surtidores Mangueras de alta calidad para combustibles resistentes al frio hasta °C Mangueras para químicos Para más del 75% de los productos químicos industriales. Tipo CHS Polypal Clean Manguera universal “Clean” para casi todos los medios. Tipo PCS Mangueras para solventes Para la mayoría de los solventes y colores, también solubles en agua. Mangueras COAX Tuberías COAX, resistentes al frío hasta -40°C. Para recuperación de vapor. Mangueras para alimentos Para productos alimenticios y comestibles finos. Tipo LMS Tipo LBS Tipo COAX

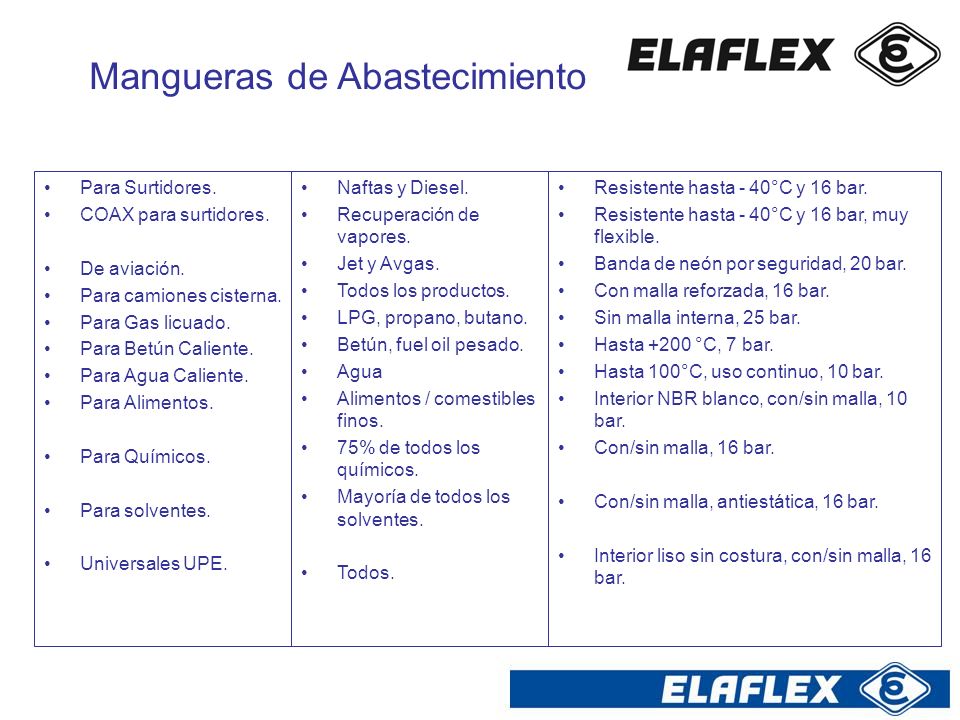

7 Mangueras de Abastecimiento
Para Surtidores. COAX para surtidores. De aviación. Para camiones cisterna. Para Gas licuado. Para Betún Caliente. Para Agua Caliente. Para Alimentos. Para Químicos. Para solventes. Universales UPE. Naftas y Diesel. Recuperación de vapores. Jet y Avgas. Todos los productos. LPG, propano, butano. Betún, fuel oil pesado. Agua Alimentos / comestibles finos. 75% de todos los químicos. Mayoría de todos los solventes. Todos. Resistente hasta - 40°C y 16 bar. Resistente hasta - 40°C y 16 bar, muy flexible. Banda de neón por seguridad, 20 bar. Con malla reforzada, 16 bar. Sin malla interna, 25 bar. Hasta +200 °C, 7 bar. Hasta 100°C, uso continuo, 10 bar. Interior NBR blanco, con/sin malla, 10 bar. Con/sin malla, 16 bar. Con/sin malla, antiestática, 16 bar. Interior liso sin costura, con/sin malla, 16 bar.

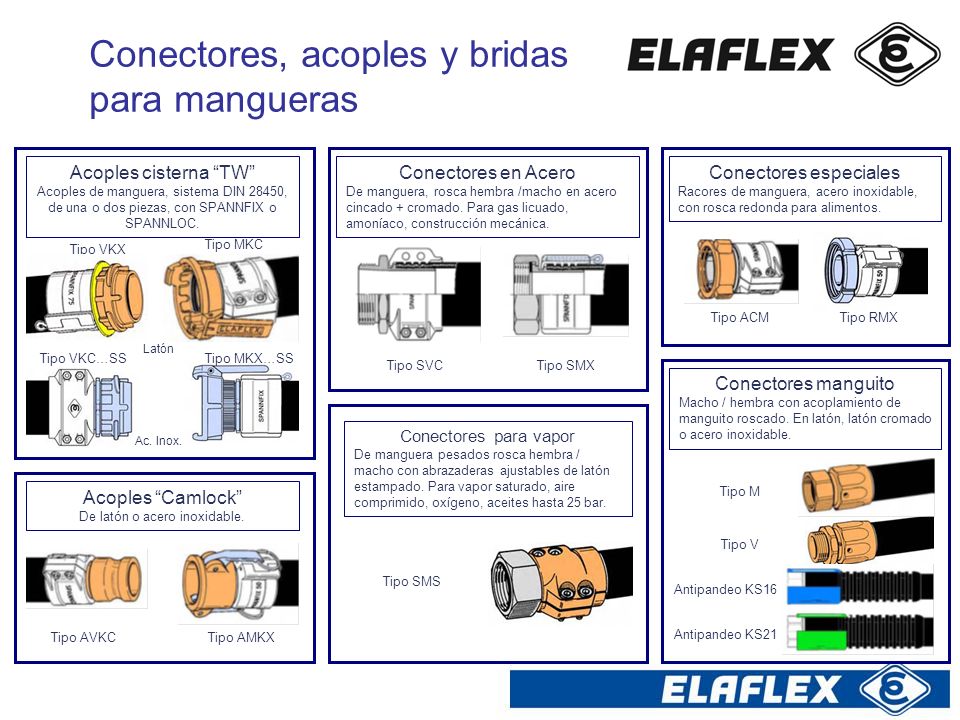

8 Conectores, acoples y bridas para mangueras
Acoples cisterna “TW” Acoples de manguera, sistema DIN 28450, de una o dos piezas, con SPANNFIX o SPANNLOC. Conectores en Acero De manguera, rosca hembra /macho en acero cincado + cromado. Para gas licuado, amoníaco, construcción mecánica. Conectores especiales Racores de manguera, acero inoxidable, con rosca redonda para alimentos. Tipo VKX Tipo MKC Tipo ACM Tipo RMX Latón Tipo VKC…SS Tipo MKX…SS Tipo SVC Tipo SMX Conectores manguito Macho / hembra con acoplamiento de manguito roscado. En latón, latón cromado o acero inoxidable. Conectores para vapor De manguera pesados rosca hembra / macho con abrazaderas ajustables de latón estampado. Para vapor saturado, aire comprimido, oxígeno, aceites hasta 25 bar. Ac. Inox. Acoples “Camlock” De latón o acero inoxidable. Tipo M Tipo V Tipo SMS Antipandeo KS16 Tipo AVKC Tipo AMKX Antipandeo KS21

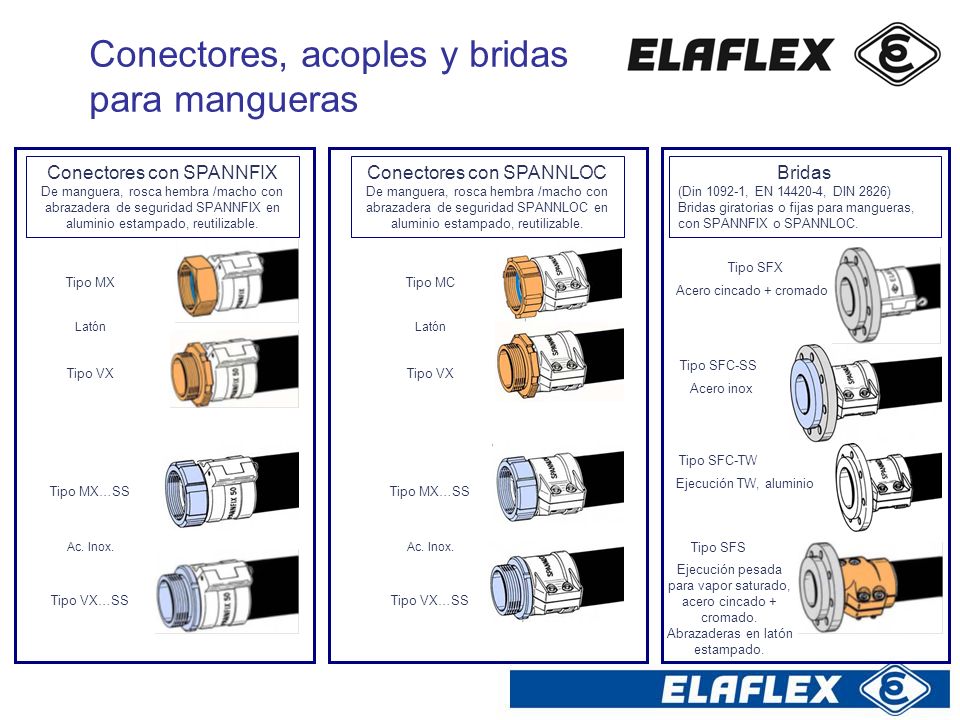

9 Conectores, acoples y bridas para mangueras
Conectores con SPANNFIX De manguera, rosca hembra /macho con abrazadera de seguridad SPANNFIX en aluminio estampado, reutilizable. Conectores con SPANNLOC De manguera, rosca hembra /macho con abrazadera de seguridad SPANNLOC en aluminio estampado, reutilizable. Bridas (Din , EN , DIN 2826) Bridas giratorias o fijas para mangueras, con SPANNFIX o SPANNLOC. Tipo SFX Tipo MX Tipo MC Acero cincado + cromado Latón Latón Tipo SFC-SS Tipo VX Tipo VX Acero inox Tipo SFC-TW Ejecución TW, aluminio Tipo MX…SS Tipo MX…SS Ac. Inox. Ac. Inox. Tipo SFS Ejecución pesada para vapor saturado, acero cincado + cromado. Abrazaderas en latón estampado. Tipo VX…SS Tipo VX…SS

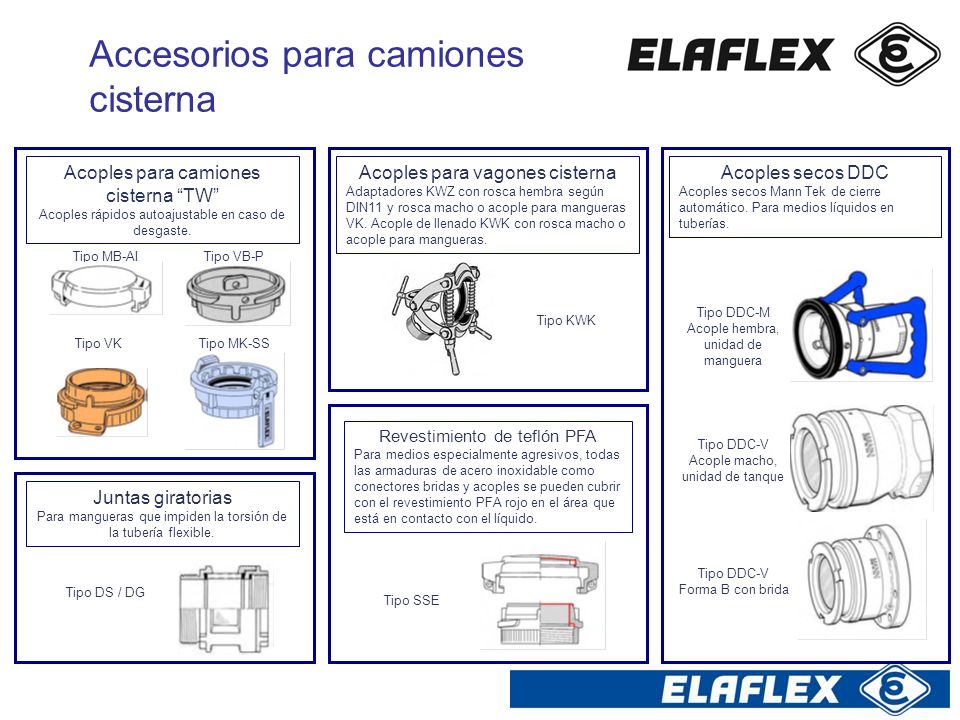

10 Accesorios para camiones cisterna
Acoples para camiones cisterna “TW” Acoples rápidos autoajustable en caso de desgaste. Acoples para vagones cisterna Adaptadores KWZ con rosca hembra según DIN11 y rosca macho o acople para mangueras VK. Acople de llenado KWK con rosca macho o acople para mangueras. Acoples secos DDC Acoples secos Mann Tek de cierre automático. Para medios líquidos en tuberías. Tipo MB-AI Tipo VB-P Tipo DDC-M Acople hembra, unidad de manguera Tipo KWK Tipo VK Tipo MK-SS Revestimiento de teflón PFA Para medios especialmente agresivos, todas las armaduras de acero inoxidable como conectores bridas y acoples se pueden cubrir con el revestimiento PFA rojo en el área que está en contacto con el líquido. Tipo DDC-V Acople macho, unidad de tanque Juntas giratorias Para mangueras que impiden la torsión de la tubería flexible. Tipo DDC-V Forma B con brida Tipo DS / DG Tipo SSE

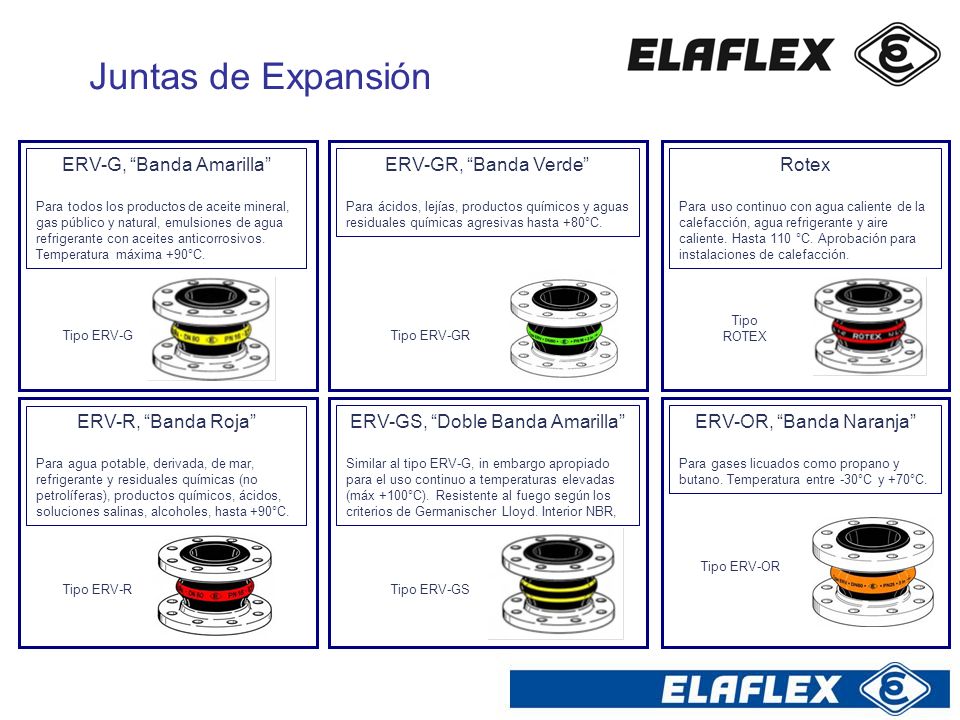

11 Juntas de Expansión ERV-G, “Banda Amarilla” ERV-GR, “Banda Verde”
Para todos los productos de aceite mineral, gas público y natural, emulsiones de agua refrigerante con aceites anticorrosivos. Temperatura máxima +90°C. ERV-GR, “Banda Verde” Para ácidos, lejías, productos químicos y aguas residuales químicas agresivas hasta +80°C. Rotex Para uso continuo con agua caliente de la calefacción, agua refrigerante y aire caliente. Hasta 110 °C. Aprobación para instalaciones de calefacción. Tipo ROTEX Tipo ERV-G Tipo ERV-GR ERV-R, “Banda Roja” Para agua potable, derivada, de mar, refrigerante y residuales químicas (no petrolíferas), productos químicos, ácidos, soluciones salinas, alcoholes, hasta +90°C. ERV-GS, “Doble Banda Amarilla” Similar al tipo ERV-G, in embargo apropiado para el uso continuo a temperaturas elevadas (máx +100°C). Resistente al fuego según los criterios de Germanischer Lloyd. Interior NBR, ERV-OR, “Banda Naranja” Para gases licuados como propano y butano. Temperatura entre -30°C y +70°C. Tipo ERV-OR Tipo ERV-R Tipo ERV-GS

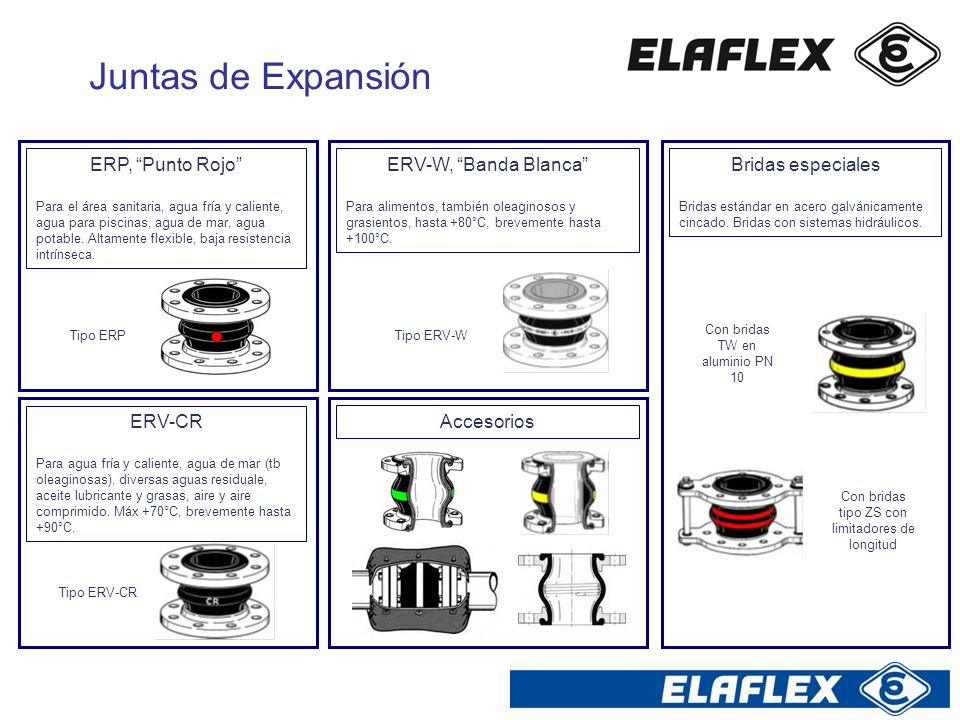

12 Juntas de Expansión ERP, “Punto Rojo” ERV-W, “Banda Blanca”
Para el área sanitaria, agua fría y caliente, agua para piscinas, agua de mar, agua potable. Altamente flexible, baja resistencia intrínseca. ERV-W, “Banda Blanca” Para alimentos, también oleaginosos y grasientos, hasta +80°C, brevemente hasta +100°C. Bridas especiales Bridas estándar en acero galvánicamente cincado. Bridas con sistemas hidráulicos. Con bridas TW en aluminio PN 10 Tipo ERP Tipo ERV-W ERV-CR Para agua fría y caliente, agua de mar (tb oleaginosas), diversas aguas residuale, aceite lubricante y grasas, aire y aire comprimido. Máx +70°C, brevemente hasta +90°C. Accesorios Con bridas tipo ZS con limitadores de longitud Tipo ERV-CR
