1 COMPONENTE DE MONITOREO DEL SISTEMA DE ALERTA TEMPRANA PARA LA CUENCA MEDIA Y BAJA DEL RIO RAMUSCHACA (ZURITE) Equipo de Ingenieros Electrónicos: Luis Jiménez Troncoso Franco Rosa Alagón Alexander Palomino López Paul Masías Chacón Con el apoyo en la etapa de implementación de: José Luis Flores Vásquez Mario Quinto Huillca

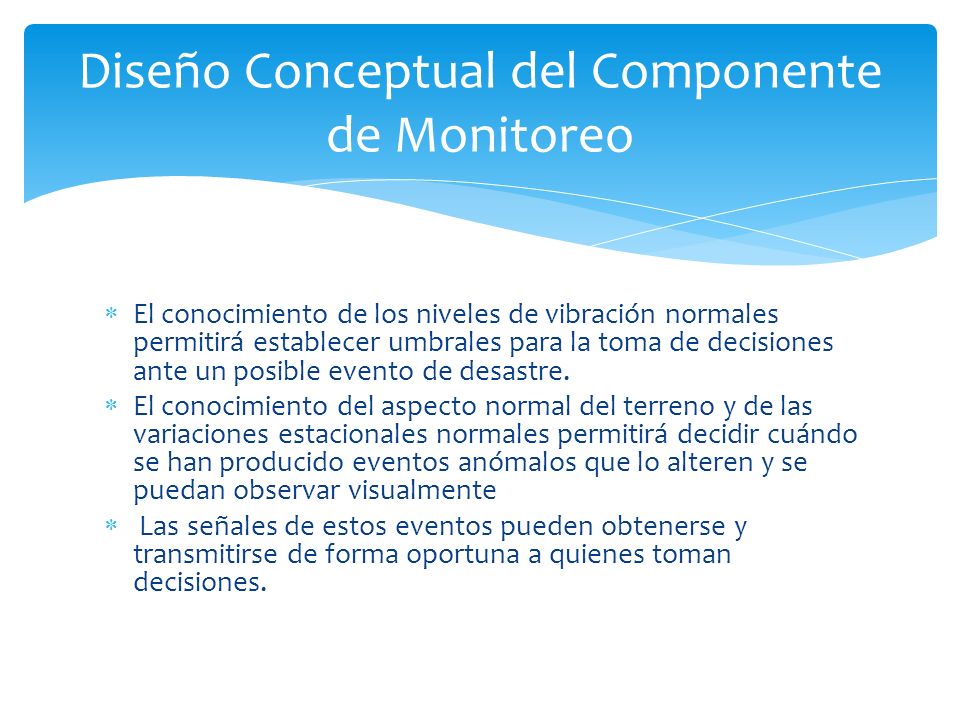

2  El conocimiento de los niveles de vibración normales permitirá establecer umbrales para la toma de decisiones ante un posible evento de desastre.  El conocimiento del aspecto normal del terreno y de las variaciones estacionales normales permitirá decidir cuándo se han producido eventos anómalos que lo alteren y se puedan observar visualmente  Las señales de estos eventos pueden obtenerse y transmitirse de forma oportuna a quienes toman decisiones. Diseño Conceptual del Componente de Monitoreo

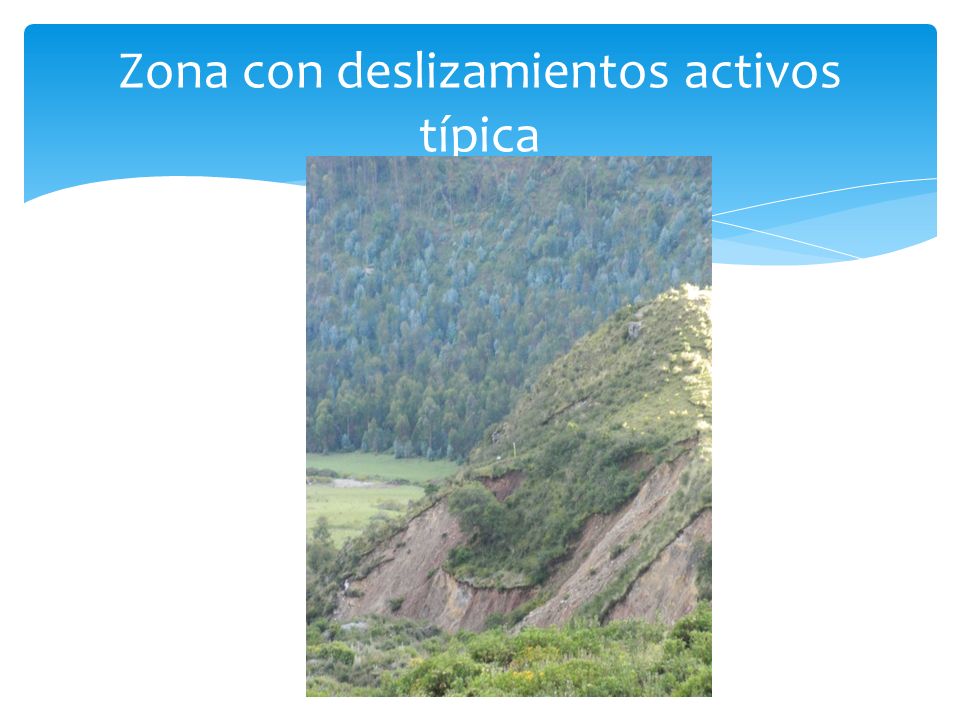

3 Zona con deslizamientos activos típica

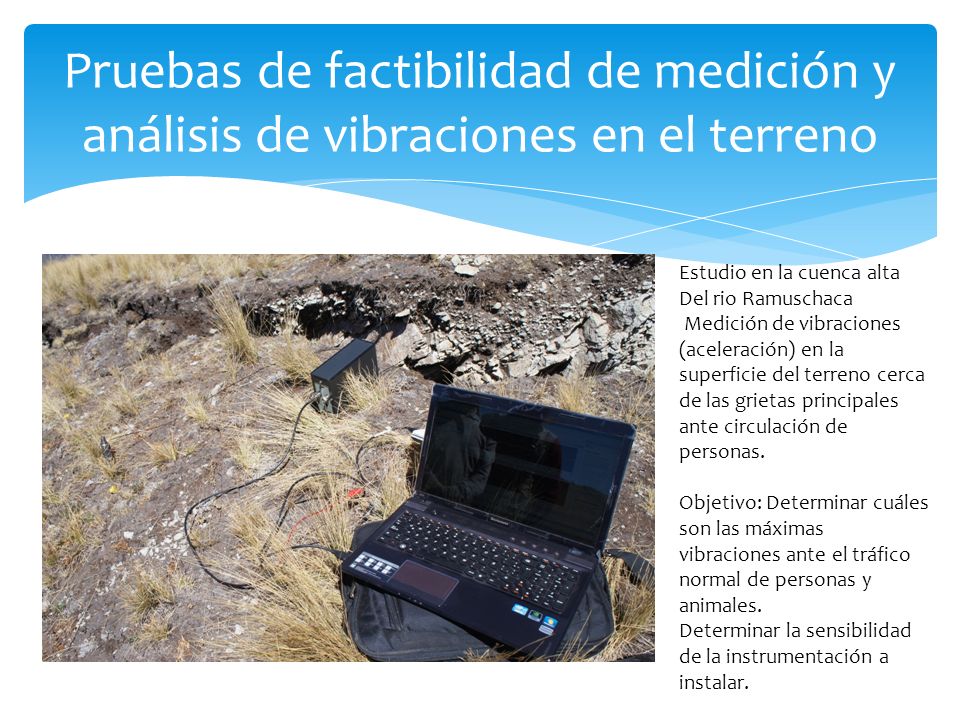

4 Pruebas de factibilidad de medición y análisis de vibraciones en el terreno Estudio en la cuenca alta Del rio Ramuschaca Medición de vibraciones (aceleración) en la superficie del terreno cerca de las grietas principales ante circulación de personas. Objetivo: Determinar cuáles son las máximas vibraciones ante el tráfico normal de personas y animales. Determinar la sensibilidad de la instrumentación a instalar.

5 Resultados de la prueba de vibración

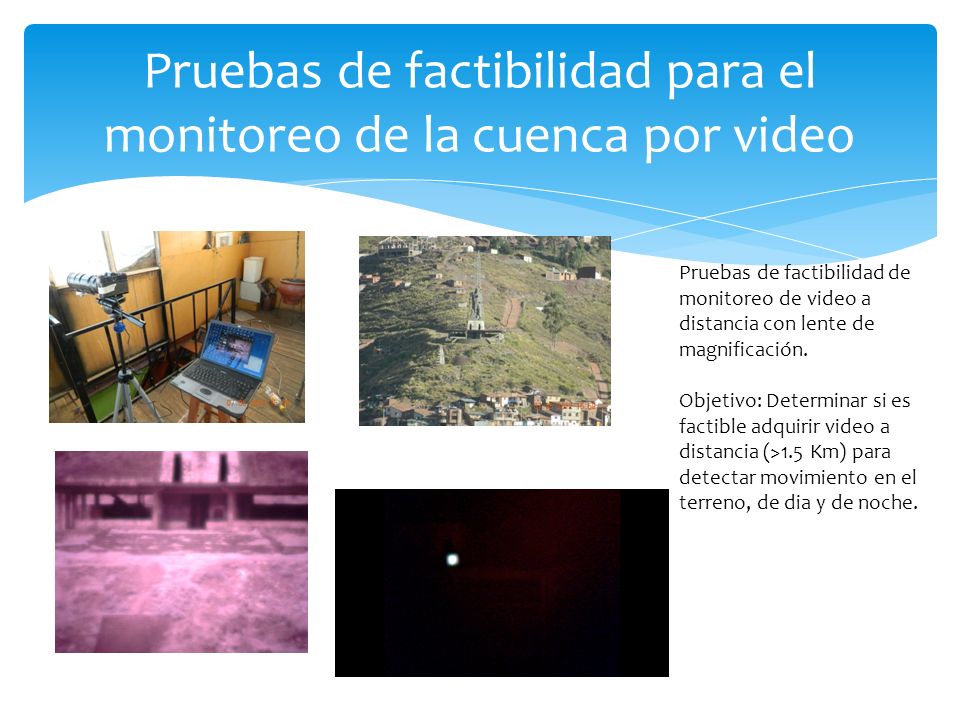

6 Pruebas de factibilidad para el monitoreo de la cuenca por video Pruebas de factibilidad de monitoreo de video a distancia con lente de magnificación. Objetivo: Determinar si es factible adquirir video a distancia (>1.5 Km) para detectar movimiento en el terreno, de dia y de noche.

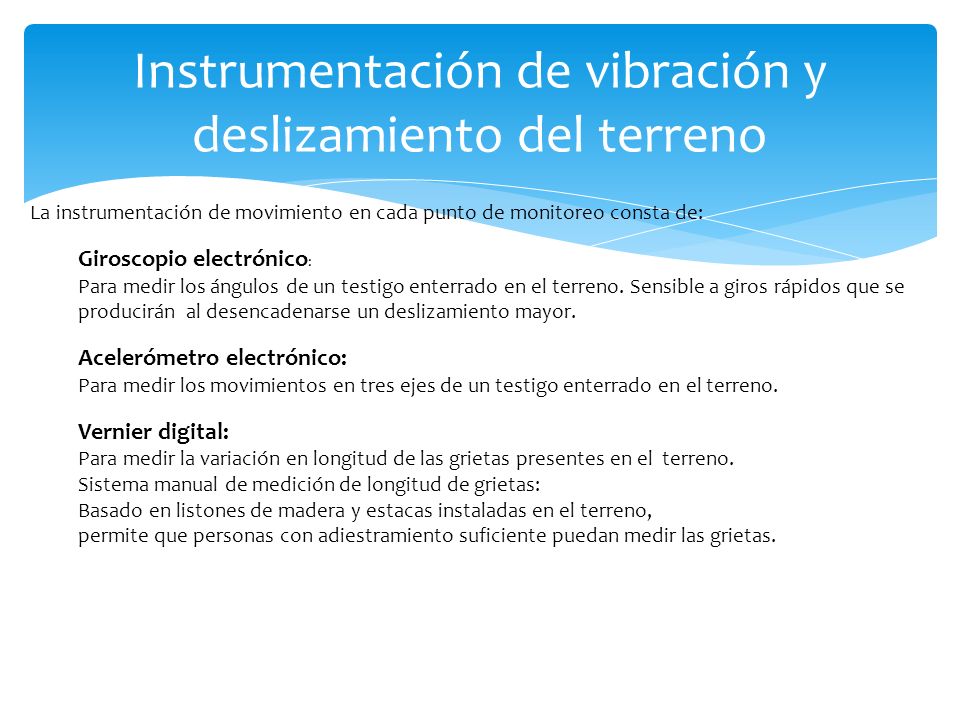

7 Instrumentación de vibración y deslizamiento del terreno La instrumentación de movimiento en cada punto de monitoreo consta de: Giroscopio electrónico : Para medir los ángulos de un testigo enterrado en el terreno. Sensible a giros rápidos que se producirán al desencadenarse un deslizamiento mayor. Acelerómetro electrónico: Para medir los movimientos en tres ejes de un testigo enterrado en el terreno. Vernier digital: Para medir la variación en longitud de las grietas presentes en el terreno. Sistema manual de medición de longitud de grietas: Basado en listones de madera y estacas instaladas en el terreno, permite que personas con adiestramiento suficiente puedan medir las grietas.

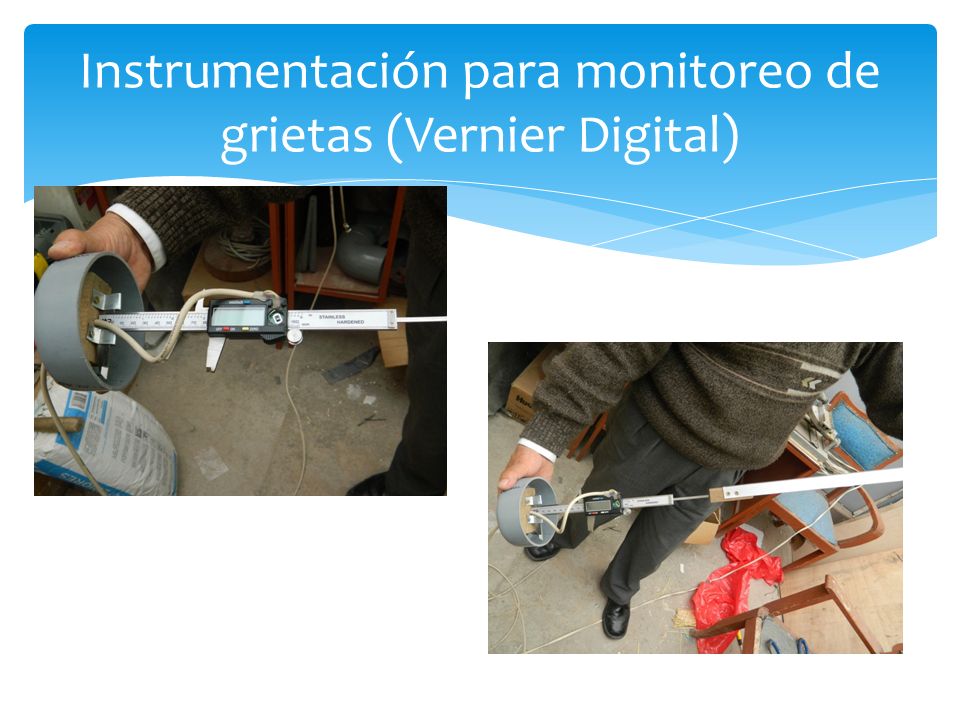

8 Instrumentación para monitoreo de grietas (Vernier Digital)

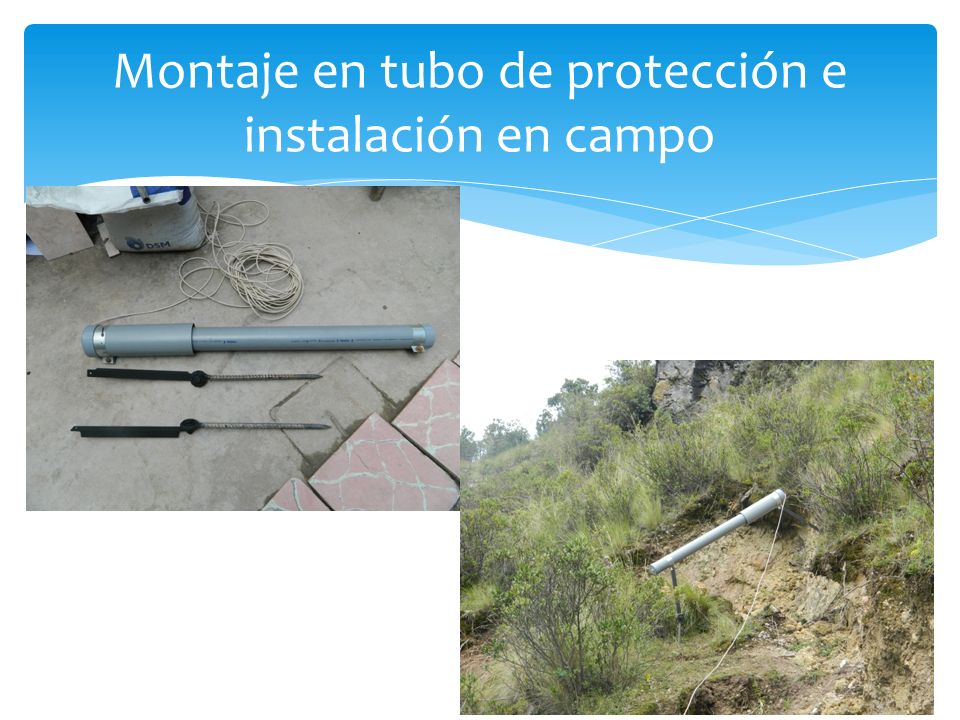

9 Montaje en tubo de protección e instalación en campo

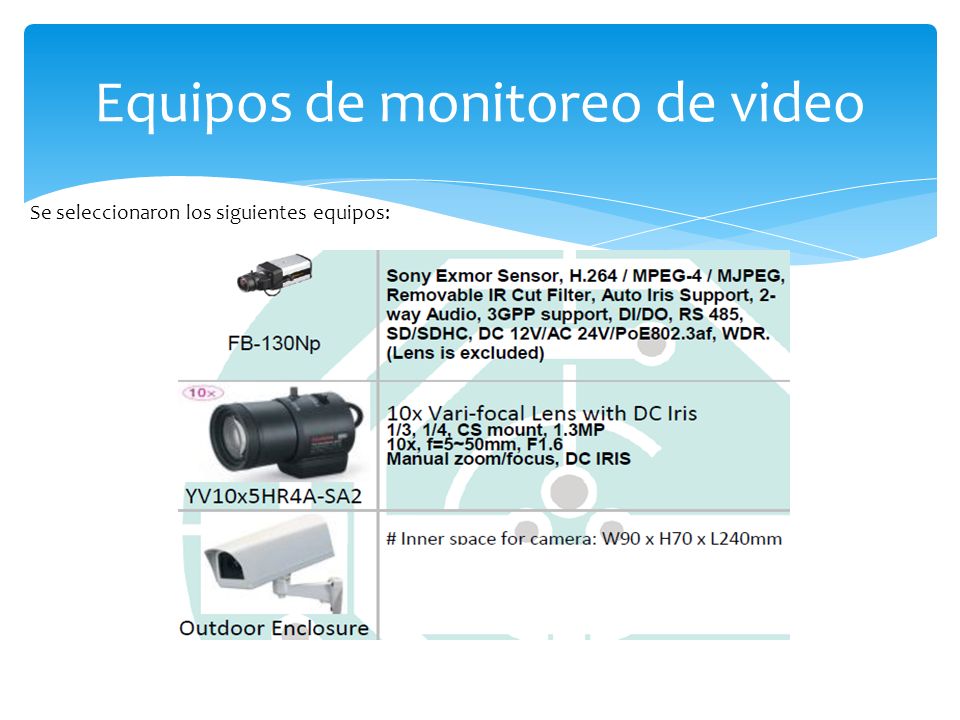

10 Equipos de monitoreo de video Se seleccionaron los siguientes equipos:

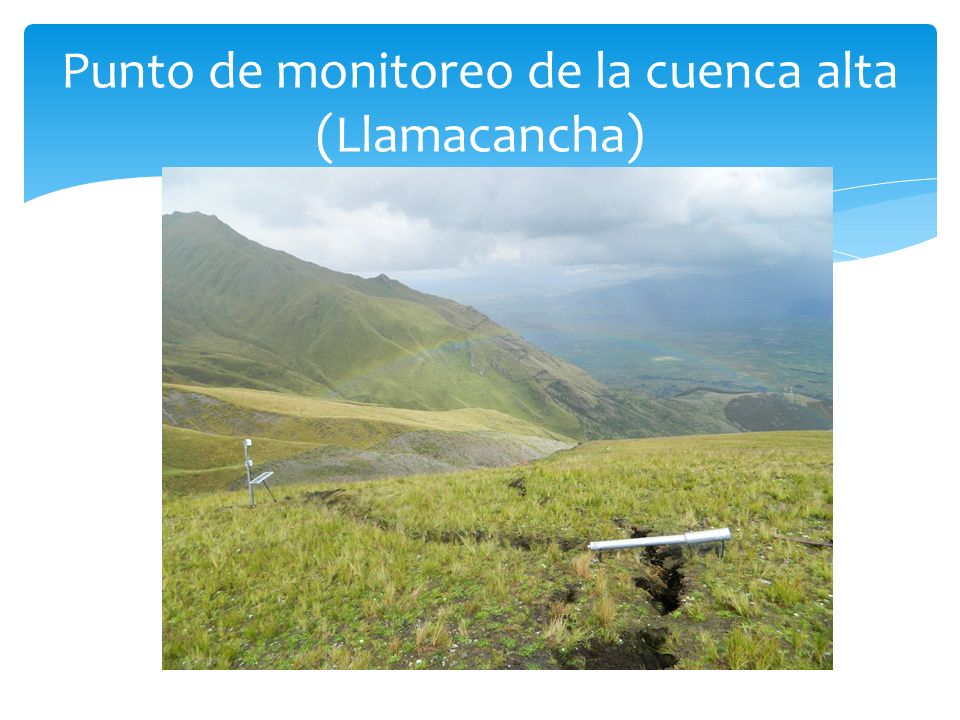

11 Punto de monitoreo de la cuenca alta (Llamacancha)

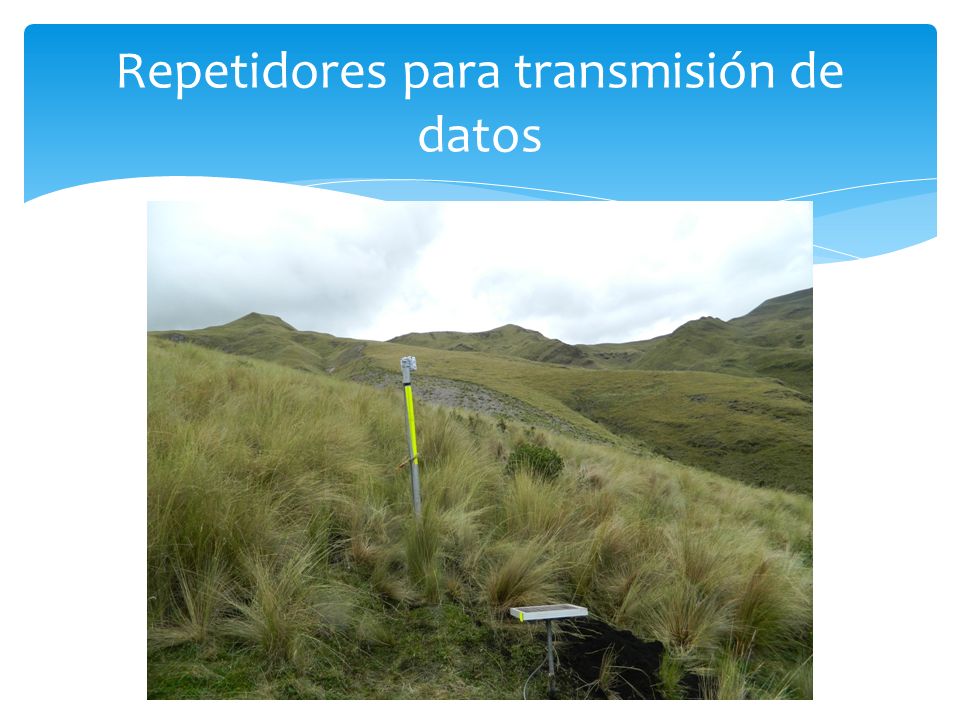

12 Repetidores para transmisión de datos

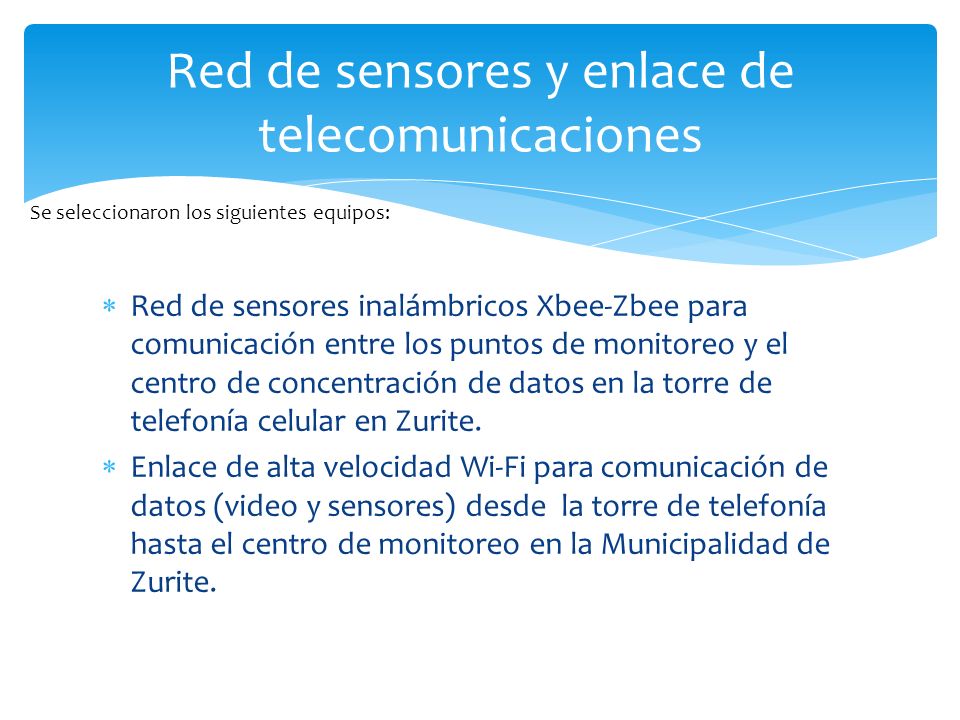

13  Red de sensores inalámbricos Xbee-Zbee para comunicación entre los puntos de monitoreo y el centro de concentración de datos en la torre de telefonía celular en Zurite.  Enlace de alta velocidad Wi-Fi para comunicación de datos (video y sensores) desde la torre de telefonía hasta el centro de monitoreo en la Municipalidad de Zurite. Red de sensores y enlace de telecomunicaciones Se seleccionaron los siguientes equipos:

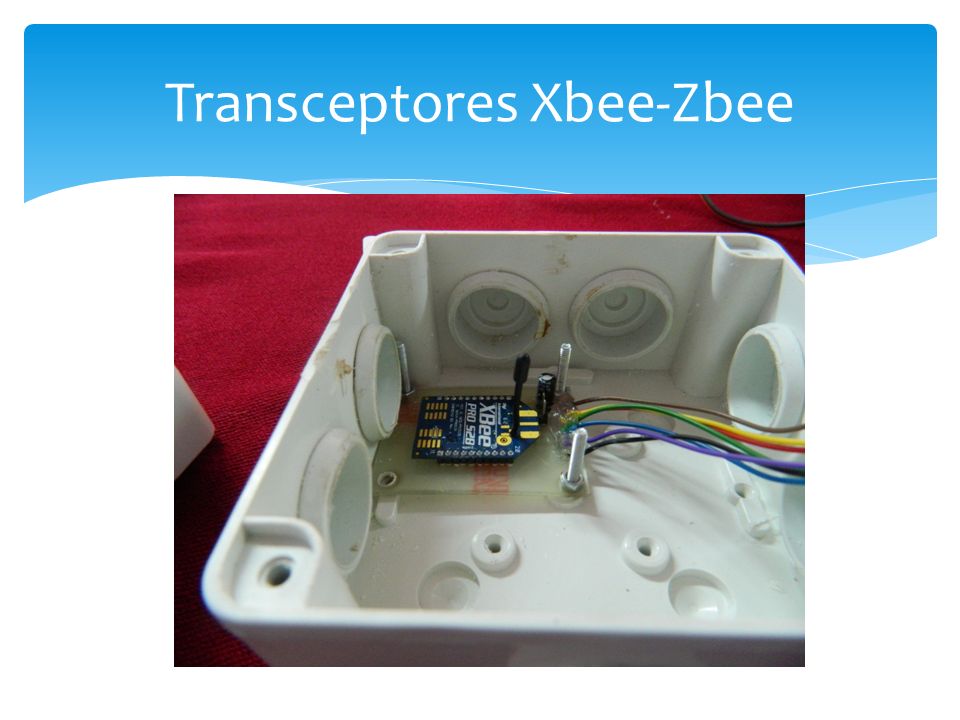

14 Transceptores Xbee-Zbee

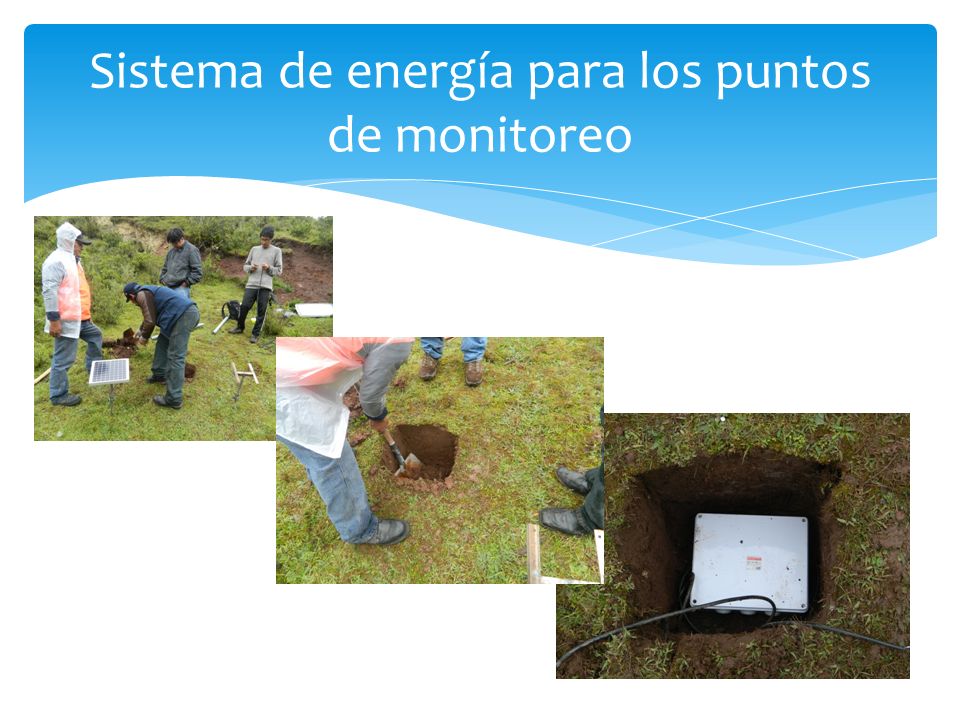

15 Sistema de energía para los puntos de monitoreo

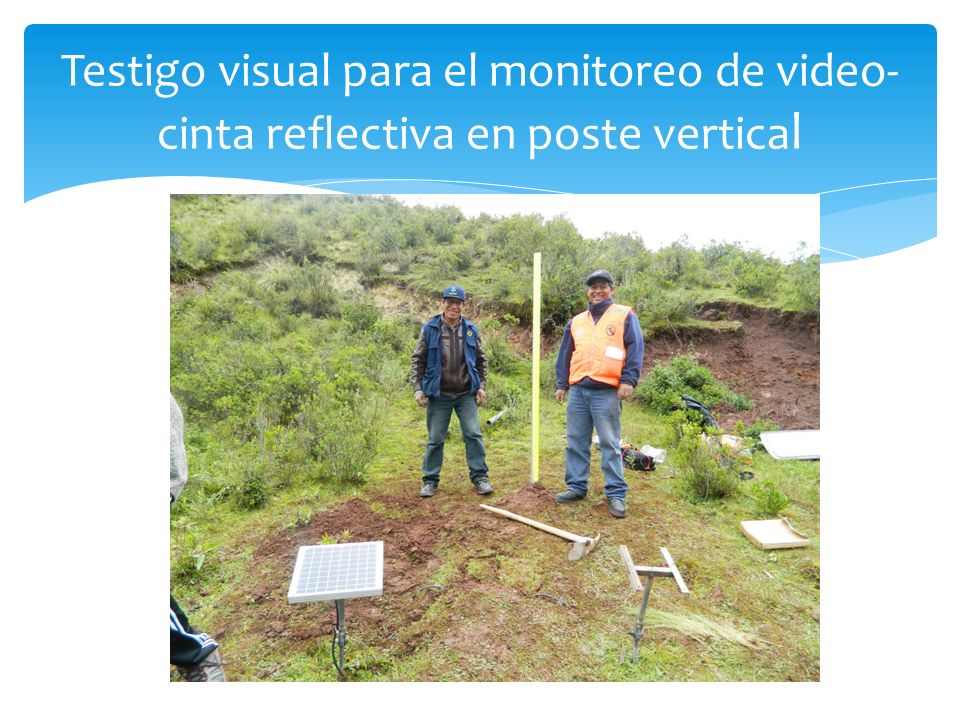

16 Testigo visual para el monitoreo de video- cinta reflectiva en poste vertica l

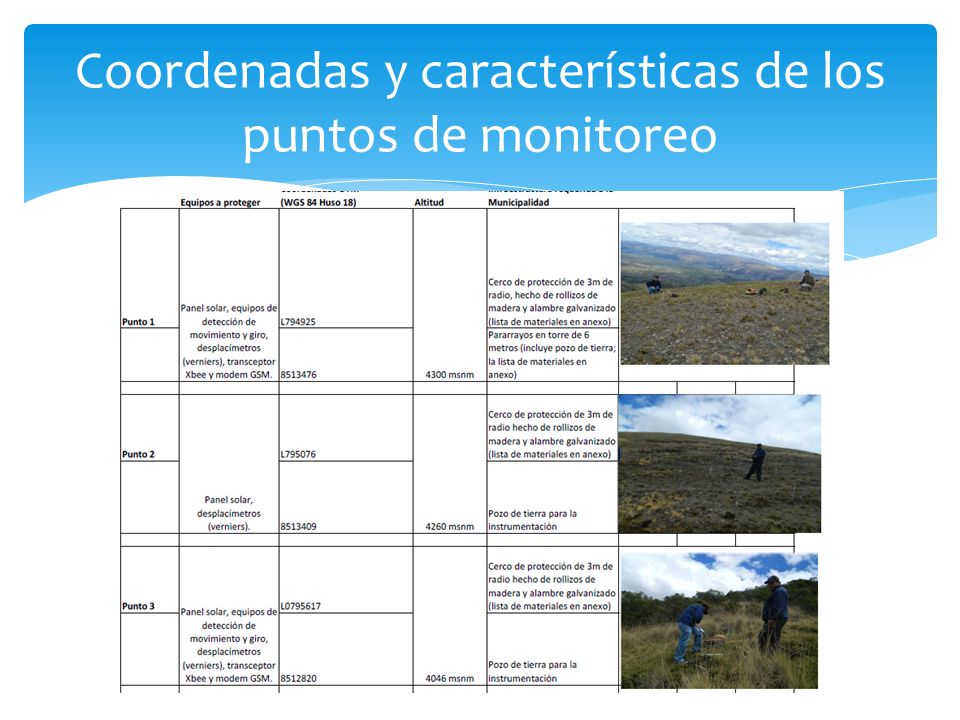

17 Coordenadas y características de los puntos de monitoreo

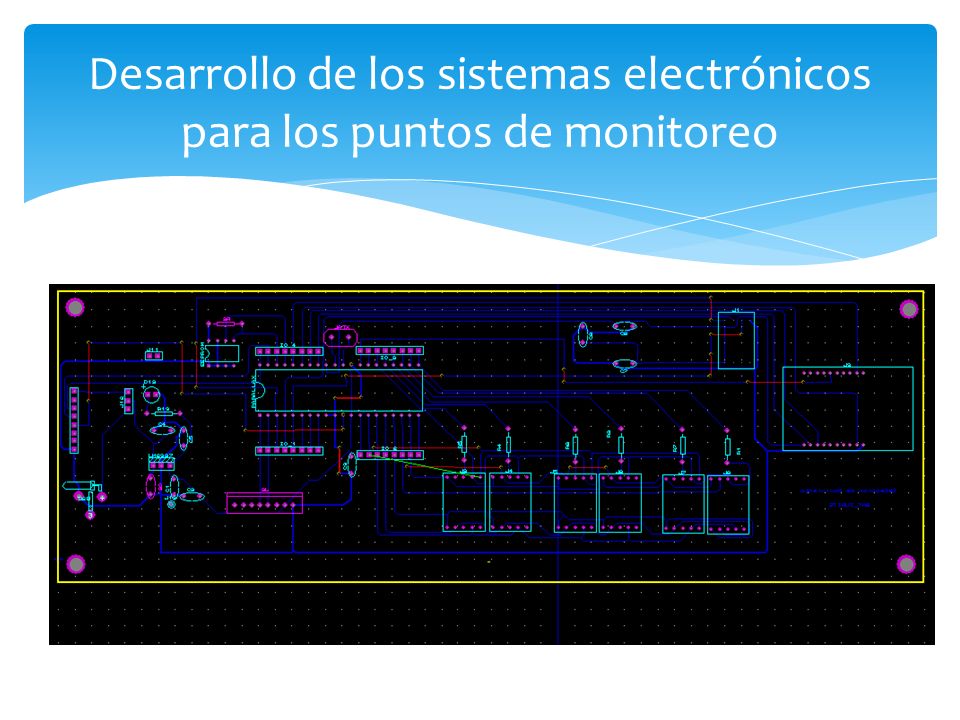

18 Desarrollo de los sistemas electrónicos para los puntos de monitoreo

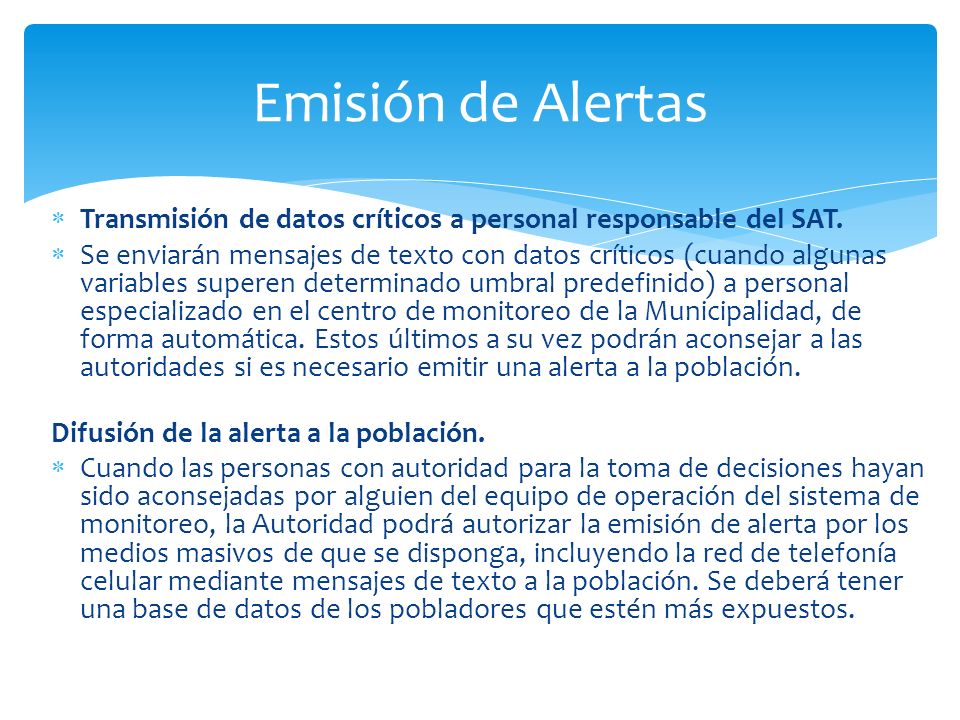

19  Transmisión de datos críticos a personal responsable del SAT.  Se enviarán mensajes de texto con datos críticos (cuando algunas variables superen determinado umbral predefinido) a personal especializado en el centro de monitoreo de la Municipalidad, de forma automática. Estos últimos a su vez podrán aconsejar a las autoridades si es necesario emitir una alerta a la población. Difusión de la alerta a la población.  Cuando las personas con autoridad para la toma de decisiones hayan sido aconsejadas por alguien del equipo de operación del sistema de monitoreo, la Autoridad podrá autorizar la emisión de alerta por los medios masivos de que se disponga, incluyendo la red de telefonía celular mediante mensajes de texto a la población. Se deberá tener una base de datos de los pobladores que estén más expuestos. Emisión de Alertas
