INSTALACIONES ELÉCTRICAS

Presentación del tema: "INSTALACIONES ELÉCTRICAS"— Transcripción de la presentación:

1 INSTALACIONES ELÉCTRICAS
VIVIENDAS DOMÓTICA VIVIENDAS AUTOSUFICIENTES

2

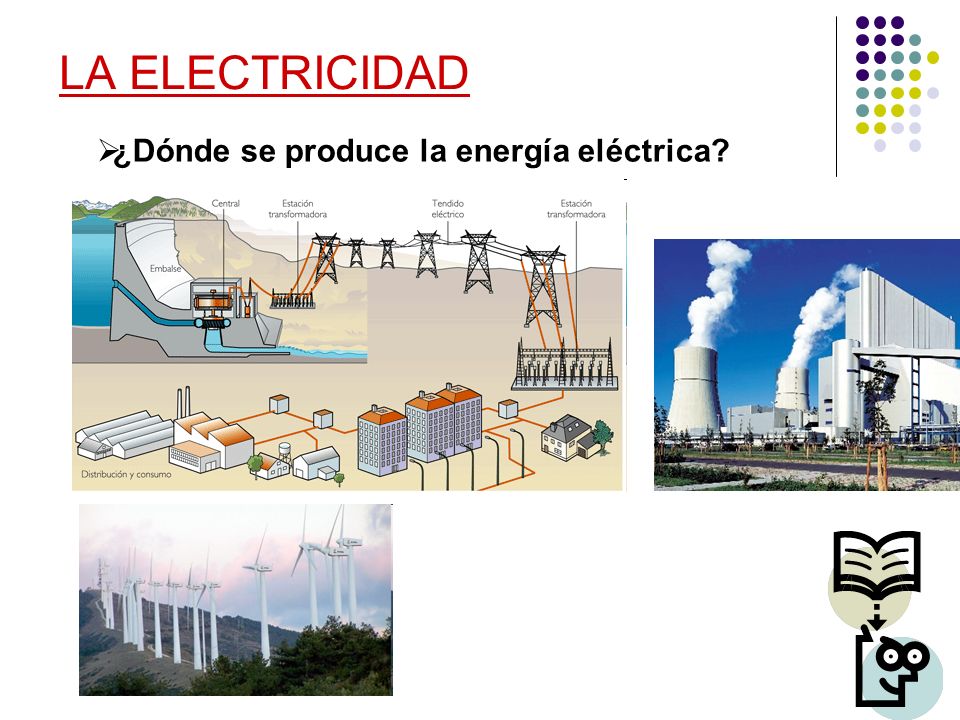

3 LA ELECTRICIDAD ¿Dónde se produce la energía eléctrica?

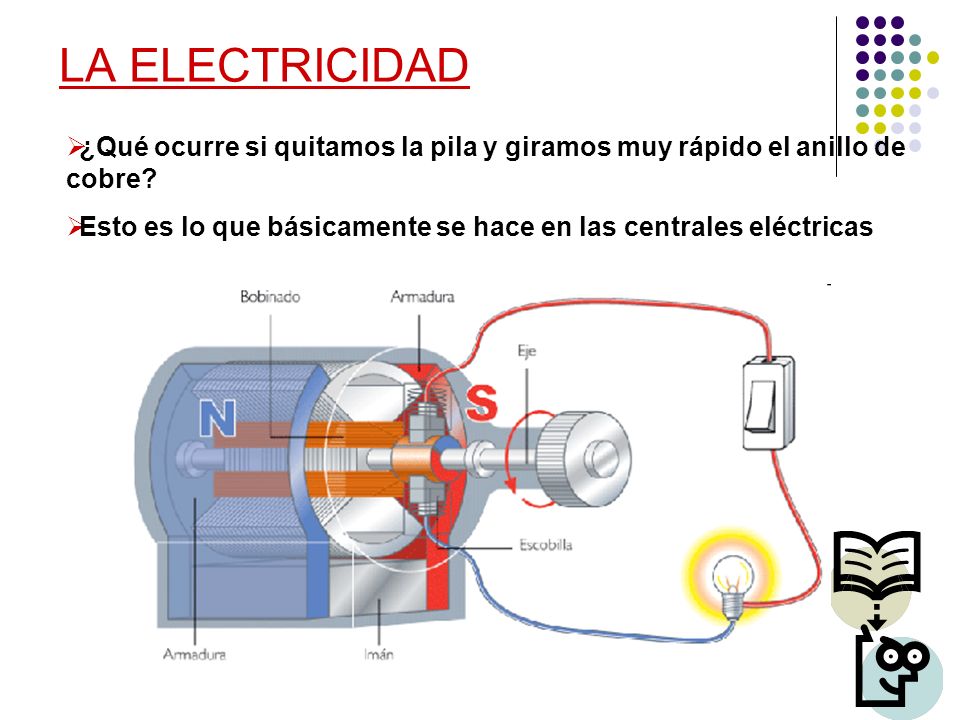

4 LA ELECTRICIDAD ¿Qué ocurre si quitamos la pila y giramos muy rápido el anillo de cobre? Esto es lo que básicamente se hace en las centrales eléctricas

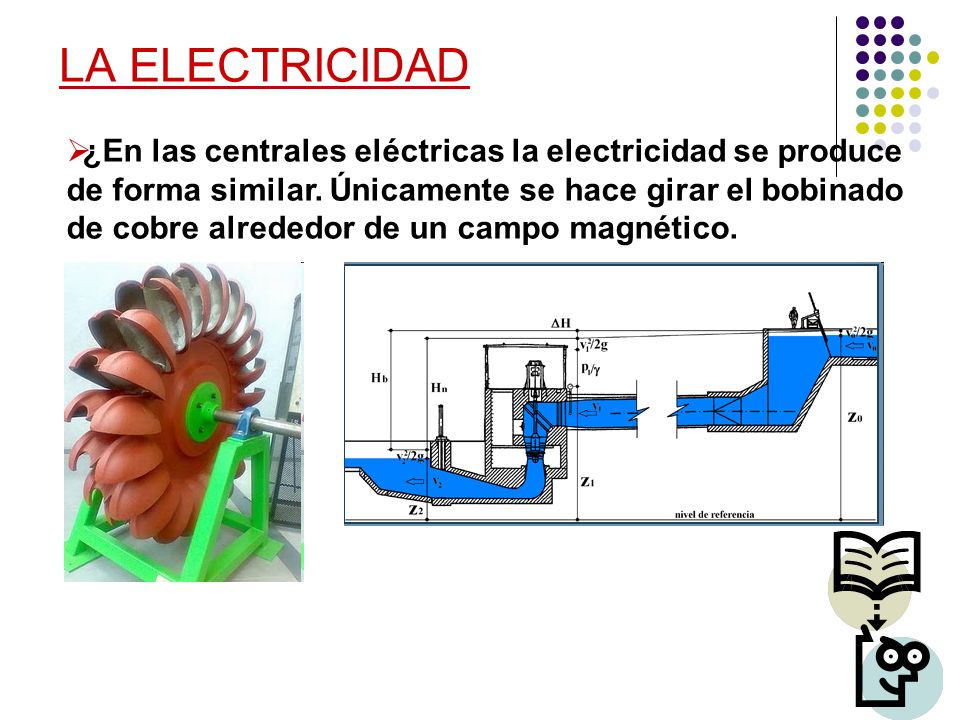

5 LA ELECTRICIDAD ¿En las centrales eléctricas la electricidad se produce de forma similar. Únicamente se hace girar el bobinado de cobre alrededor de un campo magnético.

6 LA ELECTRICIDAD En los aerogeneradores el proceso es el mismo

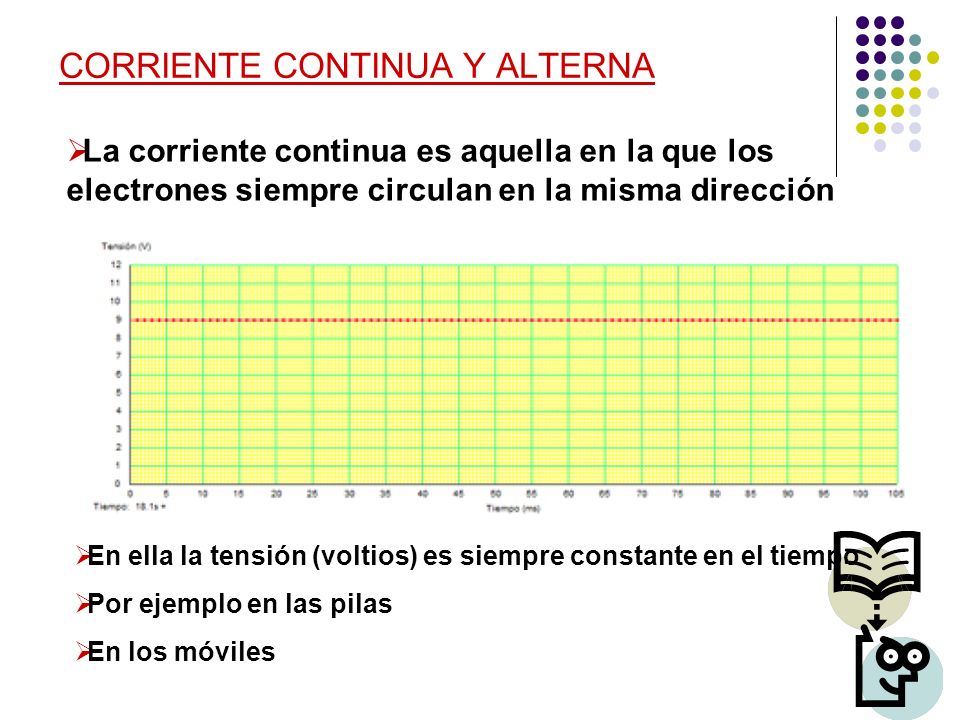

7 CORRIENTE CONTINUA Y ALTERNA
La corriente continua es aquella en la que los electrones siempre circulan en la misma dirección En ella la tensión (voltios) es siempre constante en el tiempo Por ejemplo en las pilas En los móviles

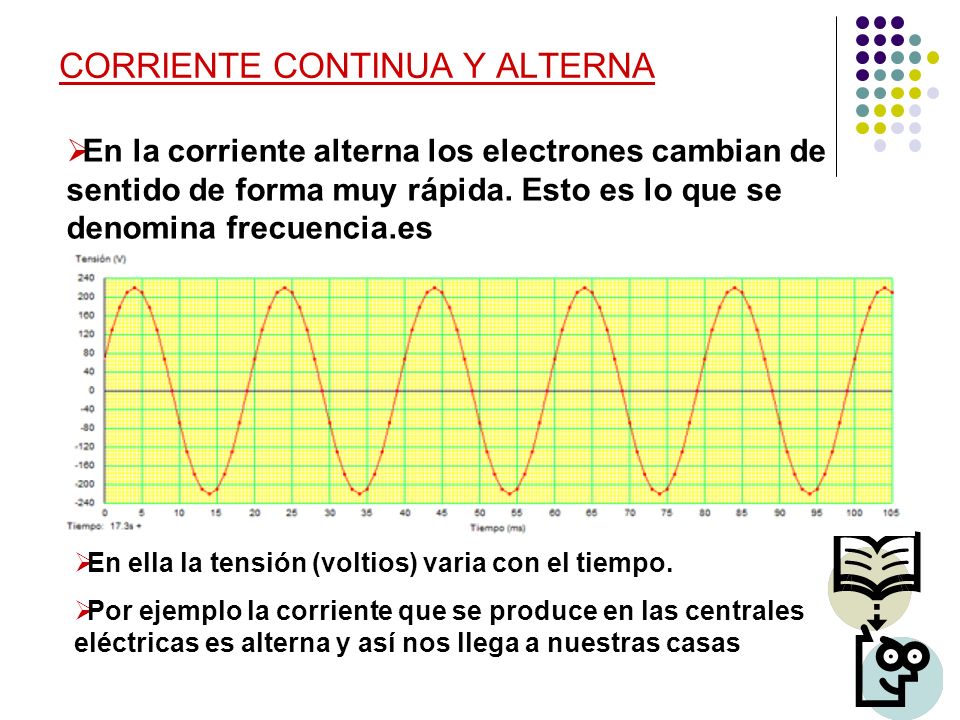

8 CORRIENTE CONTINUA Y ALTERNA
En la corriente alterna los electrones cambian de sentido de forma muy rápida. Esto es lo que se denomina frecuencia.es En ella la tensión (voltios) varia con el tiempo. Por ejemplo la corriente que se produce en las centrales eléctricas es alterna y así nos llega a nuestras casas

9 REDES DE TRANSPORTE Y DISTRIBUCIÓN
La energía eléctrica que sale de las centrales lo hace a tensiones muy altas v v. Según pasa por los diferentes centros de transformación se produce una reducción del voltaje. Tensión de consumo 220/380V

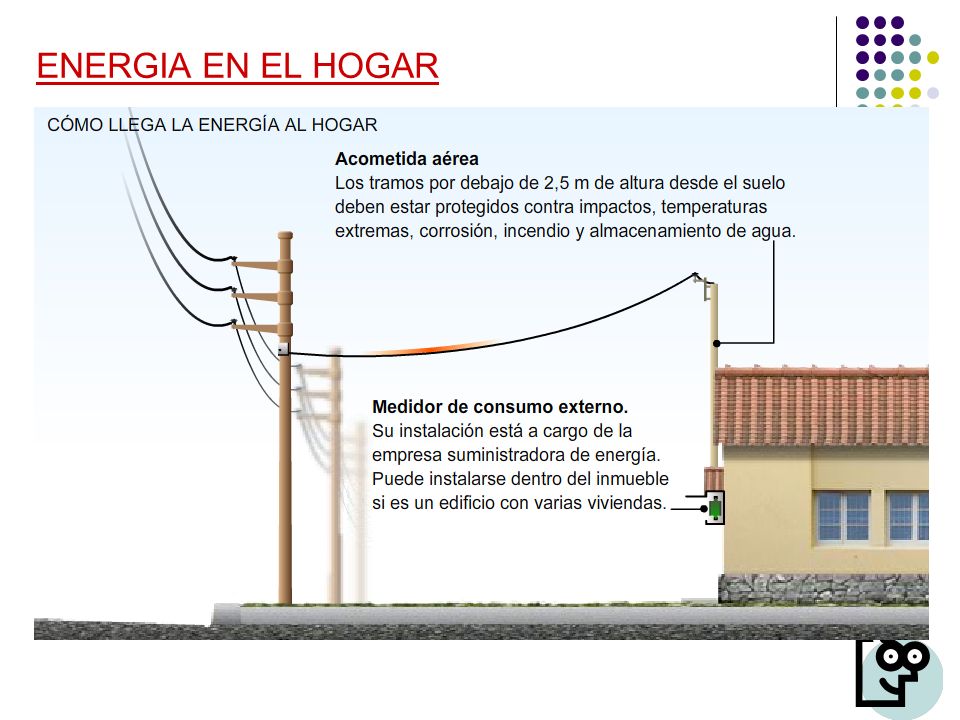

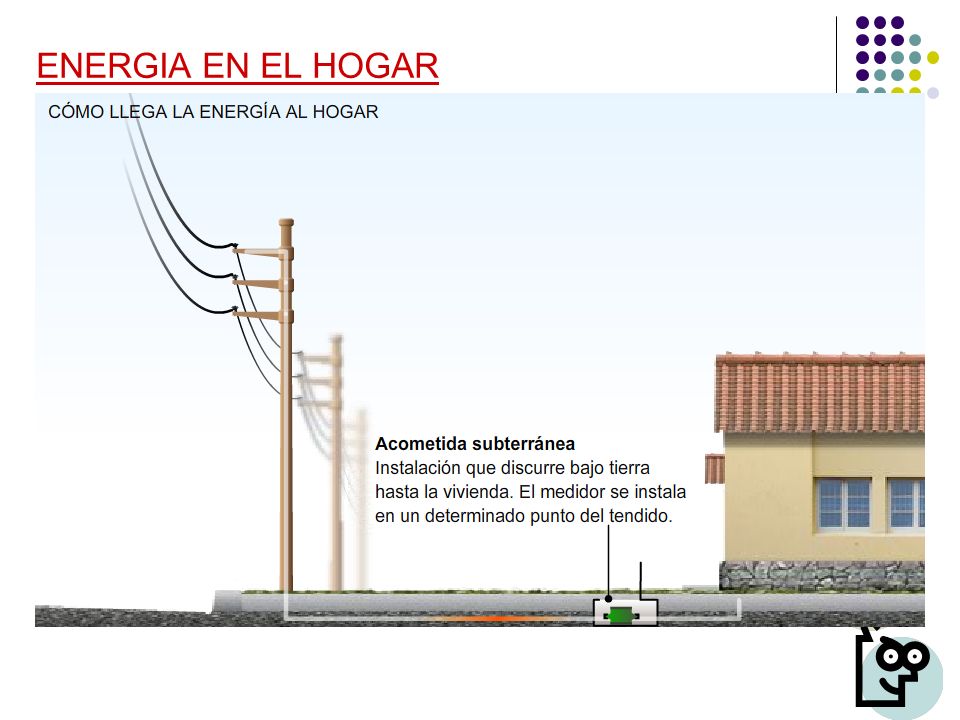

10 ENERGIA EN EL HOGAR

11 ENERGIA EN EL HOGAR

12 ENERGIA EN EL HOGAR

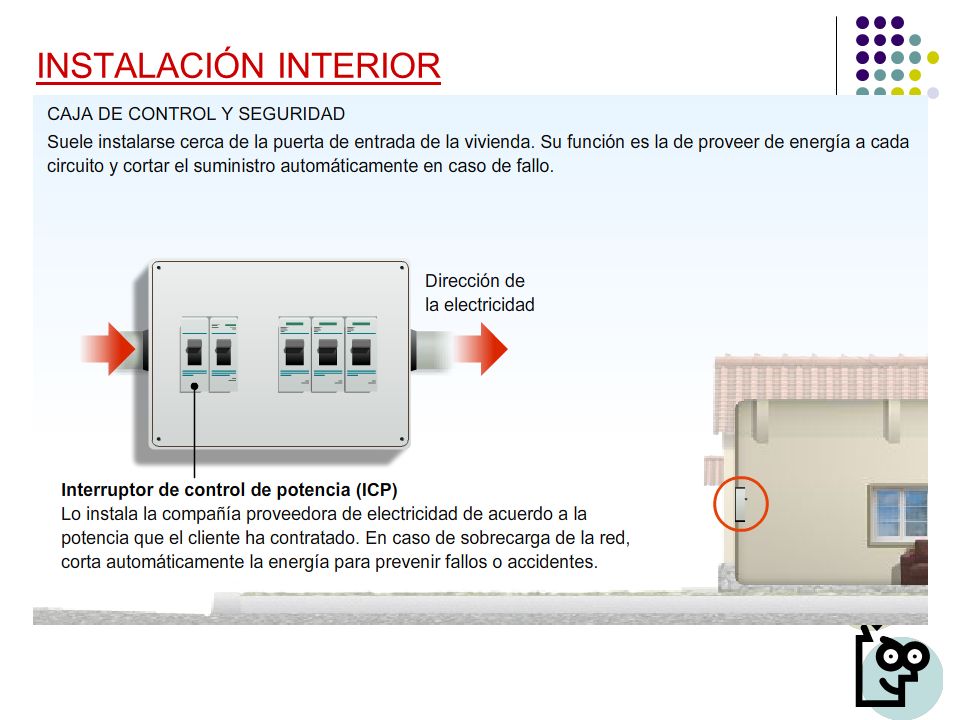

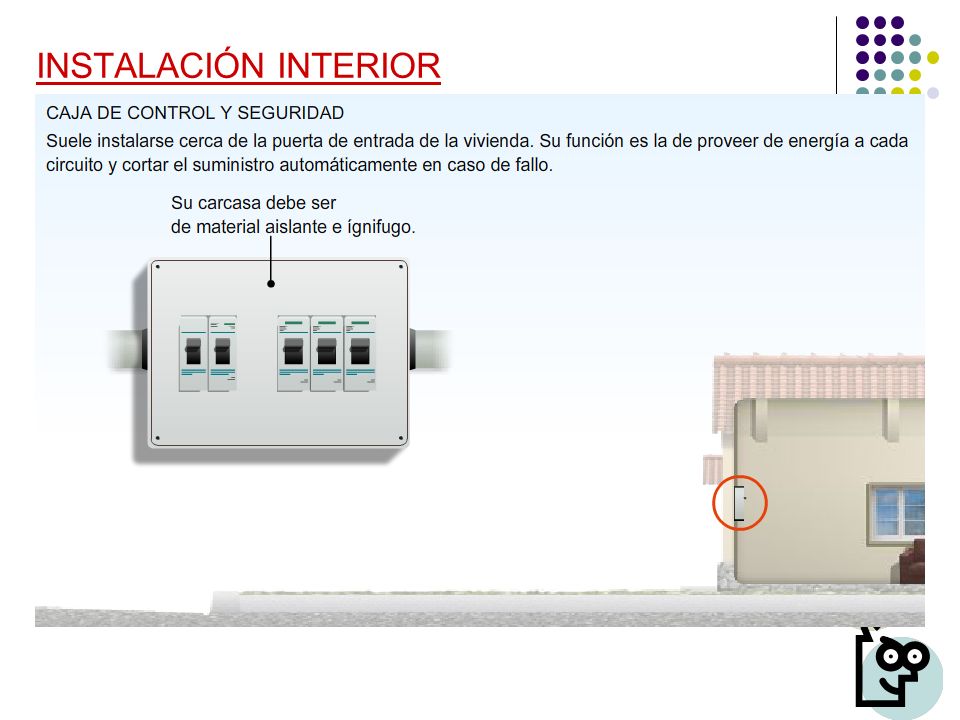

13 INSTALACIÓN INTERIOR

14 INSTALACIÓN INTERIOR

15 INSTALACIÓN INTERIOR

16 INSTALACIÓN INTERIOR

17 INSTALACIÓN INTERIOR

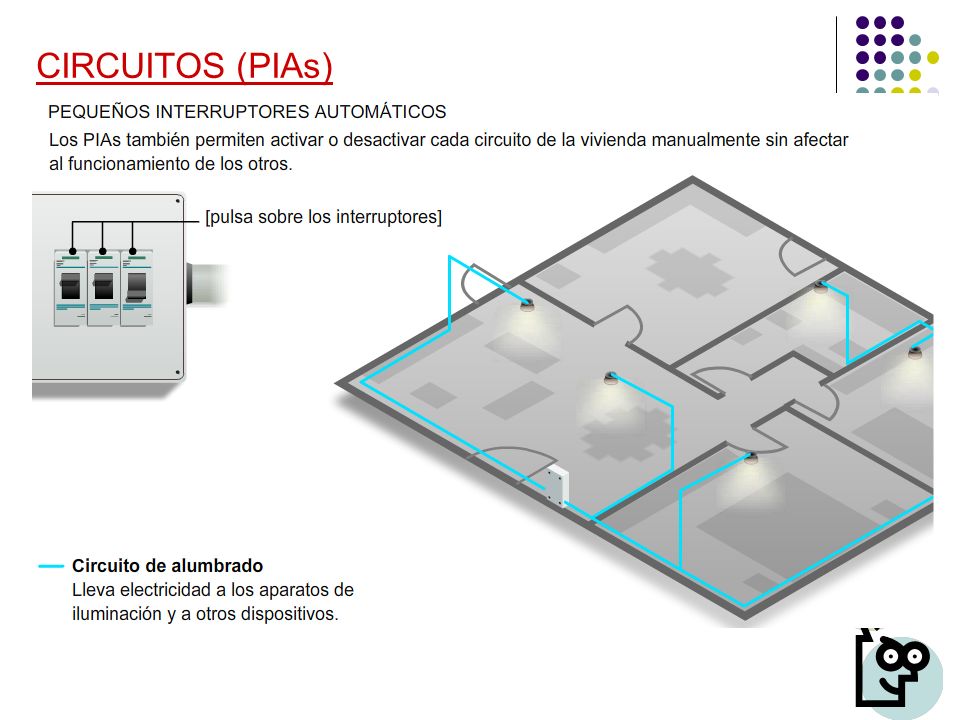

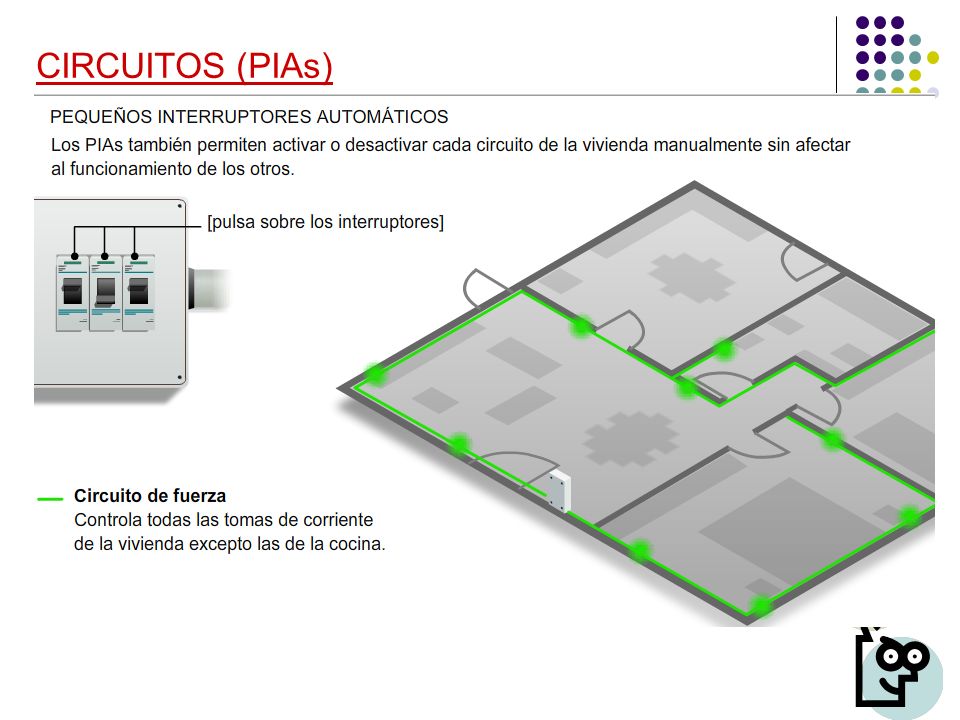

18 CIRCUITOS (PIAs)

19 CIRCUITOS (PIAs)

20 CIRCUITOS (PIAs)

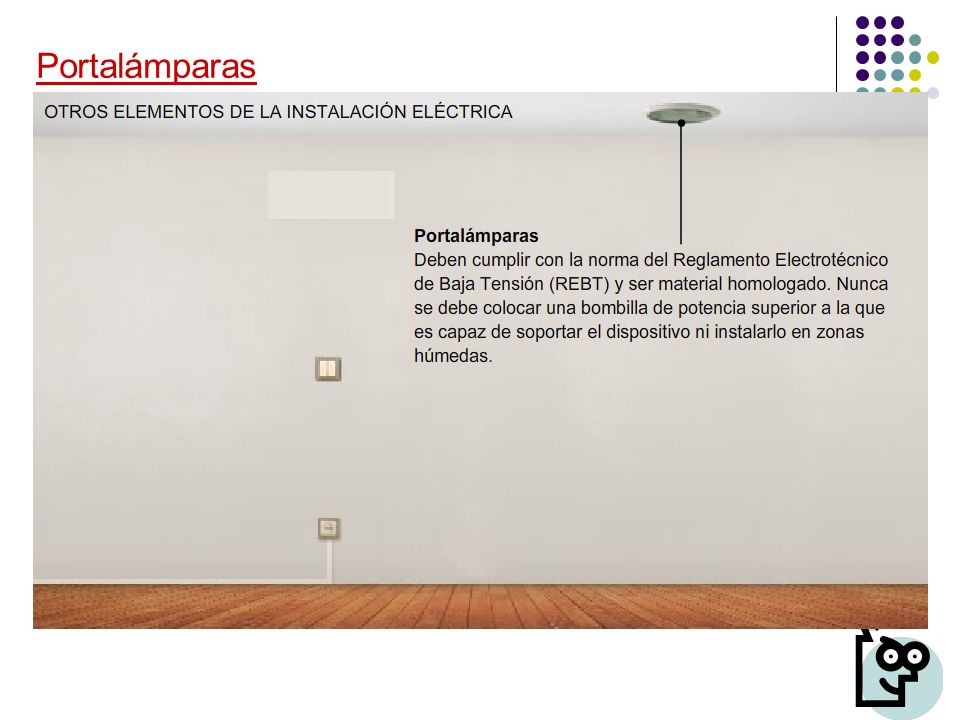

21 Portalámparas

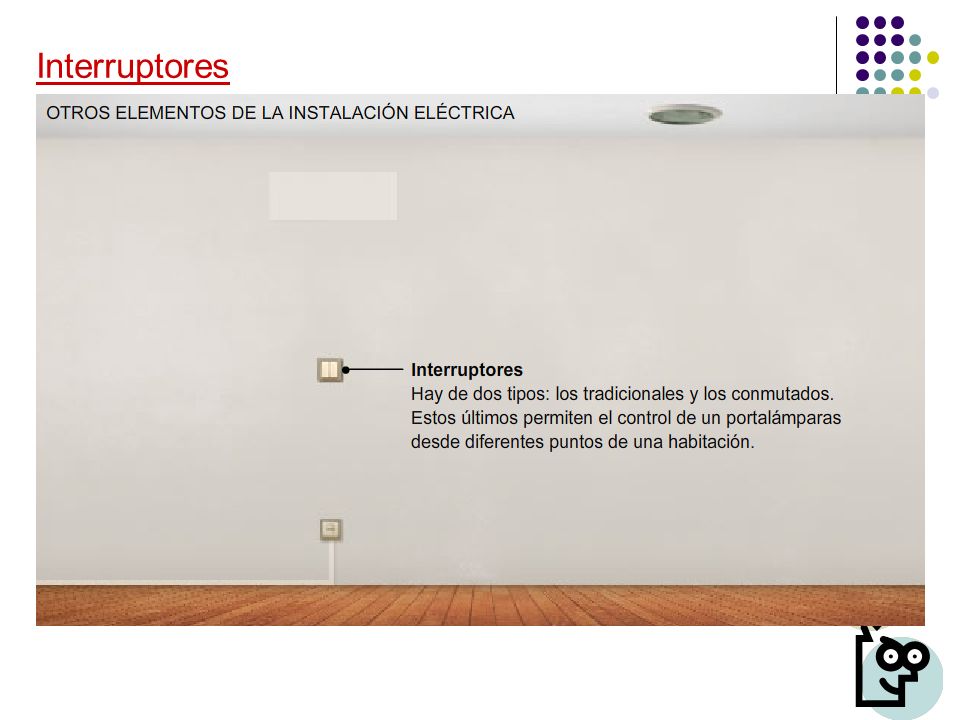

22 Interruptores

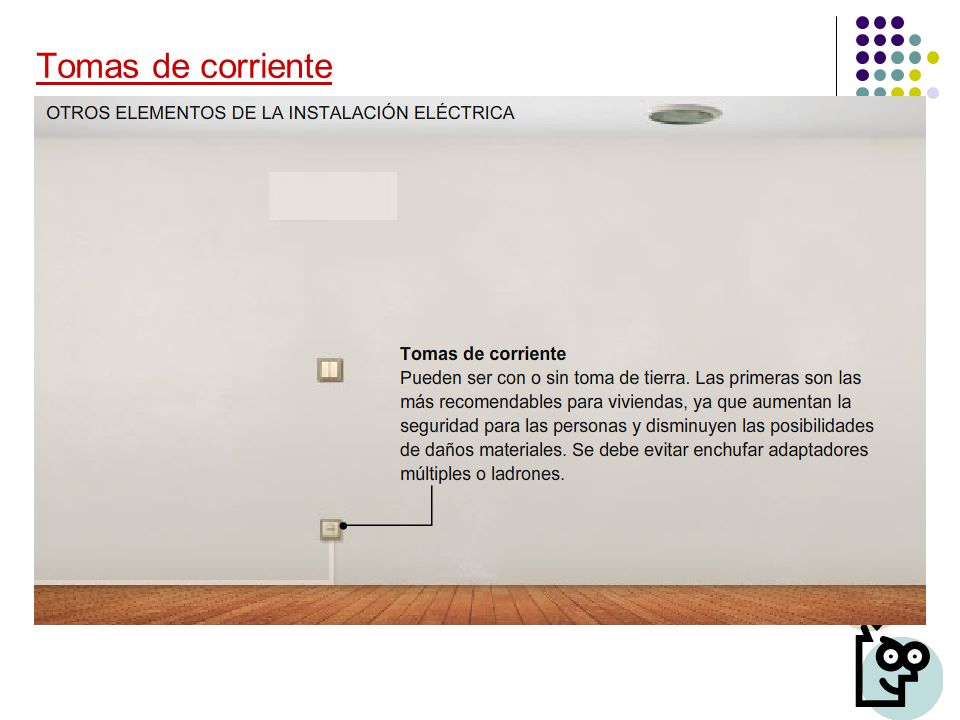

23 Tomas de corriente

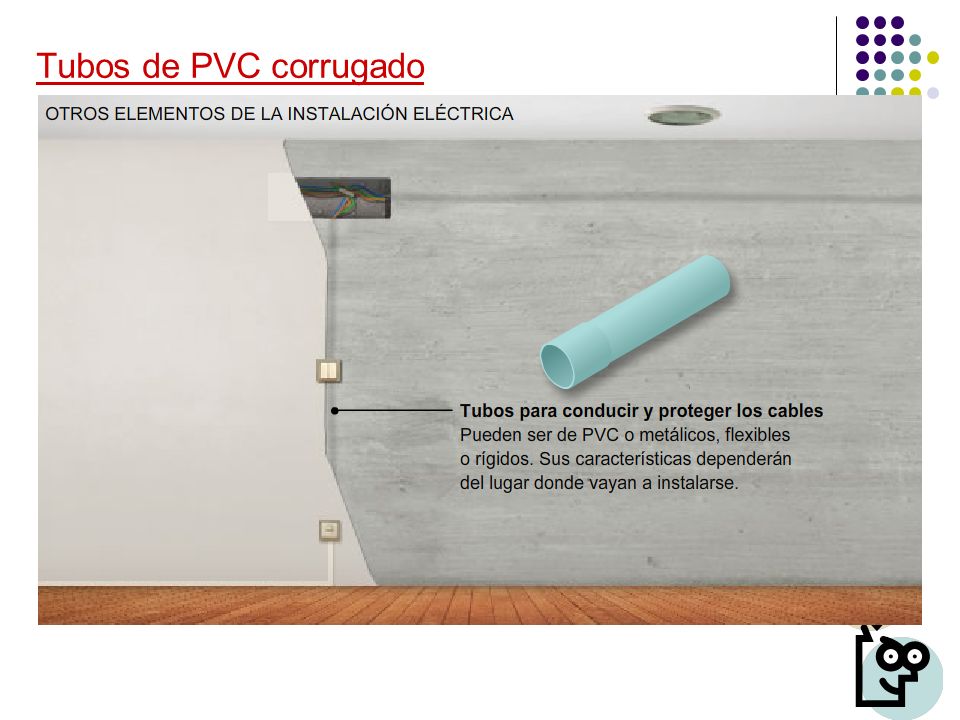

24 Tubos de PVC corrugado

25 Cajas de conexión

26 Conductores

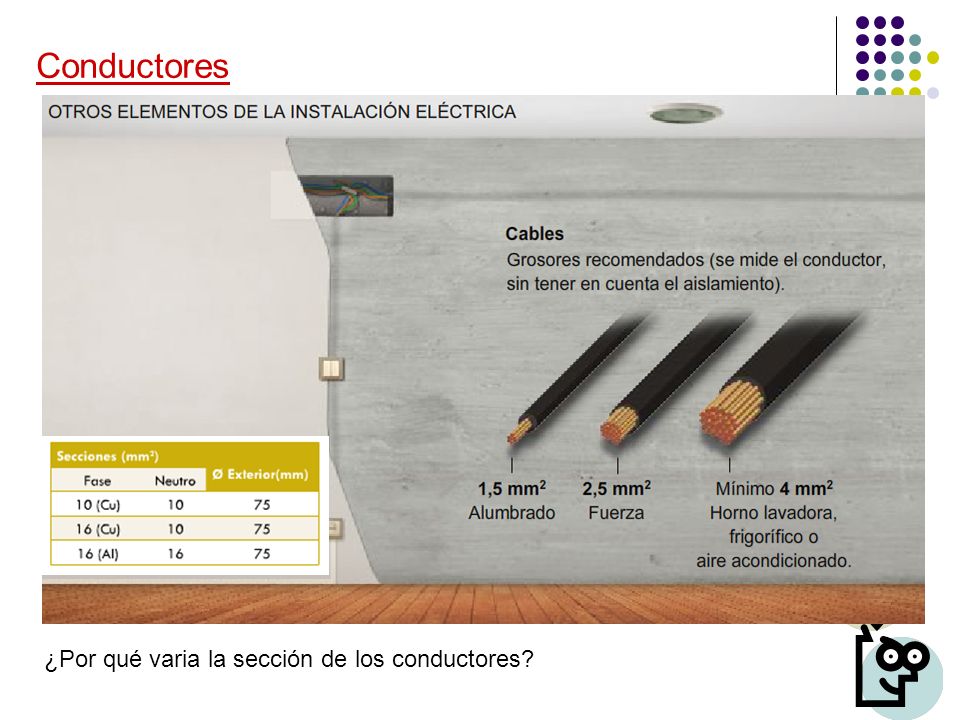

27 Conductores ¿Por qué varia la sección de los conductores?

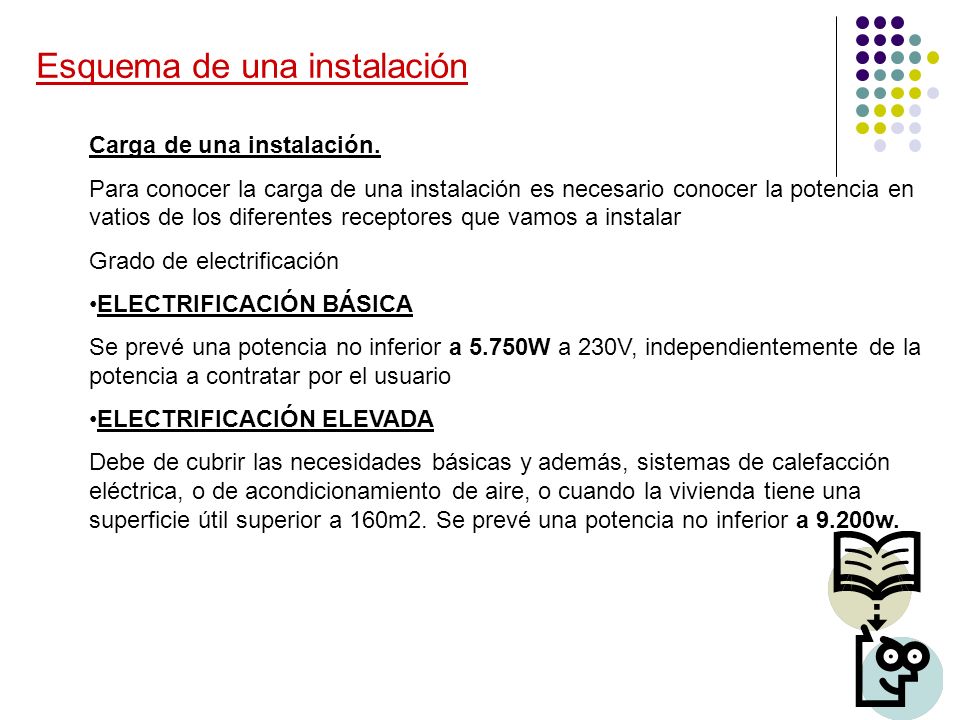

28 Esquema de una instalación
Carga de una instalación. Para conocer la carga de una instalación es necesario conocer la potencia en vatios de los diferentes receptores que vamos a instalar Grado de electrificación ELECTRIFICACIÓN BÁSICA Se prevé una potencia no inferior a 5.750W a 230V, independientemente de la potencia a contratar por el usuario ELECTRIFICACIÓN ELEVADA Debe de cubrir las necesidades básicas y además, sistemas de calefacción eléctrica, o de acondicionamiento de aire, o cuando la vivienda tiene una superficie útil superior a 160m2. Se prevé una potencia no inferior a 9.200w.

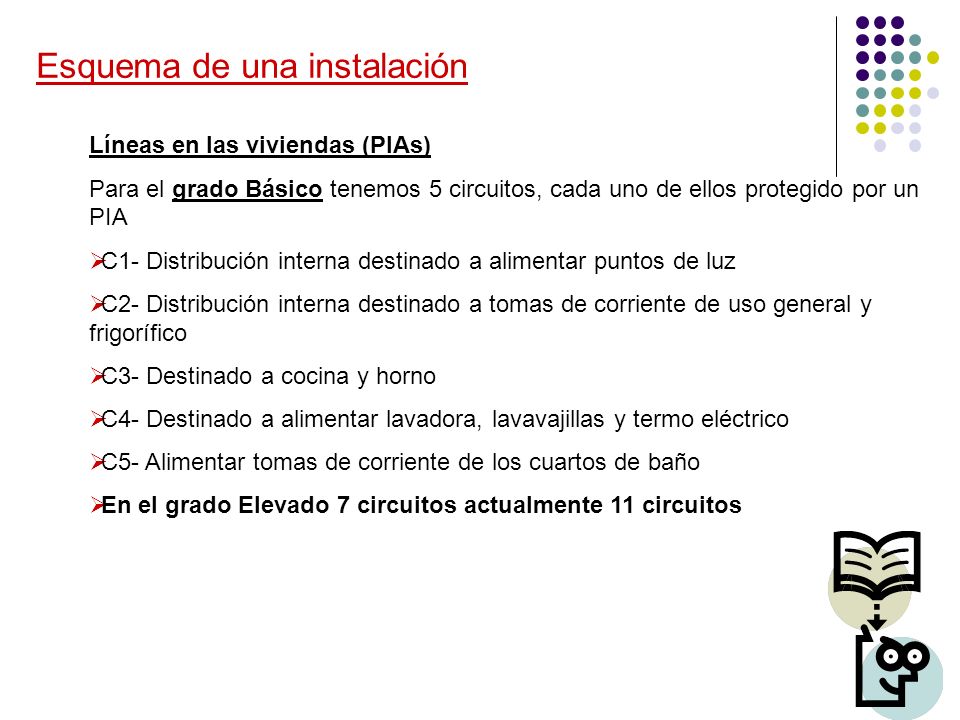

29 Esquema de una instalación
Líneas en las viviendas (PIAs) Para el grado Básico tenemos 5 circuitos, cada uno de ellos protegido por un PIA C1- Distribución interna destinado a alimentar puntos de luz C2- Distribución interna destinado a tomas de corriente de uso general y frigorífico C3- Destinado a cocina y horno C4- Destinado a alimentar lavadora, lavavajillas y termo eléctrico C5- Alimentar tomas de corriente de los cuartos de baño En el grado Elevado 7 circuitos actualmente 11 circuitos

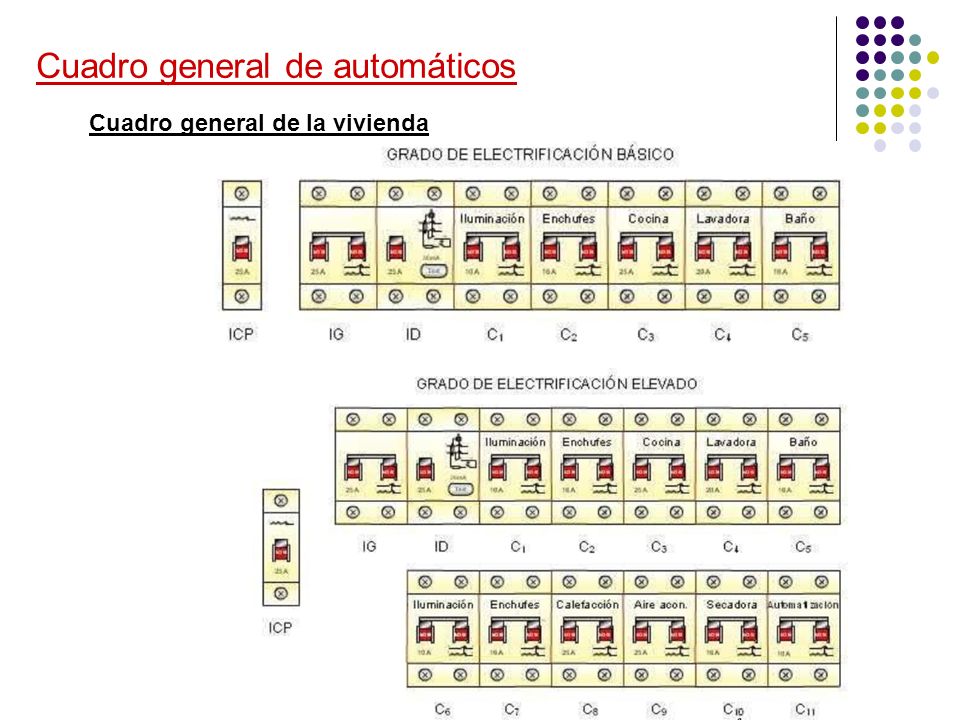

30 Cuadro general de automáticos
Cuadro general de la vivienda

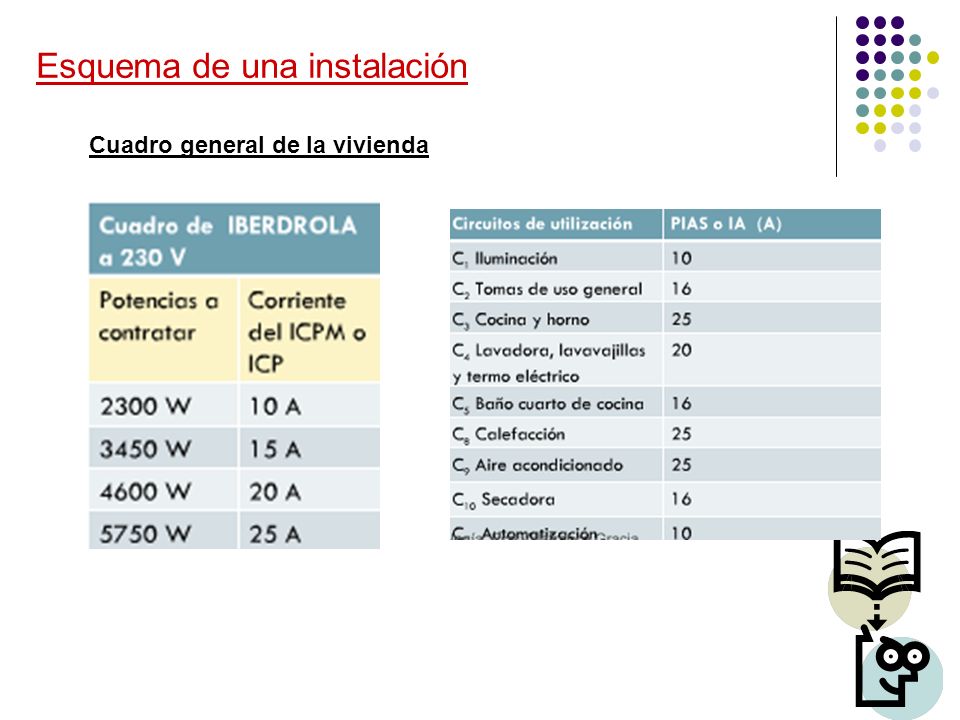

31 Esquema de una instalación
Cuadro general de la vivienda

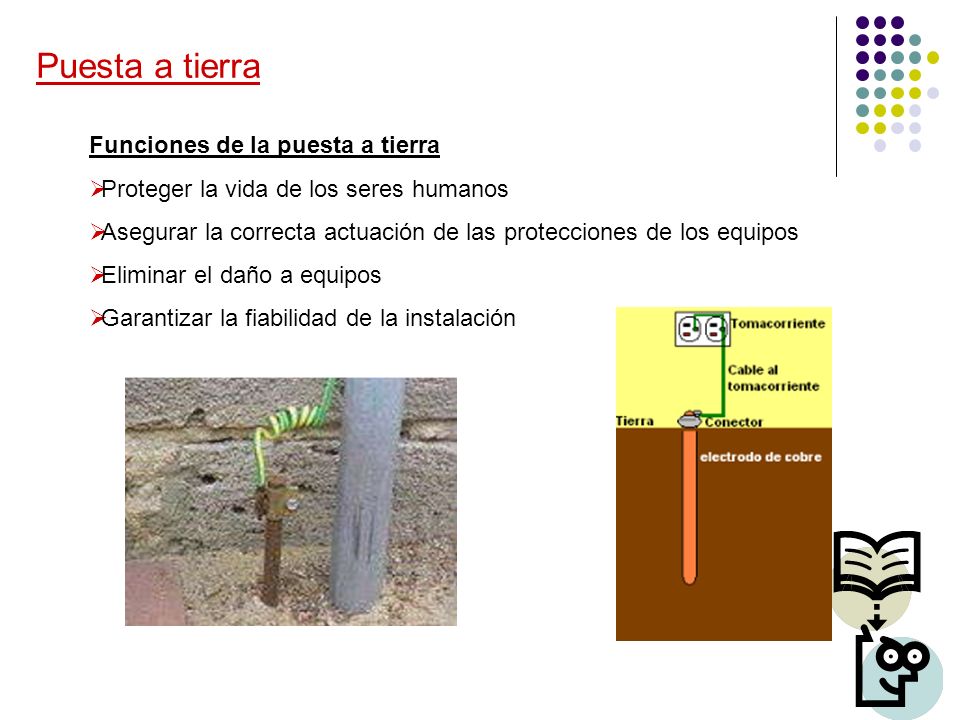

32 Puesta a tierra Funciones de la puesta a tierra
Proteger la vida de los seres humanos Asegurar la correcta actuación de las protecciones de los equipos Eliminar el daño a equipos Garantizar la fiabilidad de la instalación

33 Esquemas de la instalación interior
Objetivo Realizar un esquema de la instalación interior con todos los componentes necesarios.

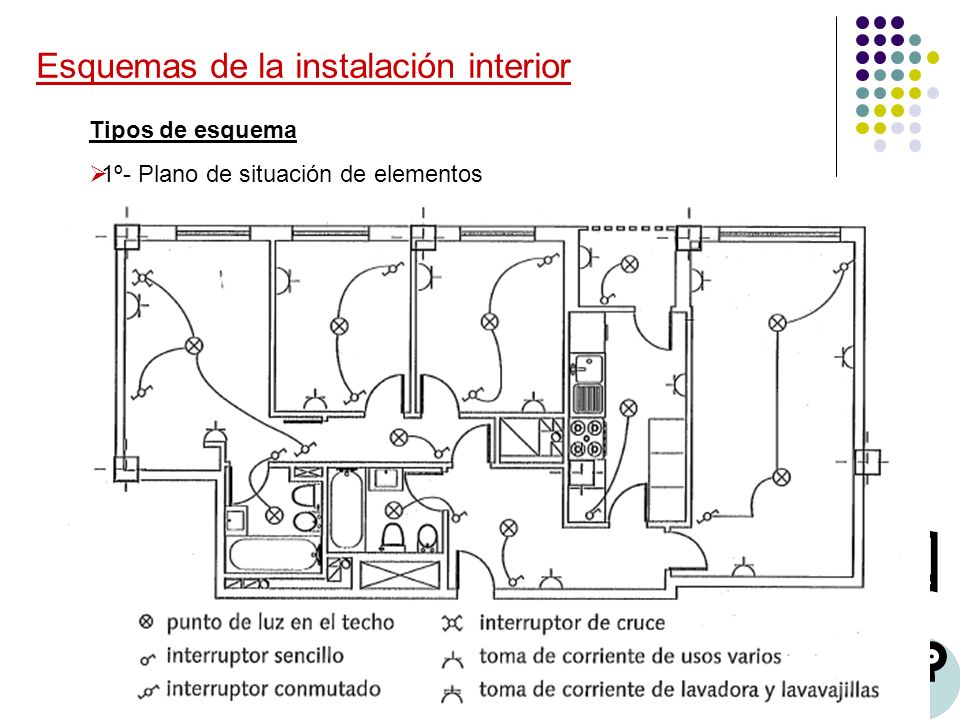

34 Esquemas de la instalación interior
Tipos de esquema 1º- Plano de situación de elementos

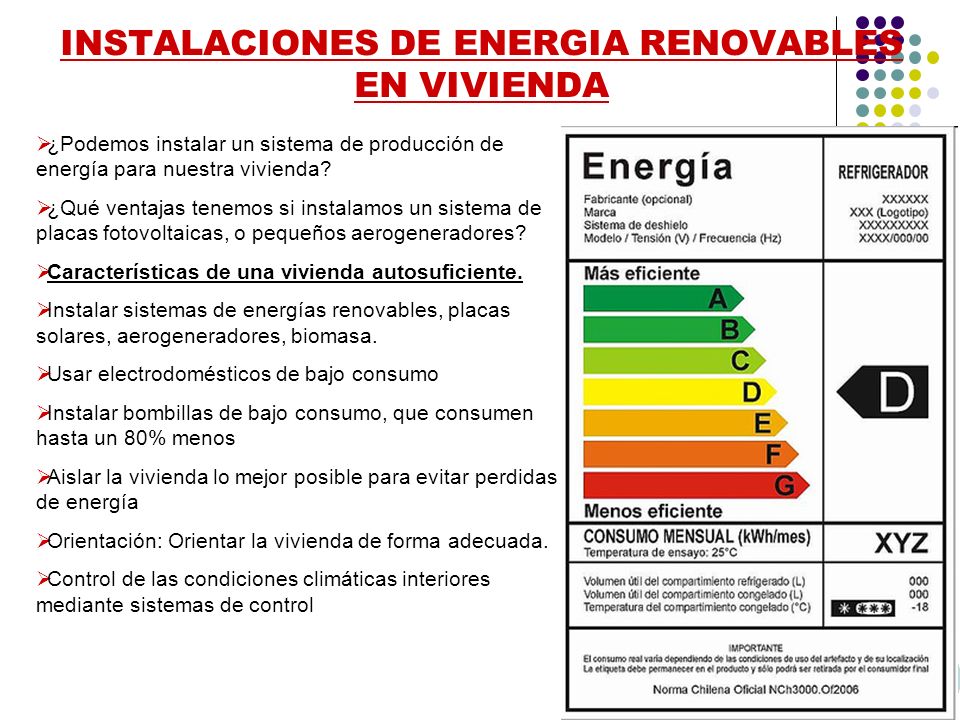

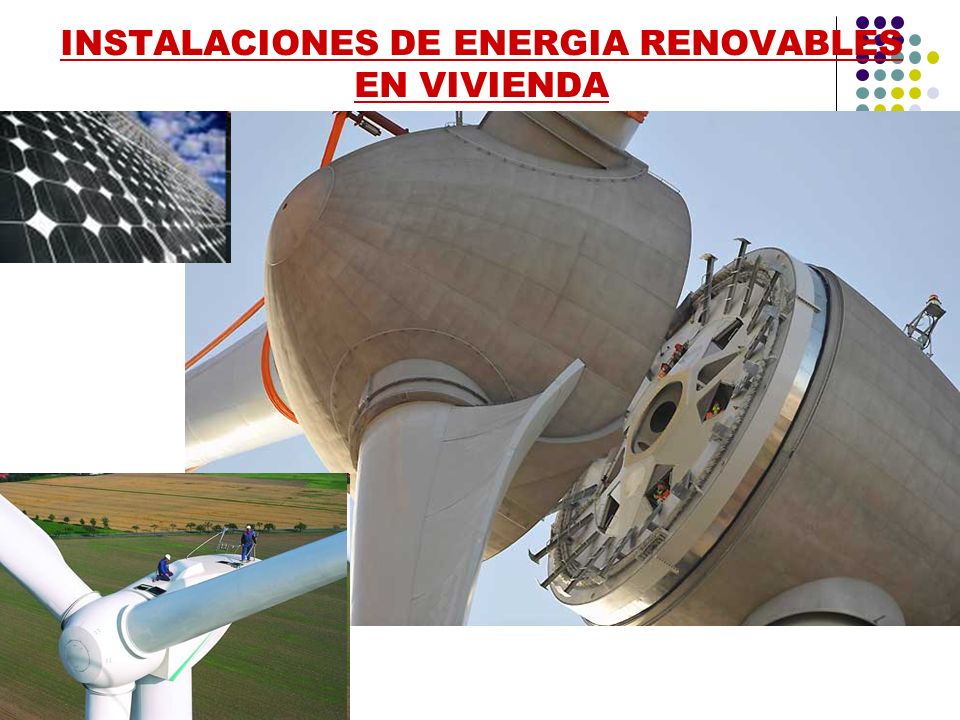

35 INSTALACIONES DE ENERGIA RENOVABLES EN VIVIENDA
¿Podemos instalar un sistema de producción de energía para nuestra vivienda? ¿Qué ventajas tenemos si instalamos un sistema de placas fotovoltaicas, o pequeños aerogeneradores? Características de una vivienda autosuficiente. Instalar sistemas de energías renovables, placas solares, aerogeneradores, biomasa. Usar electrodomésticos de bajo consumo Instalar bombillas de bajo consumo, que consumen hasta un 80% menos Aislar la vivienda lo mejor posible para evitar perdidas de energía Orientación: Orientar la vivienda de forma adecuada. Control de las condiciones climáticas interiores mediante sistemas de control

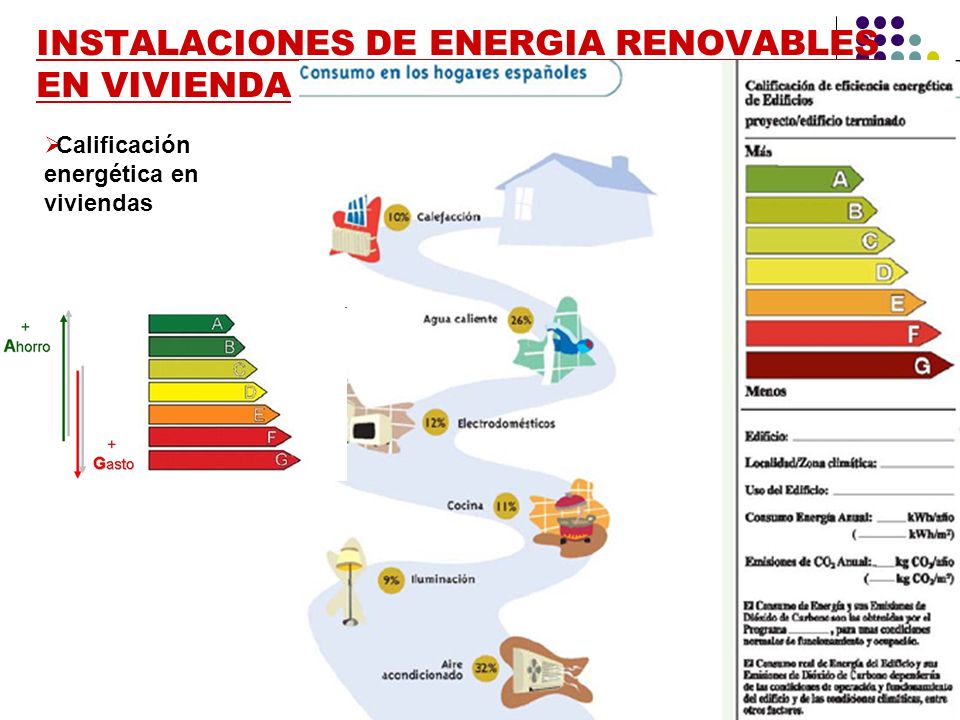

36 INSTALACIONES DE ENERGIA RENOVABLES EN VIVIENDA
Calificación energética en viviendas

37 INSTALACIONES DE ENERGIA RENOVABLES EN VIVIENDA

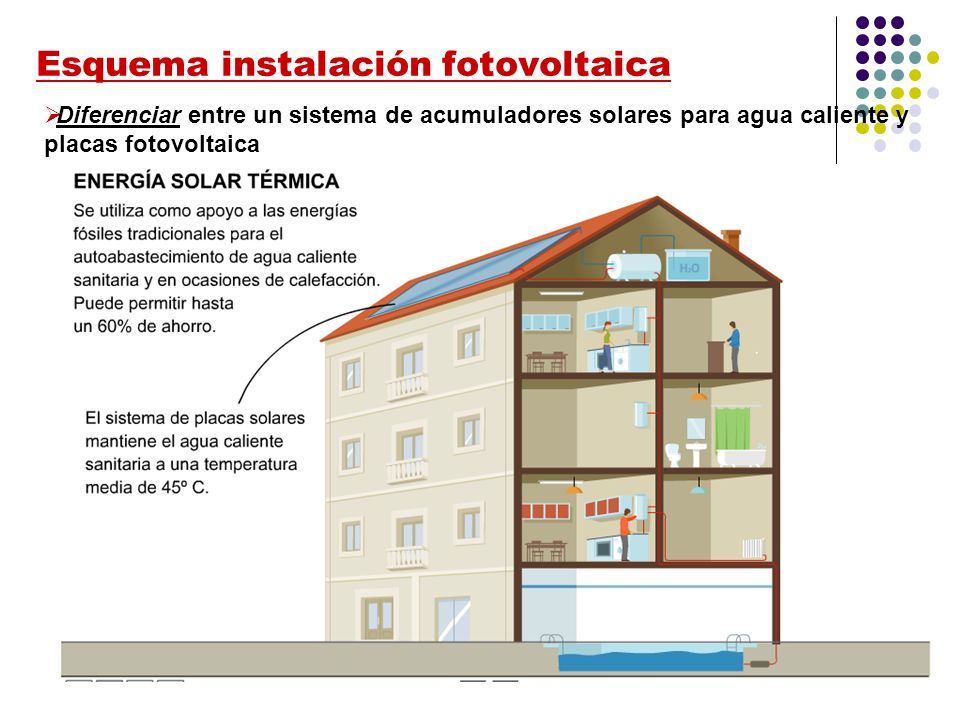

38 Esquema instalación fotovoltaica
Diferenciar entre un sistema de acumuladores solares para agua caliente y placas fotovoltaica

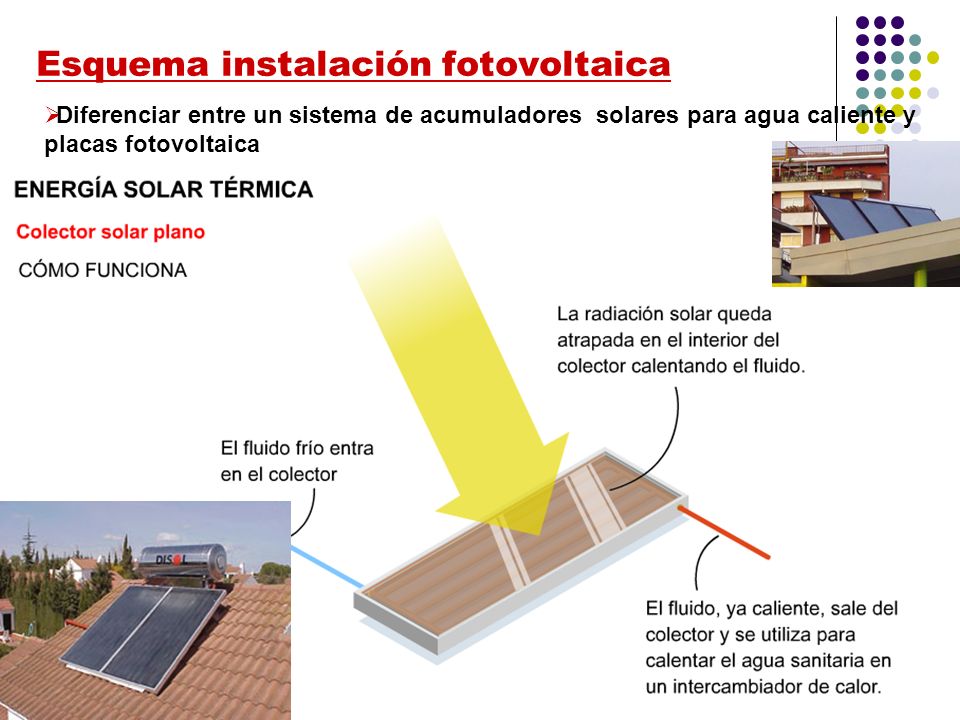

39 Esquema instalación fotovoltaica
Diferenciar entre un sistema de acumuladores solares para agua caliente y placas fotovoltaica

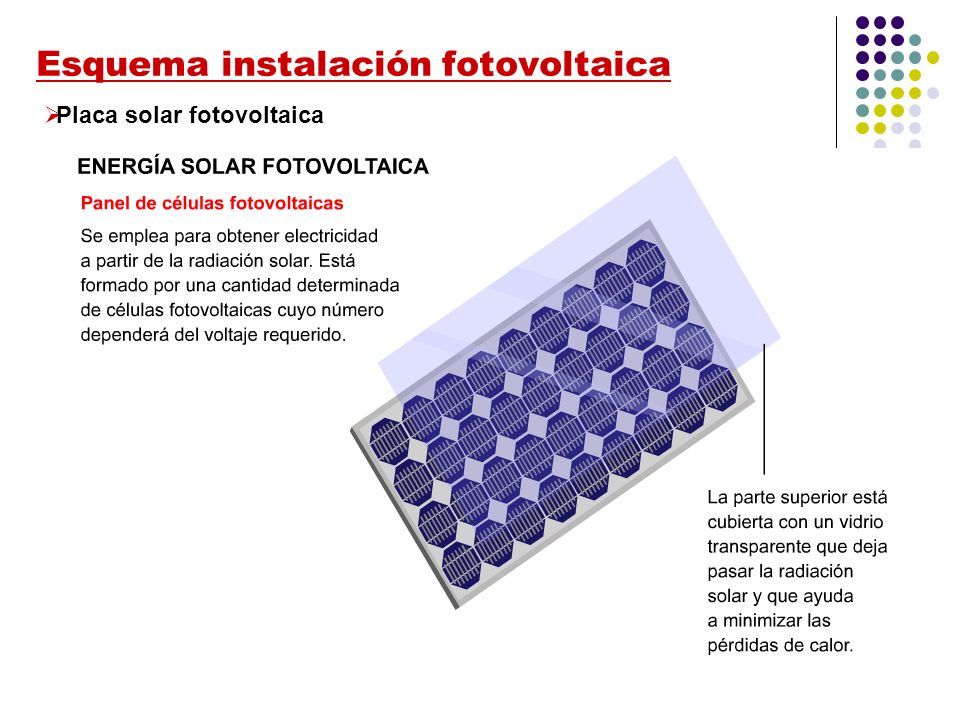

40 Esquema instalación fotovoltaica
Placa solar fotovoltaica

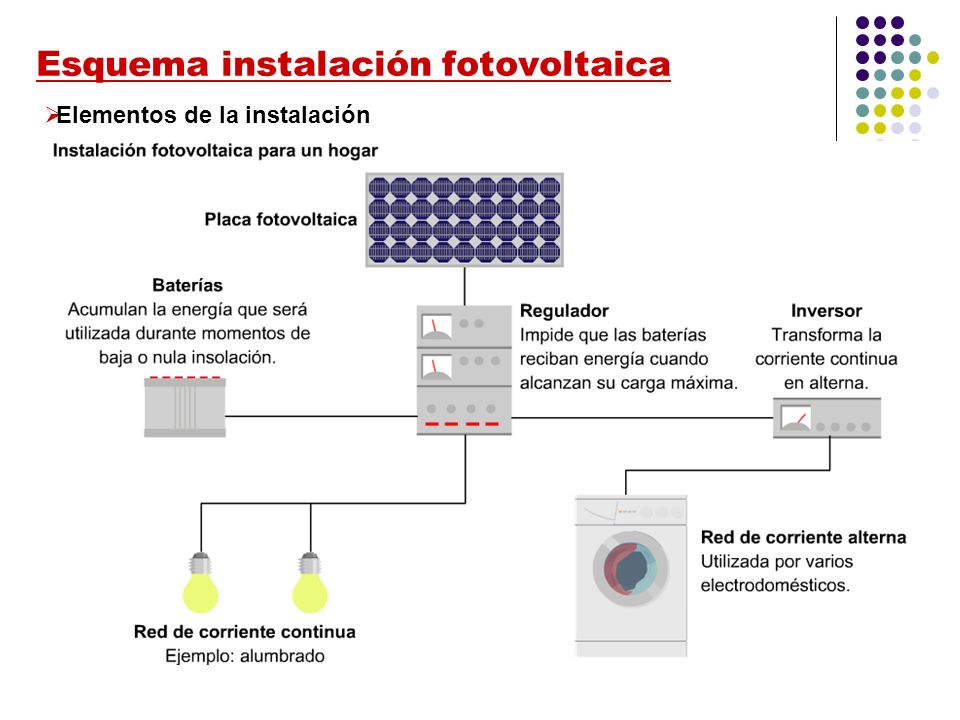

41 Esquema instalación fotovoltaica
Elementos de la instalación Los electrones saltan de un semiconductor a otro provocando un flujo de corriente eléctrica

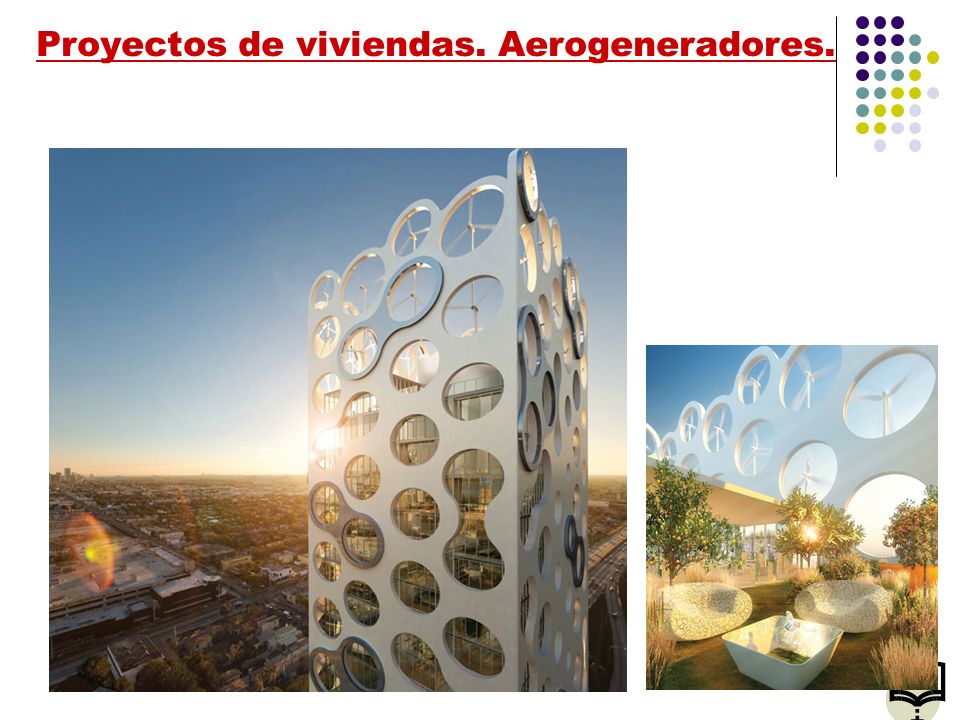

42 Proyectos de viviendas. Aerogeneradores.

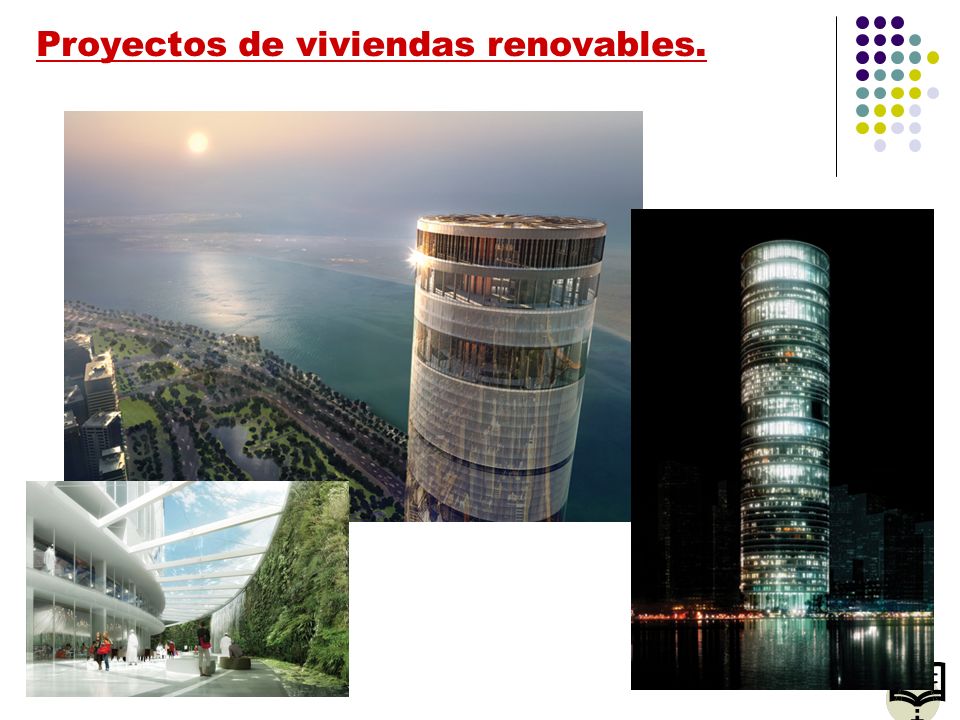

43 Proyectos de viviendas renovables.

44 Proyectos de viviendas renovables.
Sociópolis (Valencia) España

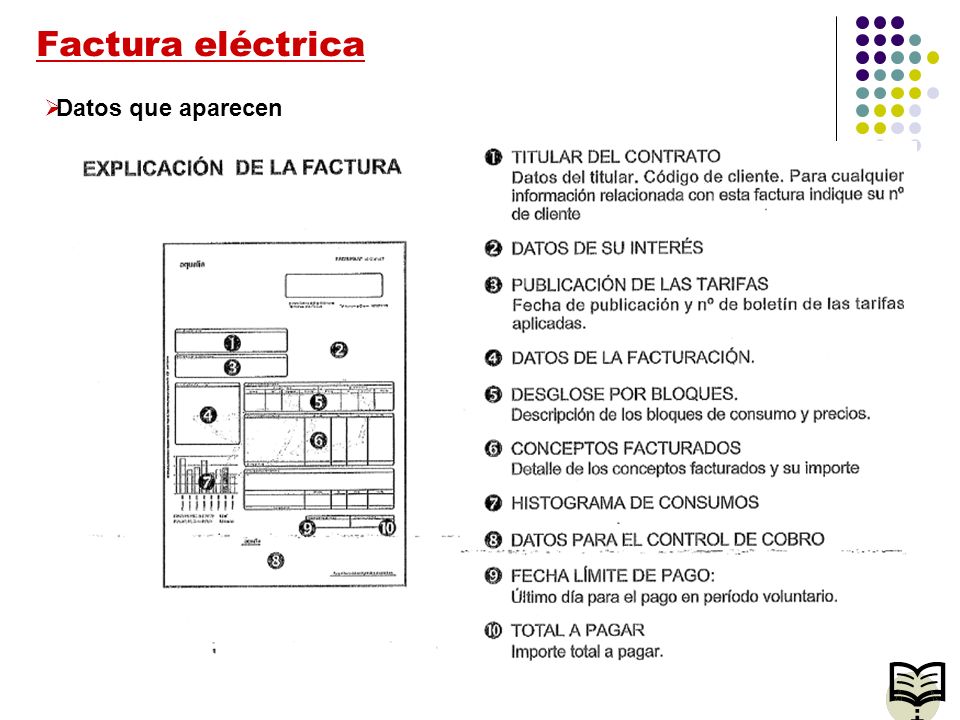

45 Factura eléctrica Datos que aparecen

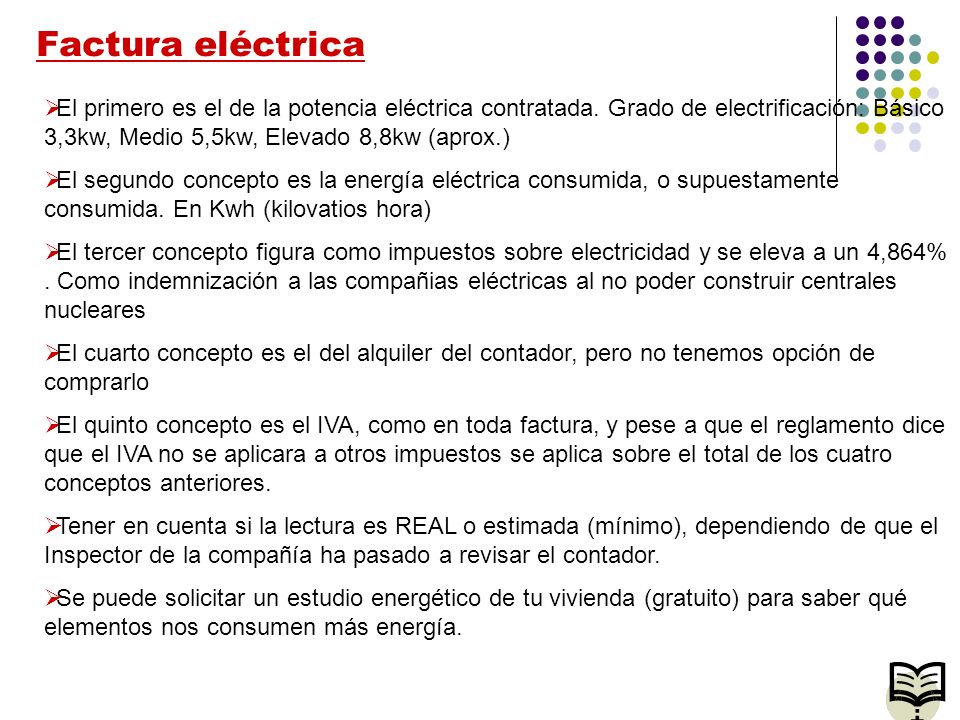

46 Factura eléctrica El primero es el de la potencia eléctrica contratada. Grado de electrificación: Básico 3,3kw, Medio 5,5kw, Elevado 8,8kw (aprox.) El segundo concepto es la energía eléctrica consumida, o supuestamente consumida. En Kwh (kilovatios hora) El tercer concepto figura como impuestos sobre electricidad y se eleva a un 4,864% . Como indemnización a las compañias eléctricas al no poder construir centrales nucleares El cuarto concepto es el del alquiler del contador, pero no tenemos opción de comprarlo El quinto concepto es el IVA, como en toda factura, y pese a que el reglamento dice que el IVA no se aplicara a otros impuestos se aplica sobre el total de los cuatro conceptos anteriores. Tener en cuenta si la lectura es REAL o estimada (mínimo), dependiendo de que el Inspector de la compañía ha pasado a revisar el contador. Se puede solicitar un estudio energético de tu vivienda (gratuito) para saber qué elementos nos consumen más energía.
