1 Valoración de Proyectos
Tekhne CIOCAD Cantidades de Obra Valoración de Proyectos Curso Básico de CIOCAD

2 Generalidades CIOCAD Tekhne
CIOCAD es una interfase entre un programa de dibujo (puede ser AutoCadR o FelixCadR) y CIO módulo de Presupuestos. Más... CIOCAD se encarga de leer los planos, adjudicándole atributos particulares del proyecto y así poder sacar cantidades de obra, valorizarlas, y enviarlas al presupuesto. Más... La característica más importante de CIOCAD es que no exige que el dibujo se haya hecho con algún condicionamiento previo. Esto quiere decir, que no importa como se dibujo o cuando se dibujo; ni tampoco quien hizo el dibujo; CIOCAD es capaz de medir en cualquier dibujo. Curso Básico de CIOCAD

3 Generalidades CIOCAD Tekhne
Como requirimientos míinimos para poder inciar con este curso el usuario debe tener conocimientos básicos de los comandos de AutoCadR o FelixCadR como por ejemplo: como moverse dentro del sistema, manejo del concepto de capas, como dibujar líneas, manejo de zoom, herramientas básicas, etc. Más... Tambíen como recomendación general sugerimos hacer primero el curso de Presupuestos de CIO y trabajar con él un poco. Así se capta más facilmente la forma como trabaja la interfase. Más... Es importante tener claro los conceptos de: áreas de trabajo, manejo de las bases de datos, y conceptos básicos de presupuestación. Curso Básico de CIOCAD

4 Generalidades CIOCAD Tekhne
Una recomendación primordial, es que se cree y se arme la estructura del presupuesto en CIO con anterioridad, por lo menos a nivel de subcapítulos, antes de empezar la medición. Más... No es algo obligatorio, porque incluso sólo con tener el título del proyecto se puede empezar a enviar información al presupuesto. Pero, si tenemos una estructura definida, trabajaremos de una forma más organizada desde un principio. Curso Básico de CIOCAD

5 Accediendo a CIOCAD Tekhne
CIOCAD es una aplicación que corre dentro AutoCadR o FelixCadR en versiones profesionales únicamente. Más... El primer paso es cargar el CIOCAD siempre que se acceda a AutoCadR o a FelixCadR con el ícono CIOCAD, o con el comando (arxload “ciocad.arx”) en AutoCadR o (xload “ciocad.dll”) en FelixCadR. Más... El segundo paso es abrir el dibujo y comenzar a adecuarlo para facilitar su medición. Por ejemplo se deben apagar las capas que no se necesiten. Se debe ajustar el dibujo al tamaño adecuado para visualizarlo y movernos facilmente dentro de el. Curso Básico de CIOCAD

6 Accediendo a CIOCAD Tekhne
Ahora podemos llamar el CIOCAD con este ícono, o teclear el comando cio y aparece la pantalla de acceso. Más... Aquí pide el área de trabajo que se está utilizando en CIO; o sea la base de datos que está usando el presupuesto que estamos haciendo. En este caso es Datos que es la que usa el programa por defecto. Más... Nombre del usario que está utilizando el sistema en CIO y que por defecto es Admin. Más... Clave del usario que tambíen es la que utiliza el usuario en CIO y que por defecto es Se confirma con Ok. Curso Básico de CIOCAD

7 Accediendo a CIOCAD Tekhne
Ahora se debe escoger el proyecto en el cual se va a trabajar y confirmar con OK. Más... Aparece la pantalla principal de trabajo con esta alarma Confirmar configuración en uso. Es muy importante tenerla en cuenta y entender a que se refiere. Más... El programa está pidiendo que convalidemos la escala del dibujo con la escala predeteminada en CIOCAD. Curso Básico de CIOCAD

8 Configuración de CIOCAD
Tekhne Configuración de CIOCAD Por ejemplo, si una unidad del dibujo equivale a 100 cms, o sea 1 metro, esta será la configuración apropiada. Se está asumiendo que el dibujo está en escala 1:100 Más... Un ejemplo diferente es, si se asume que el dibujo está esc: 1:200, entonces tendriamos que escribir 200 cms. en la unidad de dibujo. Más... La mejor forma de convalidarlo es hacer un “dist” en el dibujo sobre cualquier segmento y hacer la misma medición con la función línea de CIOCAD y si coinciden es porque esta bíen configurado. Curso Básico de CIOCAD

9 Capas en CIOCAD Tekhne CIOCAD genera automaticamente 3 capas:
Una temporal que se encarga de mostrar el recorrido de la medicion que se esta haciendo. Otra para areas y volumenes que dejan el registro de las medidas de este tipo una véz se graba la medición. La última es de medidas de superficies o longitudinales y tambíen se ve su registro una véz se graba la medición. Más... Estas capas tienen las mismas funciones y facultades de cualquier otra capa, se pueden renombrar, se pueden cambiar sus colores, pero siempre deben existir para lograr que las funciones de CIOCAD estén activadas. Curso Básico de CIOCAD

10 Midiendo Areas y Volúmenes 1
Tekhne Midiendo Areas y Volúmenes 1 Este primer bloque permite medir areas, y volumenes en el plano. Por ejemplo medidas de placas, afinados, pisos, etc. Más... Area no cerrada es por ejemplo una habitacion con puerta abierta. El primer paso es cerrar la puerta, la barra de comando pide primer punto de la puerta, segundo punto y enter. Cerco Cerrar puerta Más... Posterior mente se debe hacer un cerco alrededor del area a medir; la barra de comando pide primer punto, siguiente, y asi sucesivamente hasta que se tenga el cerco y enter, Por ultimo la barra de comando dice escoger area entonces se pica dentro del area a medir. Demo Curso Básico de CIOCAD

11 Midiendo Areas y Volúmenes 2
Tekhne Midiendo Areas y Volúmenes 2 Si el area esta cerrada preliminarmente entonces se elige Area cerrada. Solo se hace el cerco y se pica dentro del area a medir. Más... Escoger entidad es la opcion mas rapida, si por alguna razon ya esta demarcada el area con una entidad o polilinea; solo se pica e inmediatamente arroja el resultado. Más... Escoger puntos es una de las opciones mas utilizadas, consiste en recorrer el dibujo picando el area que se quiere medir de punto en punto. Cuando se escoge esta opcion la barra de comando dice Escoger punto y se debe indicar el recorrido del area a medir picando cada punto de la zona. Cuando se quiere terminar la medicion se da Enter. Demo Curso Básico de CIOCAD

12 Midiendo Areas y Volúmenes 2
Tekhne Midiendo Areas y Volúmenes 2 Ahora vemos la capa temporal señalando el area medida (contorno rosado). Aparece esta ficha que informa el area tomada. Más... Si se quiere medir un volumen, especifique la altura. Si es una cubierta especifique su angulo de inclinación. Numero de ejemplos en el dibujo es el numero de veces que se repite de esta area. Más... Repetir nos permite quedarnos en el dibujo y continuar con el proceso de medicion. En los iconos inferiores se determina si la medida tomada se va a registrar por primera vez Nueva, si se va Adicionar a la medida anterior, o por el contrario, se va a Sustraer de la medida anterior. Demo Curso Básico de CIOCAD

13 Midiendo Superficies y Longitudes 1
Tekhne Midiendo Superficies y Longitudes 1 Con este bloque tomamos medidas longitudinales como por ejemplo tuberia, hierro, guardaescobas, cenefas, etc. Tambien se toman medidas de superficie, que pueden ser perimetros o longitudes que se van a proyectar en una altura determinada. Por ejemplo muros, pañetes, pintura, etc. Más... Entre puntos pide ir señalando el recorrido de la longitud a medir y si es una superficie se le debe dar la altura que le corresponde. Linea permite picar lineas sucecivamente e ir adicionando o sustrayendo segun el caso. Perimetro es muy similar a la primera opcion pero es mas especifico sobre la medida que se esta tomando. Demo Demo Más... Es importante revisar las alturas de cada medida cuando se hace la medicion porque por ejemplo se pude tener un muro de h=2.20 y se le debe sustraer un vano de una ventana h=1.50 y se debe cambiar la altura permanentemente. Curso Básico de CIOCAD

14 Midiendo Superficies y Longitudes 2
Tekhne Midiendo Superficies y Longitudes 2 La capa temporal señala el area medida (contorno rosado). Si se quiere medir una superficie especifique su altura. Si por ejemplo se esta midiendo muros, al terminar se puede renombrar esta capa y se crea otra de ciocad_superficie para iniciar el proceso de medicion de pañetes. Esto por dos razones, la primera, es que la forma de medicion de las dos actividades es diferente y la segunda, que se satura la capa de medidas y es facil confundirse. Más... Más... Numero de ejemplos es el numero de veces que se repite la medida. Se registra por primera vez una medida con Nueva, una segunda se Adiciona o se Sustrae. Al picar Repetir quedamos en el dibujo para continuar con el proceso de medicion. Cuando se acaba la medicion en el dibujo removemos la opcion. Curso Básico de CIOCAD

15 Midiendo Unidades Tekhne
Con este bloque se toman medidas de unidades, por ejemplo sanitarios, lavamanos, puertas, etc. El procedimiento consiste en picar cualquiera de los objetos que se quieren medir y CIOCAD se encarga de contabilizarlos automáticamente en todo el dibujo. Más... Bloques( escala=) busca bloques que comparten únicamente la misma escala. Por ejemplo solo puertas de 90. Bloques busca todos los bloques con el mismo nombre queel objeto que se picó. Más... La opción Contar es una opción netamente manual, donde se van picando objetos de acuerdo al criterio del usuario. Curso Básico de CIOCAD

16 Medidas y Atributos Tekhne La medida calculada aparece
aca y el siguiente paso es determinar que se quiere hacer con ella. Más... Escoger analisis es acceder a la base central de CIO y escoger la especificacion o atributo para esta cantidad. O sea el analisis de precios unitario. Demo En CIO la base de datos esta dividida en grupos de analisis y se debe elegir el grupo en primera estancia. Despues dentro del grupo se escoge el analisis deseado. Más... Curso Básico de CIOCAD

17 Valor de la Medida Tekhne Despues de escoger el analisis
para la medida, se puede oprimir valor y este mostrara el valor del unitario completo (material, equipo, mano de obra, etc.) y el costo total de la actividad. Más... Si por alguna razon no conviene la eleccion se puede cambiar de analisis cuantas veces sea necesario, antes de registrar la operacion. Más... Esta es una herramienta poderosa en la toma de decisiones, porque se puede prever los costos de una actividad, con diferentes opciones de especificaciones o diferentes acabados antes de tomar una decision presupuestal. Curso Básico de CIOCAD

18 Registrando Info en el Presupuesto
Tekhne Registrando Info en el Presupuesto Registrar es enviar al presupuesto una medida con sus atributos (OK con APU), o solo una medida (OK sin APU). Al registrar se esta grabando la informacion en el sistema. Más... Cuando se ha tomado la decision sobre la medida que se quiere enviar al presupuesto, llegamos a esta ficha para hacer el registro. Demo Más... Aqui llega la medida y su tipo; le damos una descripcion a la medida; y si por ejemplo, es un piso tipo, en el numero de ejemplos se digita el numero de pisos. Escoger analisis, muestra el analisis que se eligio preliminarmente en la ficha principal, pero si se desea cambiar desde esta opcion se puede hacer. Curso Básico de CIOCAD

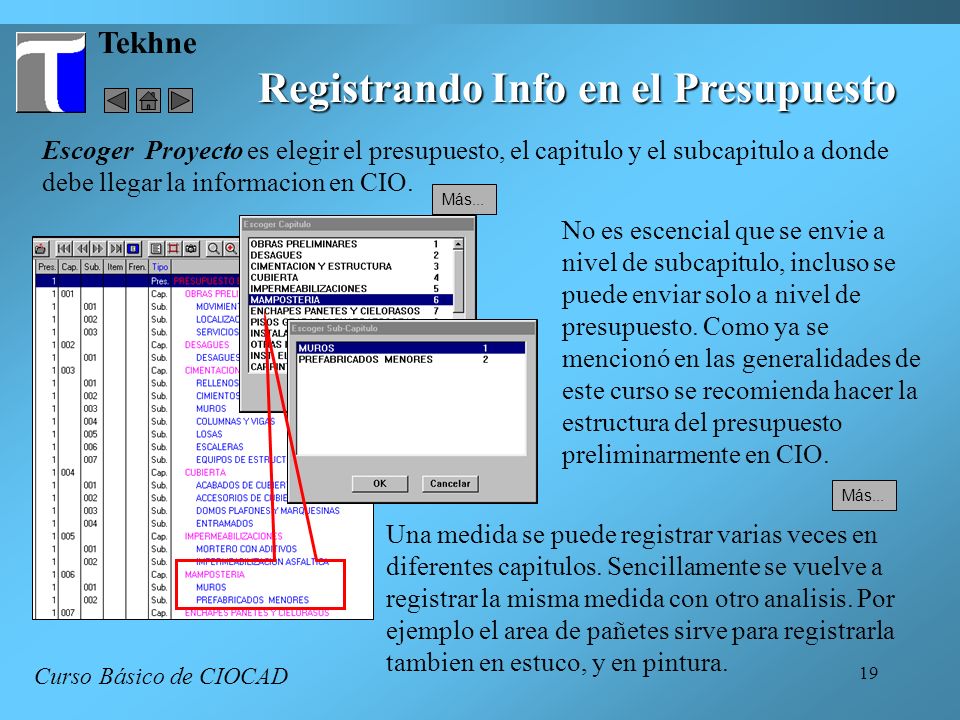

19 Registrando Info en el Presupuesto
Tekhne Registrando Info en el Presupuesto Escoger Proyecto es elegir el presupuesto, el capitulo y el subcapitulo a donde debe llegar la informacion en CIO. Más... No es escencial que se envie a nivel de subcapitulo, incluso se puede enviar solo a nivel de presupuesto. Como ya se mencionó en las generalidades de este curso se recomienda hacer la estructura del presupuesto preliminarmente en CIO. Más... Una medida se puede registrar varias veces en diferentes capitulos. Sencillamente se vuelve a registrar la misma medida con otro analisis. Por ejemplo el area de pañetes sirve para registrarla tambien en estuco, y en pintura. Curso Básico de CIOCAD

20 Consulta de Info en CIOCAD 1
Tekhne Consulta de Info en CIOCAD 1 Mirar Proyecto es la consulta de los registros que se han enviado al presupuesto. Al escoger Proyecto y luego Mostrar, se veran todas las medidas para todo el proyecto con la descripcion y análisis escogido. Se pueden consultar las medidas de un capítulo o un subcapítulo en particular. Más... Editar, permite modificar o borrar un registro. Copiar un registro existente y editarlo posteriormente. Señalar en el dibujo el registro. Desde aquí se puede entrar al detalle de la medida original. La barra de comando pide señalar donde quiere que muestre el registro, se pica la pantalla y alli se ubicará el registro señalado automáticamente. Curso Básico de CIOCAD

21 Consulta de Info en CIOCAD 2
Tekhne Consulta de Info en CIOCAD 2 Más... Numero de elementos de que se compuso la medida, en este caso son 3; Próximo, para moverse de elemento en elemento. Nuevamente Info muestra el detalle de cada uno de esos elementos. Posteriormente aparece esta ficha del detalle. Pan, Zoom+, Zoom-, son las mismas opciones del programa cad, pero mas a la mano. Info es el detalle del registro de la medida original. Más... Curso Básico de CIOCAD

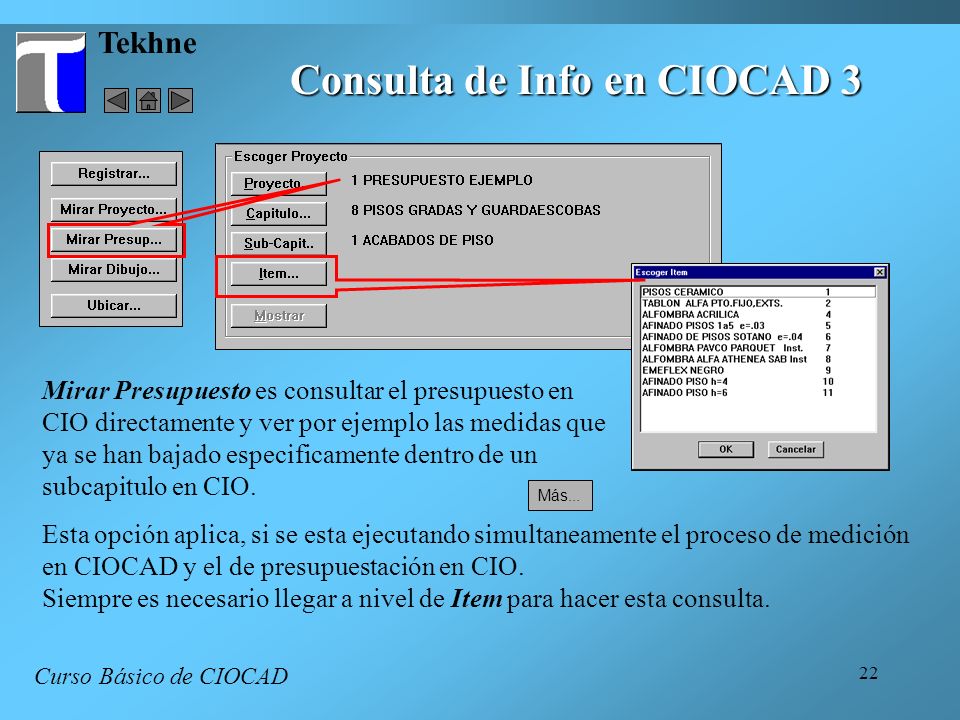

22 Consulta de Info en CIOCAD 3
Tekhne Consulta de Info en CIOCAD 3 Mirar Presupuesto es consultar el presupuesto en CIO directamente y ver por ejemplo las medidas que ya se han bajado especificamente dentro de un subcapitulo en CIO. Más... Esta opción aplica, si se esta ejecutando simultaneamente el proceso de medición en CIOCAD y el de presupuestación en CIO. Siempre es necesario llegar a nivel de Item para hacer esta consulta. Curso Básico de CIOCAD

23 Consulta de Info en CIOCAD 4
Tekhne Consulta de Info en CIOCAD 4 Mirar Dibujo es consultar gráficamente en el plano los registros hechos. Registros de medidas de Volumen, areas, superficies, y distancias. Más... Se pueden Seleccionar los registros de una parte del plano, para lo cual es necesario definir una ventana. La segunda opcion es consultar Todas las medidas del plano. Despues de decir Mostrar, vuleve a aparecer esta ficha de elementos. Si se quiere seguir la consulta de los detalles de las medidas, con Próximo se avanza de elemento en elemento. Más... Curso Básico de CIOCAD

24 Configuración 1 CIOCAD Tekhne OK es confirmar cualquier operación..
Info es la informacion relevante a la versión de este producto. Resetear es limpiar la pantalla y dejarla lista para iniciar una nueva operación. Más... Entidades permite identificar como esta hecho el dibujo. Por ejemplo, si es un insert o bloque, una polilínea o segmentos de lineas. Esto ayudara a decidir cual es la mejor forma de medir el dibujo. Osnap es activar en esta pantalla, el puntero inteligente de cada una de estas funciones. Curso Básico de CIOCAD

25 Configuración de CIOCAD
Tekhne Configuración de CIOCAD Este bloque de informacion debe usarse al iniciar el proceso de medicion con CIOCAD y se explica en detalle en las Generalidades. Precios que debe utilizar la base de datos y sus prioridades Grabación automática activada es que cada vez que se registra graba la información. Más... Guardar esta configuración, para este dibujo o globalmente para todos los dibujos. Más... Instalar desde aquí se puede instalar o desinstalar el CIOCAD. Más... En Conversión se determina el patron de medidas que se quiere utilizar. Por defecto viene las de M2, M3, ML, si se quieren crear otras adicionales se debe especificar, su equivalencia en unidades sobre los ejes X, Y y Z. Curso Básico de CIOCAD

26 Como llega la Info al Presupuesto
Tekhne Como llega la Info al Presupuesto Ahora desde CIO en el menu de edición aparece esta tabla con los registros especificos enviados al subcapítulo. Más... Con la opción arrastre y suelte se puede soltar la medida en el presupuesto. Sobre un mismo item se pueden adicionar varias cantidades, siempre y cuando, compartan unidad de medida y el mismo analisis . O si solo se adicionan cantidades que no traen analisis. Más... Demo Curso Básico de CIOCAD
