1 Centro de Proceso de Datos Área de Informática

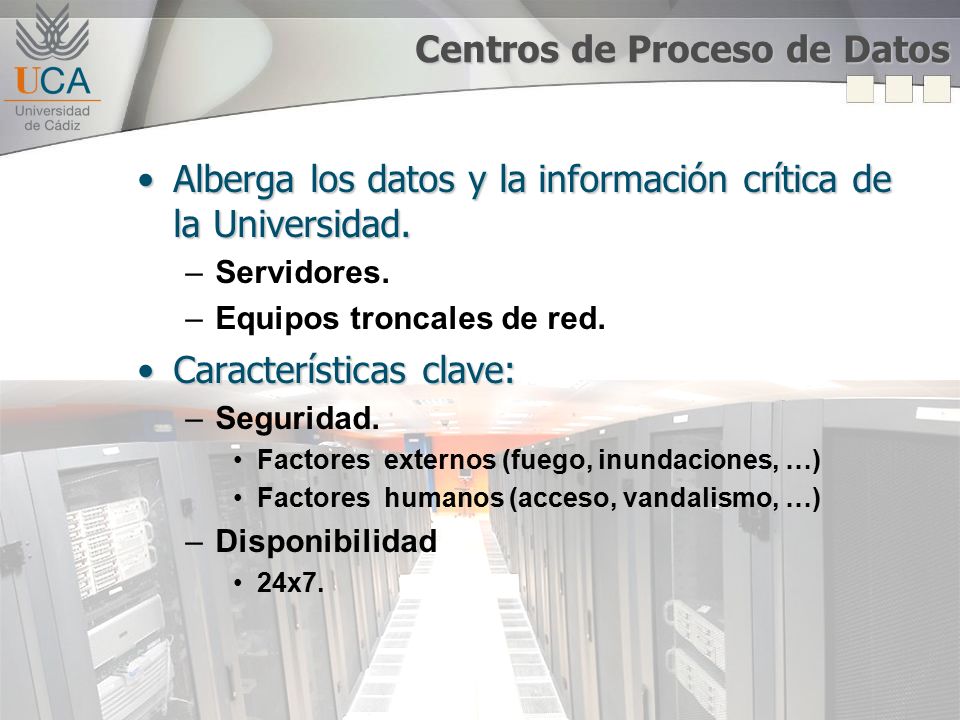

2 Centros de Proceso de Datos Alberga los datos y la información crítica de la Universidad.Alberga los datos y la información crítica de la Universidad. –Servidores. –Equipos troncales de red. Características clave:Características clave: –Seguridad. Factores externos (fuego, inundaciones, …) Factores humanos (acceso, vandalismo, …) –Disponibilidad 24x7.

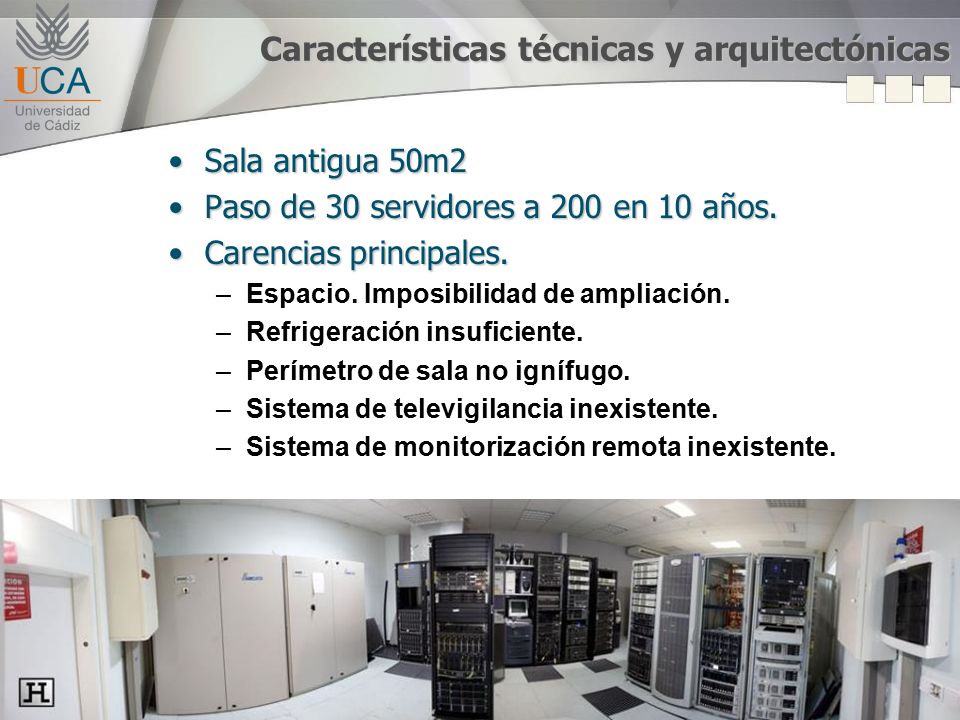

3 Características técnicas y arquitectónicas Sala antigua 50m2Sala antigua 50m2 Paso de 30 servidores a 200 en 10 años.Paso de 30 servidores a 200 en 10 años. Carencias principales.Carencias principales. –Espacio. Imposibilidad de ampliación. –Refrigeración insuficiente. –Perímetro de sala no ignífugo. –Sistema de televigilancia inexistente. –Sistema de monitorización remota inexistente.

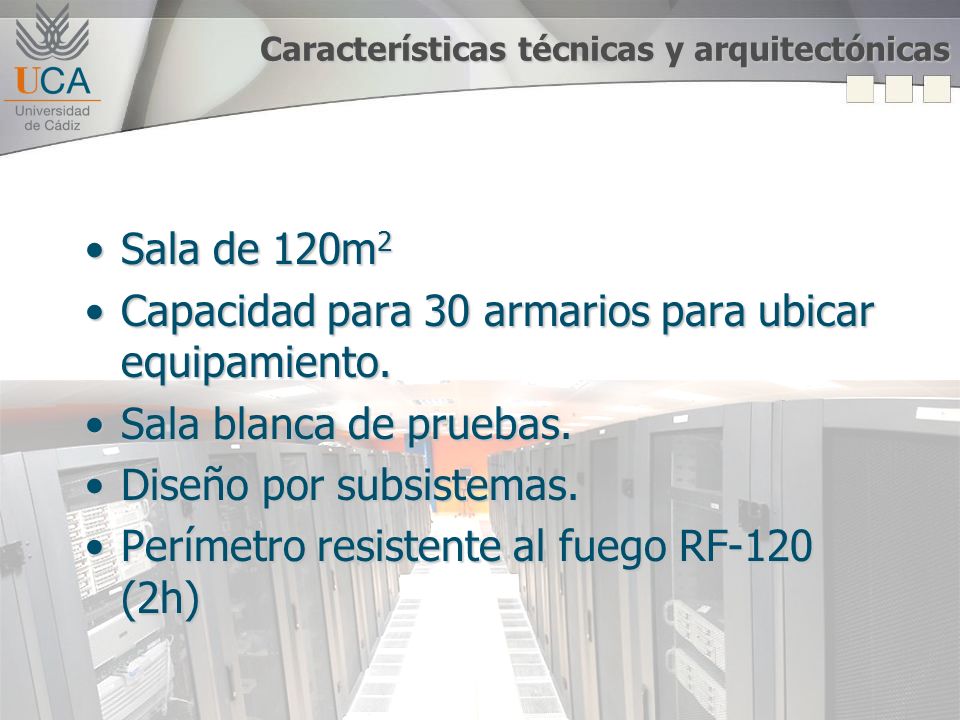

4 Características técnicas y arquitectónicas Sala de 120m 2Sala de 120m 2 Capacidad para 30 armarios para ubicar equipamiento.Capacidad para 30 armarios para ubicar equipamiento. Sala blanca de pruebas.Sala blanca de pruebas. Diseño por subsistemas.Diseño por subsistemas. Perímetro resistente al fuego RF-120 (2h)Perímetro resistente al fuego RF-120 (2h)

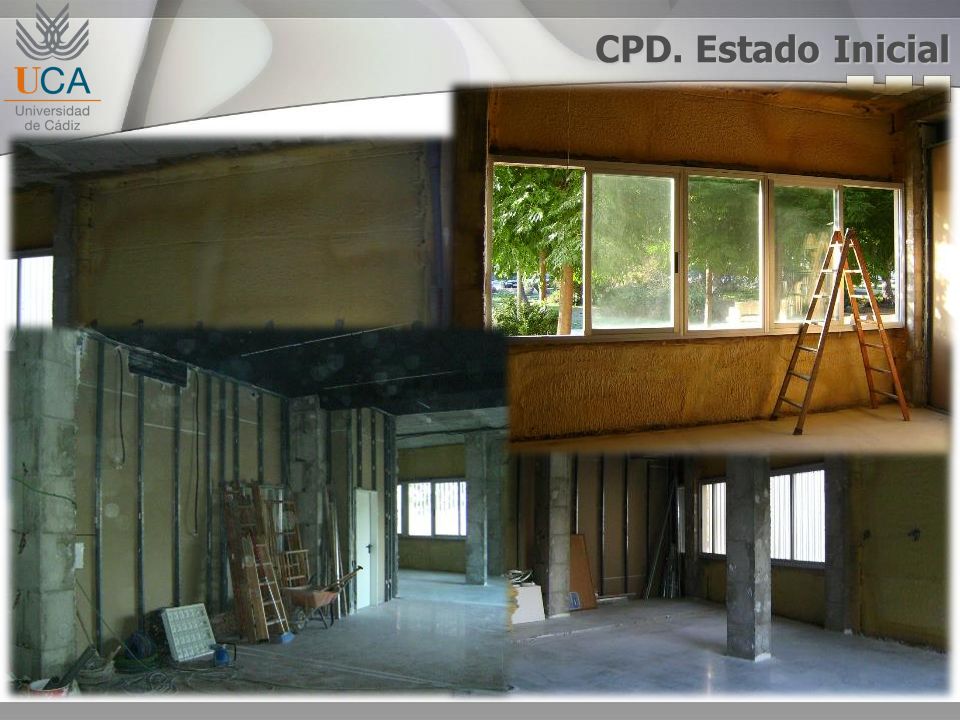

5 CPD. Estado Inicial

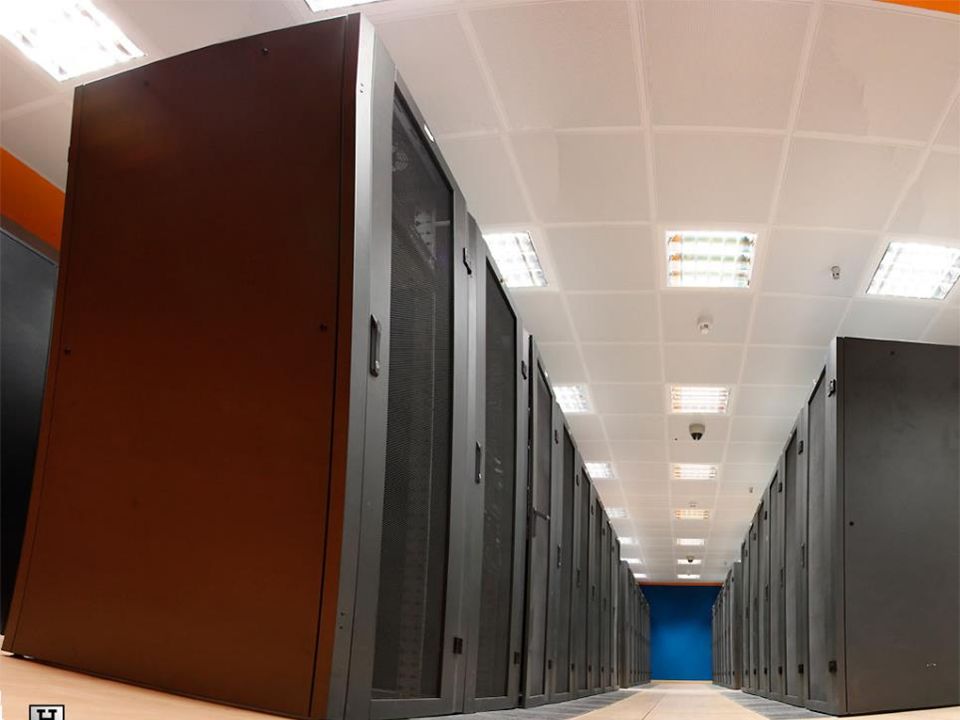

6

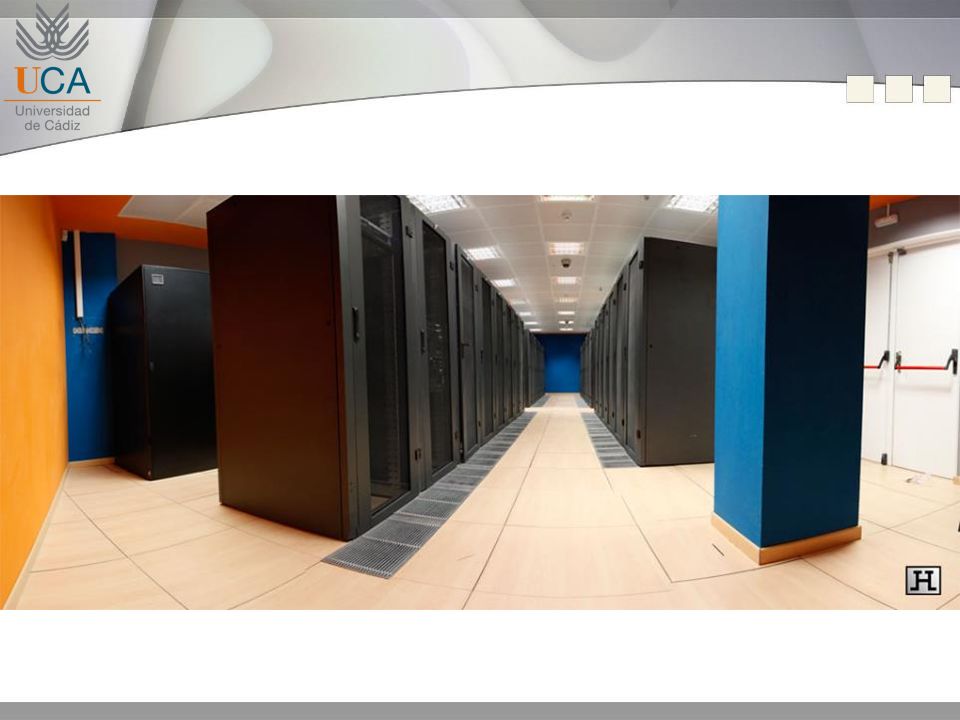

7

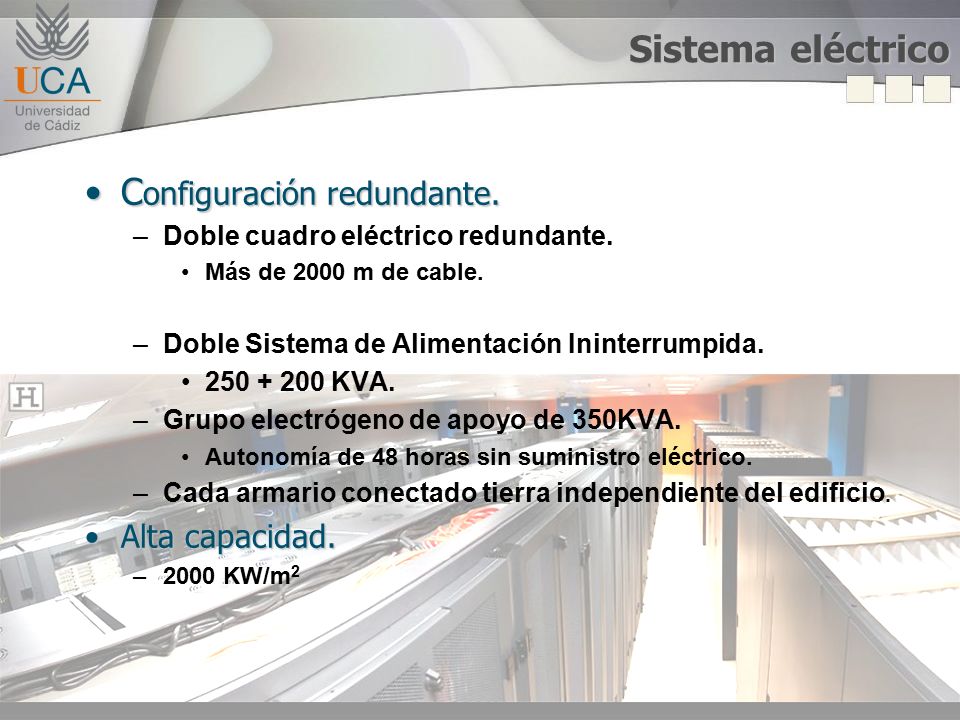

8 Sistema eléctrico C onfiguración redundante.C onfiguración redundante. –Doble cuadro eléctrico redundante. Más de 2000 m de cable. –Doble Sistema de Alimentación Ininterrumpida. 250 + 200 KVA. –Grupo electrógeno de apoyo de 350KVA. Autonomía de 48 horas sin suministro eléctrico. –Cada armario conectado tierra independiente del edificio. Alta capacidad.Alta capacidad. –2000 KW/m 2

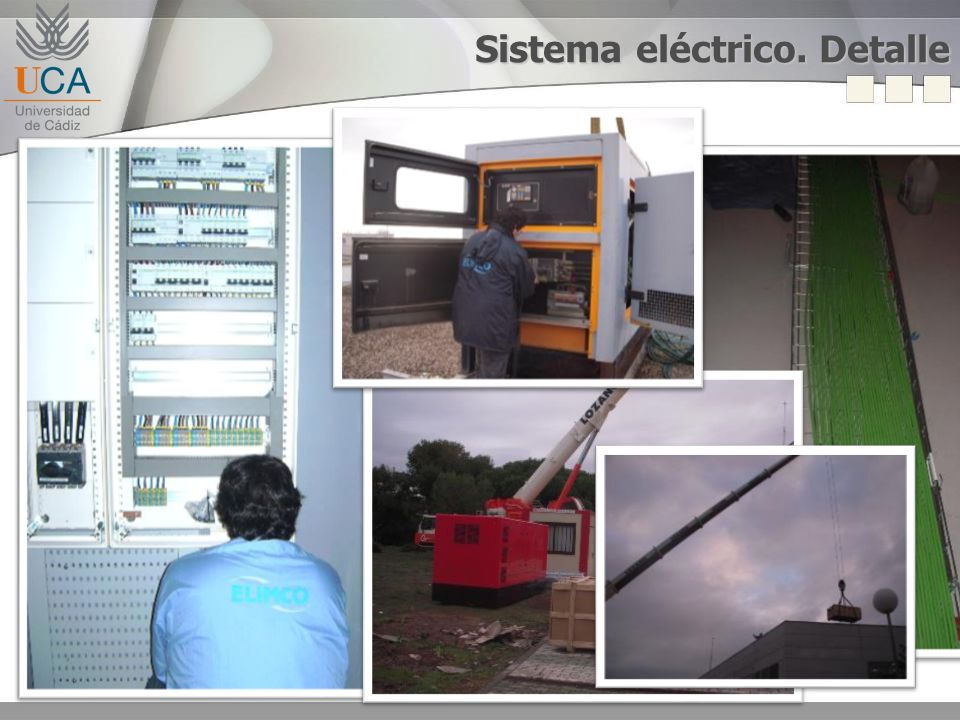

9 Sistema eléctrico. Detalle

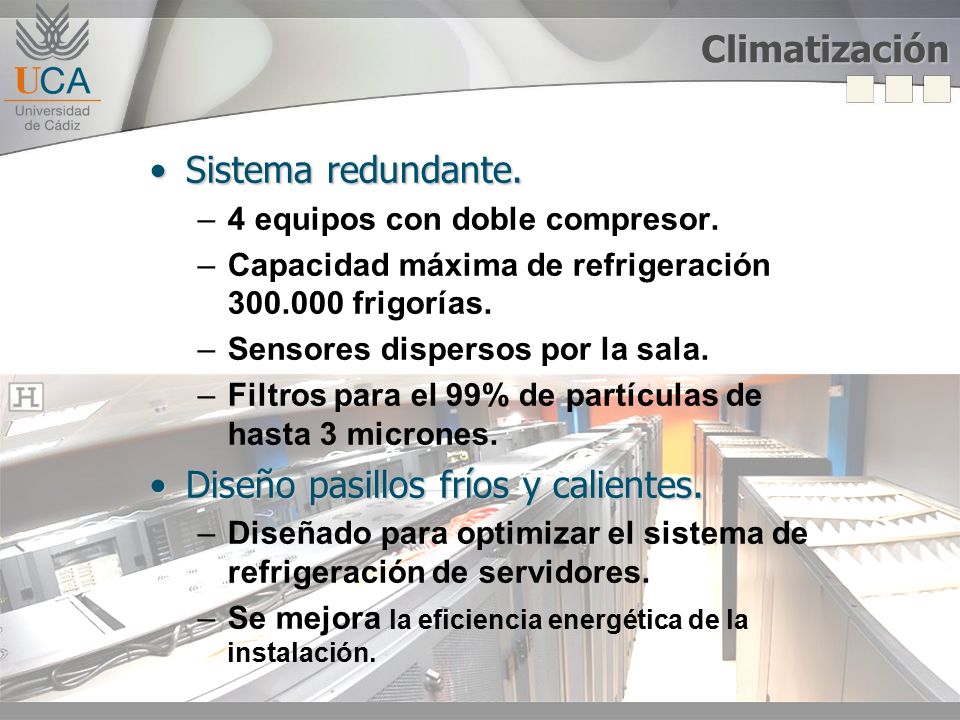

10 Climatización Sistema redundante.Sistema redundante. –4 equipos con doble compresor. –Capacidad máxima de refrigeración 300.000 frigorías. –Sensores dispersos por la sala. –Filtros para el 99% de partículas de hasta 3 micrones. Diseño pasillos fríos y calientes.Diseño pasillos fríos y calientes. –Diseñado para optimizar el sistema de refrigeración de servidores. –Se mejora la eficiencia energética de la instalación.

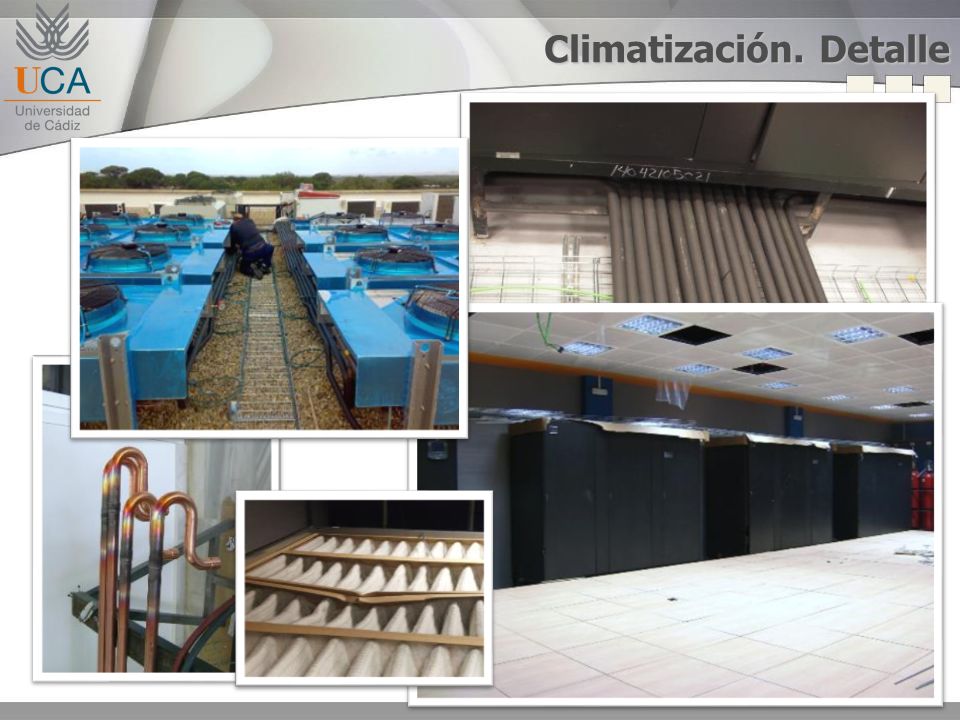

11 Climatización. Detalle

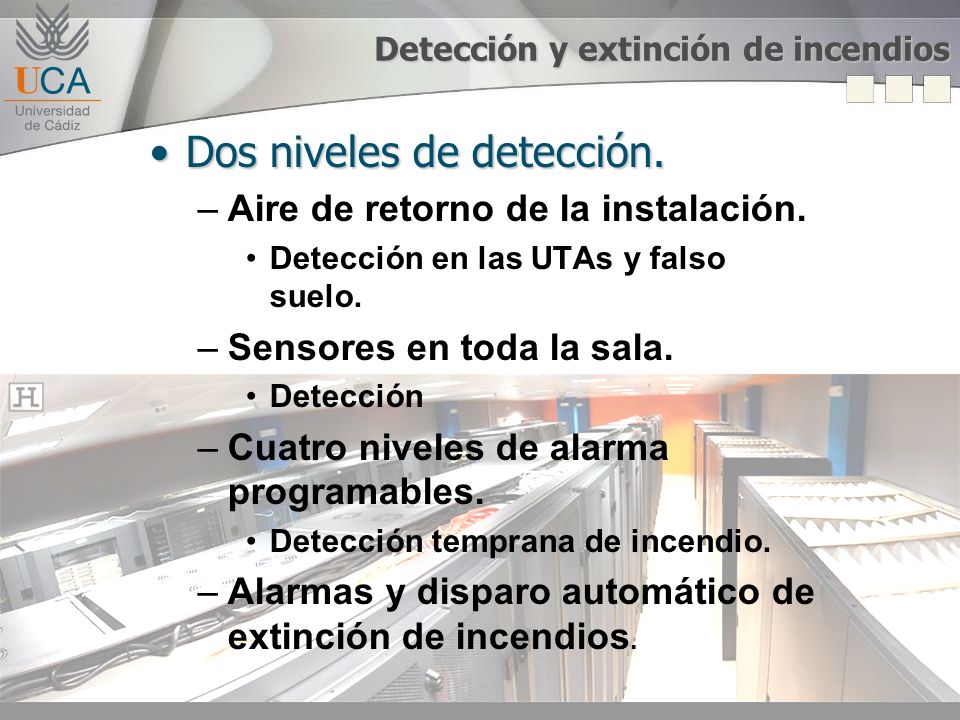

12 Detección y extinción de incendios Dos niveles de detección.Dos niveles de detección. –Aire de retorno de la instalación. Detección en las UTAs y falso suelo. –Sensores en toda la sala. Detección –Cuatro niveles de alarma programables. Detección temprana de incendio. –Alarmas y disparo automático de extinción de incendios.

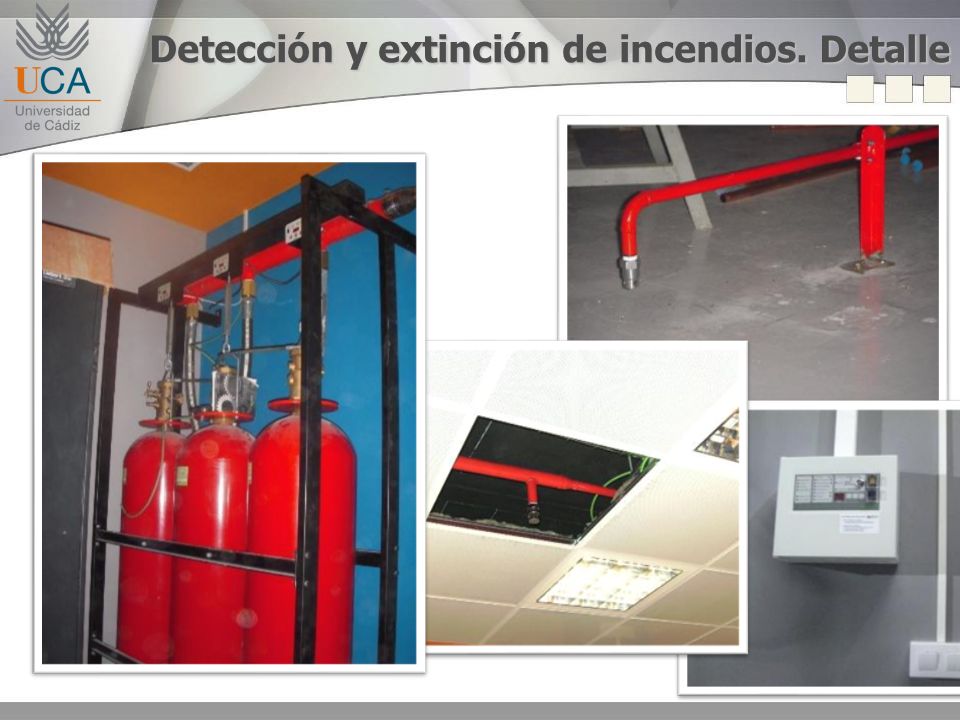

13 Detección y extinción de incendios. Detalle

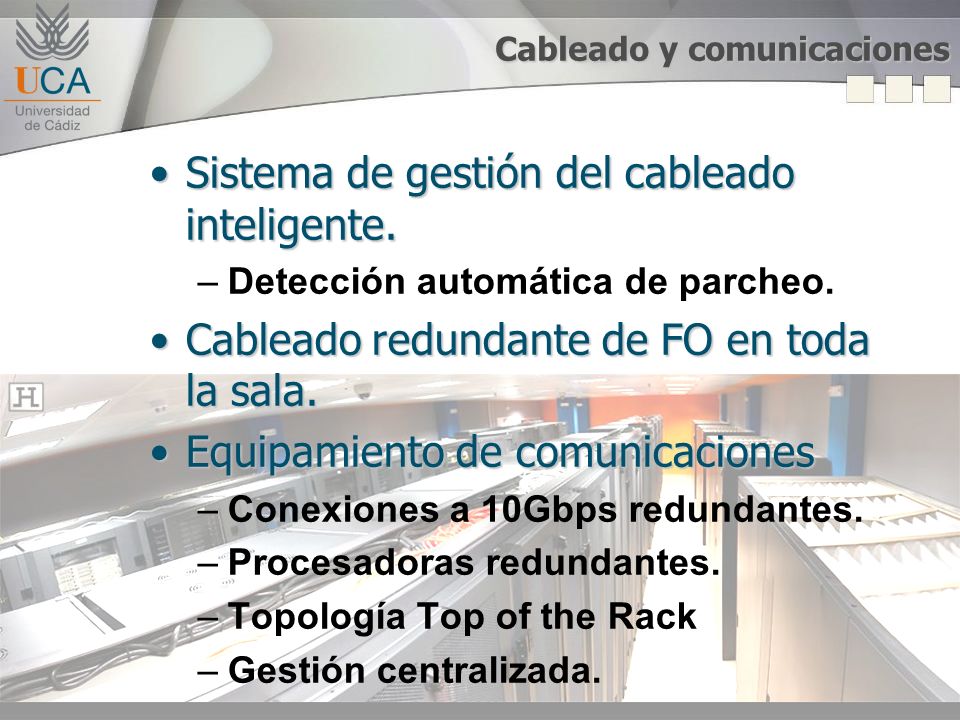

14 Cableado y comunicaciones Sistema de gestión del cableado inteligente.Sistema de gestión del cableado inteligente. –Detección automática de parcheo. Cableado redundante de FO en toda la sala.Cableado redundante de FO en toda la sala. Equipamiento de comunicacionesEquipamiento de comunicaciones –Conexiones a 10Gbps redundantes. –Procesadoras redundantes. –Topología Top of the Rack –Gestión centralizada.

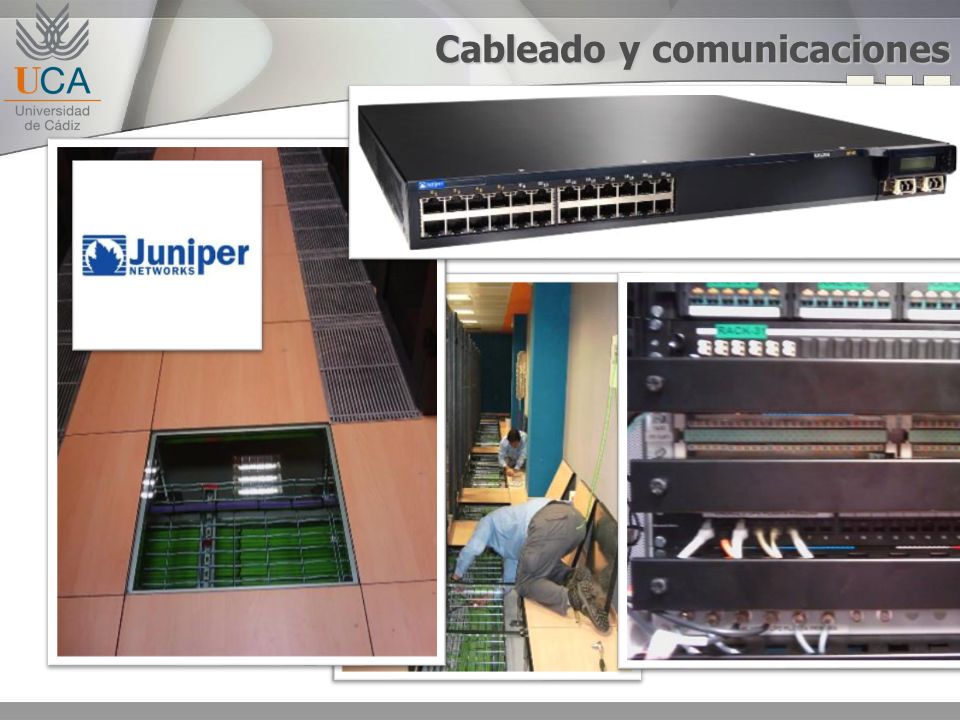

15 Cableado y comunicaciones

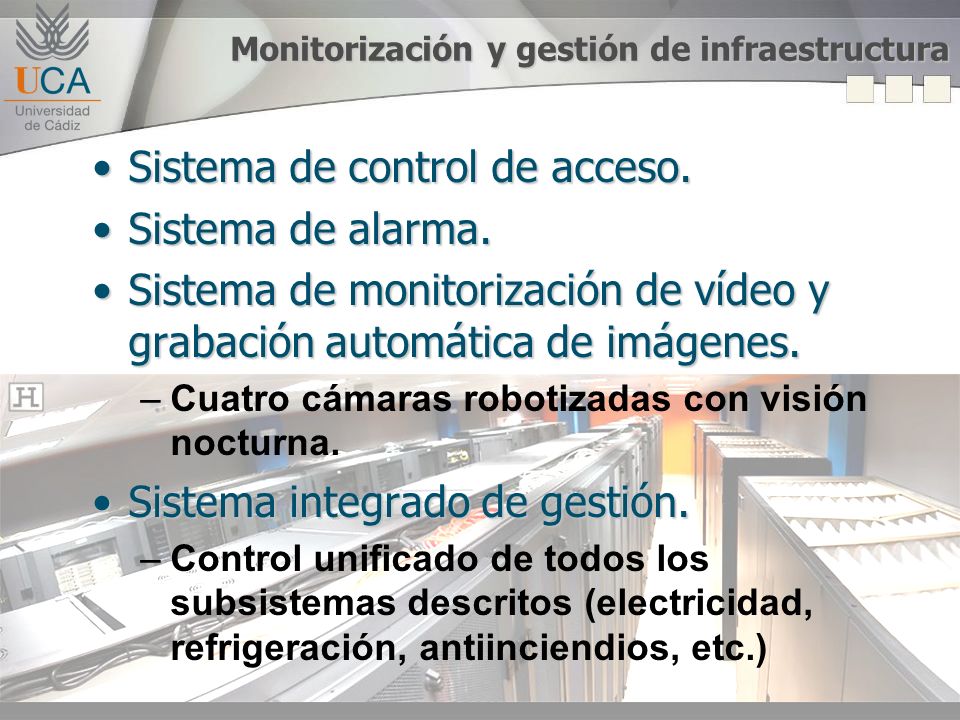

16 Monitorización y gestión de infraestructura Sistema de control de acceso.Sistema de control de acceso. Sistema de alarma.Sistema de alarma. Sistema de monitorización de vídeo y grabación automática de imágenes.Sistema de monitorización de vídeo y grabación automática de imágenes. –Cuatro cámaras robotizadas con visión nocturna. Sistema integrado de gestión.Sistema integrado de gestión. –Control unificado de todos los subsistemas descritos (electricidad, refrigeración, antiinciendios, etc.)

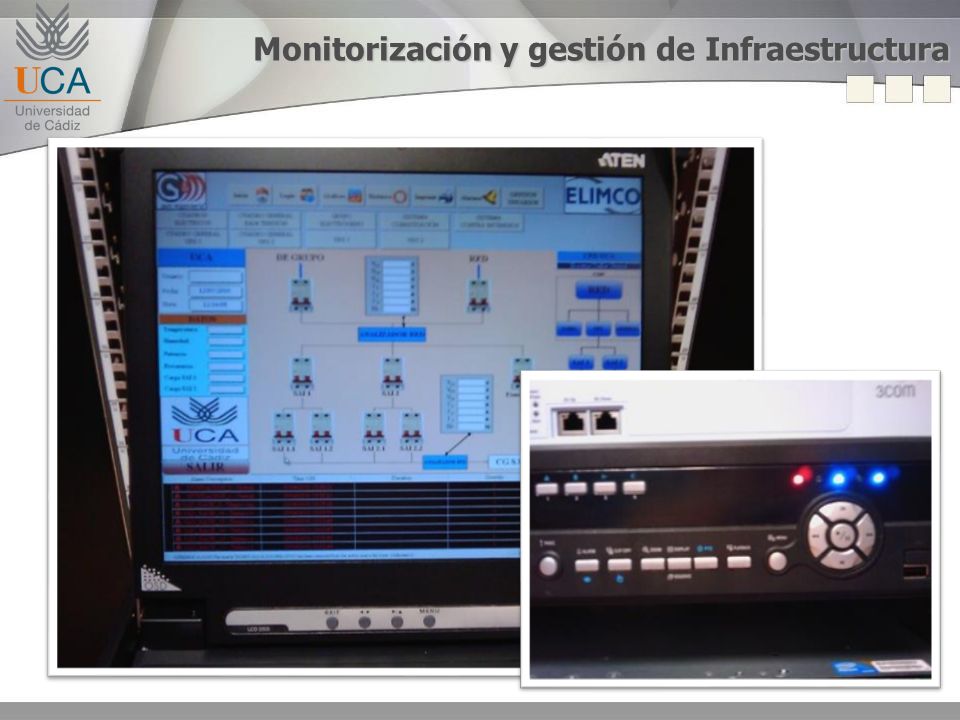

17 Monitorización y gestión de Infraestructura

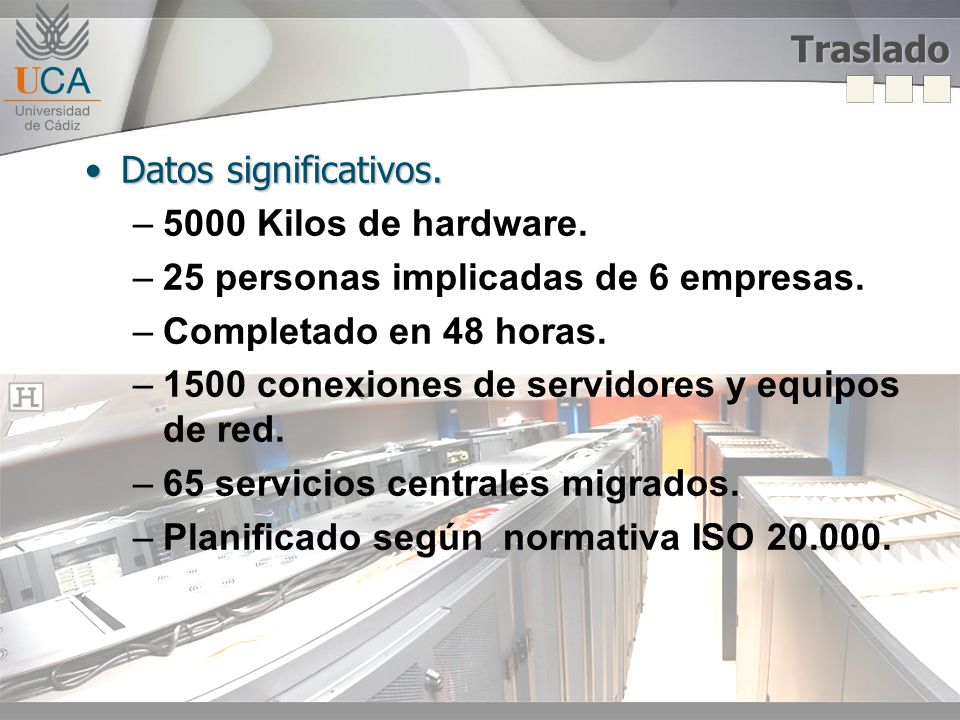

18 Traslado Datos significativos.Datos significativos. –5000 Kilos de hardware. –25 personas implicadas de 6 empresas. –Completado en 48 horas. –1500 conexiones de servidores y equipos de red. –65 servicios centrales migrados. –Planificado según normativa ISO 20.000.

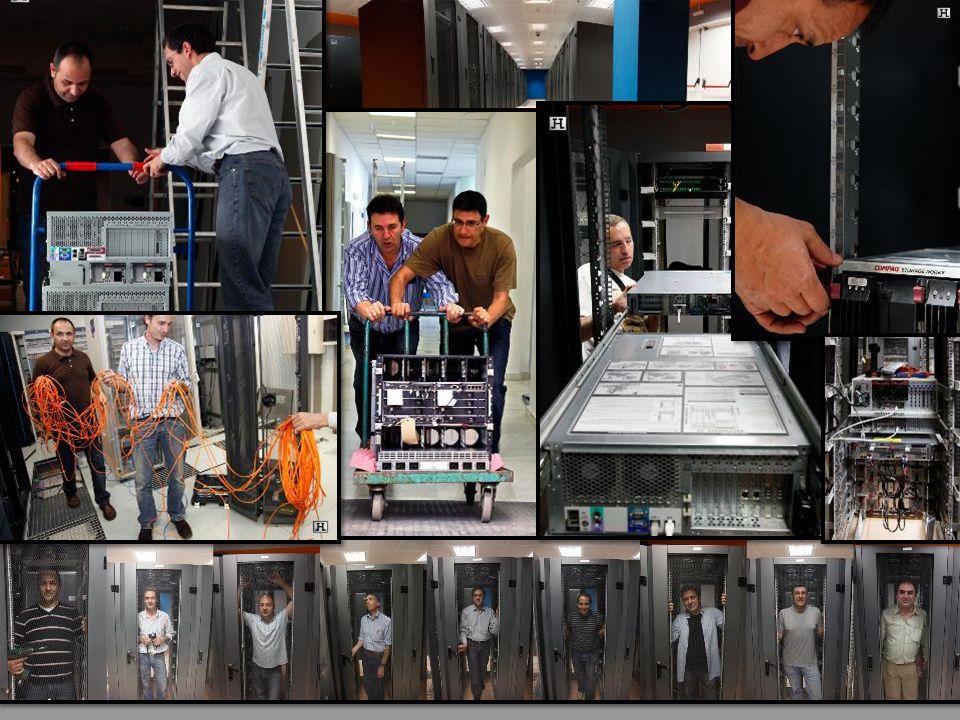

19 Traslado
