1 TÉXTILES ELECTRÓNICOS MIQUEL RIDAO GRANADO Departamento R+D+iT FITEX TEXTILES ELECTRÓNICOS Noviembre 2006

2 TÉXTILES ELECTRÓNICOS TECNOLOGÍA FICCIÓN Explorando el presente y el futuro de la nuestra forma de vestir (y de aplicar los textiles …)

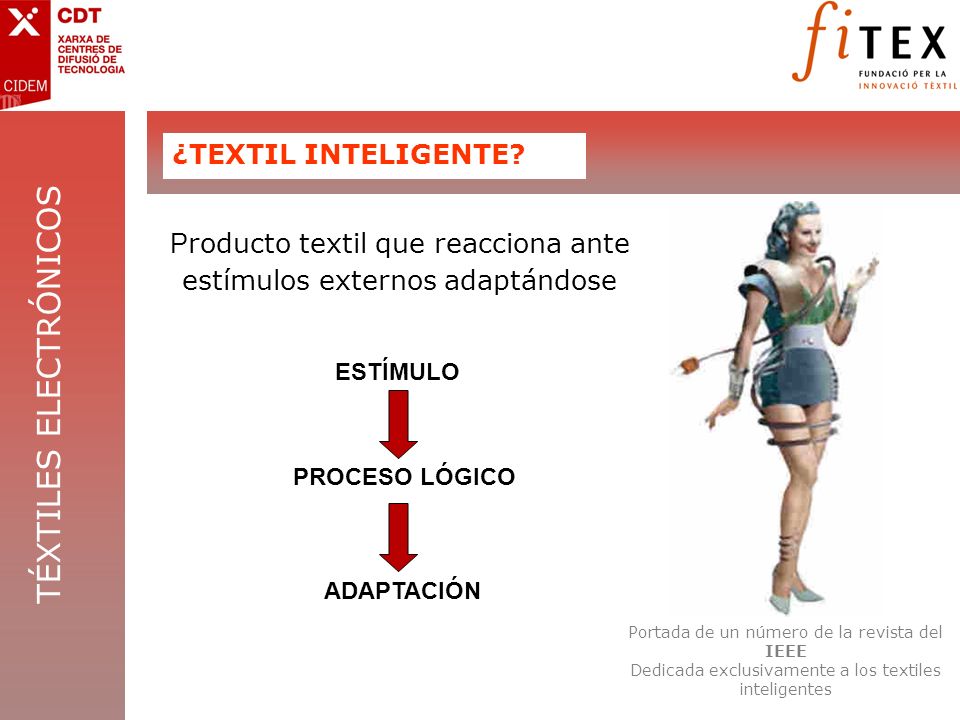

3 TÉXTILES ELECTRÓNICOS ¿TEXTIL INTELIGENTE? P roducto textil que reacciona ante estímulos externos adaptándose Portada de un número de la revista del IEEE Dedicada exclusivamente a los textiles inteligentes ESTÍMULO PROCESO LÓGICO ADAPTACIÓN

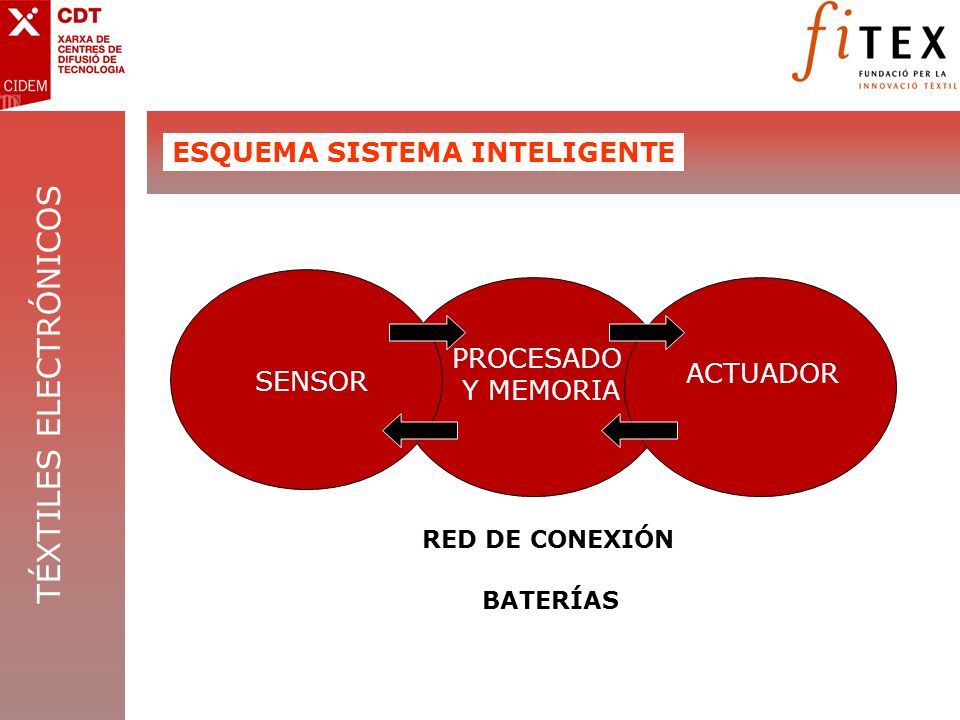

4 TÉXTILES ELECTRÓNICOS BATERÍAS ESQUEMA SISTEMA INTELIGENTE PROCESADO Y MEMORIA SENSOR ACTUADOR RED DE CONEXIÓN

5 TÉXTILES ELECTRÓNICOS UNA NUEVA CIENCIA: LA TEXTRÓNICA ELECTRÓNICA INFORMÁTICA TEXTRÓNICA TEXTIL

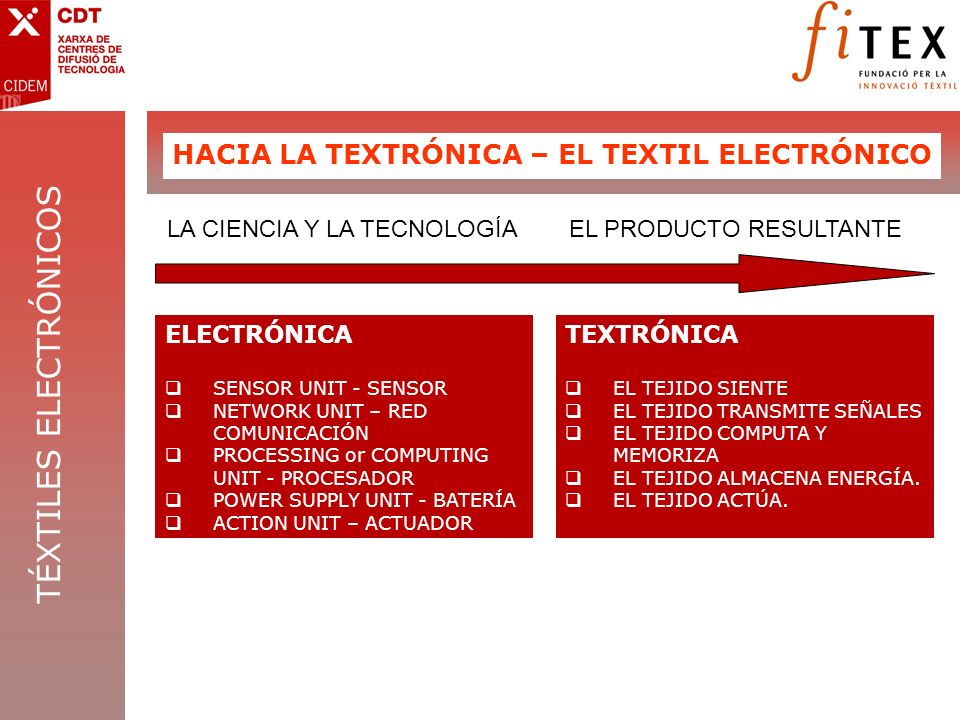

6 TÉXTILES ELECTRÓNICOS HACIA LA TEXTRÓNICA – EL TEXTIL ELECTRÓNICO ELECTRÓNICA  SENSOR UNIT - SENSOR  NETWORK UNIT – RED COMUNICACIÓN  PROCESSING or COMPUTING UNIT - PROCESADOR  POWER SUPPLY UNIT - BATERÍA  ACTION UNIT – ACTUADOR TEXTRÓNICA  EL TEJIDO SIENTE  EL TEJIDO TRANSMITE SEÑALES  EL TEJIDO COMPUTA Y MEMORIZA  EL TEJIDO ALMACENA ENERGÍA.  EL TEJIDO ACTÚA. LA CIENCIA Y LA TECNOLOGÍAEL PRODUCTO RESULTANTE

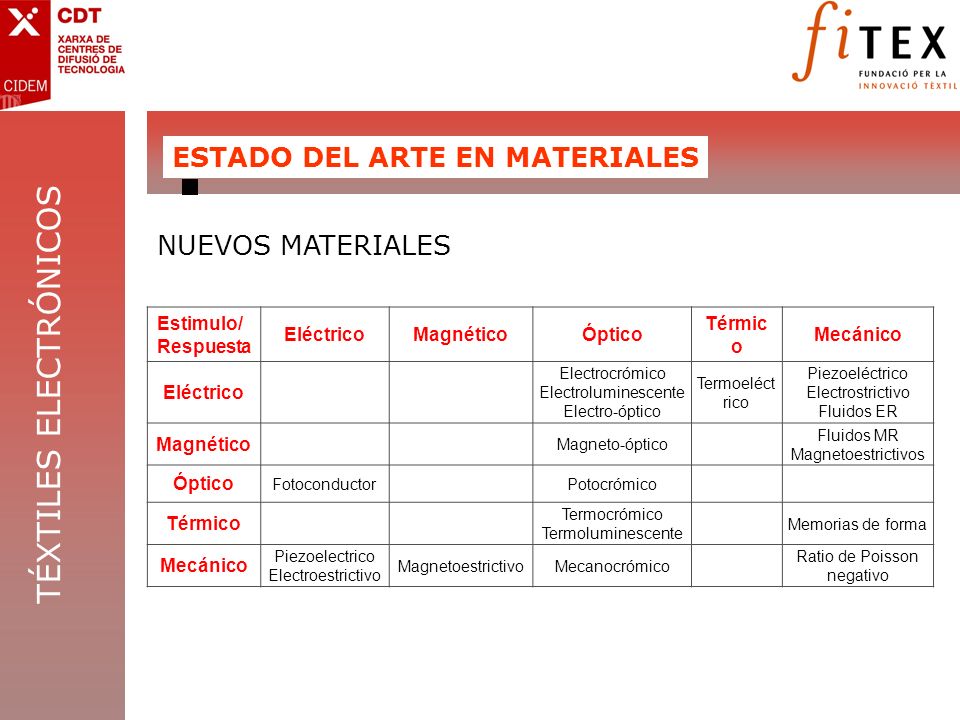

7 TÉXTILES ELECTRÓNICOS ESTADO DEL ARTE EN MATERIALES NUEVOS MATERIALES Estimulo/ Respuesta EléctricoMagnéticoÓptico Térmic o Mecánico Eléctrico Electrocrómico Electroluminescente Electro-óptico Termoeléct rico Piezoeléctrico Electrostrictivo Fluidos ER Magnético Magneto-óptico Fluidos MR Magnetoestrictivos Óptico FotoconductorPotocrómico Térmico Termocrómico Termoluminescente Memorias de forma Mecánico Piezoelectrico Electroestrictivo MagnetoestrictivoMecanocrómico Ratio de Poisson negativo

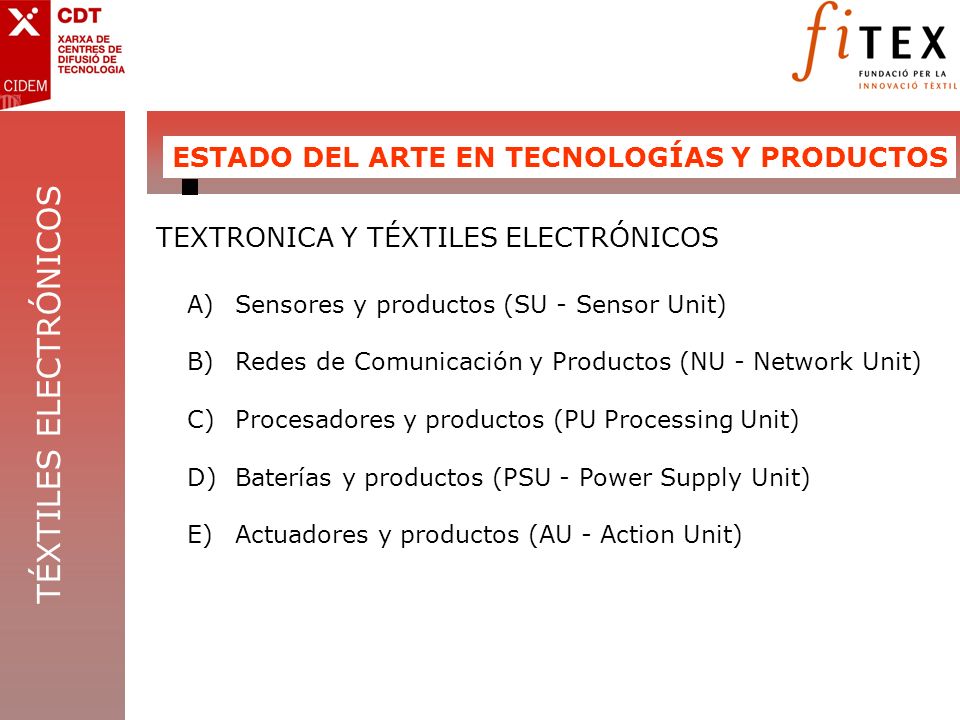

8 TÉXTILES ELECTRÓNICOS ESTADO DEL ARTE EN TECNOLOGÍAS Y PRODUCTOS A)Sensores y productos (SU - Sensor Unit) B)Redes de Comunicación y Productos (NU - Network Unit) C)Procesadores y productos (PU Processing Unit) D)Baterías y productos (PSU - Power Supply Unit) E)Actuadores y productos (AU - Action Unit) TEXTRONICA Y TÉXTILES ELECTRÓNICOS

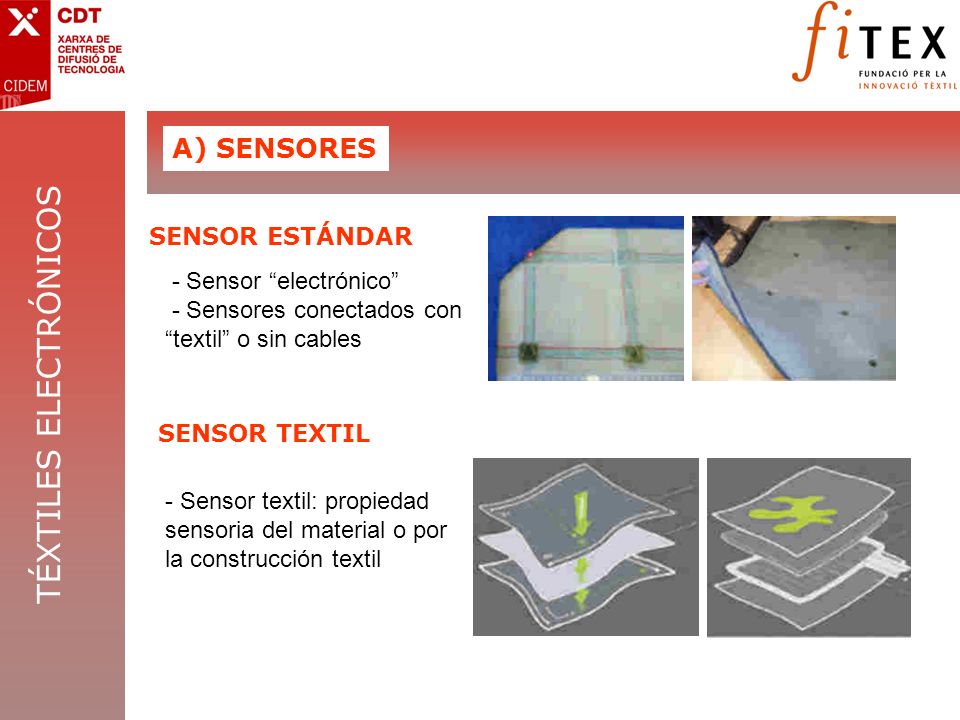

9 TÉXTILES ELECTRÓNICOS A) SENSORES SENSOR ESTÁNDAR - Sensor “electrónico” - Sensores conectados con “textil” o sin cables SENSOR TEXTIL - Sensor textil: propiedad sensoria del material o por la construcción textil

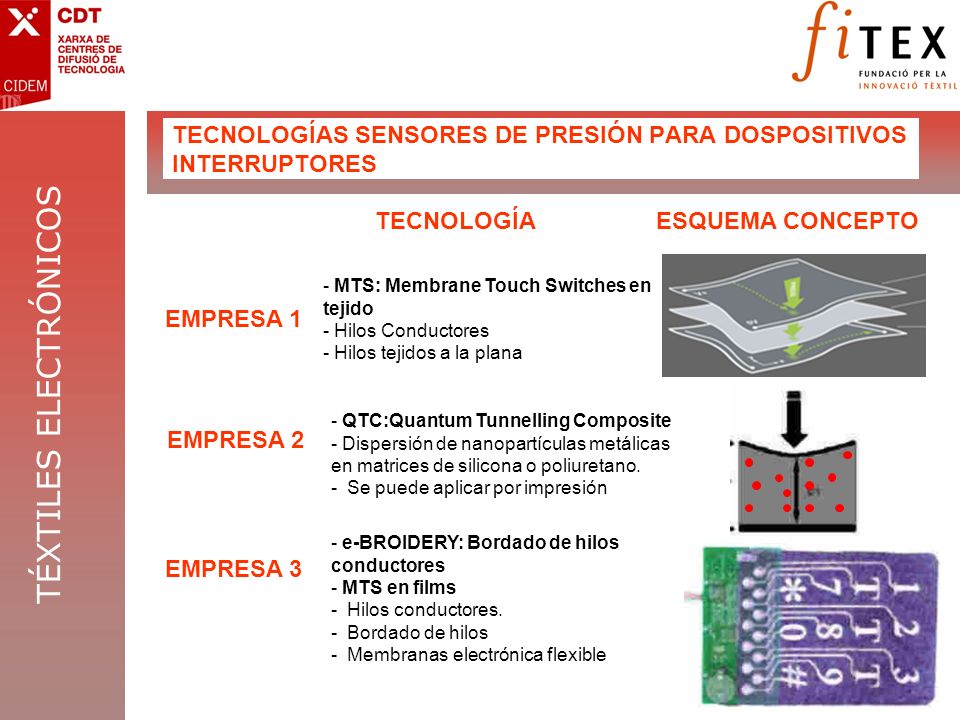

10 TÉXTILES ELECTRÓNICOS TECNOLOGÍAS SENSORES DE PRESIÓN PARA DOSPOSITIVOS INTERRUPTORES EMPRESA 1 EMPRESA 2 EMPRESA 3 - QTC:Quantum Tunnelling Composite - Dispersión de nanopartículas metálicas en matrices de silicona o poliuretano. - Se puede aplicar por impresión TECNOLOGÍAESQUEMA CONCEPTO - MTS: Membrane Touch Switches en tejido - Hilos Conductores - Hilos tejidos a la plana - e-BROIDERY: Bordado de hilos conductores - MTS en films - Hilos conductores. - Bordado de hilos - Membranas electrónica flexible

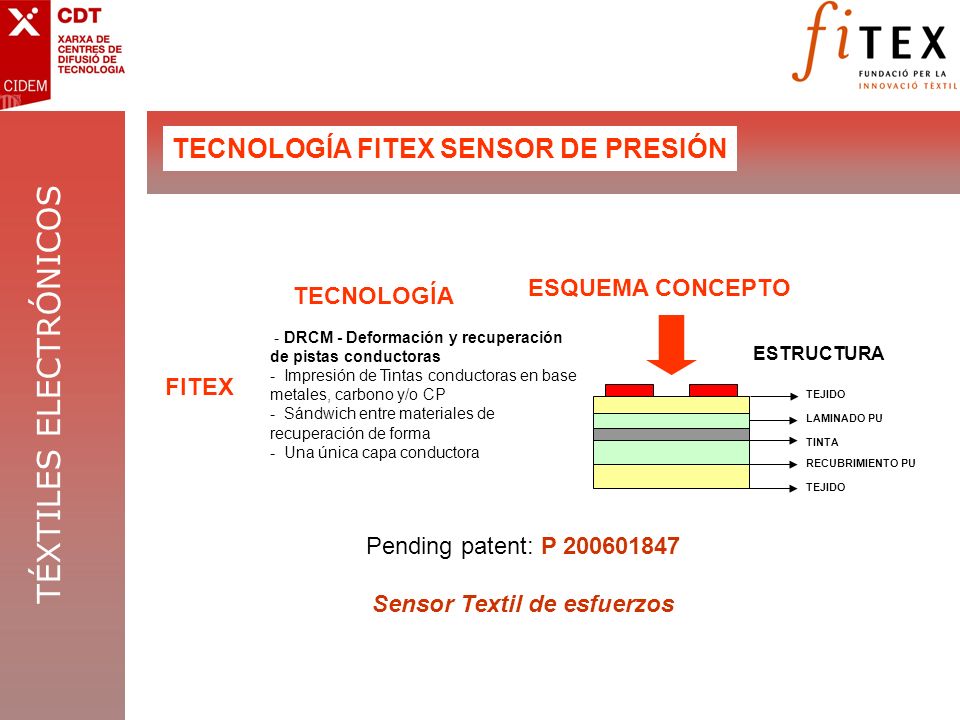

11 TÉXTILES ELECTRÓNICOS TECNOLOGÍA FITEX SENSOR DE PRESIÓN TINTA RECUBRIMIENTO PU LAMINADO PU TEJIDO ESTRUCTURA TECNOLOGÍA ESQUEMA CONCEPTO FITEX - DRCM - Deformación y recuperación de pistas conductoras - Impresión de Tintas conductoras en base metales, carbono y/o CP - Sándwich entre materiales de recuperación de forma - Una única capa conductora Pending patent: P 200601847 Sensor Textil de esfuerzos

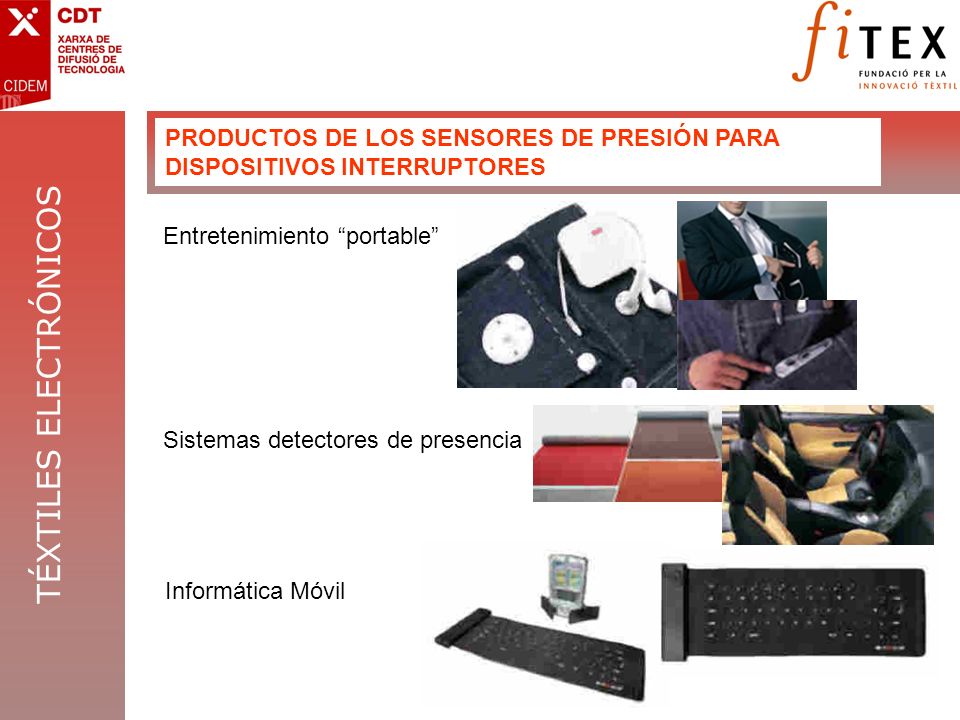

12 TÉXTILES ELECTRÓNICOS PRODUCTOS DE LOS SENSORES DE PRESIÓN PARA DISPOSITIVOS INTERRUPTORES Entretenimiento “portable” Informática Móvil Sistemas detectores de presencia

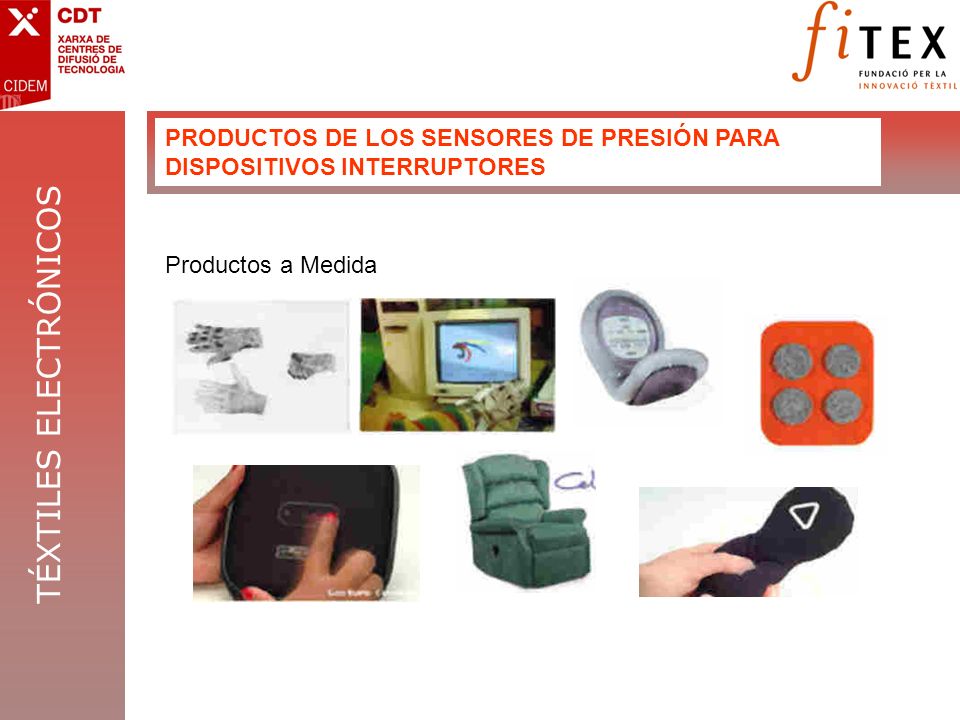

13 TÉXTILES ELECTRÓNICOS PRODUCTOS DE LOS SENSORES DE PRESIÓN PARA DISPOSITIVOS INTERRUPTORES Productos a Medida

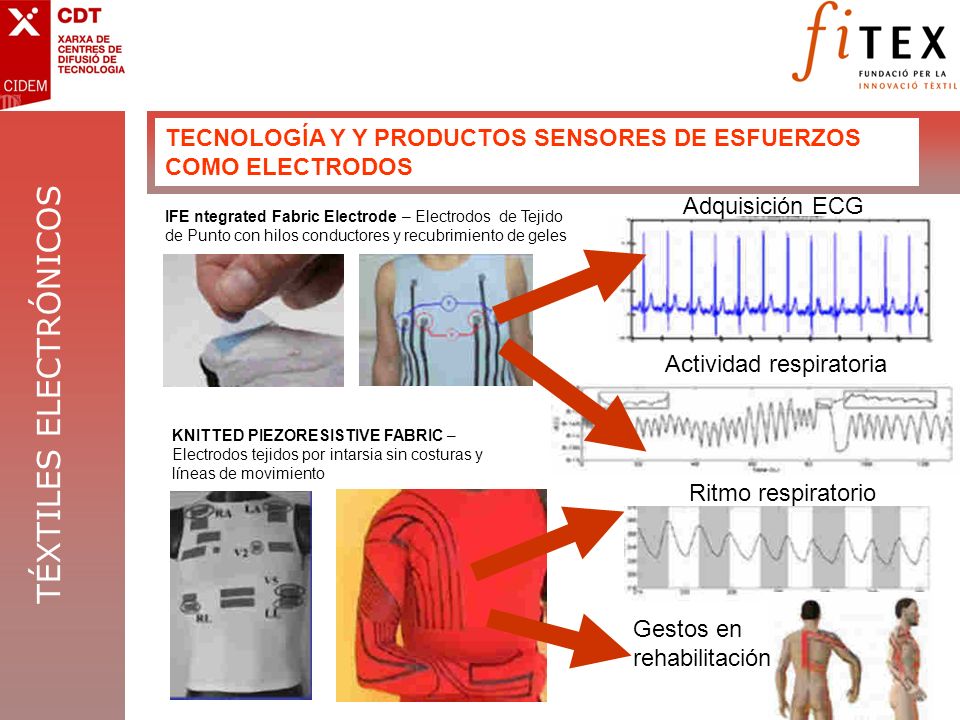

14 TÉXTILES ELECTRÓNICOS TECNOLOGÍA Y Y PRODUCTOS SENSORES DE ESFUERZOS COMO ELECTRODOS KNITTED PIEZORESISTIVE FABRIC – Electrodos tejidos por intarsia sin costuras y líneas de movimiento IFE ntegrated Fabric Electrode – Electrodos de Tejido de Punto con hilos conductores y recubrimiento de geles Adquisición ECG Actividad respiratoria Ritmo respiratorio Gestos en rehabilitación

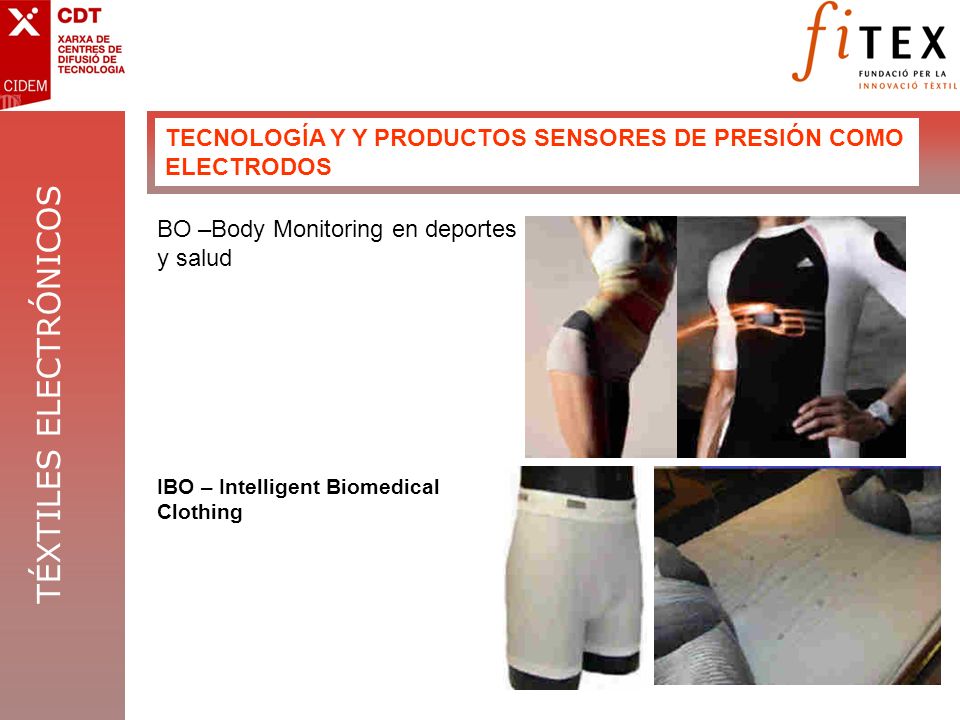

15 TÉXTILES ELECTRÓNICOS TECNOLOGÍA Y Y PRODUCTOS SENSORES DE PRESIÓN COMO ELECTRODOS IBO – Intelligent Biomedical Clothing BO –Body Monitoring en deportes y salud

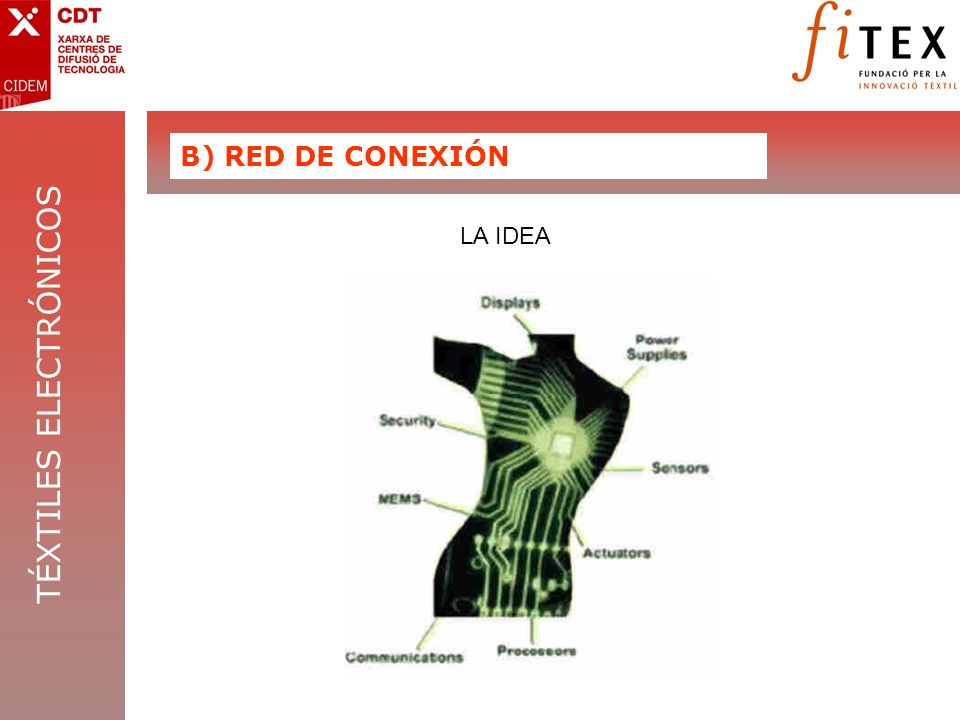

16 TÉXTILES ELECTRÓNICOS B) RED DE CONEXIÓN LA IDEA

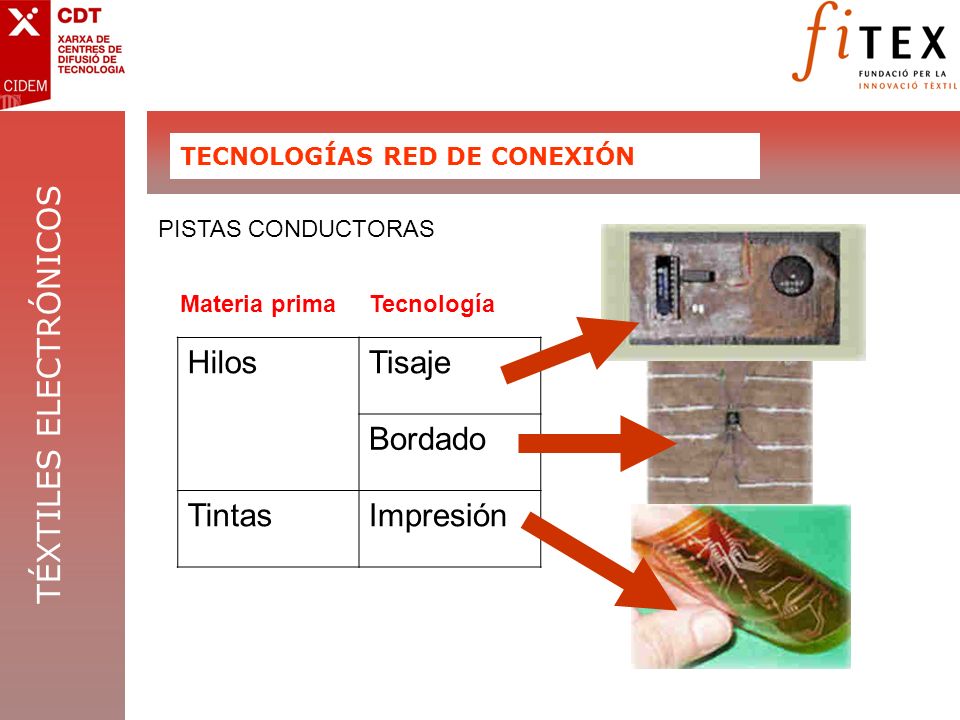

17 TÉXTILES ELECTRÓNICOS TECNOLOGÍAS RED DE CONEXIÓN HilosTisaje Bordado TintasImpresión PISTAS CONDUCTORAS Materia primaTecnología

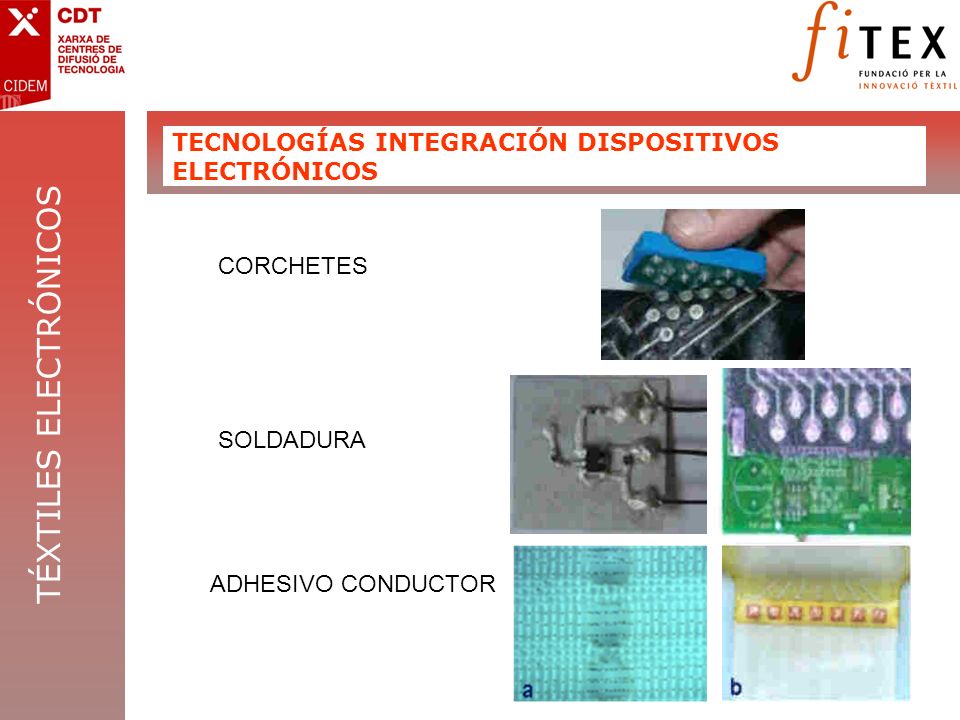

18 TÉXTILES ELECTRÓNICOS TECNOLOGÍAS INTEGRACIÓN DISPOSITIVOS ELECTRÓNICOS CORCHETES SOLDADURA ADHESIVO CONDUCTOR

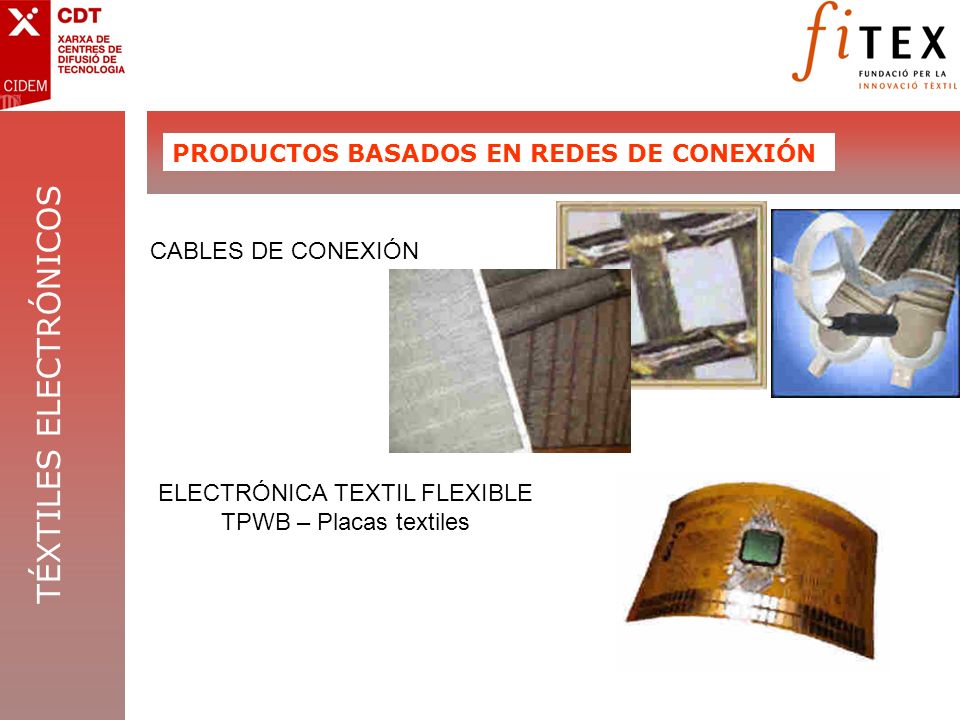

19 TÉXTILES ELECTRÓNICOS PRODUCTOS BASADOS EN REDES DE CONEXIÓN CABLES DE CONEXIÓN ELECTRÓNICA TEXTIL FLEXIBLE TPWB – Placas textiles

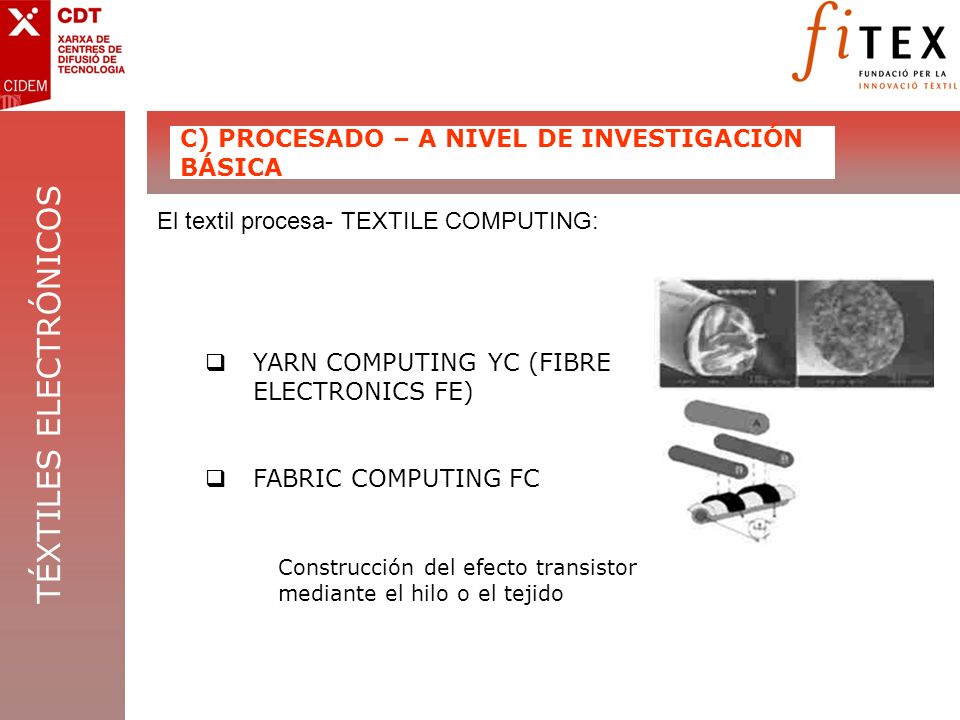

20 TÉXTILES ELECTRÓNICOS C) PROCESADO – A NIVEL DE INVESTIGACIÓN BÁSICA  YARN COMPUTING YC (FIBRE ELECTRONICS FE)  FABRIC COMPUTING FC Construcción del efecto transistor mediante el hilo o el tejido El textil procesa- TEXTILE COMPUTING:
