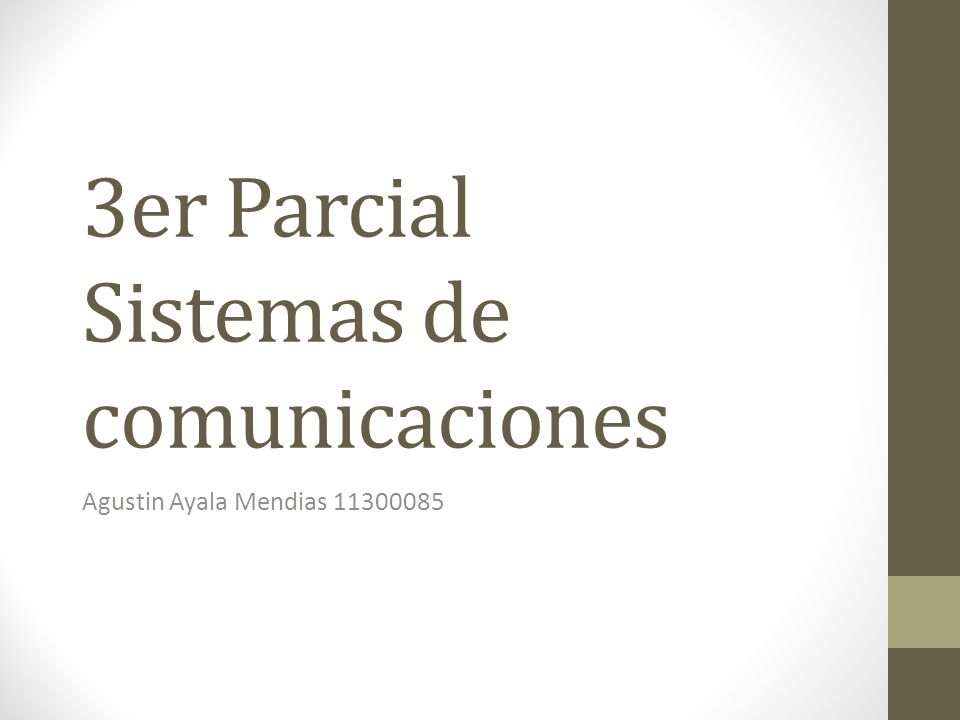

1 3er Parcial Sistemas de comunicaciones Agustin Ayala Mendias 11300085

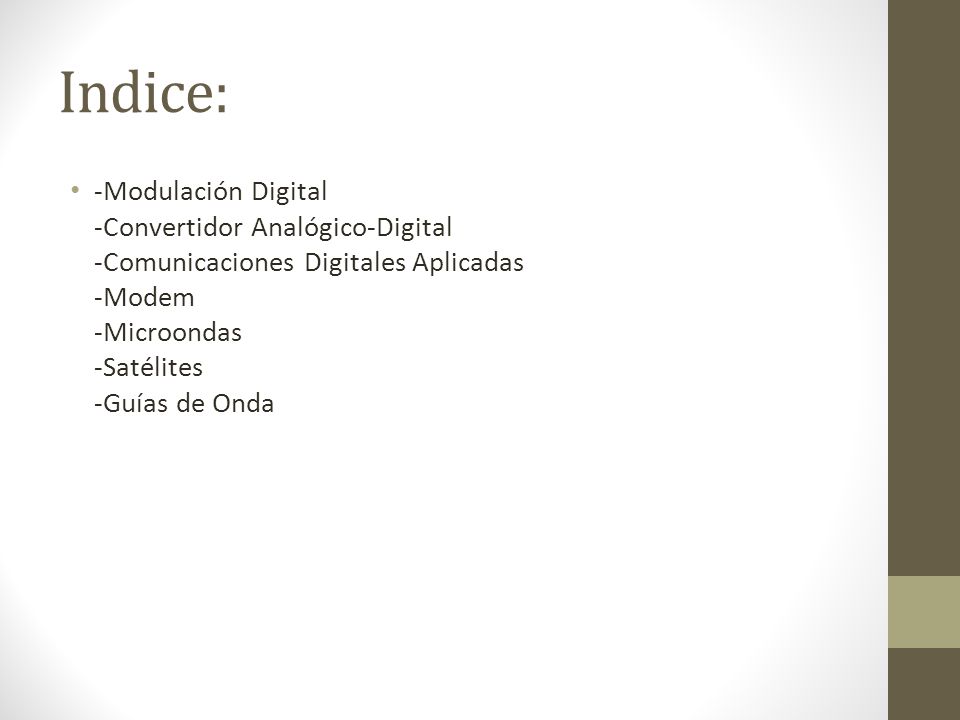

2 Indice: -Modulación Digital -Convertidor Analógico-Digital -Comunicaciones Digitales Aplicadas -Modem -Microondas -Satélites -Guías de Onda

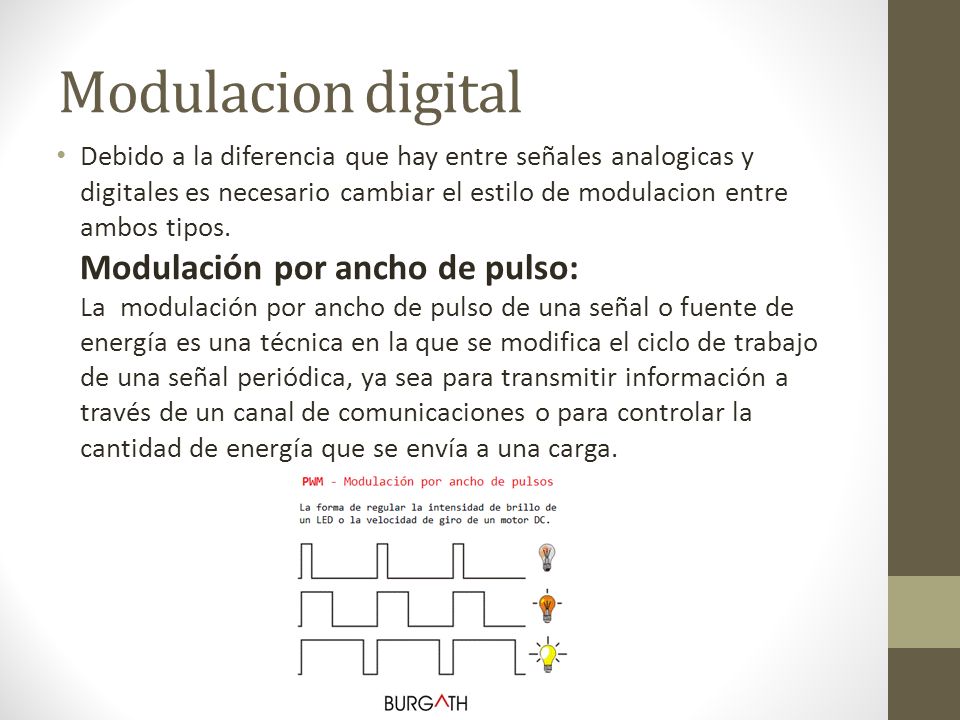

3 Modulacion digital Debido a la diferencia que hay entre señales analogicas y digitales es necesario cambiar el estilo de modulacion entre ambos tipos. Modulación por ancho de pulso: La modulación por ancho de pulso de una señal o fuente de energía es una técnica en la que se modifica el ciclo de trabajo de una señal periódica, ya sea para transmitir información a través de un canal de comunicaciones o para controlar la cantidad de energía que se envía a una carga.

4 Modulación digital Modulación por amplitud de pulsos: La modulación PAM en donde la posición y el ancho quedan fijos y la amplitud es la que varía. Dichas amplitudes pueden ser reales o complejas. Si representamos las amplitudes en el plano complejo tenemos lo que se llaman constelaciones de la correcta elección de los puntos de la constelación (amplitudes) depende la inmunidad a ruido (distancia entre puntos) o la energía por bit (distancia al origen).

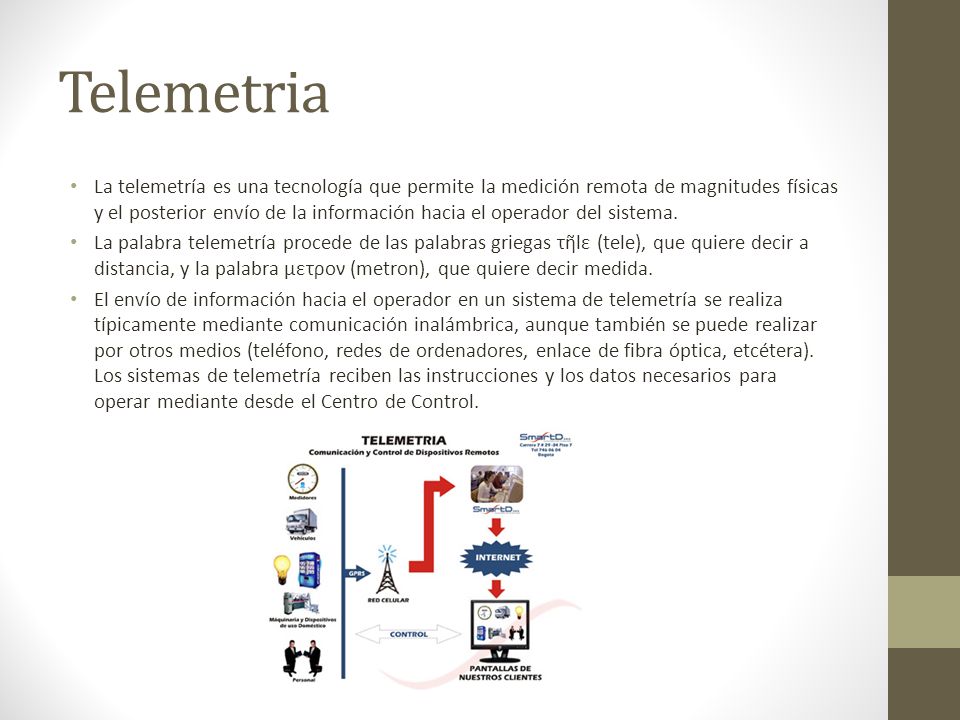

5 Telemetria La telemetría es una tecnología que permite la medición remota de magnitudes físicas y el posterior envío de la información hacia el operador del sistema. La palabra telemetría procede de las palabras griegas τῆlε (tele), que quiere decir a distancia, y la palabra μετρον (metron), que quiere decir medida. El envío de información hacia el operador en un sistema de telemetría se realiza típicamente mediante comunicación inalámbrica, aunque también se puede realizar por otros medios (teléfono, redes de ordenadores, enlace de fibra óptica, etcétera). Los sistemas de telemetría reciben las instrucciones y los datos necesarios para operar mediante desde el Centro de Control.

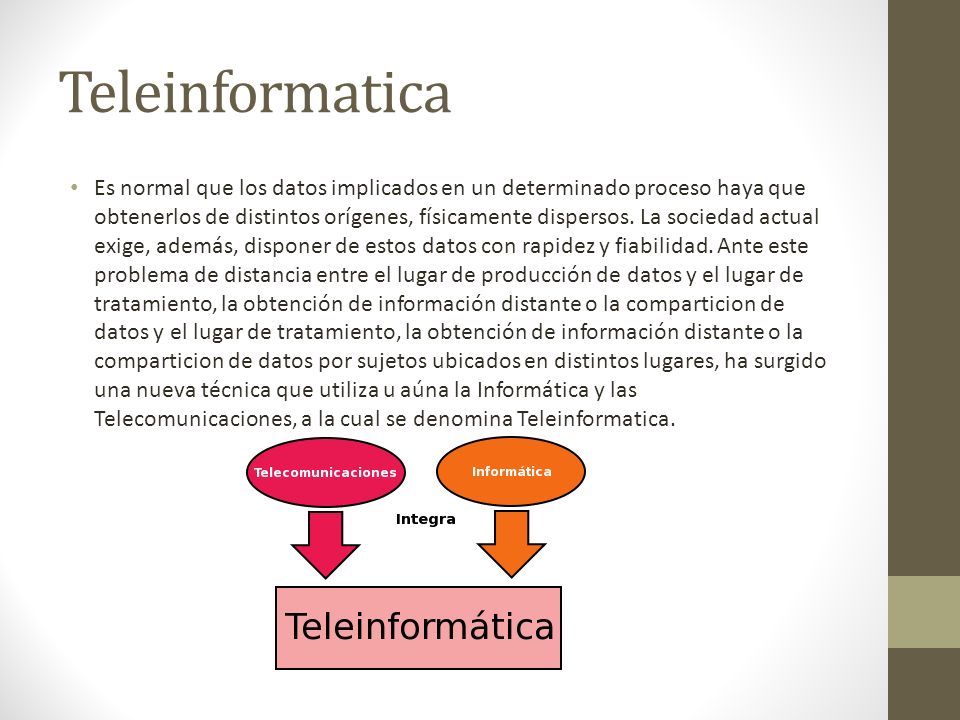

6 Teleinformatica Es normal que los datos implicados en un determinado proceso haya que obtenerlos de distintos orígenes, físicamente dispersos. La sociedad actual exige, además, disponer de estos datos con rapidez y fiabilidad. Ante este problema de distancia entre el lugar de producción de datos y el lugar de tratamiento, la obtención de información distante o la comparticion de datos y el lugar de tratamiento, la obtención de información distante o la comparticion de datos por sujetos ubicados en distintos lugares, ha surgido una nueva técnica que utiliza u aúna la Informática y las Telecomunicaciones, a la cual se denomina Teleinformatica.

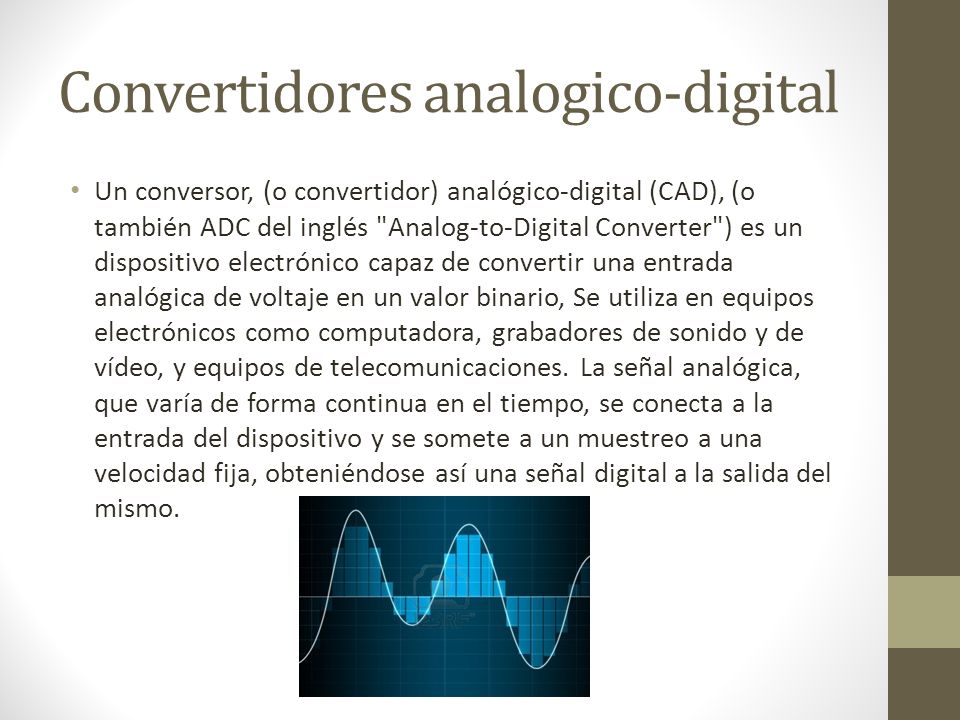

7 Convertidores analogico-digital Un conversor, (o convertidor) analógico-digital (CAD), (o también ADC del inglés "Analog-to-Digital Converter") es un dispositivo electrónico capaz de convertir una entrada analógica de voltaje en un valor binario, Se utiliza en equipos electrónicos como computadora, grabadores de sonido y de vídeo, y equipos de telecomunicaciones. La señal analógica, que varía de forma continua en el tiempo, se conecta a la entrada del dispositivo y se somete a un muestreo a una velocidad fija, obteniéndose así una señal digital a la salida del mismo.

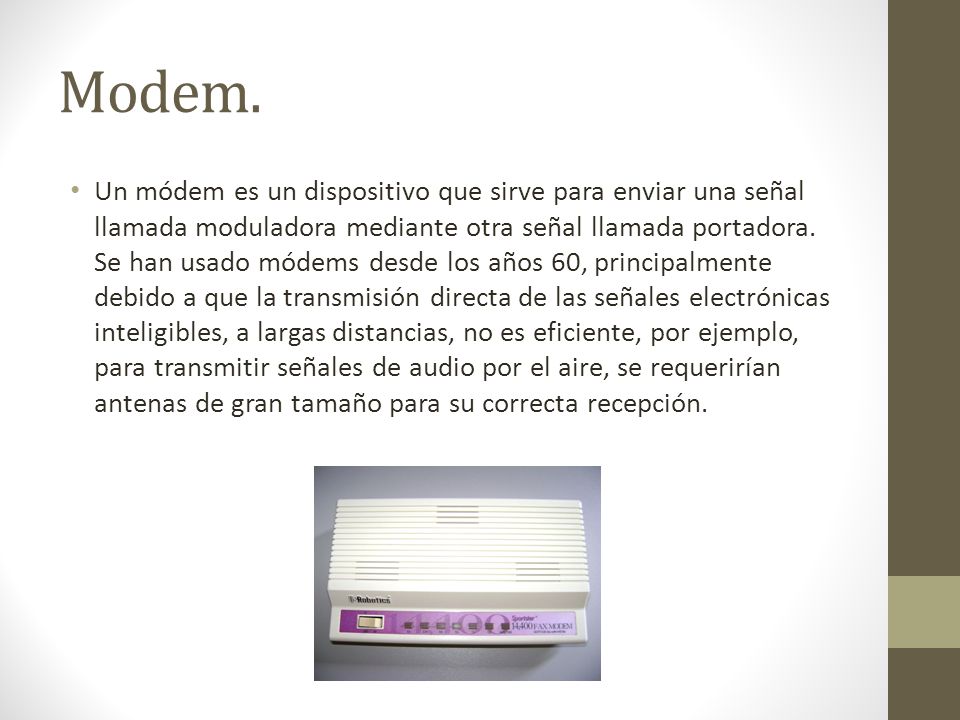

8 Modem. Un módem es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. Se han usado módems desde los años 60, principalmente debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño para su correcta recepción.

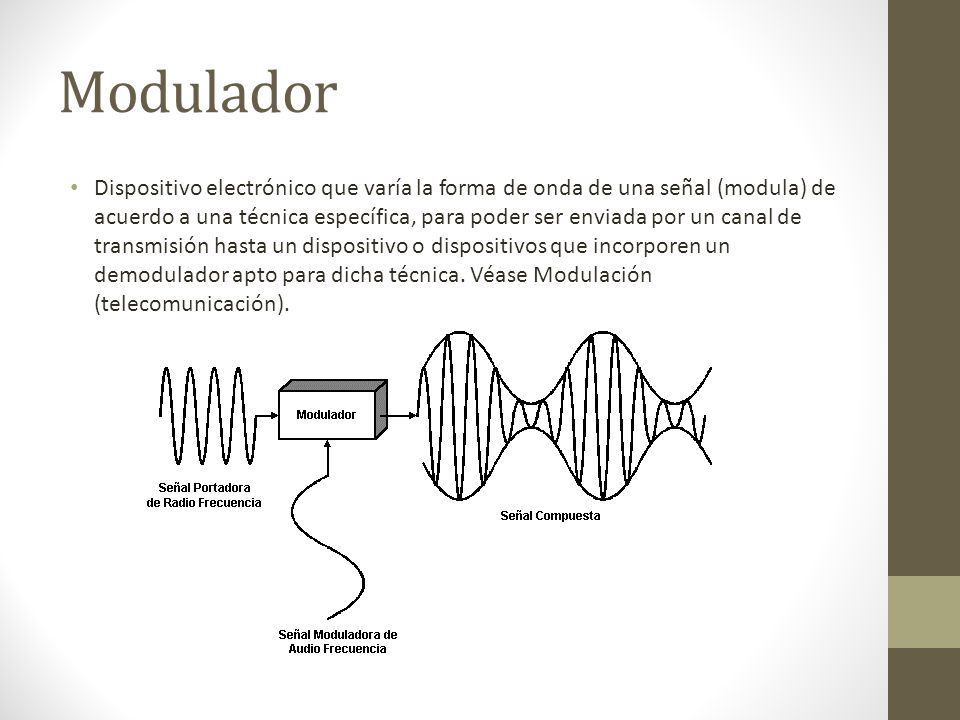

9 Modulador Dispositivo electrónico que varía la forma de onda de una señal (modula) de acuerdo a una técnica específica, para poder ser enviada por un canal de transmisión hasta un dispositivo o dispositivos que incorporen un demodulador apto para dicha técnica. Véase Modulación (telecomunicación).

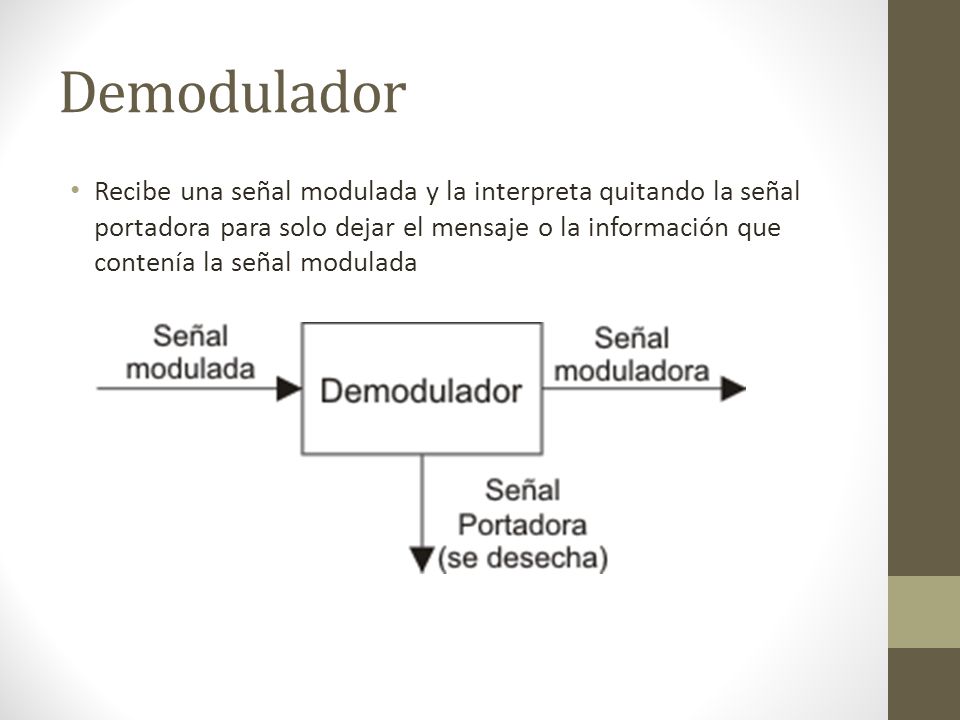

10 Demodulador Recibe una señal modulada y la interpreta quitando la señal portadora para solo dejar el mensaje o la información que contenía la señal modulada

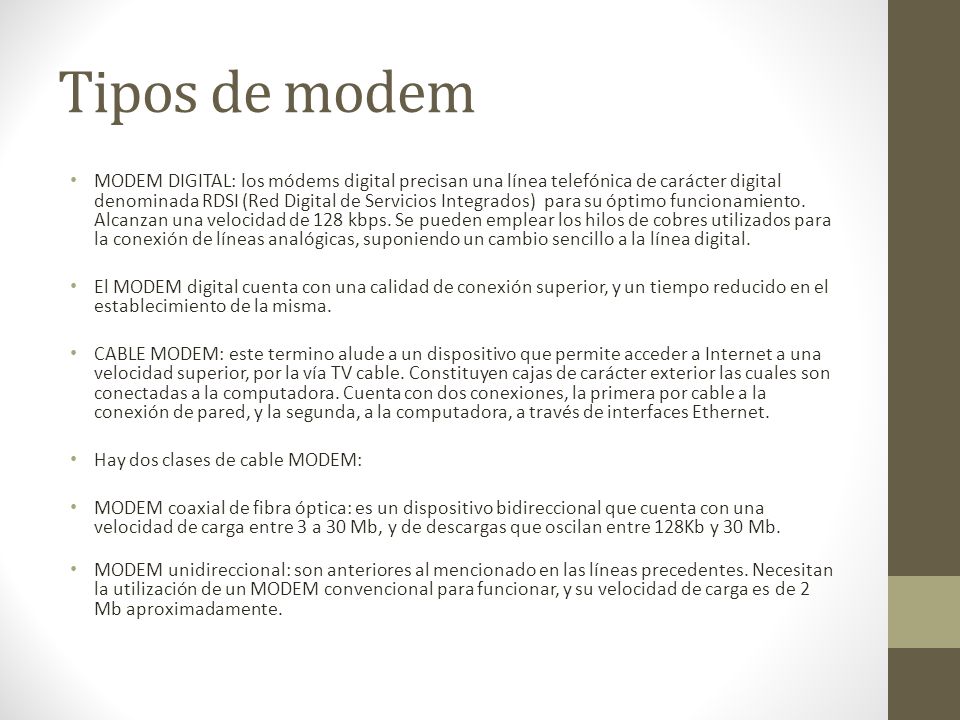

11 Tipos de modem MODEM DIGITAL: los módems digital precisan una línea telefónica de carácter digital denominada RDSI (Red Digital de Servicios Integrados) para su óptimo funcionamiento. Alcanzan una velocidad de 128 kbps. Se pueden emplear los hilos de cobres utilizados para la conexión de líneas analógicas, suponiendo un cambio sencillo a la línea digital. El MODEM digital cuenta con una calidad de conexión superior, y un tiempo reducido en el establecimiento de la misma. CABLE MODEM: este termino alude a un dispositivo que permite acceder a Internet a una velocidad superior, por la vía TV cable. Constituyen cajas de carácter exterior las cuales son conectadas a la computadora. Cuenta con dos conexiones, la primera por cable a la conexión de pared, y la segunda, a la computadora, a través de interfaces Ethernet. Hay dos clases de cable MODEM: MODEM coaxial de fibra óptica: es un dispositivo bidireccional que cuenta con una velocidad de carga entre 3 a 30 Mb, y de descargas que oscilan entre 128Kb y 30 Mb. MODEM unidireccional: son anteriores al mencionado en las líneas precedentes. Necesitan la utilización de un MODEM convencional para funcionar, y su velocidad de carga es de 2 Mb aproximadamente.

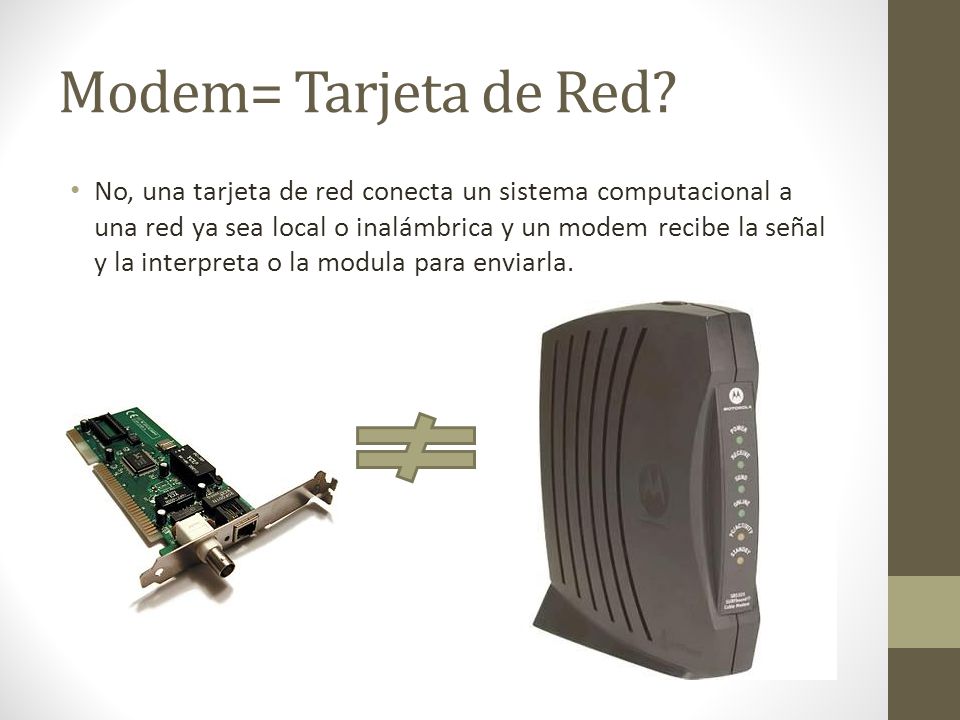

12 Modem= Tarjeta de Red? No, una tarjeta de red conecta un sistema computacional a una red ya sea local o inalámbrica y un modem recibe la señal y la interpreta o la modula para enviarla.

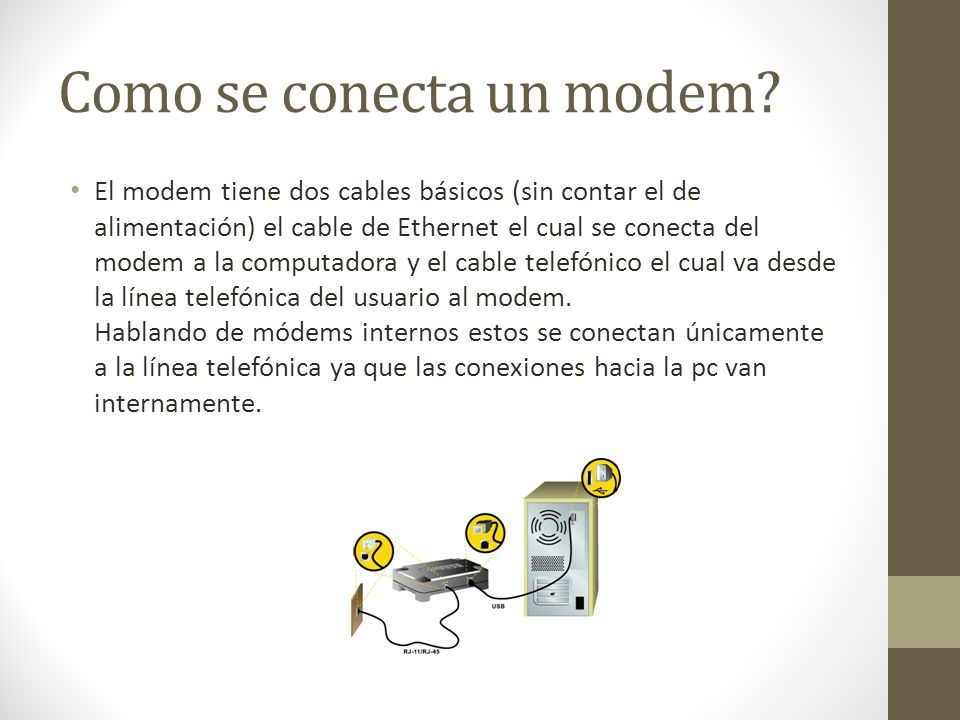

13 Como se conecta un modem? El modem tiene dos cables básicos (sin contar el de alimentación) el cable de Ethernet el cual se conecta del modem a la computadora y el cable telefónico el cual va desde la línea telefónica del usuario al modem. Hablando de módems internos estos se conectan únicamente a la línea telefónica ya que las conexiones hacia la pc van internamente.

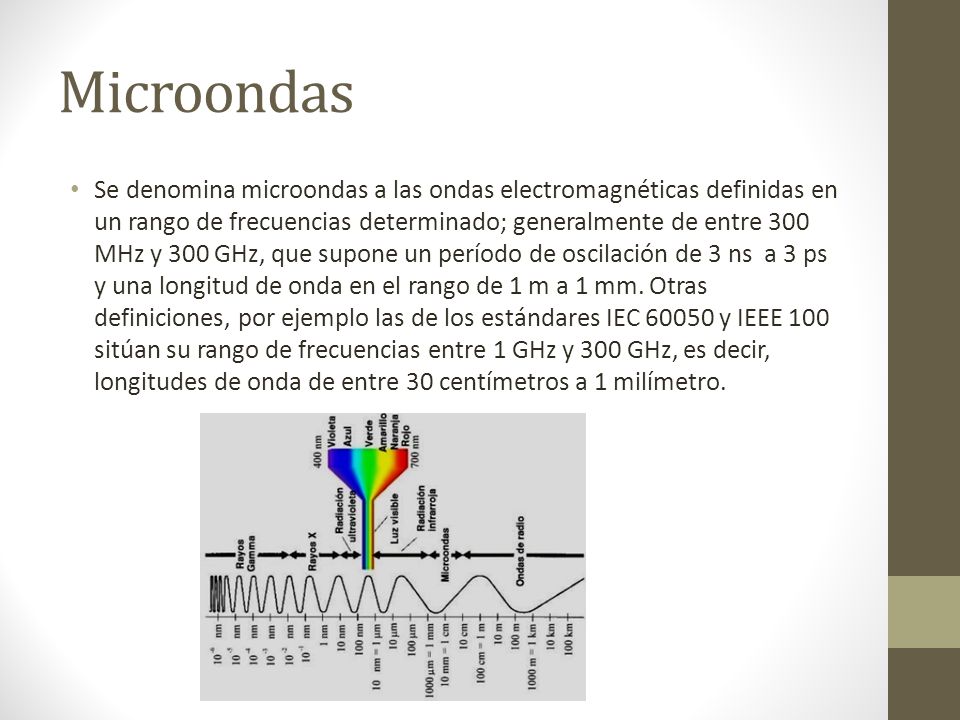

14 Microondas Se denomina microondas a las ondas electromagnéticas definidas en un rango de frecuencias determinado; generalmente de entre 300 MHz y 300 GHz, que supone un período de oscilación de 3 ns a 3 ps y una longitud de onda en el rango de 1 m a 1 mm. Otras definiciones, por ejemplo las de los estándares IEC 60050 y IEEE 100 sitúan su rango de frecuencias entre 1 GHz y 300 GHz, es decir, longitudes de onda de entre 30 centímetros a 1 milímetro.

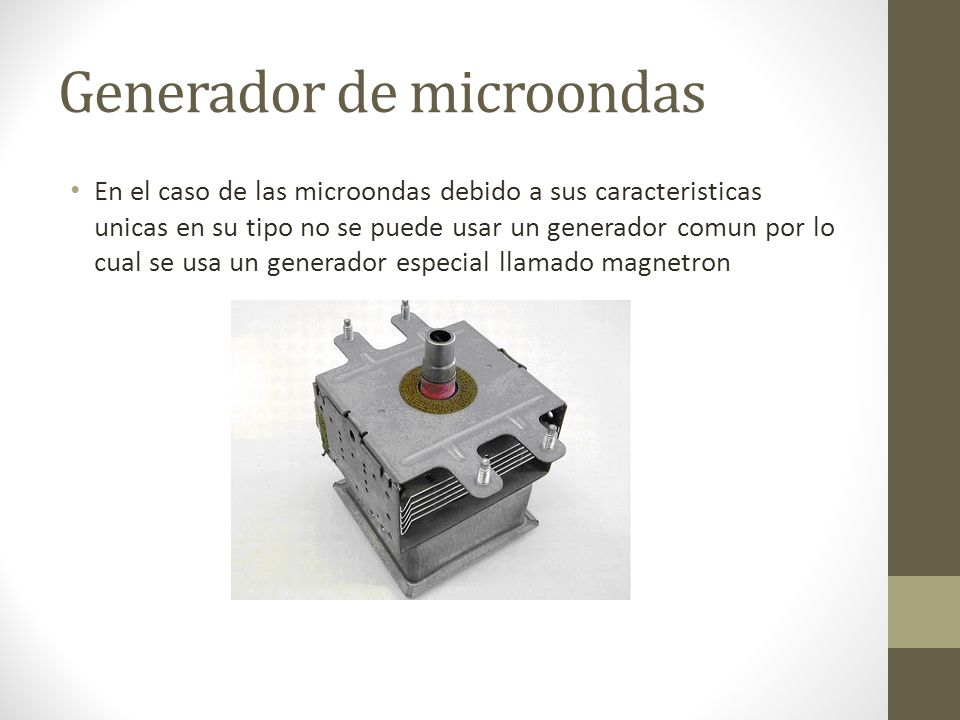

15 Generador de microondas En el caso de las microondas debido a sus caracteristicas unicas en su tipo no se puede usar un generador comun por lo cual se usa un generador especial llamado magnetron

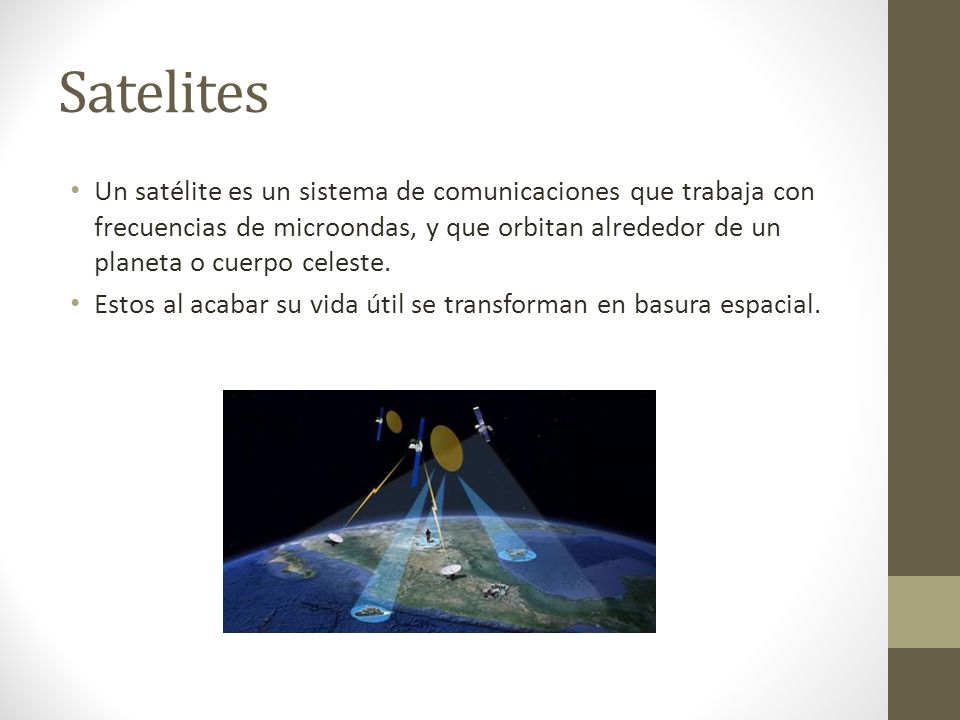

16 Satelites Un satélite es un sistema de comunicaciones que trabaja con frecuencias de microondas, y que orbitan alrededor de un planeta o cuerpo celeste. Estos al acabar su vida útil se transforman en basura espacial.

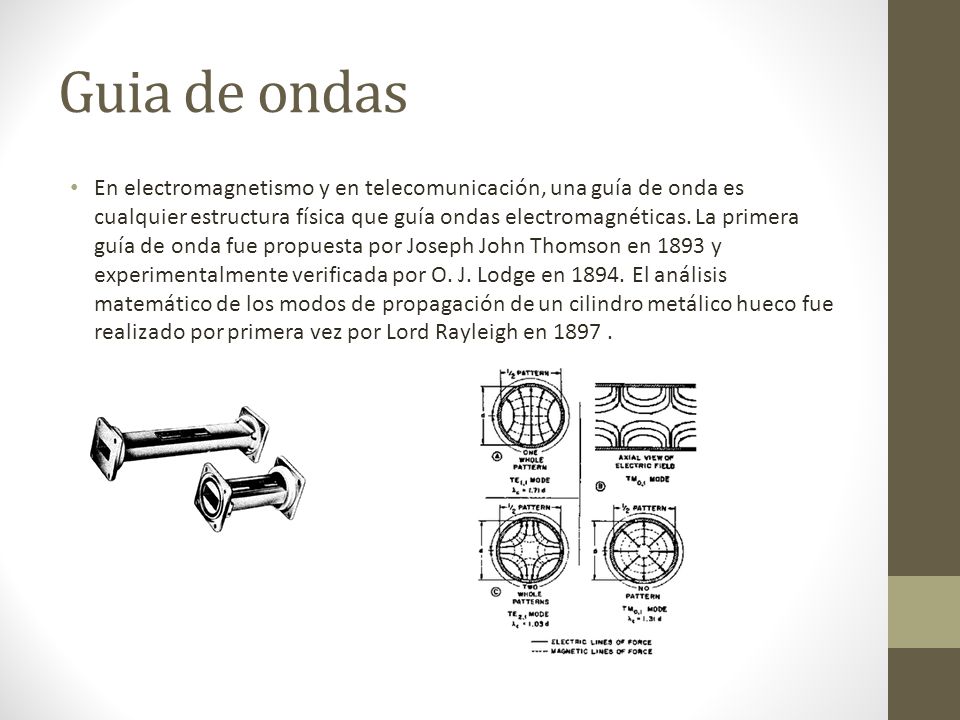

17 Guia de ondas En electromagnetismo y en telecomunicación, una guía de onda es cualquier estructura física que guía ondas electromagnéticas. La primera guía de onda fue propuesta por Joseph John Thomson en 1893 y experimentalmente verificada por O. J. Lodge en 1894. El análisis matemático de los modos de propagación de un cilindro metálico hueco fue realizado por primera vez por Lord Rayleigh en 1897.
