1 BLOQUE TEMATICO 2 UNIDAD TEMATICA 7 LECCION 26 H. A. VIGAS
BLOQUE TEMATICO 2 UNIDAD TEMATICA 7 LECCION 26 H.A. VIGAS. PUESTA EN OBRA. OTROS TIPOS

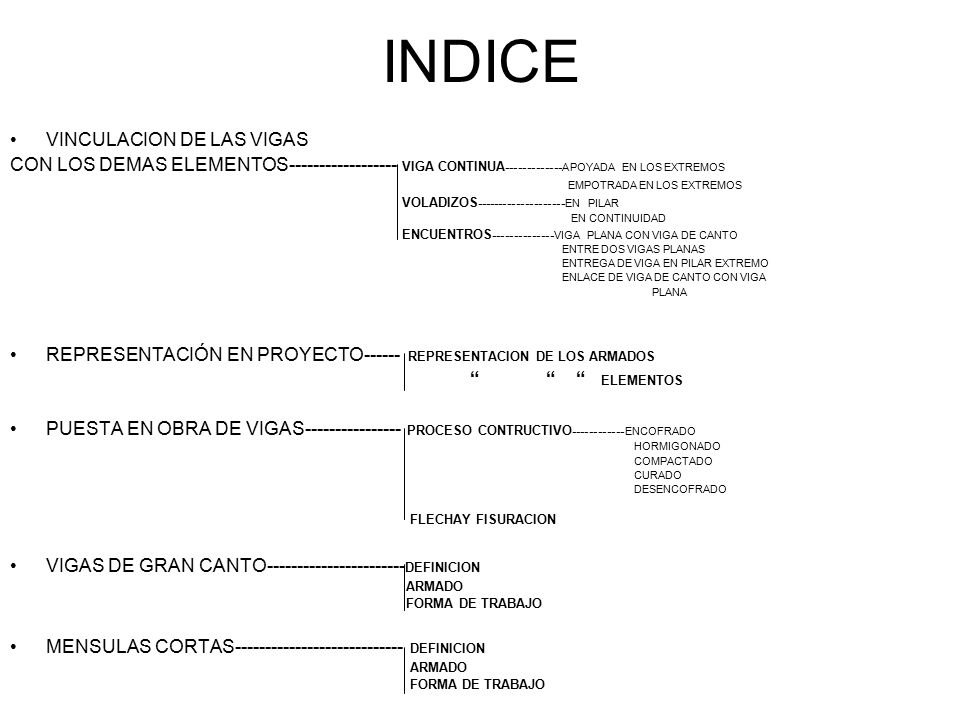

2 INDICE VINCULACION DE LAS VIGAS
CON LOS DEMAS ELEMENTOS VIGA CONTINUA APOYADA EN LOS EXTREMOS EMPOTRADA EN LOS EXTREMOS VOLADIZOS EN PILAR EN CONTINUIDAD ENCUENTROS VIGA PLANA CON VIGA DE CANTO ENTRE DOS VIGAS PLANAS ENTREGA DE VIGA EN PILAR EXTREMO ENLACE DE VIGA DE CANTO CON VIGA PLANA REPRESENTACIÓN EN PROYECTO REPRESENTACION DE LOS ARMADOS “ “ “ ELEMENTOS PUESTA EN OBRA DE VIGAS PROCESO CONTRUCTIVO ENCOFRADO HORMIGONADO COMPACTADO CURADO DESENCOFRADO FLECHAY FISURACION VIGAS DE GRAN CANTO DEFINICION ARMADO FORMA DE TRABAJO MENSULAS CORTAS DEFINICION

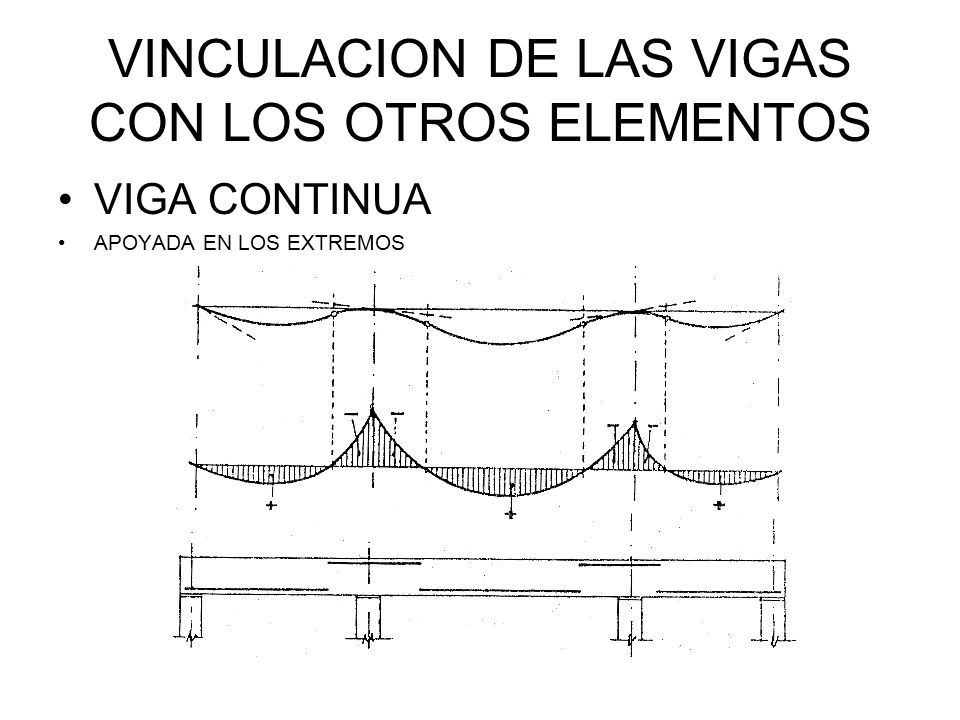

3 VINCULACION DE LAS VIGAS CON LOS OTROS ELEMENTOS
VIGA CONTINUA APOYADA EN LOS EXTREMOS

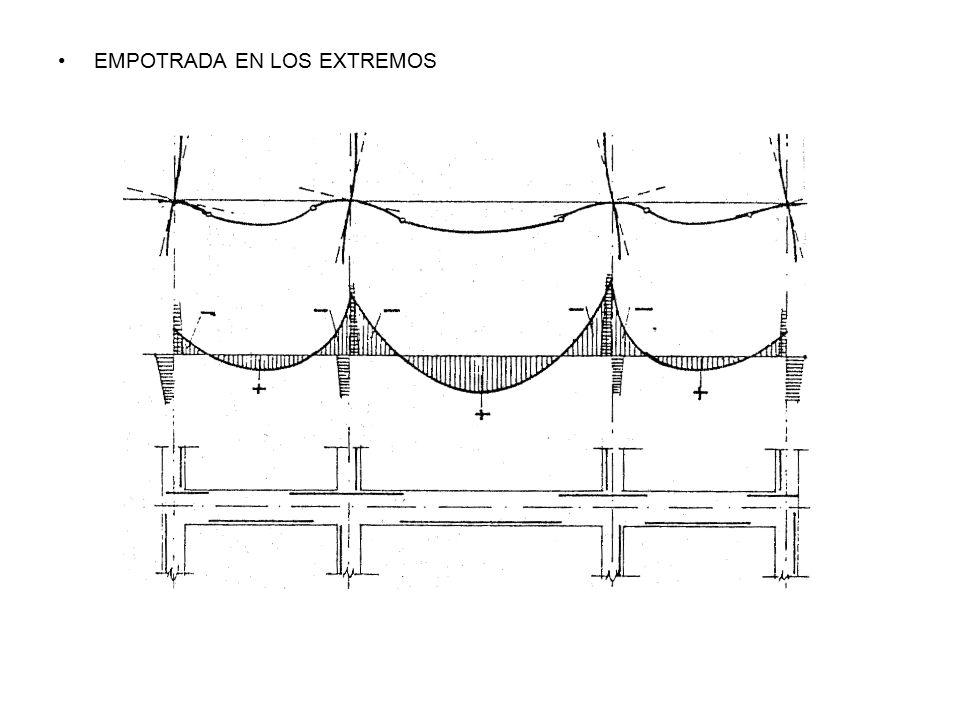

4 EMPOTRADA EN LOS EXTREMOS

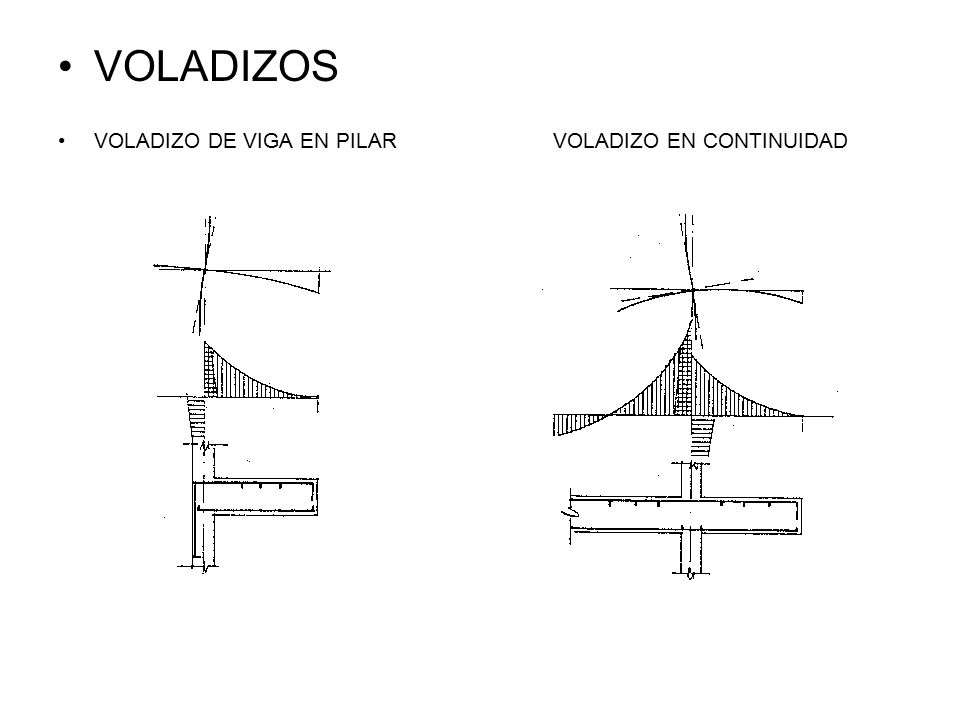

5 VOLADIZOS VOLADIZO DE VIGA EN PILAR VOLADIZO EN CONTINUIDAD

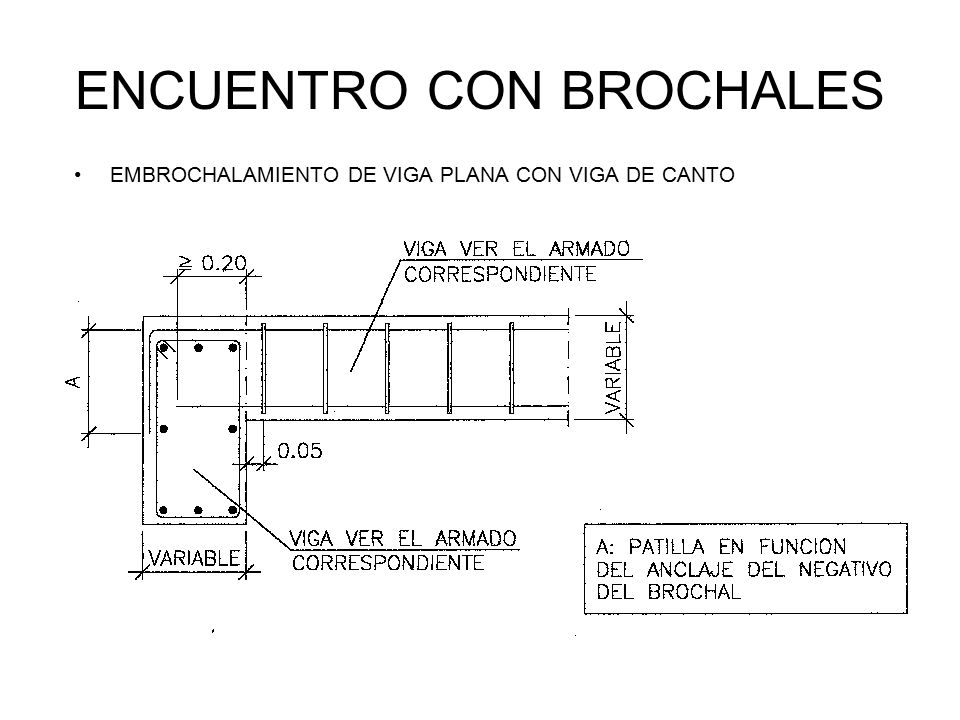

6 ENCUENTRO CON BROCHALES
EMBROCHALAMIENTO DE VIGA PLANA CON VIGA DE CANTO

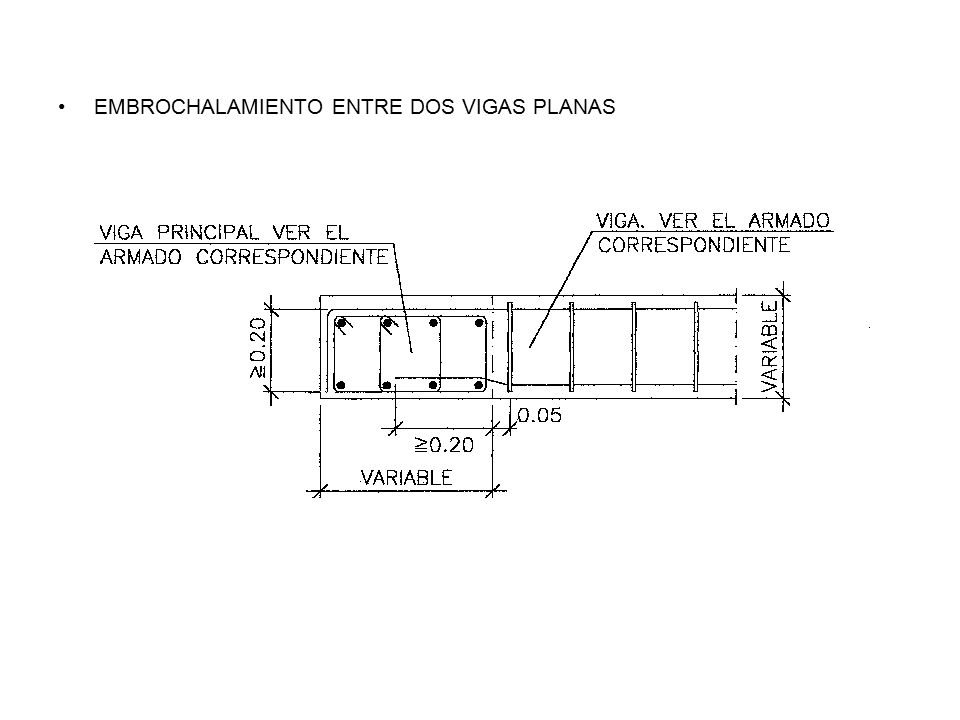

7 EMBROCHALAMIENTO ENTRE DOS VIGAS PLANAS

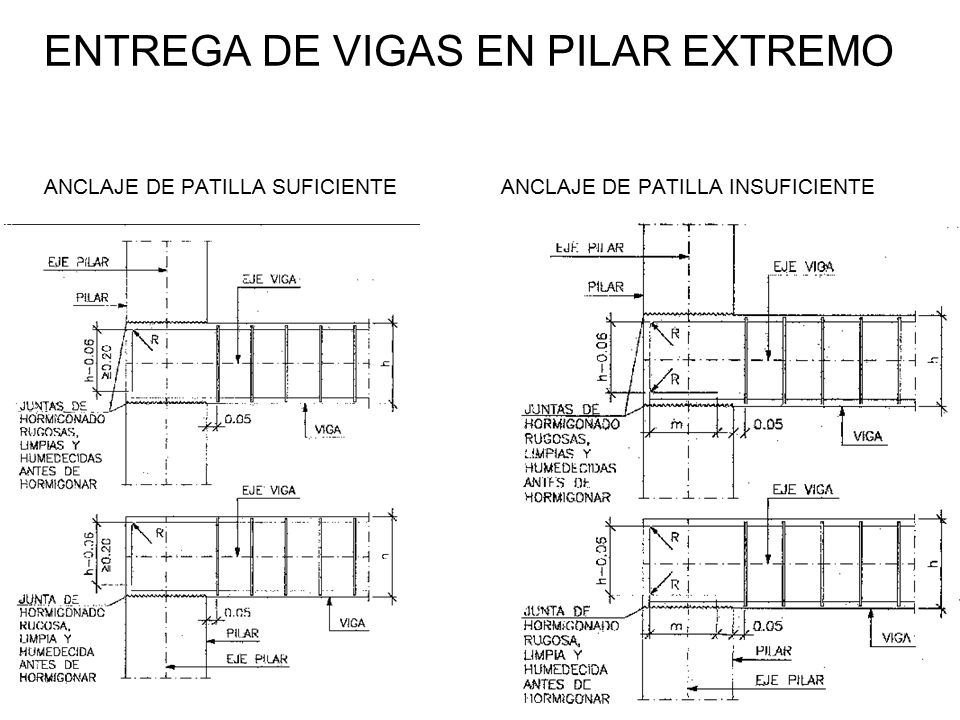

8 ENTREGA DE VIGAS EN PILAR EXTREMO
ANCLAJE DE PATILLA SUFICIENTE ANCLAJE DE PATILLA INSUFICIENTE

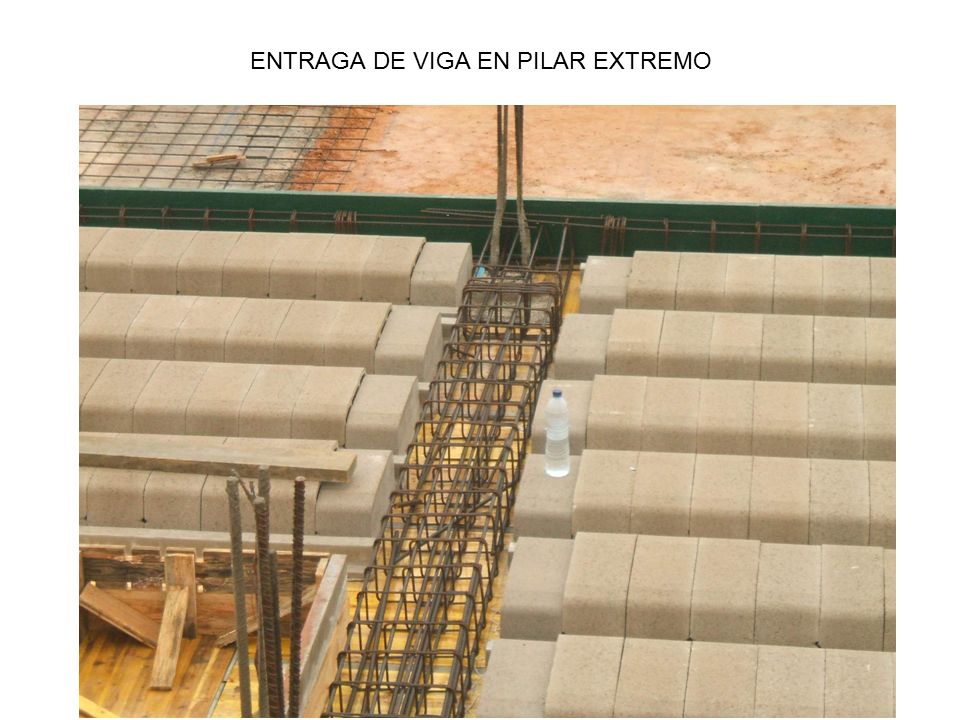

9 ENTRAGA DE VIGA EN PILAR EXTREMO

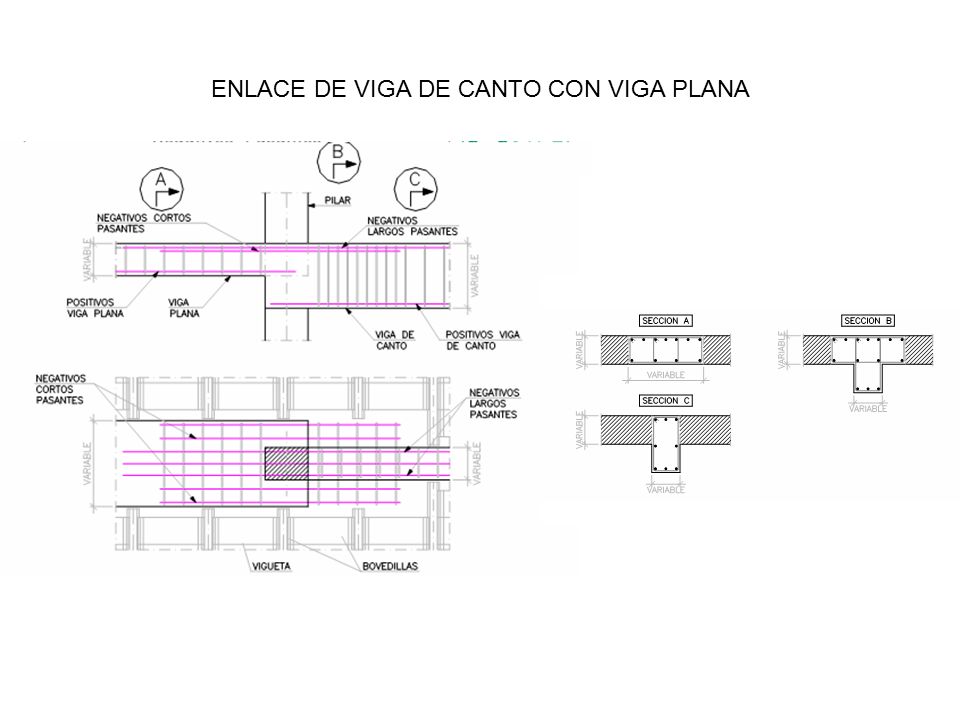

10 ENLACE DE VIGA DE CANTO CON VIGA PLANA

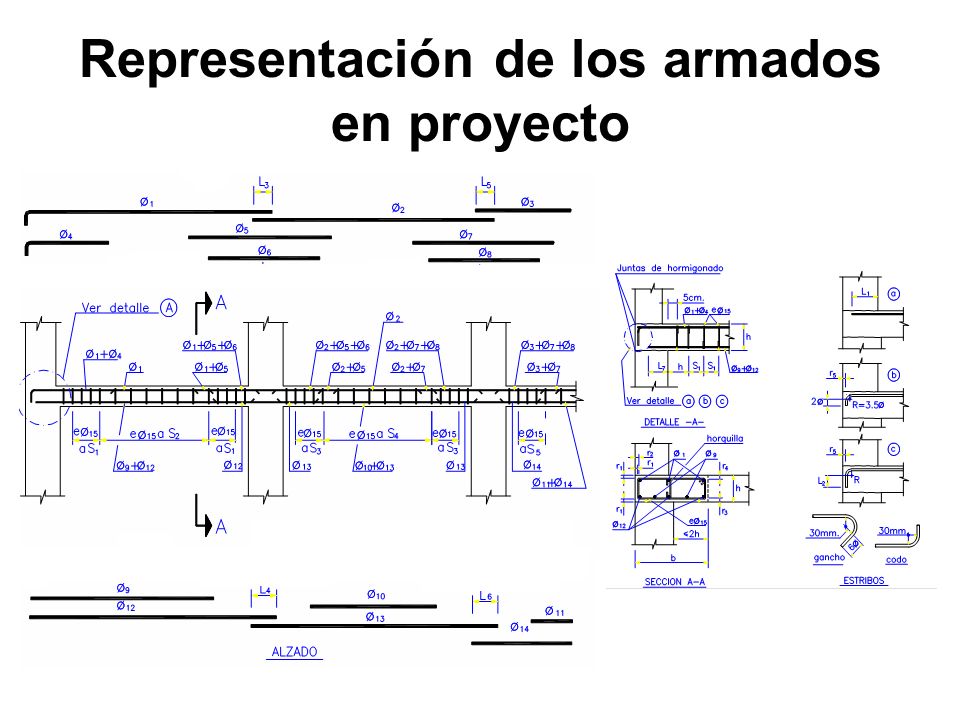

11 Representación de los armados en proyecto

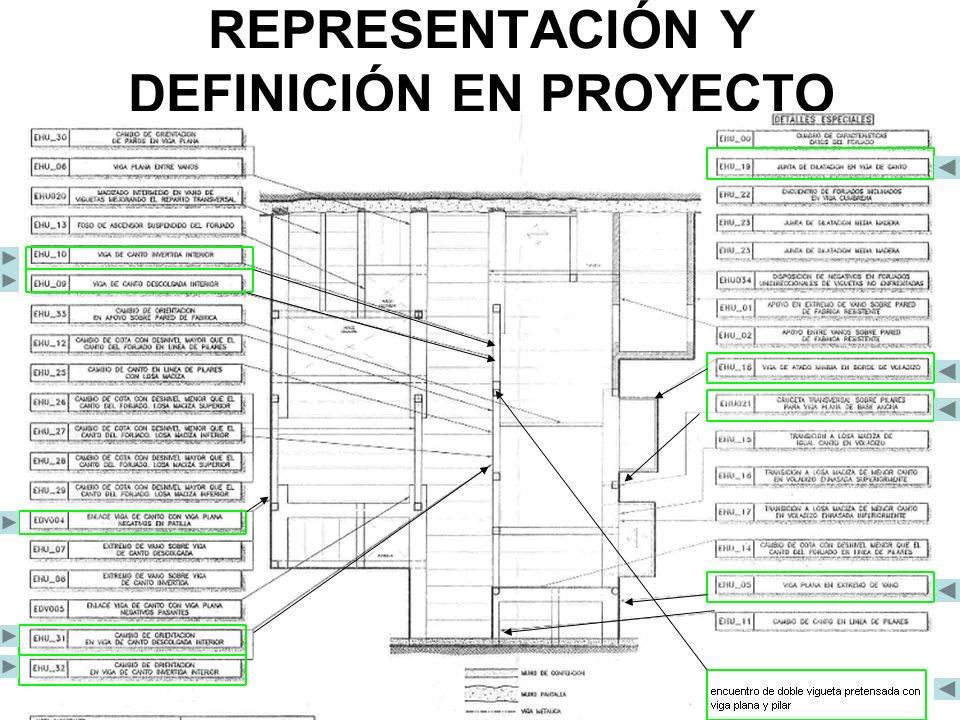

12 REPRESENTACIÓN Y DEFINICIÓN EN PROYECTO

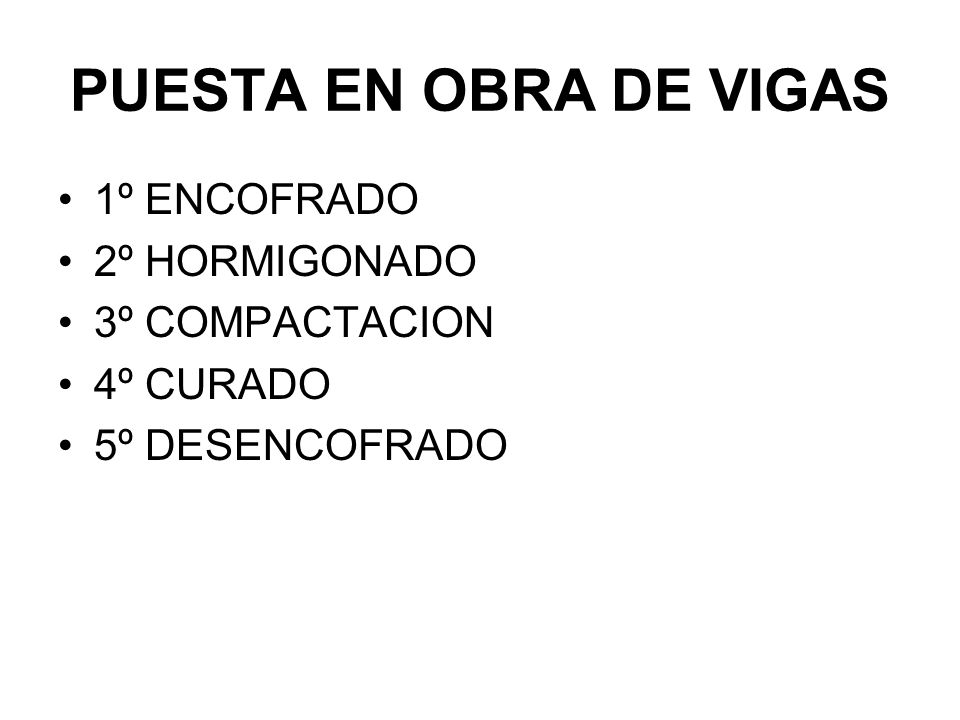

13 PUESTA EN OBRA DE VIGAS 1º ENCOFRADO 2º HORMIGONADO 3º COMPACTACION
4º CURADO 5º DESENCOFRADO

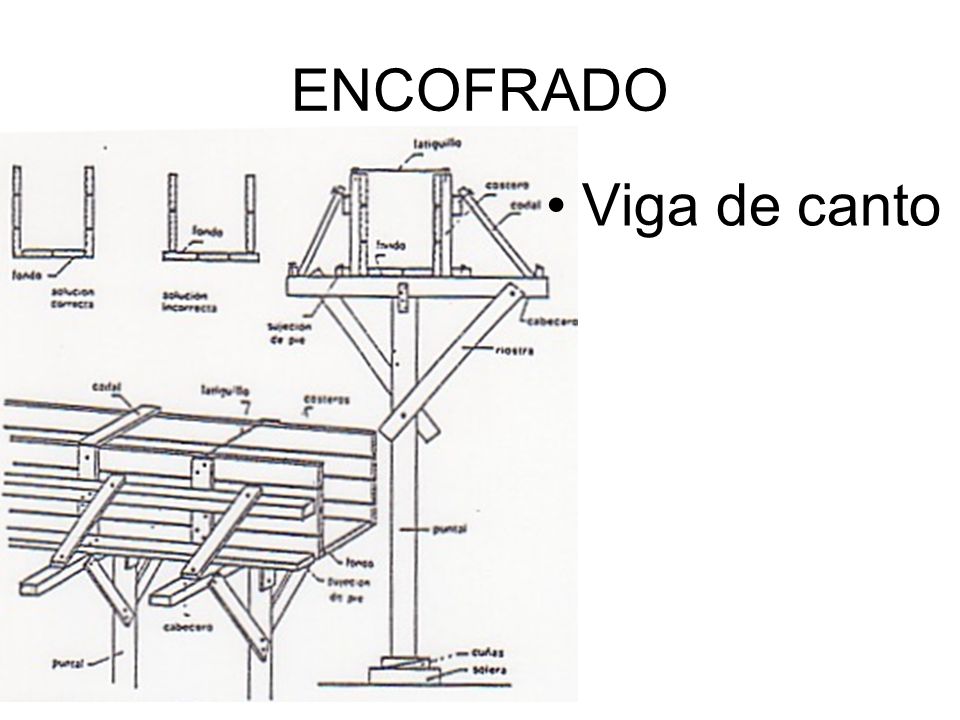

14 ENCOFRADO Viga de canto

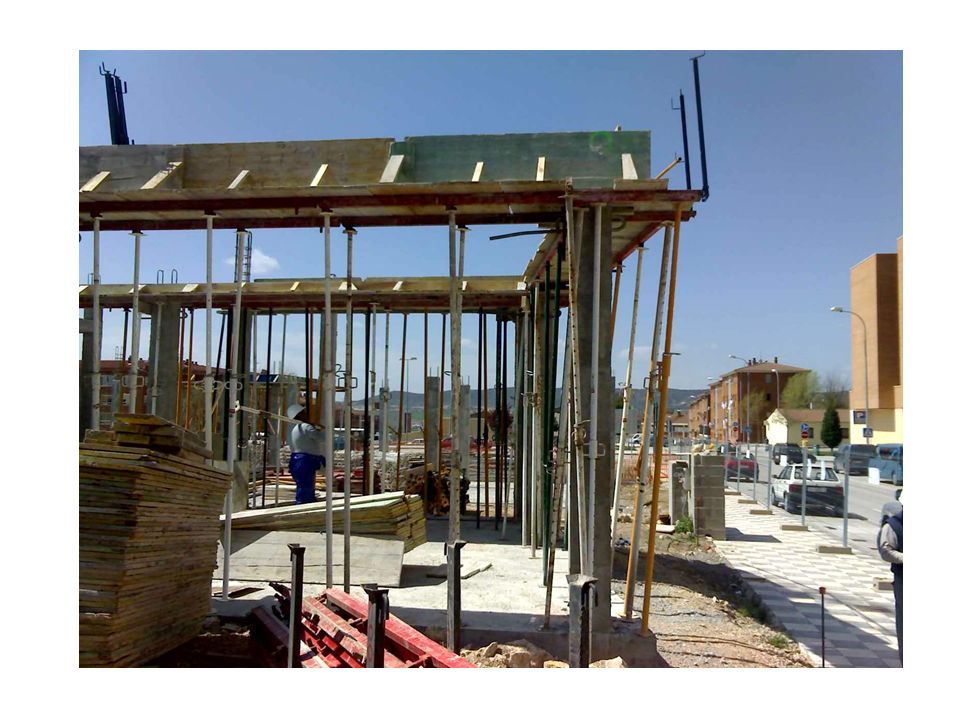

15

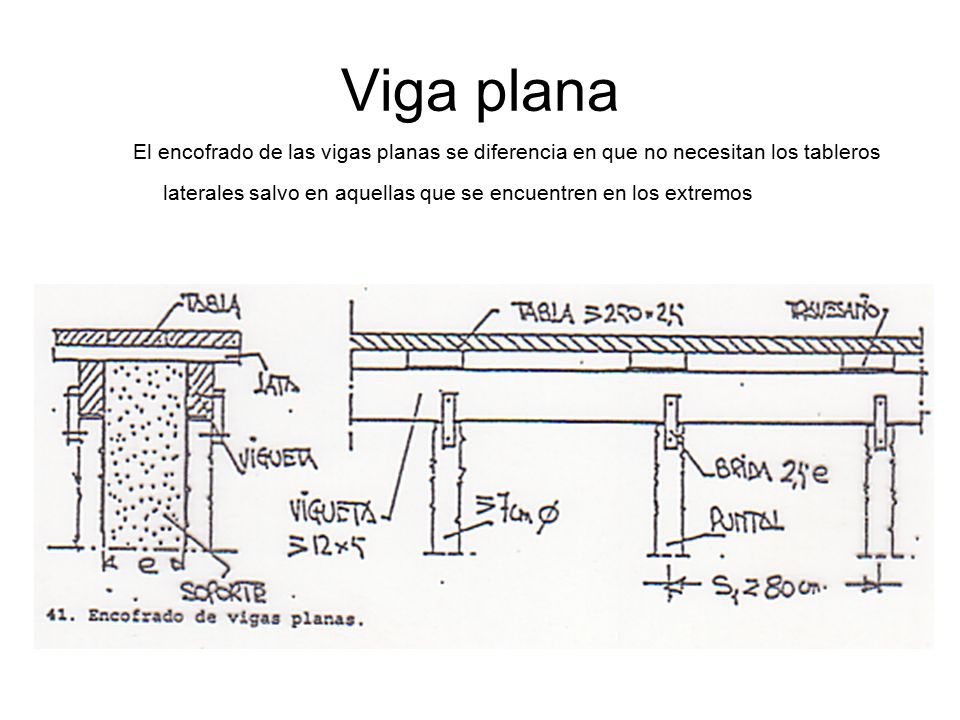

16 Viga plana El encofrado de las vigas planas se diferencia en que no necesitan los tableros laterales salvo en aquellas que se encuentren en los extremos

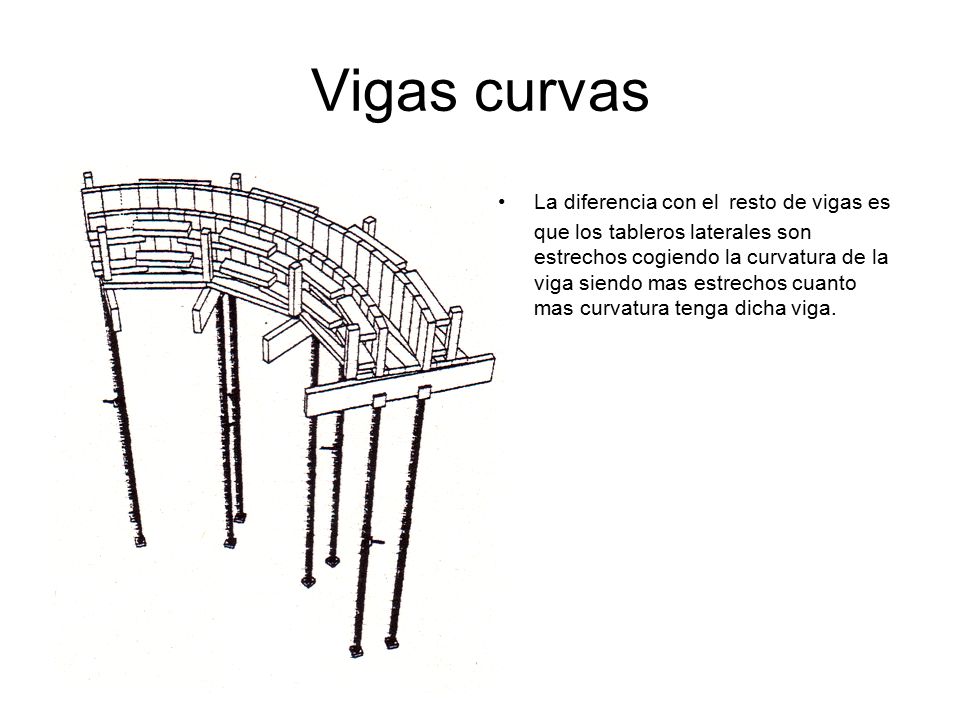

17 Vigas curvas La diferencia con el resto de vigas es que los tableros laterales son estrechos cogiendo la curvatura de la viga siendo mas estrechos cuanto mas curvatura tenga dicha viga.

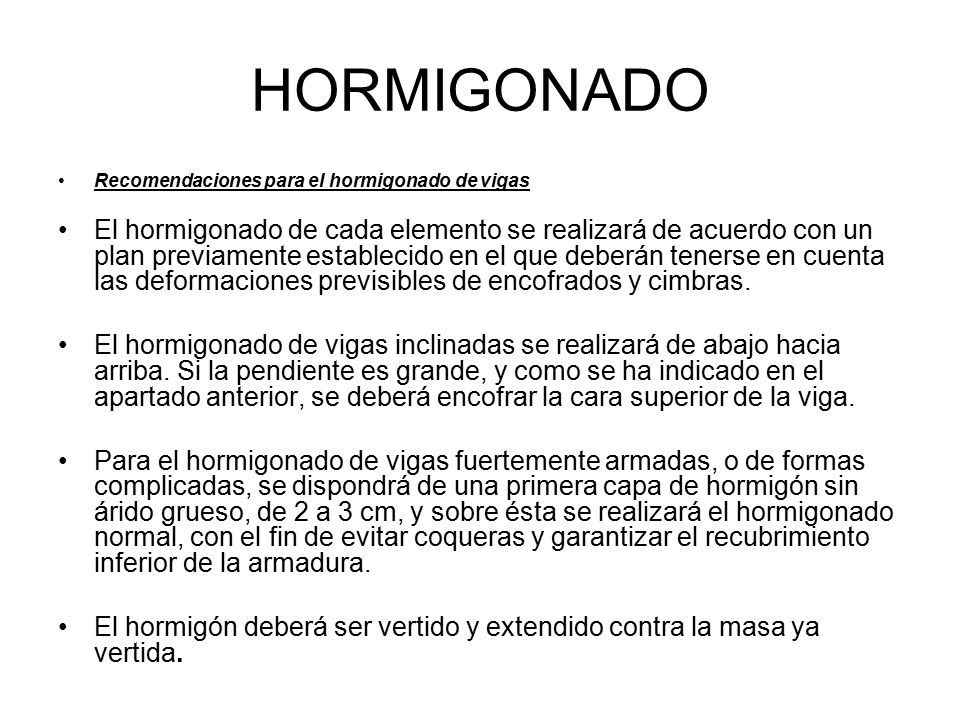

18 HORMIGONADO Recomendaciones para el hormigonado de vigas El hormigonado de cada elemento se realizará de acuerdo con un plan previamente establecido en el que deberán tenerse en cuenta las deformacio­nes previsibles de encofrados y cimbras. El hormigonado de vigas inclinadas se realizará de abajo hacia arriba. Si la pendiente es grande, y como se ha indicado en el apartado anterior, se deberá encofrar la cara superior de la viga. Para el hormigonado de vigas fuertemente armadas, o de formas complicadas, se dispondrá de una primera capa de hormigón sin árido grueso, de 2 a 3 cm, y sobre ésta se realizará el hormigonado normal, con el fin de evitar coqueras y garantizar el recubrimiento inferior de la armadura. El hormigón deberá ser vertido y extendido contra la masa ya vertida.

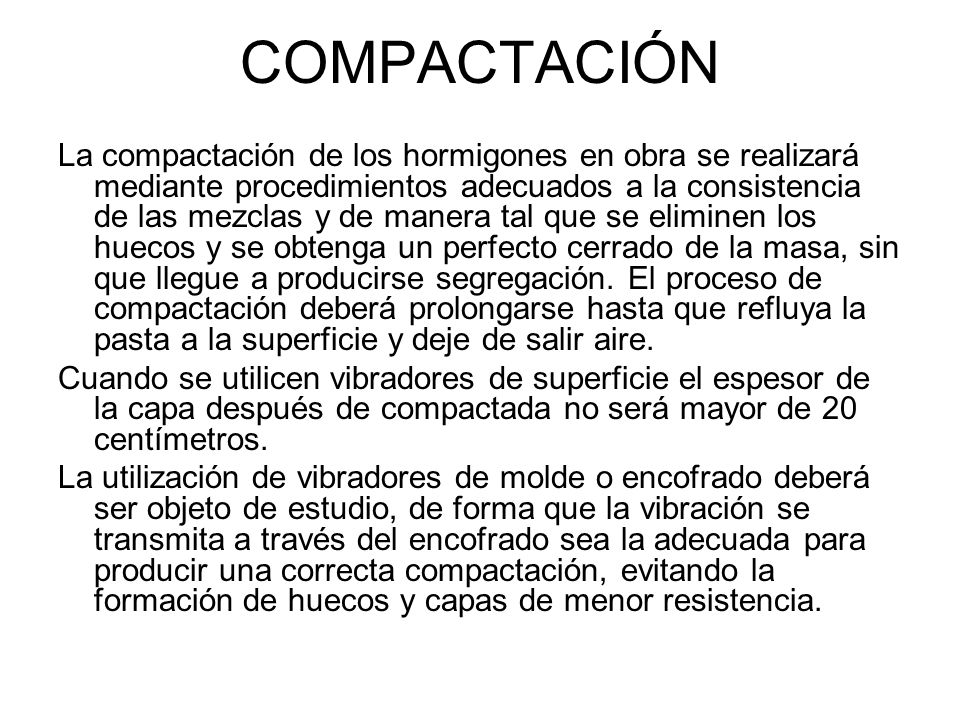

19 COMPACTACIÓN La compactación de los hormigones en obra se realizará mediante procedimientos adecuados a la consistencia de las mezclas y de manera tal que se eliminen los huecos y se obtenga un perfecto cerrado de la masa, sin que llegue a producirse segregación. El proceso de compactación deberá prolongarse hasta que refluya la pasta a la superficie y deje de salir aire. Cuando se utilicen vibradores de superficie el espesor de la capa después de compactada no será mayor de 20 centímetros. La utilización de vibradores de molde o encofrado deberá ser objeto de estudio, de forma que la vibración se transmita a través del encofrado sea la adecuada para producir una correcta compactación, evitando la formación de huecos y capas de menor resistencia.

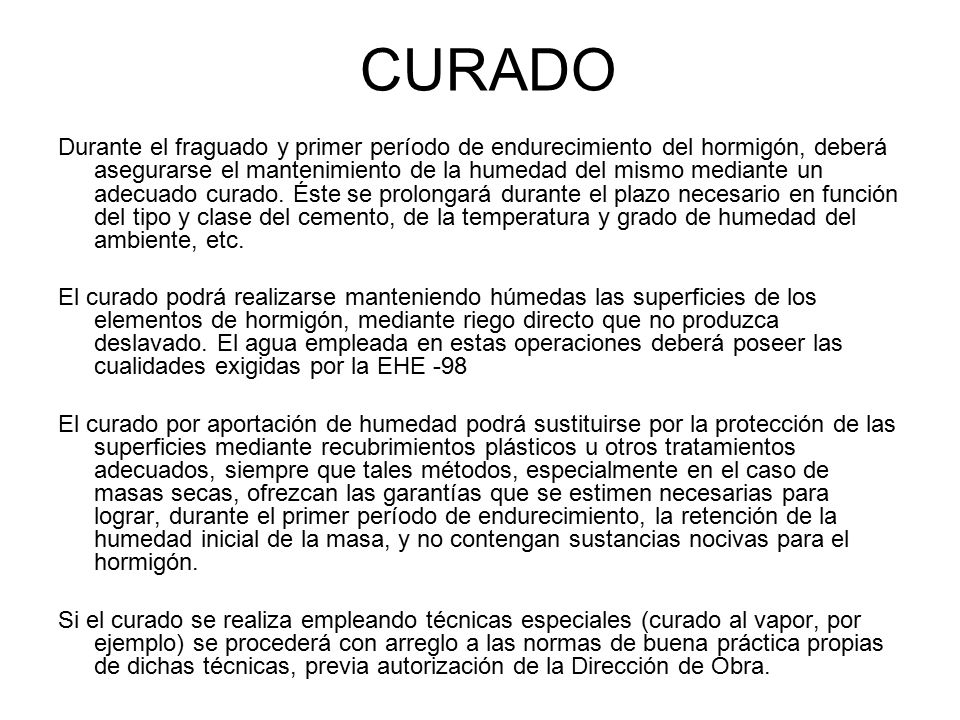

20 CURADO Durante el fraguado y primer período de endurecimiento del hormigón, deberá asegurarse el mantenimiento de la humedad del mismo mediante un adecuado curado. Éste se prolongará durante el plazo necesario en función del tipo y clase del cemento, de la temperatura y grado de humedad del ambiente, etc. El curado podrá realizarse manteniendo húmedas las superficies de los elementos de hormigón, mediante riego directo que no produzca deslavado. El agua empleada en estas operaciones deberá poseer las cualidades exigidas por la EHE -98 El curado por aportación de humedad podrá sustituirse por la protección de las superficies mediante recubrimientos plásticos u otros tratamientos adecuados, siempre que tales métodos, especialmente en el caso de masas secas, ofrezcan las garantías que se estimen necesarias para lograr, durante el primer período de endurecimiento, la retención de la humedad inicial de la masa, y no contengan sustancias nocivas para el hormigón. Si el curado se realiza empleando técnicas especiales (curado al vapor, por ejemplo) se procederá con arreglo a las normas de buena práctica propias de dichas técnicas, previa autorización de la Dirección de Obra.

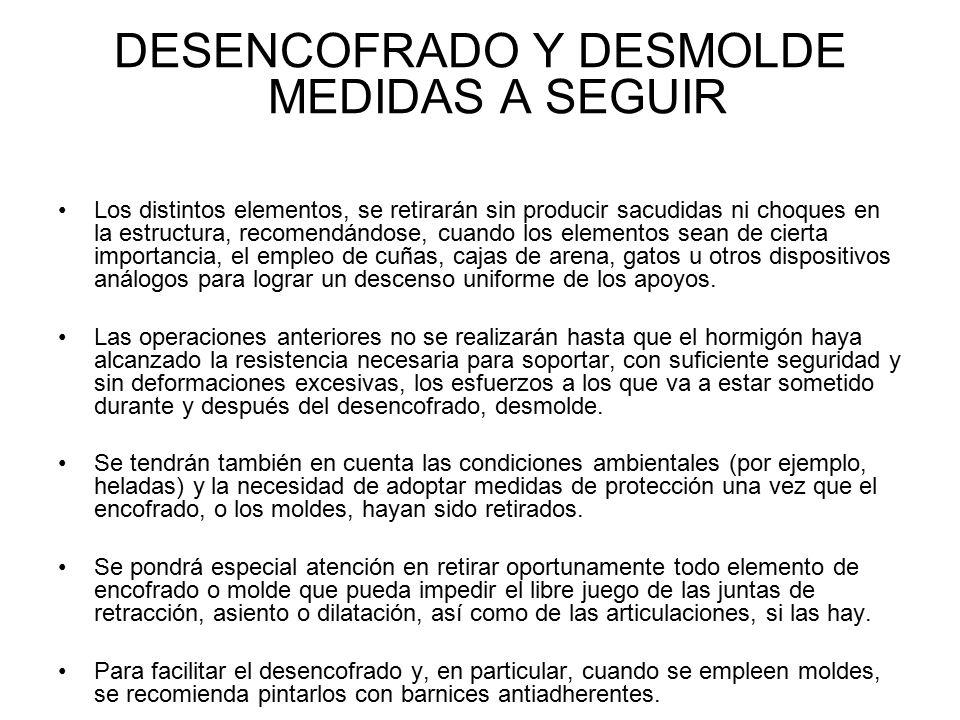

21 DESENCOFRADO Y DESMOLDE MEDIDAS A SEGUIR
Los distintos elementos, se retirarán sin producir sacudidas ni choques en la estructura, recomendán­dose, cuando los elementos sean de cierta importancia, el empleo de cuñas, cajas de arena, gatos u otros dispositivos análogos para lograr un descenso uniforme de los apoyos. Las operaciones anteriores no se realizarán hasta que el hormigón haya alcanzado la resistencia necesaria para soportar, con suficiente seguridad y sin deformaciones excesivas, los esfuerzos a los que va a estar sometido durante y después del desencofrado, desmolde. Se tendrán también en cuenta las condiciones ambientales (por ejemplo, heladas) y la necesidad de adoptar medidas de protección una vez que el encofrado, o los moldes, hayan sido retirados. Se pondrá especial atención en retirar oportunamente todo elemento de encofrado o molde que pueda impedir el libre juego de las juntas de retracción, asiento o dilatación, así como de las articulaciones, si las hay. Para facilitar el desencofrado y, en particular, cuando se empleen moldes, se recomienda pintarlos con barnices antiadhe­rentes.

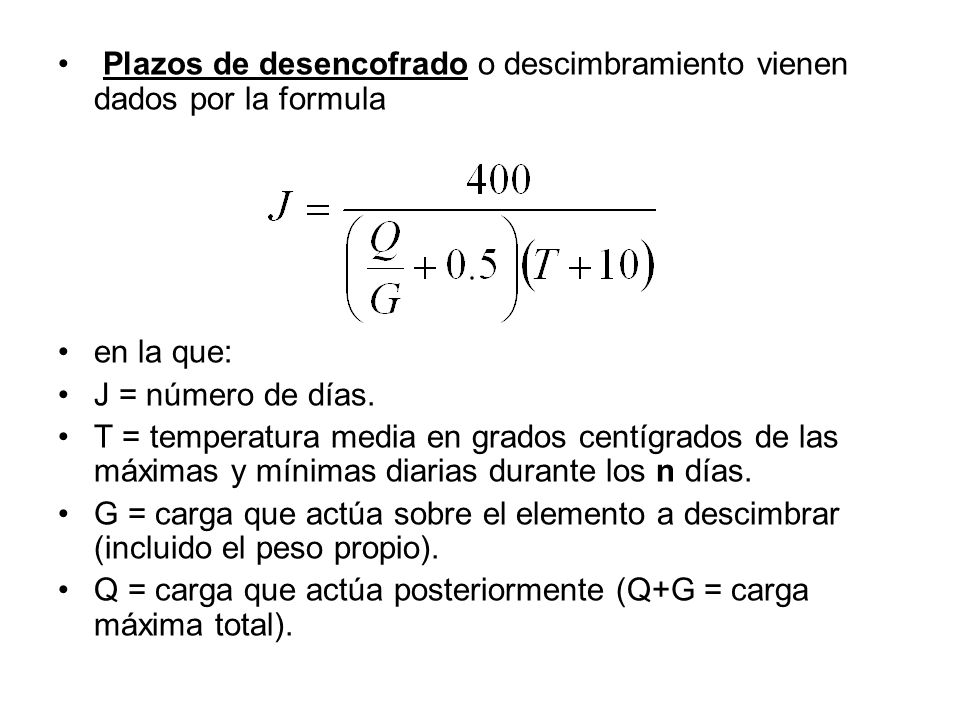

22 Plazos de desencofrado o descimbramiento vienen dados por la formula
en la que: J = número de días. T = temperatura media en grados centígrados de las máximas y mínimas diarias durante los n días. G = carga que actúa sobre el elemento a descimbrar (incluido el peso propio). Q = carga que actúa posteriormente (Q+G = carga máxima total).

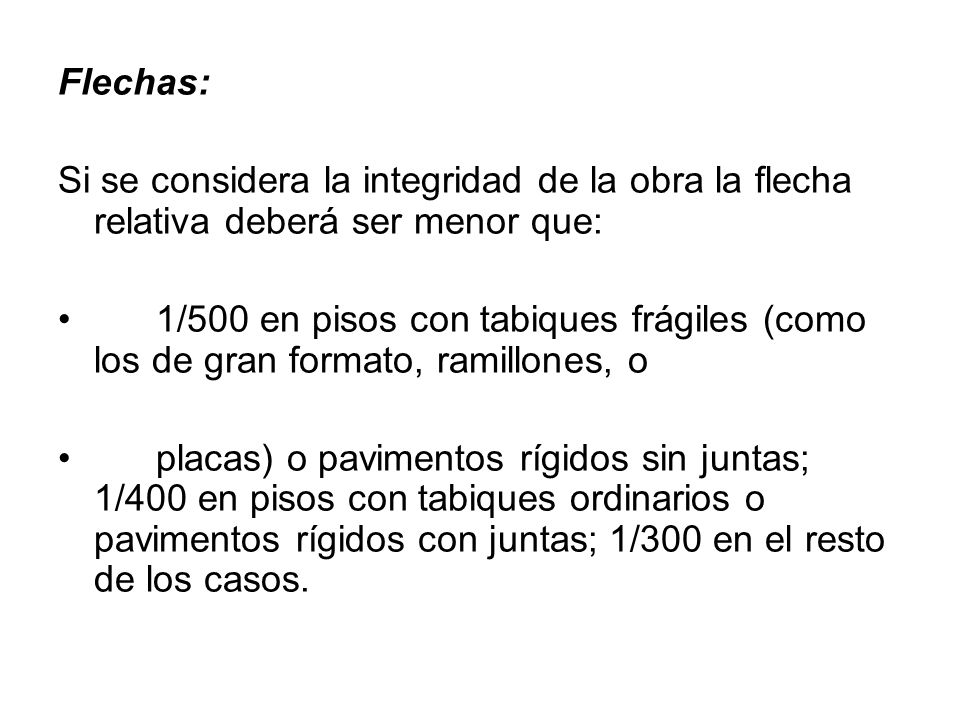

23 Flechas: Si se considera la integridad de la obra la flecha relativa deberá ser menor que: 1/500 en pisos con tabiques frágiles (como los de gran formato, ramillones, o placas) o pavimentos rígidos sin juntas; 1/400 en pisos con tabiques ordinarios o pavimentos rígidos con juntas; 1/300 en el resto de los casos.

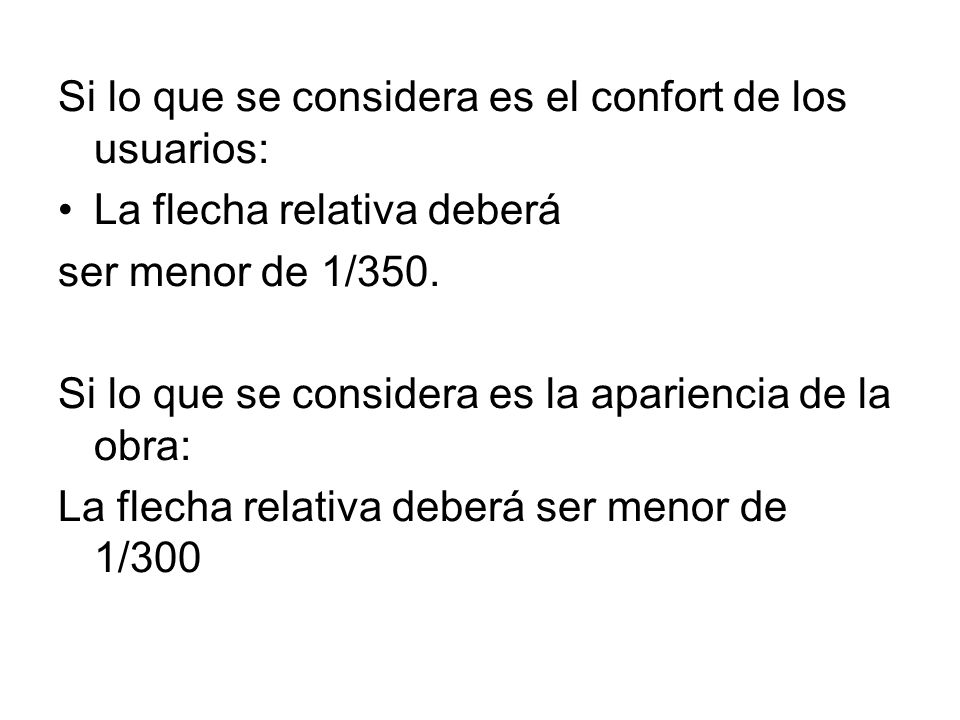

24 Si lo que se considera es el confort de los usuarios:
La flecha relativa deberá ser menor de 1/350. Si lo que se considera es la apariencia de la obra: La flecha relativa deberá ser menor de 1/300

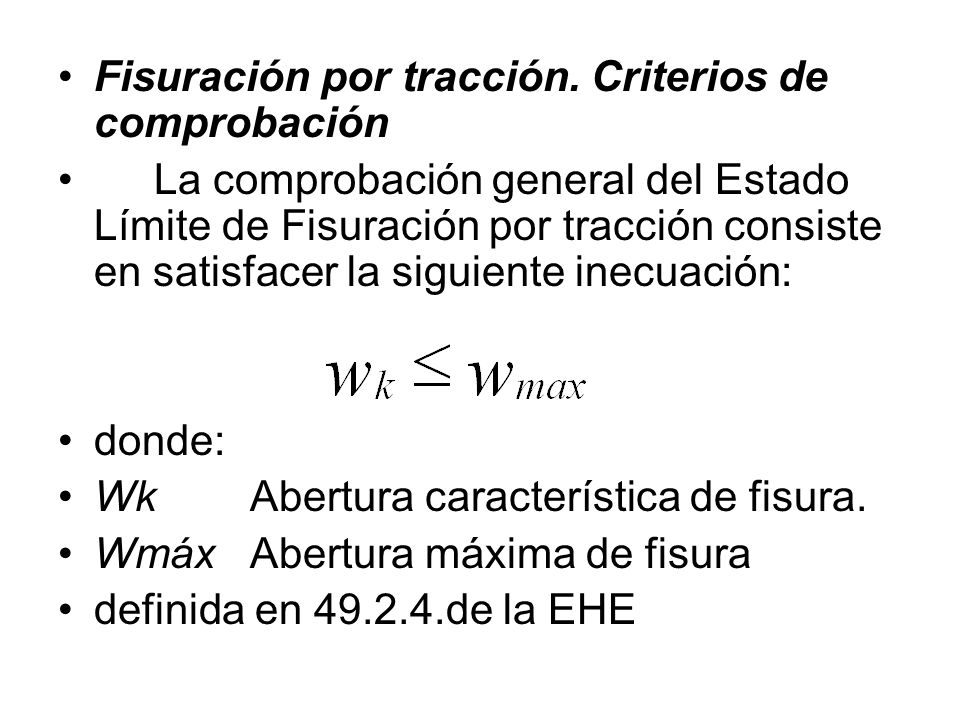

25 Fisuración por tracción. Criterios de comprobación
La comprobación general del Estado Límite de Fisuración por tracción consiste en satisfacer la siguiente inecuación: donde: Wk Abertura característica de fisura. Wmáx Abertura máxima de fisura definida en de la EHE

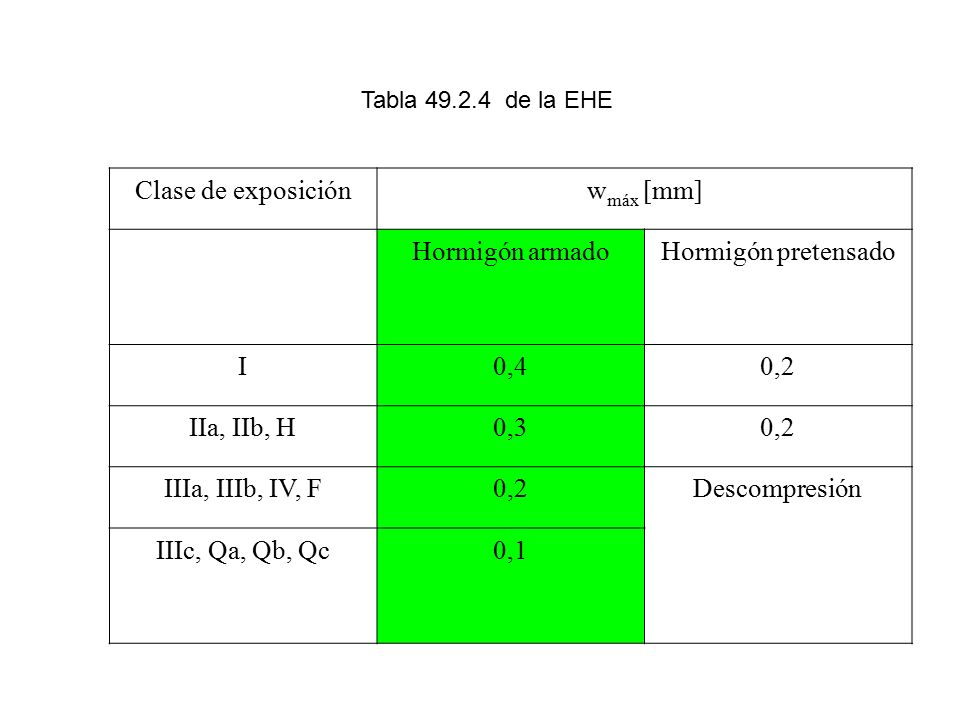

26 Clase de exposición wmáx [mm] Hormigón armado Hormigón pretensado I
Tabla de la EHE Clase de exposición wmáx [mm] Hormigón armado Hormigón pretensado I 0,4 0,2 IIa, IIb, H 0,3 IIIa, IIIb, IV, F Descompresión IIIc, Qa, Qb, Qc 0,1

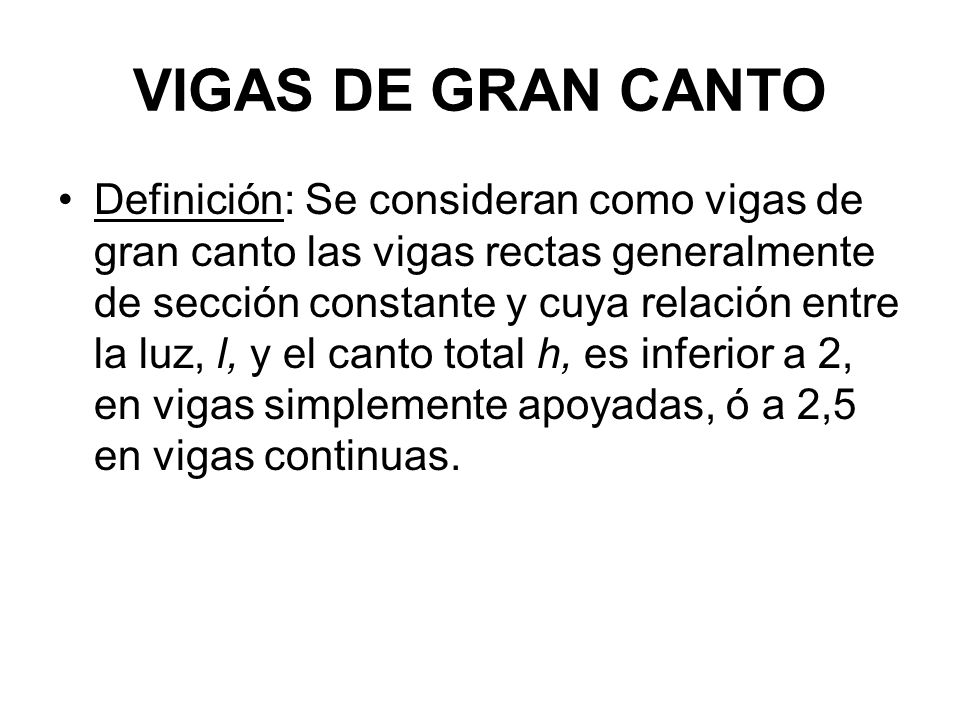

27 VIGAS DE GRAN CANTO Definición: Se consideran como vigas de gran canto las vigas rectas generalmente de sección constante y cuya relación entre la luz, l, y el canto total h, es inferior a 2, en vigas simplemente apoyadas, ó a 2,5 en vigas continuas.

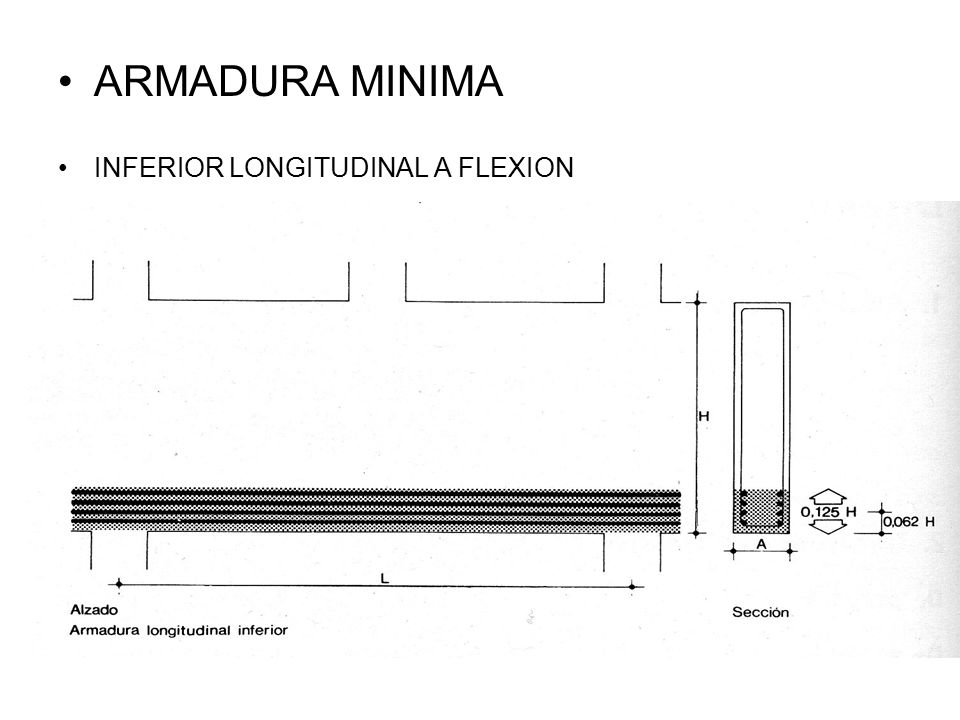

28 ARMADURA MINIMA INFERIOR LONGITUDINAL A FLEXION

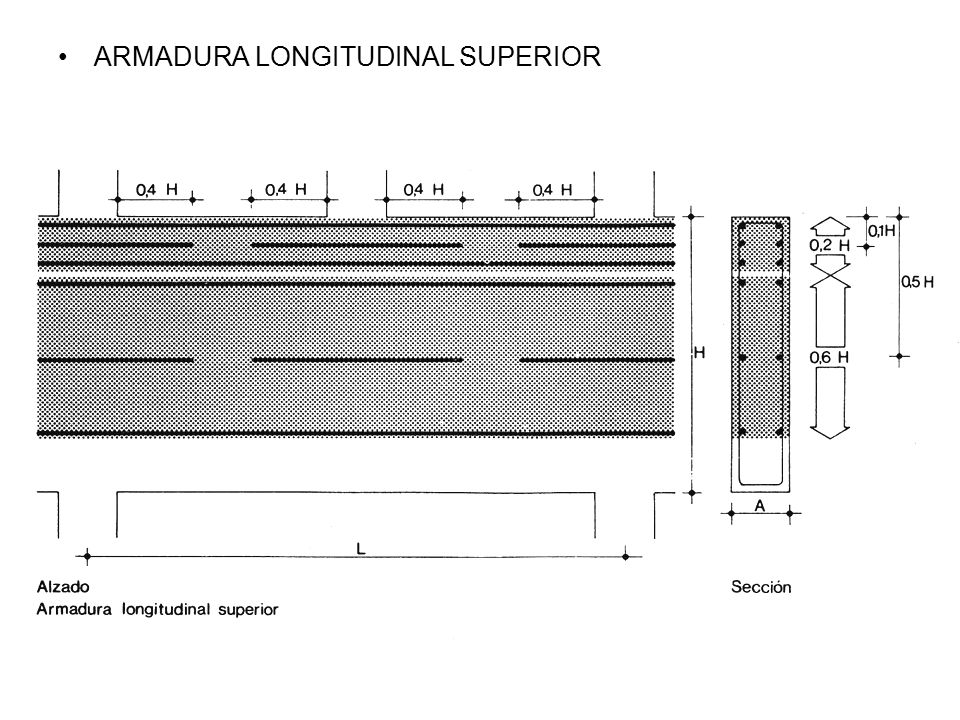

29 ARMADURA LONGITUDINAL SUPERIOR

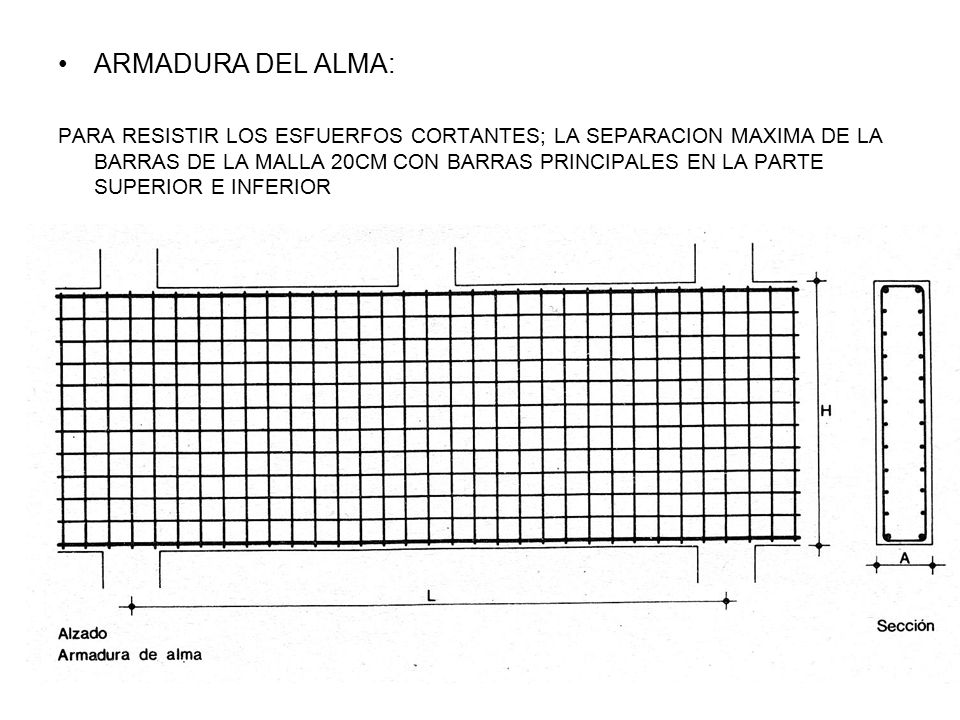

30 ARMADURA DEL ALMA: PARA RESISTIR LOS ESFUERFOS CORTANTES; LA SEPARACION MAXIMA DE LA BARRAS DE LA MALLA 20CM CON BARRAS PRINCIPALES EN LA PARTE SUPERIOR E INFERIOR

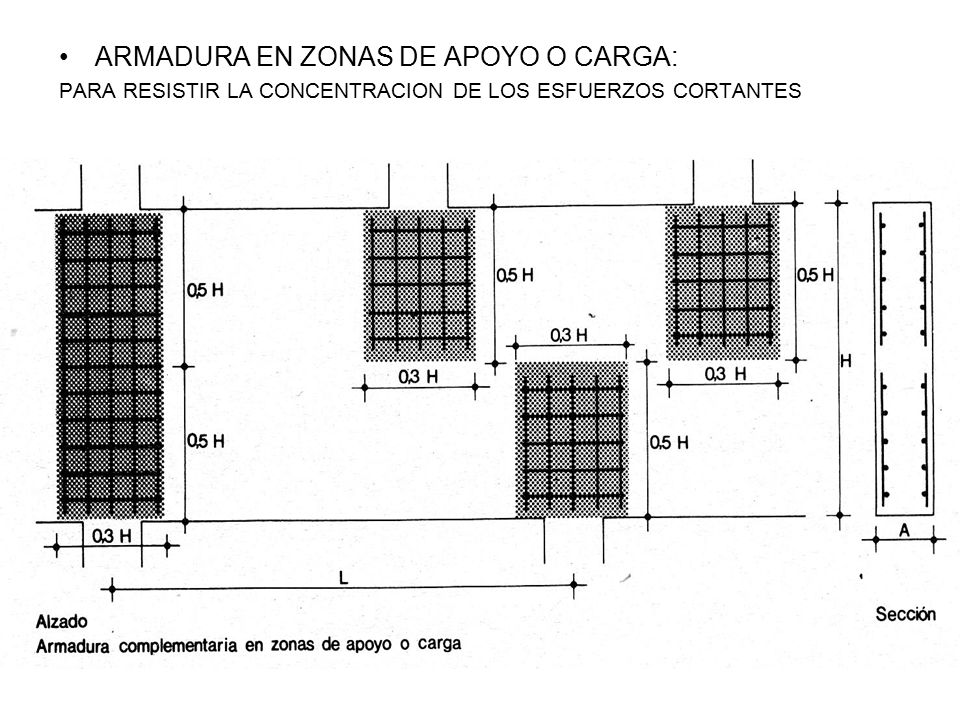

31 ARMADURA EN ZONAS DE APOYO O CARGA:
PARA RESISTIR LA CONCENTRACION DE LOS ESFUERZOS CORTANTES

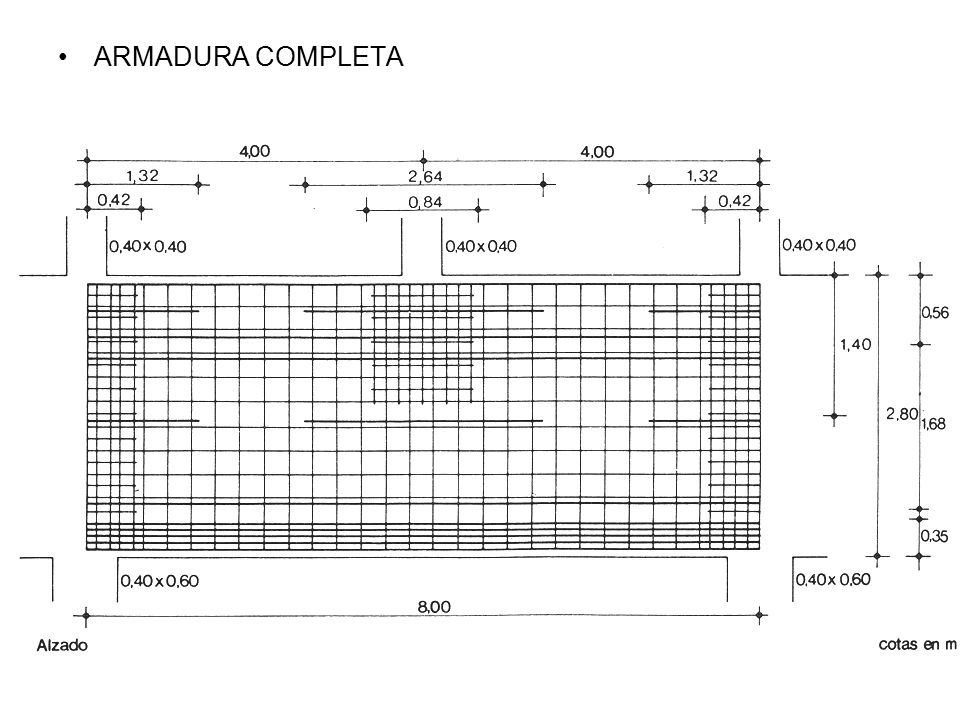

32 ARMADURA COMPLETA

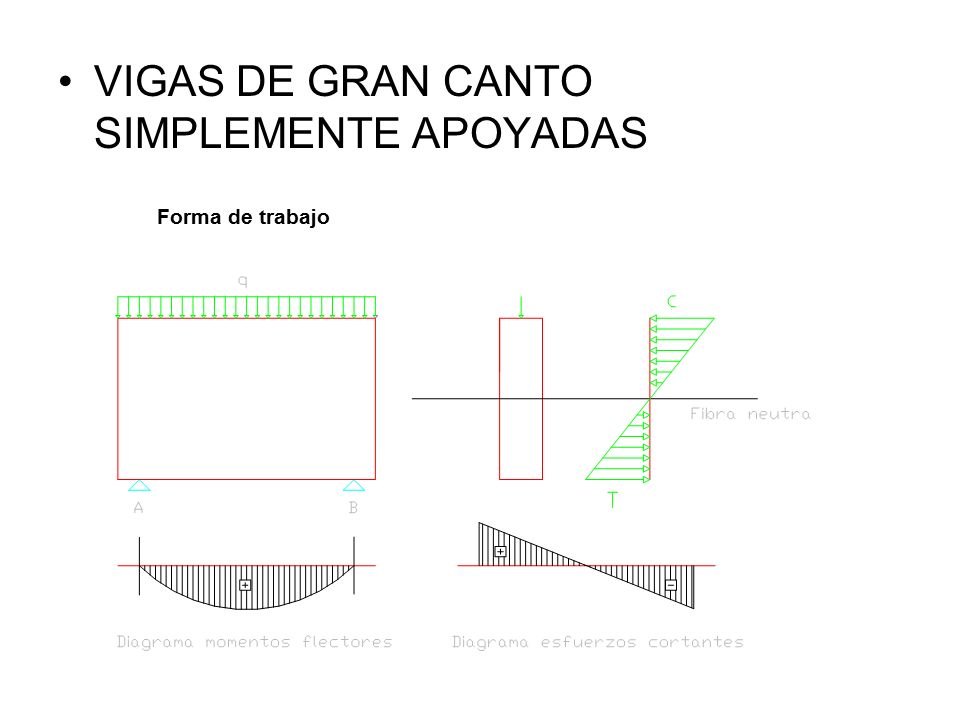

33 VIGAS DE GRAN CANTO SIMPLEMENTE APOYADAS
Forma de trabajo

34 FORMA DE TRABAJO POR EL METODO DE BIELAS Y TIRANTES

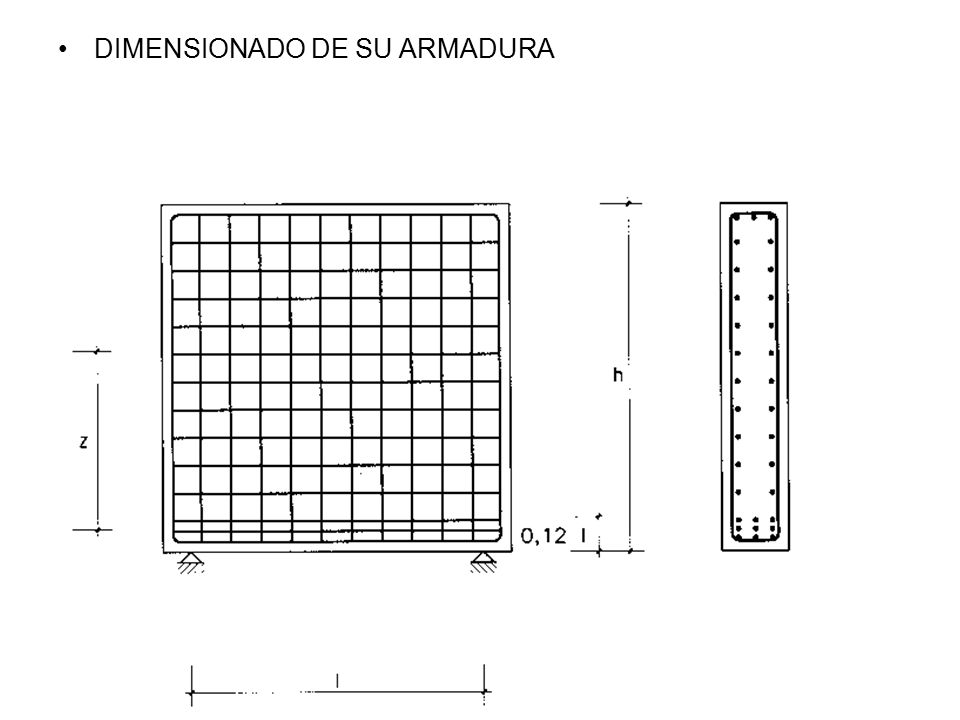

35 DIMENSIONADO DE SU ARMADURA

36 VIGAS DE GRAN CANTO CONTINUAS
Forma de trabajo

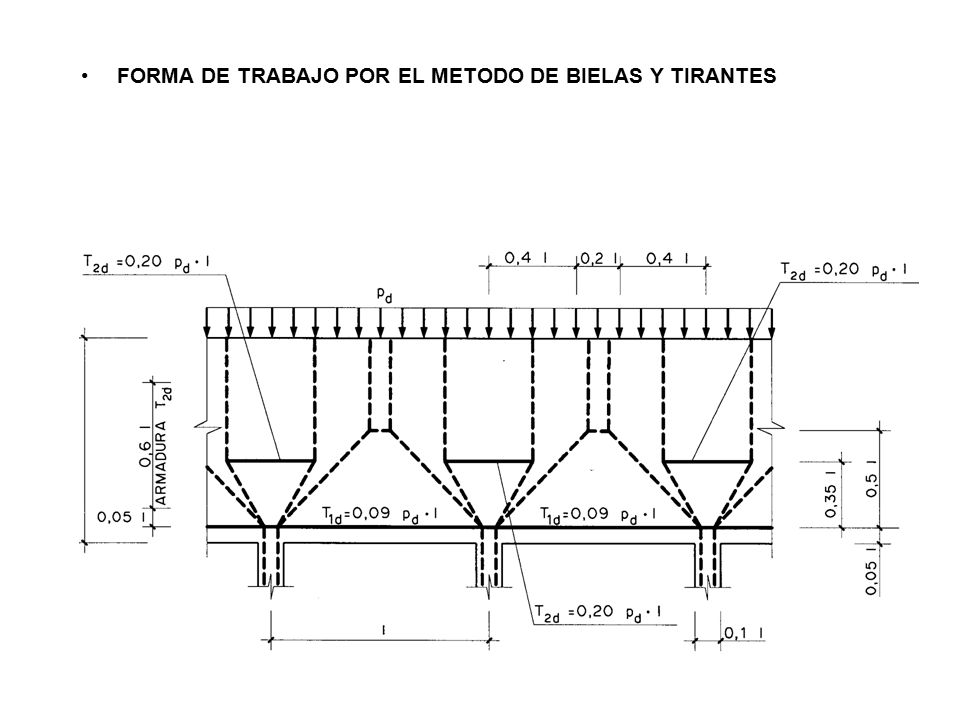

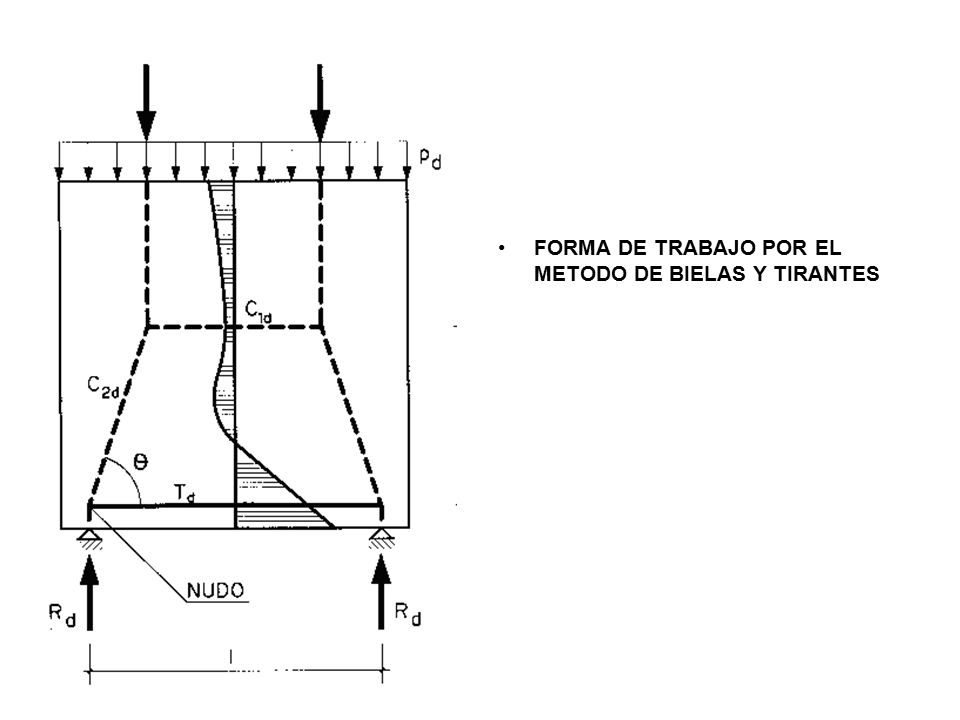

37 FORMA DE TRABAJO POR EL METODO DE BIELAS Y TIRANTES

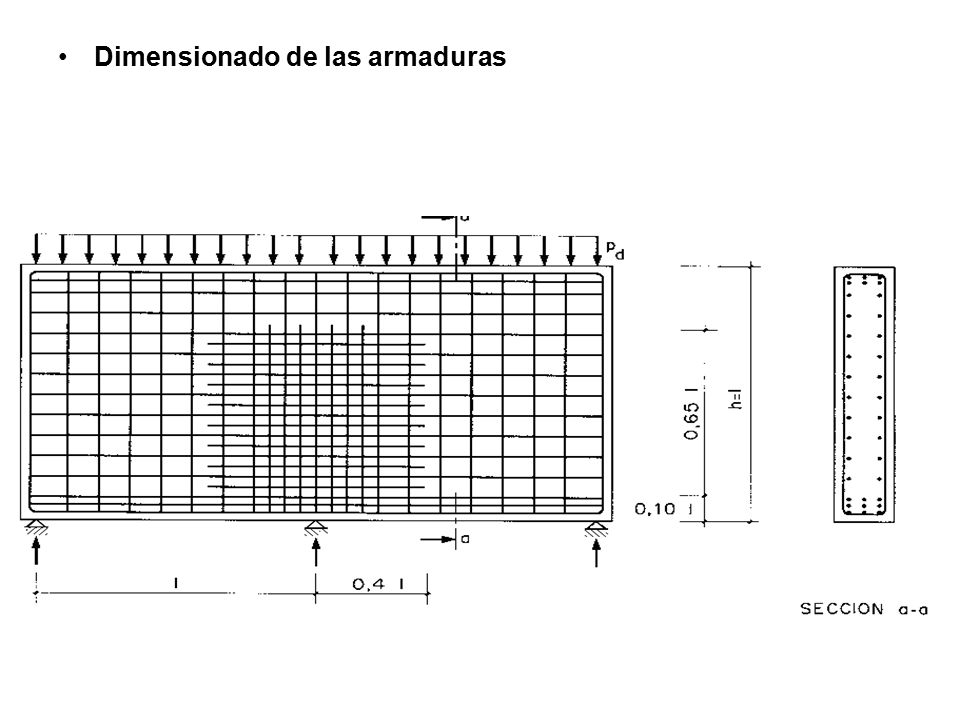

38 Dimensionado de las armaduras

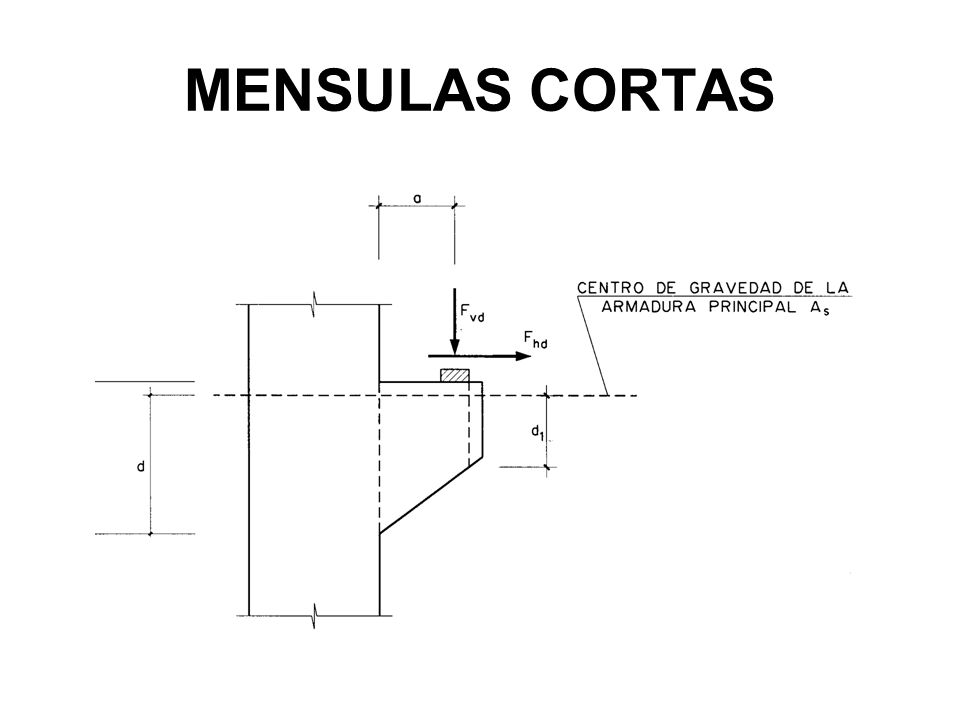

39 MENSULAS CORTAS

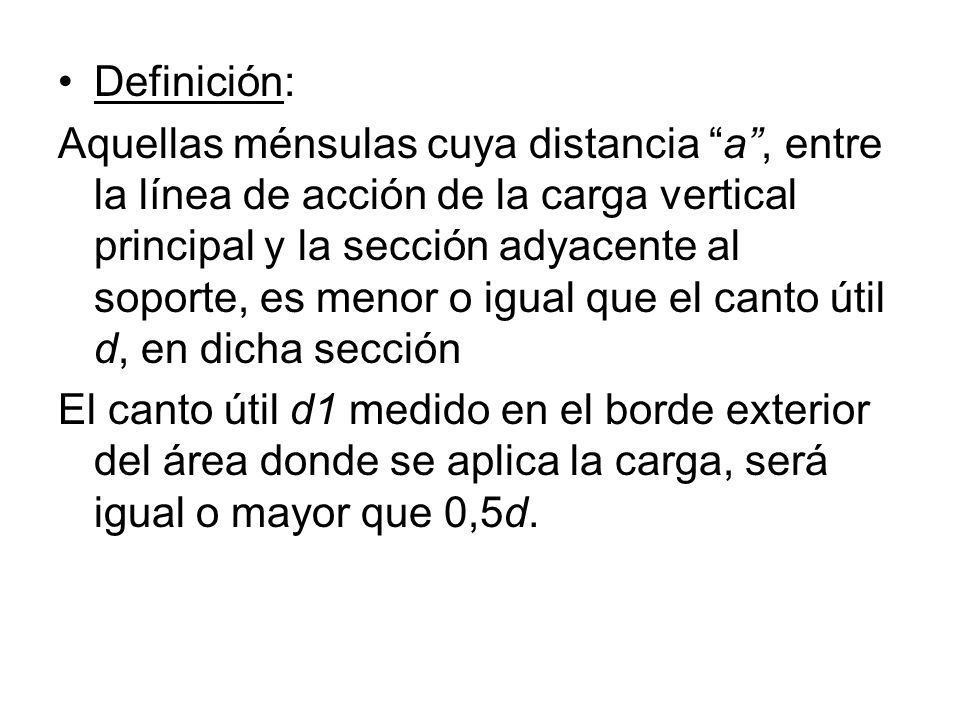

40 Definición: Aquellas ménsulas cuya distancia “a”, entre la línea de acción de la carga vertical principal y la sección adyacente al soporte, es menor o igual que el canto útil d, en dicha sección El canto útil d1 medido en el borde exterior del área donde se aplica la carga, será igual o mayor que 0,5d.

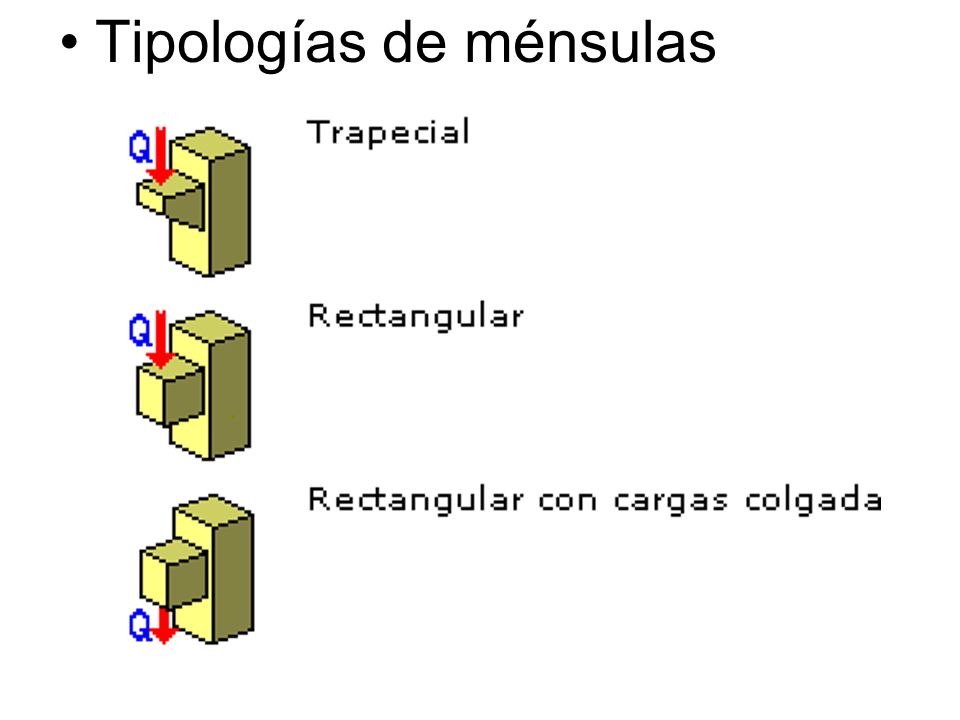

41 Tipologías de ménsulas

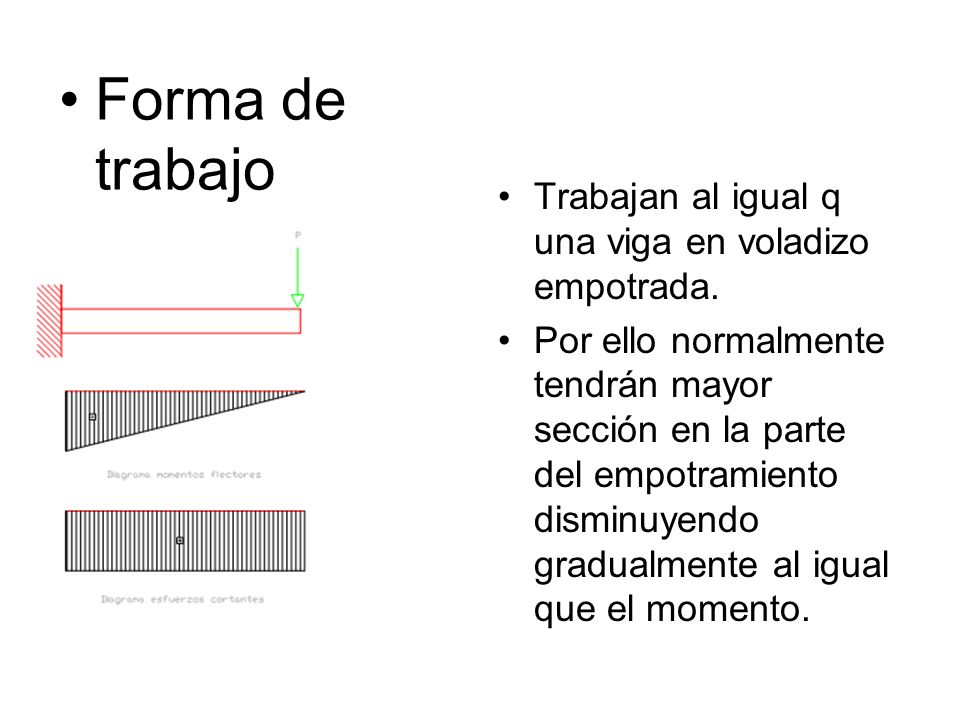

42 Forma de trabajo Trabajan al igual q una viga en voladizo empotrada.
Por ello normalmente tendrán mayor sección en la parte del empotramiento disminuyendo gradualmente al igual que el momento.

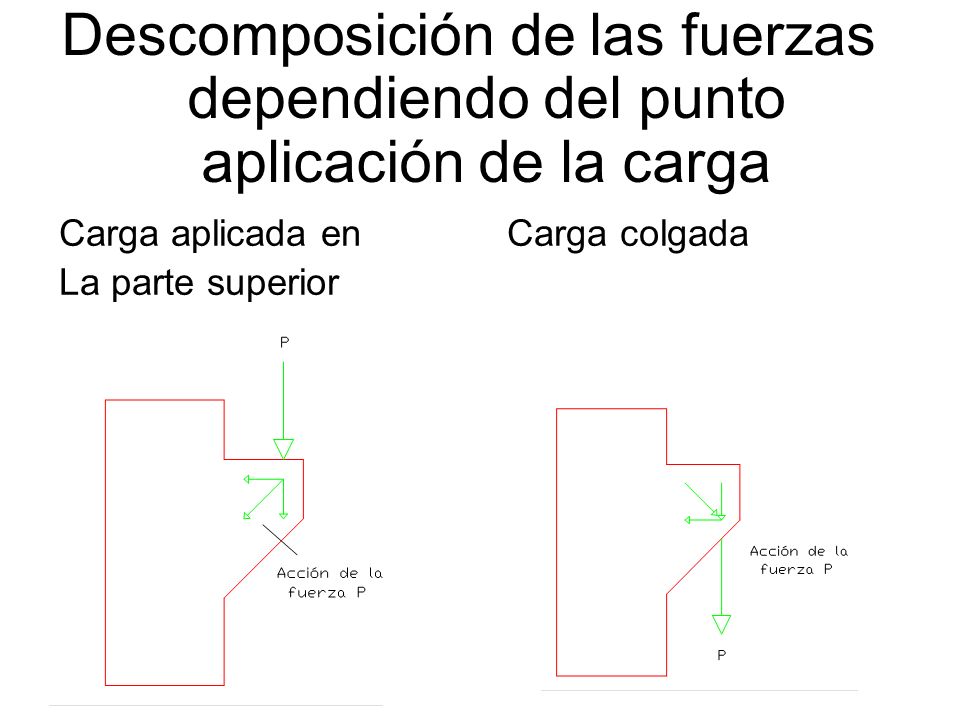

43 Descomposición de las fuerzas dependiendo del punto aplicación de la carga
Carga aplicada en Carga colgada La parte superior

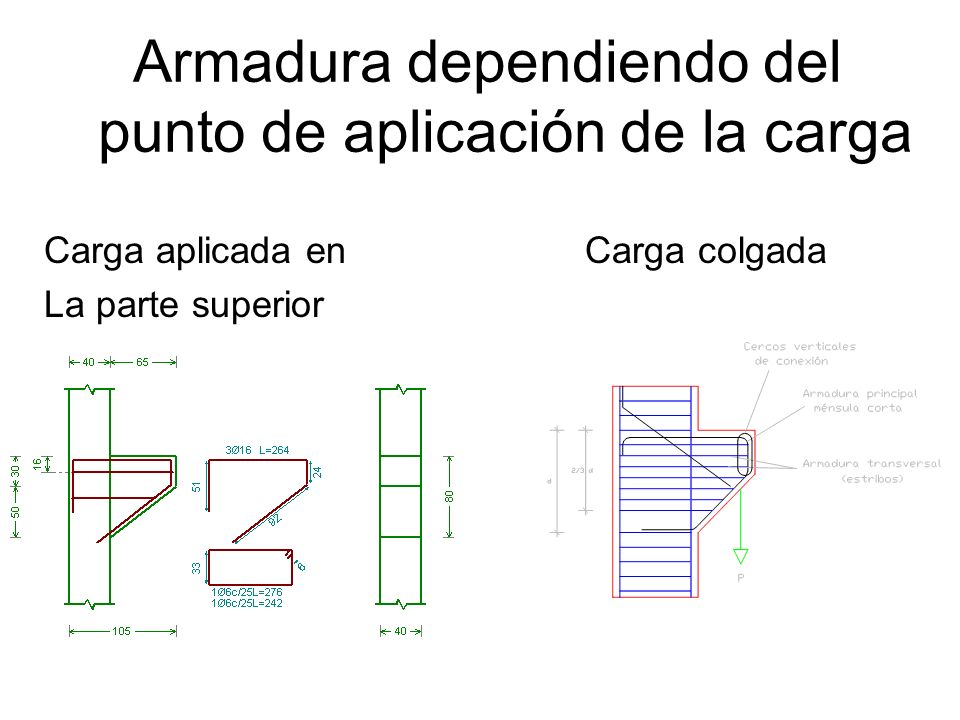

44 Armadura dependiendo del punto de aplicación de la carga
Carga aplicada en Carga colgada La parte superior

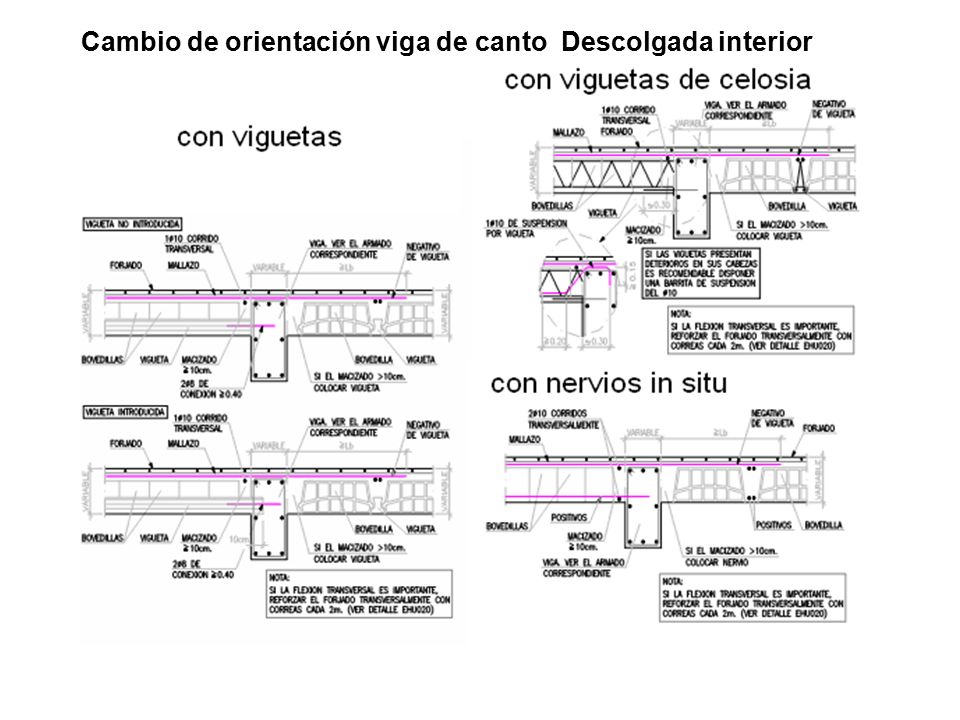

45 Cambio de orientación viga de canto Descolgada interior

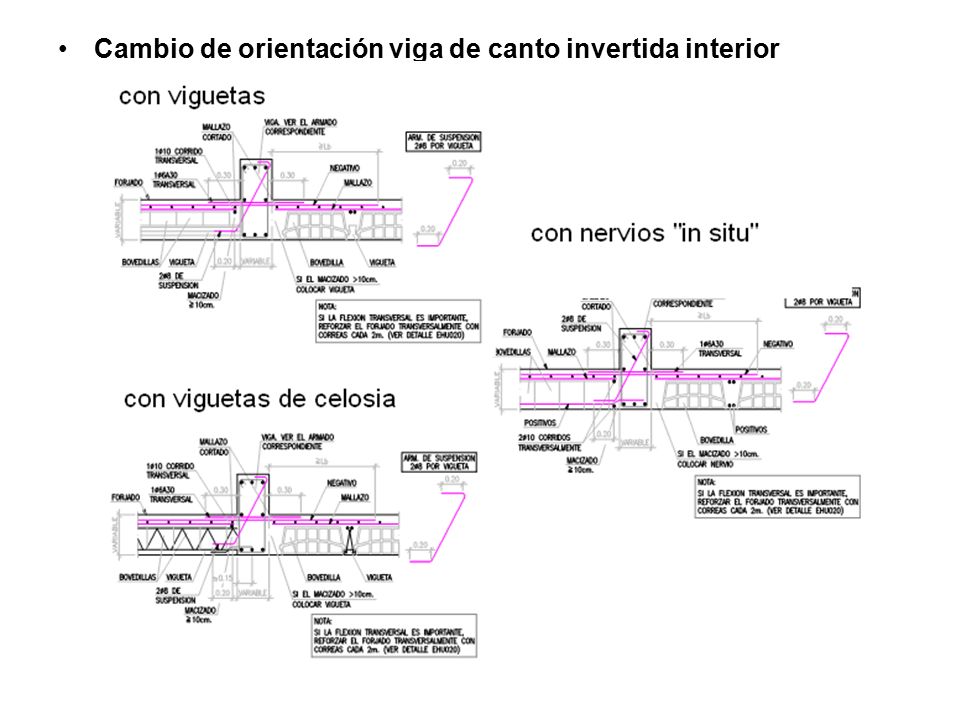

46 Cambio de orientación viga de canto invertida interior

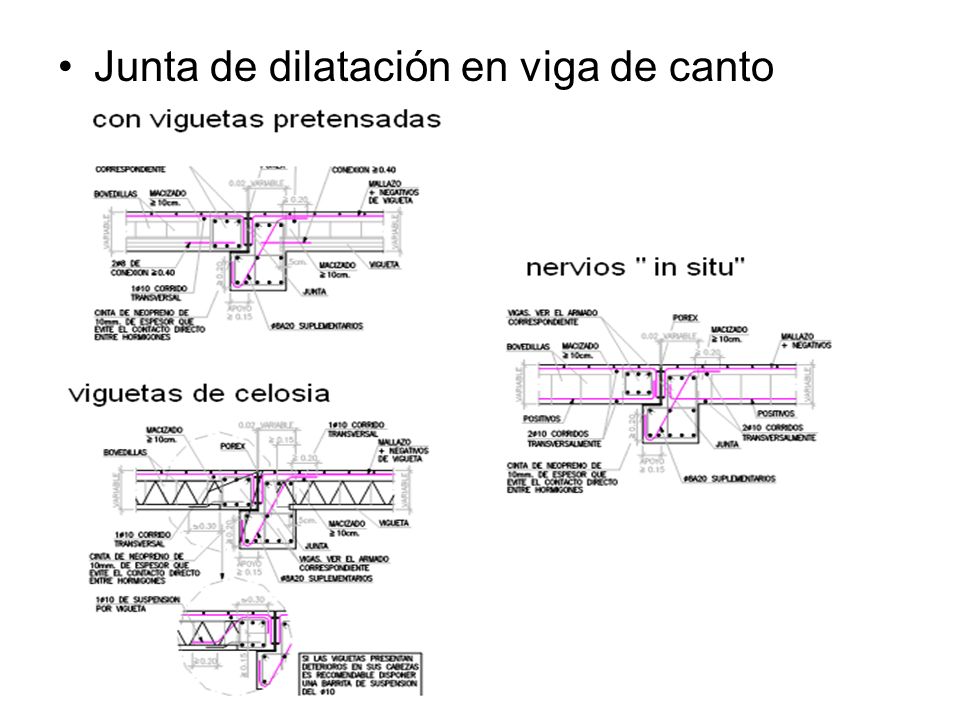

47 Junta de dilatación en viga de canto

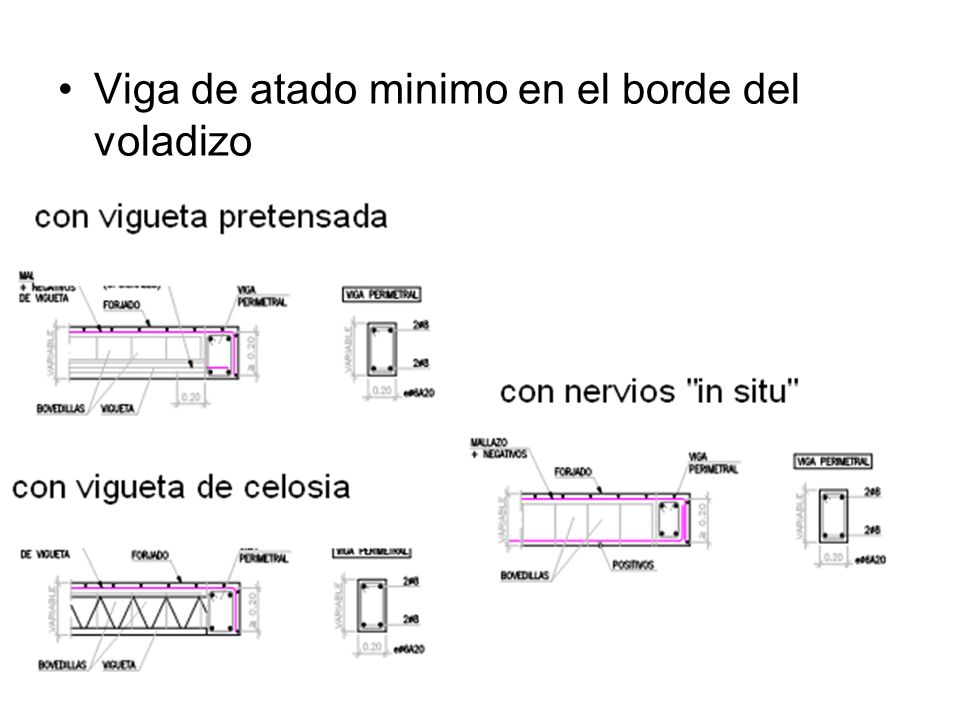

48 Viga de atado minimo en el borde del voladizo

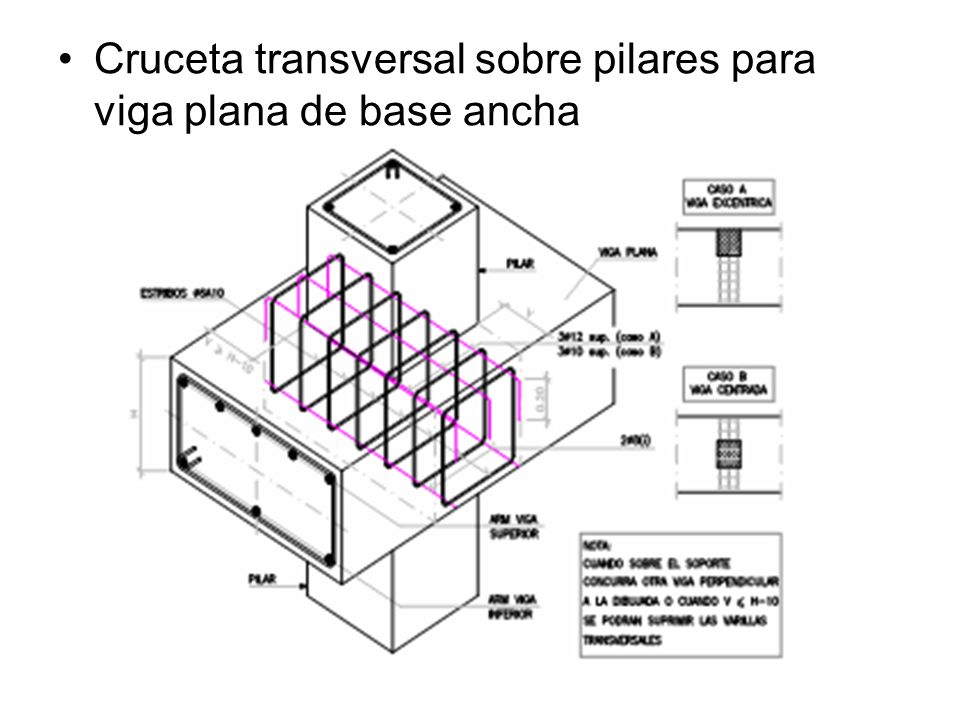

49 Cruceta transversal sobre pilares para viga plana de base ancha

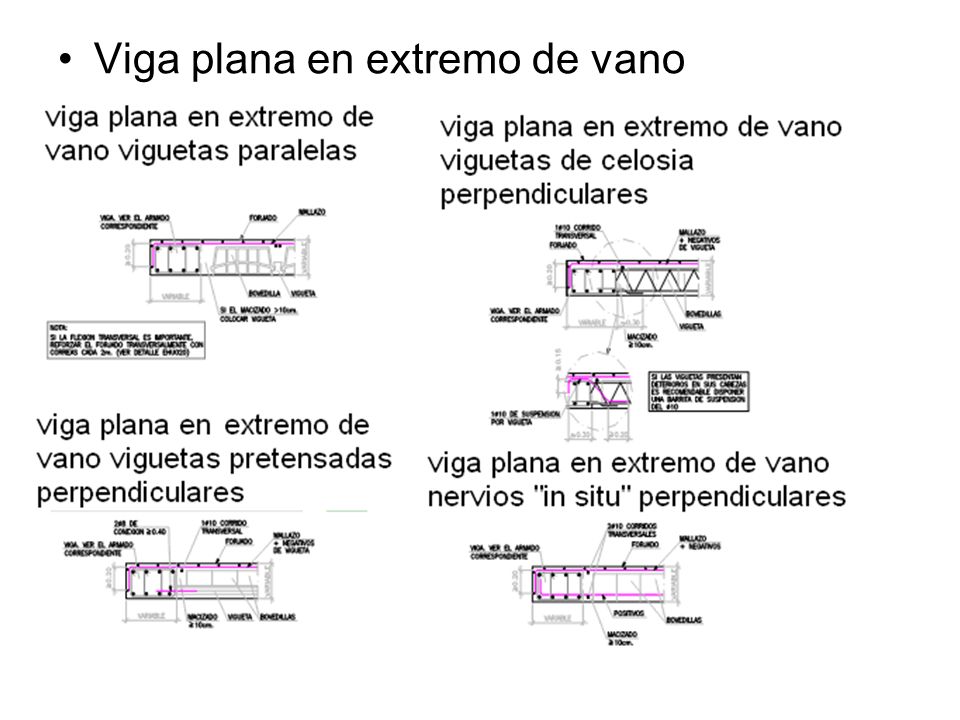

50 Viga plana en extremo de vano

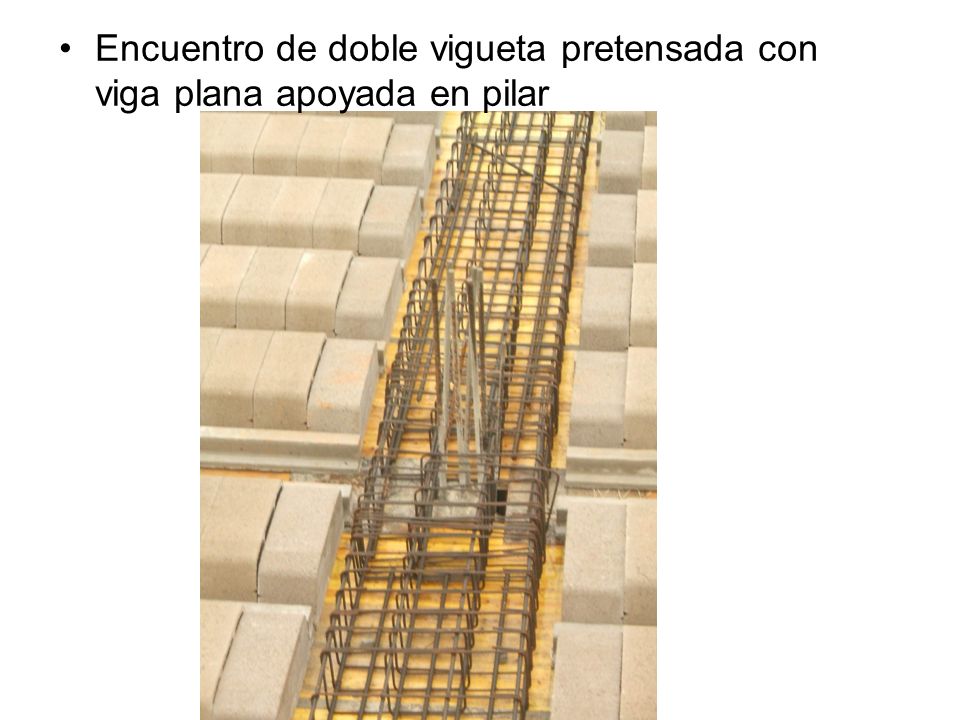

51 Encuentro de doble vigueta pretensada con viga plana apoyada en pilar
