1 FLOTACION DE OXIDOS AG–PB POR EL METODO DE CLASIFICACION POR TAMAÑO
sociedad minera corona s.a FLOTACION DE OXIDOS AG–PB POR EL METODO DE CLASIFICACION POR TAMAÑO AUTOR: QUINTO JORGE, RUBEN

2 UBICACIÓN Y ACCESO La planta concentradora se halla ubicada en la sierra central del Perú, flanco oeste de la cordillera occidental de los Andes a una distancia de 420 km. de Lima por la ruta de Lima- Huancayo-Chumpe, y a 343 km por la ruta Lima-Cañete-Chumpe. Ubicación política: Distrito : Alis Provincia : Yauyos Región : Lima Coordenadas UTM. N. E.

3

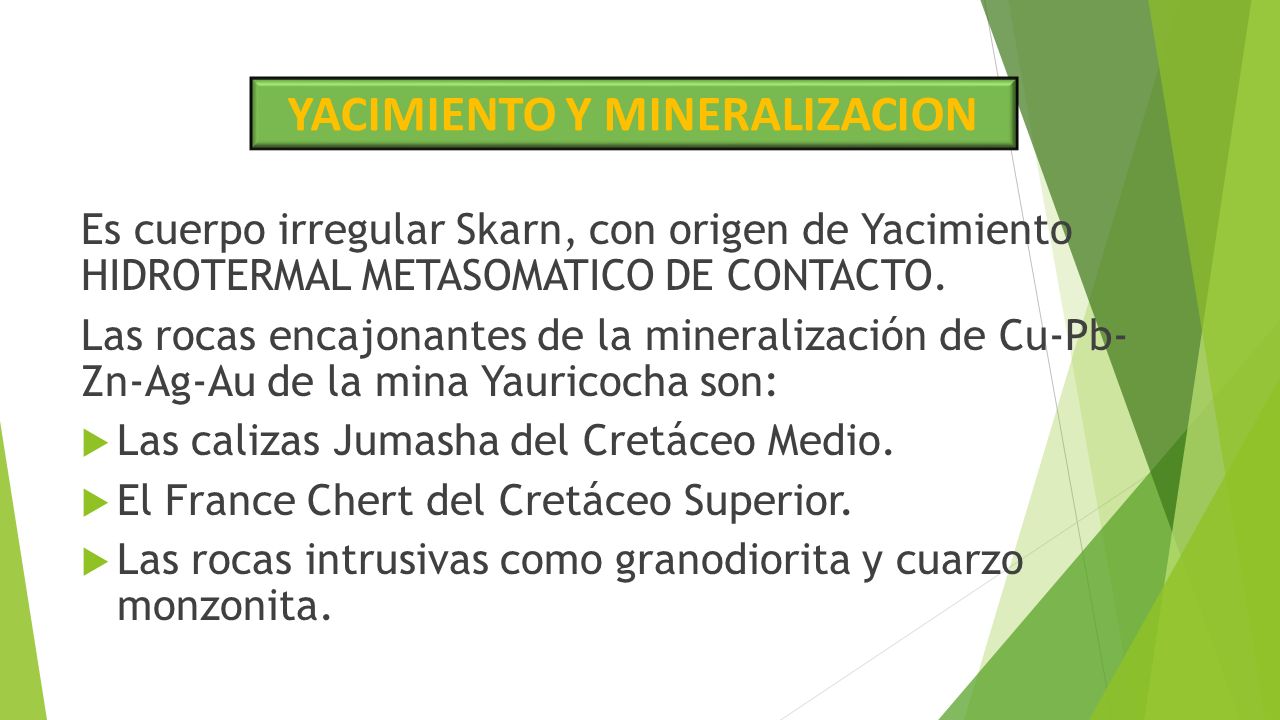

4 YACIMIENTO Y MINERALIZACION
Es cuerpo irregular Skarn, con origen de Yacimiento HIDROTERMAL METASOMATICO DE CONTACTO. Las rocas encajonantes de la mineralización de Cu-Pb- Zn-Ag-Au de la mina Yauricocha son: Las calizas Jumasha del Cretáceo Medio. El France Chert del Cretáceo Superior. Las rocas intrusivas como granodiorita y cuarzo monzonita.

5 Con el objeto de tener un mayor conocimiento de la mineralización y alteración se realizaron estudios de secciones delgadas y pulidas de la mina Cachi-Cachi, Zona Norte hacia Huamanripa y Mina Central Profunda; estos resultados se han reinterpretado con el estudio de paragénesis realizado por D. Tomón, el cual se resume en tres fases de mineralización: La primera fase consiste de ilmenita, rutilo, magnetita, pirita, cuarzo, gallita, pirita, pirrotita-calcopirita I, marcasita, bravoita, millerita, arsenopirita, hematita, calcita, siderita, barita, esfalerita y calcopirita II. En la segunda fase pirita IV, cuarzo IV, esfalerita, galena, luzonita, enargita, calcopirita III y IV, polibasita, tetraedrita-tenientita, proustita, plata, oro, bismutinita, fluorita, bornita, bornita naranja y covelita. La tercera fase está caracterizada por covelita, calcosita, digenita, idaita, rejalgar y oropimente.

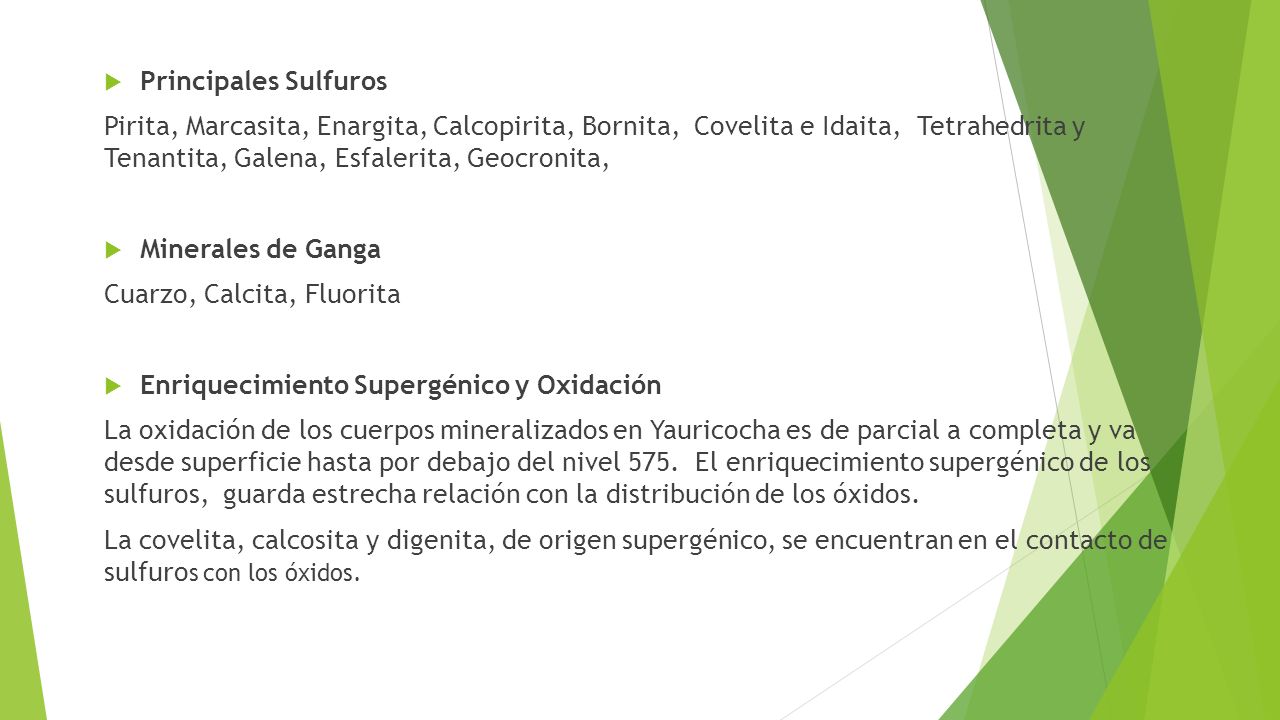

6 Principales Sulfuros Pirita, Marcasita, Enargita, Calcopirita, Bornita, Covelita e Idaita, Tetrahedrita y Tenantita, Galena, Esfalerita, Geocronita, Minerales de Ganga Cuarzo, Calcita, Fluorita Enriquecimiento Supergénico y Oxidación La oxidación de los cuerpos mineralizados en Yauricocha es de parcial a completa y va desde superficie hasta por debajo del nivel El enriquecimiento supergénico de los sulfuros, guarda estrecha relación con la distribución de los óxidos. La covelita, calcosita y digenita, de origen supergénico, se encuentran en el contacto de sulfuros con los óxidos.

7 VISION Y MISION DEL PROYECTO
Operar cada etapa del Proyecto de Procesamiento de minerales cumpliendo con los dispositivos legales y estándares nacionales creando Responsabilidad para su entorno, aplicando la mejora continua y crecimiento en el mediano y largo ´plazo. Es acompañar en un viaje de crecimiento constante a nuestros trabajadores con un alto índice de motivación para consolidarnos como una empresa líder en Capacitación, Producción, seguridad, y cuidado al Medio ambiente. Producir concentrado de Pb-Ag, garantizando a todos los integrantes de la empresa una rentabilidad satisfactoria protegiendo el medio ambiente de manera sostenible, manteniendo el compromiso de operar y desarrollar nuestro proceso con innovación, eficacia, seguridad y responsabilidad social.

8 NUESTROS VALORES SEGURIDAD Actuar con seguridad en todo momento. RESPONSABILIDAD Actuar con responsabilidad en nuestra relación con la sociedad y el medio ambiente. INTEGRIDAD Actuar de manera honesta solidaria y transparente. COMPROMISO Asumir todo el reto como propios. EXCELENCIA Hacer las cosas mejor. CONFIANZA Desarrollar relaciones sinceras abiertas y respetuosas.

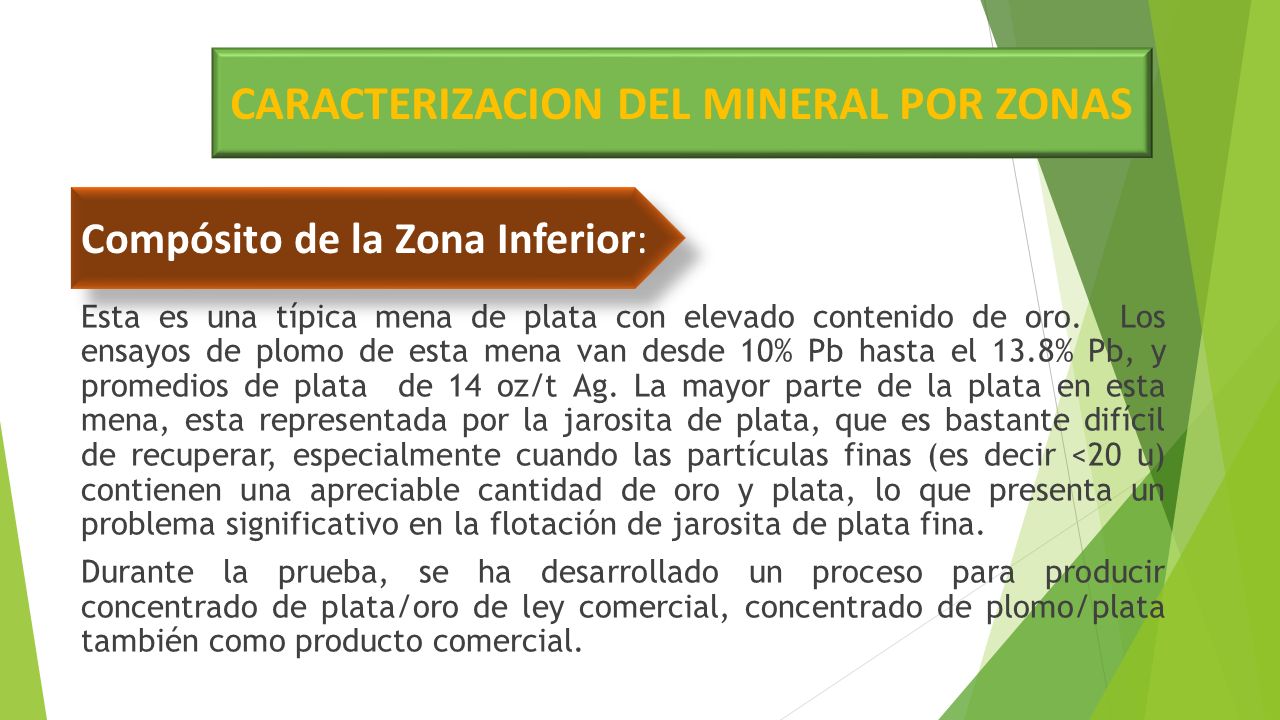

9 CARACTERIZACION DEL MINERAL POR ZONAS
Compósito de la Zona Inferior: Esta es una típica mena de plata con elevado contenido de oro. Los ensayos de plomo de esta mena van desde 10% Pb hasta el 13.8% Pb, y promedios de plata de 14 oz/t Ag. La mayor parte de la plata en esta mena, esta representada por la jarosita de plata, que es bastante difícil de recuperar, especialmente cuando las partículas finas (es decir <20 u) contienen una apreciable cantidad de oro y plata, lo que presenta un problema significativo en la flotación de jarosita de plata fina. Durante la prueba, se ha desarrollado un proceso para producir concentrado de plata/oro de ley comercial, concentrado de plomo/plata también como producto comercial.

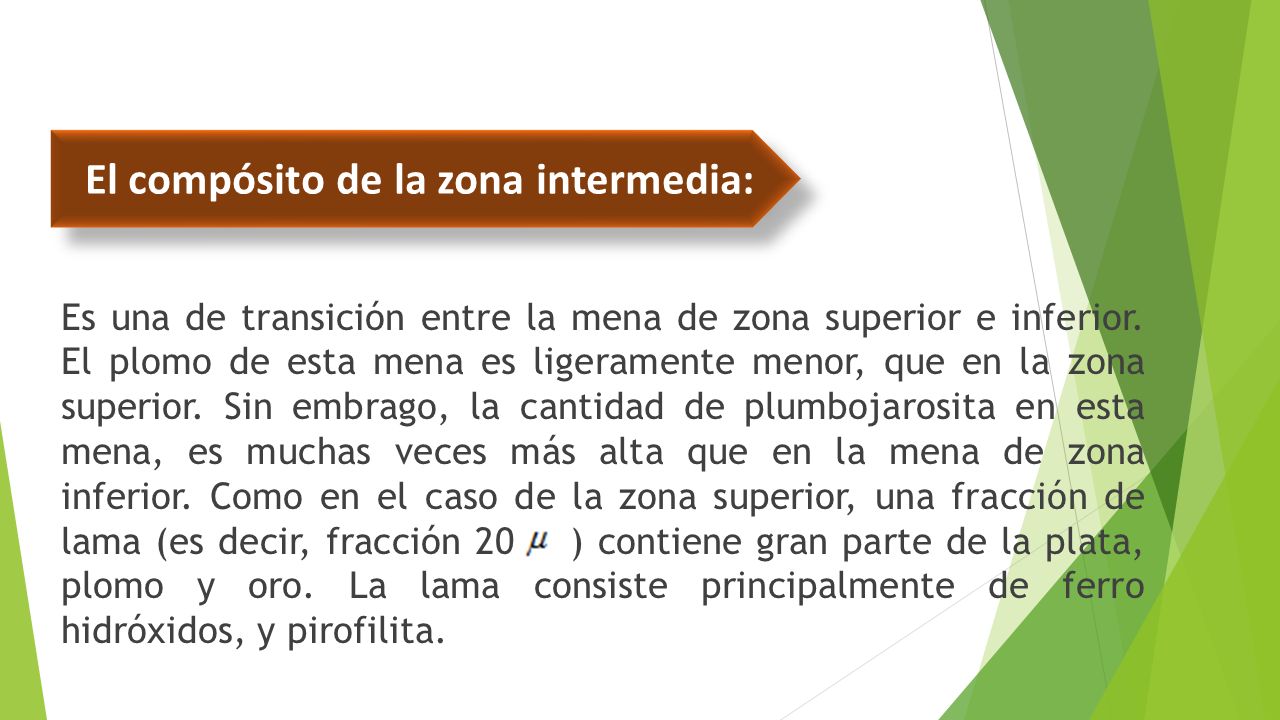

10 El compósito de la zona intermedia:
Es una de transición entre la mena de zona superior e inferior. El plomo de esta mena es ligeramente menor, que en la zona superior. Sin embrago, la cantidad de plumbojarosita en esta mena, es muchas veces más alta que en la mena de zona inferior. Como en el caso de la zona superior, una fracción de lama (es decir, fracción ) contiene gran parte de la plata, plomo y oro. La lama consiste principalmente de ferro hidróxidos, y pirofilita.

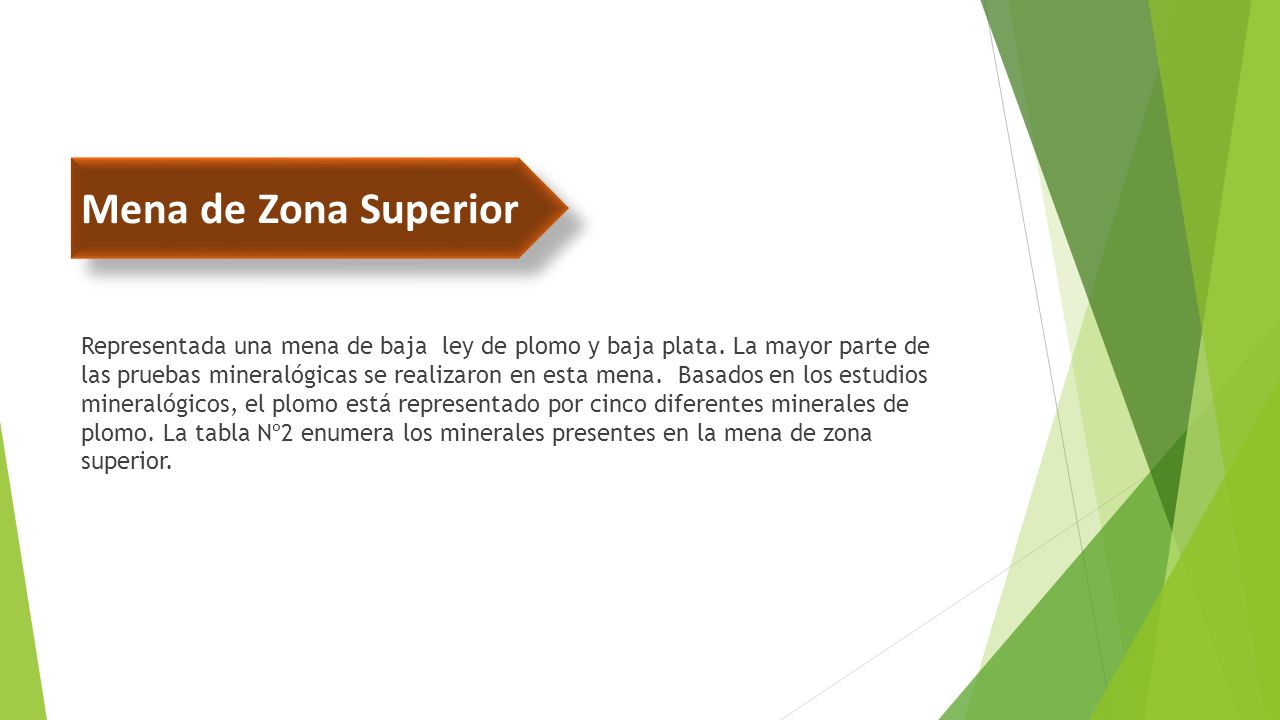

11 Mena de Zona Superior Representada una mena de baja ley de plomo y baja plata. La mayor parte de las pruebas mineralógicas se realizaron en esta mena. Basados en los estudios mineralógicos, el plomo está representado por cinco diferentes minerales de plomo. La tabla Nº2 enumera los minerales presentes en la mena de zona superior.

12 Distribución de los diferentes tipos de minerales de plomo en el compósito de la zona superior

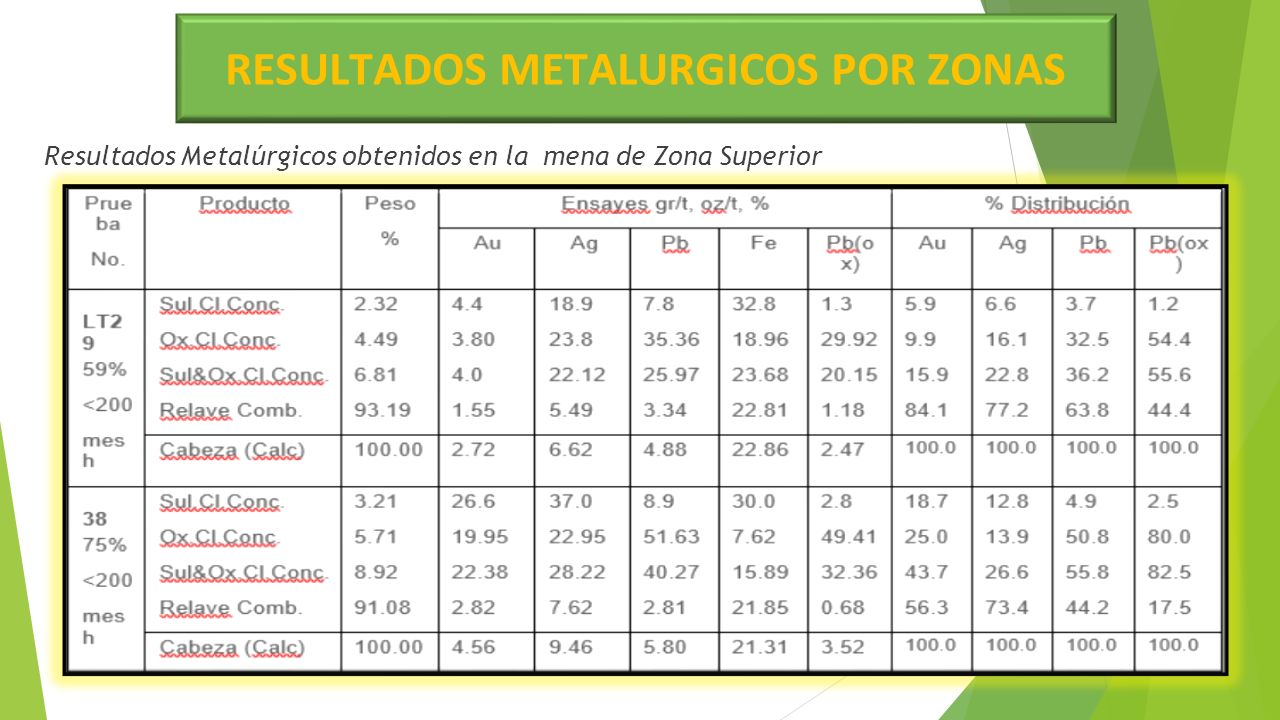

13 RESULTADOS METALURGICOS POR ZONAS
Resultados Metalúrgicos obtenidos en la mena de Zona Superior

14 Resultados metalúrgicos obtenido en la mena de la zona intermedia
Se espera lograr mejores resultados metalúrgicos en la planta operativa

15 DISEÑO DE LA PLANTA DE FLOTACION
Los datos de ingeniería utilizados para este propósito, se basan en exhaustivas pruebas de laboratorio realizadas en el laboratorio metalúrgico de Minera Corona. Sin embargo, se hicieron algunas suposiciones adicionales en el diseño de la planta con relación al circuito de desaguado, ya que no se realizó ninguna prueba de eliminación de agua. Por lo tanto, se requieren datos de desaguado adicionales antes de desarrollar el diseño de ingeniería detallado.

16 CIRCUITO DE CHANCADO La trituración del mineral se realizará a través del siguiente circuito con los siguientes requerimientos relevantes para el procesamiento de menas oxidadas. La mena debe triturarse a : tamaño ½ pulg. Humedad del mineral (esperada) :10% Ángulo de respuesta :38 grados Ángulo de mena retirada :70 grados Capacidad de la tolva de gruesos :150 toneladas Capacidad del depósito de mineral fino : 500 toneladas

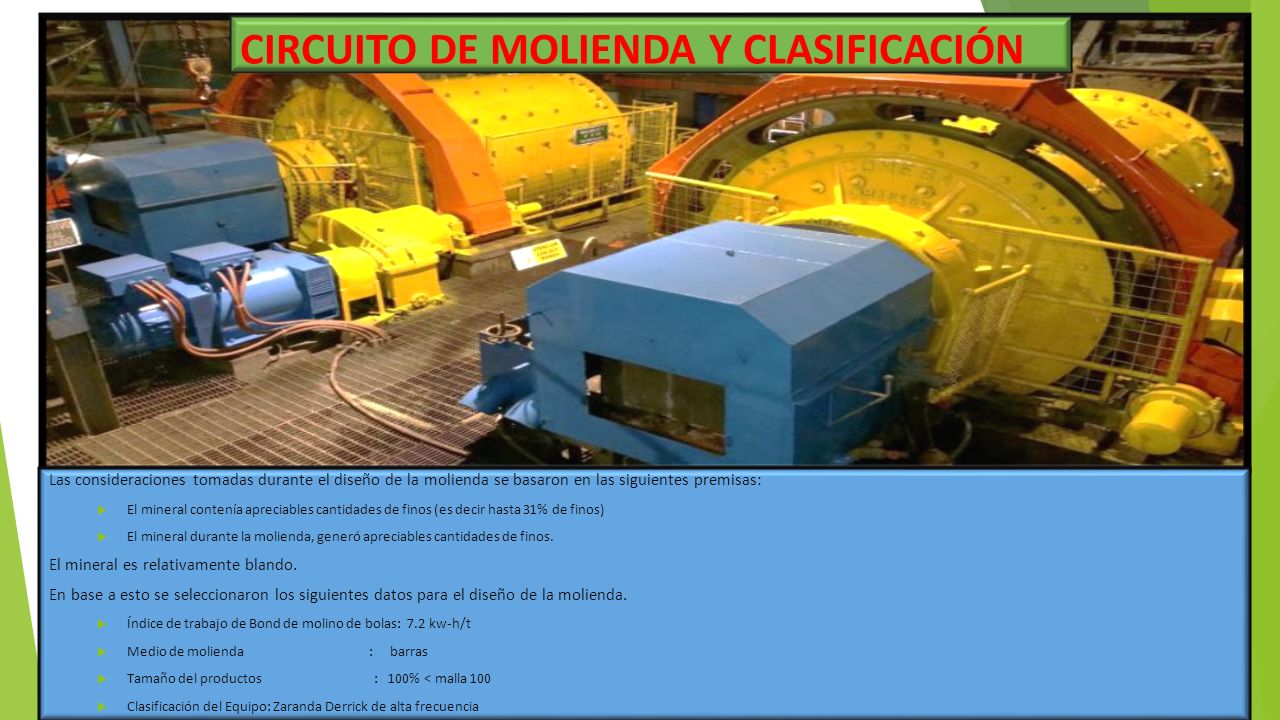

17 CIRCUITO DE MOLIENDA Y CLASIFICACIÓN
Las consideraciones tomadas durante el diseño de la molienda se basaron en las siguientes premisas: El mineral contenía apreciables cantidades de finos (es decir hasta 31% de finos) El mineral durante la molienda, generó apreciables cantidades de finos. El mineral es relativamente blando. En base a esto se seleccionaron los siguientes datos para el diseño de la molienda. Índice de trabajo de Bond de molino de bolas: 7.2 kw-h/t Medio de molienda : barras Tamaño del productos : 100% < malla 100 Clasificación del Equipo: Zaranda Derrick de alta frecuencia

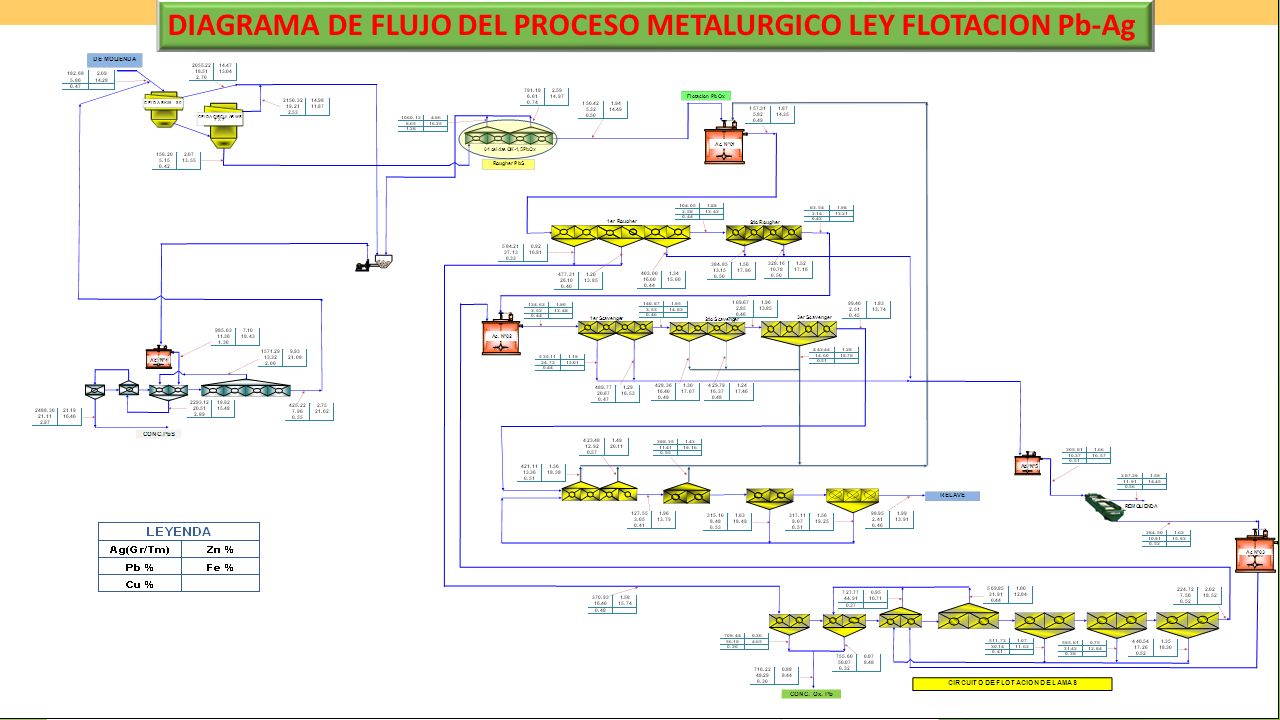

18 DIAGRAMA DE FLUJO DEL PROCESO METALURGICO LEY FLOTACION Pb-Ag

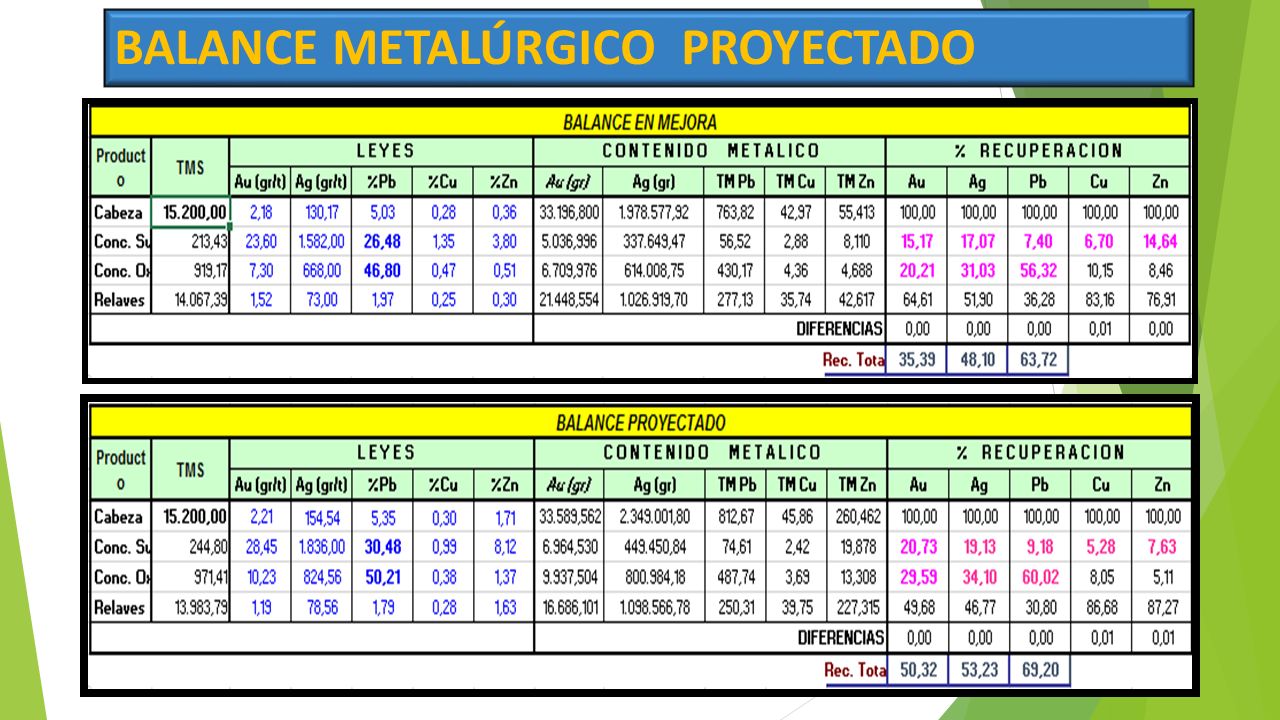

19 BALANCE METALÚRGICO PROYECTADO

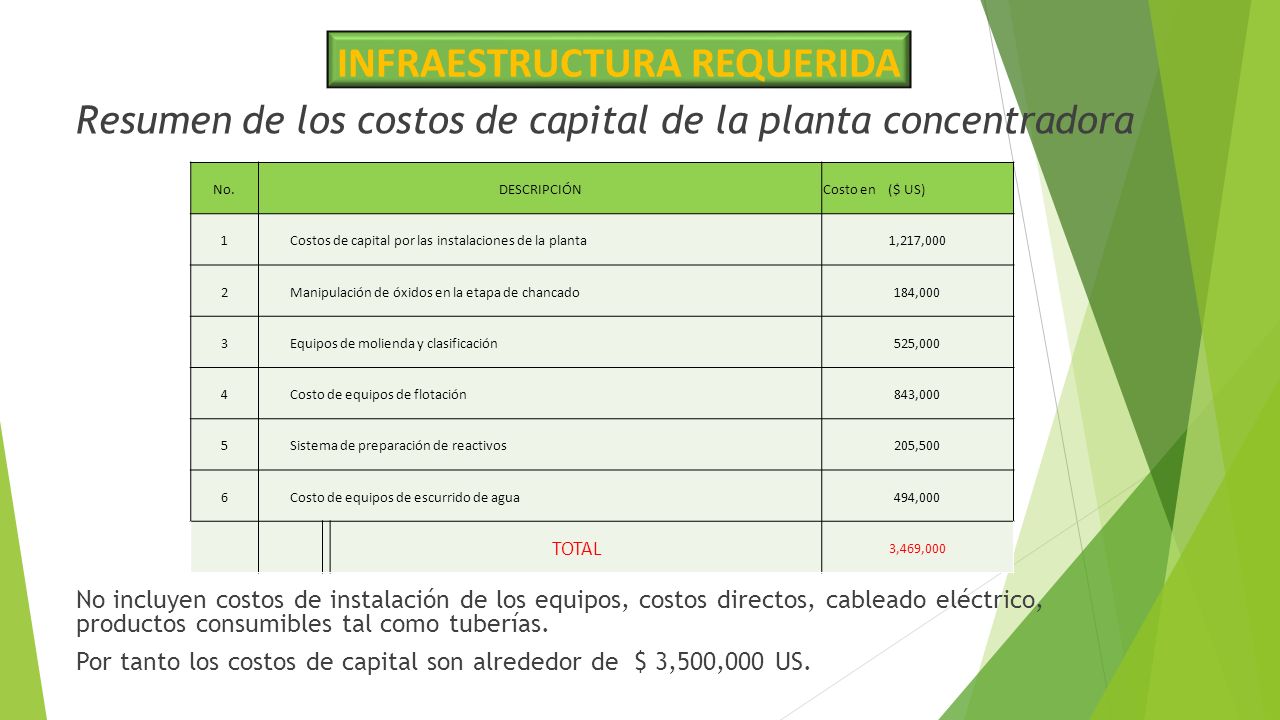

20 INFRAESTRUCTURA REQUERIDA
Resumen de los costos de capital de la planta concentradora No incluyen costos de instalación de los equipos, costos directos, cableado eléctrico, productos consumibles tal como tuberías. Por tanto los costos de capital son alrededor de $ 3,500,000 US. No. DESCRIPCIÓN Costo en ($ US) 1 Costos de capital por las instalaciones de la planta 1,217,000 2 Manipulación de óxidos en la etapa de chancado 184,000 3 Equipos de molienda y clasificación 525,000 4 Costo de equipos de flotación 843,000 5 Sistema de preparación de reactivos 205,500 6 Costo de equipos de escurrido de agua 494,000 TOTAL 3,469,000

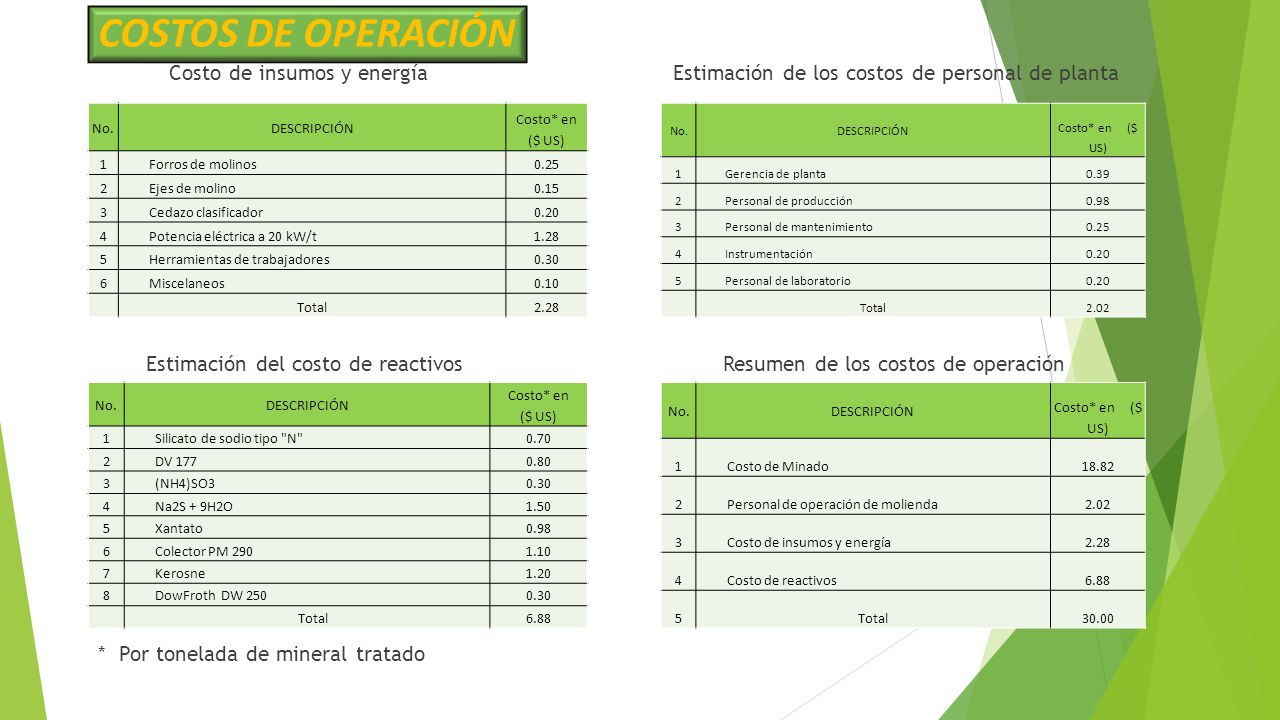

21 COSTOS DE OPERACIÓN Costo de insumos y energía Estimación de los costos de personal de planta Estimación del costo de reactivos Resumen de los costos de operación * Por tonelada de mineral tratado No. DESCRIPCIÓN Costo* en ($ US) 1 Forros de molinos 0.25 2 Ejes de molino 0.15 3 Cedazo clasificador 0.20 4 Potencia eléctrica a 20 kW/t 1.28 5 Herramientas de trabajadores 0.30 6 Miscelaneos 0.10 Total 2.28 No. DESCRIPCIÓN Costo* en ($ US) 1 Gerencia de planta 0.39 2 Personal de producción 0.98 3 Personal de mantenimiento 0.25 4 Instrumentación 0.20 5 Personal de laboratorio Total 2.02 No. DESCRIPCIÓN Costo* en ($ US) 1 Silicato de sodio tipo "N" 0.70 2 DV 177 0.80 3 (NH4)SO3 0.30 4 Na2S + 9H2O 1.50 5 Xantato 0.98 6 Colector PM 290 1.10 7 Kerosne 1.20 8 DowFroth DW 250 Total 6.88 No. DESCRIPCIÓN Costo* en ($ US) 1 Costo de Minado 18.82 2 Personal de operación de molienda 2.02 3 Costo de insumos y energía 2.28 4 Costo de reactivos 6.88 5 Total 30.00

22 BALANCE DE AGUA DEL PROCESO PARA EL USO DEL PROYECTO EN PLANTA
Se realizará de la siguiente manera: Mediante un sistema de recirculación de las aguas del proceso que son aguas residuales que se obtendrán del rebose de los espesadores de Pb, Cu, Zn, Oxido y del espesador de relaves Abastecimiento por las aguas decantadas o clarificadas del depósito de relaves. MINERAL DE OXIDO DE PLOMO: Para el caso del circuito de óxidos siendo el tratamiento de 15,000 TMS/mes (500 TMSD) el volumen de agua requerido, sin considerar la preparación de reactivos es de: 638, m3/año (20.25 l/s), para lo cual se utiliza el agua clarificada del depósito de relaves.

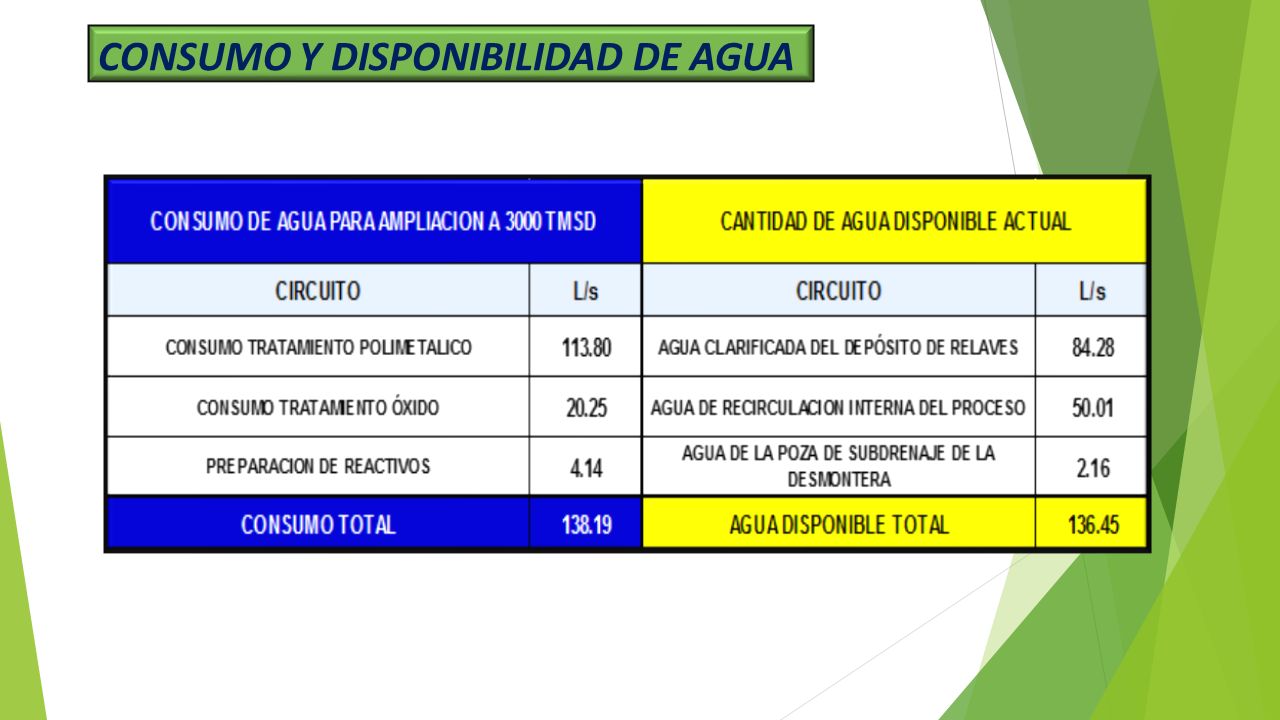

23 CONSUMO Y DISPONIBILIDAD DE AGUA

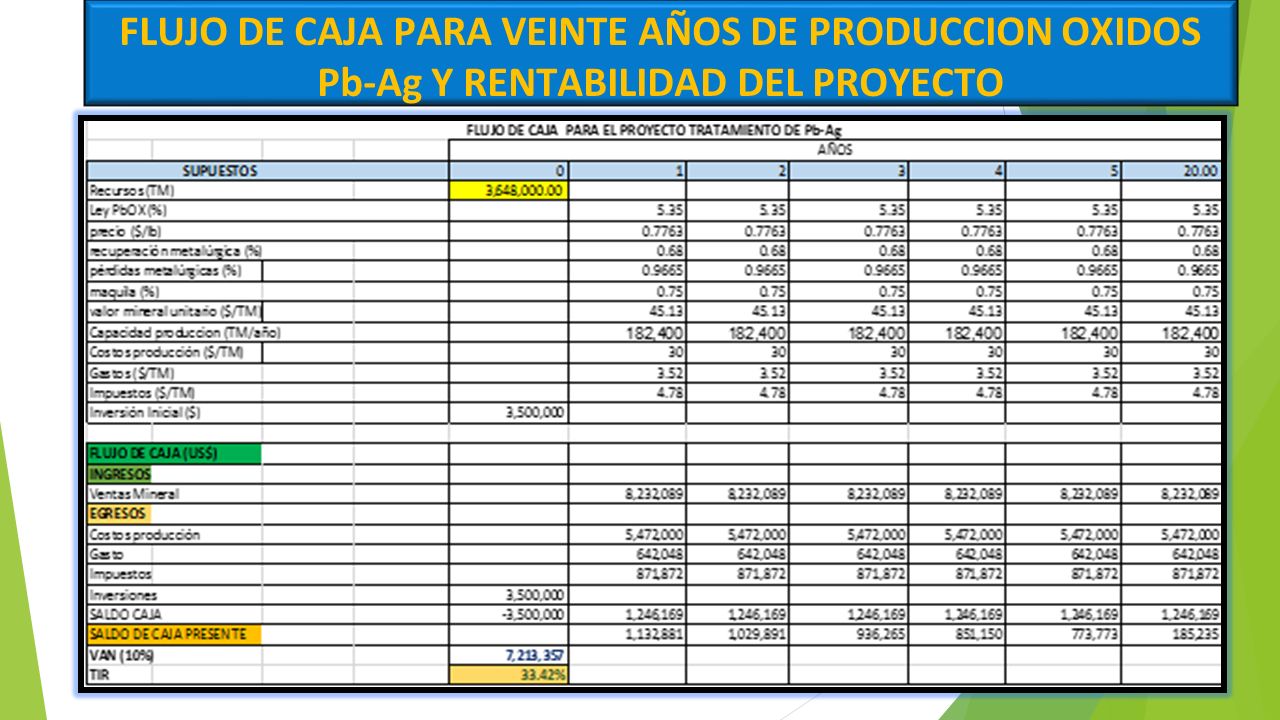

24 FLUJO DE CAJA PARA VEINTE AÑOS DE PRODUCCION OXIDOS Pb-Ag Y RENTABILIDAD DEL PROYECTO

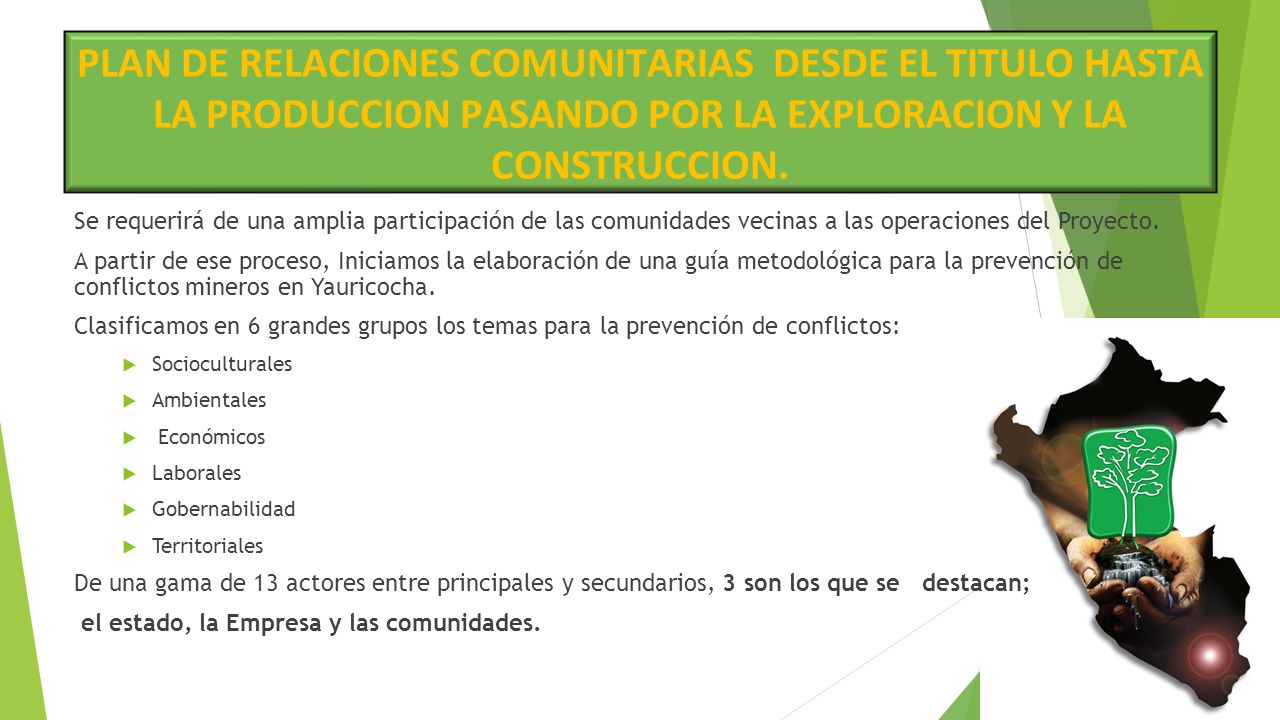

25 PLAN DE RELACIONES COMUNITARIAS DESDE EL TITULO HASTA LA PRODUCCION PASANDO POR LA EXPLORACION Y LA CONSTRUCCION. Se requerirá de una amplia participación de las comunidades vecinas a las operaciones del Proyecto. A partir de ese proceso, Iniciamos la elaboración de una guía metodológica para la prevención de conflictos mineros en Yauricocha. Clasificamos en 6 grandes grupos los temas para la prevención de conflictos: Socioculturales Ambientales Económicos Laborales Gobernabilidad Territoriales De una gama de 13 actores entre principales y secundarios, 3 son los que se destacan; el estado, la Empresa y las comunidades.

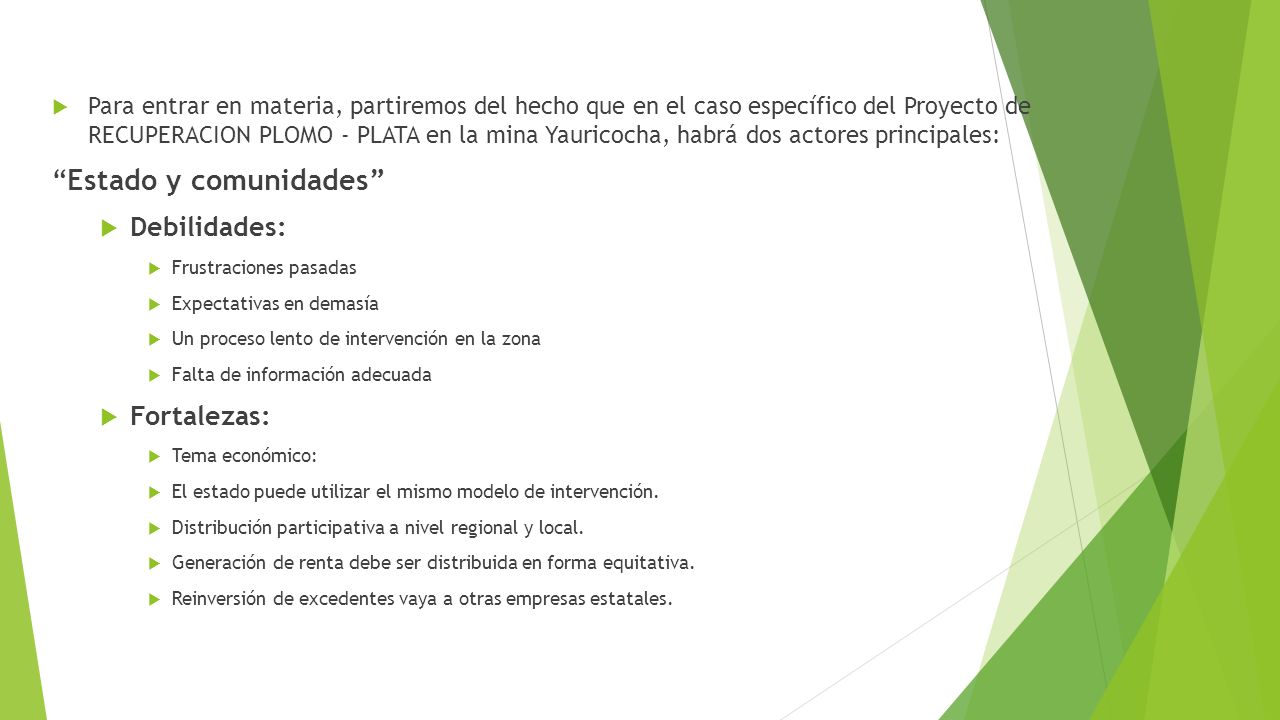

26 “Estado y comunidades”
Para entrar en materia, partiremos del hecho que en el caso específico del Proyecto de RECUPERACION PLOMO - PLATA en la mina Yauricocha, habrá dos actores principales: “Estado y comunidades” Debilidades: Frustraciones pasadas Expectativas en demasía Un proceso lento de intervención en la zona Falta de información adecuada Fortalezas: Tema económico: El estado puede utilizar el mismo modelo de intervención. Distribución participativa a nivel regional y local. Generación de renta debe ser distribuida en forma equitativa. Reinversión de excedentes vaya a otras empresas estatales.

27 Tema social: Participación: Generación de empleo.
Atención a salud y educación en la comunidad. Atención en servicios básicos. Micro emprendimientos. Participación: El 30% de esta población está privada de electricidad domiciliaria. El 70% se encuentra privada de facilidades sanitarias (agua dulce potable corriente, cloacas, etc.). El 61 % de la población se dedica a una horticultura de subsistencia (papa, quinua, maíz), el pastoreo de ovinos y auquénidos; cría de porcinos); a lo cual se suman algunas aves de corral (principalmente gallinas). El 12 % de la población trabaja en la minería. El 1% en una industria artesanal (textil, cerámica, elaboración de artículos de Seguridad). El 35% de la población está incluida en el sector servicios (que suele encubrir a la desocupación y la subocupación).

28 VISION DEL DESARROLLO SOSTENIDO PARA LOS 20 AÑOS DE PRODUCCION

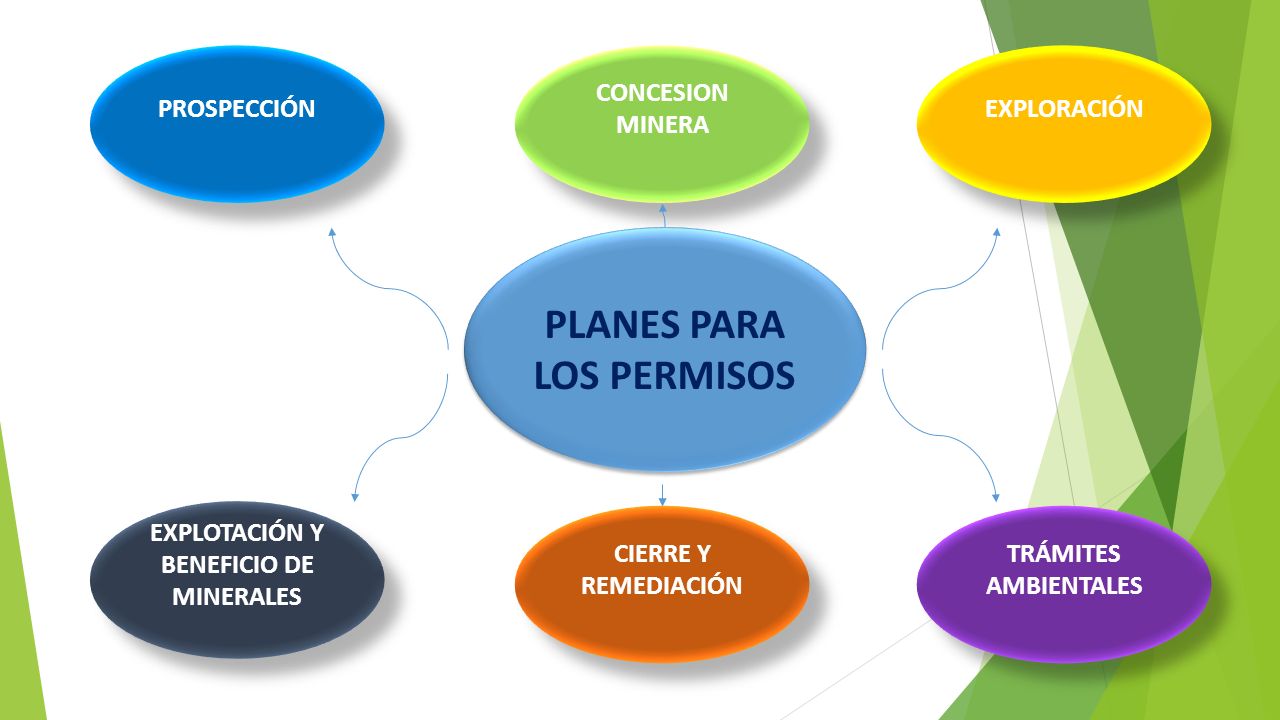

29 PLANES PARA LOS PERMISOS
PROSPECCIÓN CONCESION MINERA EXPLORACIÓN PLANES PARA LOS PERMISOS EXPLOTACIÓN Y BENEFICIO DE MINERALES CIERRE Y REMEDIACIÓN TRÁMITES AMBIENTALES

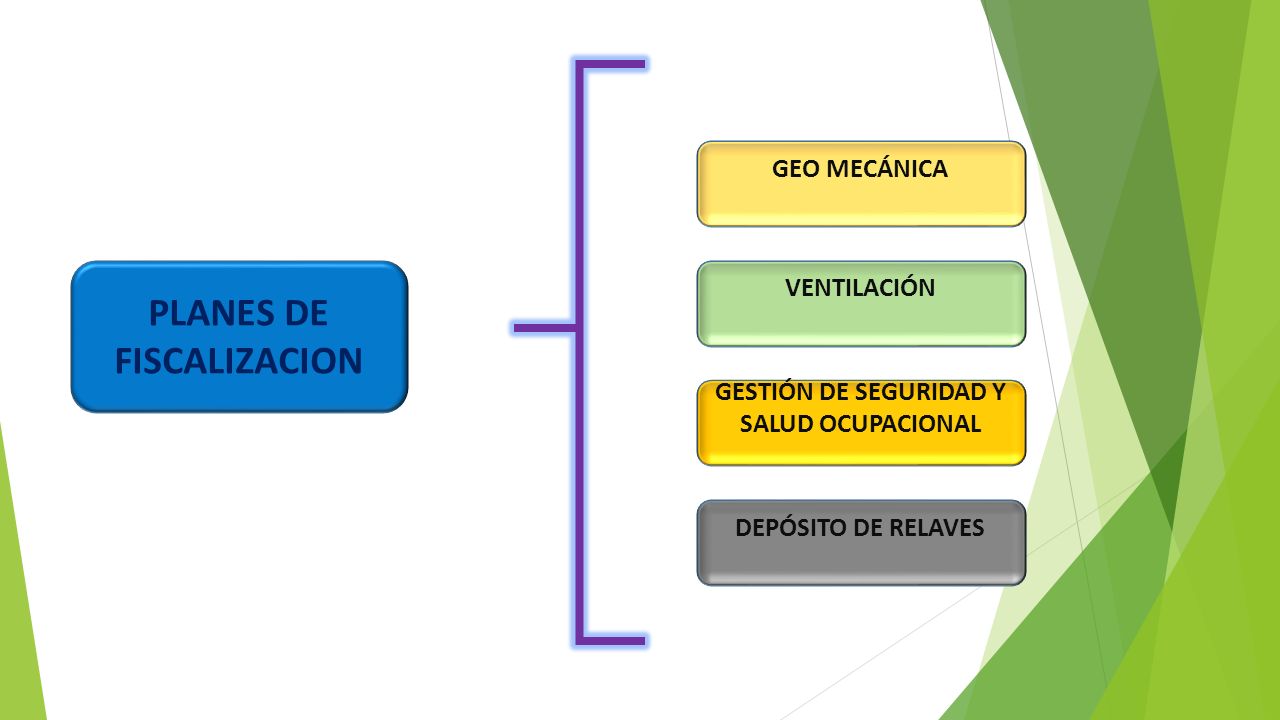

30 PLANES DE FISCALIZACION
GEO MECÁNICA PLANES DE FISCALIZACION VENTILACIÓN GESTIÓN DE SEGURIDAD Y SALUD OCUPACIONAL DEPÓSITO DE RELAVES
