Agm620 – Instrumental meteorologico LOCALIZACIÓN Y EMPLAZAMIENTO DE LAS ESTACIONES METEOROLÓGICAS Las estaciones se deben emplazar en lugares cuyo clima sea representativo se evitarán hondonadas cuya temperatura, viento, etc., puede ser diferente a la de su entorno. Las estaciones meteorológicas deben estar situadas en lugar llano y libre de obstáculos que puedan afectar a las observaciones. Siempre que sea posible, el suelo deberá estar cubierto de césped, y el recinto deberá estar acotado para evitar el paso de animales. Terreno cubierto con pasto, o cualquier otra cubierta vegetal de la región. Mantener la cubierta vegetal de bajo porte. No esta permitido colocar como piso cubiertas de asfalto, concreto, grava o cualquier otra cubierta. Esto es para evitar efectos de radiación por los materiales utilizados.

2 Agm620 – Instrumental meteorologico

3 Agm620 – Instrumental meteorologico
Emplazamiento. Las estaciones se deben emplazar en lugares cuyo clima sea representativo de las condiciones de la zona, así, por ejemplo, se evitarán hondonadas cuya temperatura, viento, etc. puede ser diferente a la de su entorno. Las estaciones meteorológicas deben estar situadas en lugar llano y libre de obstáculos que puedan afectar a las observaciones. Siempre que sea posible, el suelo deberá estar cubierto de césped, al menos en una superficie de 10x10 m, o mejor, de 50x50 m, y el recinto deberá estar acotado para evitar el paso de animales.

4 Agm620 – Instrumental meteorologico
Emplazamiento: En cuanto al lugar de emplazamiento de los instrumentos de la estación, no hay unas normas establecidas al respecto, siendo esencial que no se afecten entre sí (por ejemplo, que no se proyecte sombra sobre el instrumento medidor de la radiación o evitar obstáculos que afecten a la recogida de lluvia por el pluviómetro o a la velocidad del viento).

5 Agm620 – Instrumental meteorologico
Emplazamiento Dentro de las estaciones, podemos distinguir las tradicionales, que requieren la existencia de un encargado que las visite diariamente a horas fijas para la toma de medidas1), y las automáticas,que son las que se van imponiendo en la actualidad y en las que el registro de datos se hace automáticamente y prácticamente en continuo. A partir de los datos obtenidos en estas estaciones, se van formando sucesivamente las series de datos, horarios, diarios, semanales, mensuales y anuales en las que nos basaremos para nuestro estudio climático.

6 Agm620 – Instrumental meteorologico
Las observaciones meteorológicas de superficie se efectúan al nivel del suelo o al nivel del mar; o bien en sus proximidades, por un observador que dispone para ésta tarea de instrumentos, los cuales deben ser colocados de acuerdo a las Normas Internacionales de un observatorio. Los instrumentos meteorológicos de superficie se instalan en el sitio en que se ubica una estación meteorológica de observación. Una parcela de suelo nivelado, generalmente de 6 x 9 metros y cubierta por pasto bajo, provee condiciones satisfactorias para la instalación del aire libre de instrumentos meteorológicos.

7 Agm620 – Instrumental meteorologico
El lugar de la Estación Meteorológica debe ser representativo, desde el punto de vista meteorológico, del área de la cual está ubicado, es decir que las variables atmosféricas medidas en el lugar deben ser típicas del área. En lo posible debe evitarse un sitio que tenga obstrucciones en la vecindad próxima, que puedan afectar las variables que se están midiendo. Es probable que edificaciones importantes y fuentes artificiales de calor, humedad y contaminación distorsionen las mediciones de temperatura, humedad, evaporación, viento, etc. Las ubicaciones de los instrumentos meteorológicos deben quedar, dentro de lo posible, alejadas de declives pronunciados, acantilados y hondonadas

8 El equipo instrumental de una estación sinóptica es el siguiente:
Agm620 – Instrumental meteorologico El equipo instrumental de una estación sinóptica es el siguiente: Termómetros, seco y húmedo (o higrómetro, para temperaturas muy bajas) Termómetros de máxima y de mínima. Garita termométrica. Pluviómetro. Barómetro Barógrafo Anemómetro o anemógrafo Veleta

9 Como instrumentos que es deseable añadir a los anteriores, citaremos:
Agm620 – Instrumental meteorologico Como instrumentos que es deseable añadir a los anteriores, citaremos: Termógrafo Higrógrafo Heliógrafo Termómetros del suelo Radiómetros Medidores cuantitativos del punto de rocío Telémetro de nubes Pluviógrafo Termómetro de mínima sobre hierba Termómetro de temperatura del agua y registradores Evaporímetros Medidor de la acumulación del hielo.

10 Emplazamiento y exposición de los instrumentos.
Agm620 – Instrumental meteorologico Emplazamiento y exposición de los instrumentos. La exposición de los instrumentos meteorológicos constituye un factor significativo en la medida de determinados elementos meteorológicos y, por consiguiente, a fin de que las observaciones de distintas Estaciones puedan ser comparables, las exposiciones deben ser similares. Una parcela de terreno llano cubierto de hierba baja de aproximadamente 6 x 9 metros, resulta satisfactorio para los instrumentos que han de medir la temperatura y humedad ambientes, siempre que esté adecuadamente situada. Debe quedar afuera de la influencia de árboles y edificios y en una posición tal que constituya una buena representación de las condiciones colindantes. En la medida de lo posible, la Estación no debe estar situada sobre o cerca de laderas muy inclinadas, crestas, acantilados o depresiones. También es importante evitar la proximidad inmediata de grandes edificios.

11 Criterios para la instalacion de estaciones meteorologicas:
Agm620 – Instrumental meteorologico Criterios para la instalacion de estaciones meteorologicas: EN FORMA GENERAL Relieve. En el estudio del clima se ha determinado que en un área existen variaciones de temperatura, precipitación, dirección y velocidad del viento, etc., debido a la configuración, aislamiento, orientación y discontinuidad que se presentan en dicha área. Factores geográficos. Es necesario considerar la cercanía al nivel del mar, y en áreas continentales la proximidad de almacenamiento de aguas naturales o artificiales.

12 Criterios para la instalacion de estaciones meteorologicas:
Agm620 – Instrumental meteorologico Criterios para la instalacion de estaciones meteorologicas: EN FORMA GENERAL Cuencas hidrológicas. Debido a las variaciones que se presentan en una cuenca hidrológica, se requiere la correcta delimitación de ésta para poder ubicar la estación en los sitios representativos. Naturaleza del suelo. La naturaleza del suelo relacionada con el conocimiento de parámetros meteorológicos es determinante en el entendimiento de cómo se representan los procesos de erosión, escurrimiento, recarga de acuíferos, etc., por lo que es necesario considerar los sitios representativos de los principales tipos de suelo. El suelo donde se encuentra ubicada la Estación debe estar cubierta de un pasto natural de la región que se mantendrá corto de temporal y sólo en condiciones extremas, y se debe conservar limpio de vegetación natural o inducida.

13 Criterios para la instalacion de estaciones meteorologicas:
Agm620 – Instrumental meteorologico Criterios para la instalacion de estaciones meteorologicas: EN FORMA GENERAL Vegetación natural. Los elementos meteorológicos como la radiación, temperatura, precipitación, evaporación, etc., establecen las condiciones climáticas en las que se desarrollan los diferentes tipos de vegetación natural, por lo que para el estudio de ésta, se requiere tomar en cuenta las áreas representativas de las diferentes formaciones vegetales. Un radio de 50 metros alrededor de la Estación deberá ser de vegetación natural de la zona, siempre que no exceda la altura permisible. Cultivos. Debido a la interacción que existe en el crecimiento y desarrollo de los cultivos y los elementos meteorológicos, se deben tomar en cuenta en el área donde predomina cierto cultivo, por ejemplo en una zona cañera, cafetalera, maicera, etc. Por ningún motivo poner cultivos dentro de la Estación o crear condiciones que puedan afectar por su cercanía la acción normal de los instrumentos, principalmente el ambiente inmediato en lo referente a radiación, temperatura, humedad y vientos. Zonas urbanas e industriales. En estas zonas, la necesidad de contar con datos como, por ejemplo, respecto a la precipitación, principalmente, es de primordial importancia, ya que el recurso agua tiene un uso intensivo, y este dato se requiere para la dotación de ciertos servicios indispensables a la población como sanidad, agua potable, desagües, contaminación, etc.

14 Agm620 – Instrumental meteorologico
EN FORMA PARTICULAR Representatividad. El lugar donde se ubicará la Estación debe contar con características muy similares al paisaje natural de la región. Emplazamiento despejado. El terreno donde se instalará la Estación debe estar libre de obstáculos naturales o artificiales (árboles, edificios, etc.), los cuales deberán estar a una distancia equivalente a diez veces su altura, ya que éstos obstruyen el libre trayecto de los parámetros que se han de observar o registrar.

15 Agm620 – Instrumental meteorologico
EN FORMA PARTICULAR Terreno. El terreno seleccionado para la estación debe estar transversal a los vientos dominantes y perfectamente nivelado y no deberá presentar depresiones, ya que esto provocará problemas en época lluviosa, como inundación, y en el acceso a la toma de las observaciones, por lo cual el terreno deberá estar nivelado. El terreno estará cercano a una fuente de energía eléctrica, para los aparatos que trabajan por impulso eléctrico y para ofrecer facilidad en la toma de lecturas durante la noche. Debe estar colocado en un lugar cuyas condiciones físicas y legales aseguren que la Estación permanecerá en éste lugar, por un número indefinido de años. Cercanía al observador. Tiene mucha importancia que el observador viva cerca de la Estación, por la constante vigilancia que debe tenerse sobre el instrumental, así como para evitar la dificultad de trasladarse a la Estación. Fácil acceso. Es de primordial importancia ubicar las Estaciones en los sitios más apropiados con un fácil acceso tanto para la instalación en sí de la Estación, como para el traslado del observador. La selección del lugar está condicionada a la consideración de los factores anteriores.

16 Agm620 – Instrumental meteorologico

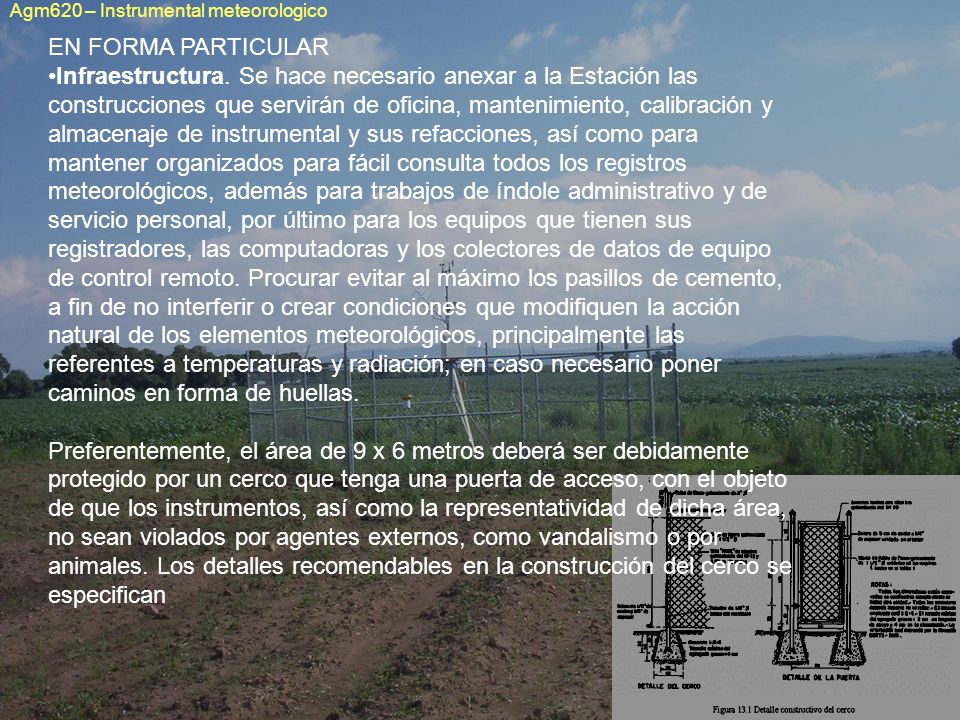

EN FORMA PARTICULAR Infraestructura. Se hace necesario anexar a la Estación las construcciones que servirán de oficina, mantenimiento, calibración y almacenaje de instrumental y sus refacciones, así como para mantener organizados para fácil consulta todos los registros meteorológicos, además para trabajos de índole administrativo y de servicio personal, por último para los equipos que tienen sus registradores, las computadoras y los colectores de datos de equipo de control remoto. Procurar evitar al máximo los pasillos de cemento, a fin de no interferir o crear condiciones que modifiquen la acción natural de los elementos meteorológicos, principalmente las referentes a temperaturas y radiación; en caso necesario poner caminos en forma de huellas. Preferentemente, el área de 9 x 6 metros deberá ser debidamente protegido por un cerco que tenga una puerta de acceso, con el objeto de que los instrumentos, así como la representatividad de dicha área, no sean violados por agentes externos, como vandalismo o por animales. Los detalles recomendables en la construcción del cerco se especifican

17 Agm620 – Instrumental meteorologico

18 Requisitos y normas sobre instalación del instrumental meteorológico
Agm620 – Instrumental meteorologico Requisitos y normas sobre instalación del instrumental meteorológico Como todo instrumental científico, un instrumento de uso meteorológico está destinado a evaluar los aspectos cuantitativos de un fenómeno natural. Para cumplir tal función, debe reunir los siguientes requisitos: Sensibilidad Precisión Sensibilidad y precisión constante a través del tiempo. Simplicidad de diseño y manejo Facilidad de funcionamiento y manejo Facilidad de funcionamiento y mantenimiento Solidez de construcción Los instrumentos, una vez salidos de la fábrica certificados y autorizados, deben sujetarse a ciertas normas de instalación, manejo, calibración y mantenimiento.

19 Caseta o abrigo meteorológico
Agm620 – Instrumental meteorologico Caseta o abrigo meteorológico El objeto de las observaciones meteorológicas, es contar con datos cuantitativos que representen las condiciones del aire libre. Cuando se coloca un termómetro a la intemperie y recibe directamente los rayos solares, éste al absorber la energía solar, aumentará su temperatura, por lo que el termómetro marcará su propia temperatura y no la del aire. Por lo antes expuesto, es necesario contar con una caseta o abrigo meteorológico en cuyo interior se colocan los termómetros para poder obtener así la temperatura del aire. La caseta debe tener las siguientes características. Acondicionamiento Las paredes están provistas de celosías, a manera de persianas, que permiten la libre circulación del aire a través de ellas. Para evitar lo más posible la transmisión de calor desde afuera hacia el interior, el abrigo meteorológico posee doble techo formado por dos superficies que dejan un espacio entre sí por donde pueda circular el aire. De esta manera, la capa superior puede enfriarse con el aire circulante sin transmitir su calor a la tapa inferior. Con el mismo fin, el fondo de la caseta está formado por tablillas traslapadas o un doble piso con agujeros desalineados, impidiendo la transmisión del calor y la luz que se refleja del suelo hacia su interior.

20 Caseta o abrigo meteorológico Material
Agm620 – Instrumental meteorologico Caseta o abrigo meteorológico Material Este consiste principalmente de madera o cualquier material aislante y ligero y se pinta de blanco a fin de que absorba lo menos posible las radiaciones solares. Orientación Las puertas de la caseta deben abrirse hacia el Norte, para evitar que los rayos solares penetren al interior de ésta, al momento de la toma de las lecturas. Bajo ninguna circunstancia, debe quedar en línea el abrigo meteorológico y el evaporímetro.

21 Agm620 – Instrumental meteorologico

22 Agm620 – Instrumental meteorologico

23 Agm620 – Instrumental meteorologico
Parámetro medido Instrumento utilizado Tipo Elemento sensible Elemento transmisor amplificador Elemento registrador Unidades de medida Precisión Especificación de instalación Temperatura Termómetro Máxima Mínima Normal Termógrafo LD G Mercurio Alcohol Bimetal Tubo capilar Juego de palancas Escala Gráfica °C 0.1 0.5 En la caseta meteorológica, a 1.20 m de altura El de mínima, inclinado 2° 5 y 10 cm S/S; 5,10,20,50 y 100 cm de prof. Precipitación Pluviómetro Pluviógrafo Contenido Flotador Probeta mm 0.005 1.0 m de alt Evaporación Tanque tipo “A” Agua Tornillo micrométrico 0.01 0.05 40 cm del borde Humedad atmosférica Psicrómetro Higrógrafo Haz de cabellos % 2.5 % En la caseta meteorológica, a 1.5 m de alt V I E N T O Velocidad Dirección Veleta Flecha Rosa de vientos m/s 4 m de alt Recorrido Intensidades Máximas Anemocinemógrafo Cazoletas Sistema de varillas y engranajes 10 metros

24 Agm620 – Instrumental meteorologico
Parámetro medido Instrumento utilizado Tipo Elemento sensible Elemento transmisor amplificador Elemento registrador Unidades de medida Precisión Especificación de instalación Presión atmosférica Barómetro Barógrafo Microbarógrafo LD G Mercurio Cápsula aneroide Tubo capilar Juego de palancas Escala Gráfica mm Hg Altura del observador En la caseta Insolación (Horas brillo solar) Heliógrafo Papel sensible Bola de cristal Horas 15 min 1.20 m de altura Radiación solar (Radiación global) Actinógrafo Placas Cal/cm2 h 1 cal/cm2 hr Temp. y hum. Atm. Higrotermógrafo Bimetal Haz de cabellos °C % En la caseta meteorológica, a 1.50 metros de altura

25 Agm620 – Instrumental meteorologico
Temperatura HTM. Temperatura PPS.
