Anemómetro Mide el espacio total recorrido por el viento (Km/hr), expresa el recorrido del viento de acuerdo al número de revoluciones del eje vertical,

Presentación del tema: "Anemómetro Mide el espacio total recorrido por el viento (Km/hr), expresa el recorrido del viento de acuerdo al número de revoluciones del eje vertical,"— Transcripción de la presentación:

1 Anemómetro Mide el espacio total recorrido por el viento (Km/hr), expresa el recorrido del viento de acuerdo al número de revoluciones del eje vertical, que sostiene 3 o 4 cazoletas(especie de cucharón) cónicas montadas en el extremo de un brazo corto, por unidad de tiempo. El número de revoluciones se registra en un contador que esta calibrado en unidades de longitud (kilómetros). este no responde a viento muy ligeros (menos de 0.5 m/s) . Para la obtención del recorrido del viento, basta multiplicar la diferencia de cuentas que ha habido cada 24 horas en el visor por una constante que posee el instrumento. Se instala a 50  cm de altura a partir de su base  y su ubicación es al costado del Tanque Clase A.

2 Piranómetro Un piranómetro (también llamado solarímetro y actinómetro) es un instrumento meteorológico utilizado para medir de manera muy precisa la radiación solar incidente sobre la superficie de la tierra. Se trata de un sensor diseñado para medir la densidad del flujo de radiación solar (kilovatios por metro cuadrado) en un campo de 180 grados. Generalmente se utilizan tres medidas de radiación: semiesférica total, difusa y directa. Para las medidas de radiación difusa y semiesférica la radiación directa se suprime utilizando un disco parasol. El principio físico utilizado generalmente en la medida es un termopar sobre el que incide la radiación a través de dos cúpulas semiesféricas de vidrio. Las medidas se expresan en kW/m².

3 Pana de Evaporación (Clase A)
El tanque clase A mide la evaporación en milímetros (mm),  es un recipiente o cubeta algo profunda y de bastante superficie en el cual se mide la evaporada por la disminución del nivel del agua. El tanque Clase A es de forma cilíndrica de hierro galvanizada, el fondo esta suspendido a 15 cm por encima del nivel del suelo sobre una plataforma de madera, el cual permite la circulación del aire debajo del tanque, el suelo debe estar ligeramente terraplenado y cuidadosamente nivelada con el fin de que la lluvia pueda escurrir fácilmente por debajo del tanque. El nivel del agua dentro del tanque se mide utilizando un medidor de gancho que esta constituido por una escala móvil con un gancho en su extremo y por un nonio.  La posición correcta del medidor  con relación a la superficie del agua esta indicada por la punta del gancho que debe regularse de forma que toque exactamente este la superficie. En el interior  del tanque se encuentra una cámara de agua tranquila(Pozo Tranquilizador) que asegura la medición aunque la superficie del agua se encuentre agitada.

4 Barómetro de Mercurio Instrumento para medir la presión atmosférica, la cual se equilibra con el peso de una columna de mercurio. Las unidades son el milímetro de mercurio(mm Hg)  o en hectopascal (hPa). Esta compuesto de una cubeta donde se introduce un tubo de vidrio, lleno de mercurio. la presión atmosférica actúa sobre la superficie en la cubeta balanceando el peso de la columna de mercurio en el tubo de metal, con la ayuda de un vernier. Las variaciones de la temperatura se miden utilizando un termómetro unido al tubo metálico, ésta temperatura se usa para determinar la corrección de la presión. La unidad de medida es el hectopascal.

5 Termómetros de Suelo o Geotermómetros
La temperatura del subsuelo se determina también en la misma condición de exposición que los termómetros de mínima junto al suelo,  de forma que se dispone de tres campos de geotermómetros en las estaciones de primer orden y de dos campos de geotermómetros en las de segundo orden.  Los termómetros utilizados en cada campo son los mismos y en análoga distribución. Estas temperaturas se determinan a diferentes profundidades.(2 Cm, 5 Cm, 10 Cm, 20 Cm, 30 Cm, 50 y 100 cm) en grados Celsius (°C). Para las pequeñas profundidades 2 a 30 Cm se utilizan termómetros de varilla acobada, cuyo depósito permanece enterrado permanentemente a la profundidad que se determine. Estas varillas van sujetas a un soporte apropiado, y todo el juego de termómetros se protege contra posibles golpes con una maya fina. La graduación de estos termómetros es en grados y décimas de grados centígrados (°C). Para definir la temperatura a 50 y 100 Cm se utilizan termómetros montados en vara de madera. La instalación se realiza en un pozo estrecho en el que se introduce la vara o porte de madera o metal, el termómetro ordinario es encerrado en un tubo de cristal en cuyo fondo, rodeando el depósito, va una cierta cantidad de parafina, el conjunto va dentro de un tubo de madera a la profundidad requerida que permite ver la columna y la escala del termómetro. Una tapa de de zinc o metal con asa, sirve para sacar el aparato y realizar las lecturas, y evita que entre agua en el pozo del termómetro.

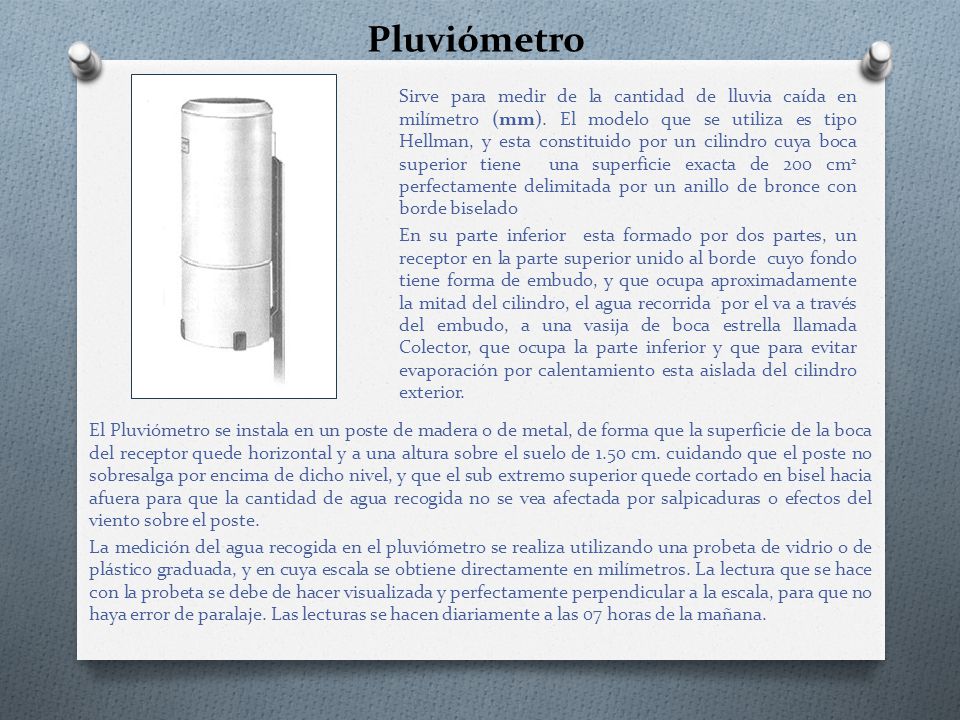

6 Pluviómetro Sirve para medir de la cantidad de lluvia caída en milímetro (mm). El modelo que se utiliza es tipo Hellman, y esta constituido por un cilindro cuya boca superior tiene  una superficie exacta de 200 cm2 perfectamente delimitada por un anillo de bronce con borde biselado En su parte inferior  esta formado por dos partes, un receptor en la parte superior unido al borde  cuyo fondo tiene forma de embudo, y que ocupa aproximadamente la mitad del cilindro, el agua recorrida  por el va a través del embudo, a una vasija de boca estrella llamada Colector, que ocupa la parte inferior y que para evitar evaporación por calentamiento esta aislada del cilindro exterior.  El Pluviómetro se instala en un poste de madera o de metal, de forma que la superficie de la boca del receptor quede horizontal y a una altura sobre el suelo de 1.50 cm. cuidando que el poste no sobresalga por encima de dicho nivel, y que el sub extremo superior quede cortado en bisel hacia afuera para que la cantidad de agua recogida no se vea afectada por salpicaduras o efectos del viento sobre el poste. La medición del agua recogida en el pluviómetro se realiza utilizando una probeta de vidrio o de plástico graduada, y en cuya escala se obtiene directamente en milímetros. La lectura que se hace con la probeta se debe de hacer visualizada y perfectamente perpendicular a la escala, para que no haya error de paralaje. Las lecturas se hacen diariamente a las 07 horas de la mañana.
