EL SISTEMA DE ALERTA TEMPRANA CON TECNOLOGÍAS DE TELECOMUNICACIÓN FRENTE A ALUVIONES EN ZURITE Alcides Vilela Chávez

Presentación del tema: "EL SISTEMA DE ALERTA TEMPRANA CON TECNOLOGÍAS DE TELECOMUNICACIÓN FRENTE A ALUVIONES EN ZURITE Alcides Vilela Chávez"— Transcripción de la presentación:

1 EL SISTEMA DE ALERTA TEMPRANA CON TECNOLOGÍAS DE TELECOMUNICACIÓN FRENTE A ALUVIONES EN ZURITE Alcides Vilela Chávez avilela@solucionespracticas.org.pe UNSAC – Centro de Investigación en telecomunicaciones Rurales - CEDITER

2 Lo que ocurrió el 2010 El 22, 23 y 24 de enero del 2010 se reactivó el deslizamiento existente desencadenando el 28 de enero de 2010, el aluvión que afectó parte de la población del distrito de Zurite. El evento geodinámico de remoción de masa del cerro “Llamacancha”, tuvo como zona de arranque en el material eluvial compuesto por clastos de rocas intrusivas muy alteradas y meteorizadas, por el exceso de saturación de las capas intermedias del suelo, debido a las fuertes precipitaciones pluviales y aumento del caudal de los manantes locales. Aproximadamente 296,402 m3 de flujos de lodos

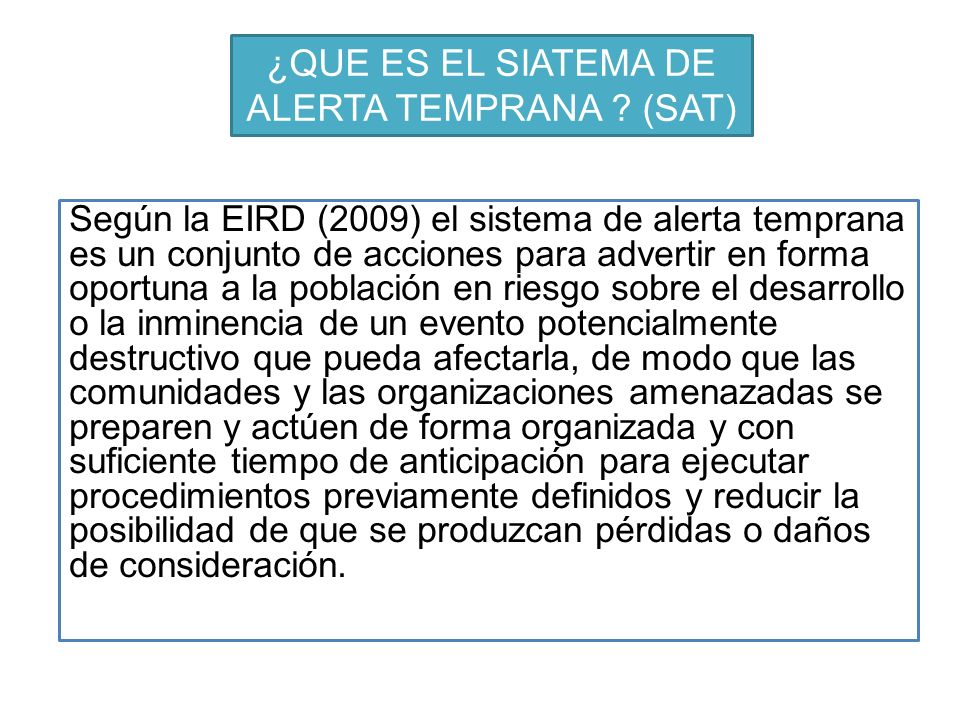

3 ¿QUE ES EL SIATEMA DE ALERTA TEMPRANA ? (SAT) Según la EIRD (2009) el sistema de alerta temprana es un conjunto de acciones para advertir en forma oportuna a la población en riesgo sobre el desarrollo o la inminencia de un evento potencialmente destructivo que pueda afectarla, de modo que las comunidades y las organizaciones amenazadas se preparen y actúen de forma organizada y con suficiente tiempo de anticipación para ejecutar procedimientos previamente definidos y reducir la posibilidad de que se produzcan pérdidas o daños de consideración.

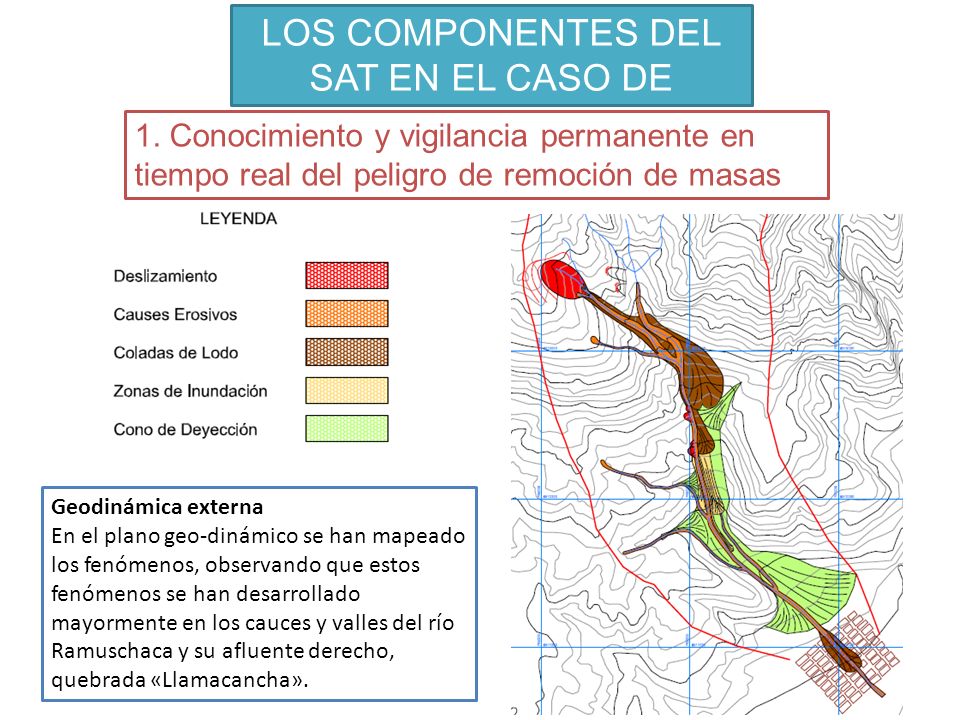

4 LOS COMPONENTES DEL SAT EN EL CASO DE ZURITE 1. Conocimiento y vigilancia permanente en tiempo real del peligro de remoción de masas Geodinámica externa En el plano geo-dinámico se han mapeado los fenómenos, observando que estos fenómenos se han desarrollado mayormente en los cauces y valles del río Ramuschaca y su afluente derecho, quebrada «Llamacancha».

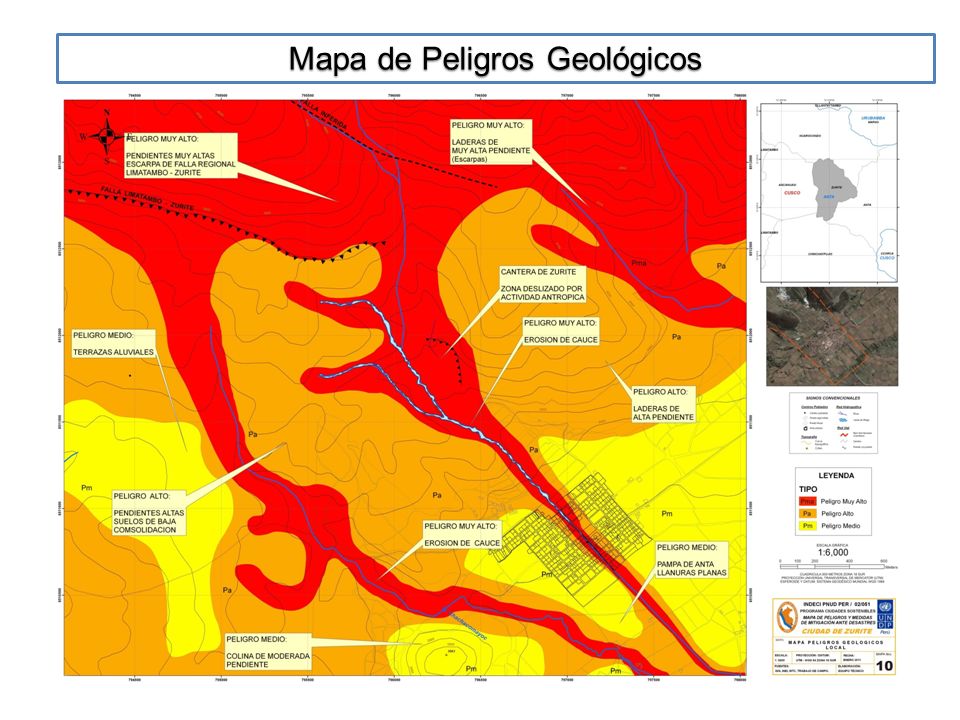

5 Mapa de Peligros Geológicos

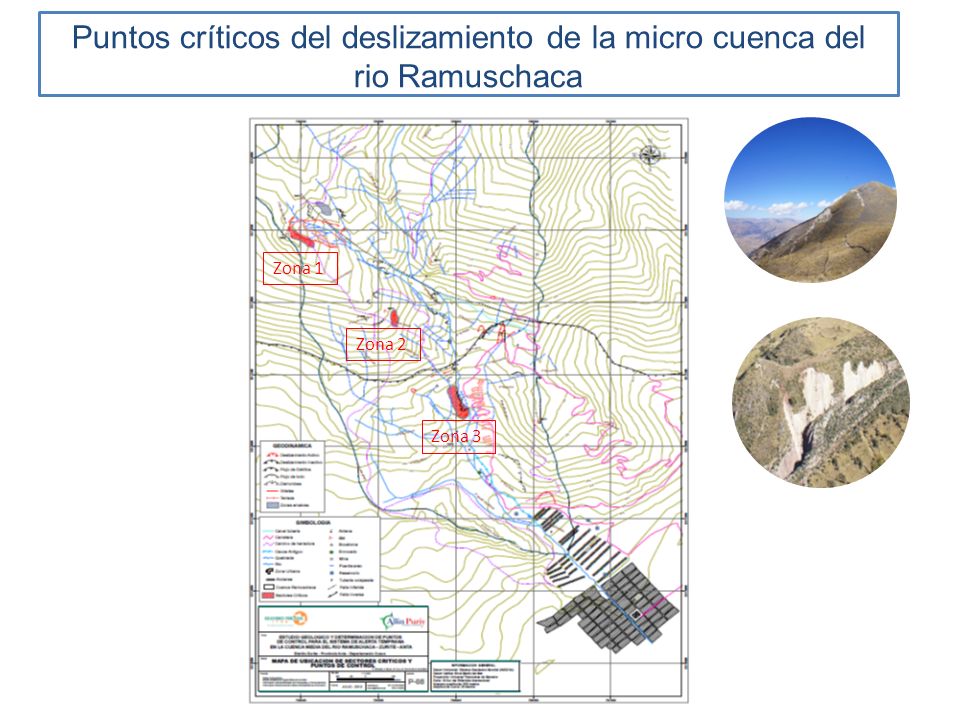

6 Puntos críticos del deslizamiento de la micro cuenca del rio Ramuschaca Zona 1 Zona 2 Zona 3

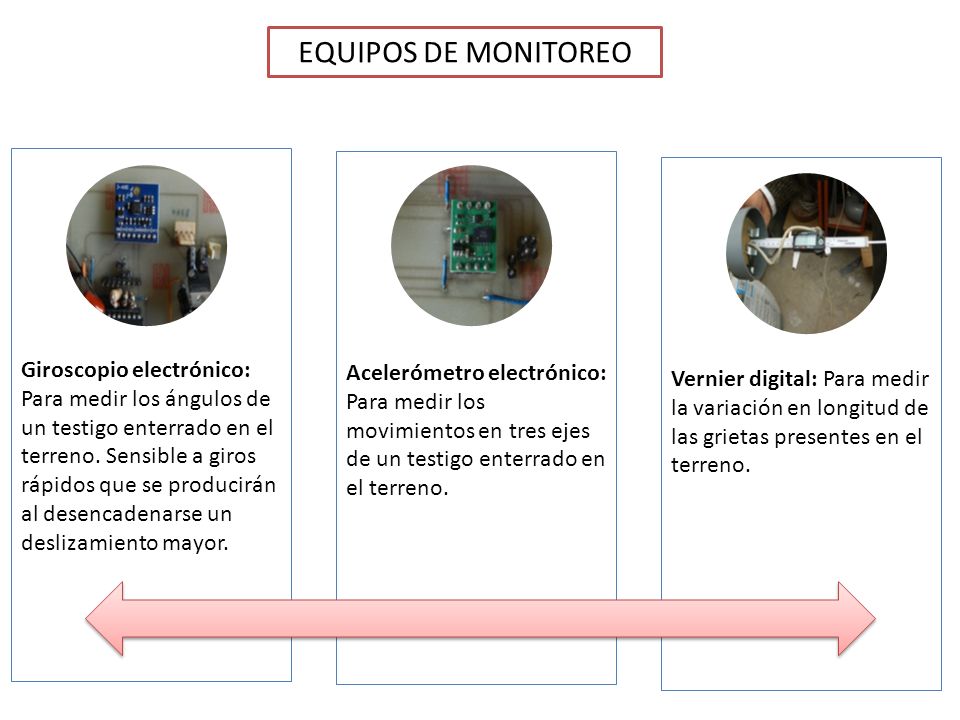

7 EQUIPOS DE MONITOREO Giroscopio electrónico: Para medir los ángulos de un testigo enterrado en el terreno. Sensible a giros rápidos que se producirán al desencadenarse un deslizamiento mayor. Acelerómetro electrónico: Para medir los movimientos en tres ejes de un testigo enterrado en el terreno. Vernier digital: Para medir la variación en longitud de las grietas presentes en el terreno.

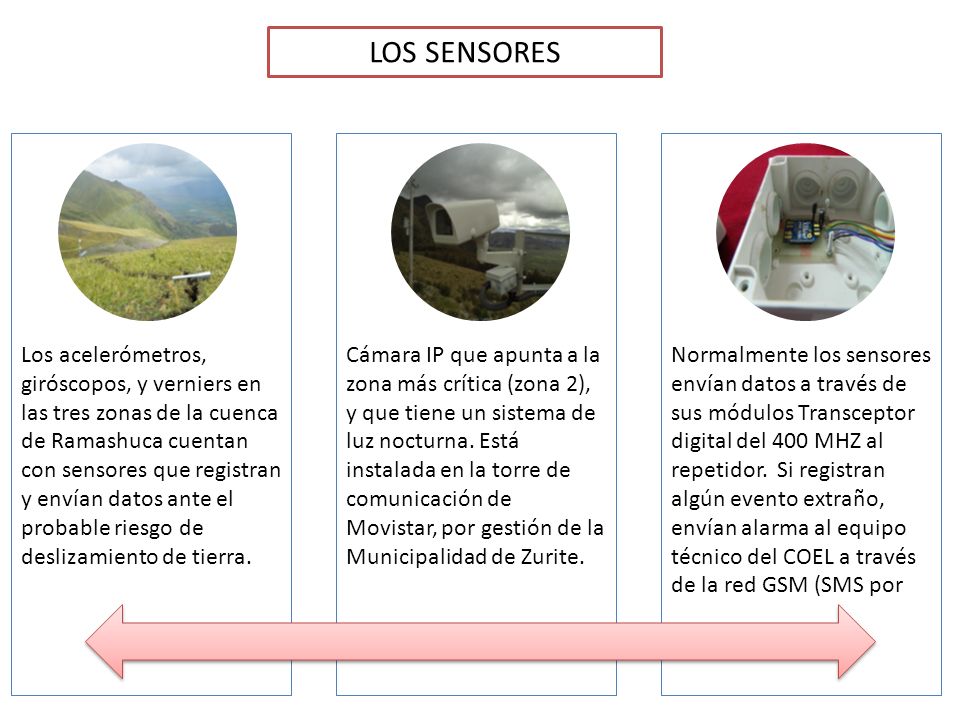

8 LOS SENSORES Los acelerómetros, giróscopos, y verniers en las tres zonas de la cuenca de Ramashuca cuentan con sensores que registran y envían datos ante el probable riesgo de deslizamiento de tierra. Cámara IP que apunta a la zona más crítica (zona 2), y que tiene un sistema de luz nocturna. Está instalada en la torre de comunicación de Movistar, por gestión de la Municipalidad de Zurite. Normalmente los sensores envían datos a través de sus módulos Transceptor digital del 400 MHZ al repetidor. Si registran algún evento extraño, envían alarma al equipo técnico del COEL a través de la red GSM (SMS por celular).

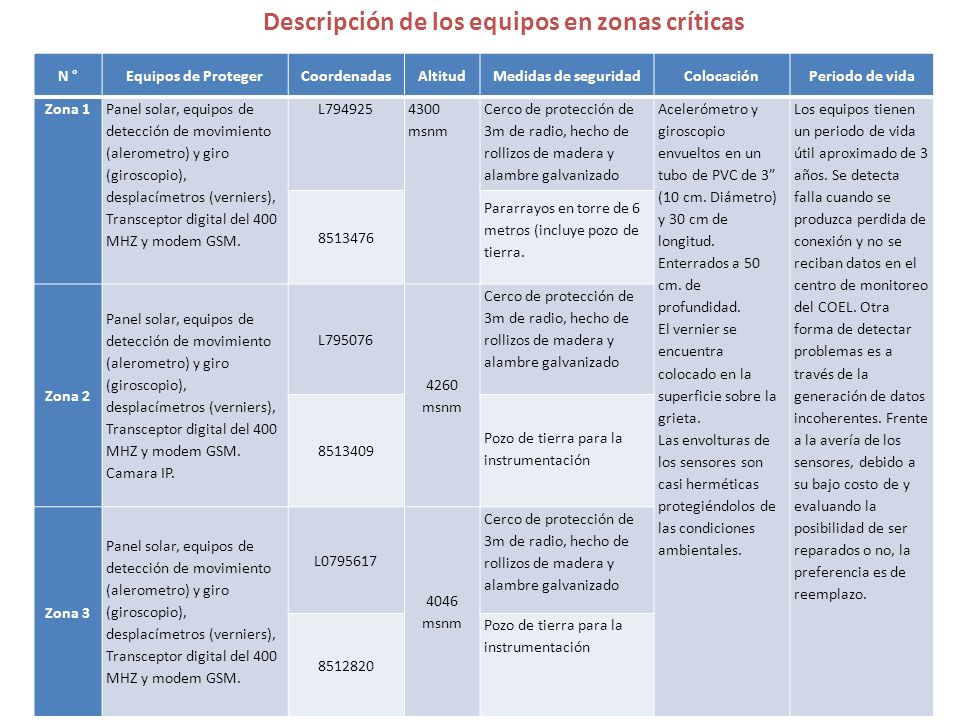

9 N °Equipos de ProtegerCoordenadasAltitudMedidas de seguridadColocaciónPeriodo de vida Zona 1 Panel solar, equipos de detección de movimiento (alerometro) y giro (giroscopio), desplacímetros (verniers), Transceptor digital del 400 MHZ y modem GSM. L794925 4300 msnm Cerco de protección de 3m de radio, hecho de rollizos de madera y alambre galvanizado Acelerómetro y giroscopio envueltos en un tubo de PVC de 3” (10 cm. Diámetro) y 30 cm de longitud. Enterrados a 50 cm. de profundidad. El vernier se encuentra colocado en la superficie sobre la grieta. Las envolturas de los sensores son casi herméticas protegiéndolos de las condiciones ambientales. Los equipos tienen un periodo de vida útil aproximado de 3 años. Se detecta falla cuando se produzca perdida de conexión y no se reciban datos en el centro de monitoreo del COEL. Otra forma de detectar problemas es a través de la generación de datos incoherentes. Frente a la avería de los sensores, debido a su bajo costo de y evaluando la posibilidad de ser reparados o no, la preferencia es de reemplazo. 8513476 Pararrayos en torre de 6 metros (incluye pozo de tierra. Zona 2 Panel solar, equipos de detección de movimiento (alerometro) y giro (giroscopio), desplacímetros (verniers), Transceptor digital del 400 MHZ y modem GSM. Camara IP. L795076 4260 msnm Cerco de protección de 3m de radio, hecho de rollizos de madera y alambre galvanizado 8513409 Pozo de tierra para la instrumentación Zona 3 Panel solar, equipos de detección de movimiento (alerometro) y giro (giroscopio), desplacímetros (verniers), Transceptor digital del 400 MHZ y modem GSM. L0795617 4046 msnm Cerco de protección de 3m de radio, hecho de rollizos de madera y alambre galvanizado 8512820 Pozo de tierra para la instrumentación Descripción de los equipos en zonas críticas

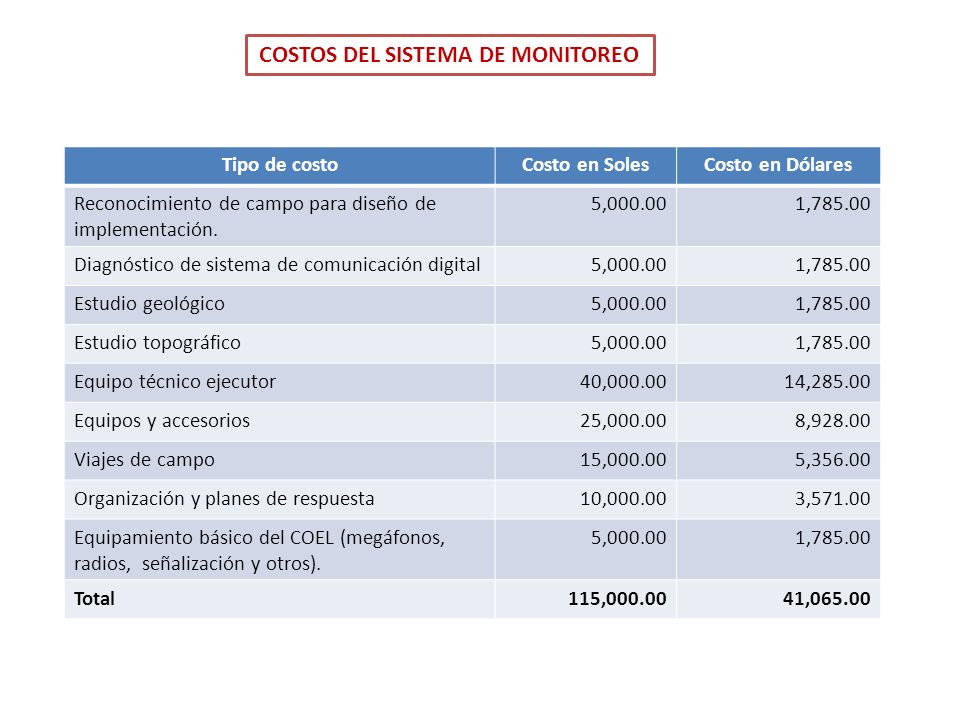

10 COSTOS DEL SISTEMA DE MONITOREO Tipo de costoCosto en SolesCosto en Dólares Reconocimiento de campo para diseño de implementación. 5,000.001,785.00 Diagnóstico de sistema de comunicación digital5,000.001,785.00 Estudio geológico5,000.001,785.00 Estudio topográfico5,000.001,785.00 Equipo técnico ejecutor40,000.0014,285.00 Equipos y accesorios25,000.008,928.00 Viajes de campo15,000.005,356.00 Organización y planes de respuesta10,000.003,571.00 Equipamiento básico del COEL (megáfonos, radios, señalización y otros). 5,000.001,785.00 Total115,000.0041,065.00

11 Sensores zona 1 Sensores Zona 2 Sensores Zona 3 2. Seguimiento y alerta

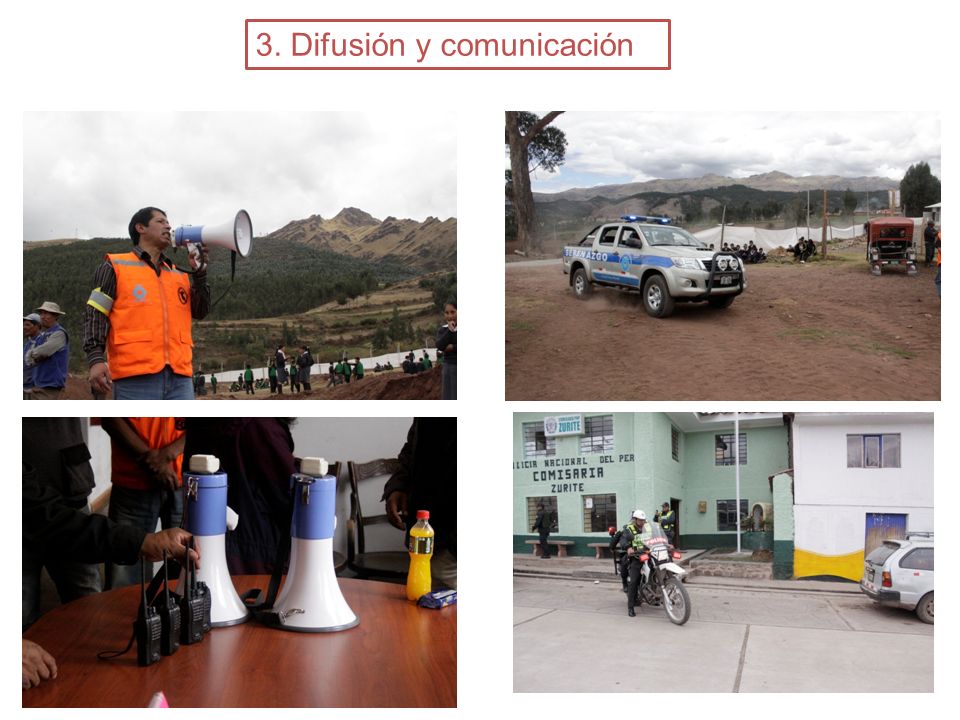

12 3. Difusión y comunicación

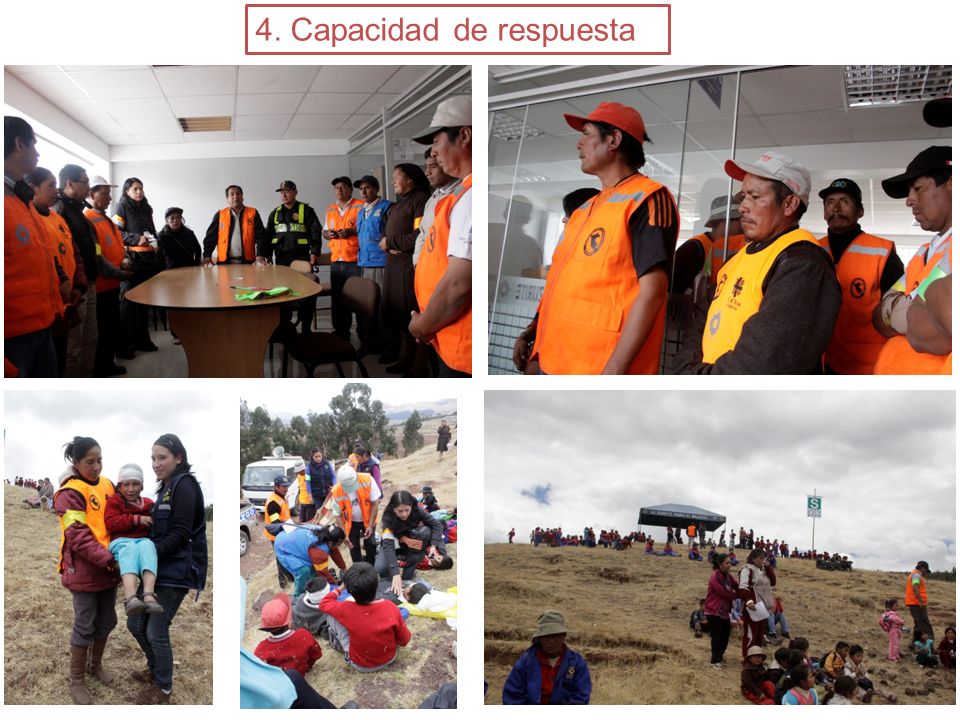

13 4. Capacidad de respuesta

14 ¡ZURITE PREPARADO ANTE DESLIZAMIENTOS!

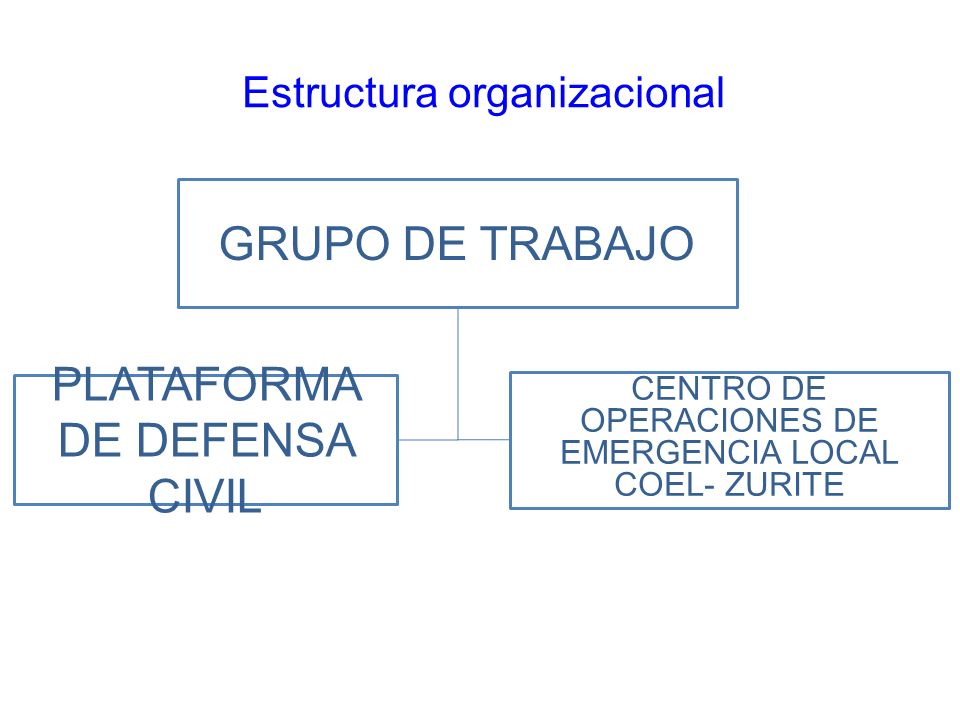

15 Estructura organizacional PLATAFORMA DE DEFENSA CIVIL GRUPO DE TRABAJO CENTRO DE OPERACIONES DE EMERGENCIA LOCAL COEL- ZURITE

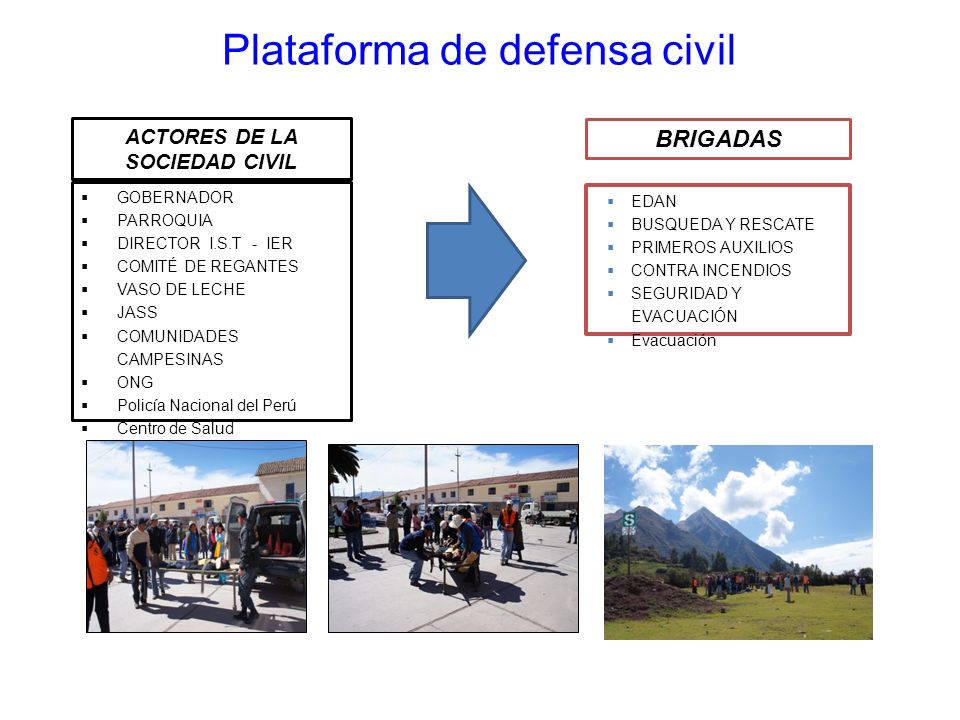

16 Plataforma de defensa civil  GOBERNADOR  PARROQUIA  DIRECTOR I.S.T - IER  COMITÉ DE REGANTES  VASO DE LECHE  JASS  COMUNIDADES CAMPESINAS  ONG  Policía Nacional del Perú  Centro de Salud ACTORES DE LA SOCIEDAD CIVIL BRIGADAS  EDAN  BUSQUEDA Y RESCATE  PRIMEROS AUXILIOS  CONTRA INCENDIOS  SEGURIDAD Y EVACUACIÓN  Evacuación

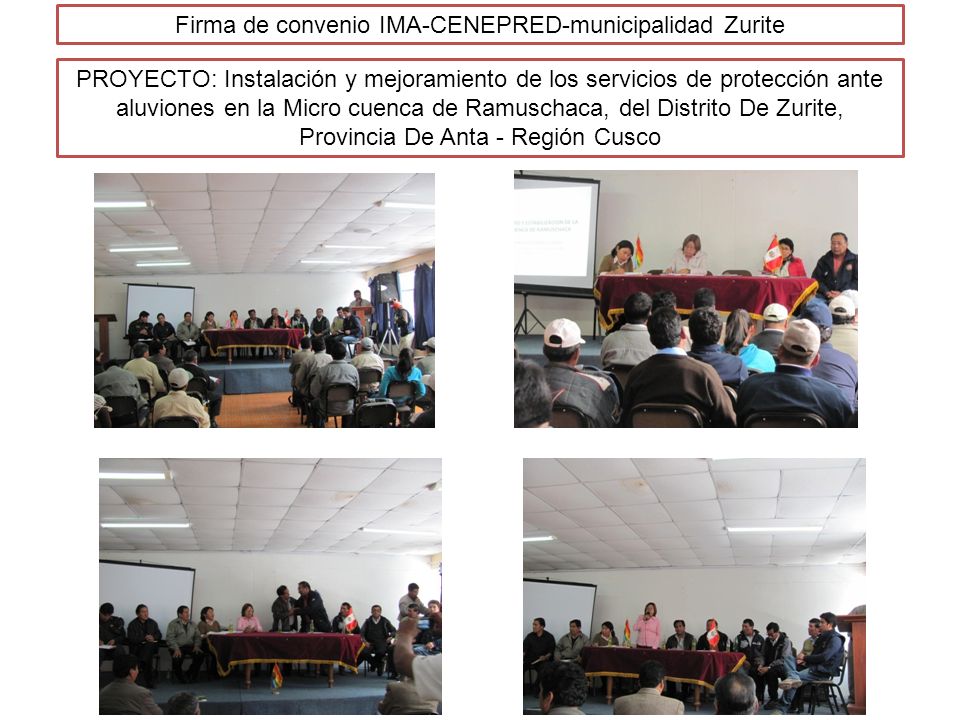

17 Firma de convenio IMA-CENEPRED-municipalidad Zurite PROYECTO: Instalación y mejoramiento de los servicios de protección ante aluviones en la Micro cuenca de Ramuschaca, del Distrito De Zurite, Provincia De Anta - Región Cusco

18 Componentes del proyecto COMPONENTEACCIONES Tratamiento de taludes inestables Conformación de Banquetas Construcción de muros Drenajes Desviación de cauces Disipadores de energíaSalto Hidráulicos Disminución de la escorrentíaCanal de Trasvase Forestación y reforestación. Clausuras para manejo de pastos. Evacuación de lodosCancha de lodos Capacitación y sensibilización de organizaciones. Fortalecimiento de capacidades de la población y organizaciones en gestión de riesgo.

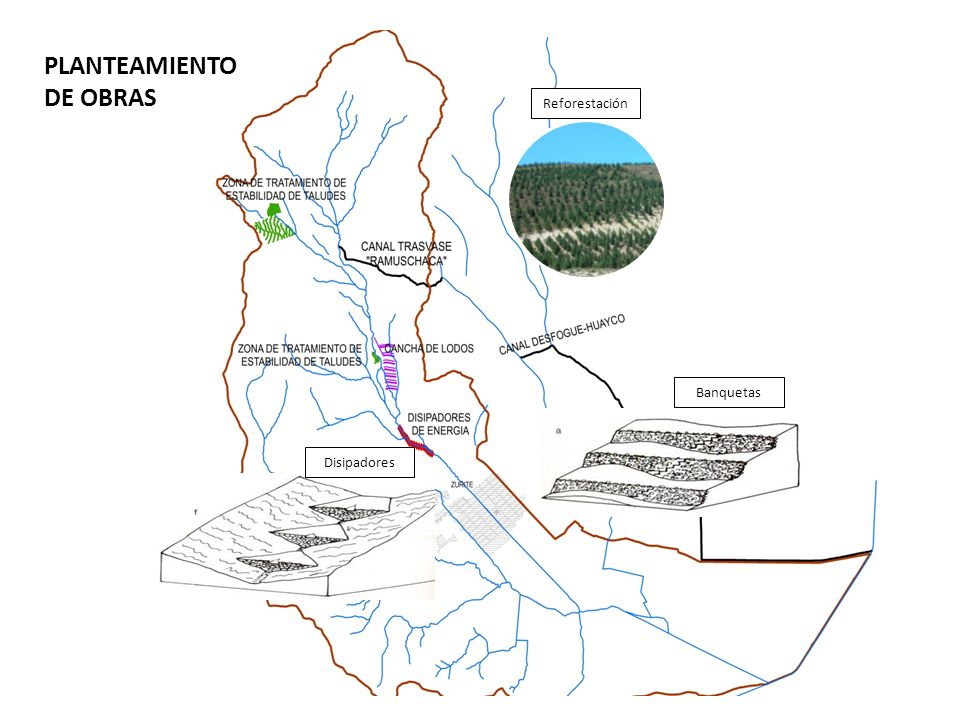

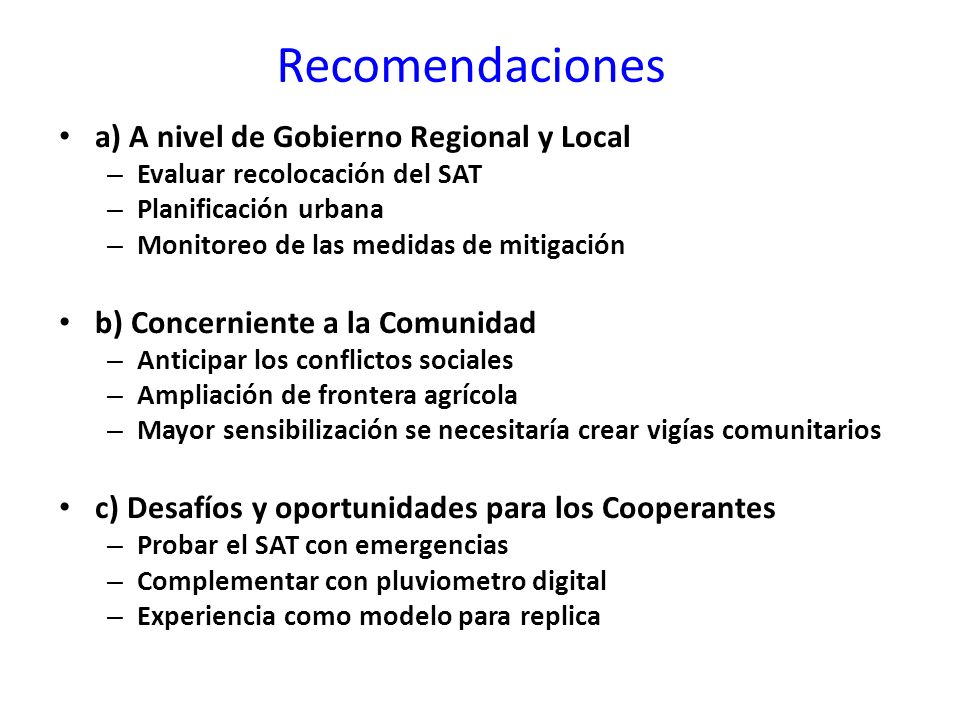

19 PLANTEAMIENTO DE OBRAS Reforestación Banquetas Disipadores

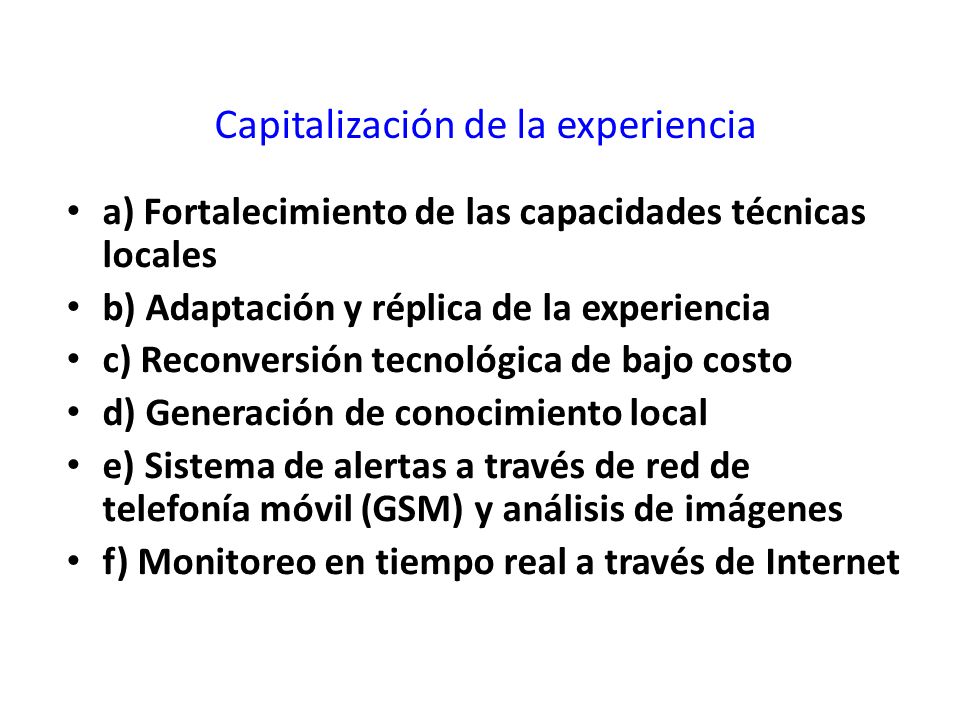

20 Capitalización de la experiencia a) Fortalecimiento de las capacidades técnicas locales b) Adaptación y réplica de la experiencia c) Reconversión tecnológica de bajo costo d) Generación de conocimiento local e) Sistema de alertas a través de red de telefonía móvil (GSM) y análisis de imágenes f) Monitoreo en tiempo real a través de Internet
