Fabricación de Hierro y Acero 2016

Presentación del tema: "Fabricación de Hierro y Acero 2016"— Transcripción de la presentación:

1 Fabricación de Hierro y Acero 2016
Metalúrgica y Tecnología mecánica Fabricación de Hierro y Acero 2016 Prof. Lescano Marcelo

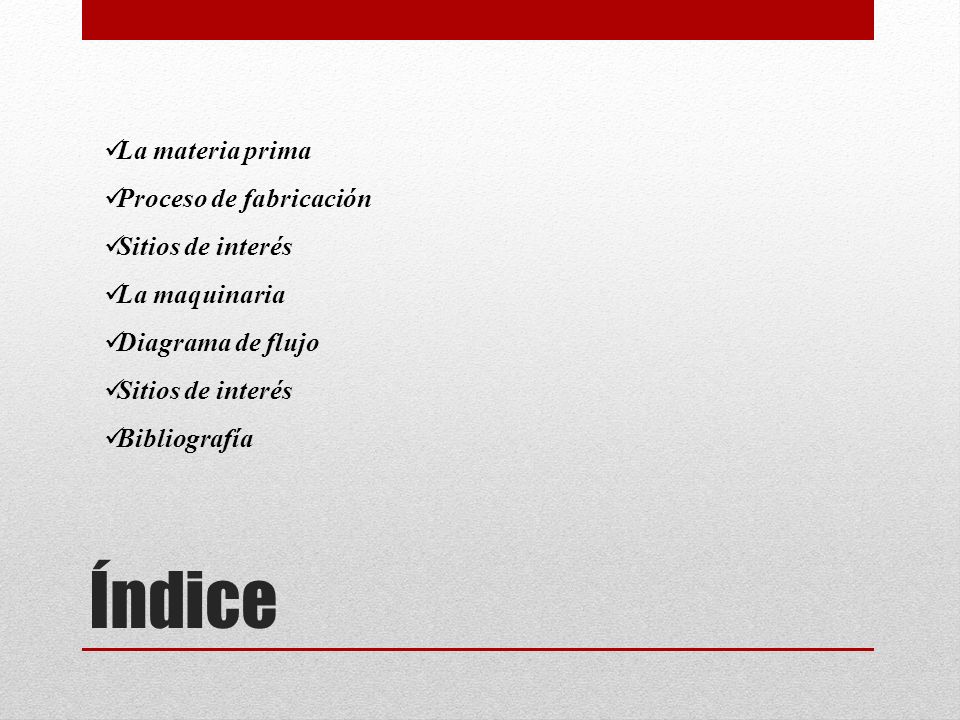

2 Índice La materia prima Proceso de fabricación Sitios de interés
La maquinaria Diagrama de flujo Bibliografía Índice

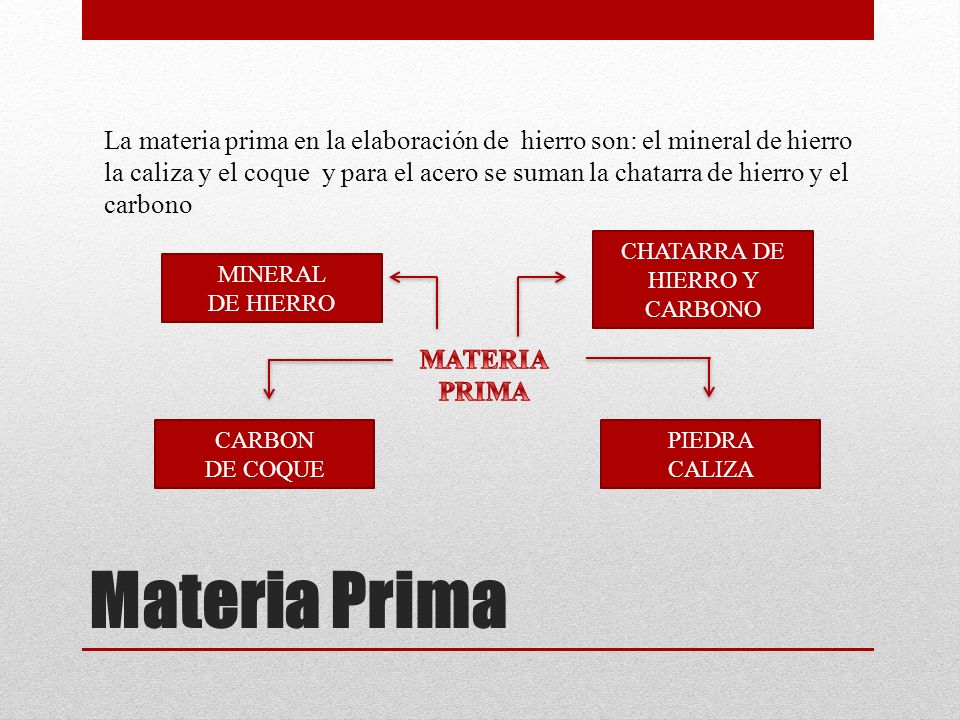

3 CHATARRA DE HIERRO Y CARBONO
La materia prima en la elaboración de hierro son: el mineral de hierro la caliza y el coque y para el acero se suman la chatarra de hierro y el carbono CHATARRA DE HIERRO Y CARBONO MINERAL DE HIERRO MATERIA PRIMA CARBON DE COQUE PIEDRA CALIZA Materia Prima

4 Procesos de fabricación
Se introduce la materia prima Se acciona el horno Se insufla aire a presión Se deja trabando de 18 a 20horas Se extrae el arrabio Se introduce arrabio Se suma la chatarra de acero Se coloca un porcentaje de carbono (según el requerimiento Se deja trabajar aproximadamente 45 min Se extrae el acero refinado Alto horno Convertidores MATERIALES Procesos de fabricación

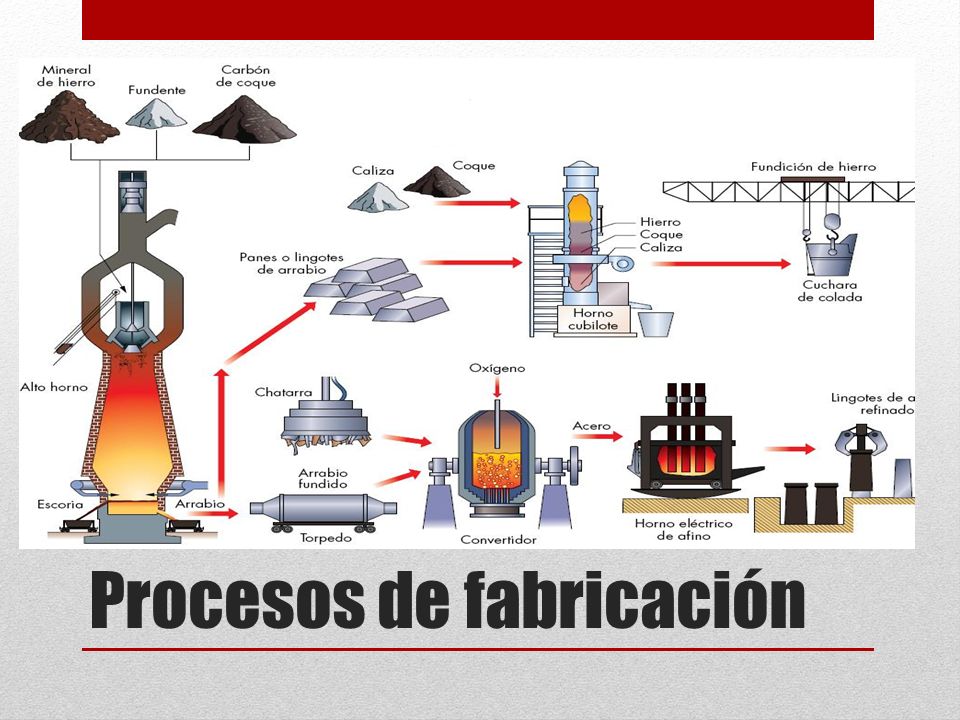

5 Procesos de fabricación

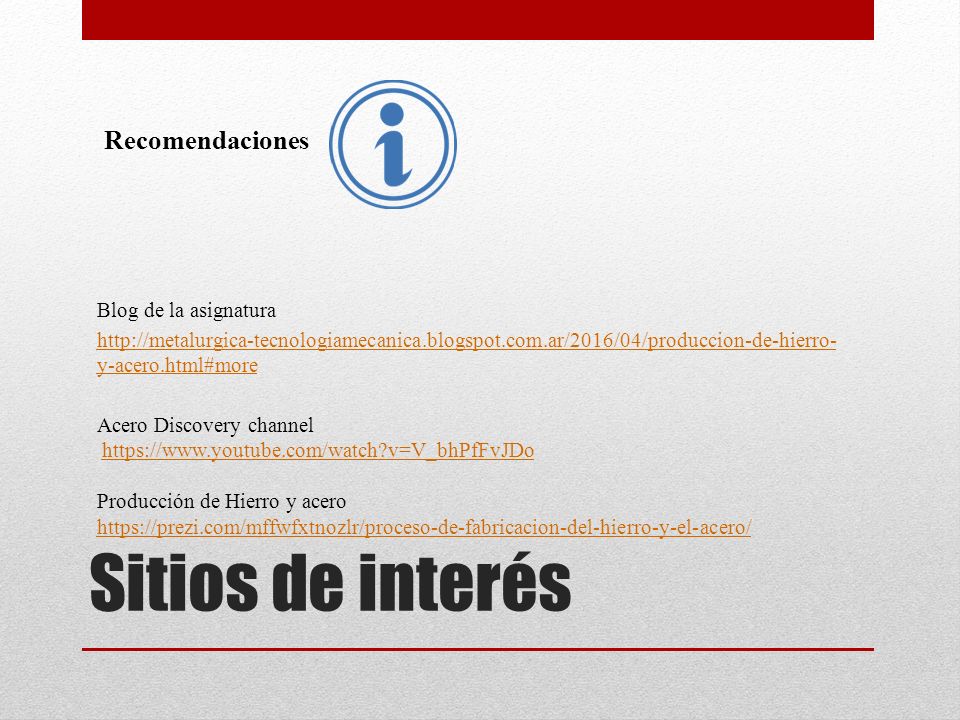

6 Sitios de interés Recomendaciones Blog de la asignatura
y-acero.html#more Acero Discovery channel Producción de Hierro y acero Sitios de interés

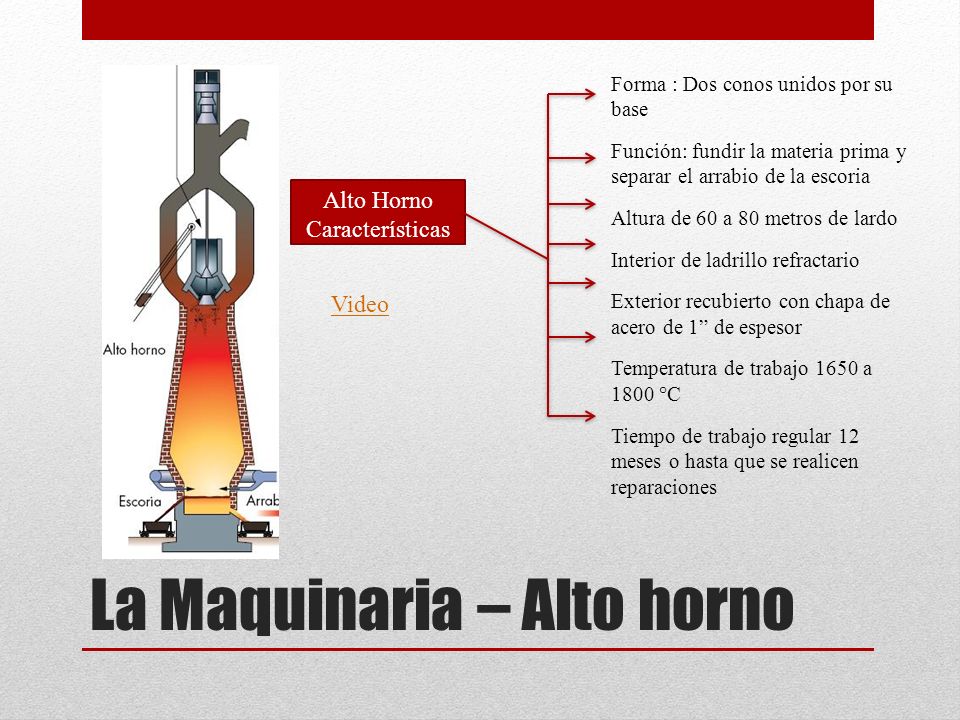

7 La Maquinaria – Alto horno
Forma : Dos conos unidos por su base Función: fundir la materia prima y separar el arrabio de la escoria Altura de 60 a 80 metros de lardo Interior de ladrillo refractario Exterior recubierto con chapa de acero de 1” de espesor Temperatura de trabajo 1650 a °C Tiempo de trabajo regular 12 meses o hasta que se realicen reparaciones Alto Horno Características Video La Maquinaria – Alto horno

8 La Maquinaria – convertidores
Forma : Tiene una forma de pera basculante Función: Convertir el arrabio y la chatarra de acero en Acero Altura de 3 a 5 metros de lardo Interior de ladrillo refractario Exterior recubierto con chapa de acero de 1” de espesor Temperatura de trabajo 1900 a 2200°C Tiempo de trabajo regular 25 minutos Convertidor Video La Maquinaria – convertidores Nota: Existen Otros hornos convertidores como ser: El Convertidor de Siemens – Martin. El Cubilote

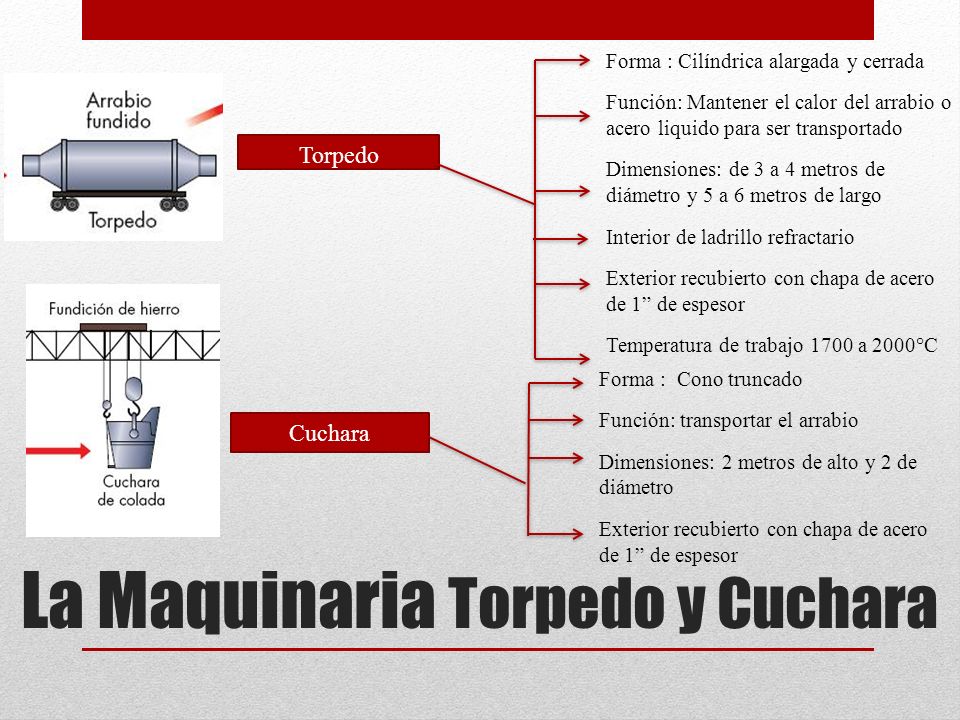

9 La Maquinaria Torpedo y Cuchara
Forma : Cilíndrica alargada y cerrada Función: Mantener el calor del arrabio o acero liquido para ser transportado Dimensiones: de 3 a 4 metros de diámetro y 5 a 6 metros de largo Interior de ladrillo refractario Exterior recubierto con chapa de acero de 1” de espesor Temperatura de trabajo 1700 a 2000°C Torpedo Forma : Cono truncado Función: transportar el arrabio Dimensiones: 2 metros de alto y 2 de diámetro Exterior recubierto con chapa de acero de 1” de espesor Cuchara La Maquinaria Torpedo y Cuchara

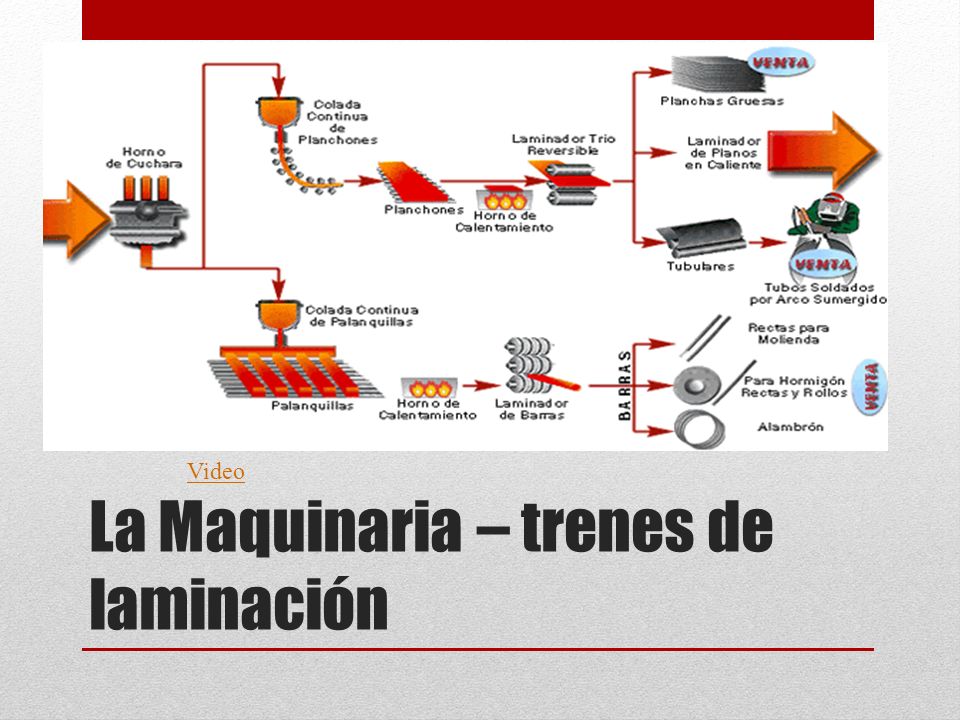

10 La Maquinaria – trenes de laminación
Video La Maquinaria – trenes de laminación

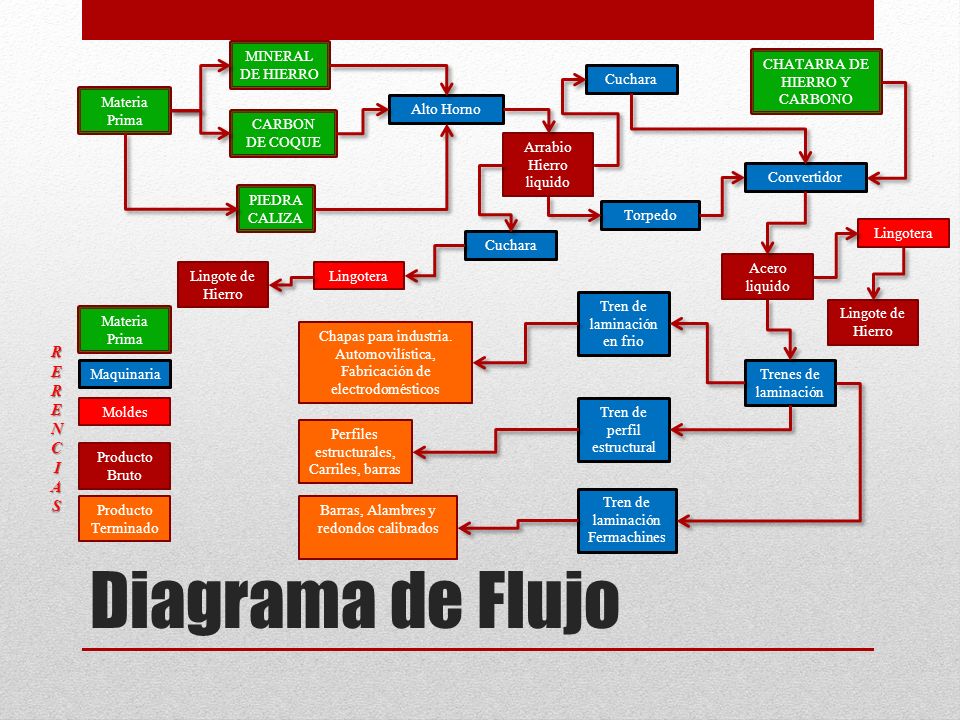

11 Diagrama de Flujo R E N C I A S Cuchara Torpedo Convertidor Alto Horno
MINERAL DE HIERRO PIEDRA CALIZA CARBON DE COQUE CHATARRA DE HIERRO Y CARBONO Materia Prima Arrabio Hierro liquido Lingotera Lingote de Hierro Trenes de laminación Tren de laminación en frio Tren de laminación Fermachines Barras, Alambres y redondos calibrados Tren de perfil estructural Chapas para industria. Automovilística, Fabricación de electrodomésticos Perfiles estructurales, Carriles, barras Maquinaria Producto Bruto Producto Terminado R E N C I A S Acero liquido Moldes Diagrama de Flujo

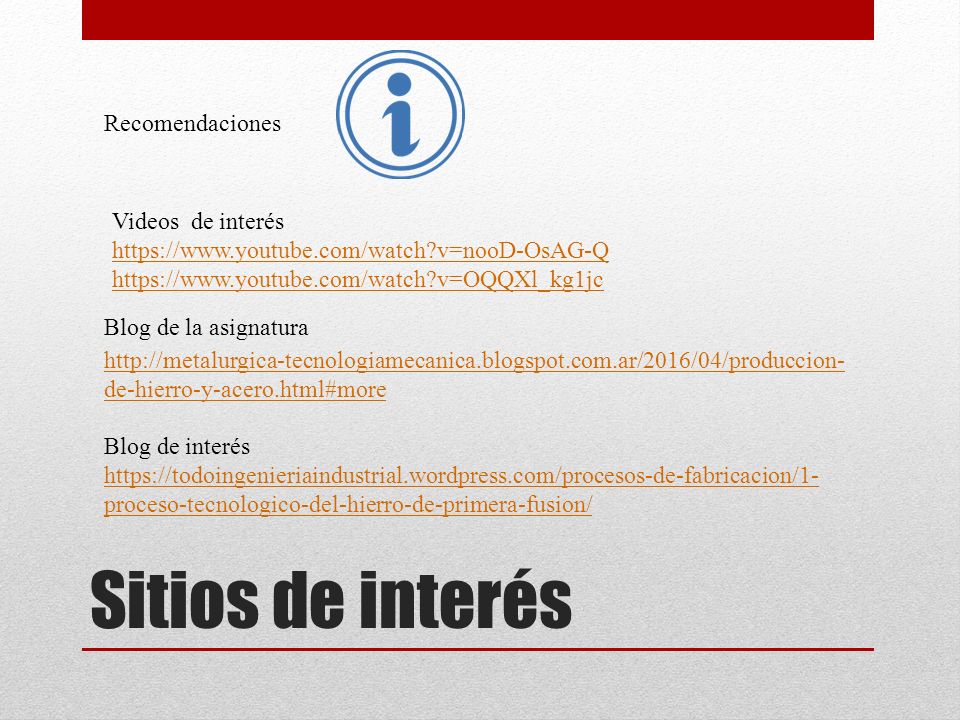

12 Sitios de interés Recomendaciones
Videos de interés Blog de la asignatura de-hierro-y-acero.html#more Blog de interés Sitios de interés

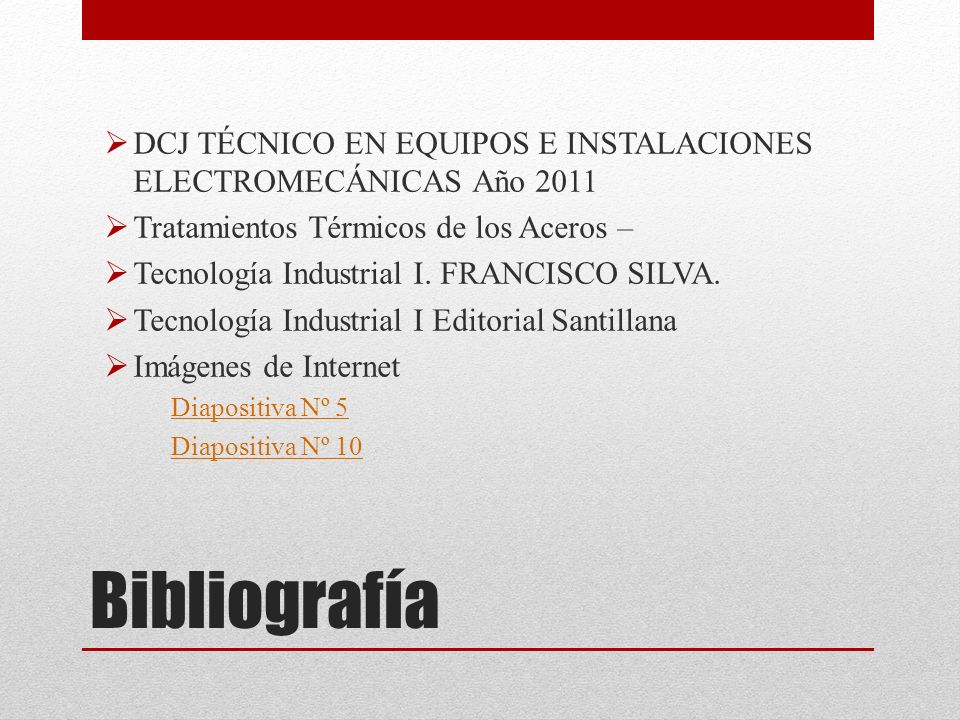

13 DCJ TÉCNICO EN EQUIPOS E INSTALACIONES ELECTROMECÁNICAS Año 2011
Tratamientos Térmicos de los Aceros – Tecnología Industrial I. FRANCISCO SILVA. Tecnología Industrial I Editorial Santillana Imágenes de Internet Diapositiva Nº 5 Diapositiva Nº 10 Bibliografía
