1 4º CURSO DE ARQUITECTURA
UNIVERSIDAD DE GRANADA DEPARTAMENTO DE INGENIERÍA CIVIL ÁREA DE INGENIERÍA DEL TERRENO ASIGNATURA: MECÁNICA DEL SUELO Y LAS CIMENTACIONES SUPERFICIALES PROFESOR: Francisco Lamas Fernández.

2 2.- EL ORIGEN Y FORMACIÓN DE LOS SUELOS
TEMA II LOS SUELOS TEMA II LOS SUELOS 2.- EL ORIGEN Y FORMACIÓN DE LOS SUELOS  2.1.- La corteza terrestre. 2.2.- Tipos de rocas. 2.3.- Tipos de suelos. 2.4.- Erosión. Ciclo erosivo. Tipos de erosiones. Erosión. El ciclo erosivo. Tipos de erosiones 2.5.- Transporte. 2.6.- El agua en el suelo.

3 TEMA II LOS SUELOS 2.- El Origen y formación de los suelos.
2.1. – La Corteza Terrestre. La Tierra se divide en tres zonas: Corteza. Manto. Núcleo. La corteza, de espesor variable entre 20 y 50 Km, se caracteriza por la gran variedad de los materiales que la componen. Que de forma general, podemos dividir en: Las rocas, materiales procedentes del manto, rocas cristalinas formadas en sus profundidades y rocas sedimentarias. La envoltura fluida que facilita las transformaciones moleculares de los materiales y provoca erosión. No obstante su acción se limita a la superficie y no explicaría por si sola la gran variedad de los materiales que componen la corteza.

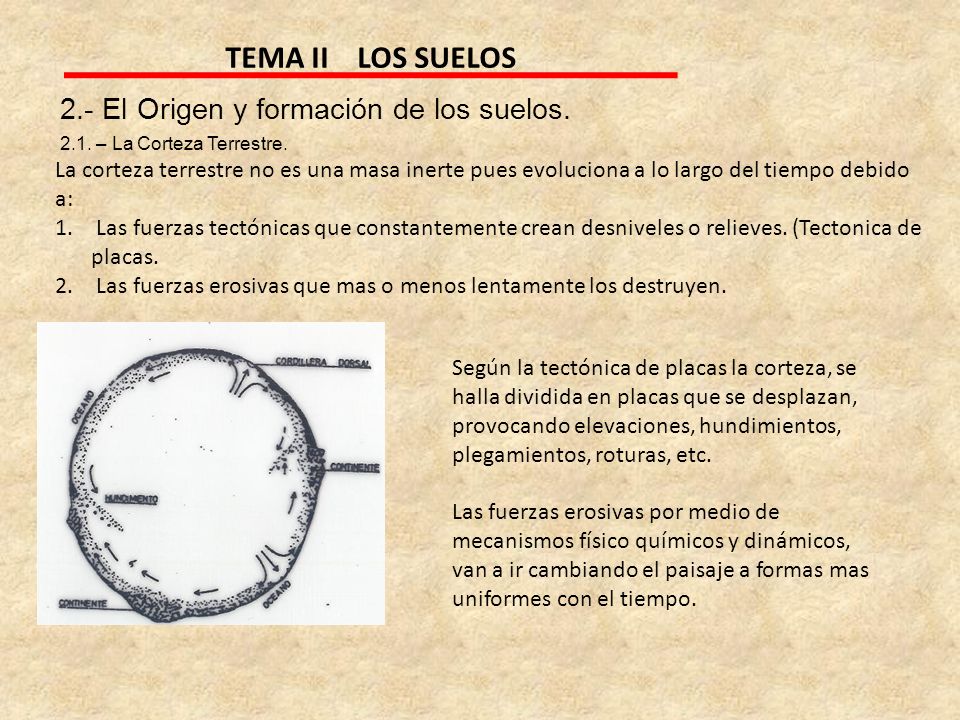

4 TEMA II LOS SUELOS 2.- El Origen y formación de los suelos.
2.1. – La Corteza Terrestre. La corteza terrestre no es una masa inerte pues evoluciona a lo largo del tiempo debido a: Las fuerzas tectónicas que constantemente crean desniveles o relieves. (Tectonica de placas. Las fuerzas erosivas que mas o menos lentamente los destruyen. Según la tectónica de placas la corteza, se halla dividida en placas que se desplazan, provocando elevaciones, hundimientos, plegamientos, roturas, etc. Las fuerzas erosivas por medio de mecanismos físico químicos y dinámicos, van a ir cambiando el paisaje a formas mas uniformes con el tiempo.

5 TEMA II LOS SUELOS 2.2. – Tipos de Rocas.
Las rocas las podemos dividir en: Rocas Ígneas, Proceden de la extrusión del material fluido del interior de la corteza terrestre, que al salir al exterior se solidifica. Son ejemplos de estas: los granitos, los pórfidos, los basaltos, etc. Rocas Sedimentarias, proceden de las anteriores tras sufrir procesos de erosión y sedimentación. Son ejemplos de estas, las calizas detríticas ó espartíticas, areniscas, limolitas, hematites, etc. Rocas Metamórficas, que proceden de las anteriores tras sufrir procesos de transformación a altas temperaturas y presiones. Son ejemplos de estas, las pizarras, los esquistos, los mármoles, etc.

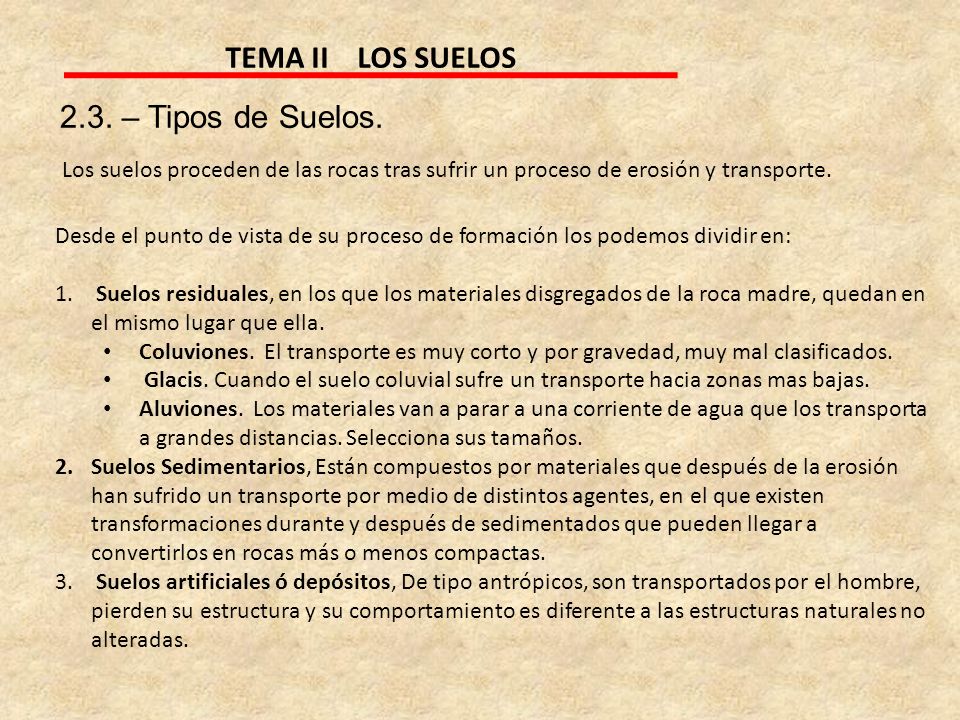

6 TEMA II LOS SUELOS 2.3. – Tipos de Suelos.
Los suelos proceden de las rocas tras sufrir un proceso de erosión y transporte. Desde el punto de vista de su proceso de formación los podemos dividir en: Suelos residuales, en los que los materiales disgregados de la roca madre, quedan en el mismo lugar que ella. Coluviones. El transporte es muy corto y por gravedad, muy mal clasificados. Glacis. Cuando el suelo coluvial sufre un transporte hacia zonas mas bajas. Aluviones. Los materiales van a parar a una corriente de agua que los transporta a grandes distancias. Selecciona sus tamaños. Suelos Sedimentarios, Están compuestos por materiales que después de la erosión han sufrido un transporte por medio de distintos agentes, en el que existen transformaciones durante y después de sedimentados que pueden llegar a convertirlos en rocas más o menos compactas. Suelos artificiales ó depósitos, De tipo antrópicos, son transportados por el hombre, pierden su estructura y su comportamiento es diferente a las estructuras naturales no alteradas.

7 2.4. – Erosión, ciclo erosivo y tipos de erosiones.
TEMA II LOS SUELOS 2.4. – Erosión, ciclo erosivo y tipos de erosiones. – Erosión. Proceso de transformación, en el que de una forma u otra esta presente el agua. Causa esponjamiento. – Ciclo erosivo. Es el proceso cíclico por el que una roca se transforma en suelo y por procesos físico-químicos se vuelve a convertir en una roca de igual o distinta naturaleza. – Tipos de erosiones. Podemos dividirlas en: Erosión física. No cambia la naturaleza intrínseca del terreno. Cambios de temperatura. Antes debe de haber erosión química. Heladas. Crecimiento de cristales cambios de volumen. Actividad orgánica. Raíces y gusanos. Tensiones en la corteza. Fallas y diaclasas. La gravedad. Erosión Química. En presencia de agua. Hidratación, Reactivo + H2O Producto. Vol. Hidrólisis, Reactivo+H2O Producto Disolución, Reactivo insol.+H2O Producto solub. Oxidación, Meval1 + O Meval2

8 TEMA II LOS SUELOS 2.5. – El transporte. 2.6. – El agua en el suelo.
El proceso del transporte se inicia en el momento de producirse la disgregación de la roca madre, y continua mediante los siguientes agentes. La gravedad, desprendimientos y choques. El agua, transporte y desmenuzamiento. El hielo, altas presiones producen grano fino. El viento, abrasión; diferencia de potencia según clima seco o húmedo. 2.6. – El agua en el suelo. Su presencia condiciona grandemente el comportamiento mecánico del suelo. Disminuye su capacidad portante. Sus elevaciones y depresiones inciden en los asientos. Plantea problemas constructivos. Achique. Mayores empujes sobre las estructuras de contención. Problemas de durabilidad de las cimentaciones por la erosión interna.
