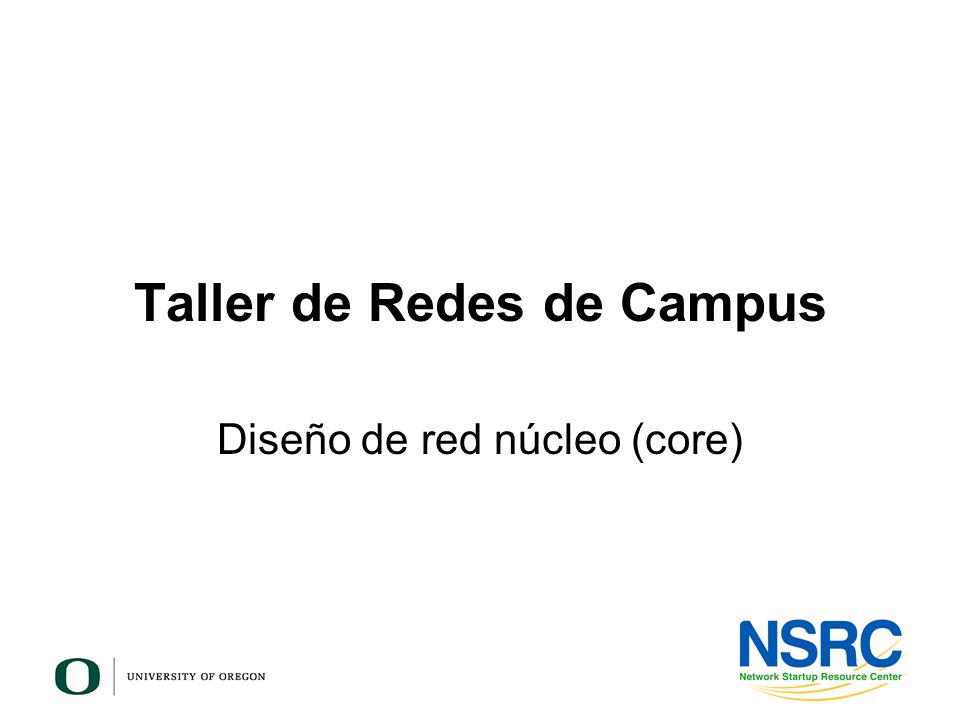

Diseño de red núcleo (core)

2 Arquitecturas de enrutamiento
Si empezamos con la topología correcta, tendremos una red más estable Utilice un método jerárquico que haga buen uso de los patrones de tráfico y de las asignaciones de bloques IP

3 Arquitecturas de Enrutamiento

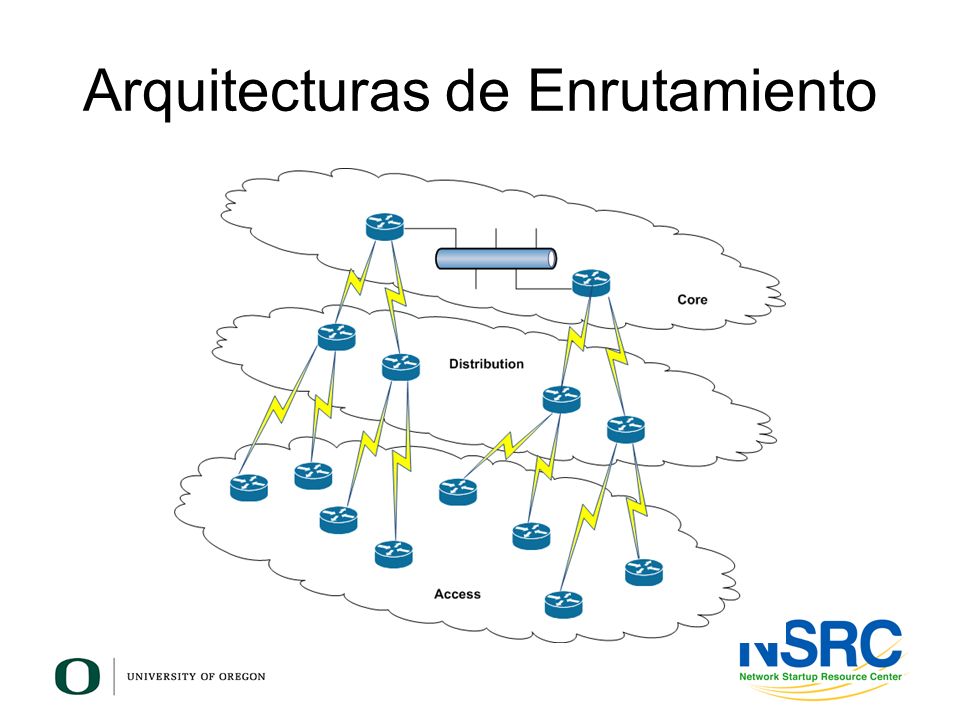

Cuál es la topología correcta? Siga pensando en tres capas Acceso Distribución Núcleo La división en capas reduce el tiempo de convergencia por el número menor de información que hay que procesar

4 Arquitecturas de Enrutamiento

5 Arquitecturas de Enrutamiento
Capa de acceso Información de enrutamiento mínima Introduce tráfico en la red Dimensionamiento progresivo de los enlaces Provee control de acceso a la red Prevenir el “spoofing” Prevenir los “directed broadcast” Provee otros servicios de acceso Etiquetado para QoS Terminación de túneles Contabilidad de tráfico Enrutamiento basado en políticas

6 Arquitecturas de Enrutamiento
Capa de distribución Metas Aislar los cambios de topología Controlar el tamaño de la tabla de rutas Agregar tráfico Estrategias Resumen de rutas Minimizar el número de conexiones al núcleo

7 Arquitecturas de Enrutamiento
Capa núcleo Metas Pasar tráfico lo más rápidamente posible Estrategias No introducir políticas de red Cada dispositivo tiene rutas a cualquier otro destino Facilita la redundancia en el núcleo Reduce enrutamiento sub-óptimo Previene bucles de enrutamiento

8 Arquitecturas de Enrutamiento

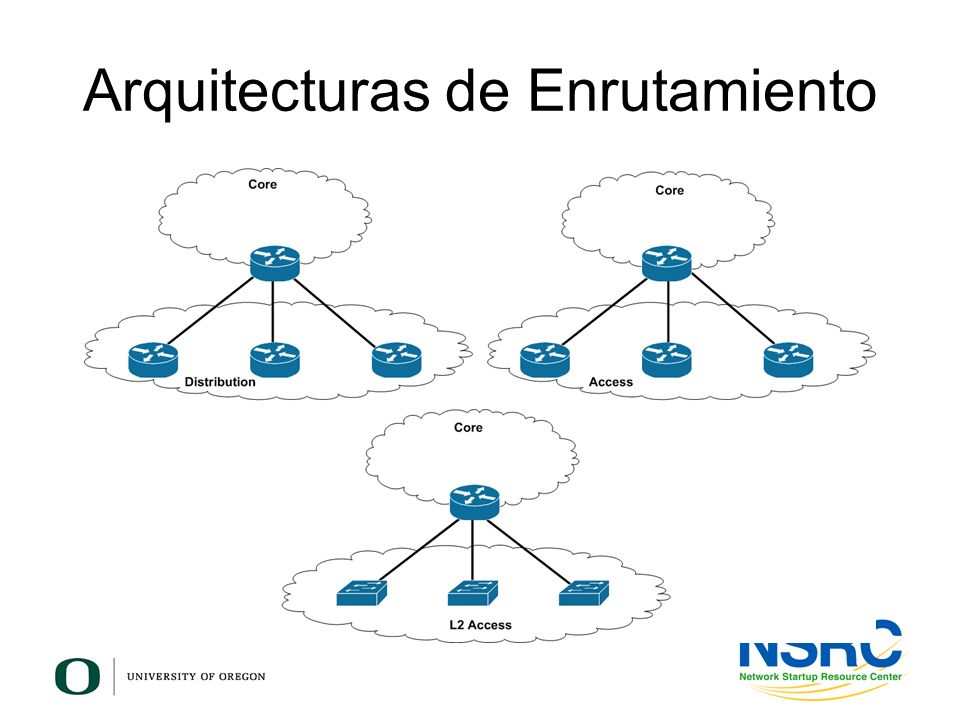

Dependiendo del tamaño de su campus, puede utilizar el método jerárquico típico o un subconjunto de éste Modelo de núcleo colapsado Un único enrutador actúa como núcleo Todos los demás enrutadores en la capa de distribución actúan también como enrutadores de acceso.

9 Arquitecturas de Enrutamiento

10 Arquitecturas de Enrutamiento
Qué hacer con el espacio IP? Asignarlo secuencialmente a medida que va haciendo falta?….. NO! La falta de resumen de rutas tiene un impacto en la estabilidad de su red Muy difícil corregir asignaciones mal planificadas Dedique tiempo a pensar cómo particionar su espacio IP

11 Arquitecturas de Enrutamiento

12 Arquitecturas de Enrutamiento
Qué pasa si el enlace al router D falla? Cómo afecta ésto a las otras capas? Qué cambios puedo hacer en el particionamiento de mi espacio IP para minimizar el impacto de los fallos en los enlaces en el tiempo de convergencia y la estabilidad de mi red?

13 Arquitecturas de Enrutamiento

14 Arquitecturas de Enrutamiento

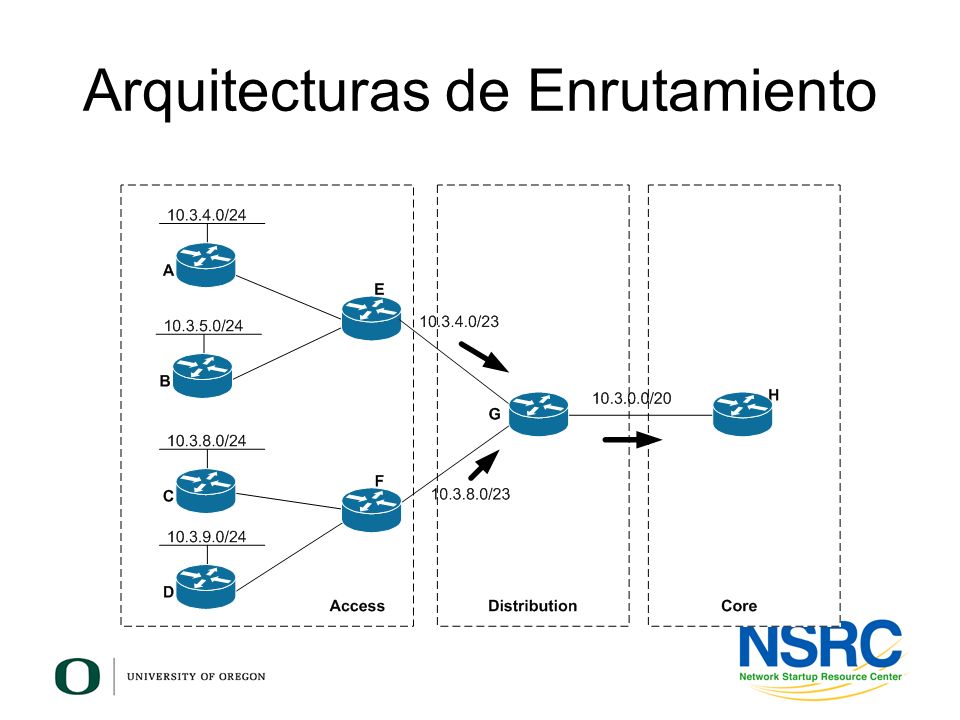

Dónde resumir? Sólo provea la topología completa cuando sea necesario Los enrutadores de núcleo no necesitan tener todas las subredes en sus tablas Los enrutadores de acceso no necesitan saber cómo llegar a todas las rutas Sólo necesitan información sobre cómo llegar a los enrutadores de distribución Resumir en las fronteras entre capas De la capa de distribución a la del núcleo De la capa de acceso a la de distribución

15 Arquitecturas de Enrutamiento

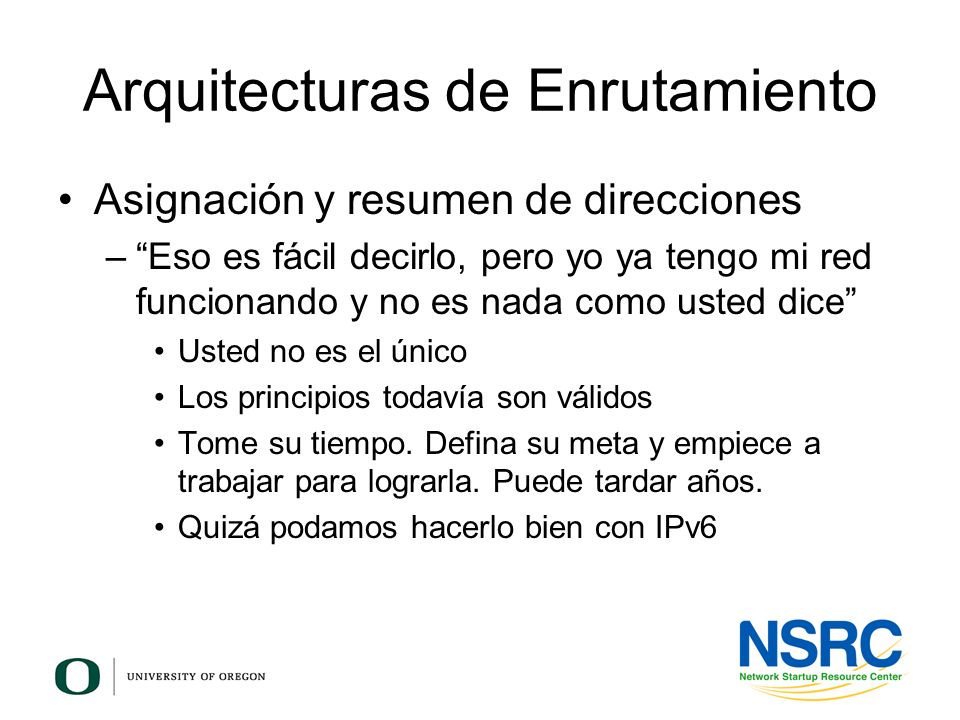

Asignación y resumen de direcciones “Eso es fácil decirlo, pero yo ya tengo mi red funcionando y no es nada como usted dice” Usted no es el único Los principios todavía son válidos Tome su tiempo. Defina su meta y empiece a trabajar para lograrla. Puede tardar años. Quizá podamos hacerlo bien con IPv6
