1 Subparte K

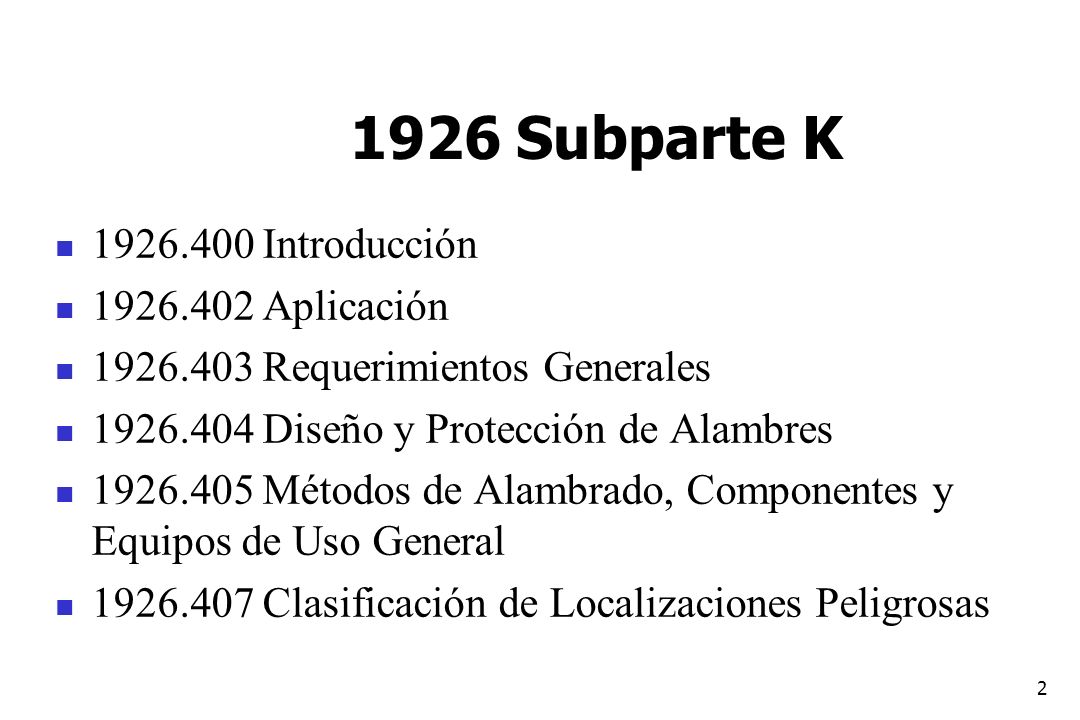

2 Introducción Aplicación Requerimientos Generales Diseño y Protección de Alambres Métodos de Alambrado, Componentes y Equipos de Uso General Clasificación de Localizaciones Peligrosas

3 Subparte K cont Sistemas Especiales Requerimientos Generales NFPA 70E LOTO y Etiquetado de Circuitos Ambiente Destructivo a los Equipos Localización de Baterías y Estación de Carga

4 4 Citaciones m á s Comunes

5 5 Requerimientos Todos los Contratistas deben cumplir con los requerimientos de 29 CFR 1926 Subparte K y 1910 Subparte S Toda Instalación Eléctrica debe estar Supervisada por un Perito Eléctricista con licencia al dia del Gobierno de Puerto Rico Persona Cualificada; persona familiarizada con el circuito, capaz de utilizar los instrumentos de prueba, reconoce los conductores y aisladores trabajando a una distancia segura

6 Aplicación Requerimientos Seguros para equipos y la instalación eléctrica usada para proveer Electricidad y Alumbrado en el área de Trabajo Temporeros y Permanente Laboratorios Nacionales de Prueba Reconocidos Código Nacional Eléctrico (NEC) ANSI (American National Safety Institute) NFPA (National Fire Protection Association)

7 7 Sub Parte K Electricidad – Requerimientos de Instalación Segura (a) Secciones cubiertas a contiene información de requerimientos de instalación de equipos eléctricos utilizados para proveer energía Estas secciones aplica a las instalaciones, TEMPORERA y PERMANENTE, usada en las facilidades; pero no aplica a las construcciones existentes.

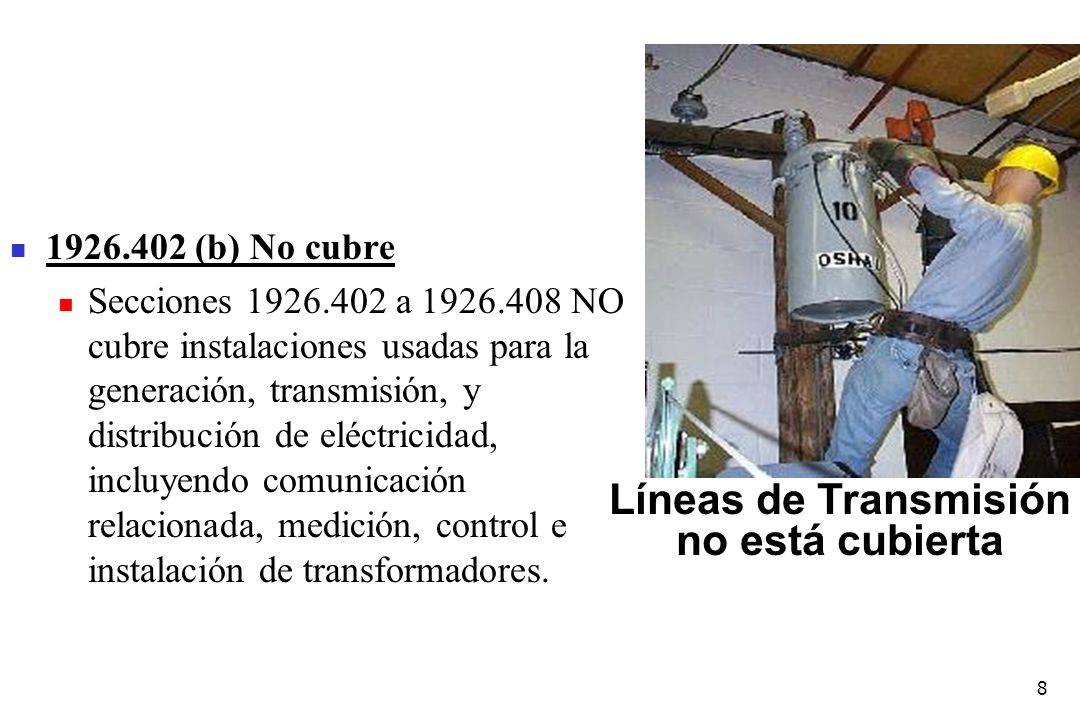

8 (b) No cubre Secciones a NO cubre instalaciones usadas para la generación, transmisión, y distribución de eléctricidad, incluyendo comunicación relacionada, medición, control e instalación de transformadores. Líneas de Transmisión no está cubierta

9 Requerimientos Generales Libre de Peligros Reconocidos : Aislación Eléctrica Efectos de Arco Durabilidad y Fortaleza Mecánica Certificación y Instrucciones del Equipo Efectos de Calentamiento Equipos debidamente montados en la superficie Disconectivo debidamente identificado

10 (a) Aprobación Todo los conductores eléctricos deben ser aprobados. UNDERWRITERS LABORATORIES ENCLOSED SWITCH Issue AK 3225 LISTED (a) NEC Article 110-2

11 11

12 12 (b)(1)(i) Evidencia por listado, marcado y certificación (b)(1)(ii) Fortaleza y durabilidad Mecánica. (b)(1)(iii) Aislación Eléctrica (b)(1)(iv) Efecto de Calentamiento. 403(b)(1) Verificación. El Patrono debe asegurar que el equipo está libre de Peligros conocidos que puedan causar muerte o serios daños físicos a los empleados (b)(1) NEC Article 110-3

13 13 (b)(1)(v) Efecto de Arco. (b)(1)(vi) Clasificación por tipo, tamaño, voltaje, capacidad de corriente, uso específico. (b)(1)(vii) Otros factores que contribuyan a sobreguardar a los empleados usando o en contacto con los equipo.

14 14 UL Label (b)(2) – Instalación y uso: Equipos listado, identificado, o certificado debe ser instalado y usado en acuerdo a las instrucciones incluidas (b)(2) NEC Article 110-3b

15 (d)(1) Montura. NEC Article a Equipos eléctricos deben estar firmemente seguros a la superficie donde estan montados.

16 (e) Splices o Uniones (c) NEC Article b Todos splices y uniones DEBEN estar cubiertos con Aislación equivalente o diseñado para ese próposito.

17 (g) Rotulación SQUARE D Heavy Duty Safety Switch 30 AMP 600 V.AC 20 H.P. MAX. RATING 3 PH DANGER HAZARD OF ELECTRICAL SHOCK OR BURN. SEE INSTRUCTIONS INSIDE DOOR B (e) NEC Article Identificados con el nombre del fabricante, trademark, o otra descripción. El marcado debe ser lo suficiente durable para el ambiente envuelto.

18 (h) Identificación disconectivos y circuitos (f) NEC Article Cada servicio, feeder, y ramales de circuitos, en su disconectivo o artefacto de sobrecorriente, debe estar legiblemente marcado e indicando su próposito. Esta identificacion deben ser lo suficiente resistente al ambiente de trabajo expuesto.

19 19 Marcado o Identificación

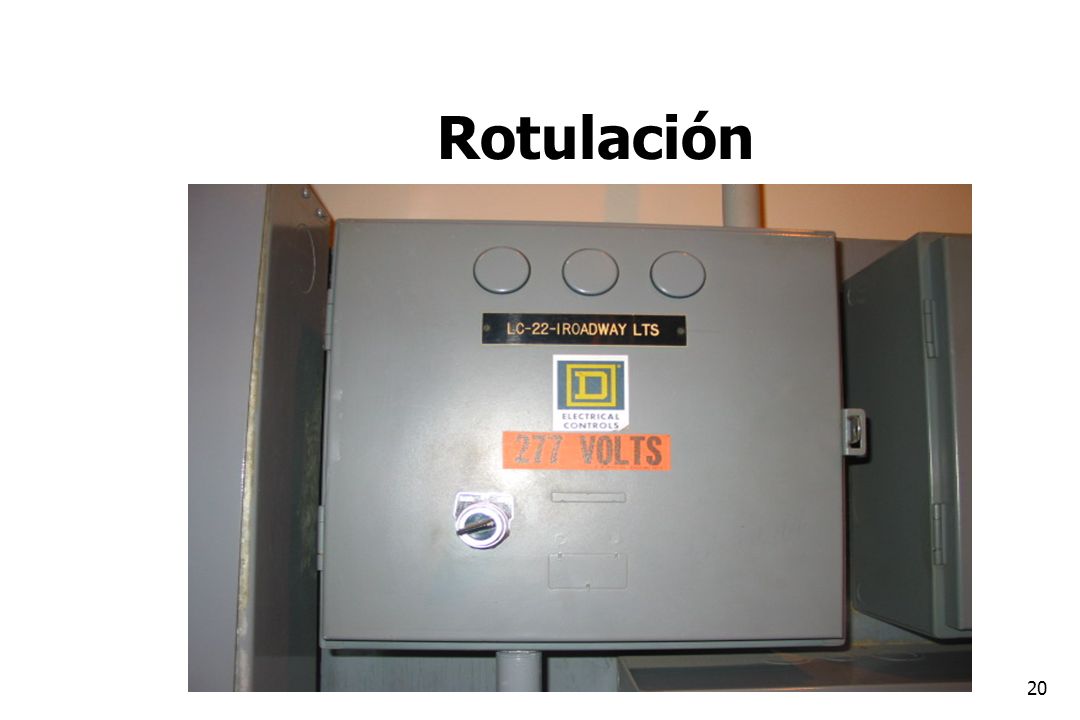

20 20 Rotulación

21 21 (i)(2)(i) Excepto si es requerido o permitido en esta subparte, partes vivas de equipos eléctricos operando a 50 voltios o más deben ser protegidos contra accidentes por contacto de los gabinetes u otra formas de encerramiento (g)(2) NEC Article a (i)(2) Protección de las partes vivas.

22 Diseño y Protección de los Cables Polaridad Invertida Conexión a Tierra GFCI ( Ground Fault Circuit Interrupter)

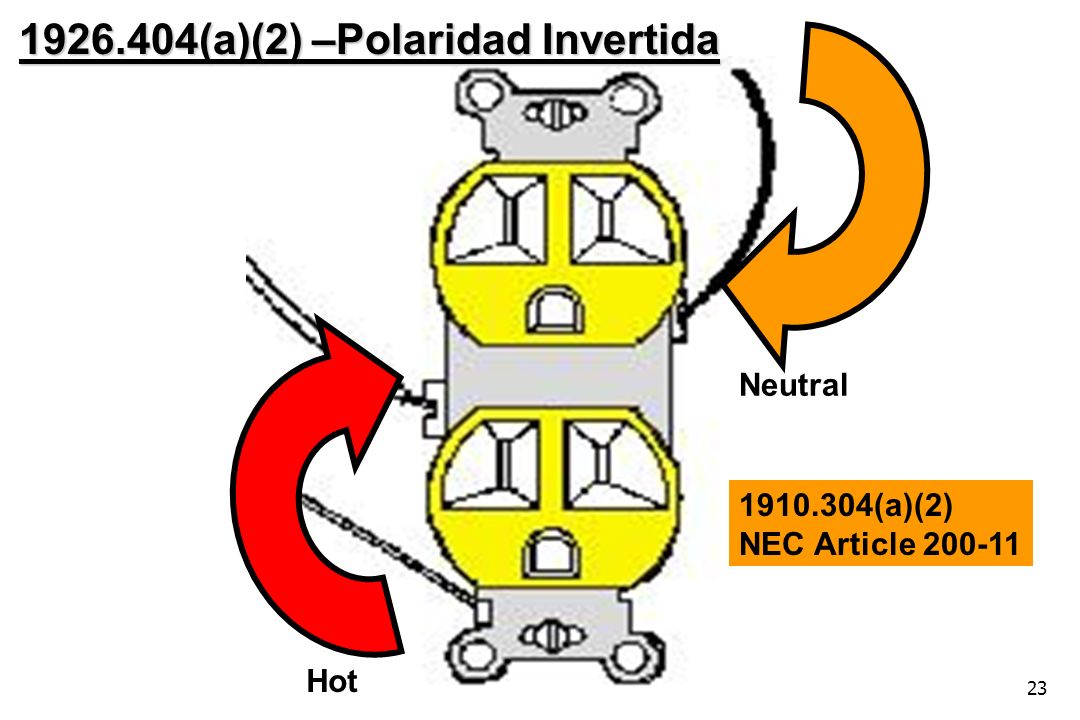

23 23 Neutral Hot (a)(2) –Polaridad Invertida (a)(2) NEC Article

24 (e)(1)(iv) (e)(1)(iv) NEC Article Localización: Artefactos de Sobrecorriente deben estar acesibles. No deben ser localizados en áreas que puedan crear un peligro a los empleados por exposición a daños físico o localizado cerca de materiales inflamables

25 (b)(1)(i) General. NEC Article El Patrono debe usar GFCI como específica en (b)(1)(ii) de esta sección O un programa de conexión a tierra de los equipo como lo específica en (b)(1)(iii) de esta sección para proteger a los empleados de construcción.

26 26 Cuándo se prueba?? Antes de Utilizarse

27 (b)(1)(ii) Todos los receptáculos de 120-volt, single- phase 15- and 20-ampere en construcción, que no son permanente del edificio DEBEN usar GFCI Nombre Común Pig Tail * NEC tiene incluido los receptáculos de 30 amp NEC Article 305-6a,15,20,30 amp Receptáculos no limitado áreas de construcción

28 28 Tipos de GFCI

29 29 Probador de GFCI

30 (b)(1)(iii) Programa de protección a Tierra: NEC Article 305-6b permitido para 125 v, 15,20,30 amp El Patrono debe establecer e implementar un programa de protección a tierra de los equipos en el área de construcción que cubra todos los cables, receptáculos que no sean parte de edificio.

31 (b)(1)(iii) Asegurar que el Programa de protección a Tierra cumpla con los siguientes requisitos: (b)(1)(iii)(A) Una descripción del programa por Escrito (b)(1)(iii)(B) Designar las Personas Competente (b)(1)(iii)(C) Inspección visual diariamente antes de uso (b)(1)(iii)(D) Realizar pruebas a todos las extensiones y cables eléctricos: Para continuidad electricamente Para corregir las conexiones a tierra de los equipos NEC Article 305-b2

32 (f)(6) Paso a Tierra (f)(4) 1999 NEC Article 250-2b,c,d NEC Article Previous NEC editions El paso a tierra de un circuito, equipo, y gabinete debe ser permanente y continuo.

33 33 Tamaño del Cable vs Amperaje Cable # 14…………….15 amperios Cable # 12…………….20 amperios Cable # 10…………….30 amperios Cable # 8………………40 amperios Cable # 6………………80 amperios Cable # 2……………..100 amperios

34 34 Tamaño de Cable vs. Amperaje Nunca exceda el 80% de la capacidad del cable AWG…American Wire Gauge TW…Aislación Básica THW…Aislación más Rigida THHN…Resistente a Gasolina/Aceite BX…Cubierta de Metal Romex… Cubierta Protector básica U-F…A prueba del Ambiente y soterrado SO, SJ, etc… Cables en Cubierta de Goma

35 Métodos de Alambrar, Componentes y Equipos Usados Generalmente Gabinetes, Cajas y fittings Instalaciones Temporeras Usos de extensiones y cables flexibles

36 (a)(2)(ii) Requerimientos para Alambrado Temporero ©Receptáculos para uso que no sea de luces temporera NO PUEDE ser instalado en los circuitos que suplen luces temporera Receptáculos NO DEBEN ser conectado al mismo conductor bajo tierra de los circuitos multicable que suple luces temporera. NEC Article 305-4d

37 (a)(2)(ii)(E) Todas las lámparas para iluminación general debe ser e protegida de contacto accidental o rotura (a)(2)(iii)(F) NEC Article 305-4f

38 (a)(2)(ii)(F) Luces Temporeras NO deben estar suspendidas por el cable eléctrico a menos que esten diseñado para ese próposito.

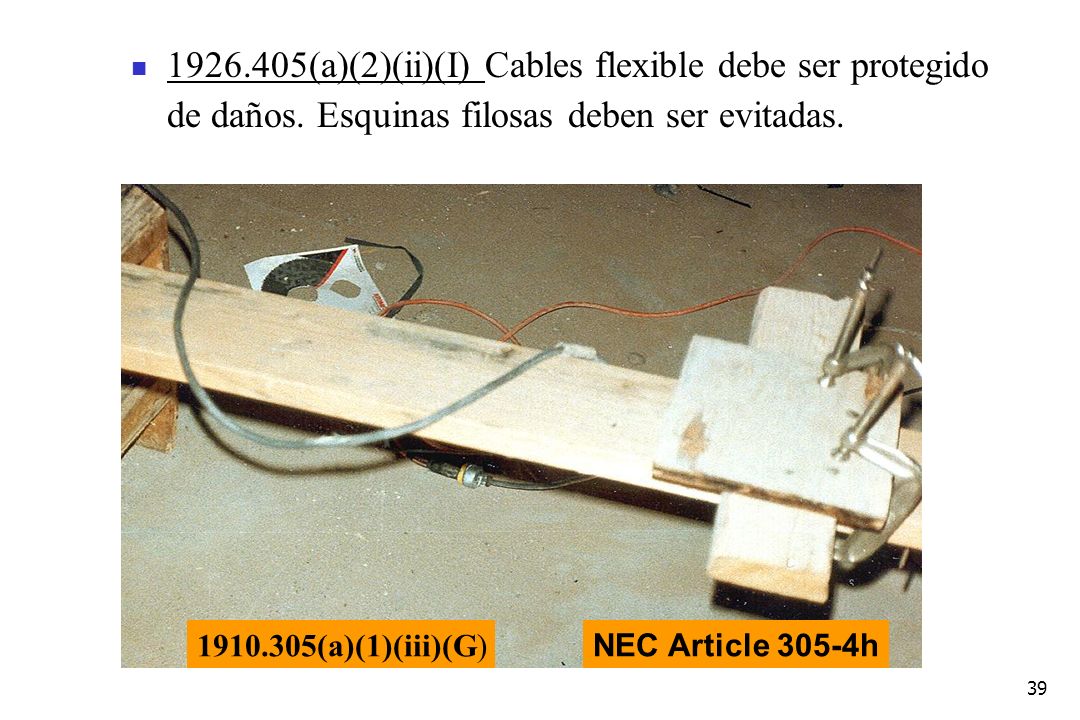

39 (a)(2)(ii)(I) Cables flexible debe ser protegido de daños. Esquinas filosas deben ser evitadas (a)(1)(iii)(G) NEC Article 305-4h

40 (a)(2)(ii)(I) Los cables eléctricos deben estar protegidos

41 (a)(2)(ii)(J) Las extensiones eléctricas deben de ser de la capacidad y uso Industrial requeridas. Varian dependiendo el uso y el ambiente. NOTE: The National Electrical Code, ANSI/NFPA 70, in Article 400, Table 400-4, lists various types of flexible cords, some of which are noted as being designed for hard or extra-hard usage. Examples of these types of flexible cords include hard service cord (types S, ST, SO, STO) and junior hard service cord (types SJ, SJO, SJT, SJTO). NEC Article 305-4b&c

42 (b)Gabinetes, cajas, y fittings. NEC Article a (b) (b)(1) Conductores entrando en las cajas, gabinetes, o fittings. Conductores entrando en las cajas, gabinetes, o fittingsDEBEN ser protegido de raspadura, y aperturas atravez los conductores entran debe ser efectivamente cerrada. Aberturas si utilizar deben estar tapadas.

43 43

44 44 Probadores

45 Própositos y Instalación de Equipos Especiales Grúas Eslingas Elevadores Escaleras móviles Máquinas de Soldar Equipos de Rayos X

46 Localizaciones Peligrosas Instalaciones Eléctricas Intriscalmente Segura (Intrinsically safe) Aprobado Segura para localizaciones peligrosas Conduletos aprobados Localizaciones Peligrosas: Clase I ; Gases o Vapor Clase II ; Polvo Clase III ; Fibras y Párticulas volando

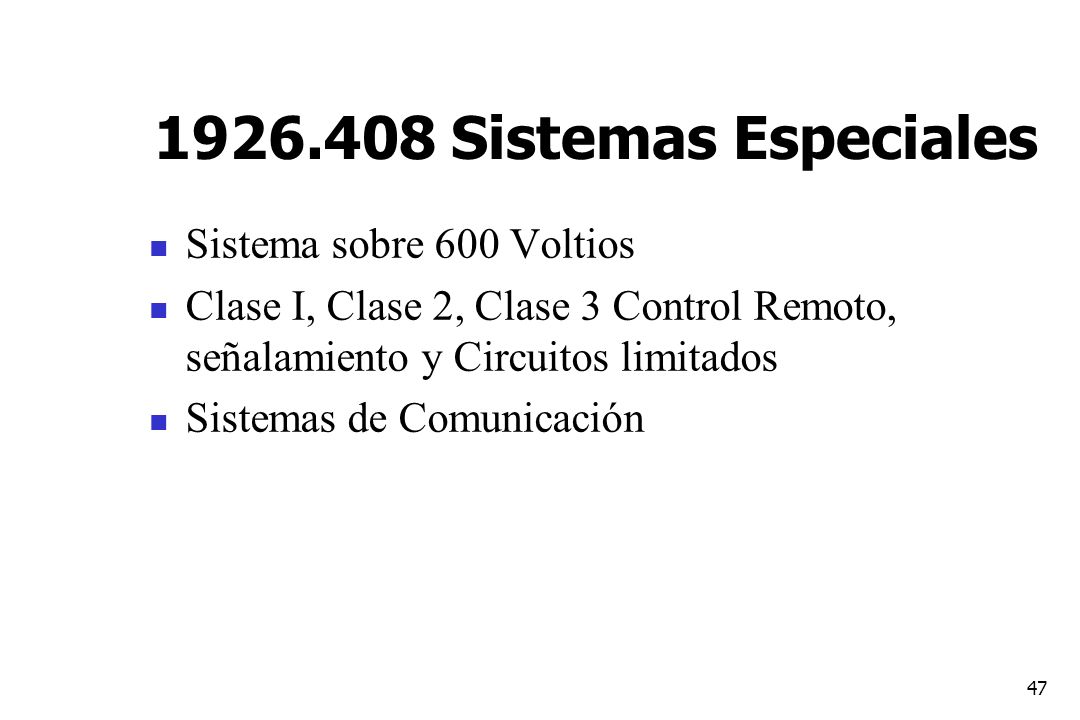

47 Sistemas Especiales Sistema sobre 600 Voltios Clase I, Clase 2, Clase 3 Control Remoto, señalamiento y Circuitos limitados Sistemas de Comunicación

48 Requerimientos Generales NFPA 70E No es permito trabajar cerca de sistemas energizados sin la debida protección Conocer las líneas soterradas Antes de comenzar a trabajar, evaluar la posibilidad de contacto con líneas energizadas Mantener el área y pasillos recogidos Cables o extensiones defectuosas NO Usarlas

49 Identificación de los Circuitos y Equipos Todos los circuitos deben ser Identificado mientras se está trabajando con ellos Equipos de-energiuzados deben de estar inoperantes y tener una etiqueta atachada Las etiquetas deben de identificar los Equipos o Circuitos que se están utilizando

50 Instale el Candado y Etiqueta a todas las fuentes de Energías

51 Ambiente destructivo a los Equipos Ningún Equipo o Conductor debe ser localizado en: Sitios húmedos Expuestos a Gases o Vapores corrosivos Temperatura excesiva Todos los Equipos deben de estar protegidos contra el clima, ambiente y corrosión

52 Localización de Baterías y Estación de Cargado de Baterías Proveer ventilación a los Gases Los pisos deben ser a prueba de Acido y Protegidos contra derrame y acumulación Caretas, Espejuelos de Seguridad, Apron y guantes de goma a prueba de Acidos se debe utilizar Debe haber una estación de Eyewash/Safety Shower a 25 pies La localización deben estar protegida por daños por Fork Lift, etc.

53 53 Estación de Baterías con Eye Wash

54 54 Reconocimiento de Peligros Eléctricos

55 55 Estándar eléctricos más citados Branch circuits - Ground fault protection/ Assured equipment grounding conductor program Grounding path Ground-fault circuit interrupters Equipment installation and use Worn/frayed electric cords or cables

56 56

57 57

58 58

59 59

60 60

61 61

62 62

63 63

64 64

65 65

66 66

67 67

68 68 Ejemplo de Equipos Ejemplos de Equipos que pueden tener Contacto con Líneas Eléctricas: Rolos de Aluminio para Pintar Bombas de suplir Concreto Grúas Flotas con mango largo para la terminación de Cemento Edificios de Metal Escaleras Apropiadas Dumpter trucks a alzarlos Andamios

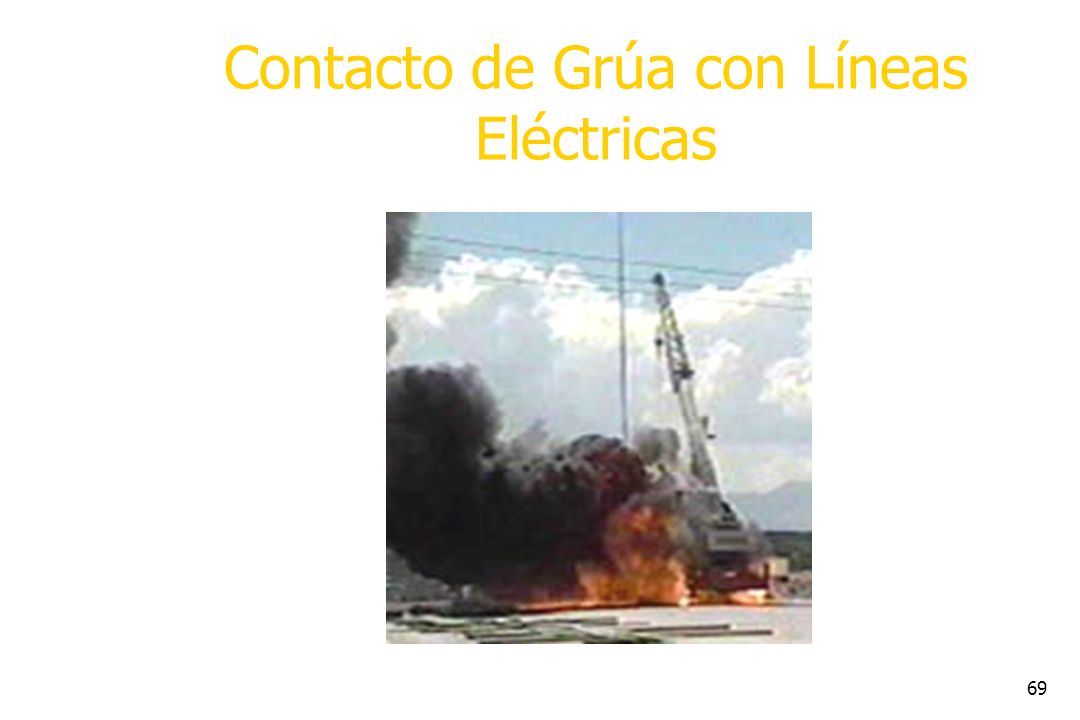

69 69 Contacto de Grúa con Líneas Eléctricas

70 70 Contacto con Líneas Eléctricas Estoy en Peligro? Líneas eléctricas por encima o enterradas son peligrosas por su alto voltaje Electrocución es el riesgo principal Quemaduras y caídas de altura también es un peligro Uso de herramientas y equipos que puedan estar en contacto con las líneas eléctricas Los cables de Alta tensión por lo general no estón Aislado. Creando un Alto riego

71 71 Cómo Evitar los Peligros Eléctricos? Verifique las señales o indicadores de las líneas eléctricas Instale letreros de Peligro Contacte el Depto de Utilidades para identificar lneas sosterradas Mantengase por lo menos a 10 Asuma que las líneas están Energizadas

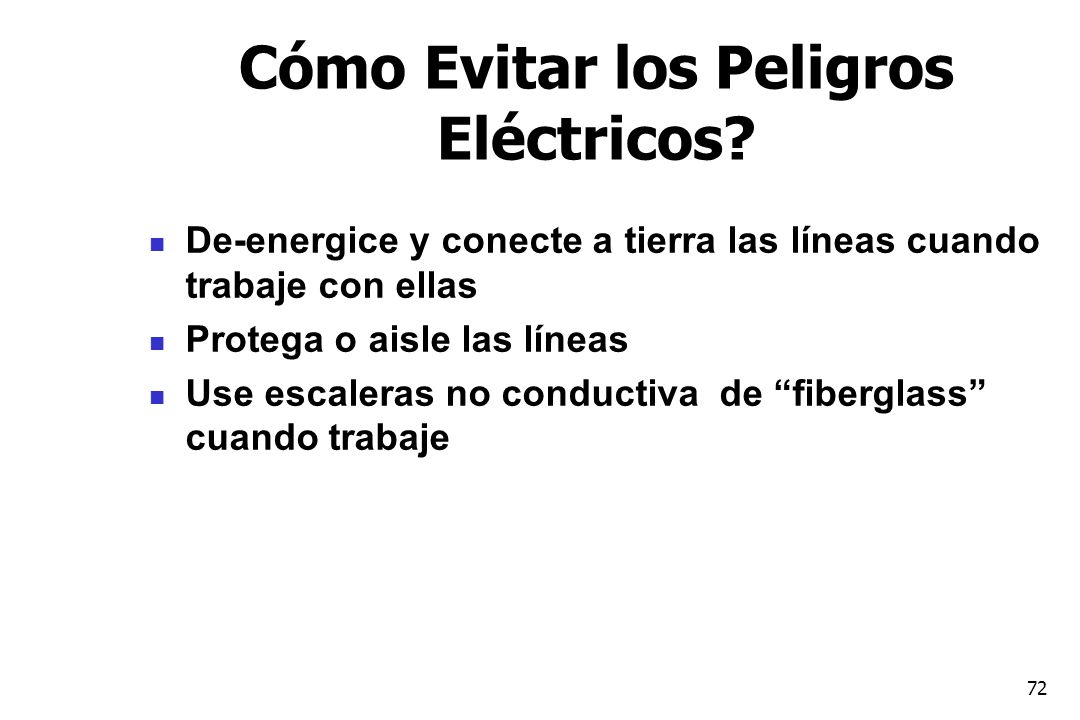

72 72 Cómo Evitar los Peligros Eléctricos? De-energice y conecte a tierra las líneas cuando trabaje con ellas Protega o aisle las líneas Use escaleras no conductiva de fiberglass cuando trabaje

73 73 Equipos No Utilizados Debidamente Ejemplos del mal uso de los Equipos: Usar extensiones o cables reparados sin la debida aislación Usar extensiones tipo Flat que no tienen la aislación requerida Usar extensiones con múltiples empates de tape Usar equipos y extensiones para uso de Interior solamente Usar fusibles de un calibre mayor a lo permitido por el breaker Usare extensiones sin la Protección a Tierra

74 74 Falta de Protección con GFCI Use GFCIs en todos los receptáculos de 120-volt, single-phase, 15- and 20- amperios Siga las recomdaciones del fabricante en la verificación que el GFCI está trabajando correctamente. Inspeccionelo mensualmente Use equipos y herramientas de aislación doble Use los equipos y herramientas según las instrucciones Inspeccione todo equipo eléctrico antes de utilizarse

75 75 Conexión a Tierra Removido Conecte a Tierra todos los sistemas eléctricos, circuitos y equipos Inspeccione los sistemas eléctricos para asegurar que el paso a tierra es continuo Inspeccione todos los equipos eléctricos antes de usarse. Remueva cualquier equipo defectuoso de servicio No remuevael pin de conexión a tierra de las extensiones eléctricas Use herramientas con aislación doble Conecte a Tierra toda las partes de metal de los equipos

76 76 Conexión a Tierra Removido Si No tiene el Conector a Tierra o Pin, NO LO USE es una Violación a OSHA

77 77 Protectores para los Enchufles

78 78 Breaker para Protección de Equipos 15 ma, No es un GFCI

79 79 Calibres de los Cables o Extensiones depende del Amperaje y la Distancia 12 ga,14 ga, 16ga

80 80 Equipo Dañado Cómo evitar los Peligros? Use solamente equipo que son aprobados para cumplir los estándares de OSHA Use todos los equipos de acuerdo las instrucciones del fabricante Do trate de modicar los cables o usarlos incorrectamente Este seguro que los equipos que han sido fabricados o alterados estan en cumplimiento

81 81 Usos de Extensiones Eléctricas Cómo puedo evitar los peligros? Use cables de fabrica Use solamente extensiones con 3- cables Cables deben ser marcado con el código designado para usos industriales Cables, artefactos de conexiones, y fittingsdeben estar equipado con strain relief Remueva los cables de los receptáculos jalandolo por el plug, no por los cables Continue verificándolo

82 82 Extensiones Eléctricas sin conexión a Tierra en Violación

83 83 Máquina de Soldar sin GFCI para Protección de los Empleados Máquina de Soldar Eléctrica con GFCI de más de 15 miliamperios, lo cual NO PROTEJE a los empleados, DEBE ser de 5 miliamperios o menos

84 84 GFCI debidamente Inspeccionado

85 85 Receptáculos GFCI sin Inspección

86 86 Receptáculo Exterior sin GFCI

87 87 Cables por el Piso y atravez de la Puerta sin Protección Adecuada

88 88 Uso de Extensión tipo Flat No es Permitido, no tiene suficiente aislación de protección

89 89 Extensión sin GFCI

90 90 Extensiones por el Suelo no es Permitido

91 91 Extensiones conectadas sin GFCI no es Permitido

92 92 Máquina de Soldar Sin GFCI Apropiado para Protejer a los Empleados debe interrumpir a 5 ma

93 93 Equipo con Aislación Doble Permitido
