1 M.C. JOSÉ FERNANDO CASTRO DOMINGUEZ
INTRODUCCION A VoIP M.C. JOSÉ FERNANDO CASTRO DOMINGUEZ FEBRERO DE 2016

2 CONTENIDO FUNDAMENTOS DE REDES DISEÑO DE UNA RED VoIP

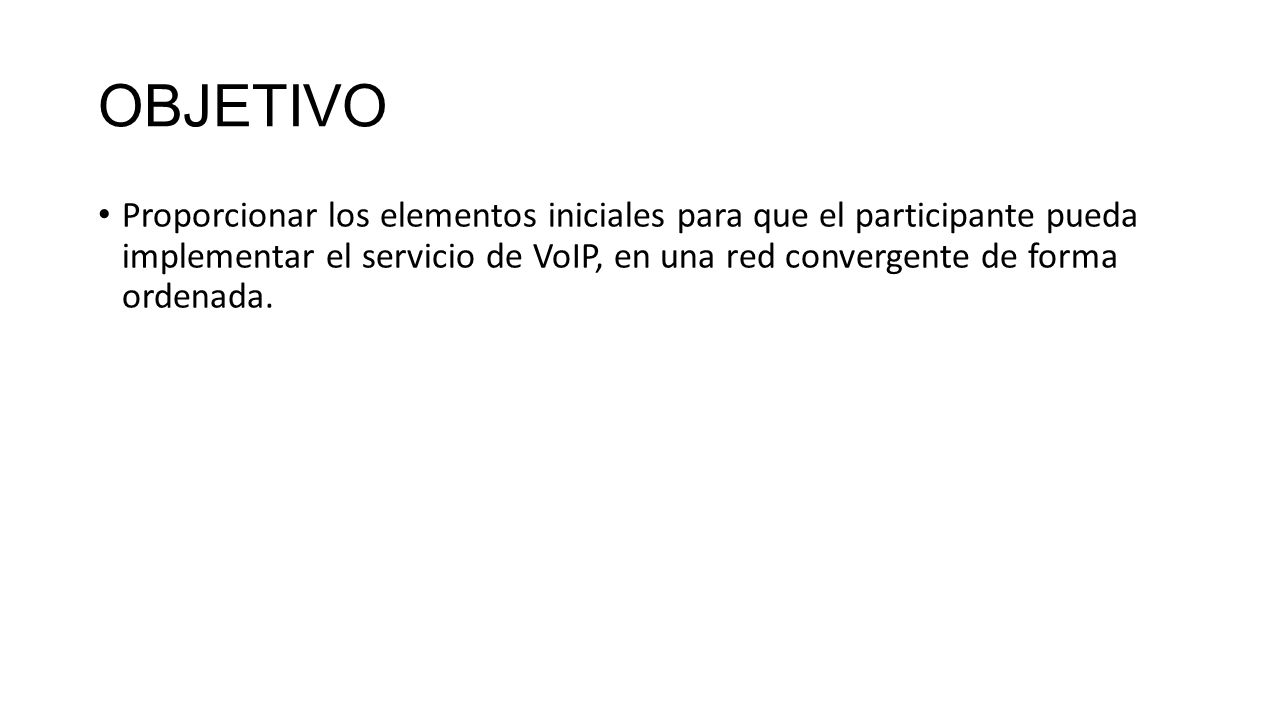

3 OBJETIVO Proporcionar los elementos iniciales para que el participante pueda implementar el servicio de VoIP, en una red convergente de forma ordenada.

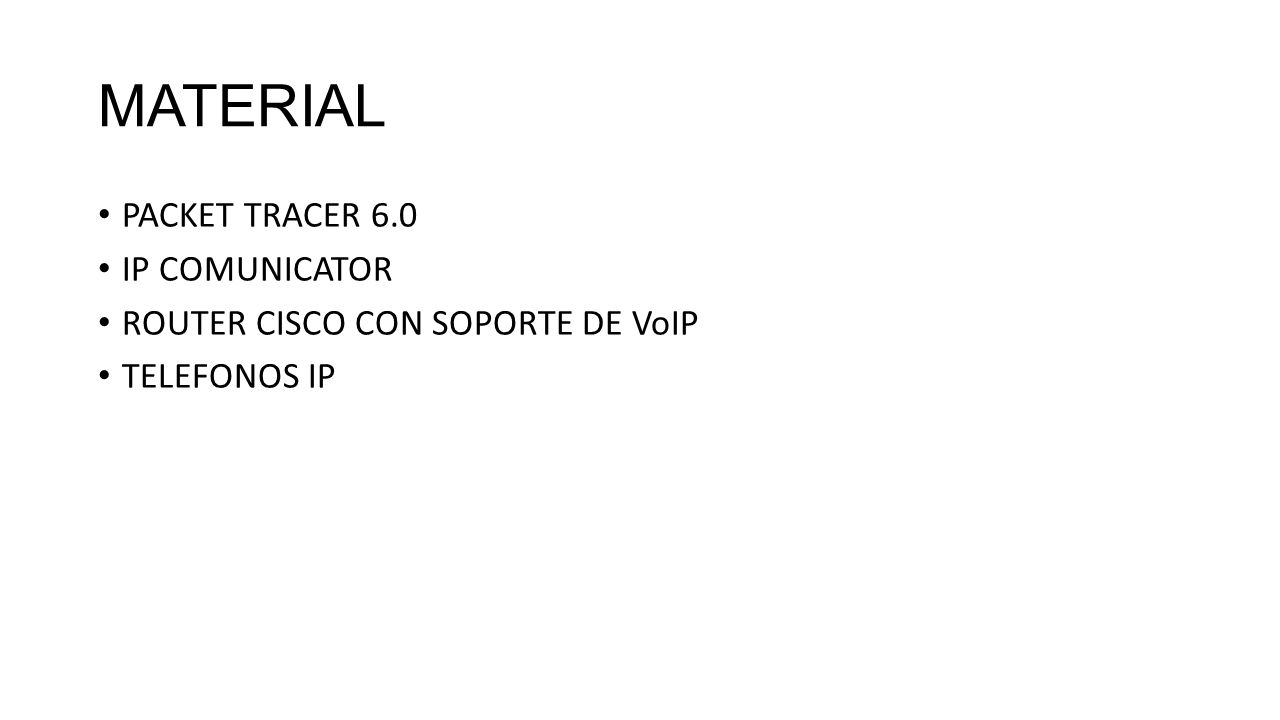

4 MATERIAL PACKET TRACER 6.0 IP COMUNICATOR
ROUTER CISCO CON SOPORTE DE VoIP TELEFONOS IP

5 Fundamentos de Redes

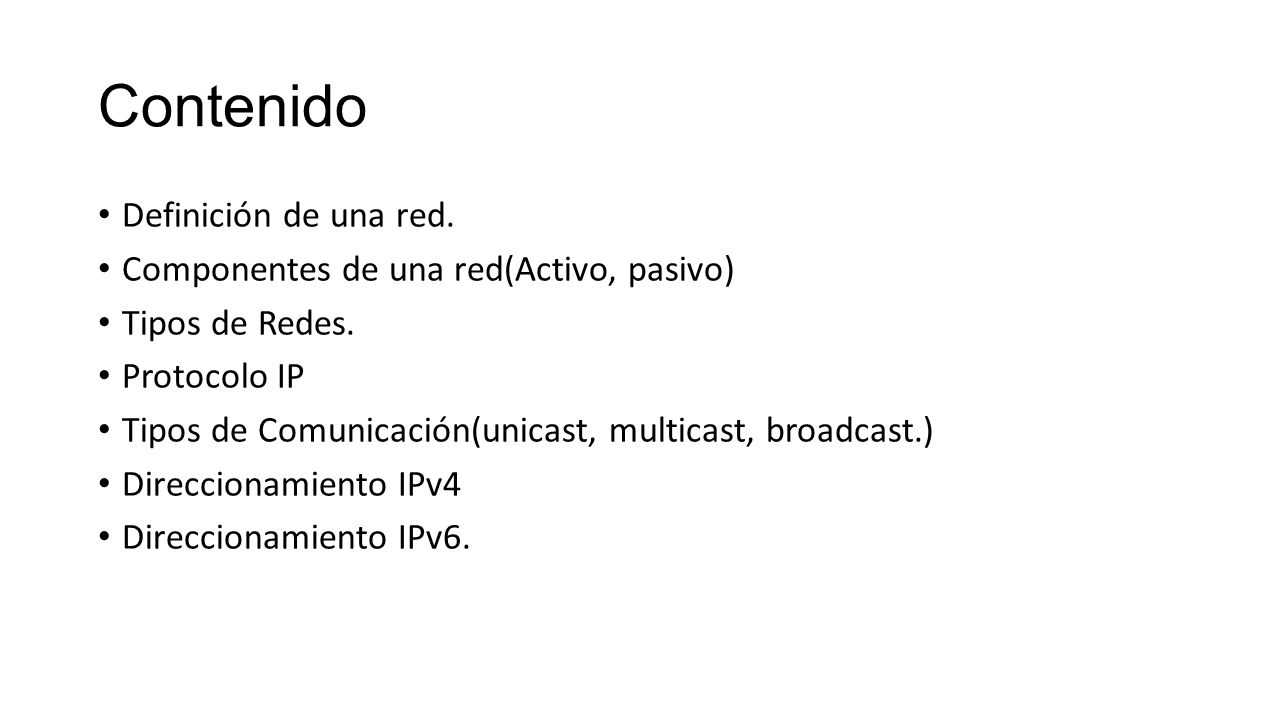

6 Contenido Definición de una red.
Componentes de una red(Activo, pasivo) Tipos de Redes. Protocolo IP Tipos de Comunicación(unicast, multicast, broadcast.) Direccionamiento IPv4 Direccionamiento IPv6.

7 Definición Es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos.

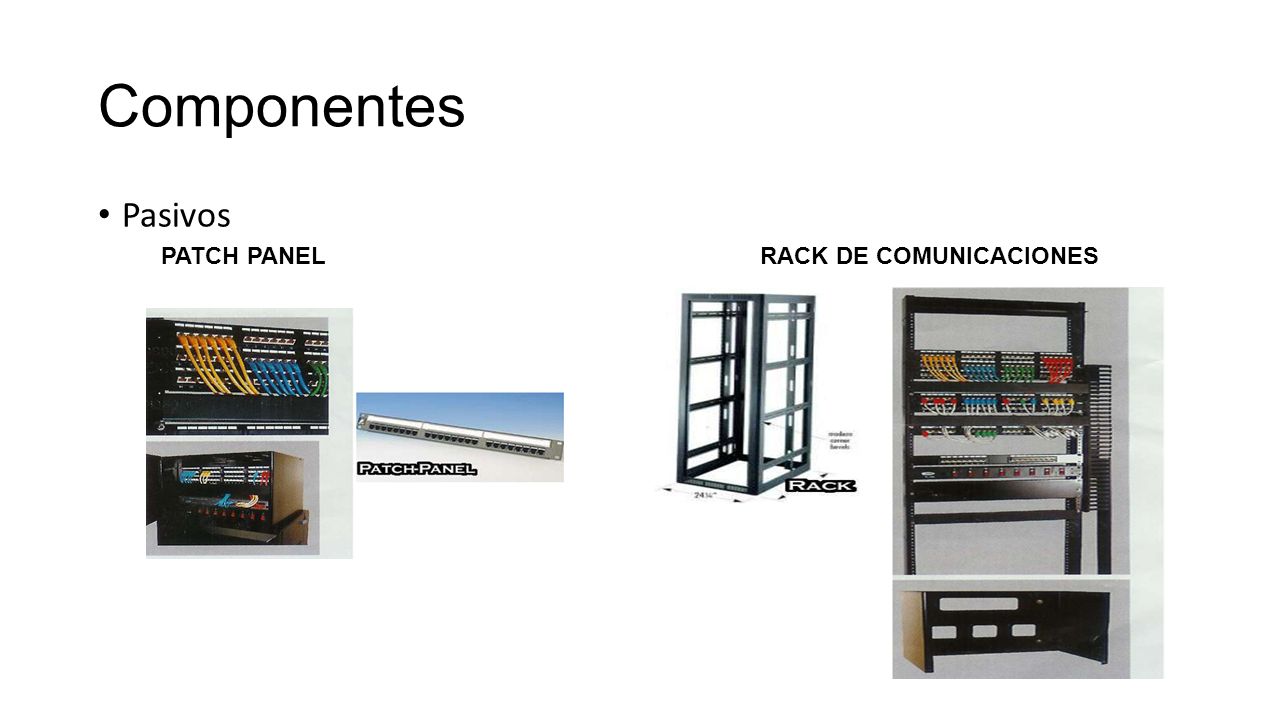

8 Componentes Pasivos PATCH PANEL RACK DE COMUNICACIONES

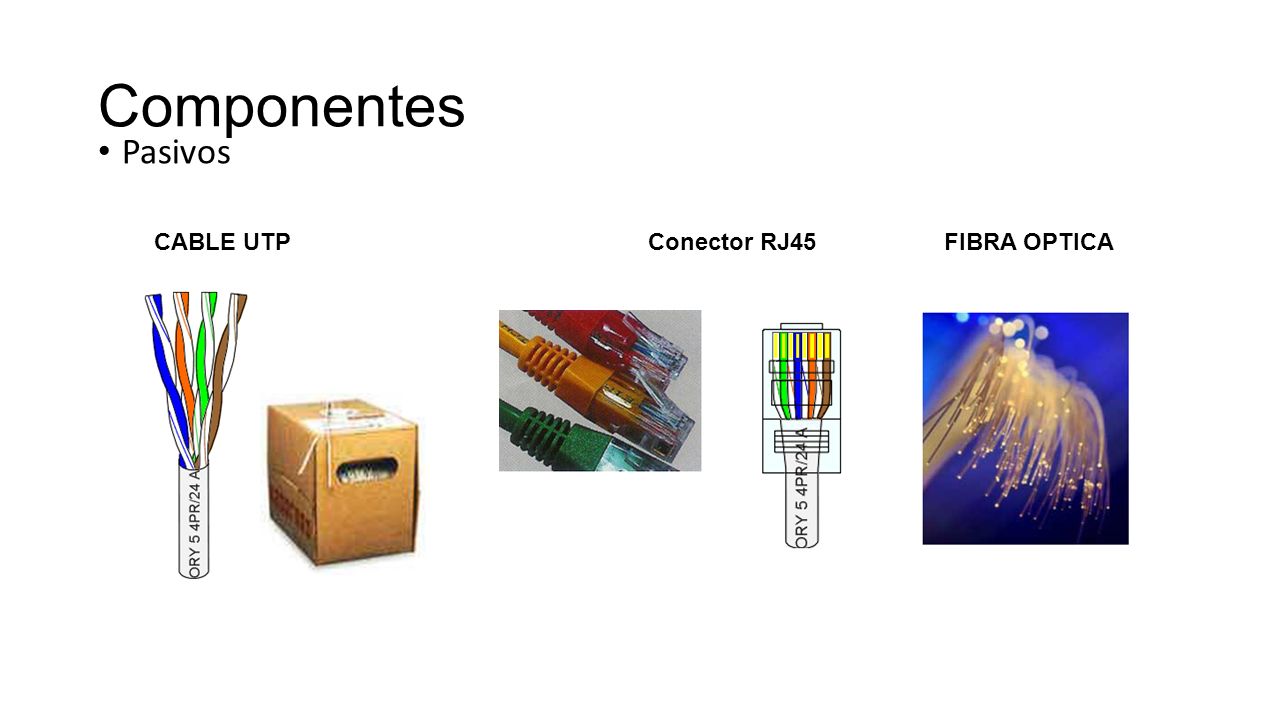

9 Componentes Pasivos CABLE UTP Conector RJ45 FIBRA OPTICA

10 Componentes activos(Intermedios)
SWITCH ROUTER Acces point

11 Componentes activos(finales)
ROUTER

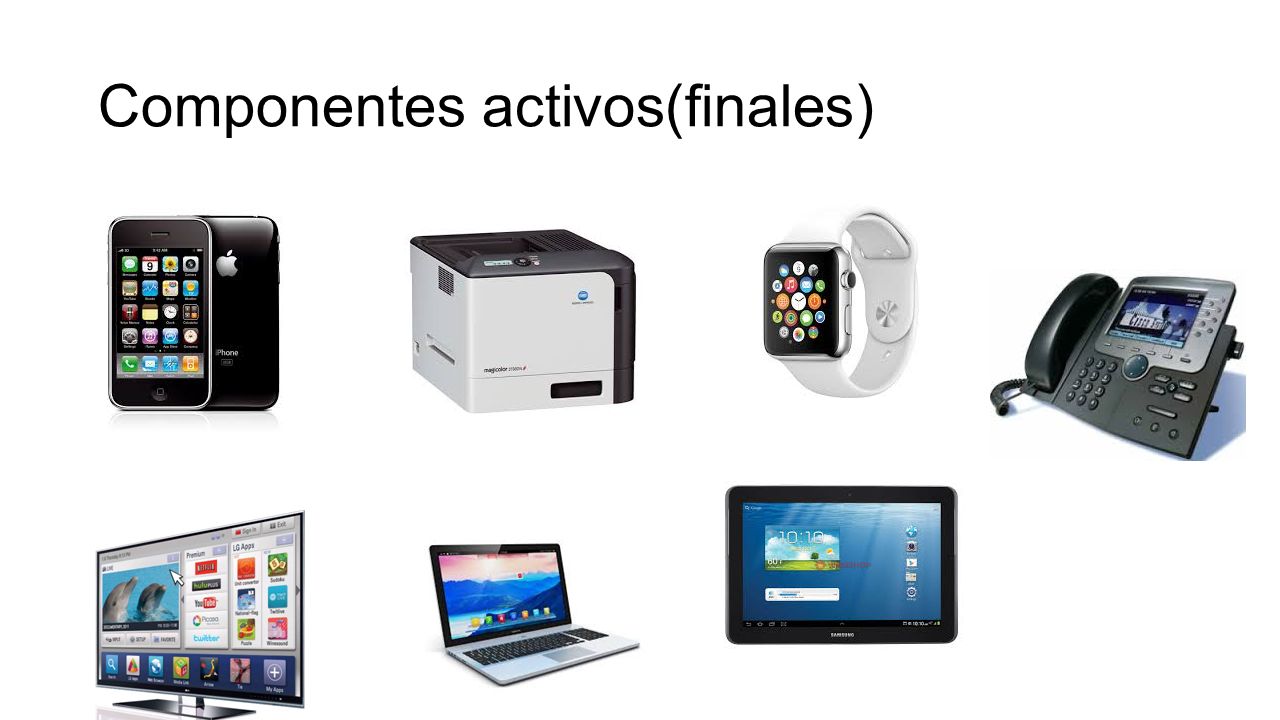

12 Componentes activos(finales)

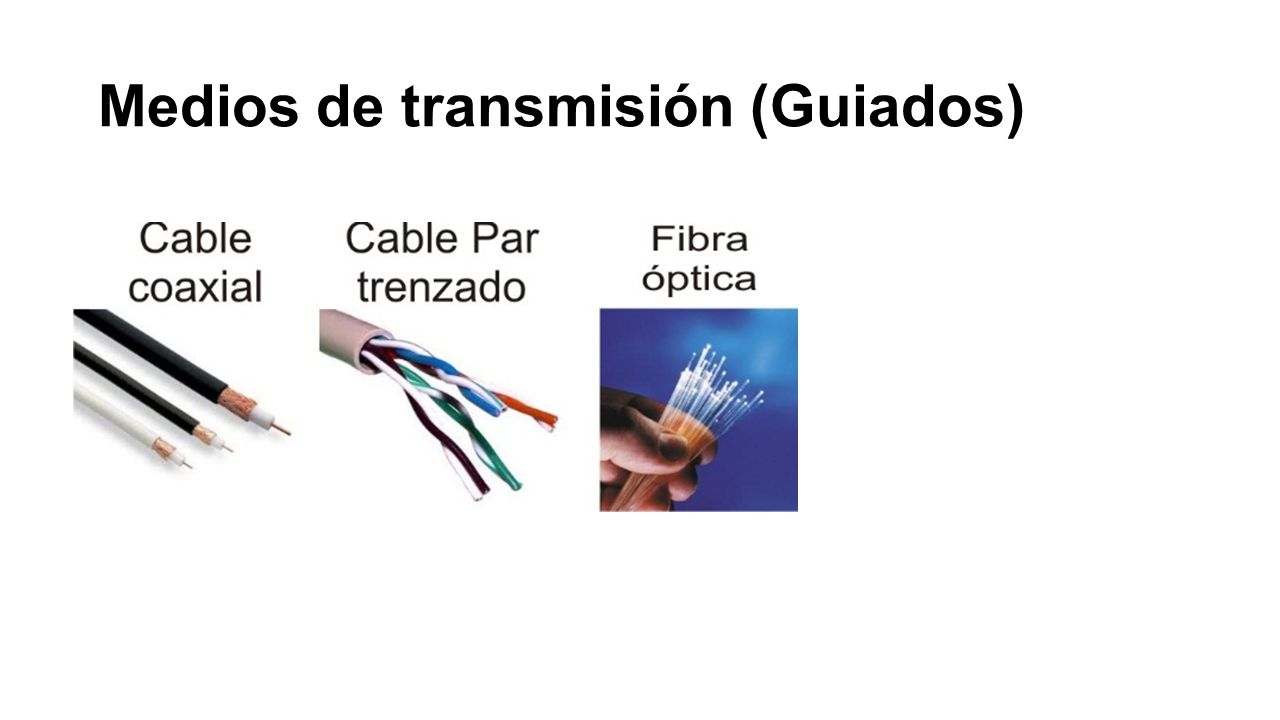

13 Medios de transmisión (Guiados)

14 Medios de transmisión (No Guiados)

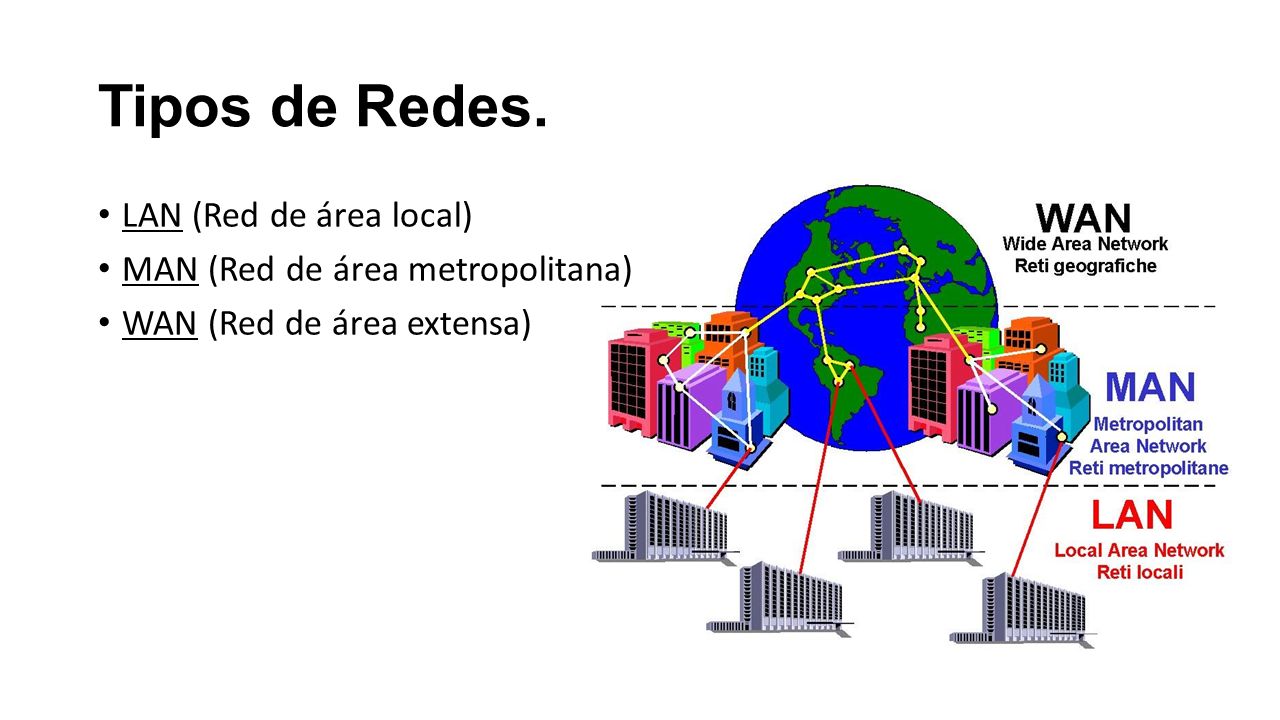

15 Tipos de Redes. LAN (Red de área local)
MAN (Red de área metropolitana) WAN (Red de área extensa)

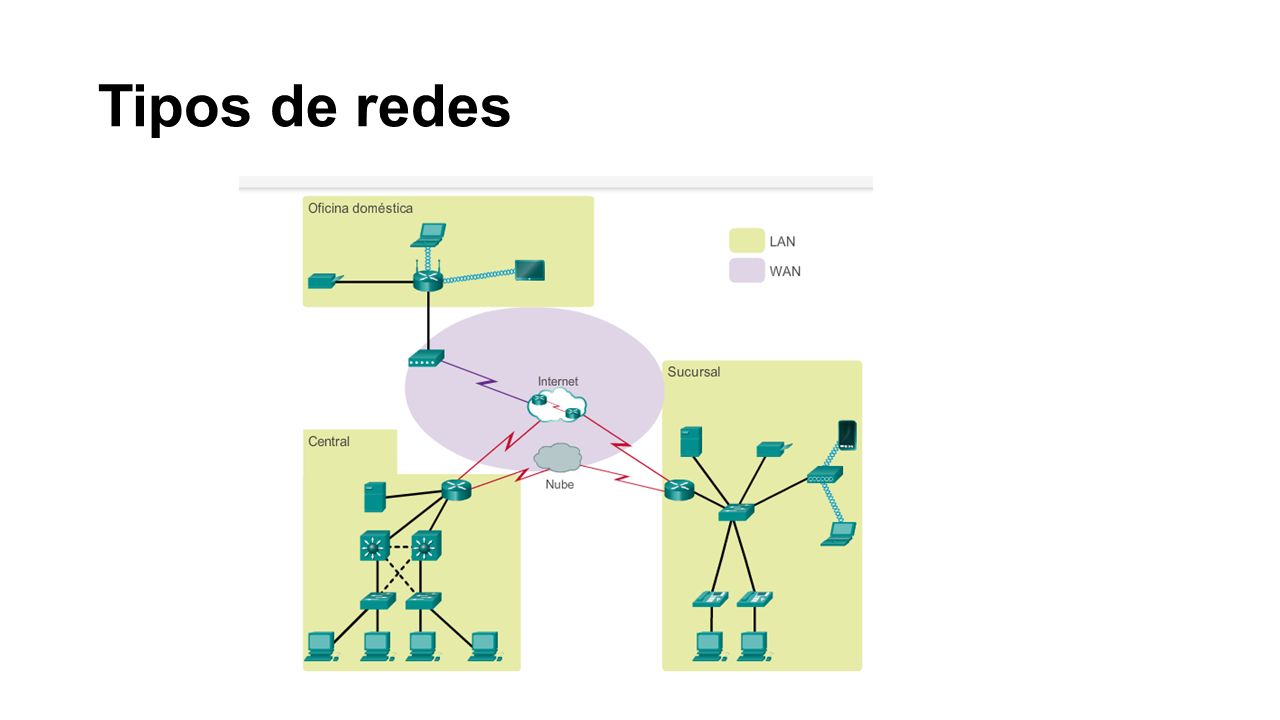

16 Tipos de redes

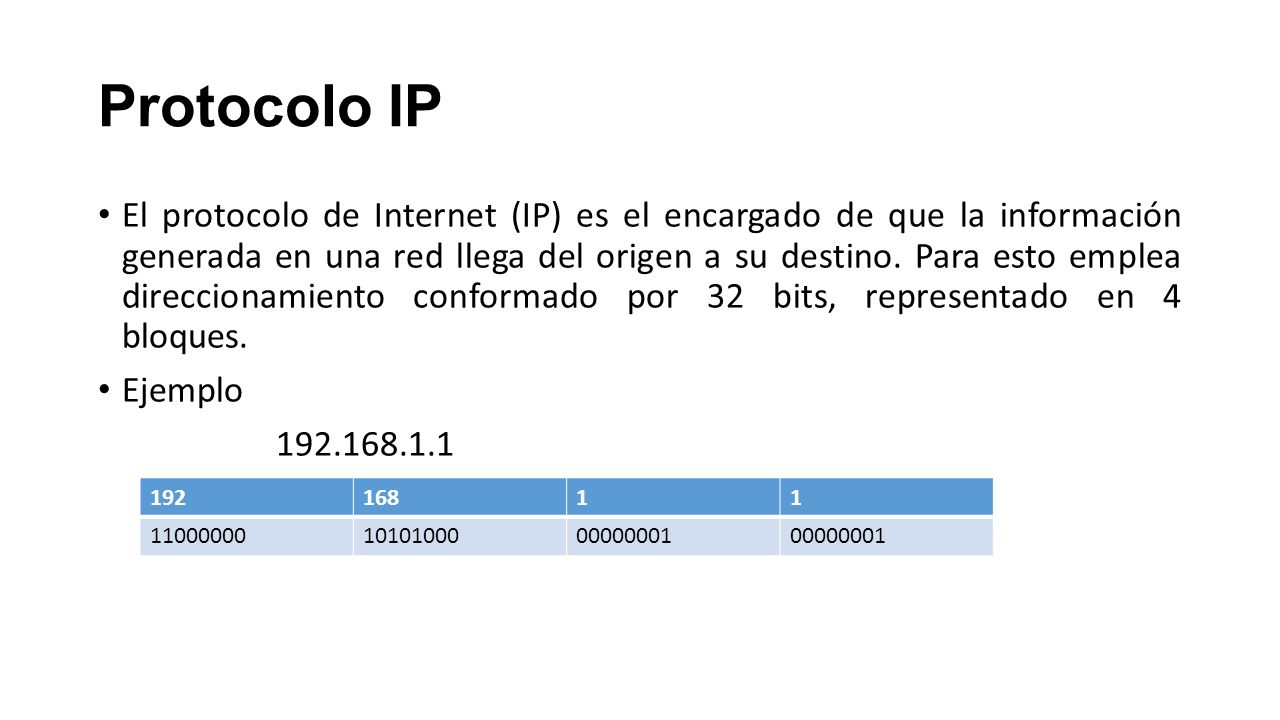

17 Protocolo IP El protocolo de Internet (IP) es el encargado de que la información generada en una red llega del origen a su destino. Para esto emplea direccionamiento conformado por 32 bits, representado en 4 bloques. Ejemplo 192 168 1

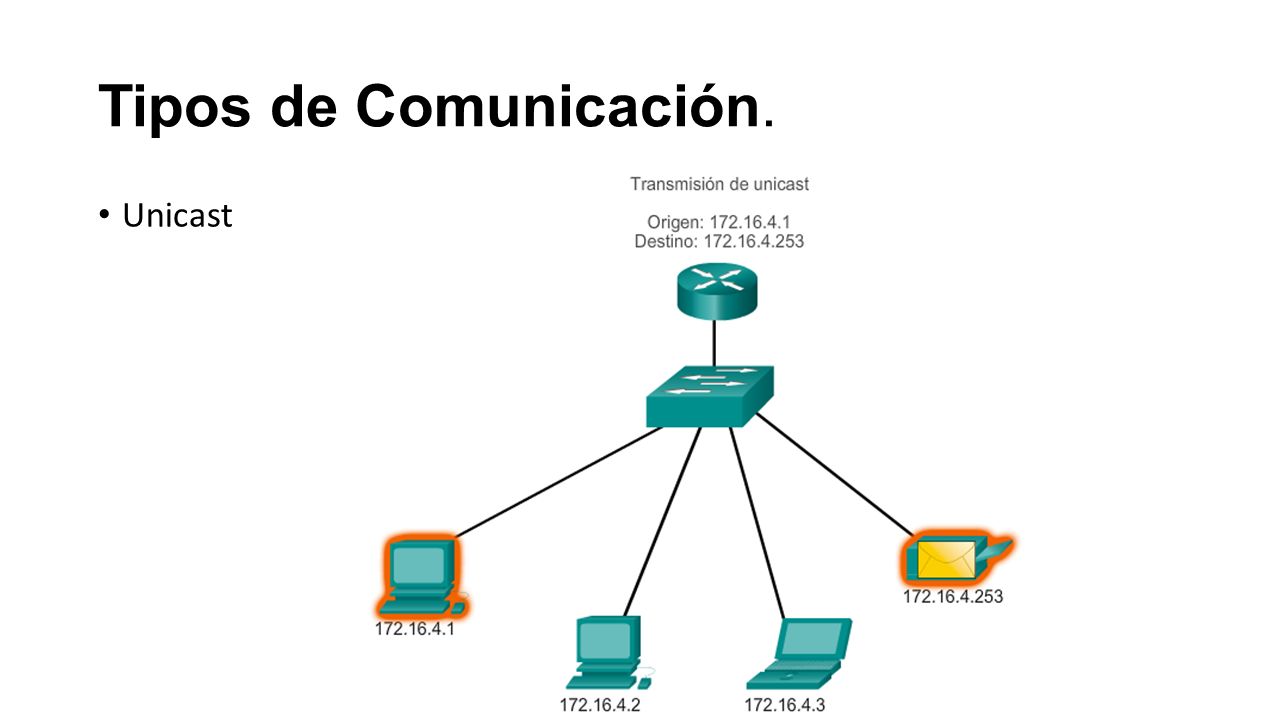

18 Tipos de Comunicación. Unicast

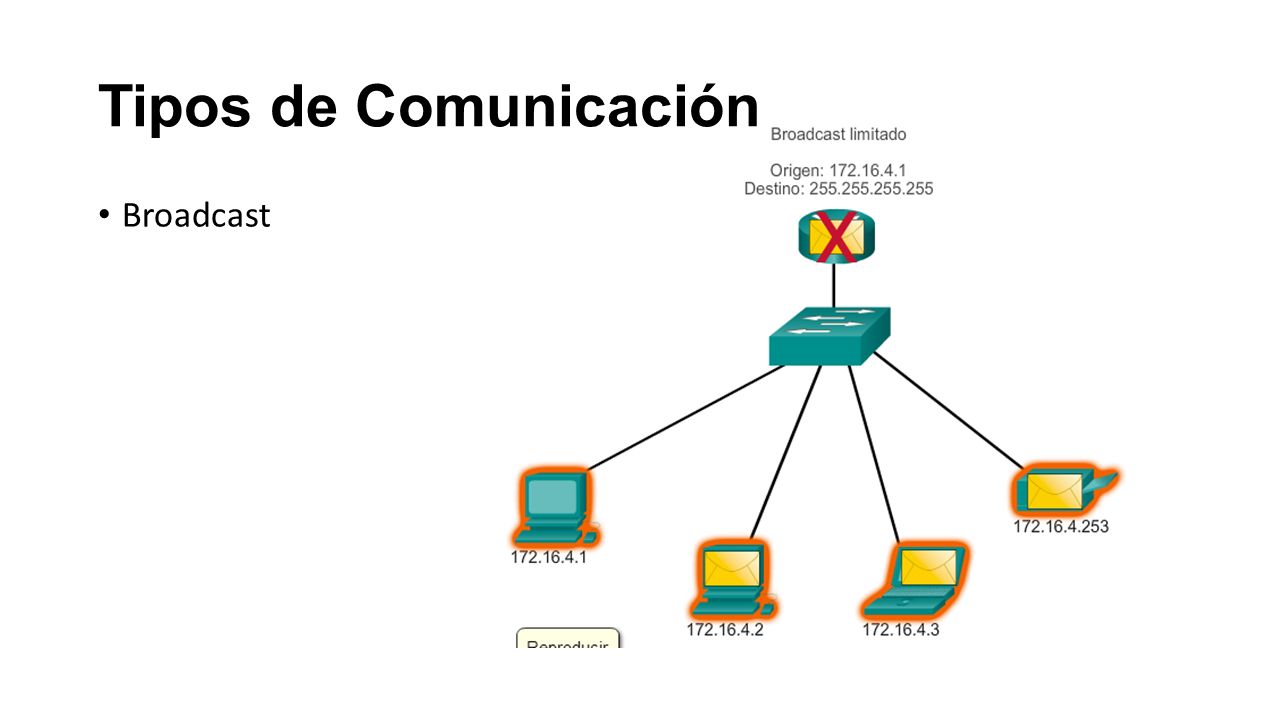

19 Tipos de Comunicación Broadcast

20 Tipos de Comunicación Multicast

21 Direccionamiento IPv4 IP Pública
Son las direcciones IP que se emplean para que un recurso en red wan, pueda ser compartido. Recurso Dirección IP

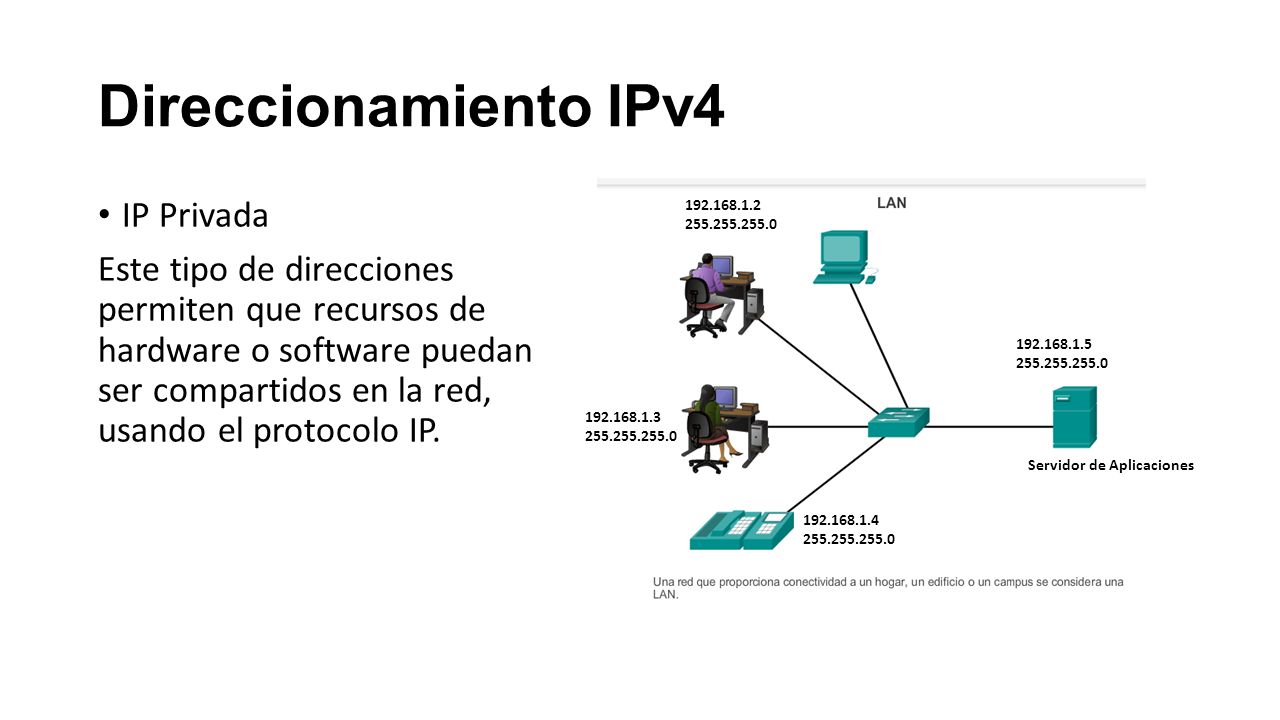

22 Direccionamiento IPv4 IP Privada
Este tipo de direcciones permiten que recursos de hardware o software puedan ser compartidos en la red, usando el protocolo IP. Servidor de Aplicaciones

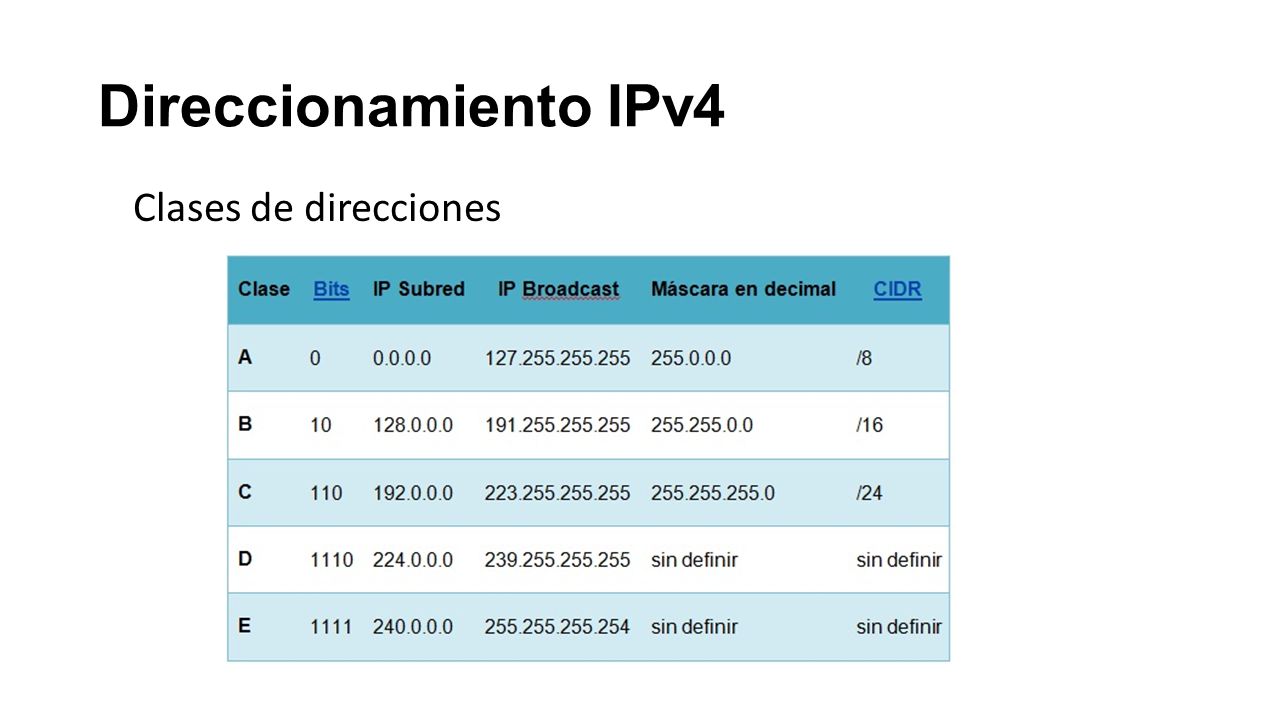

23 Direccionamiento IPv4 Clases de direcciones

24 Direccionamiento IPv4 Rango de direccionamiento privado Clase Rango A
B a C a

25 Direccionamiento IPv6 Con la finalidad de garantizar la conectividad de mas equipos en las redes basadas en el protocolo IP, el grupo de la IETF desarrollo una nueva versión de este denominada IPV6. Direccionamiento conformado por 128 bits Amplia capacidad de direccionamiento Seguridad mejorada. Autoconfigurcion

26 Direccionamiento IPv6 Las direcciones IPv6 esta conformadas por 8 bloques de 16 bits cada uno. Ejemplo 2620:0:1cfe:face:b00c:0:0:3 2620 1cfe Face b00c 3

27 Tipos de direcciones Unicast Multicast Anycast

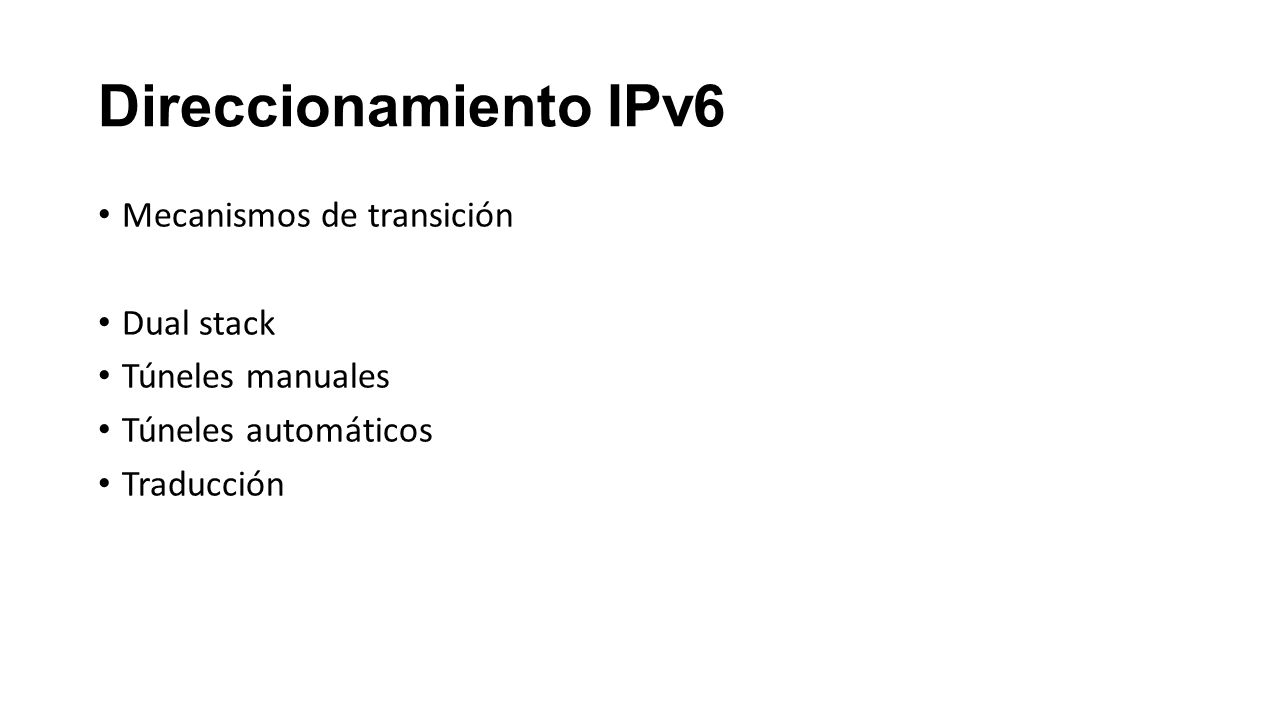

28 Direccionamiento IPv6 Mecanismos de transición Dual stack
Túneles manuales Túneles automáticos Traducción

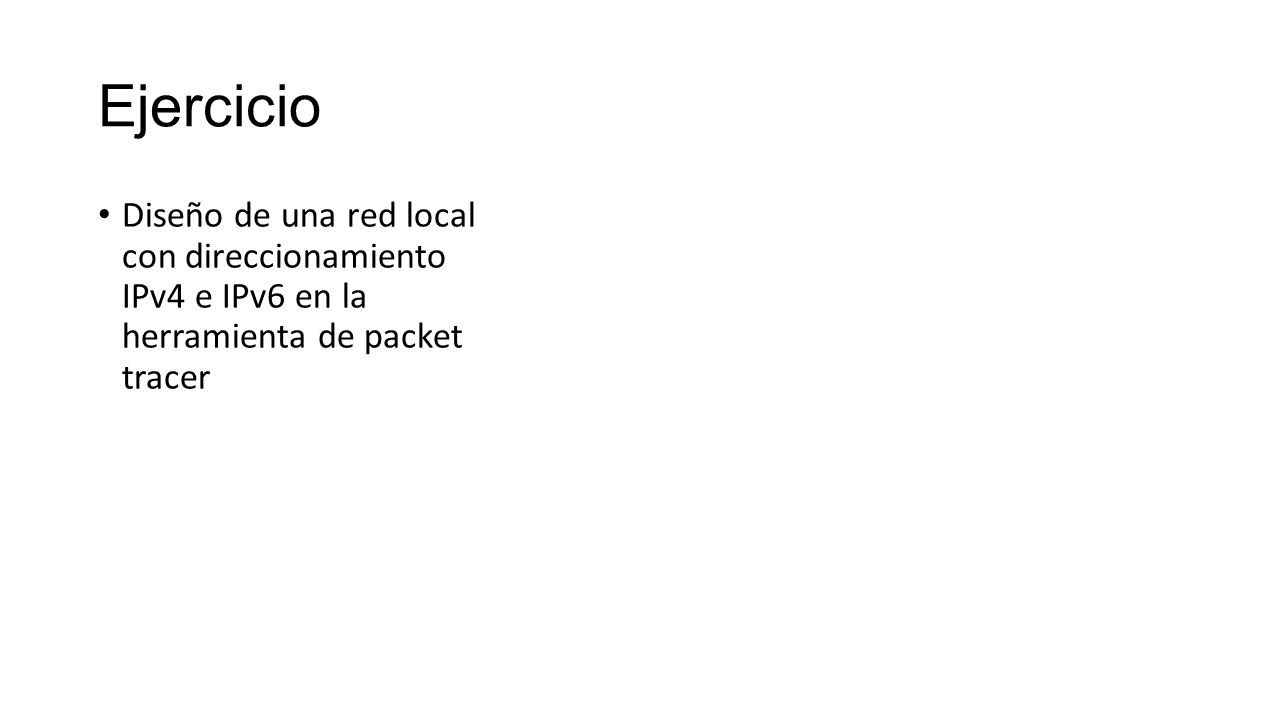

29 Ejercicio Diseño de una red local con direccionamiento IPv4 e IPv6 en la herramienta de packet tracer

30 DISEÑO DE UNA RED

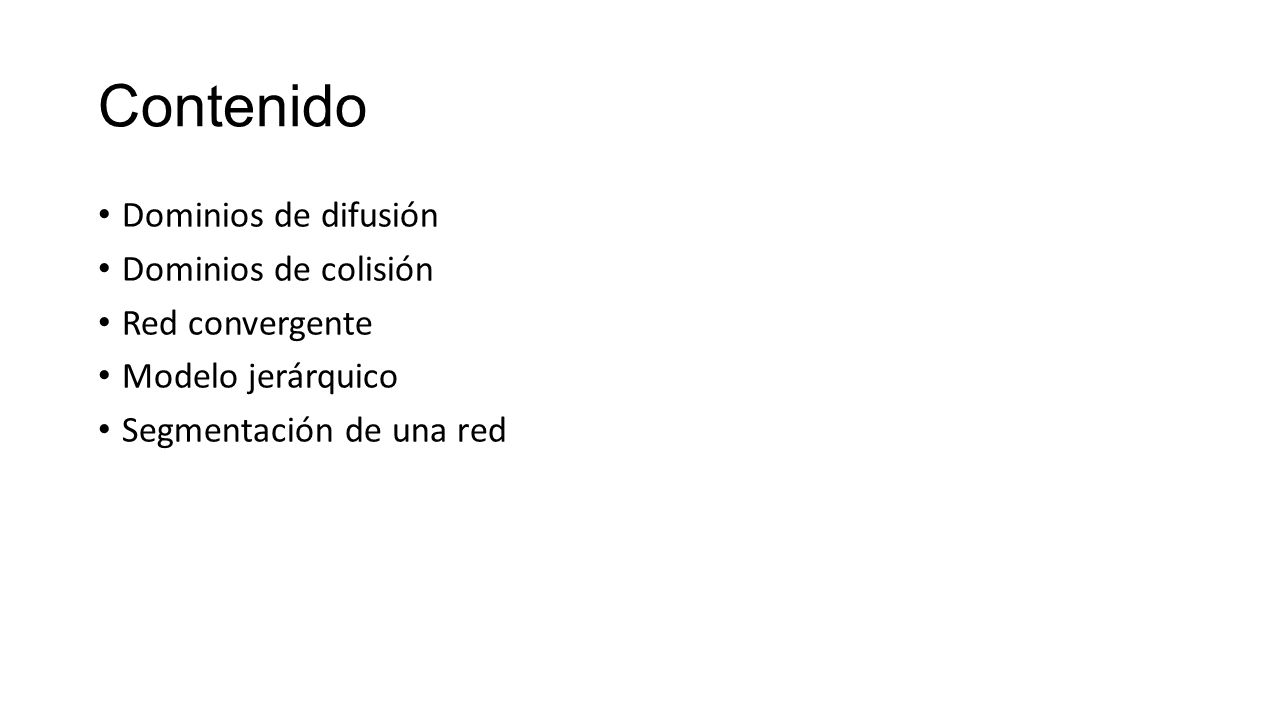

31 Contenido Dominios de difusión Dominios de colisión Red convergente
Modelo jerárquico Segmentación de una red

32 Dominios de difusión. (Broadcast)
Es el área lógica en una red de computadoras en la que cualquier computadora conectado a la red puede transmitir directamente a cualquier otra computadora en el dominio sin precisar ningún dispositivo de encaminamiento

33 Dominios de colisión Un dominio de colisión es un segmento físico de una red de computadores donde es posible que las tramas puedan "colisionar" (interferir) con otros. Estas colisiones se dan particularmente en el protocolo de red Ethernet.

34 Red Convergente En una red convergente se puede transportar diferentes tipos de tráficos como datos, voz y video

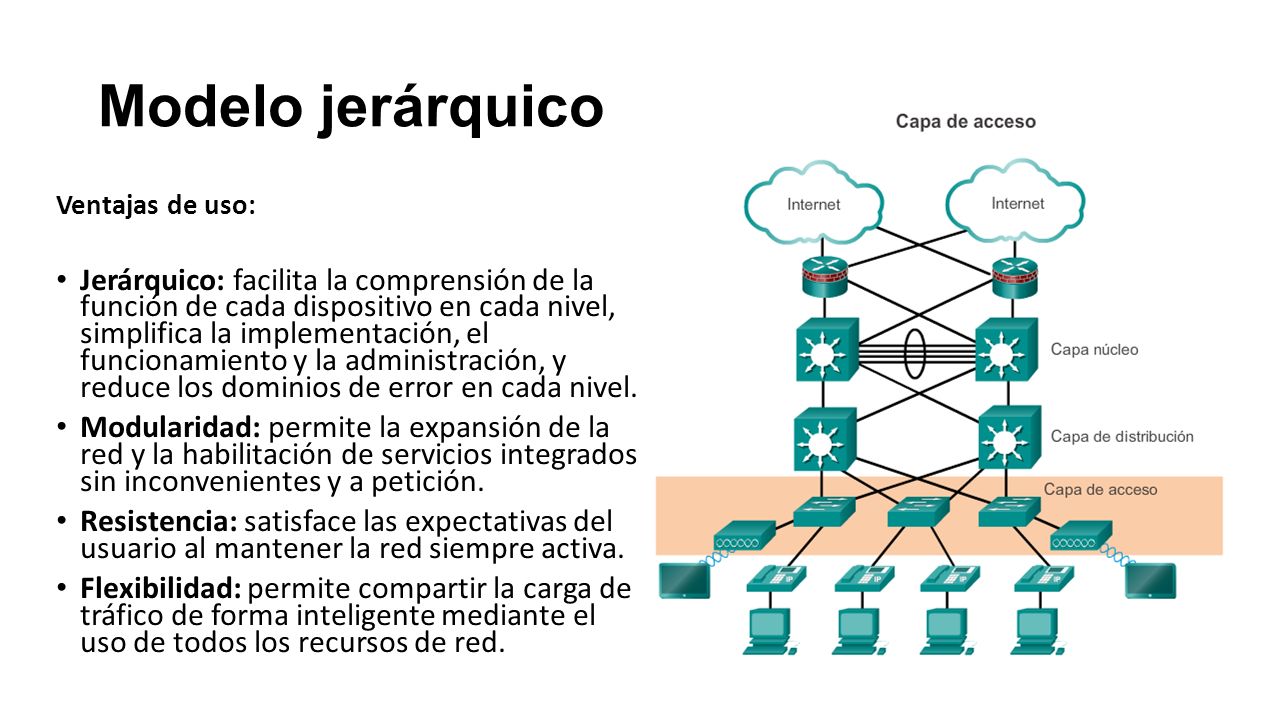

35 Modelo jerárquico Ventajas de uso: Jerárquico: facilita la comprensión de la función de cada dispositivo en cada nivel, simplifica la implementación, el funcionamiento y la administración, y reduce los dominios de error en cada nivel. Modularidad: permite la expansión de la red y la habilitación de servicios integrados sin inconvenientes y a petición. Resistencia: satisface las expectativas del usuario al mantener la red siempre activa. Flexibilidad: permite compartir la carga de tráfico de forma inteligente mediante el uso de todos los recursos de red.

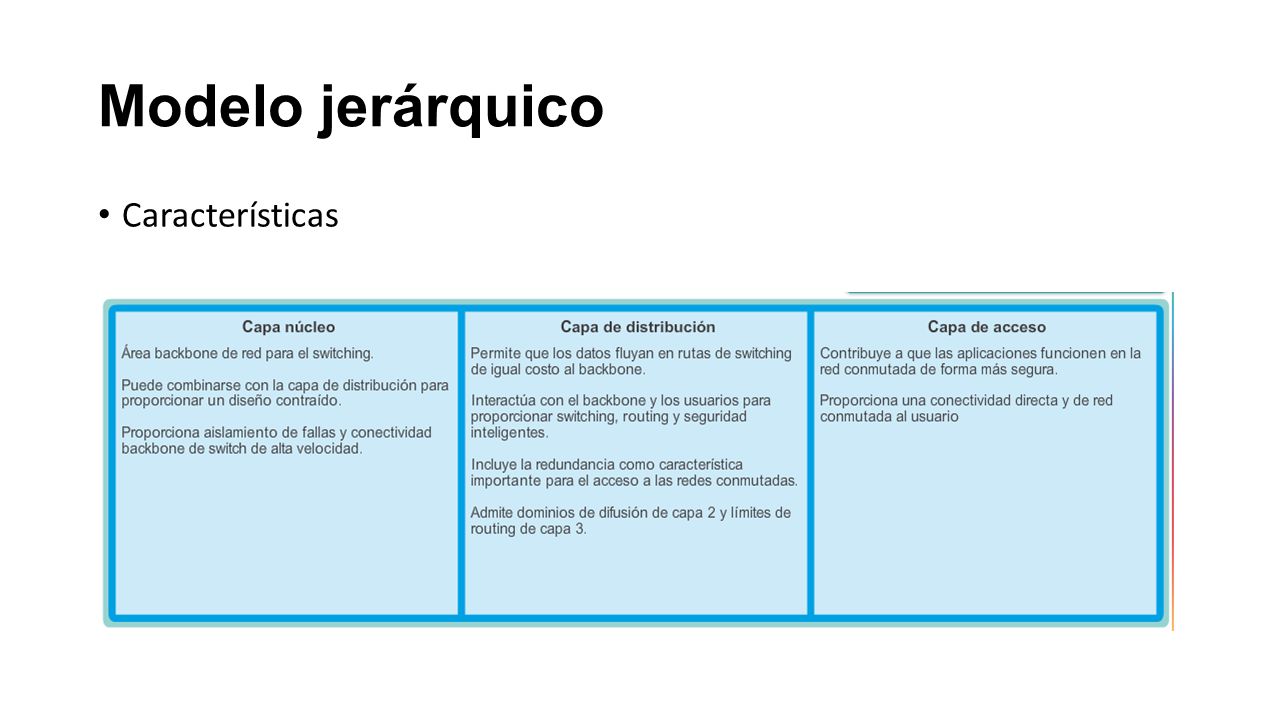

36 Modelo jerárquico Características

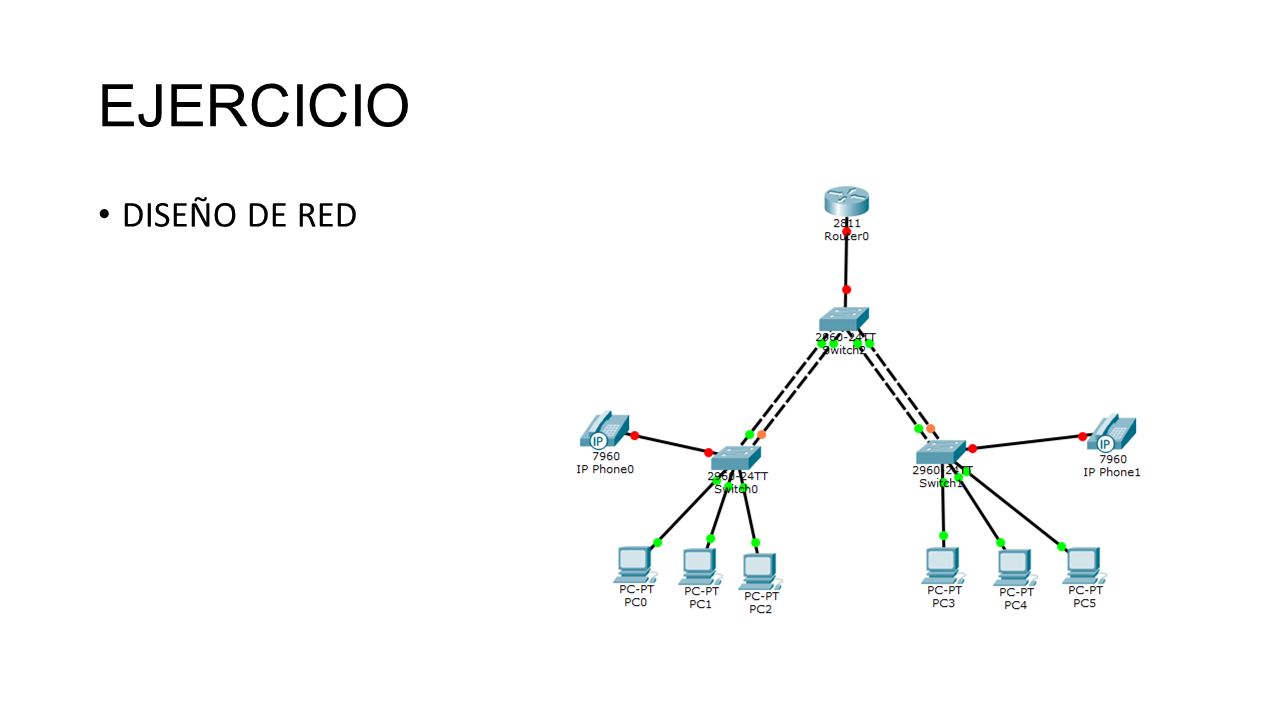

37 EJERCICIO DISEÑO DE RED

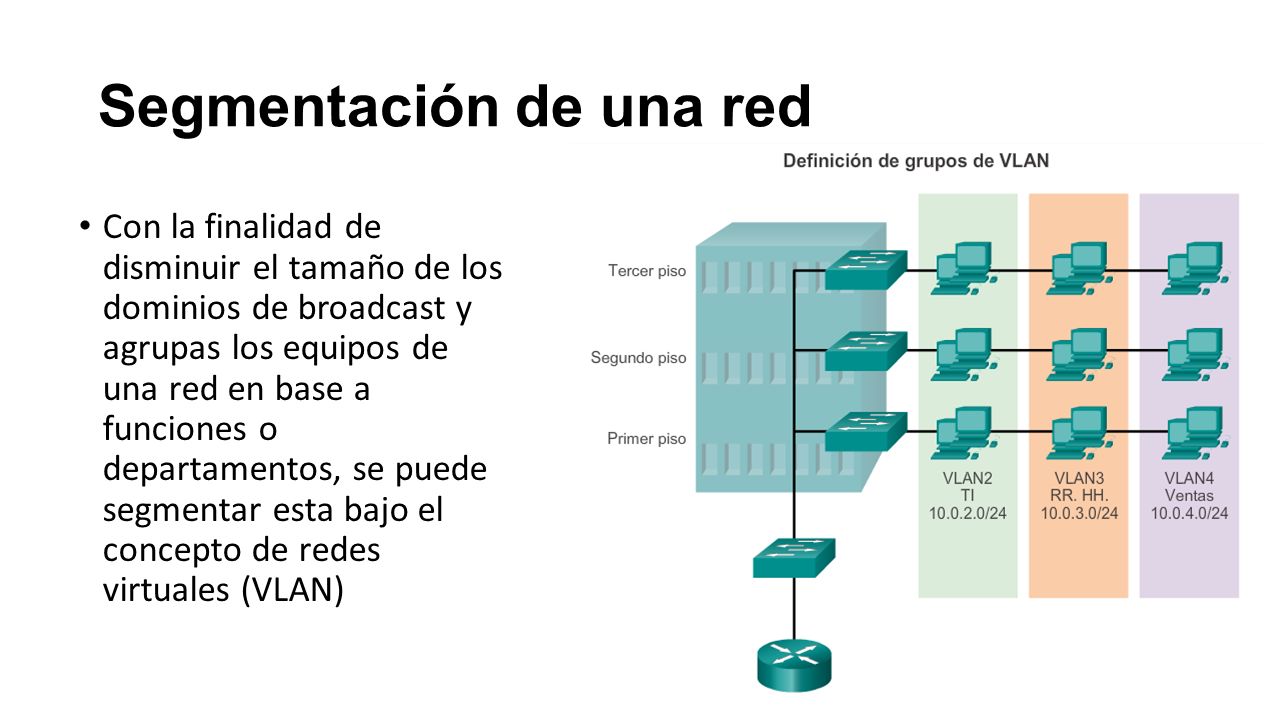

38 Segmentación de una red
Con la finalidad de disminuir el tamaño de los dominios de broadcast y agrupas los equipos de una red en base a funciones o departamentos, se puede segmentar esta bajo el concepto de redes virtuales (VLAN)

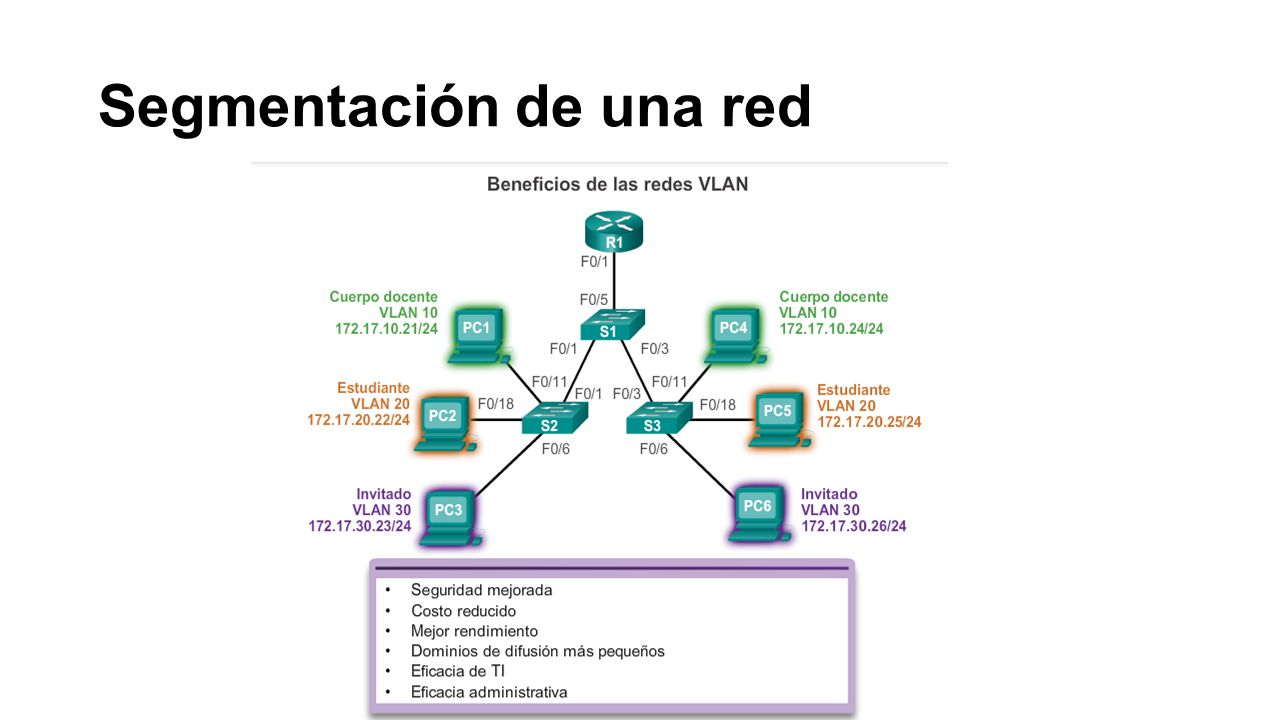

39 Segmentación de una red

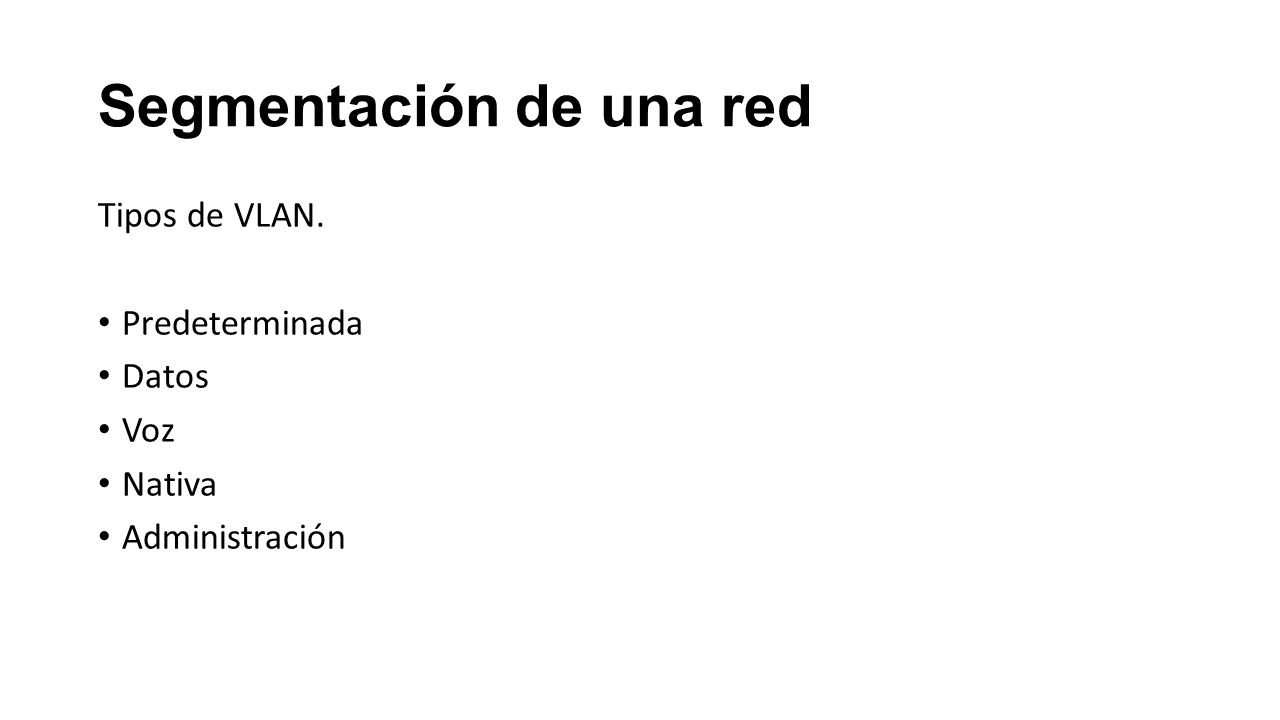

40 Segmentación de una red
Tipos de VLAN. Predeterminada Datos Voz Nativa Administración

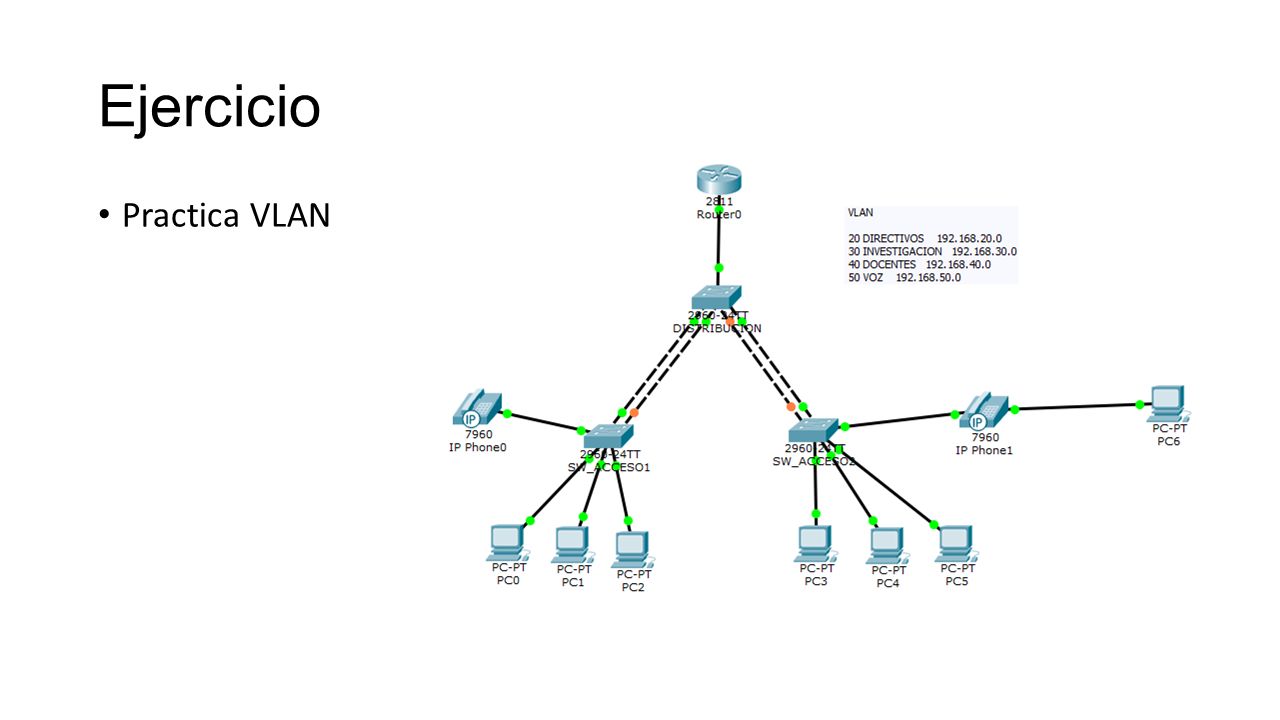

41 Ejercicio Practica VLAN

42 VoIP

43 Contenido Antecedentes Definición Ventajas sobre PSTN Componentes
Implementación

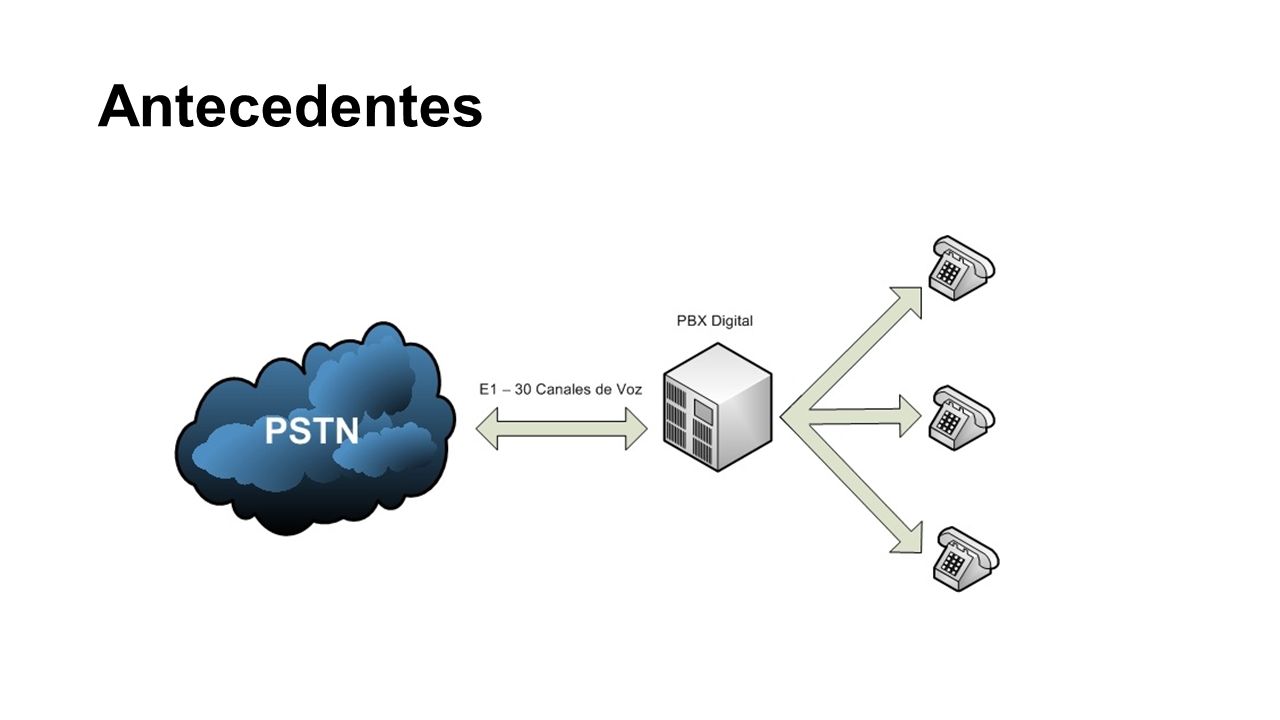

44 Antecedentes

45 Antecedentes

46 Definición Cuando dentro del protocolo de Internet(IP), se envía paquetes de voz de una llamada telefónica estamos hablando del protocolo VoIP.
