1 COMISION INTERAMERICANA DE TELECOMUNICACIONES TALLER “ASPECTOS TÉCNICOS Y REGULATORIOS RELATIVOS A LOS EFECTOS DE LAS EMISIONES ELECTROMAGN ÉTICAS NO IONIZANTES” SESIÓN ESTADO DE DESARROLLO DE NORMAS Y ESTUDIOS LLEVADOS A CABO POR ORGANISMOS INTERNACIONALES ESPECIALIZADOS MAG. ING. VÍCTOR CRUZ ORNETTA INSTITUTO NACIONAL DE INVESTIGACIÓN Y CAPACITACIÓN DE TELECOMUNICACIONES DEL PERÚ- INICTEL INICTEL

2 “LAINVESTIGACIÓN DE LAS RADIACIONES NO IONIZANTES DE LAS TELECOMUNICACIONES EN EL PERÚ”
INICTEL

3 I. LOS SERVICIOS DE TELECOMUNICACIONES MÁS IMPORTANTES EN EL PERÚ
INICTEL

4 II. NORMATIVIDAD NACIONAL
Estándares de calidad ambiental para radiaciones no ionizantes (ECAs- RNI) [0-300 GHz] están en proceso. Límites máximos permisibles para actividades de telecomunicaciones (LMPs-RNI para telecomunicaciones) [9 kHz- 300 GHz) D.S MTC. INICTEL

5 INICTEL

6 Colegios (de Educación Inicial, Primaria y Secundaria) Hospitales
Norma Técnica sobre Restricciones Radioeléctricas en Áreas de Uso Público Como una directiva complementaria al D.S MTC se publicó, el 28 de febrero de 2005, la Norma Técnica sobre Restricciones Radioeléctricas en Áreas de Uso Público (R.M. Nº MTC/03). Esta Norma Técnica establece los Niveles de Referencia para Exposición de la Población en Áreas de Uso Público y define como “Áreas de Uso Público” a aquellos lugares donde se considera que la población expuesta podría ser sensible a los campos electromagnéticos, pudiendo ser: Colegios (de Educación Inicial, Primaria y Secundaria) Hospitales Centros de Salud y Clínicas INICTEL

7 INICTEL

8 ORDENANZA QUE REGULA LA INSTALACIÓN Y FUNCIONAMIENTO DE ESTACIONES BASES RADIOELÉCTRICAS EN EL DISTRITO DE SANTIAGO DE SURCO ORDENANZA Nº 182-MSS Esta ordenanza es el primer enfoque amplio del impacto ambiental de las estaciones radioeléctricas, considerando especialmente El impacto de las radiaciones no ionizantes El impacto en el paisaje y en el entorno urbano El impacto de ruidos y vibraciones Considerando como medidas de prevención y mitigación instrumentos como el EIA, PAMA, cumplimiento de los LMP, concordancia con la habilitación urbana, distancias mínimas entre estaciones, alturas máximas, mimetización de la torres y mástiles, autorización de la Junta de Propietarios en el caso de la instalación sobre predios comprendidos en el régimen de propiedad común, declaración jurada de responsabilidad sobre las condiciones de la infraestructura para soportar condiciones extremas de riesgo (sismos, vientos, etc.) incluyendo la sobrecarga de las instalaciones de las EBR INICTEL

9 ORDENANZA QUE REGULA LA INSTALACIÓN Y FUNCIONAMIENTO DE ESTACIONES BASE RADIOELÉCTRICAS EN EL DISTRITO DE SANTIAGO DE SURCO ORDENANZA Nº 182-MSS Objetivo Regular la instalación y funcionamiento de estaciones base radioeléctrica en el distrito Ámbito Establece los requisitos para la obtención de la autorización para instalación de Estaciones Base Radioeléctricas EBR en la jurisdicción del distrito de Santiago de Surco, cuya emisión de Campos Electromagnéticos de encuentre entre las frecuencias de 9 Khz a 300 Ghz. Instrumentos y medidas Estudio de impacto ambiental (EIA) Programa de adecuación medioambiental (PAMA) Autorización, ubicación, instalación y requisitos para la instalación de estaciones base radioeléctricas Plan de acondicionamiento territorial Plan de desarrollo urbano Régimen de infracciones Certificación de los límites máximos permisibles INICTEL

10 III. DIAGNÓSTICO NACIONAL PERUANO DE LAS RNI DE LOS SERVICIOS DE TELECOMUNICACIONES
INICTEL

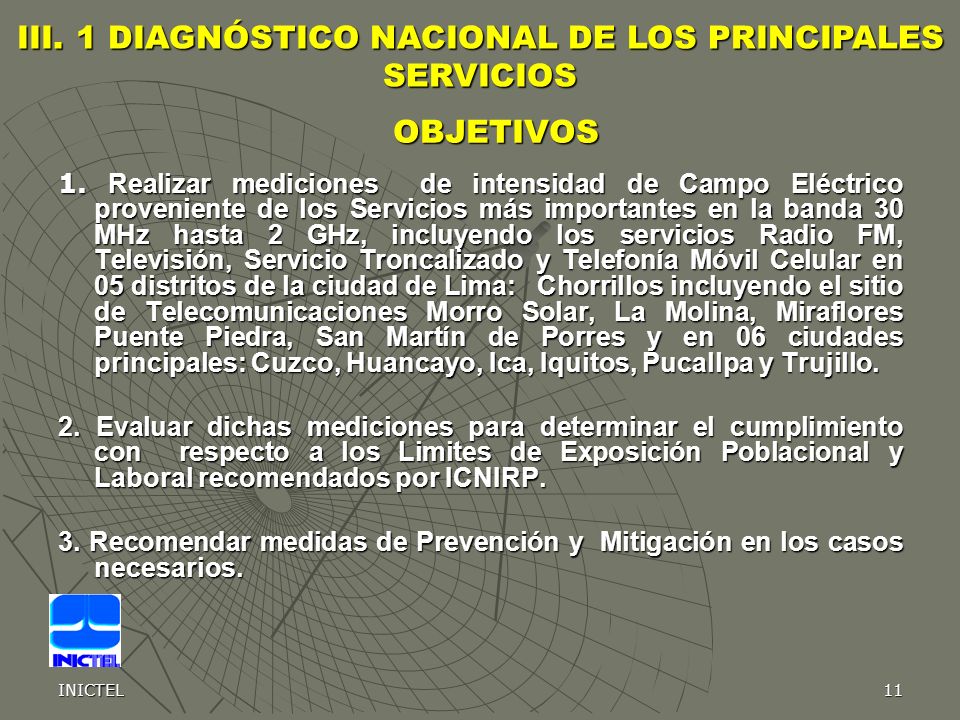

11 III. 1 DIAGNÓSTICO NACIONAL DE LOS PRINCIPALES SERVICIOS
OBJETIVOS 1. Realizar mediciones de intensidad de Campo Eléctrico proveniente de los Servicios más importantes en la banda 30 MHz hasta 2 GHz, incluyendo los servicios Radio FM, Televisión, Servicio Troncalizado y Telefonía Móvil Celular en 05 distritos de la ciudad de Lima: Chorrillos incluyendo el sitio de Telecomunicaciones Morro Solar, La Molina, Miraflores Puente Piedra, San Martín de Porres y en 06 ciudades principales: Cuzco, Huancayo, Ica, Iquitos, Pucallpa y Trujillo. 2. Evaluar dichas mediciones para determinar el cumplimiento con respecto a los Limites de Exposición Poblacional y Laboral recomendados por ICNIRP. 3. Recomendar medidas de Prevención y Mitigación en los casos necesarios. INICTEL

12 DISTRIBUCIÓN GEOGRÁFICA DE LOS PUNTOS DE MEDICIÓN
CIUDAD NÚMERO DE PUNTOS SELECCIONADOS Cusco 19 Huancayo 14 Ica 11 Iquitos 13 Lima-Chorrillos 39 Lima-La Molina 09 Lima-Miraflores 15 Lima-Puente Piedra 08 Lima-San Martín de Porres Pucallpa 10 Trujillo 21 TOTAL 174 INICTEL

13 Fig. 1 Esquema de Medición Tipo 1
METODOLOGÍA DE LA MEDICIÓN Equipo utilizado : Analizador de Espectros Analizador de Espectros: 9 KHz- 3GHz Antena Log- Periódica : 30 MHz MHz Computadora Portátil Pentium Fig. 1 Esquema de Medición Tipo 1 INICTEL

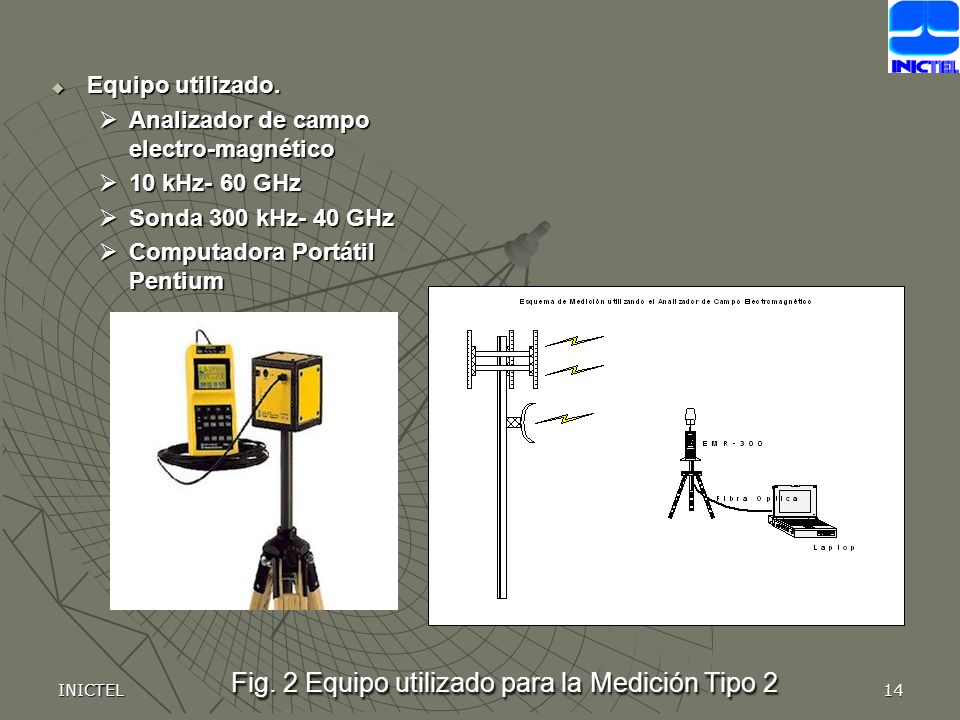

14 Fig. 2 Equipo utilizado para la Medición Tipo 2
Analizador de campo electro-magnético 10 kHz- 60 GHz Sonda 300 kHz- 40 GHz Computadora Portátil Pentium Fig. 2 Equipo utilizado para la Medición Tipo 2 INICTEL

15 RESULTADOS Gráfica 1 Cociente de Exposición Poblacional Máxima por Servicio para Lima, Cuzco, Huancayo, Ica, Iquitos, Trujillo INICTEL

16 RESULTADOS Gráfica 2 Comparación de Cocientes de Exposición Poblacional por Ciudades entre las Mediciones Tipo 1 y Tipo 2 INICTEL

17 RESULTADOS Gráfica 3. Coeficientes de Exposición Poblacional Promedio por Servicio para Lima, Cuzco, Huancayo, Ica, Iquitos, Trujillo INICTEL

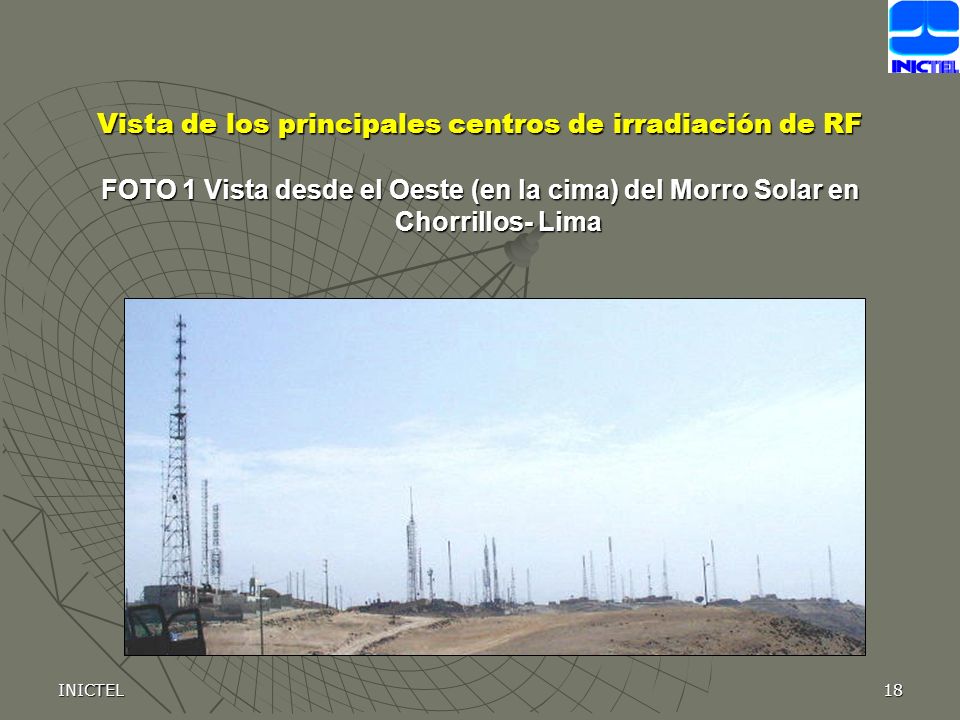

18 Vista de los principales centros de irradiación de RF
FOTO 1 Vista desde el Oeste (en la cima) del Morro Solar en Chorrillos- Lima INICTEL

19 FOTO 2 Vista del lado Sur del Morro Solar en Chorrillos- Lima
INICTEL

20 III. 2 EVALUACIÓN DE LA RADIODIFUSIÓN SONORA AM- OM
El INICTEL por encargo del MTC ha realizado mediciones de estaciones de radio OM en Lima y Cuzco. En las gráficas 4 y 5 se muestran algunos resultados de la evaluación de las mismas INICTEL

21 RESULTADOS Gráfico 4 Intensidad de Campo Eléctrico Máximo para todas las Estaciones medidas en las diferentes distancias (%) 829.20 509.77 278.05 48.71 25.20 24.85 13.60 100 200 300 400 500 600 700 800 900 2 10 20 50 80 150 Distancia de medición (m) Campo Eléctrico / LMP (%) INICTEL

22 diferentes distancias Distancia de medición (m)
RESULTADOS Gráfico5. Intensidad de Campo Magnético Promedio para todas las Estaciones medidas en las diferentes distancias 0.500 0.4572 0.400 0.300 Campo Magnético (A/m) 0.200 0.1331 0.100 0.0741 0.0251 0.0234 0.0181 0.0124 0.000 2 10 20 50 80 100 150 Distancia de medición (m) INICTEL

23 III. 3 EVALUACIÓN DE LAS COMUNICACIONES MÓVILES A NIVEL NACIONAL
El INICTEL ha realizado mediciones en 140 estaciones bases de los tres operadores móviles que brindan el servicio en nuestro país, totalizando 380 puntos de medición para los servicios móviles en las bandas 800 MHz y MHz . INICTEL

24 INICTEL

25 INICTEL

26 INICTEL

27 la distancia en la EB - UNIV. SAN MARTIN
Gráfico 5. Comportamiento del Cociente de Exposición Poblacional con respecto a la distancia en la EB - UNIV. SAN MARTIN 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 20 40 60 80 100 120 140 160 180 Distancia de medición Cociente de Exposición Poblacional (%) Max. Max. Av. INICTEL

28 Gráfico 6 Cociente de Exposición Poblacional Promedio por Servicios 0.600 0.500 (%) 0.400 Cociente de Exposición Poblacional 0.300 0.200 0.100 0.000 TV VHF FM TV UHF NEXTEL TELEFONICA C. MOVILES TIM (2-13) (88-108)Mhz ( )Mhz ( ) MHz ( ) MHz ( ) MHz ( ) MHz Servicios INICTEL

29 Gráfico 7 Cociente de Exposición Poblacional Máximo por Servicios 4.0 3.5 (%) 3.0 2.5 Cociente de Exposición Poblacional 2.0 1.5 1.0 0.5 0.0 TV VHF FM TV UHF NEXTEL TELEFONICA C. MOVILES TIM (2-13) (88-108)Mhz ( )Mhz ( ) MHz ( ) MHz ( ) MHz ( ) MHz Servicios INICTEL

30 EVALUACIÓN DE LOS TELÉFONOS MÓVILES
Utilizando el listado de equipos homologados del Ministerio de Transportes y Comunicaciones se definió la lista teléfonos móviles utilizados en el Perú que totalizan 367 y haciendo uso de información de paginas web internacionales como y entre otras se consiguió los valores de la Tasa de Absorción Específica (SAR) de los teléfonos móviles utilizados en el Perú y se cálculo el cociente de exposición para un total de 205 teléfonos móviles. INICTEL

31 Los niveles de exposición máximos provocados por los teléfonos móviles son mucho mayores que los de las estaciones bases Todos los teléfonos móviles autorizados para ser utilizados en el Perú cumplen con los límites máximos permisibles para el SAR especificado por ICNIRP. Los cocientes de exposición listados son los máximos obtenibles del equipo. Para establecer un enlace en la mayoría de los casos solo es necesario una muy pequeña parte del máximo pues el teléfono móvil esta diseñado para trabajar con la potencia mínima necesaria para alcanzar la red móvil. INICTEL

32 INICTEL

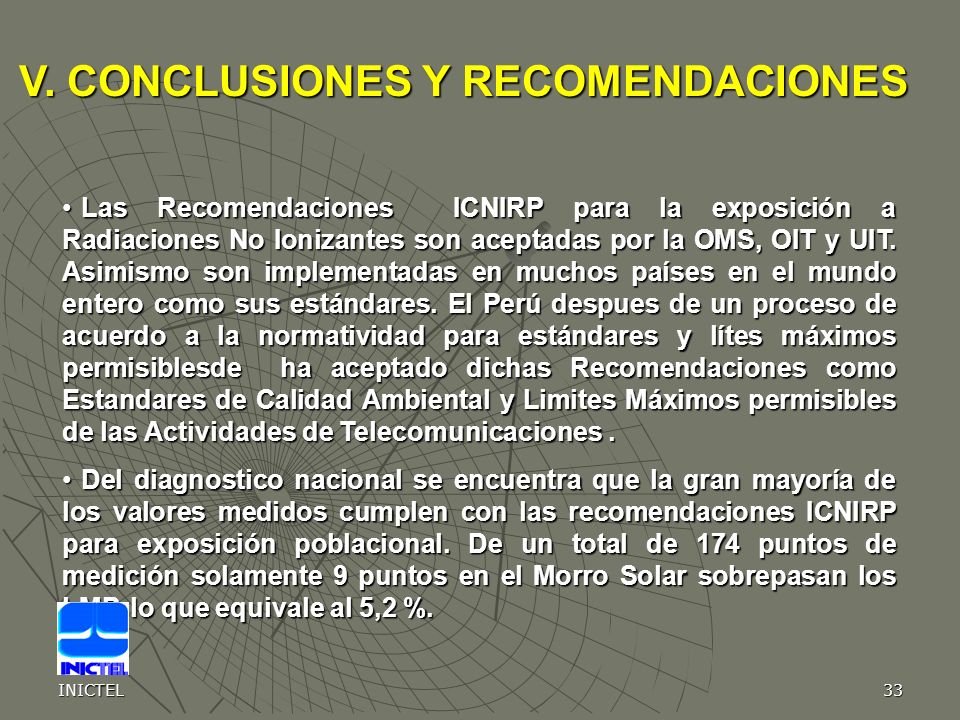

33 V. CONCLUSIONES Y RECOMENDACIONES
Las Recomendaciones ICNIRP para la exposición a Radiaciones No Ionizantes son aceptadas por la OMS, OIT y UIT. Asimismo son implementadas en muchos países en el mundo entero como sus estándares. El Perú despues de un proceso de acuerdo a la normatividad para estándares y lítes máximos permisiblesde ha aceptado dichas Recomendaciones como Estandares de Calidad Ambiental y Limites Máximos permisibles de las Actividades de Telecomunicaciones . Del diagnostico nacional se encuentra que la gran mayoría de los valores medidos cumplen con las recomendaciones ICNIRP para exposición poblacional. De un total de 174 puntos de medición solamente 9 puntos en el Morro Solar sobrepasan los LMP, lo que equivale al 5,2 %. INICTEL

34 CONCLUSIONES Y RECOMENDACIONES

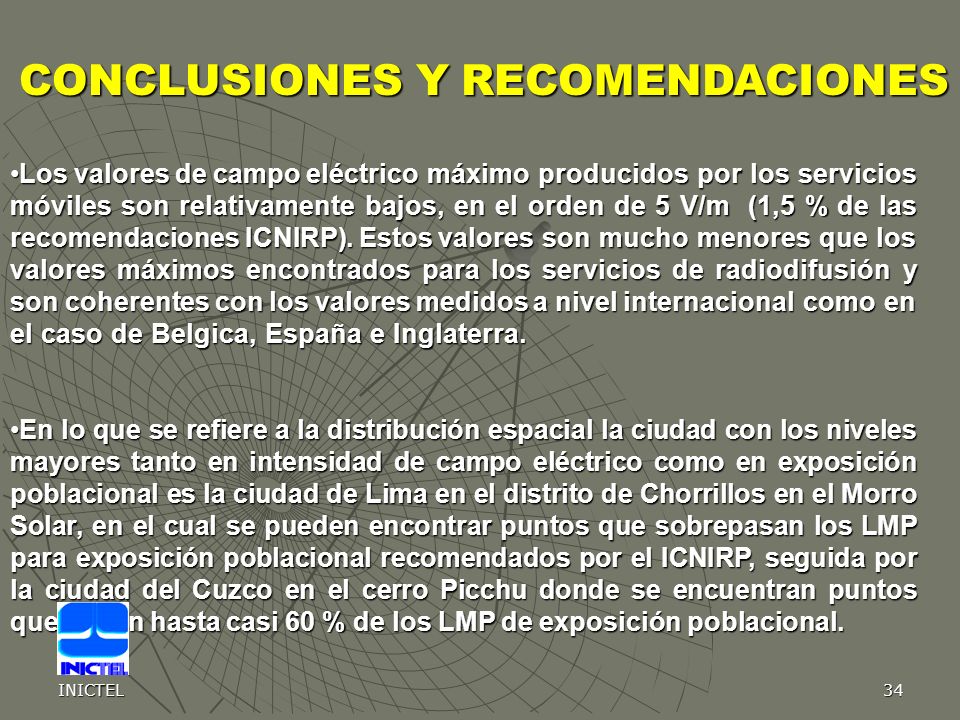

Los valores de campo eléctrico máximo producidos por los servicios móviles son relativamente bajos, en el orden de 5 V/m (1,5 % de las recomendaciones ICNIRP). Estos valores son mucho menores que los valores máximos encontrados para los servicios de radiodifusión y son coherentes con los valores medidos a nivel internacional como en el caso de Belgica, España e Inglaterra. En lo que se refiere a la distribución espacial la ciudad con los niveles mayores tanto en intensidad de campo eléctrico como en exposición poblacional es la ciudad de Lima en el distrito de Chorrillos en el Morro Solar, en el cual se pueden encontrar puntos que sobrepasan los LMP para exposición poblacional recomendados por el ICNIRP, seguida por la ciudad del Cuzco en el cerro Picchu donde se encuentran puntos que llegan hasta casi 60 % de los LMP de exposición poblacional. INICTEL

35 CONCLUSIONES Y RECOMENDACIONES

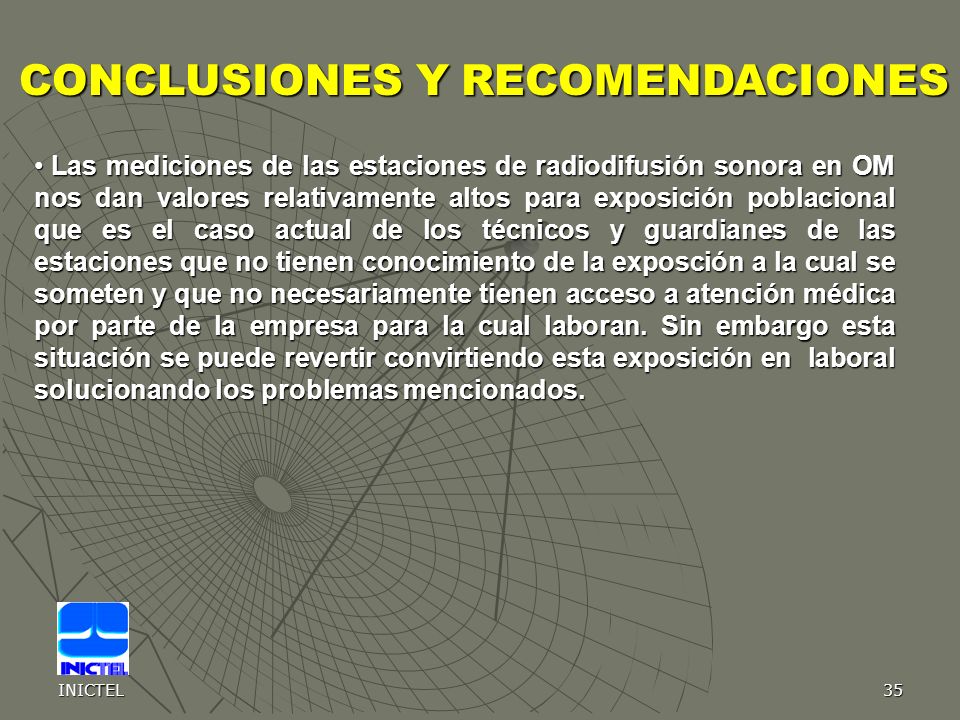

Las mediciones de las estaciones de radiodifusión sonora en OM nos dan valores relativamente altos para exposición poblacional que es el caso actual de los técnicos y guardianes de las estaciones que no tienen conocimiento de la exposción a la cual se someten y que no necesariamente tienen acceso a atención médica por parte de la empresa para la cual laboran. Sin embargo esta situación se puede revertir convirtiendo esta exposición en laboral solucionando los problemas mencionados. INICTEL

36 CONCLUSIONES Y RECOMENDACIONES
A la luz del conocimiento actual, la evaluación del riesgo de las estaciones base de comunicaciones móviles, tomando en cuenta las investigaciones de los efectos realizados por el Proyecto Internacional CEM de la OMS y las mediciones realizadas por diversos países a nivel mundial da como resultado que el riesgo es no significativo; sin embargo con respecto a los teléfonos moviles es necesario hacer un seguimiento muy cercano de los estudios que se vienen realizando a nivel mundial especialmente aquellos realizados en el marco del Proyecto Internacional Campos Electromagnéticos y aplicar políticas de precaución INICTEL

37 CONCLUSIONES Y RECOMENDACIONES
En los edificios donde se instalan estaciones móviles distribuidas se recomienda colocar cercas que eviten el acceso a las cercanía de las antenas. Adicionalmente al problema de la percepción de las RNI, la instalación de las estaciones bases implica otros impactos ambientales, que deben ser tomados en cuenta, como son el impacto visual, sobrepeso en la estructura del inmueble, y otros. En este sentido se recomienda hacer co-ubicación de las estaciones de los servicios móviles, ya que no se desmejora el cumplimiento de las normas ICNIRP, pero si se mejorarían algunos aspectos del impacto ambiental. INICTEL

38 CONCLUSIONES Y RECOMENDACIONES
En términos generales el problema de las radiaciones no-ionizantes de las telecomunicaciones en el Perú, básicamente es un problema de percepción de riesgo. Para el manejo de la alarma social se recomienda mantener una campaña masiva de difusión del tema de las RNI con el objetivo de evitar las falsas percepciones de riesgo, aplicar políticas de precaución coherentes con la probabilidad y magnitud del posible daño. Finalmente se recomienda la formación de un grupo interdisciplinario de expertos en RNI que puedan emitir opinión confiable y asesorar al público en general y al gobierno INICTEL

39 MUCHAS GRACIAS INICTEL
