1 Almacenamiento secundario Disco Duro (Hard Disk)
Infografía Almacenamiento secundario Disco Duro (Hard Disk) Oscar Wilson Mendoza Martínez Mgr en Tecnología Educativa y Medios Audiovisuales DIEGO MEDINA ORJUELA JOHAN ANDREY VASQUEZ ALEXANDER GUEVARA PEÑA

2 Controladora del Disco
Actuador Mecánico Brazo Motor del Brazo Cabeza Lectora Platos Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco Película Magnética Motor del Disco Sector de arranque Tabla de asignación de archivos Sector Placa de circuitos Cluster Directorio Raíz Terminal de datos SATA Jumper de configuración Conector de poder SATA Pista Copia de la FAT

3 ACTUADOR MECÁNICO Descripción
Es un motor que es impulsado por magnetismo y electricidad que se mueve a la velocidad de la luz, encargado de mover el brazo con la cabeza lectora desde el centro del disco hasta los extremos. Hay 2 tipos de actuadores: Stepper motor actuators Voice coil actuators El Stepper Motor es un motor eléctrico que se mueve de una posición a otra gracias a unos dispositivos mecánicos. El Voice Coil usa una señal del disco para determinar la posición de los cabezales y moverlos a dónde sea necesario. No tiene unas posiciones fijas. ACTUADOR MECÁNICO

4 MOTOR DEL BRAZO Descripción
Es un pequeño eje que le permite la posibilidad al brazo de moverse por efecto del actuador mecánico, también mantiene al disco distante de los platos, pero esta distancia es minúscula, del grosor de un cabello.

5 BRAZO Descripción Es el encargado de mover los cabezales sobre el disco hasta llegar a la pista adecuada, donde esperan que los sectores correspondientes giren bajo ellos para ejecutar de manera efectiva la lectura/escritura. EL brazo del disco duro se mueve a una velocidad hasta de 60 veces por segundo sosteniendo la cabeza lectora.

6 CABEZA LECTORA Descripción Descripción
Están ensambladas en pila, estas están construidas con ferrita que es un material supremamente costoso. Su función es con ordenes de la placa de circuitos leer datos o grabarlos en la película magnética, La mayoría de los discos duros incluyen una cabeza de lectura/escritura a cada lado del plato o disco, pero hay algunos discos de alto desempeño tienen dos o mas cabezas sobre cada que tienen dos o más cabezas sobre cada superficie esto de manera que cada cabeza atienda la mitad del disco reduciendo la distancia del desplazamiento radial. . Descripción

7 CONTROLADORA DEL DISCO
Descripción Es la parte lógica que gobierna administra y controla la información para manejar todos los dispositivos mecánicos del disco duro. Este dispositivo envía la información que necesita la computadora para interpretar los comandos que se soliciten, esta transferencia de información que recibe y transmite a la unidad de disco consiste en diversos comandos, basados en los caracteres de control ASCII . Descripción

8 PLATO Descripción El disco duro está compuesto por uno o varios platos en los cuales se almacena la información. . Estos platos o discos están elaborados de aluminio o vidrio recubiertos en su superficie por un material ferromagnético apilados alrededor de un eje que gira gracias a un motor, a una velocidad muy rápida. El diámetro de los platos oscila entre los 5cm y 13 cm. .

9 MOTOR DE DISCO Descripción
Es un motor eléctrico que hace rotar el plato del disco duro a mas a una velocidad constante controlada por la placa de circuitos. La velocidad de giro de este motor es fundamental en el desempeño del disco, ya que se podrá almacenar o leer información más rápido lo cual disminuye el tiempo de acceso. .

10 PLACA DE CIRCUITOS Descripción
Que es donde se integran los componentes electrónicos del disco duro, ya sean procesadores, chips , contadores y demás componentes para el trabajo del mismo. Recibe las ordenes del ordenador y controla al disco. .

11 CONECTOR DE PODER SATA Descripción
. Descripción A través de este conector es que el disco duro recibe la alimentación de poder o corriente eléctrica para poder realizar el encendido y todas las operaciones necesarias para su funcionamiento.

12 TERMINAL DE DATOS SATA Descripción
. Descripción El conector SATA /SATA 2 es aquel conector usado en dispositivos de discos duros cuenta con 15 líneas de alimentación y son identificadas de la siguiente manera; 3 líneas de alimentación V33 (3.3 Volts), 3 líneas de alimentación V5 (5 Volts), 3 líneas de alimentación V12 (12 Volts), 4 líneas de alimentación GND (tierra), 1 línea de reserved (reservado).

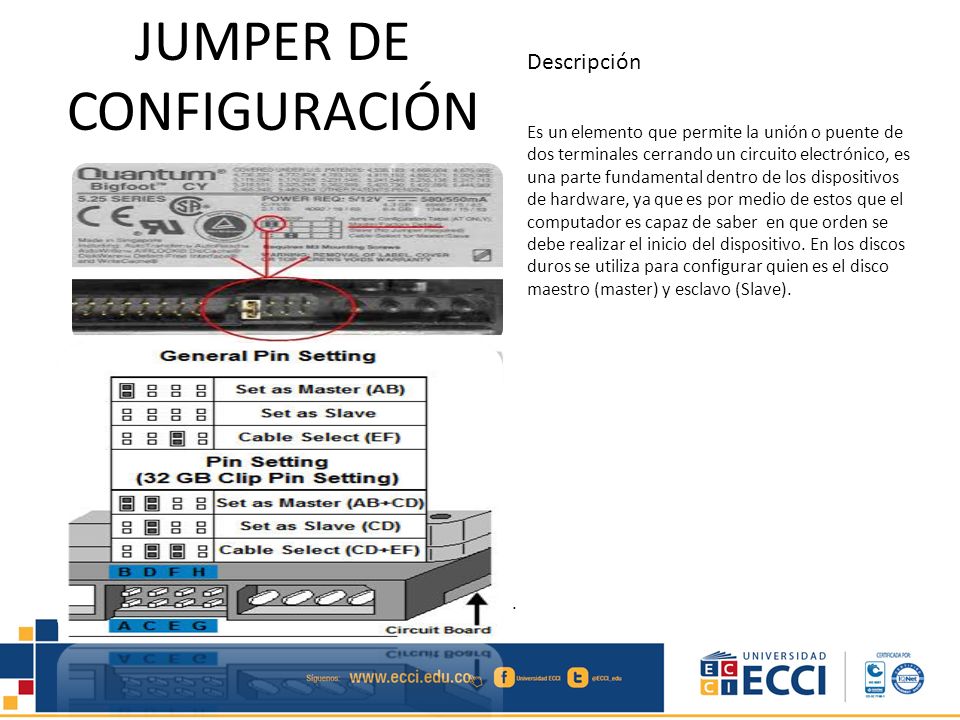

13 JUMPER DE CONFIGURACIÓN
. Descripción Es un elemento que permite la unión o puente de dos terminales cerrando un circuito electrónico, es una parte fundamental dentro de los dispositivos de hardware, ya que es por medio de estos que el computador es capaz de saber en que orden se debe realizar el inicio del dispositivo. En los discos duros se utiliza para configurar quien es el disco maestro (master) y esclavo (Slave).

14 PELICULA MAGNETICA Descripción
. Descripción Un disco magnético es una pieza metálica a la que se ha aplicado, por ambos lados, una película magnética que permite almacenar información Son millones de pistas magnéticas lo mas unidas posibles, divididas en pequeñas celdas que se encuentran sobre el plato del disco duro y cada una de estas celdas almacena un bit.

15 SECTOR . Descripción Es el lugar del plato donde se puede guardar una cantidad especifica de bits de la información o dato que se asigna al disco duro, puesto que la cantidad es asignable al momento de formatear un disco sele da un tamaño a la unidad de asignación. Para entender mejor su estructura este se puede diferenciar ya que cada disco tienes lenes radiales que se laman pistan y el espacio que se encuentra entre ellas es lo que conocemos como sector.

16 SECTOR DE ARRANQUE Descripción
. Descripción Primer sector de la partición maestra de un disco duro que ocupa 512 bytes. Contiene los comandos necesarios para iniciar la carga de un sistema operativo y también una tabla donde están definidas las particiones del disco. El MBR se almacena en el primer sector físico (Cilindro 0, Cabeza 0, Sector 1) de un disco duro.

17 PISTA . Descripción Son los circuitos en la película magnética del disco, en los cuales se almacenan los datos que son escritos por la cabeza lectora la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura. Cada pista está formada por uno o más Clúster.

18 CLUSTER . Descripción Esta se define como la unidad de asignación. Esta básicamente es la unión de varios sectores así formando al unidad mas pequeña de almacenamiento del disco duro. Puesto que cada archivo se graba en el plato este tiene diferentes partes y este necesita de algunas para poder albergar toda la información que contenga dicho dato.

19 COPIA DE LA FAT Descripción
. Descripción Aquí se lleva un registro de todos los archivos que se tiene en el disco pues es necesario tener esta copia ya que sirve para asegura que los datos que se tienen no se pierdan del todo ante una eventual perdida de datos, así quedando una alternativa para salvarlos. Pues todos estos archivos son muy importantes y siempre es necesario tenerles bajo una gran protección y cuidado. Pues al fin y al cabo algo puede fallar.

20 DIRECTORIO RÁIZ Descripción
. Descripción Es la parte del disco donde instalamos nuestra sistema operativo, tipo de archivo que almacena de forma jerárquica y ordenada todas las carpetas y sub carpetas.

21 TABLA DE ASIGNACION DE ARCHIVOS
. Descripción Conjunto de datos almacenados en la región FAT de un sistema de archivos tipo FAT y similares, se representa como una tabla de entradas, cada entrada especifica la información de los clúster, como la dirección, el orden de ejecución, indicador de fallas, escaneo de clúster vacíos.
