1 Sensores Inductivos y hall

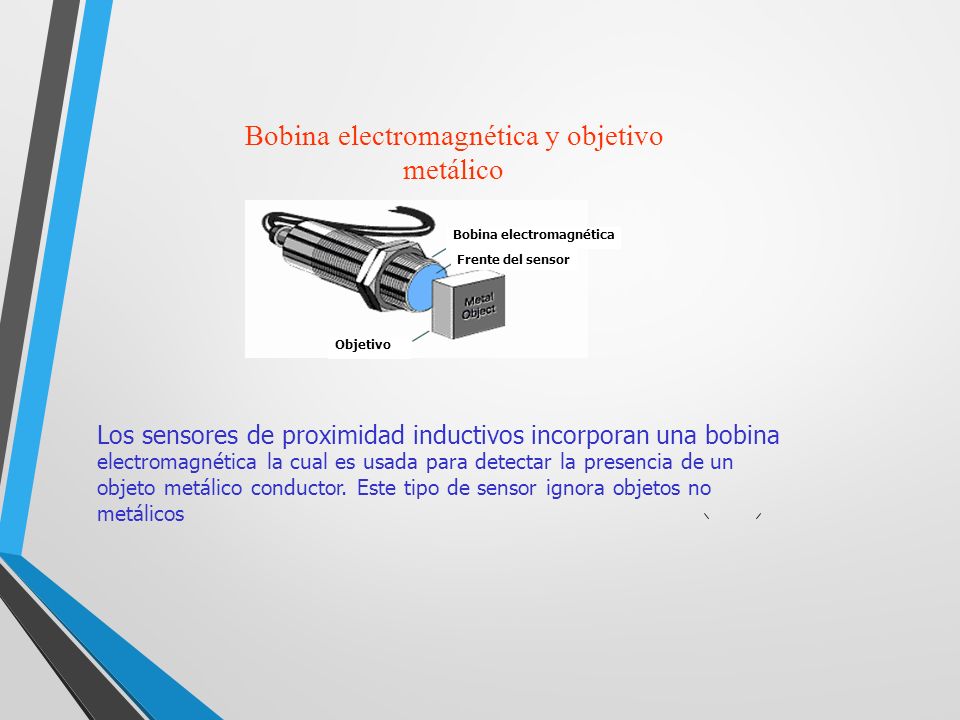

2 Bobina electromagnética y objetivo metálico Frente del sensor Los sensores de proximidad inductivos incorporan una bobina electromagnética la cual es usada para detectar la presencia de un objeto metálico conductor. Este tipo de sensor ignora objetos no metálicos Objetivo Bobina electromagnética

3 COMPONENTES DE UN SENSOR INDUCTIVO Campo Electromagnético Bobina oscilador Regulador de voltaje disparador salida A la carga

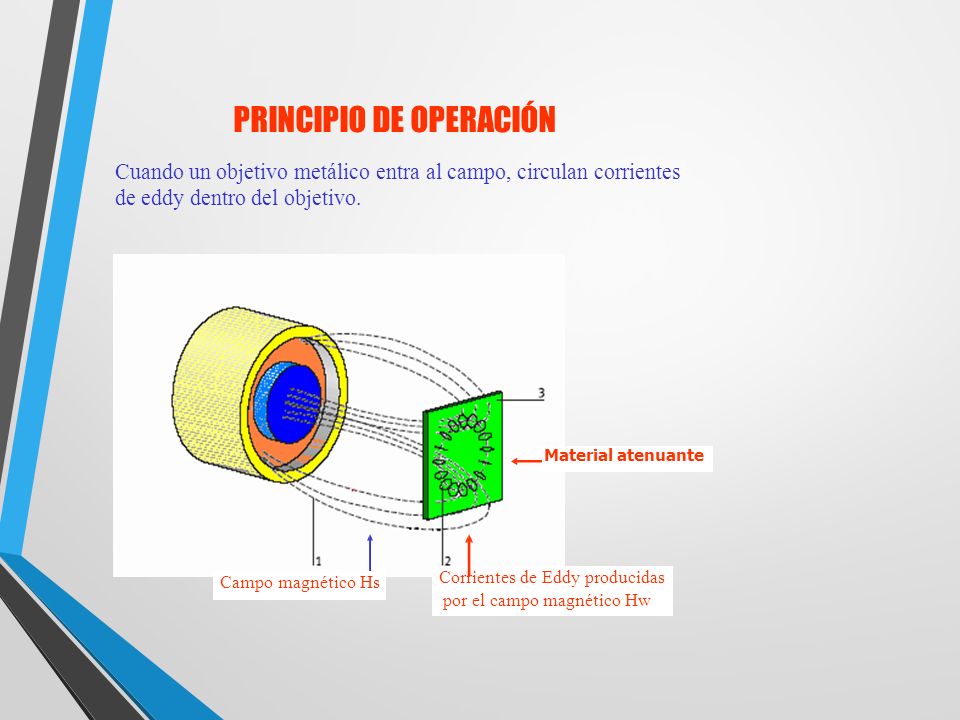

4 PRINCIPIO DE OPERACIÓN Cuando un objetivo metálico entra al campo, circulan corrientes de eddy dentro del objetivo. Campo magnético Hs Corrientes de Eddy producidas por el campo magnético Hw Material atenuante

5 Blindaje Los sensores de proximidad tienen bobinas enrolladas en núcleo de ferrita. Estas pueden ser blindadas o no blindadas. Los sensores no blindados generalmente tienen una mayor distancia de sensado que los sensores blindados. Sensor no blindado Sensor blindado

6 Sensores de proximidad Inductivos blindados Superficie de trabajo Blindaje Ferrita ‰ El núcleo de ferrita concentra el campo radiado en la dirección del uso. ‰ Se le coloca alrededor del núcleo un anillo metálico para restringir la radiación lateral del campo. ‰ Los sensores de proximidad blindados pueden ser montados al raz de metal, pero se recomienda dejar un espacio libre de metal abajo y alrededor de la superficie de sensado. Anillo metálico de blindaje Núcleo de ferrita

7 Sensores de proximidad Inductivos no blindados Ferrita ¾ Un sensor de proximidad no blindado no tiene el anillo de metal rodeando el núcleo para restringir la radiación lateral del campo. ¾ Los sensores no blindados no pueden ser montados al ras de un metal. ¾ Estos deben tener un área libre de metal alrededor de la superficie de sensado. Zona libre

8

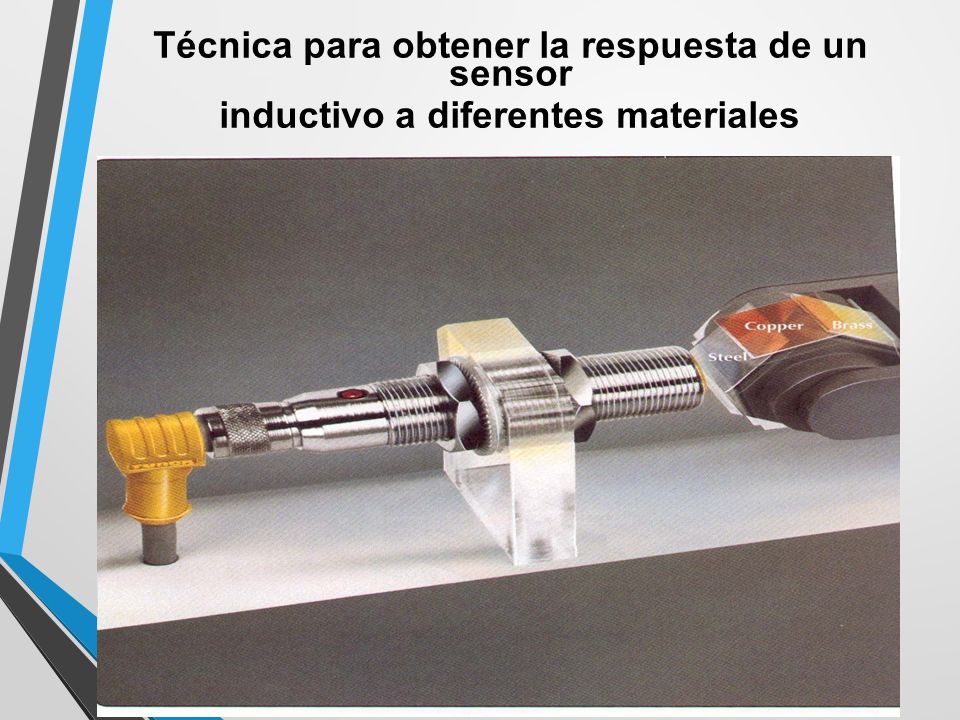

9 Técnica para obtener la respuesta de un sensor inductivo a diferentes materiales

10 MATERIAL DE OBJETIVO CUANDO EL MATERIAL A SER SENSADO NO ES DE ACERO DUCTIL, ES NECESARIO APLICAR UN FACTOR DE CORRECCION

11 El tamaño y forma de una curva de respuesta depende del interruptor de proximidad específico. La curva mostrada representa un tipo de interruptor de proximidad. Curva respuesta En este ejemplo, un objetivo a 0.45 mm aproximadamente del sensor hará que el sensor opere cuando el objetivo cubra el 25% de la cara del sensor. A 0.8 mm del sensor, el objetivo debe cubrir la cara completa del sensor.

12 Técnicas para medir la frecuencia máxima de conmutación de un sensor de proximidad objetivo Sensor de proximidad objetivo Disco en material no magnético ni conductor Sensor de proximidad

13 Algunos modelos de sensores inductivos Los sensores inductivos están disponibles en varios tamaños y configuraciones para apegarse a una gran variedad de requerimientos

14 Ejemplo de aplicación de los sensores inductivos Detección de ruptura de puntas de fresadora Detección de tornillos y tuercas para control de dirección y velocidad Detección de ruptura de brocas Detección de posición totalmente abiertas o cerradas de válvulas Detección de presencia de telas y tapas

15 Modelos de sensores de corriente directa Aunque hay el mercado algunos dispositivos de 2 hilos de corriente directa. Los modelos de sensores inductivos típicamente son de 3 o 4 hilos los cuales requieren una fuente de poder separadas. Algunos modelos usan conmutador, transistores NPN y otros usan transistores PNP Sensor DC de 2 hilos Sensor DC de 3 hilos Sensor DC de 4 hilos

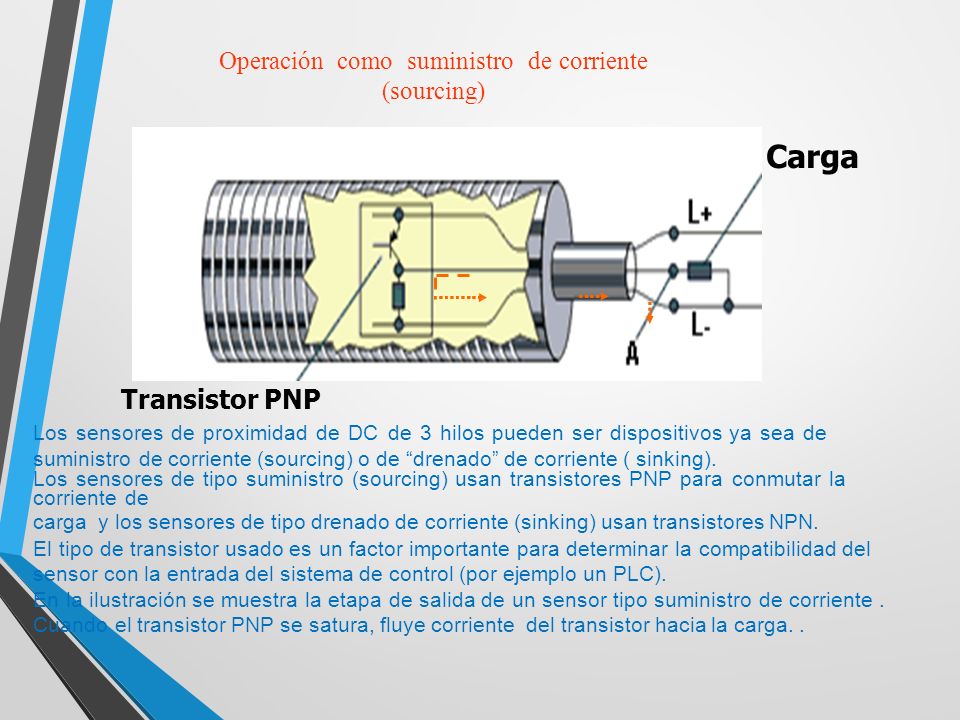

16 Operación como suministro de corriente (sourcing) Carga Transistor PNP Los sensores de proximidad de DC de 3 hilos pueden ser dispositivos ya sea de suministro de corriente (sourcing) o de “drenado” de corriente ( sinking). Los sensores de tipo suministro (sourcing) usan transistores PNP para conmutar la corriente de carga y los sensores de tipo drenado de corriente (sinking) usan transistores NPN. El tipo de transistor usado es un factor importante para determinar la compatibilidad del sensor con la entrada del sistema de control (por ejemplo un PLC). En la ilustración se muestra la etapa de salida de un sensor tipo suministro de corriente. Cuando el transistor PNP se satura, fluye corriente del transistor hacia la carga..

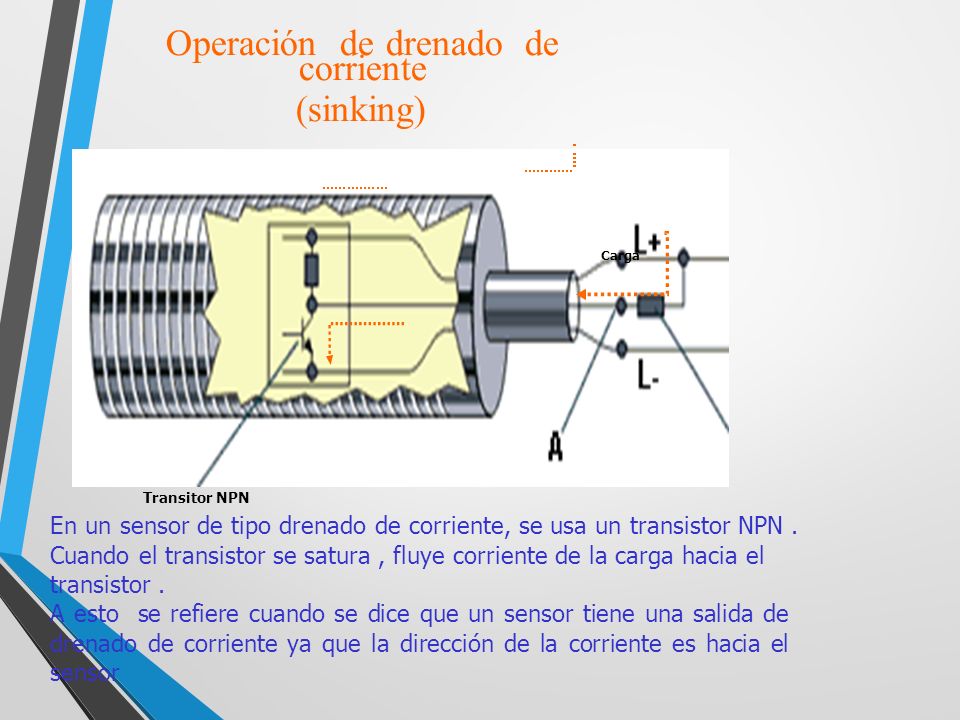

17 Operación de drenado de corriente (sinking) Carga Transitor NPN En un sensor de tipo drenado de corriente, se usa un transistor NPN. Cuando el transistor se satura, fluye corriente de la carga hacia el transistor. A esto se refiere cuando se dice que un sensor tiene una salida de drenado de corriente ya que la dirección de la corriente es hacia el sensor

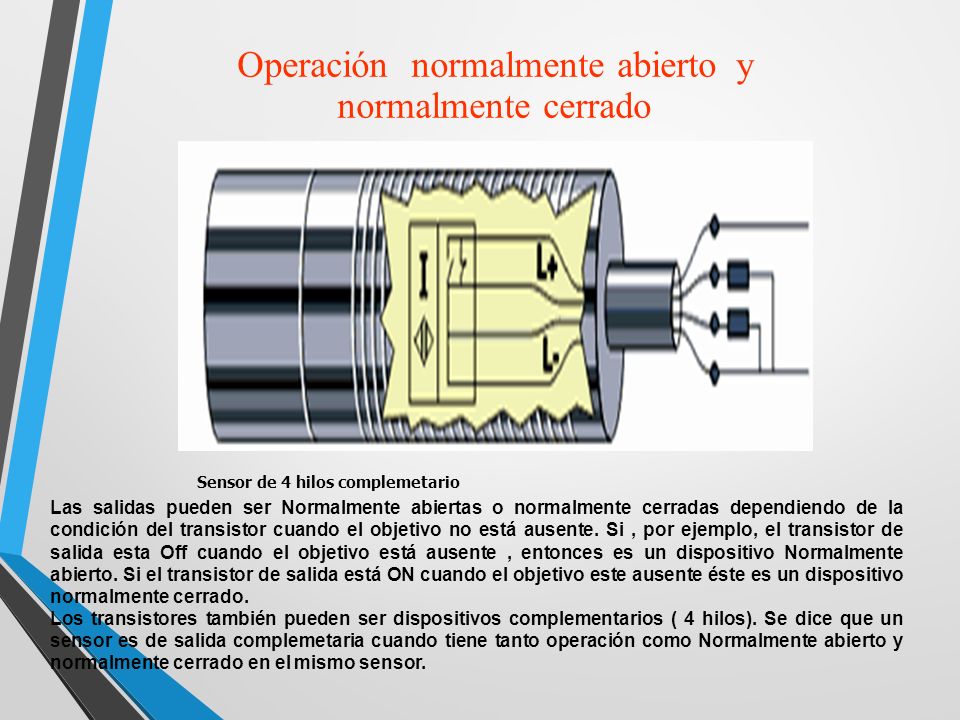

18 Operación normalmente abierto y normalmente cerrado Sensor de 4 hilos complemetario Las salidas pueden ser Normalmente abiertas o normalmente cerradas dependiendo de la condición del transistor cuando el objetivo no está ausente. Si, por ejemplo, el transistor de salida esta Off cuando el objetivo está ausente, entonces es un dispositivo Normalmente abierto. Si el transistor de salida está ON cuando el objetivo este ausente éste es un dispositivo normalmente cerrado. Los transistores también pueden ser dispositivos complementarios ( 4 hilos). Se dice que un sensor es de salida complemetaria cuando tiene tanto operación como Normalmente abierto y normalmente cerrado en el mismo sensor.

19 Símbolos estándard usados para los sensores de 3 hilos PNP contacto nomalmente abierto BN=Brown BK=Black BU= Blue PNP contacto nomalmente cerrado NPN contacto nomalmente abierto NPN contacto nomalmente cerrado

20 Símbolos estándard usados para los sensores de 2 hilos BN=Brow n BK=Black BU= Blue

21 ¿QUE ES UN SENSOR? Un sensor es un dispositivo capaz de detectar magnitudes físicas o químicas, llamadas variables de instrumentación y transformarlas en variables eléctricas.

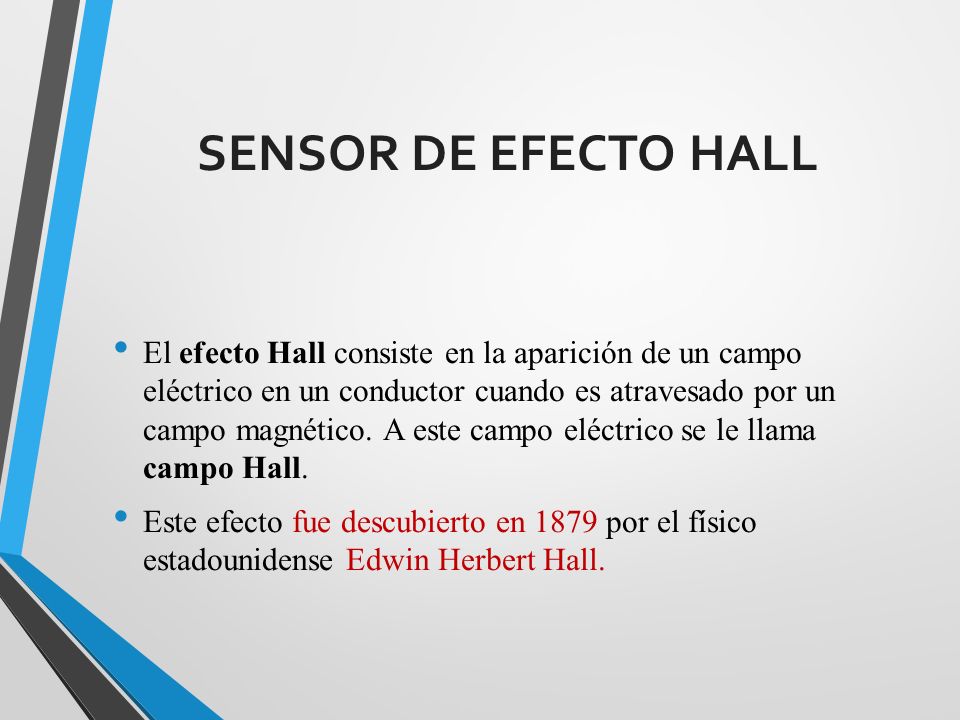

22 SENSOR DE EFECTO HALL El efecto Hall consiste en la aparición de un campo eléctrico en un conductor cuando es atravesado por un campo magnético. A este campo eléctrico se le llama campo Hall. Este efecto fue descubierto en 1879 por el físico estadounidense Edwin Herbert Hall.

23 APLICACIONES DE SENSORES HALL Una de las aplicaciones de los sensores por efecto Hall que más se ha instalado en la industria, en especial en la automotriz, es como reemplazo del sensor inductivo (basado en un imán permanente y una bobina).

24 Partes del sensor 1.- Caja de conexión eléctrica 2.- Imán permanente 3.- espiga polar 4.- Arrollamiento (bobina) 5.- Corona generadora de impulsos

25 Los sensores basados en efecto Hall constan de un elemento conductor o semiconductor y un imán. Cuando un objeto ferromagnético se aproxima al sensor, el campo que provoca el imán en el elemento se debilita. Así se puede determinar la proximidad de un objeto, siempre que sea ferromagnético.

26 Dado que en este caso el sensor, por estar implementado por un semiconductor, tiene la capacidad de poseer electrónica integrada, la señal que sale de los sensores por efecto Hall para uso como detectores de proximidad por lo general ya está amplificada y condicionada, de modo que su utilización es mucho más directa, fácil y económica. La señal es un onda cuadrada donde la velocidad de giro cambia y amplitud permanece constante
