IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El uranio desde el mineral hasta el reactor nuclear Modesto Montoya Instituto.

Presentaciones similares


Presentación del tema: "IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El uranio desde el mineral hasta el reactor nuclear Modesto Montoya Instituto."— Transcripción de la presentación:

1 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El uranio desde el mineral hasta el reactor nuclear Modesto Montoya Instituto Peruano de Energía Nuclear y Universidad Nacional de Ingeniería Congreso Iberoamericano y Peruano de Química 13 – 17 de octubre 2008

2 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

3 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El fenómeno de la fisión nuclear

4 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Escala temporal de la fisión

5 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

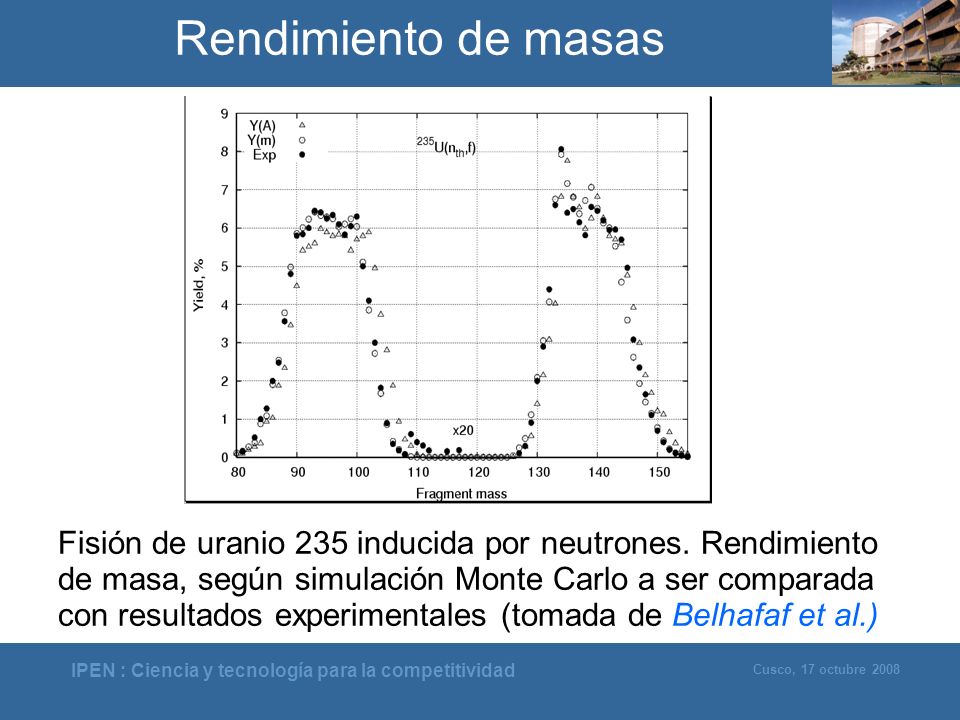

6 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Rendimiento de masas Fisión de uranio 235 inducida por neutrones. Rendimiento de masa, según simulación Monte Carlo a ser comparada con resultados experimentales (tomada de Belhafaf et al.)

7 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

8 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Multiplicidad neutrónica El promedio de neutrones emitidos de la fisión del 235 U como función de la masa primaria A ( ), y la masa del fragmento ( ) ambos como resultado de simulación Monte Carlo, a ser compa- rada con los resultados experimentales. () de Nishio et al.

9 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

10 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Energía cinética (Ek) promedio Resultados de simulación Monte Carlo de la energía promedio de fragmentos finales ( ) y fragmentos primarios, a ser compara- dos con los datos experimentales () tomados de Belhafaf et al..

11 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Desviación estándar de distribución Ek

12 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Aportes recientes Monte Carlo Simulation for fragment mass and kinetic energy distribution from neutron-induced fission of 235U, M. Montoya, E. Saettone, J. Rojas, Revista Mexicana de Física 53 (5) , octubre 2007 Effects of Neutron Emisión on Fragment Mass and Kinetic Energy Distribution from Thermal Neutron Induced Fission of 235U, M. Montoya, E. Saettone, J. Rojas, AIP Conf. Proc., October 26, 2007, Volume 947, pp , VII Latin American Symposium on Nuclear on Nuclear Physics and Applications.

13 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Aportes recientes Monte Carlo Simulation for fragment mass and kinetic energy distribution from neutron-induced fission of 233 U, M. Montoya, I. Lobato, J. Rojas, a ser publicado. Hemos calculado las configuraciones más compactas en la fisión del uranio 233 inducida por neutrones térmicos.

14 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

15 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Energía liberada en la fisión En cada fisión de un núcleo de uranio 235, la suma de las masas de los productos de fisión es menor que la masa del uranio 235. De acuerdo a la fórmula de Einstein E = mc 2, se calcula que la diferencia de masas es el del orden de 200 MeV de energía, la que se libera como energía cinética de los fragmentos y de la radiación y partículas emitidas. Eso significa que la energía liberada por un kg de uranio 235 es equivalente a la liberada por toneladas de carbón.

16 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

17 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El mineral de uranio debe ser procesado para obtener la pasta amarilla un concentrado de óxidos de uranio. El uranio natural contiene 99.3% de U 238 y 0.7% de U 235 Obtención del uranio 235

18 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 El enriquecimiento por entrifugadoras de gas se basa en el hecho que en rotación los elementos pesados se alejan del centro de rotación, lo que permite separalos de los livianos. El U 238 se separa del U 235. Enriquecimiento por centrifugación

19 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Se hace pasar un gas de compuesto de uranio a través de membranas porosas. Se requiere miles de membranas. Las plantas de enriquecimiento son grandes. Enriquecimiento por difusión gaseosa

20 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Atomic vapor laser isotope separation (AVLIS) Determinadas longitude de onda son abosrbidas por el uranio 235, ionizándolo, lo que permite separlo del uranio 238. Enriquecimiento por difusión gaseosa

21 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

22 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Aplicaciones de fisión nuclear: reacción en cadena

23 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Los neutrones emitidos por los fragmentos de fisión de uranio 235 en una barra de combustible son moderados en el agua (entre las barras de combustible) para que puedan fisionar núcleos de uranio 235 de otras barras de combustible y mantener la reacción en cadena. Moderación de neutrones

24 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 En Gabón, Africa, quedan los residuos radiactivos de un reacción de fisión natural que ocurrió hace millones de años. Reacción en cadena natural de fisión

25 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

26 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 La energía liberada en la fisión nuclear calienta un fluido para generar energía eléctrica, la que es transmitida a la red eléctrica. Debido al calentamiento global por quema de combustible fósil, se ha reactivado el interés por la energía nuclear. Reactores de potencia eléctrica

27 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Reactores de agua presurizada (PWR): Un circuito primario de en- friamiento y un secundario hacia la turbina. 80 – 100 tons de uranio enriquecido. Agua 325 C a 150 atms. El agua es moderador: si se evapora, el reactor para. Tipos de reactores: (PWR)

28 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Reactores de agua hirviendo (BWR): Similar al PWR, pero con un circuito de enfriamiento de agua 285 C y a 75 atms. 12 – 15% de agua como vapor en la parte superior del núcleo. 140 tons de uranio enriquecido. Tipos de reactores: (BWR)

29 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Desarrollado los 50s por Canadá: Combustible de uranio natural (0.7 uranio 235). Refrigerado y moderado por agua pesada a 290 C y alta presión. Tiene circuito primario y circuito secundario. Reactor de agua pesada presurizada (PHWR o CANDU)

30 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Agua hierve a 290 C. Uranio ligeramente enriquecido. Usado para producir plutonio. Cuando sube la tempera-tura del agua y se convierte en vapor, pero grafito sigue moderando y aumenta potencia. Reactor RBMK

31 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Esquema de presentación 1. La fisión del uranio Distribución de masas de los fragmentos de fisión 3. Multiplicidad neutrónica 4. Energía cinética de los fragmentos de fisión. 5. Energía liberada en la fisión. 6. Obtención del uranio Reacción en cadena y principios del reactor nuclear. 8. Reactor de potencia. 9. Reactor de investigación. 10. Conclusiones

32 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Los haces de neutrones de un reactor de investigación son usados para estudiar las propiedades de materiales. Reactores de investigación

33 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Conclusiones Las mayores aplicaciones actuales de la fisión nuclear del uranio son los reactores nucleares de potencia y los reactores nucleares de investigación. La amenaza de del calentamiento global generada por la quema de combustibles fósiles ha reimpulsado el interés en los reactores nucleares de potencia y en la investigación de la fisión nuclear. En el Perú se investiga aspectos de la dinámica de la fisión nuclear.

34 IPEN : Ciencia y tecnología para la competitividad Cusco, 17 octubre 2008 Contacts: Telf ext Instituto Peruano de Energía Nuclear
