1 Infografía Placa Base Daniel Guáqueta Yhermi Mejía Jenny Montes

2 Terminales eléctricas Terminales eléctricas
Chip Set “Z97” Bahías de memoria RAM SATA 6.0 Gb/s Ports Terminales eléctricas Memoria CMOS Ranura PCIe 3.0 Procesador USB BIOS Flashback Memoria Caché (L2) HDMI PS/2 Audio DTS Support USB 2.0 USB 3.0 Dual-Band WI-FI+BT4.0 VGA Puerto de LAN finalizar

3 Chip Set “Z97” El chisept diseñado para la placa base tiene un diseño el cual nos soporta INTEL de cuarta y quinta generación de “Core ™ i7 / i5 / Core ™ / Core ™ i3 Pentium ® / Celeron ®” Lo cual los procesadores tiene la características que el usuario necesite y tiene usa propio sistema de manejo con INTEL. Volver a placa base

4 El SATA (Serial Advanced Technology Attachment) el cual es un puerto de los datos de la placa base ay los dispositivos del almacenamiento . En el SATA 6.0GB/S podemos encontrar que tiene una velocidad de transferencia de datos de 10 Gb/s en los dos carriles PCIE 2.0, con una resolución de ancho de banda de 55MB/S que se acerca al punto de saturación de SATA 6Gb/S y compatible con dos unidades SATA, estándar para conexión de la conectividad de la próxima generación. SATA 6.0 Gb/s Ports Volver a placa base

5 La memoria CMOS (complementary metal-oxide-semiconductor) es la cual almacena información sobre la configuración del sistema , el cual necesita la memoria ROM para almacenar de forma permanente aunque se apague el equipo. La memoria que requiere muy poca energía para mantener los datos y se carga con una batería muy pequeña y recargable en la tarjeta madre. Memoria CMOS Volver a placa base

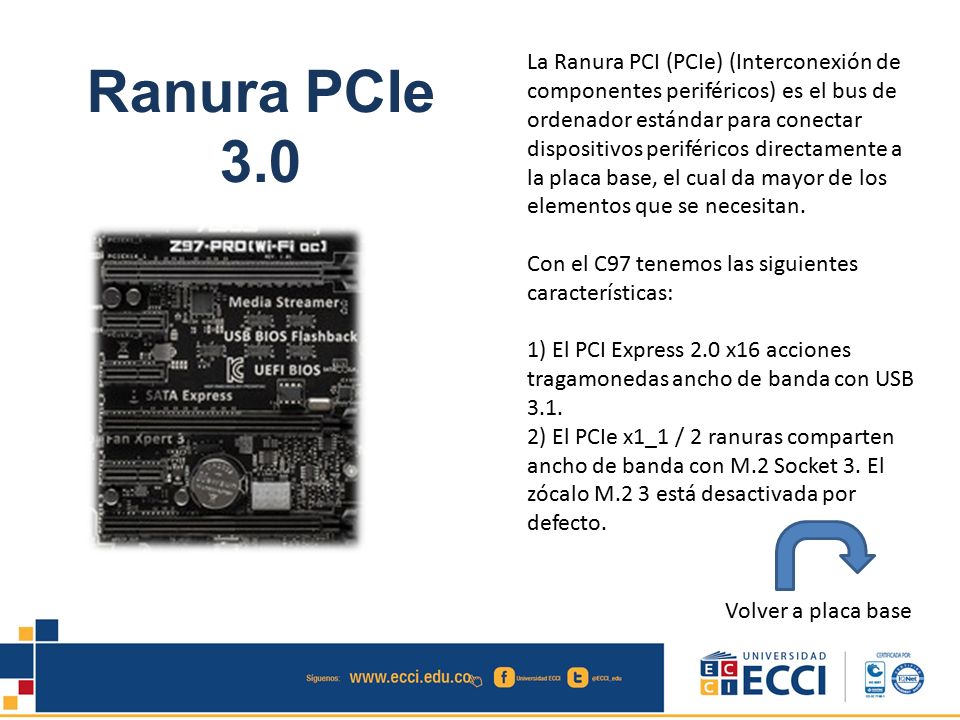

6 La Ranura PCI (PCIe) (Interconexión de componentes periféricos) es el bus de ordenador estándar para conectar dispositivos periféricos directamente a la placa base, el cual da mayor de los elementos que se necesitan. Con el C97 tenemos las siguientes características: 1) El PCI Express 2.0 x16 acciones tragamonedas ancho de banda con USB ) El PCIe x1_1 / 2 ranuras comparten ancho de banda con M.2 Socket 3. El zócalo M.2 3 está desactivada por defecto.  Ranura PCIe 3.0 Volver a placa base

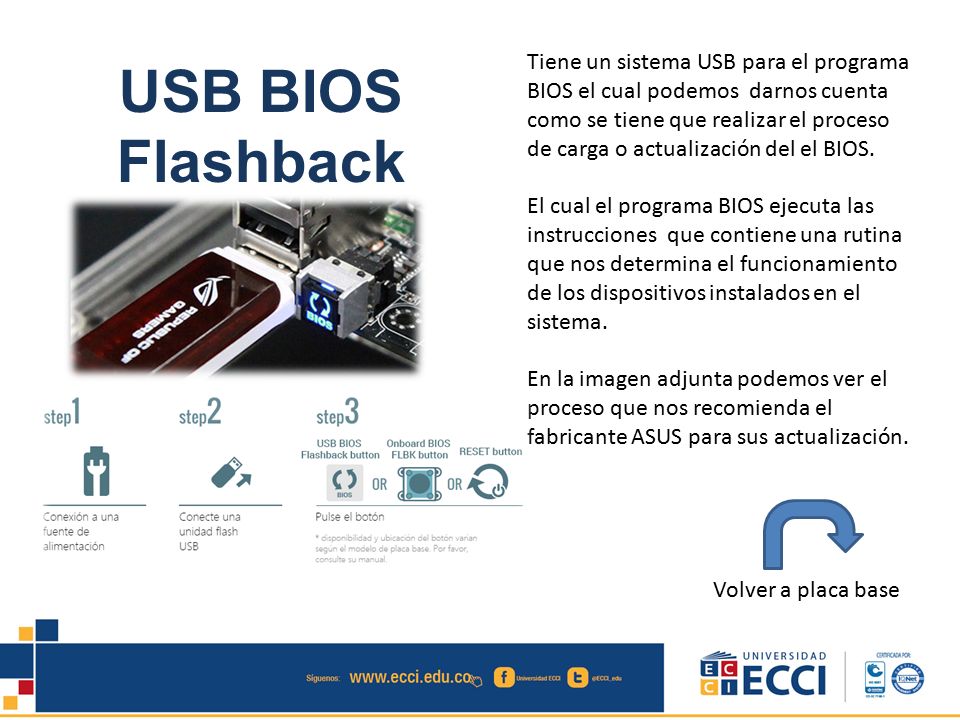

7 Tiene un sistema USB para el programa BIOS el cual podemos darnos cuenta como se tiene que realizar el proceso de carga o actualización del el BIOS. El cual el programa BIOS ejecuta las instrucciones que contiene una rutina que nos determina el funcionamiento de los dispositivos instalados en el sistema. En la imagen adjunta podemos ver el proceso que nos recomienda el fabricante ASUS para sus actualización. USB BIOS Flashback Volver a placa base

8 Memoria Caché (L2) Descripción Volver a placa base
La memoria Caché L2 tiene incorporado los microprocesadores la cual hace un puente entre el procesador y la memoria RAM, de manera que los datos más utilizados se encentren al instante y acelere el rendimiento del ordenador. Memoria Caché (L2) Volver a placa base

9 Procesador El zócalo (Socket) para el proceso se encuentra en la placa base, en el cual se puede insertar el procesador el cual en este caso la placa base soporta INTEL de cuarta y quinta generación con un paquete LGA1150, con la memoria y controladores PCI Express integrado para apoyar la salida de gráficos a bordo con chip dedicados, la información suministrada por el fabricante. Volver a placa base

10 Terminales eléctricas
Los conectores de poder esta divididos en varias como son el conector ATX20-24 pines. Este conector tiene la función de energizar todo el sistema eléctrico de la placa base con el objetivo de distribuir el voltaje adecuado a cada uno de sus componentes, Teniendo en cuenta que esta palca base tiene otra entrada de voltaje diseñada por el fabricante para su energizar independiente los componente de gráficos. Volver a placa base

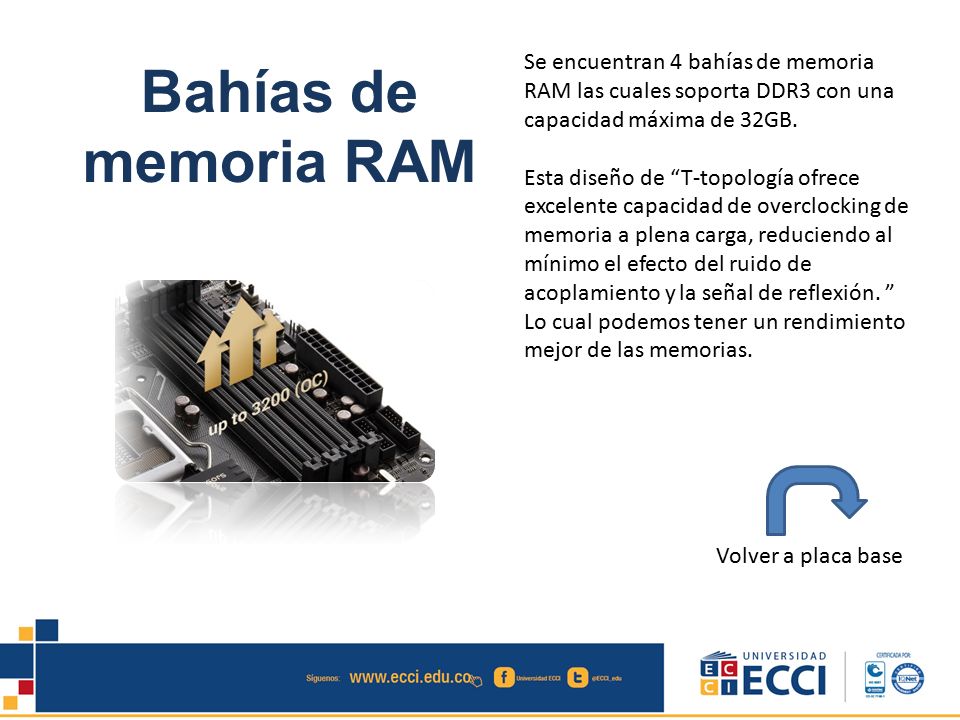

11 Se encuentran 4 bahías de memoria RAM las cuales soporta DDR3 con una capacidad máxima de 32GB.
Esta diseño de “T-topología ofrece excelente capacidad de overclocking de memoria a plena carga, reduciendo al mínimo el efecto del ruido de acoplamiento y la señal de reflexión. ” Lo cual podemos tener un rendimiento mejor de las memorias. Bahías de memoria RAM Volver a placa base

12 Audio DTS (Digital Theater Systeam / Sound / Surround) el cual tiene un sistema digital de codificación de 6 canales independientes de audio con una frecuencia de 48kHZ a 96KHZ. A continuación adjunto información dada por el fabricante ASUS. “Realtek® ALC1150 de 8 canales de alta definición CODEC de audio que ofrece Crystal Sound 2  - Compatible con: Jack-detección, Multi-streaming, Panel frontal MIC Jack-de reasignación de tareas  - Alta calidad 112 dB SNR salida de reproducción de música y 104 dB SNR grabación de entrada” Audio DTS Support Volver a placa base

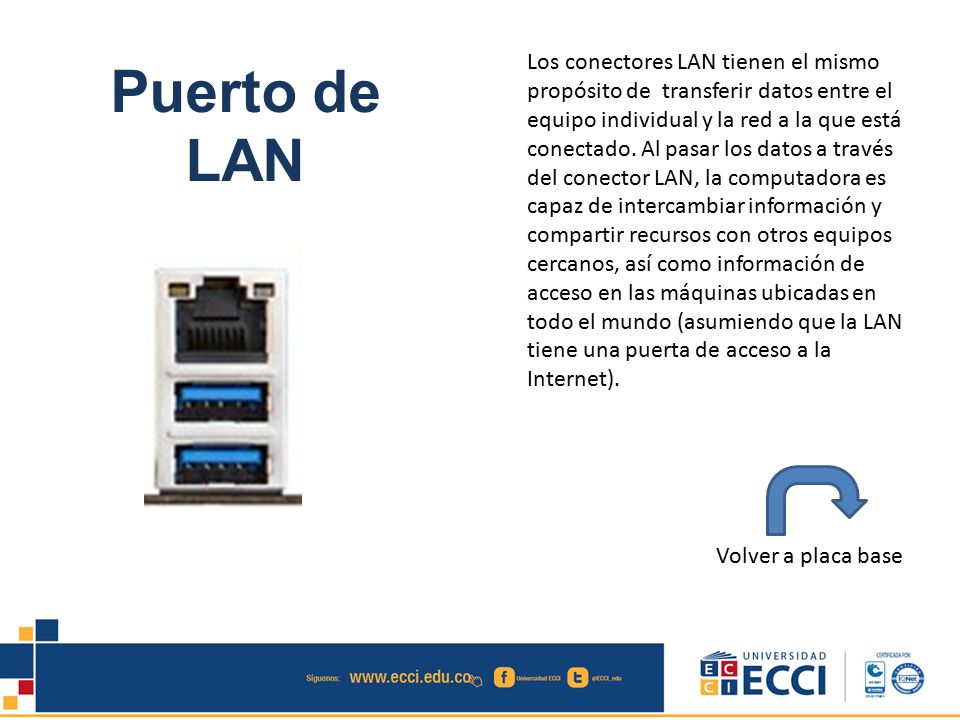

13 Los conectores LAN tienen el mismo propósito de transferir datos entre el equipo individual y la red a la que está conectado. Al pasar los datos a través del conector LAN, la computadora es capaz de intercambiar información y compartir recursos con otros equipos cercanos, así como información de acceso en las máquinas ubicadas en todo el mundo (asumiendo que la LAN tiene una puerta de acceso a la Internet). Puerto de LAN Volver a placa base

14 VGA El conector VGA es de 15 pines y se encuentra diseñado para las tarjetas de vídeo estándar de los monitores con los conectores DB-9 que se presenta en las tarjetas de vídeos. Volver a placa base

15 Dual-Band WI-FI+BT4.0 Volver a placa base
Tiene una red inalámbrica y bluetooh la cual tiene las siguientes características: “Wi-Fi a / b / g / n / ac Soporta doble frecuencia banda de 2,4 / 5 GHz Soporte ASUS Wi-Fi Go! Utilidad” Dual-Band WI-FI+BT4.0 Volver a placa base

16 USB 3.0 USB 3.0 tiene una velocidad de transmisión de hasta 5 Gbit/s, que es 10 veces más rápido que USB 2.0 (480 Mbit/s). USB 3.0 reduce significativamente el tiempo requerido para la transmisión de datos. Volver a placa base

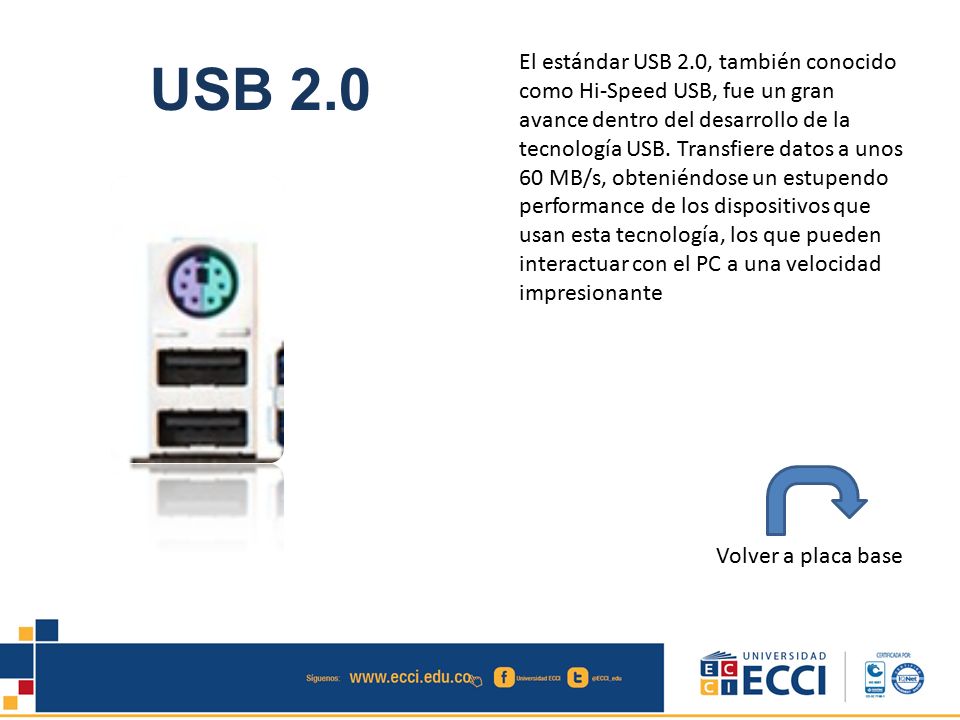

17 El estándar USB 2.0, también conocido como Hi-Speed USB, fue un gran avance dentro del desarrollo de la tecnología USB. Transfiere datos a unos 60 MB/s, obteniéndose un estupendo performance de los dispositivos que usan esta tecnología, los que pueden interactuar con el PC a una velocidad impresionante USB 2.0 Volver a placa base

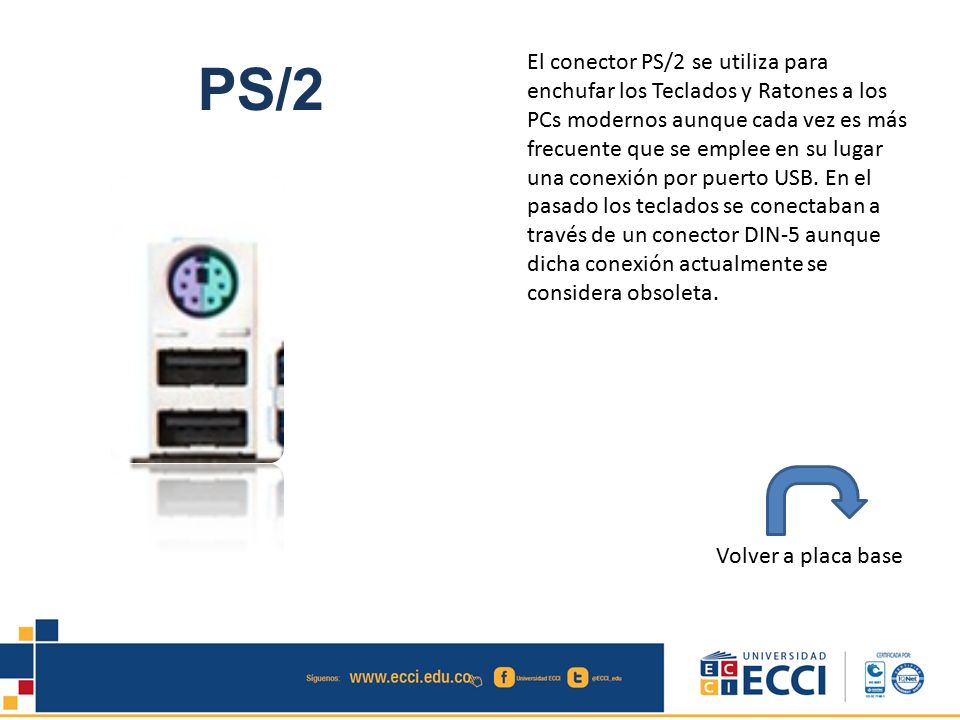

18 El conector PS/2 se utiliza para enchufar los Teclados y Ratones a los PCs modernos aunque cada vez es más frecuente que se emplee en su lugar una conexión por puerto USB. En el pasado los teclados se conectaban a través de un conector DIN-5 aunque dicha conexión actualmente se considera obsoleta. PS/2 Volver a placa base

19 High-Definition Multimedia Interface o HDMI («interfaz multimedia de alta definición») es una norma de audio y vídeo digital cifrado sin compresión apoyada por la industria para que sea el sustituto del euroconector. HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de Blu-ray, un tablet PC, una computadora (Microsoft Windows, Linux, Apple Mac OS X, etc.), un receptor A/V, y un monitor de audio/vídeo digital compatible, tal como un televisor digital (DTV). HDMI Volver a placa base
