1 TEMA I Teoría de Circuitos
Electrónica II 2007

2 1 Teoría de Circuitos 1.1 Introducción. 1.2 Elementos básicos
1.3 Leyes de Kirchhoff. 1.4 Métodos de análisis: mallas y nodos. 1.5 Teoremas de circuitos: Thévenin y Norton. 1.6 Fuentes reales dependientes. 1.7 Condensadores e inductores. 1.8 Respuesta en frecuencia.

3 1.6 Fuentes reales dependientes
Fuentes no ideales. Fuentes dependientes. Usos de las fuentes dependientes.

4 Fuente de voltaje no ideal

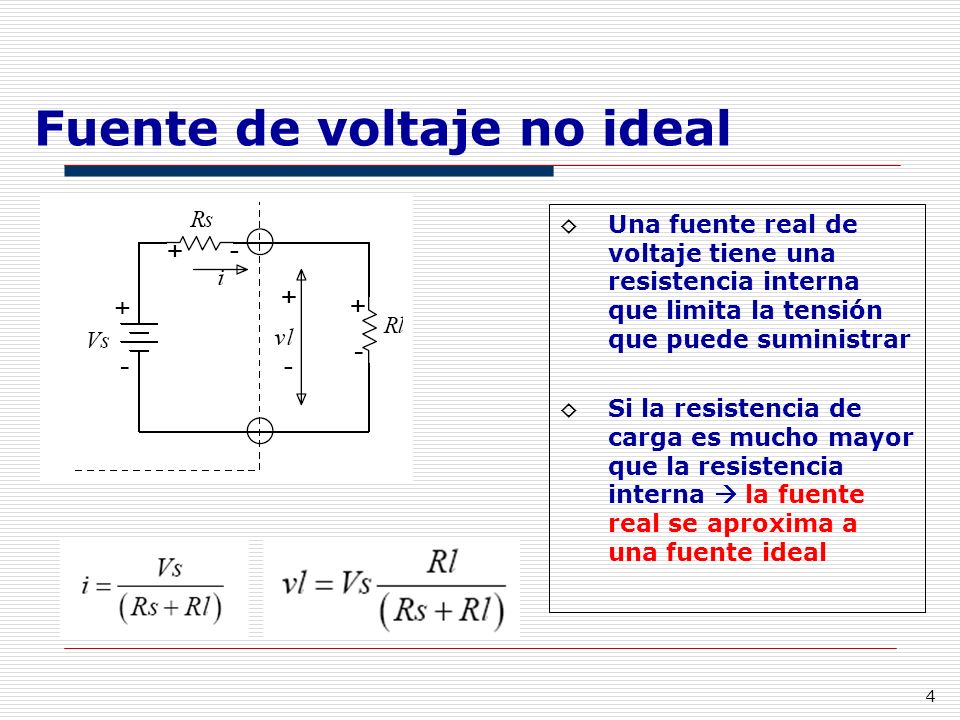

Una fuente real de voltaje tiene una resistencia interna que limita la tensión que puede suministrar Si la resistencia de carga es mucho mayor que la resistencia interna  la fuente real se aproxima a una fuente ideal

5 Fuente de voltaje no ideal

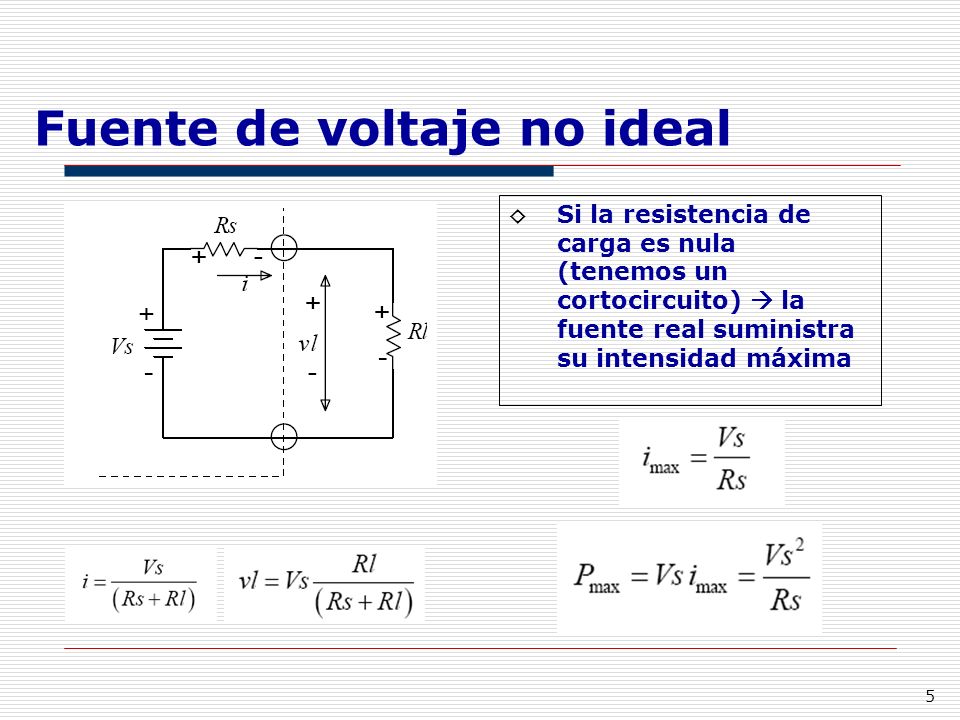

Si la resistencia de carga es nula (tenemos un cortocircuito)  la fuente real suministra su intensidad máxima

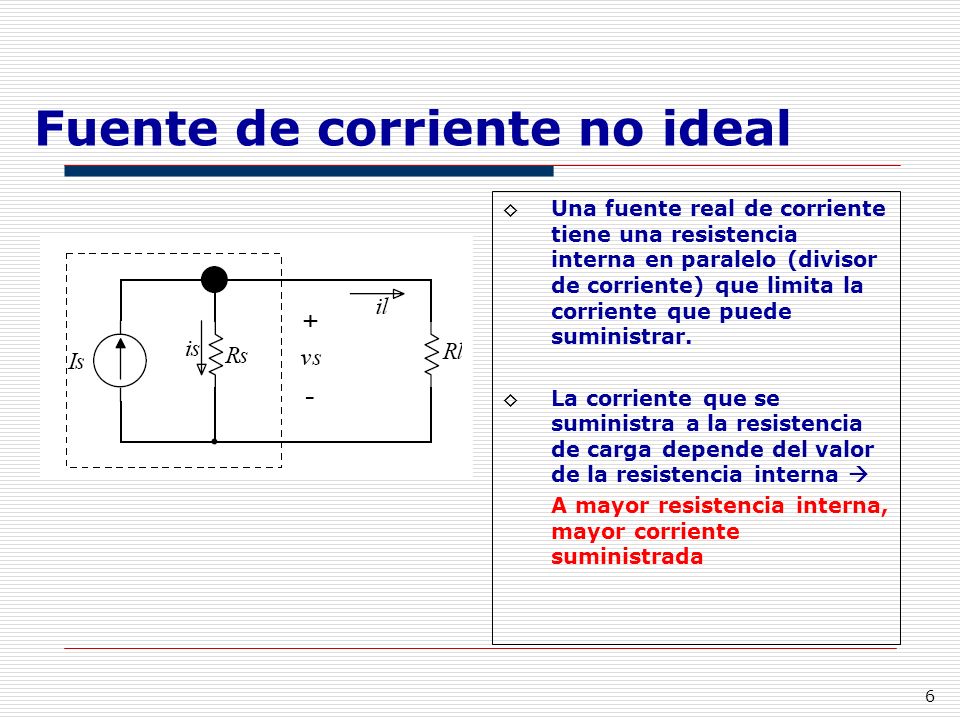

6 Fuente de corriente no ideal
Una fuente real de corriente tiene una resistencia interna en paralelo (divisor de corriente) que limita la corriente que puede suministrar. La corriente que se suministra a la resistencia de carga depende del valor de la resistencia interna  A mayor resistencia interna, mayor corriente suministrada

7 Fuente de corriente no ideal

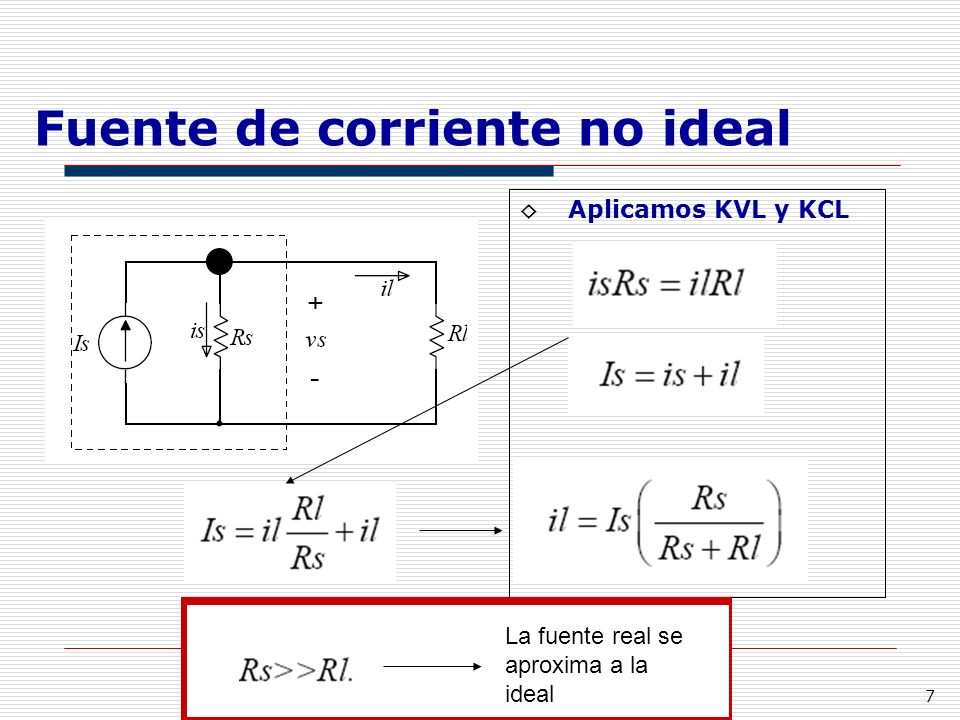

Aplicamos KVL y KCL La fuente real se aproxima a la ideal

8 Fuente de corriente no ideal

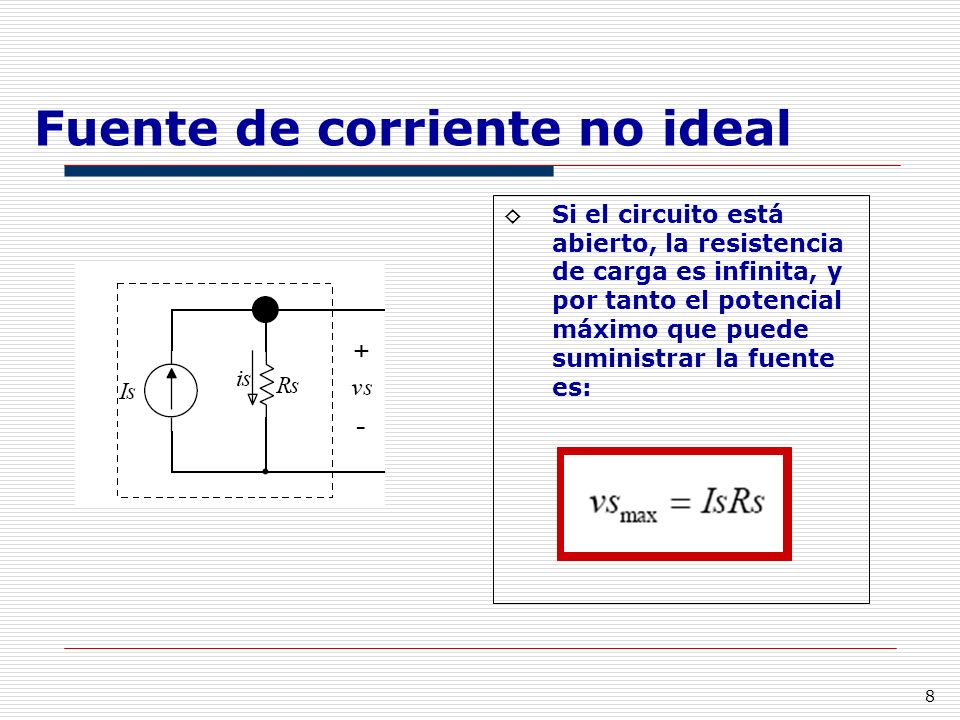

Si el circuito está abierto, la resistencia de carga es infinita, y por tanto el potencial máximo que puede suministrar la fuente es:

9 Repaso - Teorema de Thévenin
Un circuito formado por fuentes (independientes o dependientes) y resistencias puede ser sustituido por una fuente de voltaje independiente en serie con una resistencia Esta combinación es equivalente al circuito original y es válida para cualquier valor de la resistencia de carga

10 Repaso - Teorema de Norton

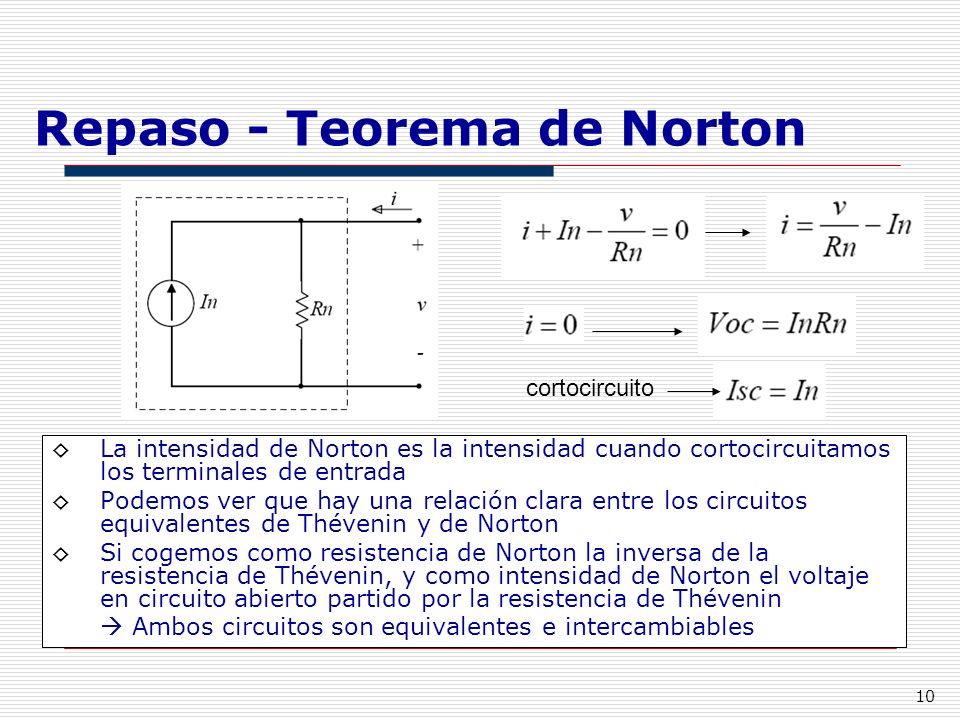

cortocircuito La intensidad de Norton es la intensidad cuando cortocircuitamos los terminales de entrada Podemos ver que hay una relación clara entre los circuitos equivalentes de Thévenin y de Norton Si cogemos como resistencia de Norton la inversa de la resistencia de Thévenin, y como intensidad de Norton el voltaje en circuito abierto partido por la resistencia de Thévenin  Ambos circuitos son equivalentes e intercambiables

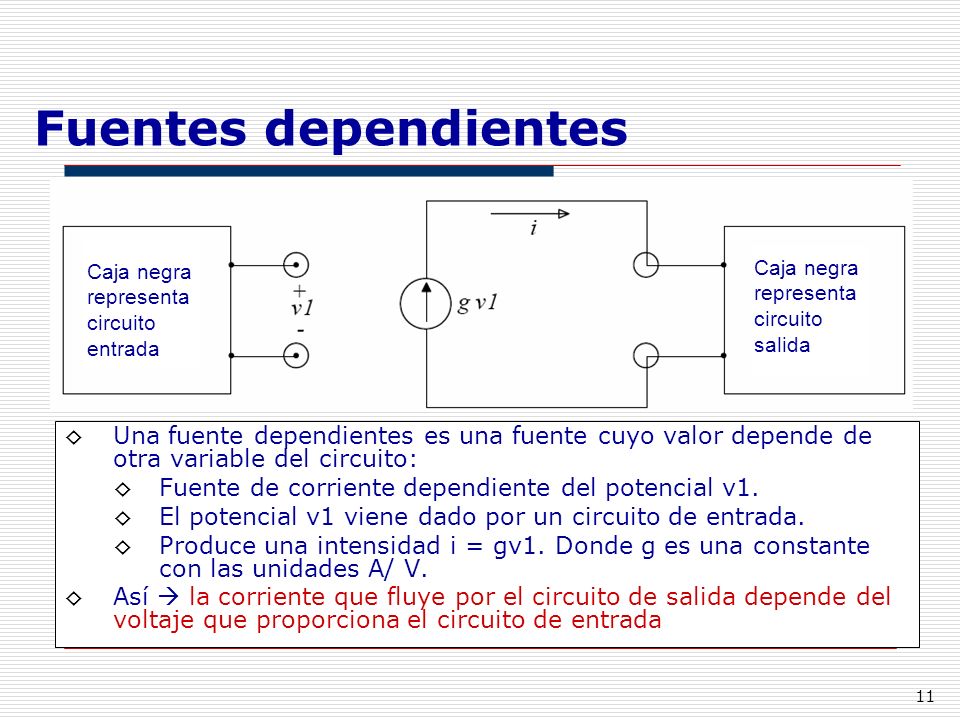

11 Fuentes dependientes Caja negra representa circuito entrada Caja negra representa circuito salida Una fuente dependientes es una fuente cuyo valor depende de otra variable del circuito: Fuente de corriente dependiente del potencial v1. El potencial v1 viene dado por un circuito de entrada. Produce una intensidad i = gv1. Donde g es una constante con las unidades A/ V. Así  la corriente que fluye por el circuito de salida depende del voltaje que proporciona el circuito de entrada

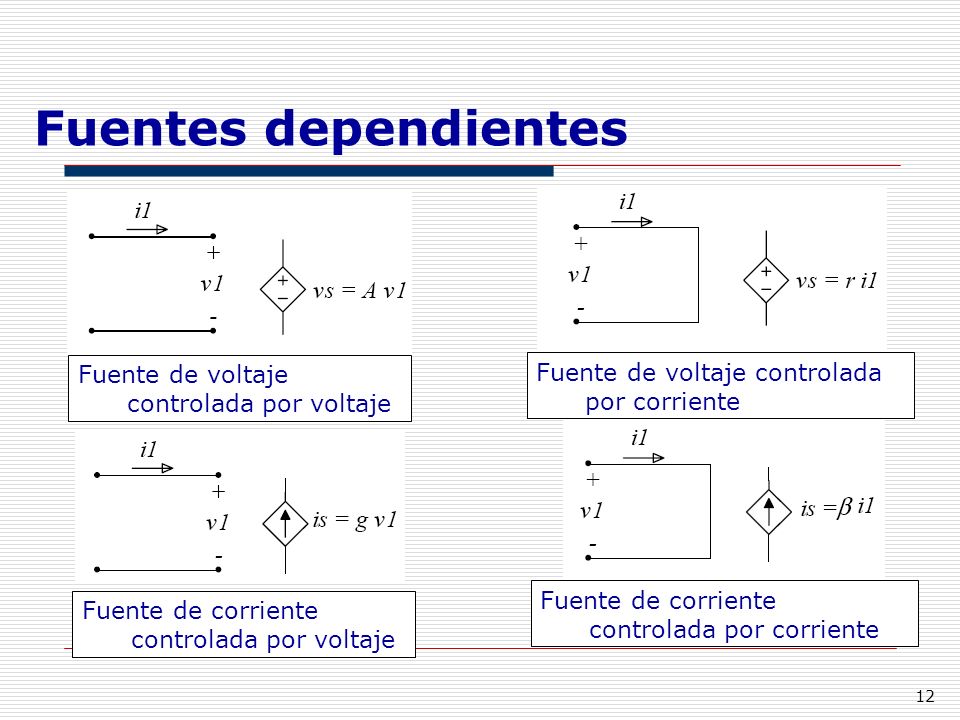

12 Fuentes dependientes Fuente de voltaje controlada por voltaje
Fuente de voltaje controlada por corriente Fuente de corriente controlada por corriente Fuente de corriente controlada por voltaje

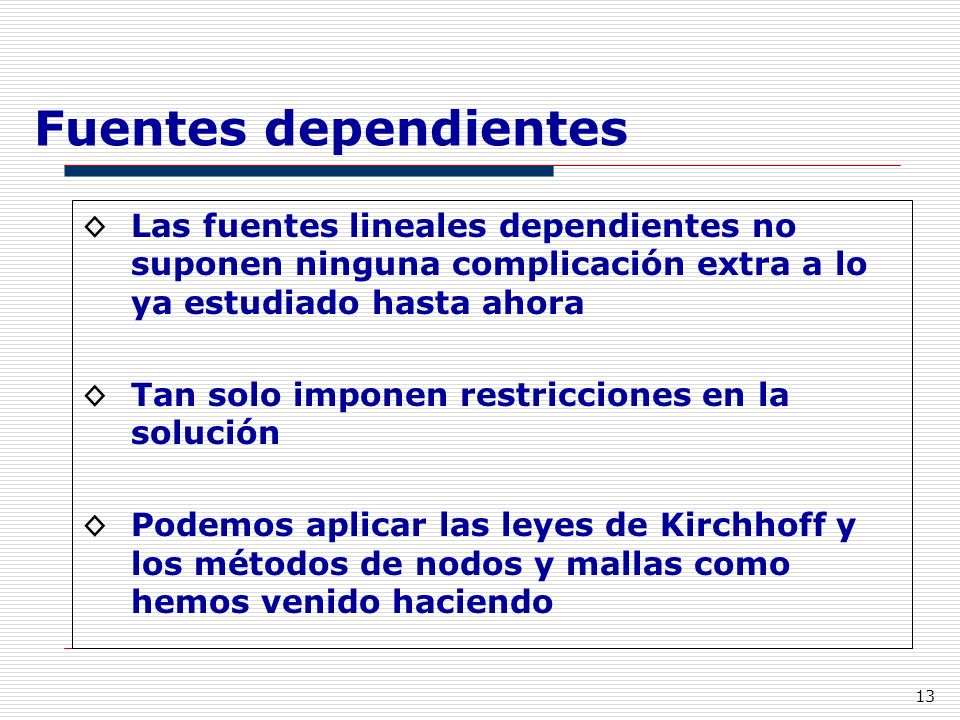

13 Fuentes dependientes Las fuentes lineales dependientes no suponen ninguna complicación extra a lo ya estudiado hasta ahora Tan solo imponen restricciones en la solución Podemos aplicar las leyes de Kirchhoff y los métodos de nodos y mallas como hemos venido haciendo

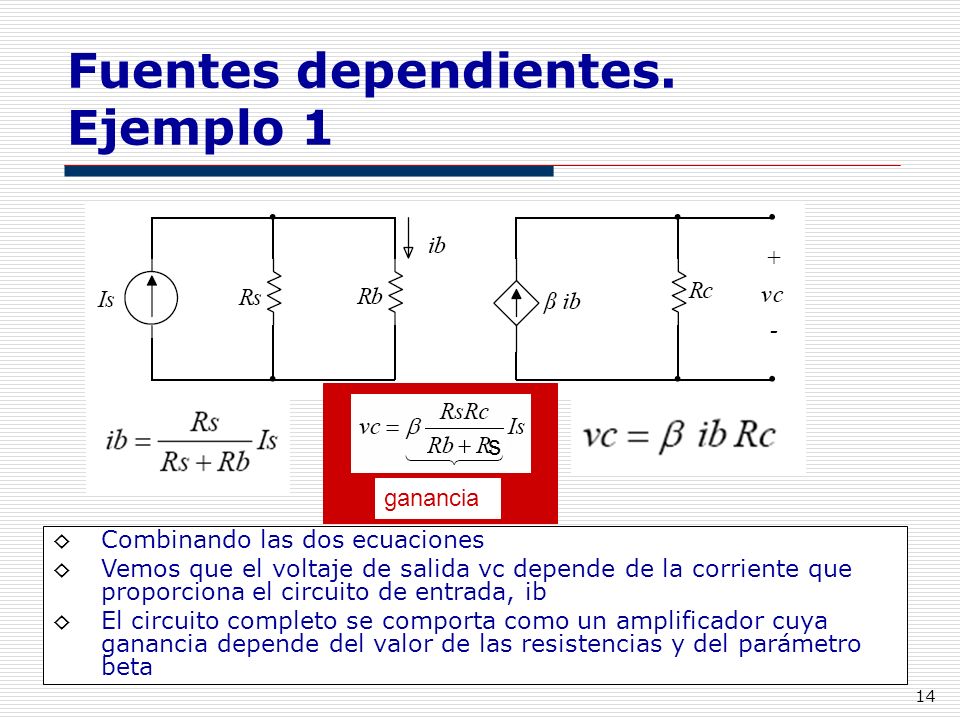

14 Fuentes dependientes. Ejemplo 1
Combinando las dos ecuaciones Vemos que el voltaje de salida vc depende de la corriente que proporciona el circuito de entrada, ib El circuito completo se comporta como un amplificador cuya ganancia depende del valor de las resistencias y del parámetro beta ganancia s El circuito de la izquierda es un divisor de corriente El circuito de la derecha es una fuente de corriente Fuente de corriente controlada por corriente: determinar el voltaje vc

15 Fuentes dependientes. Ejemplo 2

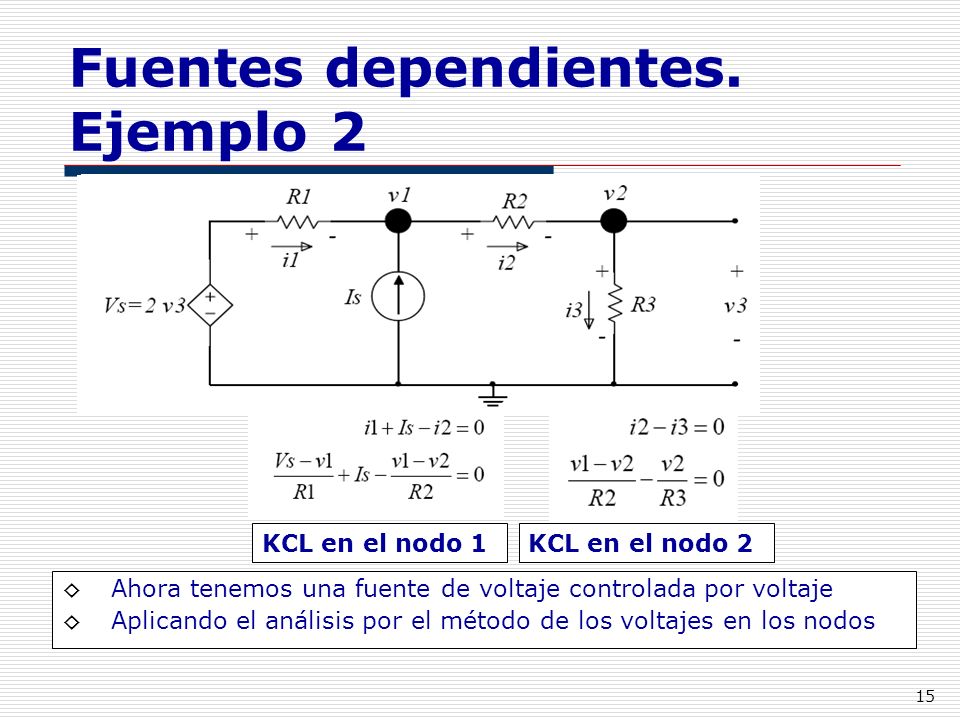

KCL en el nodo 1 KCL en el nodo 2 Ahora tenemos una fuente de voltaje controlada por voltaje Aplicando el análisis por el método de los voltajes en los nodos

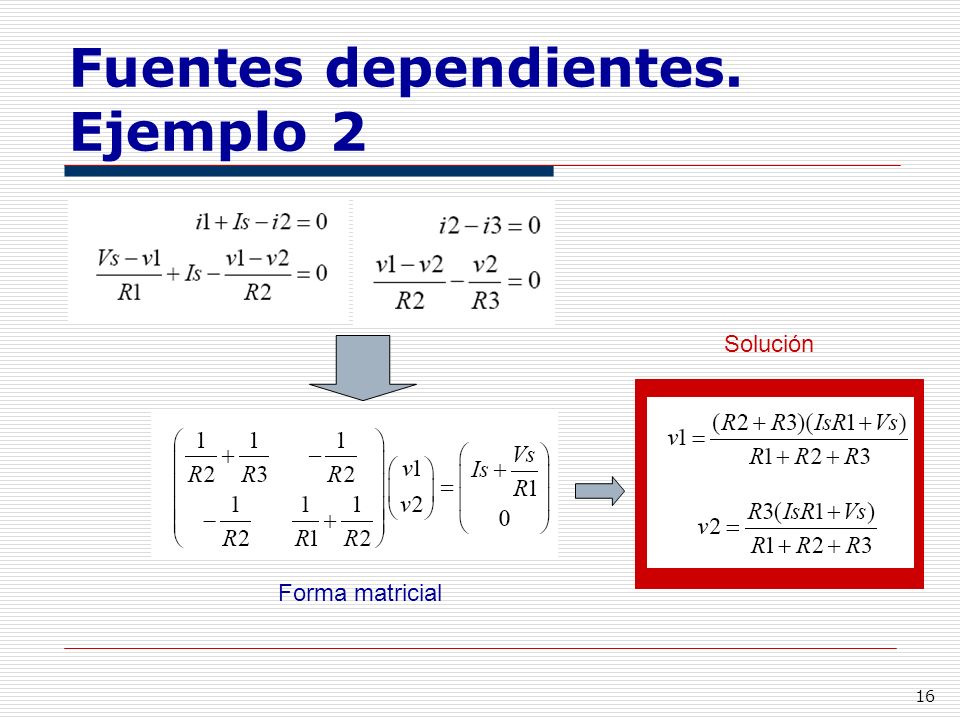

16 Fuentes dependientes. Ejemplo 2
Solución Forma matricial

17 Fuentes dependientes. Ejemplo 2
Solución Ahora incluimos las restricciones impuestas por las fuentes dependientes - -

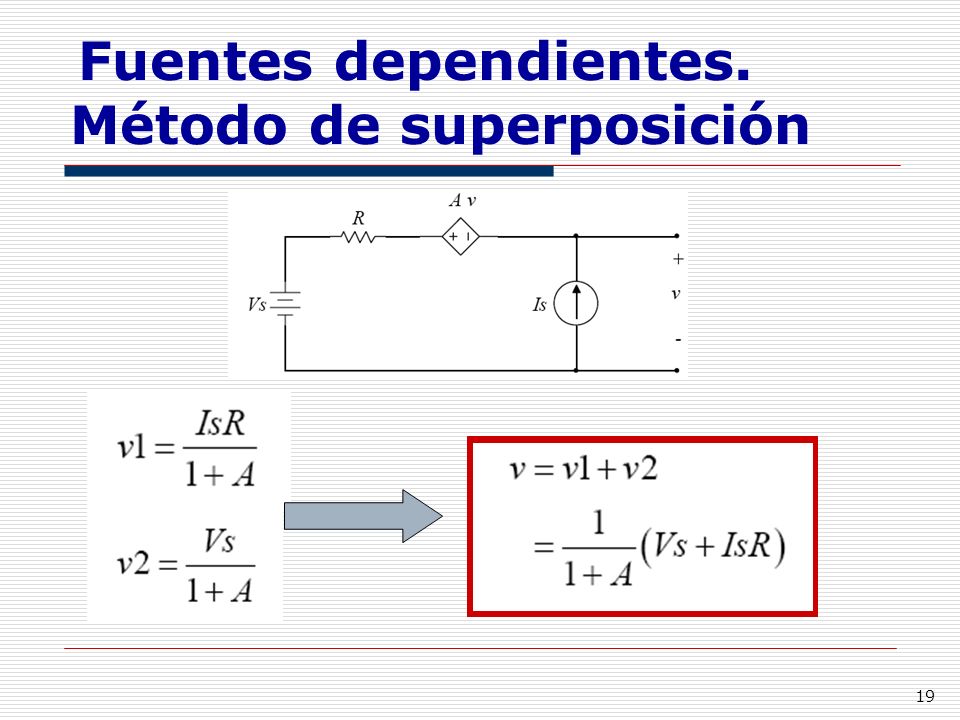

18 Fuentes dependientes. Método de superposición

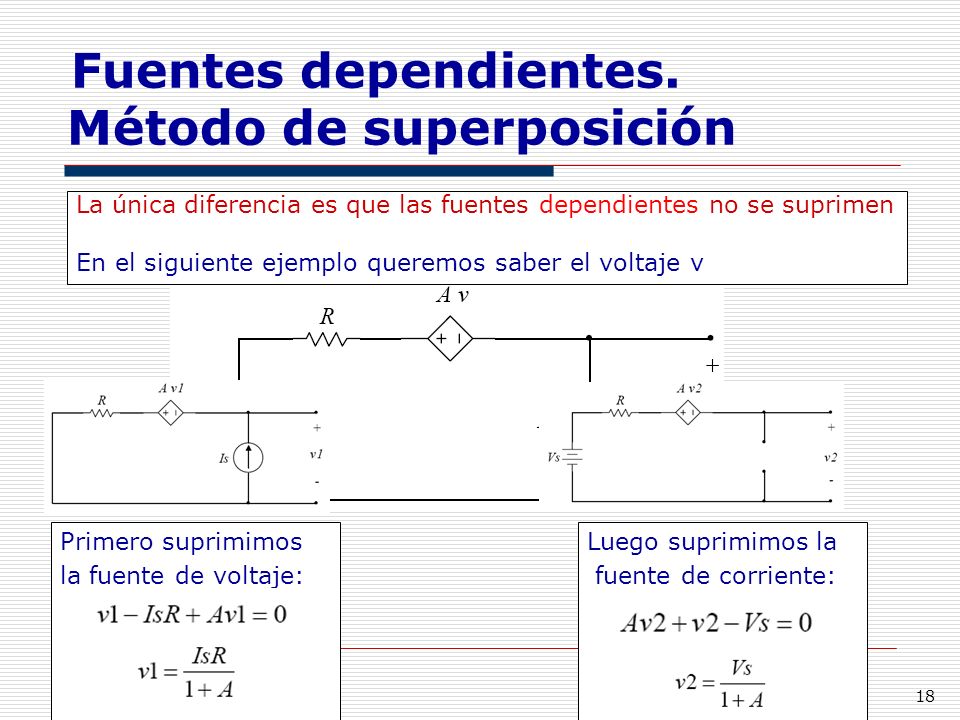

La única diferencia es que las fuentes dependientes no se suprimen En el siguiente ejemplo queremos saber el voltaje v Primero suprimimos la fuente de voltaje: Luego suprimimos la fuente de corriente:

19 Fuentes dependientes. Método de superposición

20 Fuentes dependientes. Superposición. Ejemplo 2

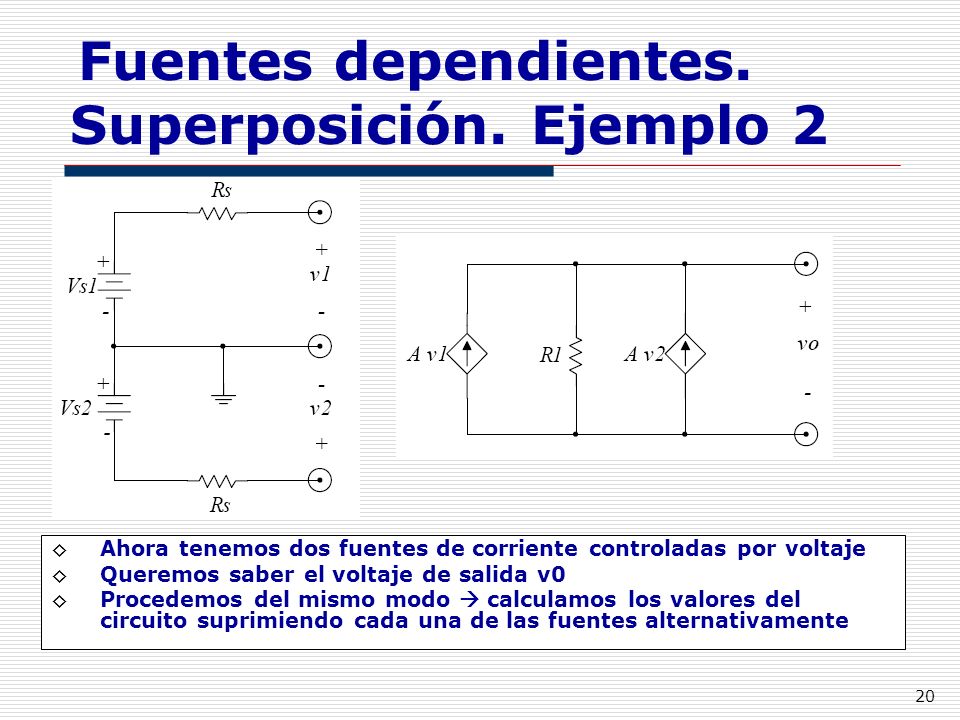

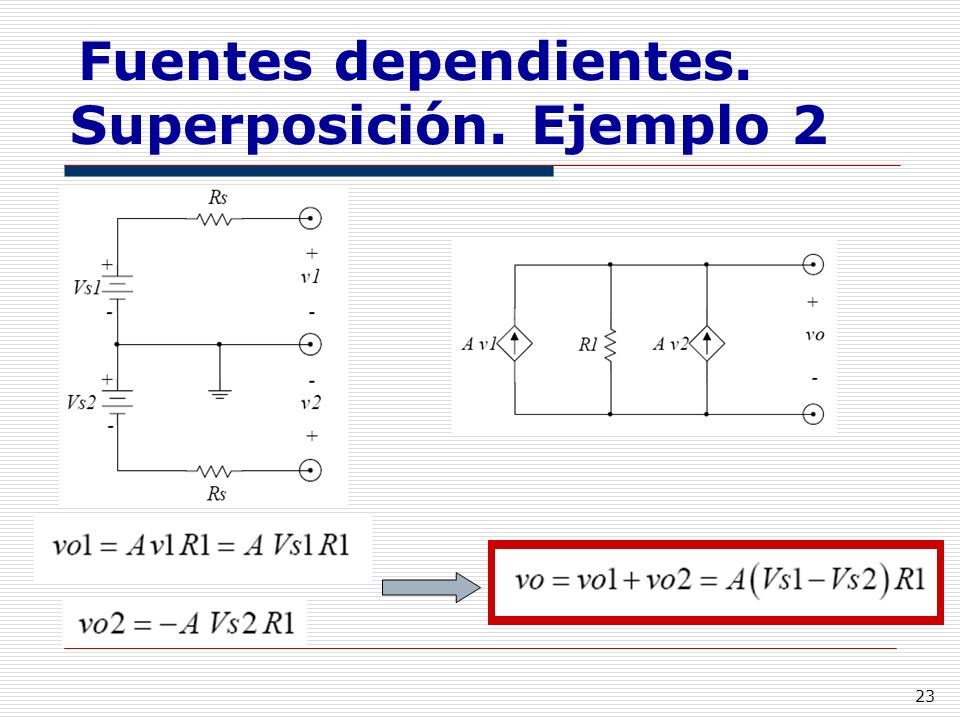

Ahora tenemos dos fuentes de corriente controladas por voltaje Queremos saber el voltaje de salida v0 Procedemos del mismo modo  calculamos los valores del circuito suprimiendo cada una de las fuentes alternativamente

21 Fuentes dependientes. Superposición. Ejemplo 2

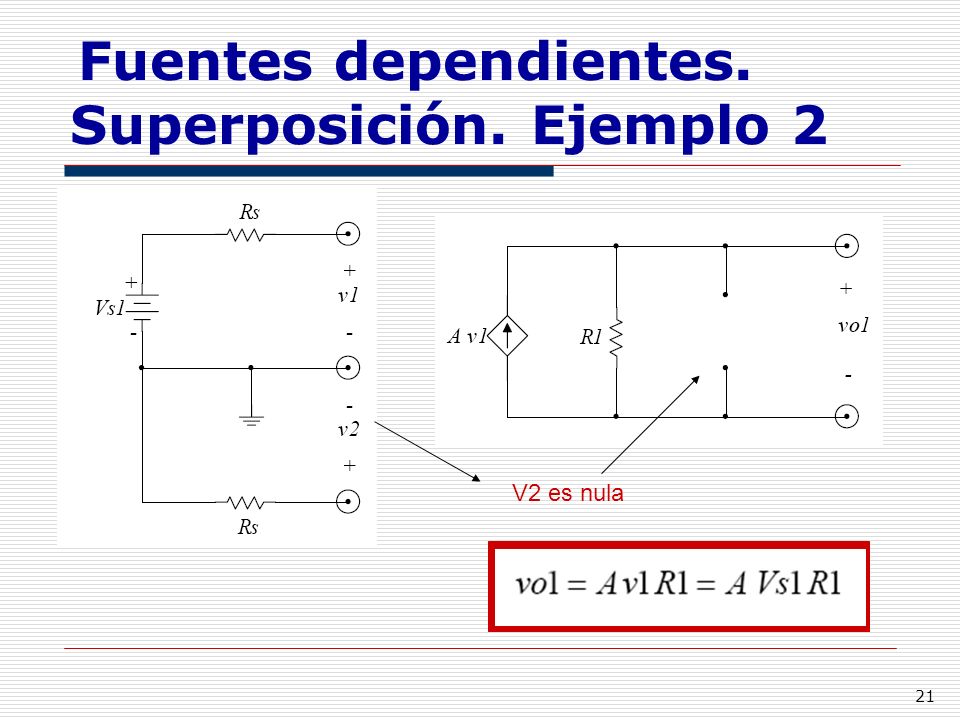

V2 es nula

22 Fuentes dependientes. Superposición. Ejemplo 2

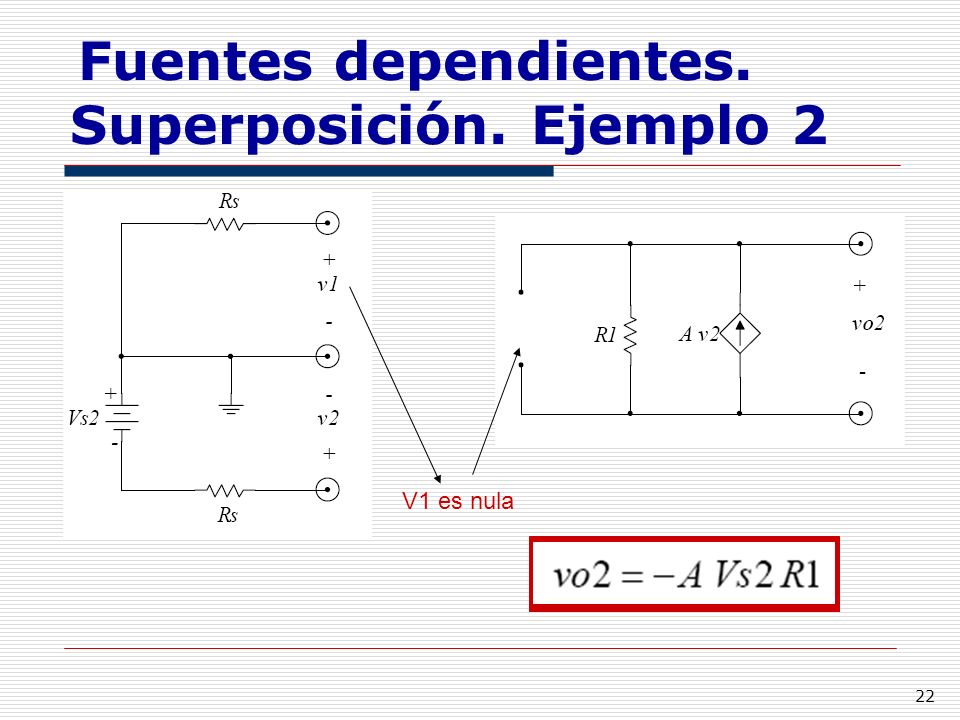

V1 es nula

23 Fuentes dependientes. Superposición. Ejemplo 2

24 Equivalente de Thévenin/ Norton

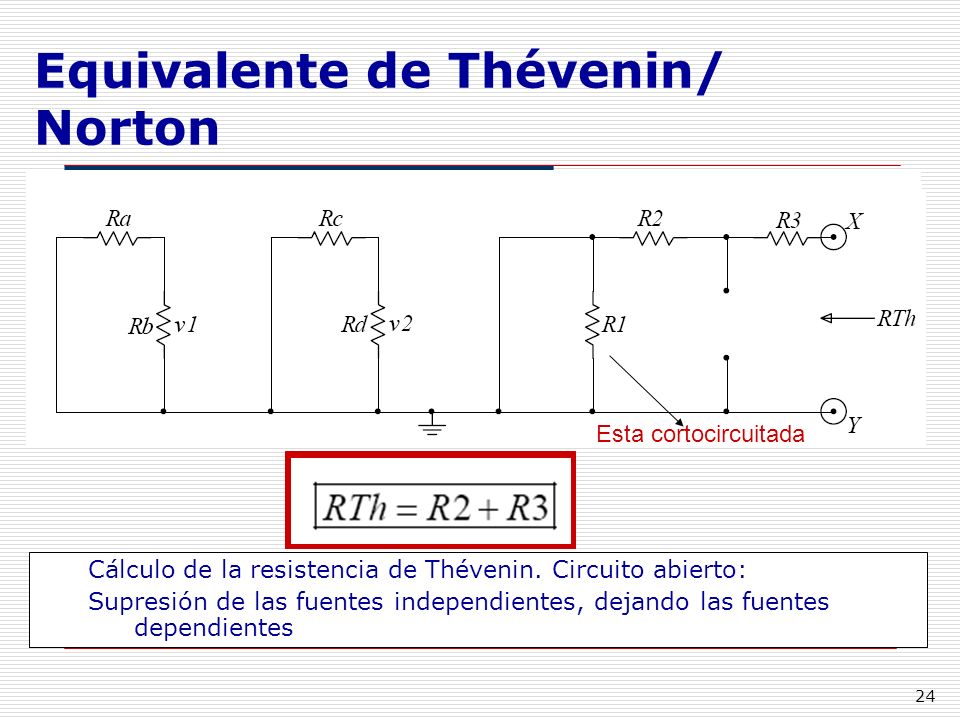

Cálculo de la resistencia de Thévenin. Circuito abierto: Supresión de las fuentes independientes, dejando las fuentes dependientes nulas Esta cortocircuitada Calculemos el circuito equivalente de Thévenin que ve la resistencia R4

25 Equivalente de Thévenin/ Norton

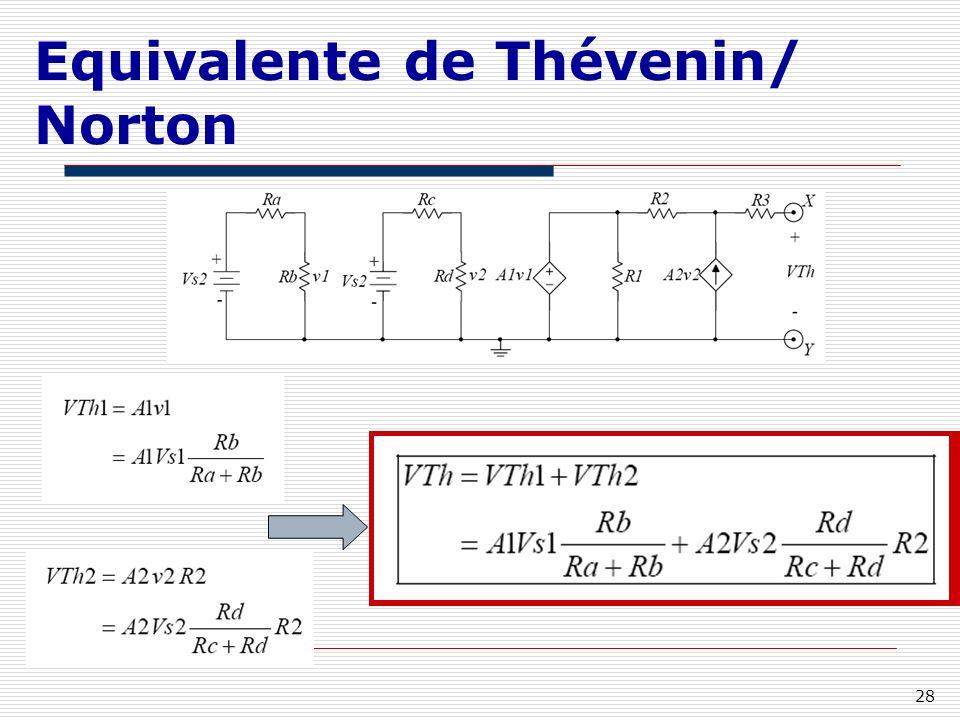

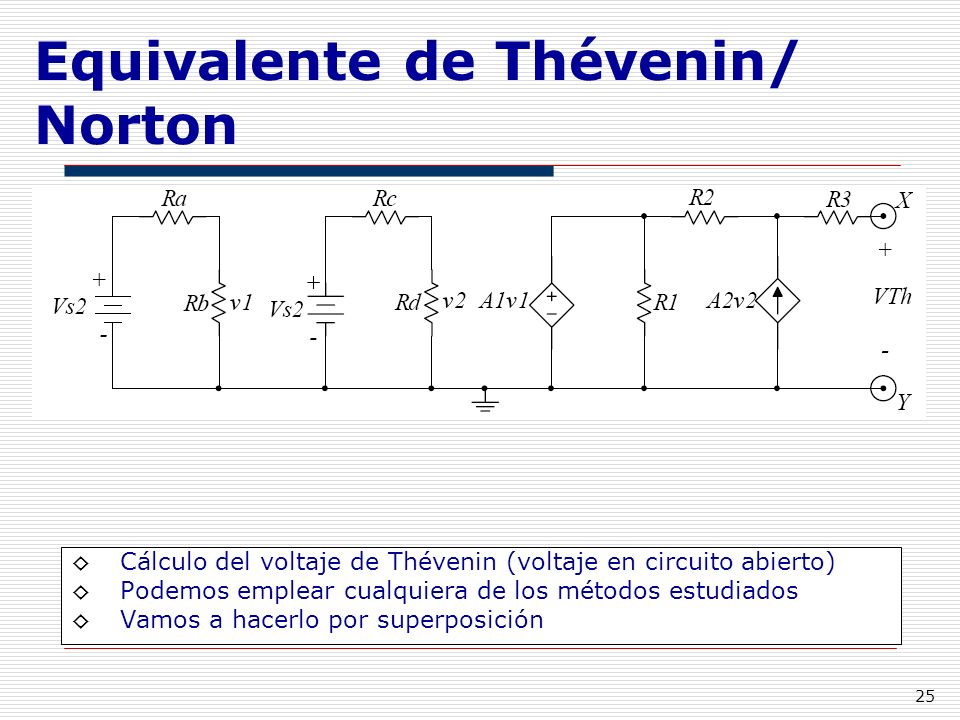

Cálculo del voltaje de Thévenin (voltaje en circuito abierto) Podemos emplear cualquiera de los métodos estudiados Vamos a hacerlo por superposición

26 Equivalente de Thévenin/ Norton

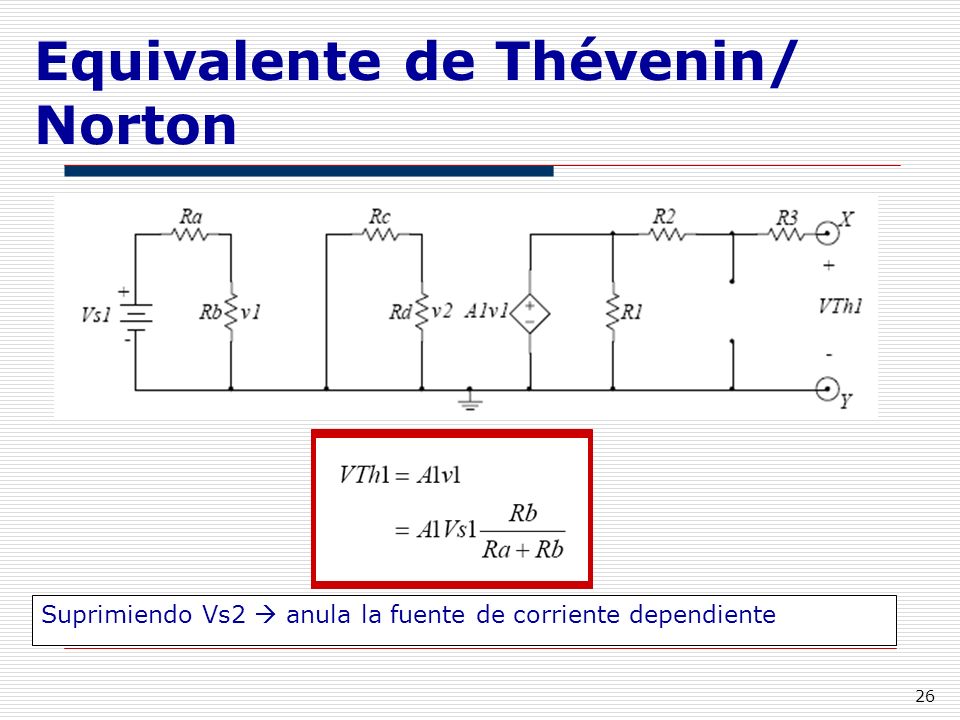

Suprimiendo Vs2  anula la fuente de corriente dependiente

27 Equivalente de Thévenin/ Norton

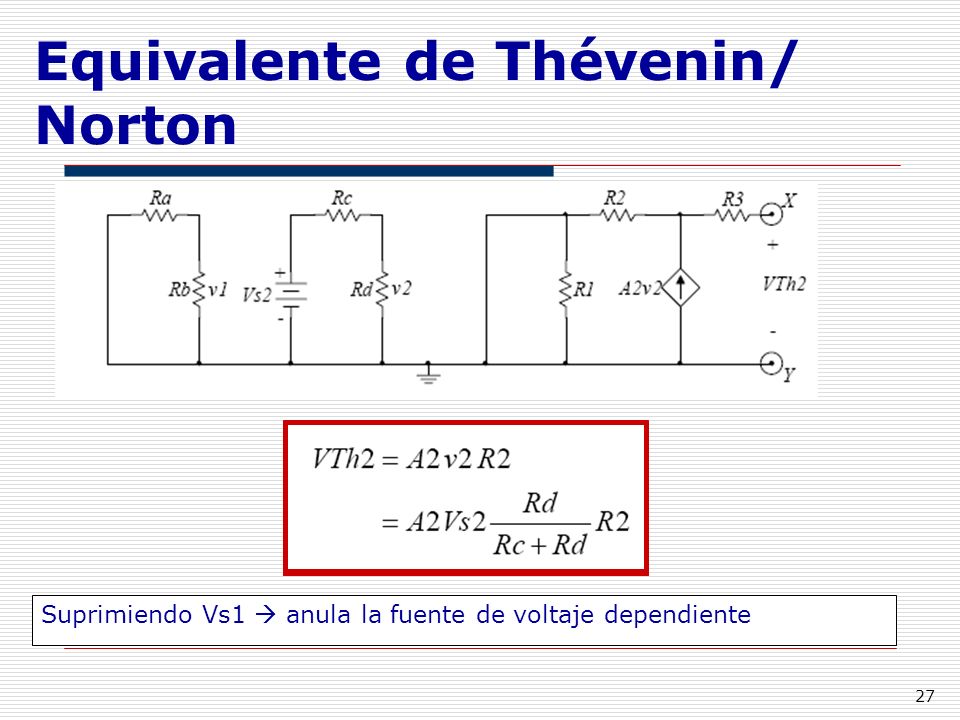

Suprimiendo Vs1  anula la fuente de voltaje dependiente

28 Equivalente de Thévenin/ Norton

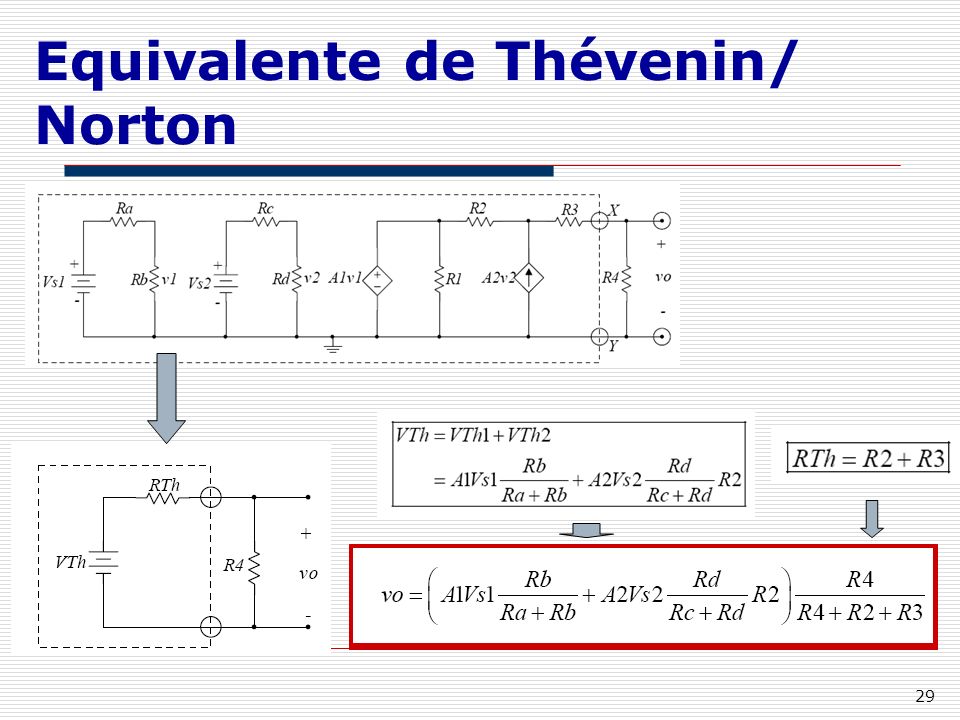

29 Equivalente de Thévenin/ Norton

30 Aplicaciones de las fuentes dependientes

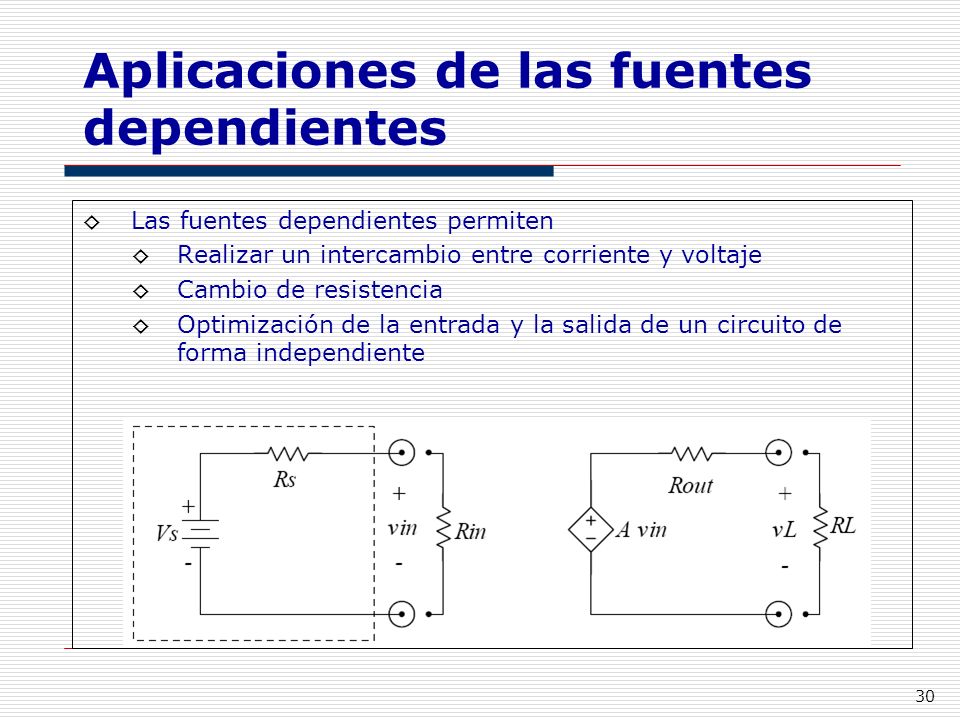

Las fuentes dependientes permiten Realizar un intercambio entre corriente y voltaje Cambio de resistencia Optimización de la entrada y la salida de un circuito de forma independiente

31 Aplicaciones de las fuentes dependientes

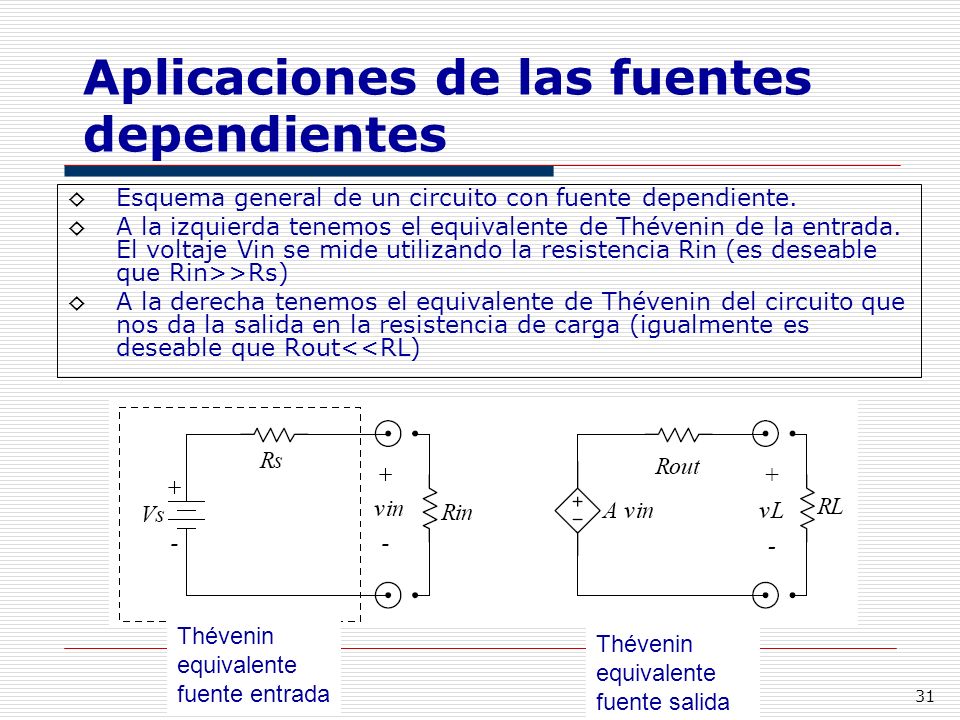

Esquema general de un circuito con fuente dependiente. A la izquierda tenemos el equivalente de Thévenin de la entrada. El voltaje Vin se mide utilizando la resistencia Rin (es deseable que Rin>>Rs) A la derecha tenemos el equivalente de Thévenin del circuito que nos da la salida en la resistencia de carga (igualmente es deseable que Rout<<RL) Thévenin equivalente fuente entrada Thévenin equivalente fuente salida

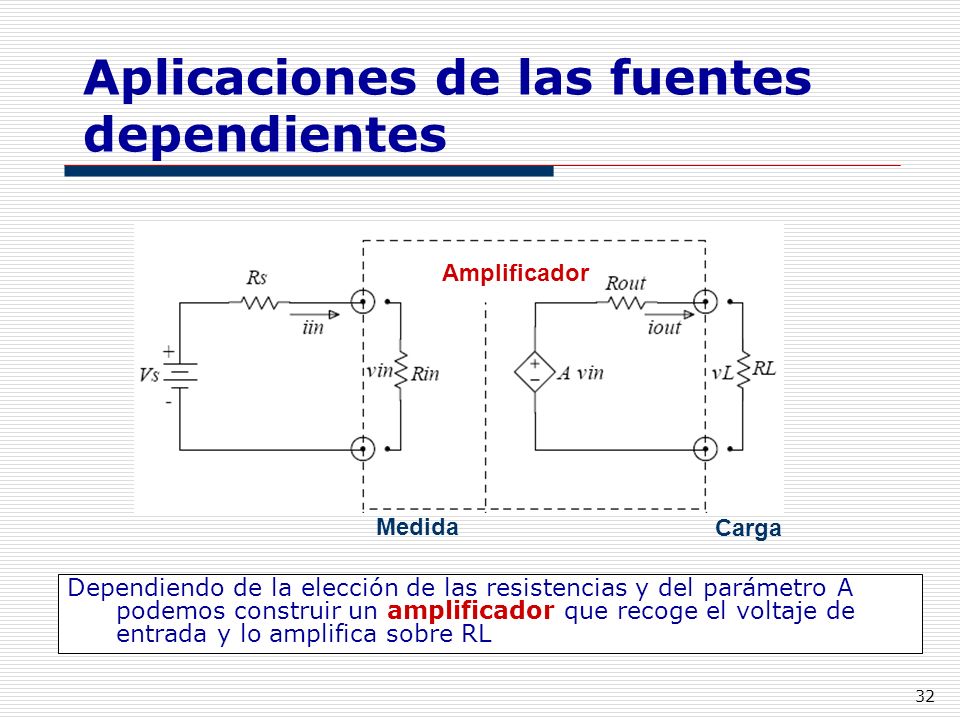

32 Aplicaciones de las fuentes dependientes
Amplificador Medida Carga Dependiendo de la elección de las resistencias y del parámetro A podemos construir un amplificador que recoge el voltaje de entrada y lo amplifica sobre RL

33 Amplificador operacional

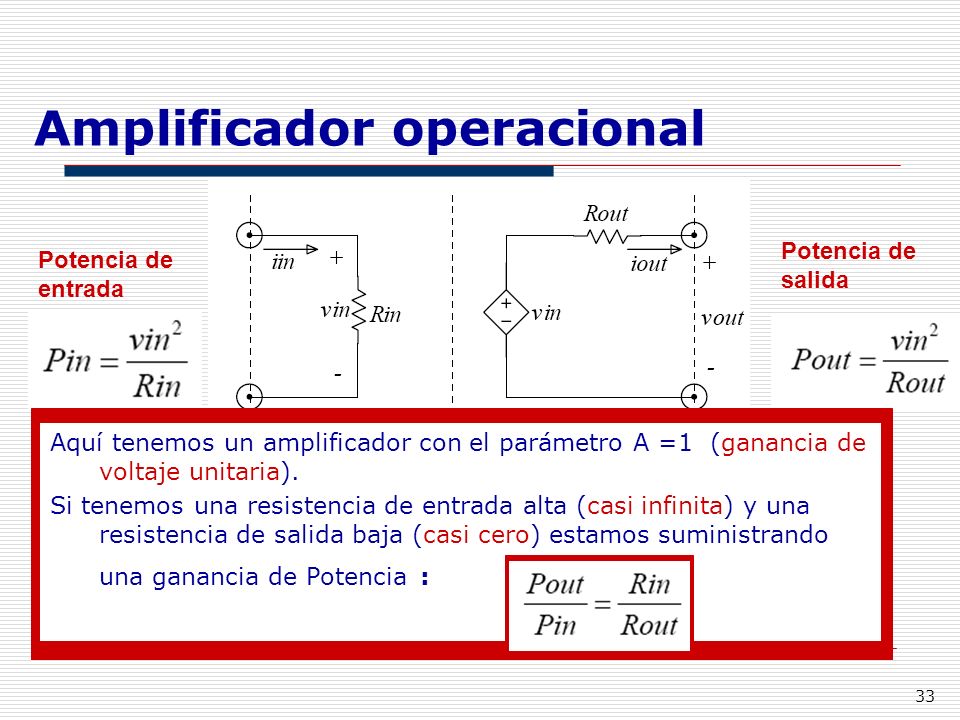

Potencia de entrada Potencia de salida Aquí tenemos un amplificador con el parámetro A =1 (ganancia de voltaje unitaria). Si tenemos una resistencia de entrada alta (casi infinita) y una resistencia de salida baja (casi cero) estamos suministrando una ganancia de Potencia : Thévenin equivalente fuente salida medida

34 Amplificador operacional
El amplificador operacional es una fuente dependiente de voltaje controlada por voltaje 1 M Ohm 30 Ohm

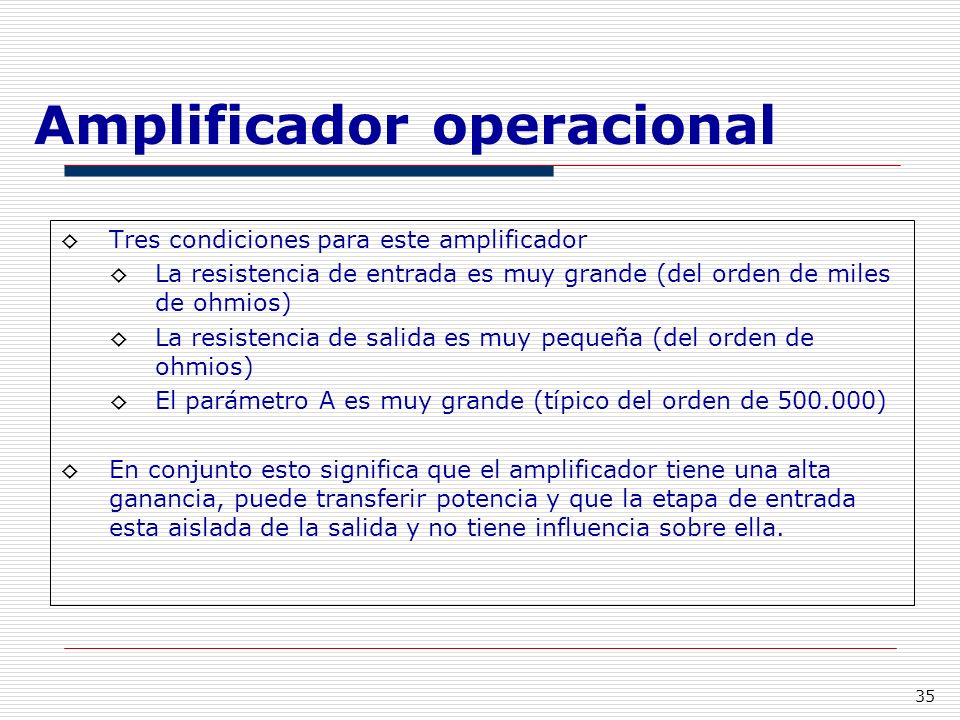

35 Amplificador operacional
Tres condiciones para este amplificador La resistencia de entrada es muy grande (del orden de miles de ohmios) La resistencia de salida es muy pequeña (del orden de ohmios) El parámetro A es muy grande (típico del orden de ) En conjunto esto significa que el amplificador tiene una alta ganancia, puede transferir potencia y que la etapa de entrada esta aislada de la salida y no tiene influencia sobre ella.

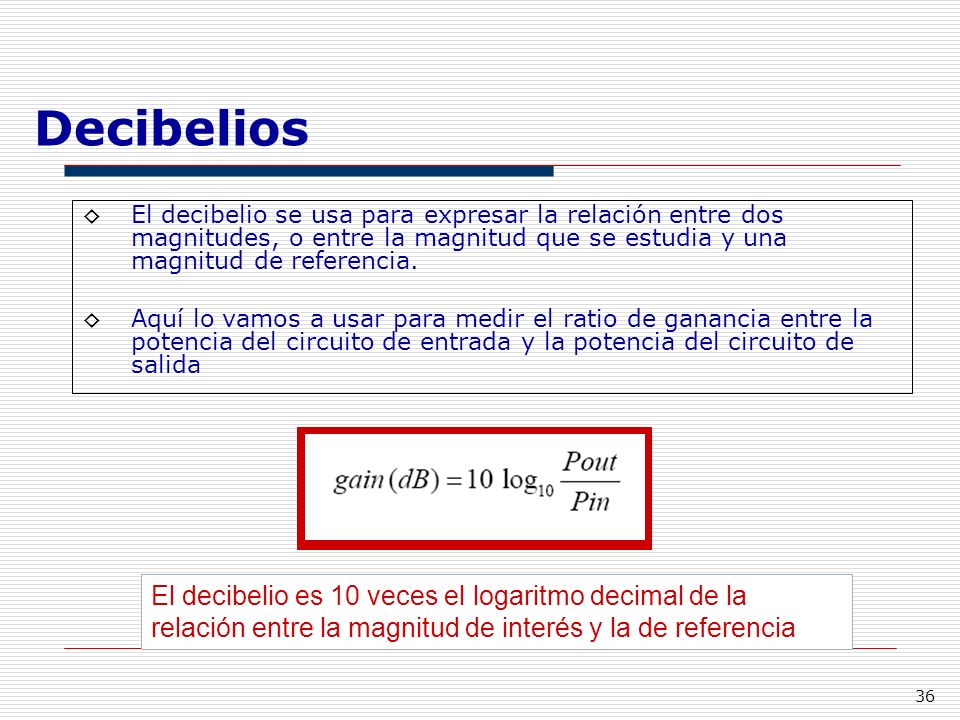

36 Decibelios El decibelio se usa para expresar la relación entre dos magnitudes, o entre la magnitud que se estudia y una magnitud de referencia. Aquí lo vamos a usar para medir el ratio de ganancia entre la potencia del circuito de entrada y la potencia del circuito de salida El decibelio es 10 veces el logaritmo decimal de la relación entre la magnitud de interés y la de referencia

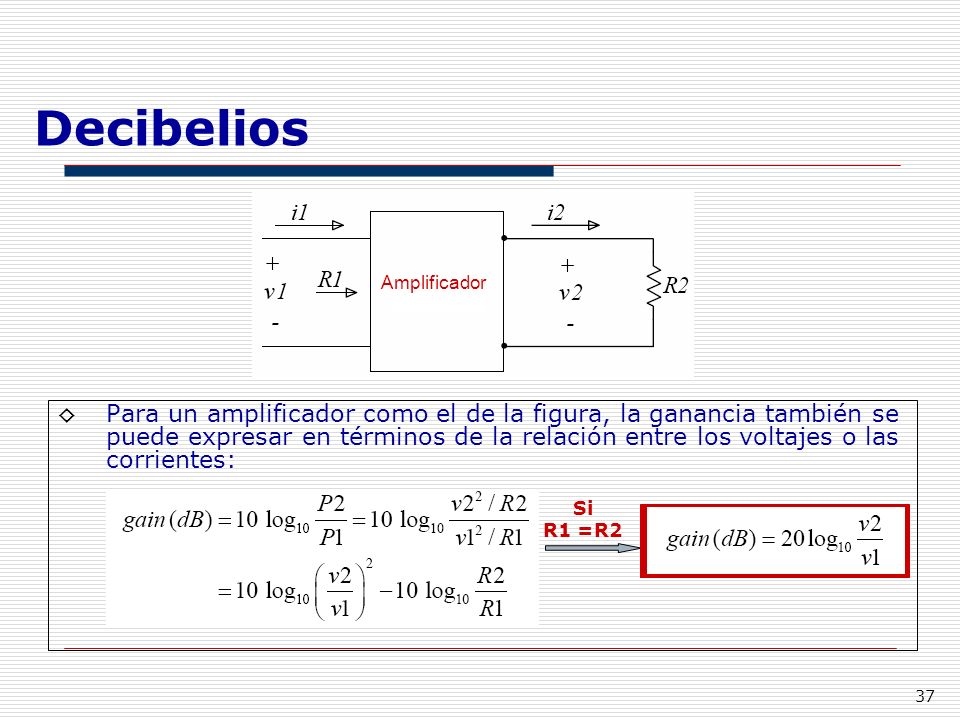

37 Decibelios Amplificador Para un amplificador como el de la figura, la ganancia también se puede expresar en términos de la relación entre los voltajes o las corrientes: Si R1 =R2

38 Usos de las fuentes dependientes

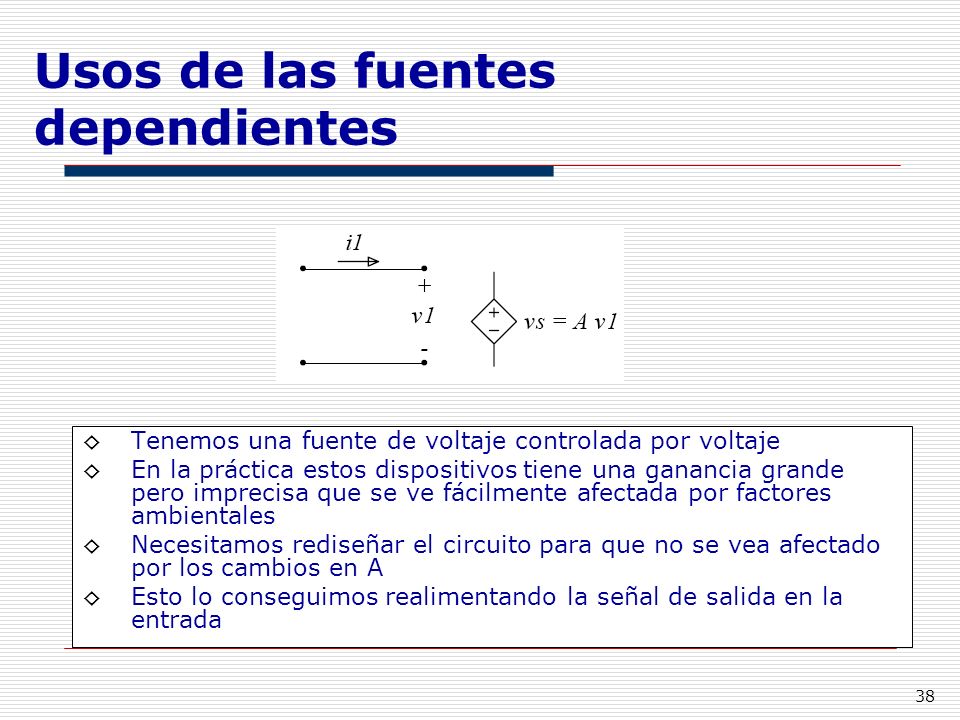

Tenemos una fuente de voltaje controlada por voltaje En la práctica estos dispositivos tiene una ganancia grande pero imprecisa que se ve fácilmente afectada por factores ambientales Necesitamos rediseñar el circuito para que no se vea afectado por los cambios en A Esto lo conseguimos realimentando la señal de salida en la entrada

39 Usos de las fuentes dependientes

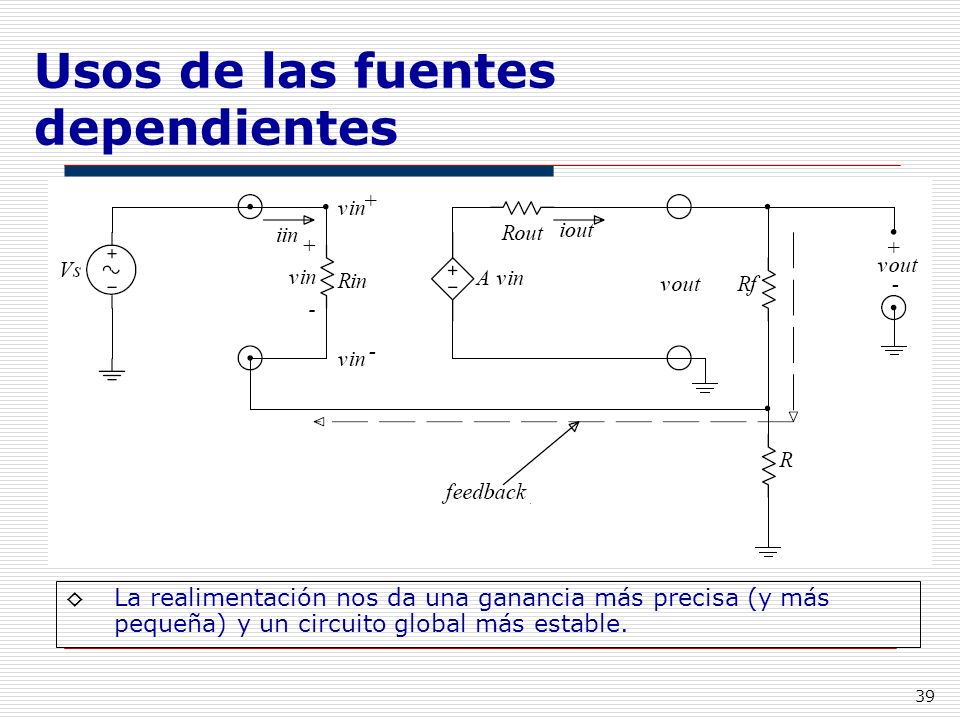

La realimentación nos da una ganancia más precisa (y más pequeña) y un circuito global más estable.

40 Usos de las fuentes dependientes

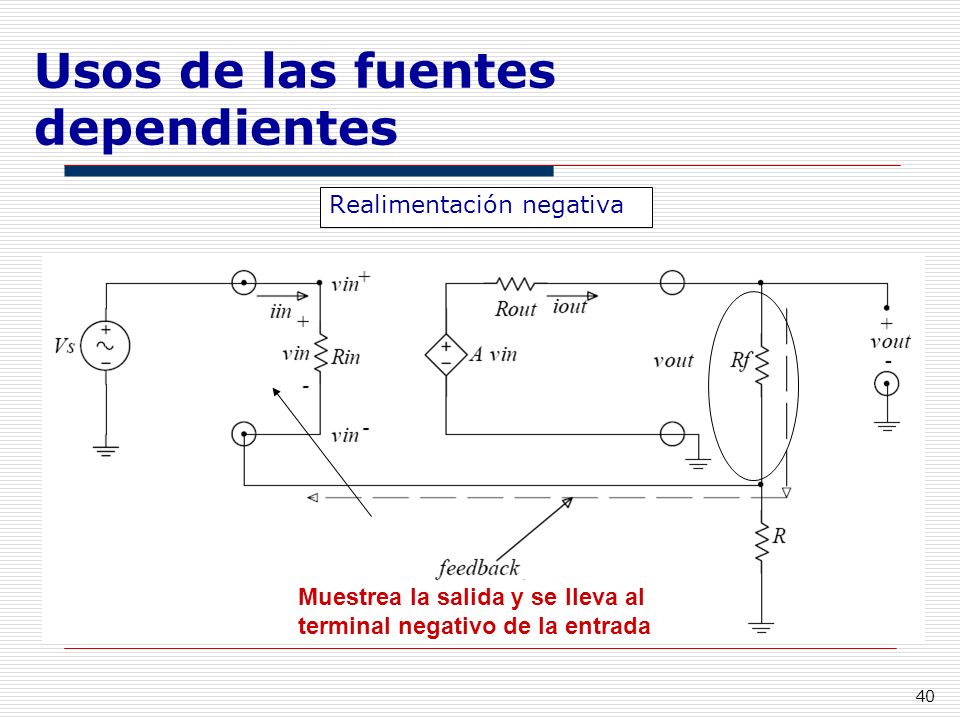

Realimentación negativa Muestrea la salida y se lleva al terminal negativo de la entrada

41 Usos de las fuentes dependientes

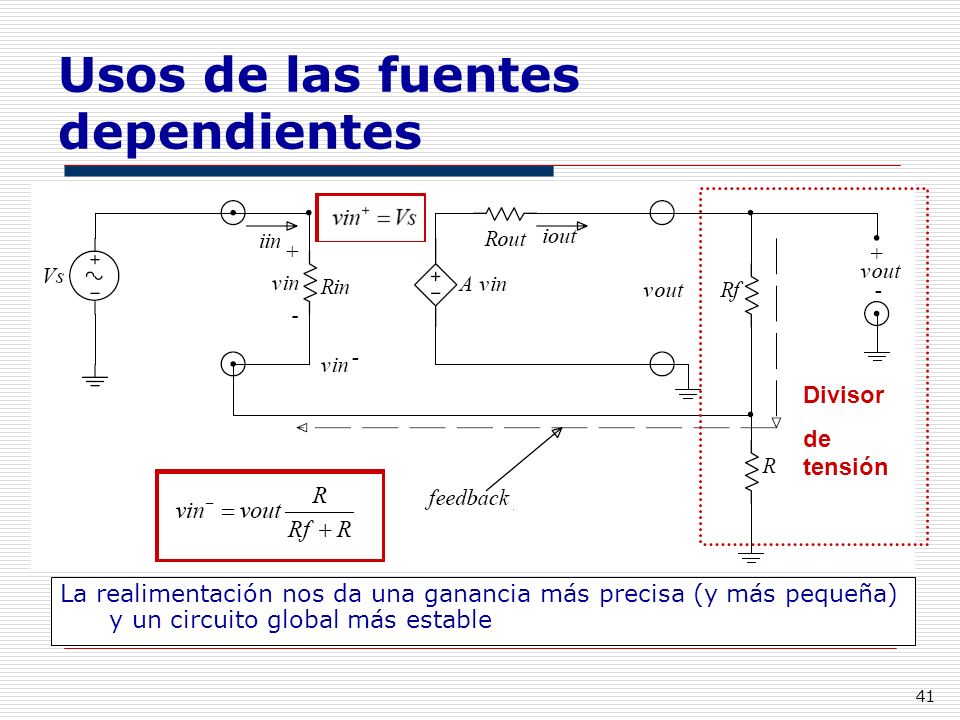

Divisor de tensión La realimentación nos da una ganancia más precisa (y más pequeña) y un circuito global más estable

42 Usos de las fuentes dependientes

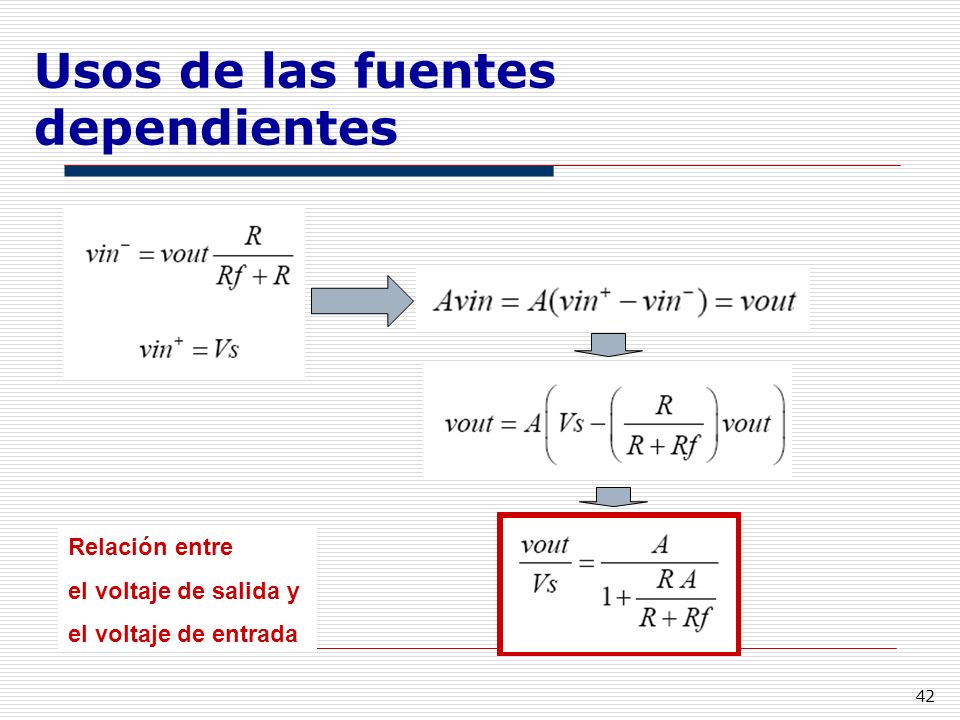

Relación entre el voltaje de salida y el voltaje de entrada

43 Usos de las fuentes dependientes

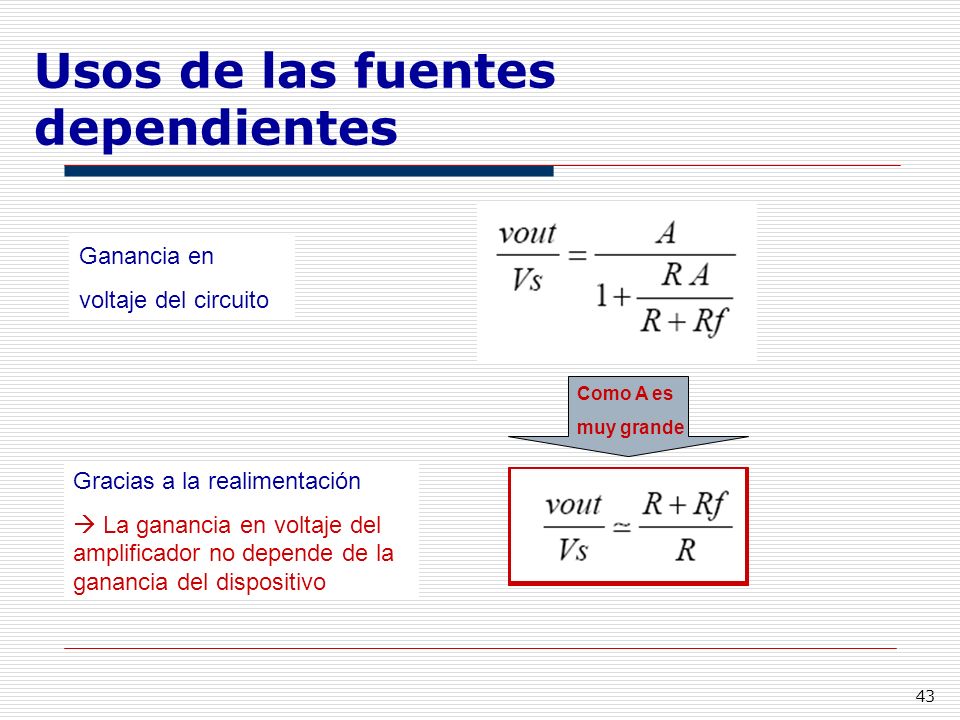

Ganancia en voltaje del circuito Gracias a la realimentación  La ganancia en voltaje del amplificador no depende de la ganancia del dispositivo Como A es muy grande

44 Usos de las fuentes dependientes

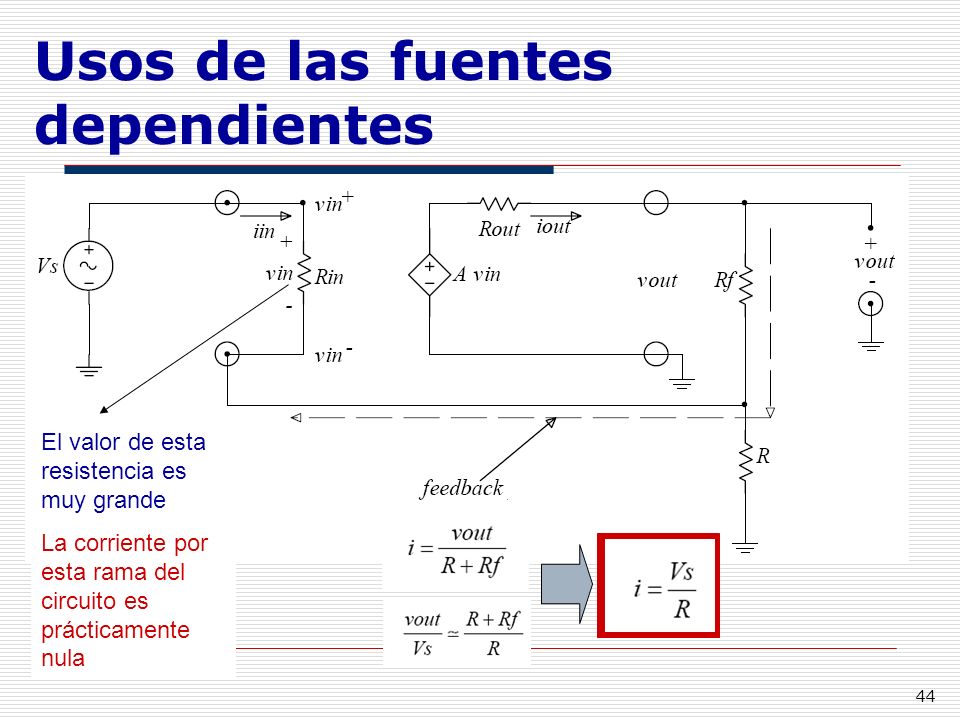

El valor de esta resistencia es muy grande La corriente por esta rama del circuito es prácticamente nula

45 Usos de las fuentes dependientes
La corriente de salida no depende del valor de la resistencia de realimentación (Rf) La corriente de salida está determinada solo por la resistencia R y el voltaje de entrada Así que lo que tenemos aquí es un circuito capaz de darnos una cantidad determinada de corriente  Una fuente de corriente

46 Fuente de corriente Fuente de corriente
