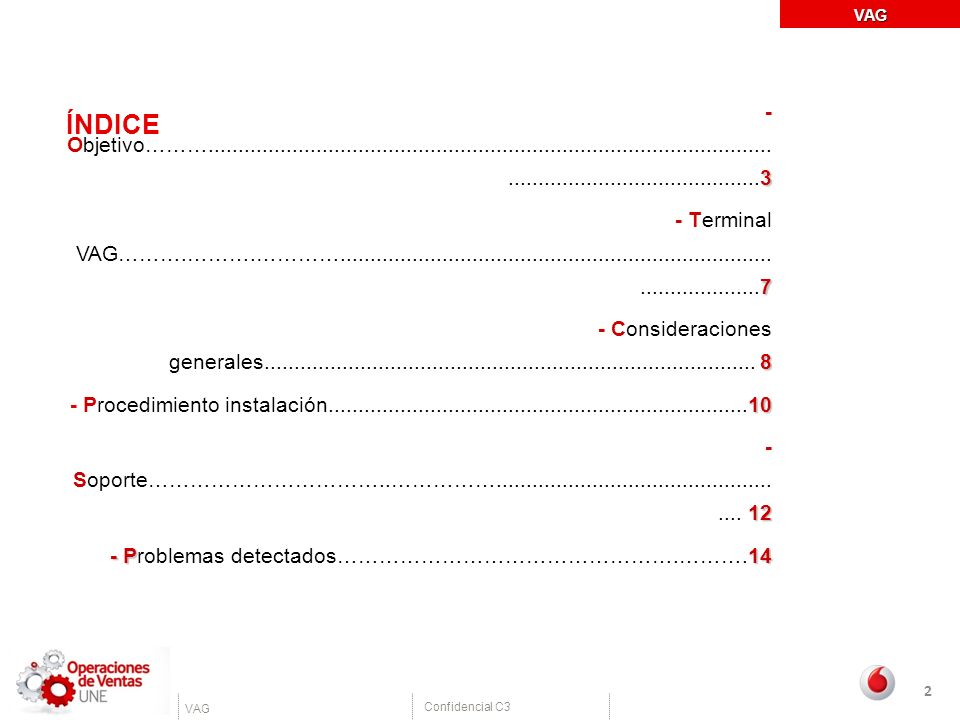

2 VAG ÍNDICE - Objetivo……… - Terminal VAG……….……….………… - Consideraciones generales - Procedimiento instalación - Soporte……………………………..…………… - Problemas detectados………………………………………….……….14 2

3 Objetivo Objetivo: solución de cobertura 3G para clientes de OV

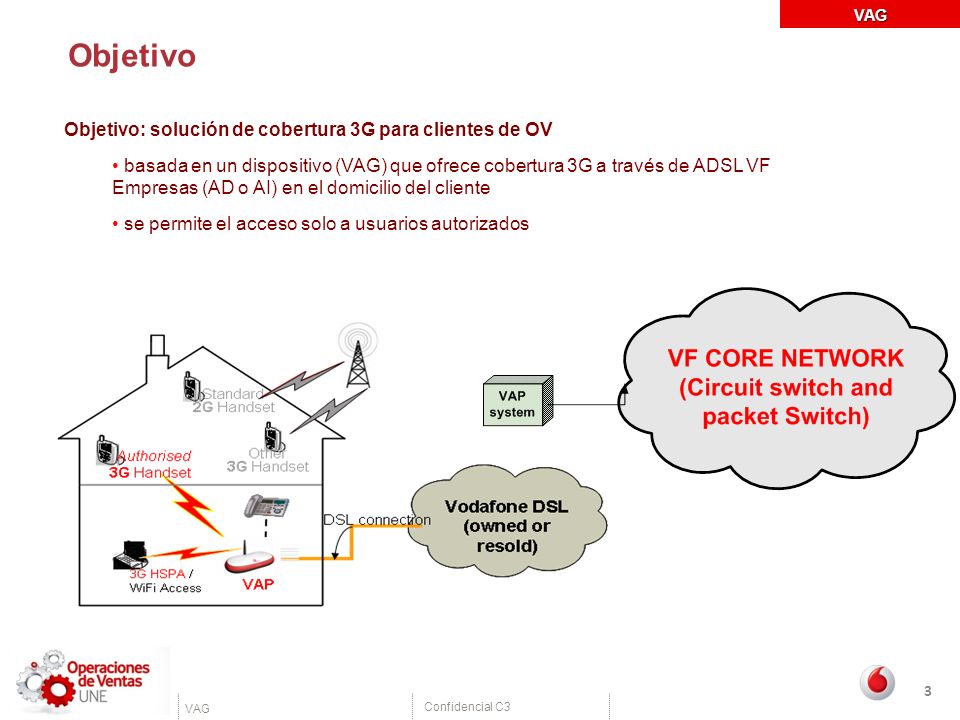

VAG Objetivo Objetivo: solución de cobertura 3G para clientes de OV basada en un dispositivo (VAG) que ofrece cobertura 3G a través de ADSL VF Empresas (AD o AI) en el domicilio del cliente se permite el acceso solo a usuarios autorizados

4 Voz premium oficina Vodafone

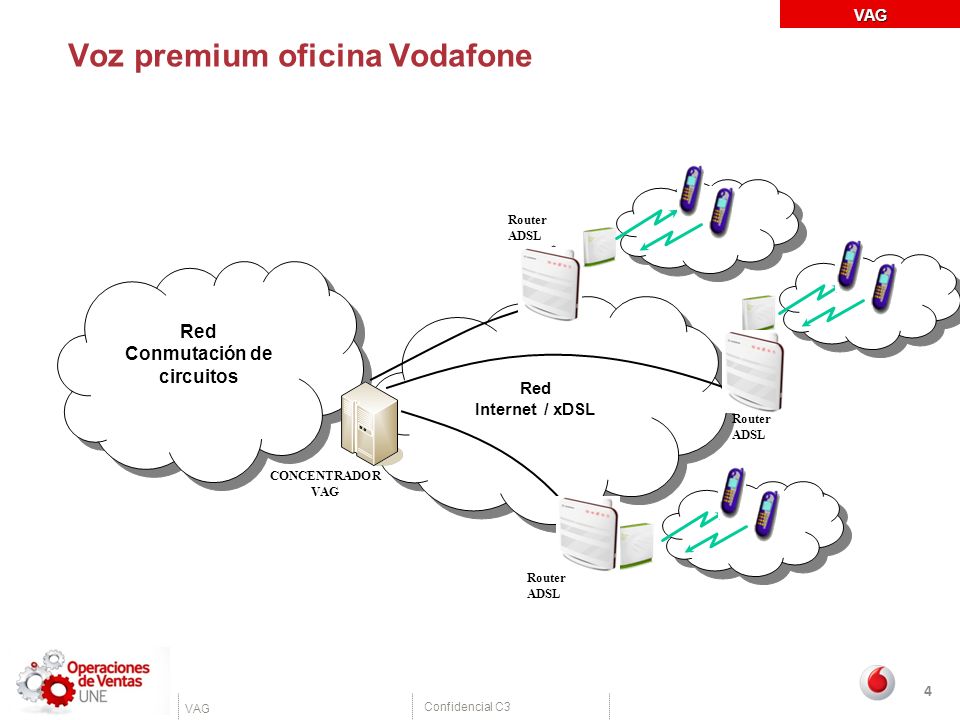

VAG Voz premium oficina Vodafone Router ADSL Red Conmutación de circuitos Red Internet / xDSL Router ADSL CONCENTRADOR VAG Router ADSL Router ADSL

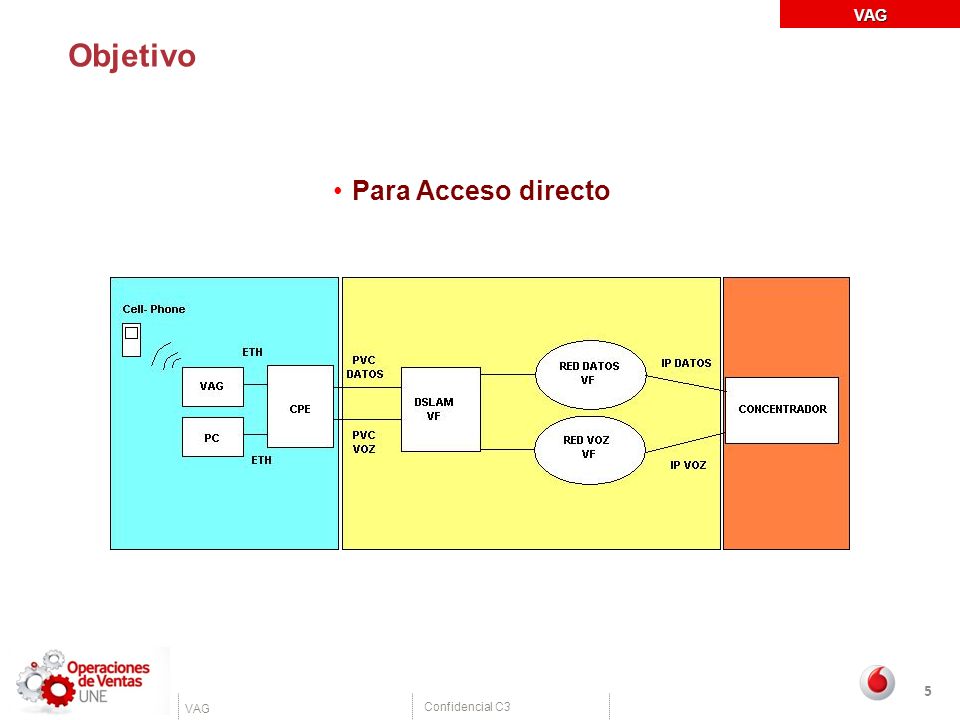

5 VAG Objetivo Para Acceso directo

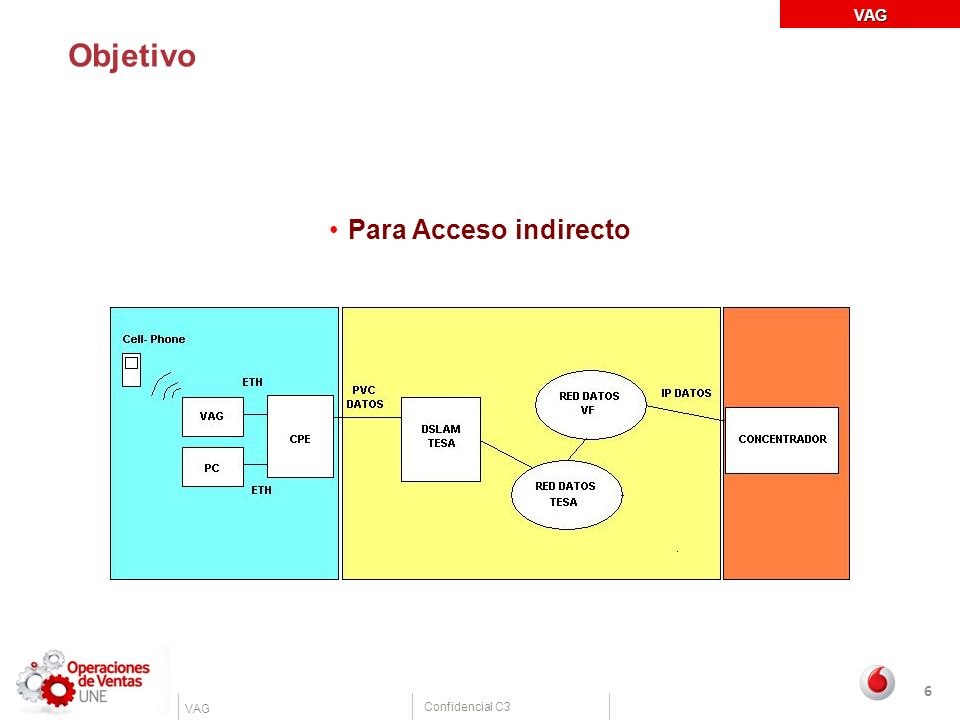

6 VAG Objetivo Para Acceso indirecto

7 VOZ PREMIUM OFICINA VODAFONE

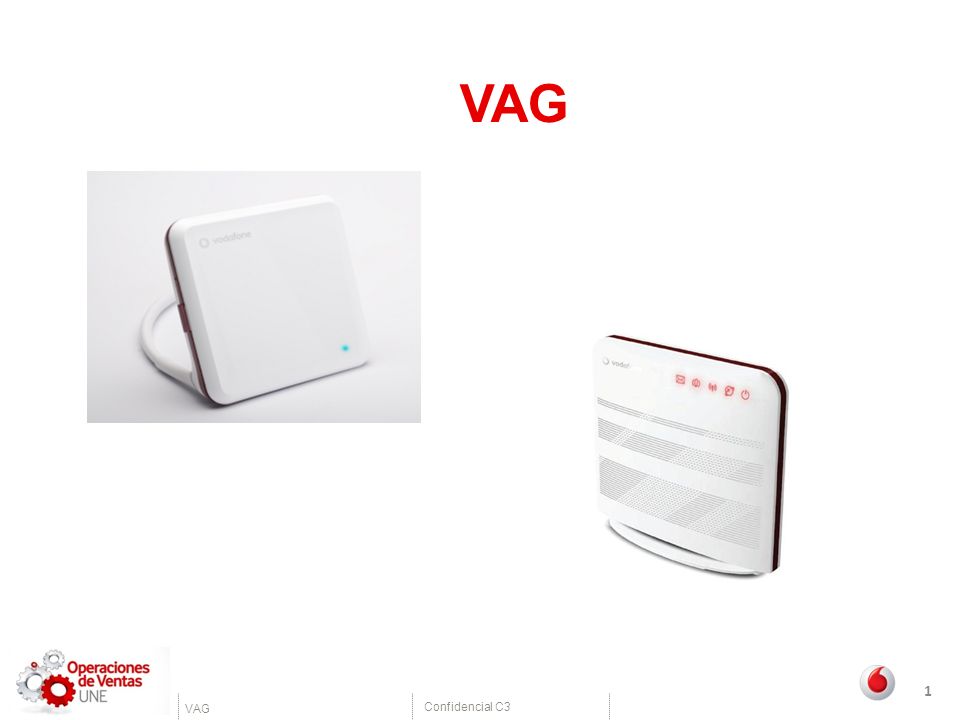

Home AP (UAP2105-V): terminal VAG comercializable con el producto Lista de acceso de 32 usuarios / 4 llamadas simultáneas (voz y/o datos) Proporciona servicios 3G: voz, VT, SMS, HSPA Radio de cobertura m (depende de entorno y configuración terminal) Máxima Potencia Transmitida: 13 dbm (20 mw) Cobertura macro 3G prioritaria sobre cobertura VAG 3G Priorización del tráfico de voz para ADSL AD (configuración en modo “2 túneles” IPSEC)

8 Consideraciones generales

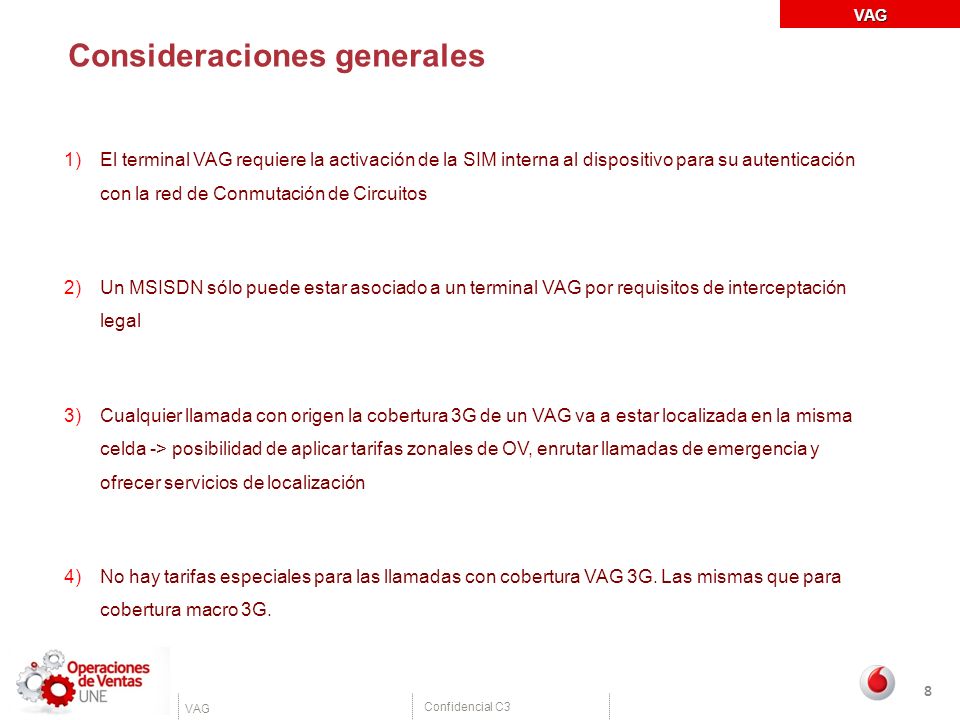

VAG Consideraciones generales El terminal VAG requiere la activación de la SIM interna al dispositivo para su autenticación con la red de Conmutación de Circuitos Un MSISDN sólo puede estar asociado a un terminal VAG por requisitos de interceptación legal Cualquier llamada con origen la cobertura 3G de un VAG va a estar localizada en la misma celda -> posibilidad de aplicar tarifas zonales de OV, enrutar llamadas de emergencia y ofrecer servicios de localización No hay tarifas especiales para las llamadas con cobertura VAG 3G. Las mismas que para cobertura macro 3G.

9 Consideraciones generales

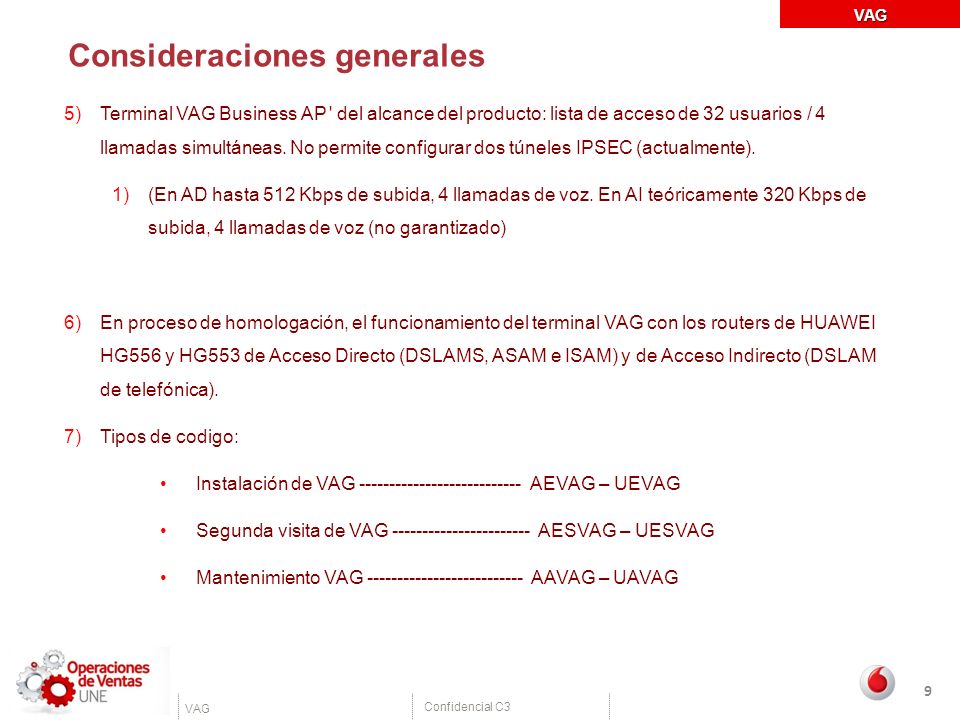

VAG Consideraciones generales Terminal VAG Business AP ' del alcance del producto: lista de acceso de 32 usuarios / 4 llamadas simultáneas. No permite configurar dos túneles IPSEC (actualmente). (En AD hasta 512 Kbps de subida, 4 llamadas de voz. En AI teóricamente 320 Kbps de subida, 4 llamadas de voz (no garantizado) En proceso de homologación, el funcionamiento del terminal VAG con los routers de HUAWEI HG556 y HG553 de Acceso Directo (DSLAMS, ASAM e ISAM) y de Acceso Indirecto (DSLAM de telefónica). Tipos de codigo: Instalación de VAG AEVAG – UEVAG Segunda visita de VAG AESVAG – UESVAG Mantenimiento VAG AAVAG – UAVAG

10 Procedimiento instalación

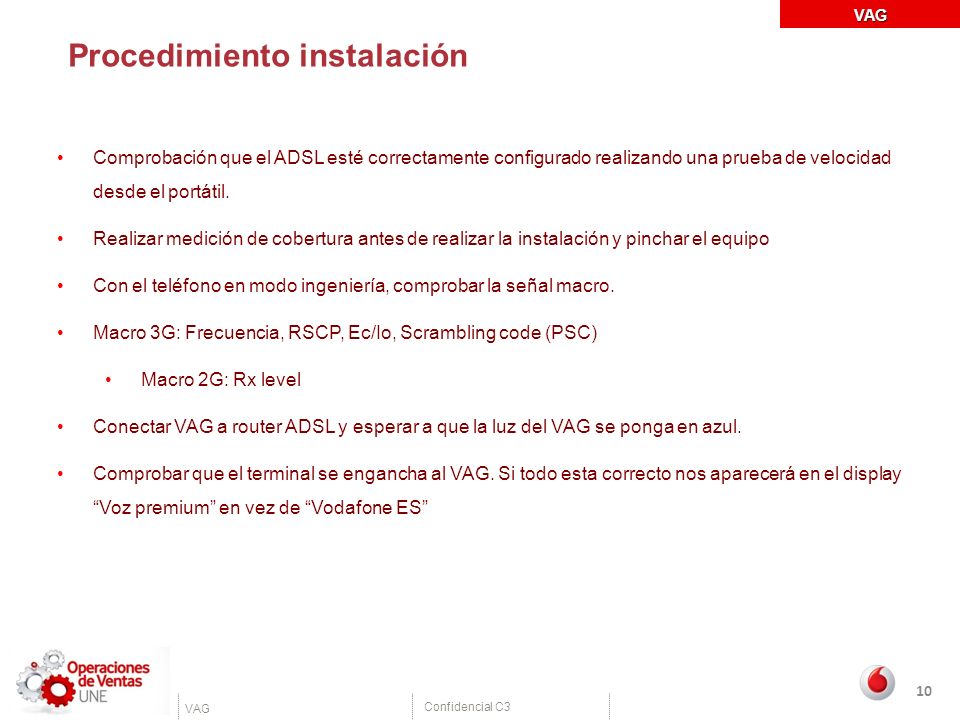

VAG Procedimiento instalación Comprobación que el ADSL esté correctamente configurado realizando una prueba de velocidad desde el portátil. Realizar medición de cobertura antes de realizar la instalación y pinchar el equipo Con el teléfono en modo ingeniería, comprobar la señal macro. Macro 3G: Frecuencia, RSCP, Ec/Io, Scrambling code (PSC) Macro 2G: Rx level Conectar VAG a router ADSL y esperar a que la luz del VAG se ponga en azul. Comprobar que el terminal se engancha al VAG. Si todo esta correcto nos aparecerá en el display “Voz premium” en vez de “Vodafone ES”

11 Procedimiento instalación

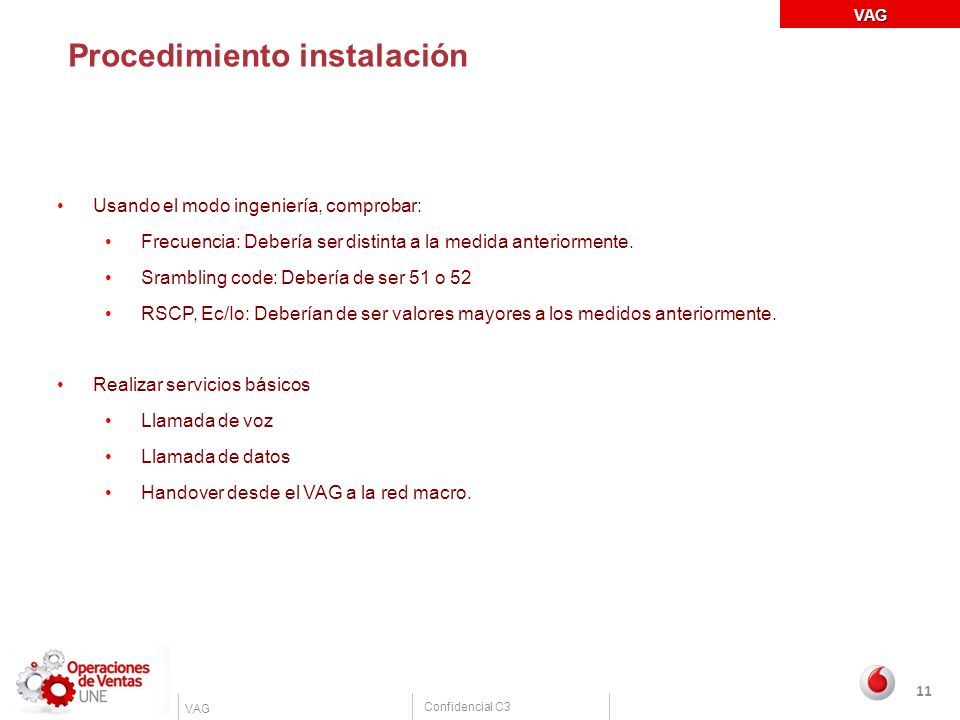

VAG Procedimiento instalación Usando el modo ingeniería, comprobar: Frecuencia: Debería ser distinta a la medida anteriormente. Srambling code: Debería de ser 51 o 52 RSCP, Ec/Io: Deberían de ser valores mayores a los medidos anteriormente. Realizar servicios básicos Llamada de voz Llamada de datos Handover desde el VAG a la red macro.

12 VAG Soporte

13 Estados • Apagado: El VAG no tiene alimentación o no está encendido.

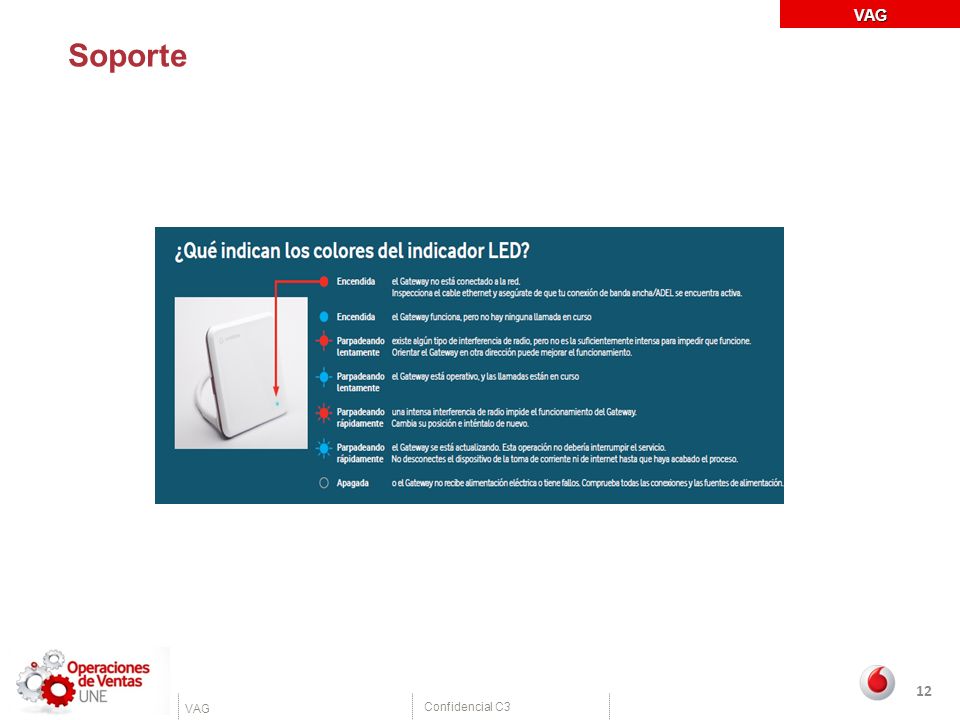

• Rojo: El VAG tiene conectividad Ethernet pero no está contactando con la plataforma. • Azul: El VAG está levantado y funcionando. • Morado: El VAG no tiene conectividad Ethernet. Los técnicos van a llamar siempre al grupo de HD_PROV opción 9. Para códigos manuales introduciremos dos 0 antes del código. Ej: el código MANxxxxx introduciremos 00xxxxx El grupo de HD_PROV será el responsable de verificar que todo funciona OK, este grupo puede verificar el estado del VAG, el OMNIA, y tienen que tener acceso al fichero en donde se almacena la correlación de VAG y SIM.

14 Problemas detectados Problemas detectados

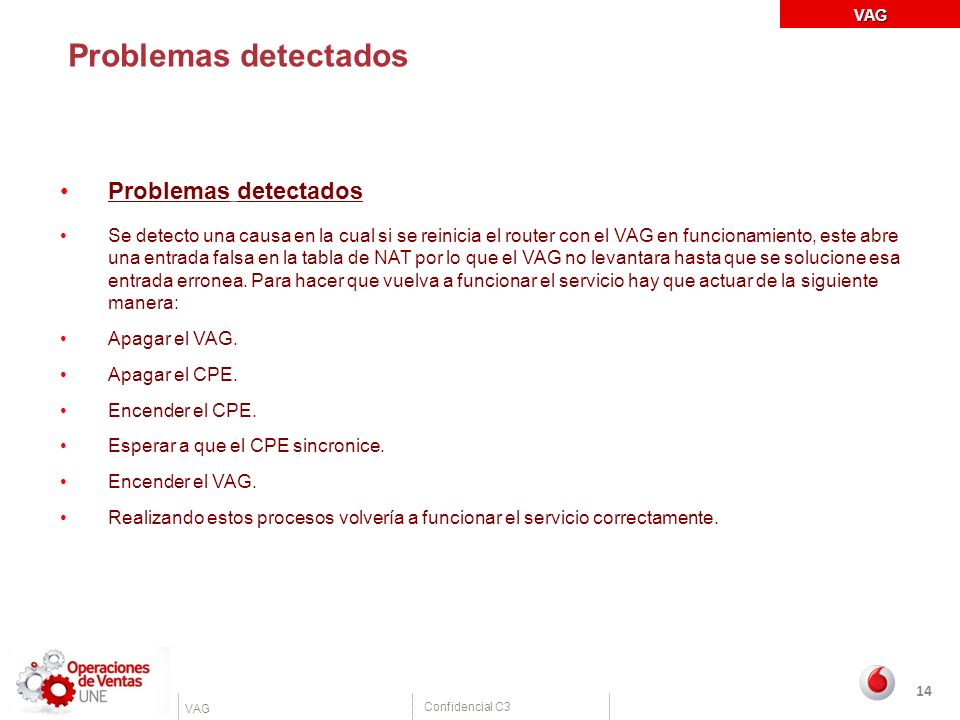

VAG Problemas detectados Problemas detectados Se detecto una causa en la cual si se reinicia el router con el VAG en funcionamiento, este abre una entrada falsa en la tabla de NAT por lo que el VAG no levantara hasta que se solucione esa entrada erronea. Para hacer que vuelva a funcionar el servicio hay que actuar de la siguiente manera: Apagar el VAG. Apagar el CPE. Encender el CPE. Esperar a que el CPE sincronice. Encender el VAG. Realizando estos procesos volvería a funcionar el servicio correctamente.
