Ley De OHM La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a.

Presentación del tema: "Ley De OHM La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a."— Transcripción de la presentación:

1 Ley De OHM La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia eléctrica del mismo", se puede expresar matemáticamente en la siguiente ecuación I = Intensidad en amperios (A) V = Diferencia de potencial en voltios (V) ó (U) R = Resistencia en ohmios (Ω).

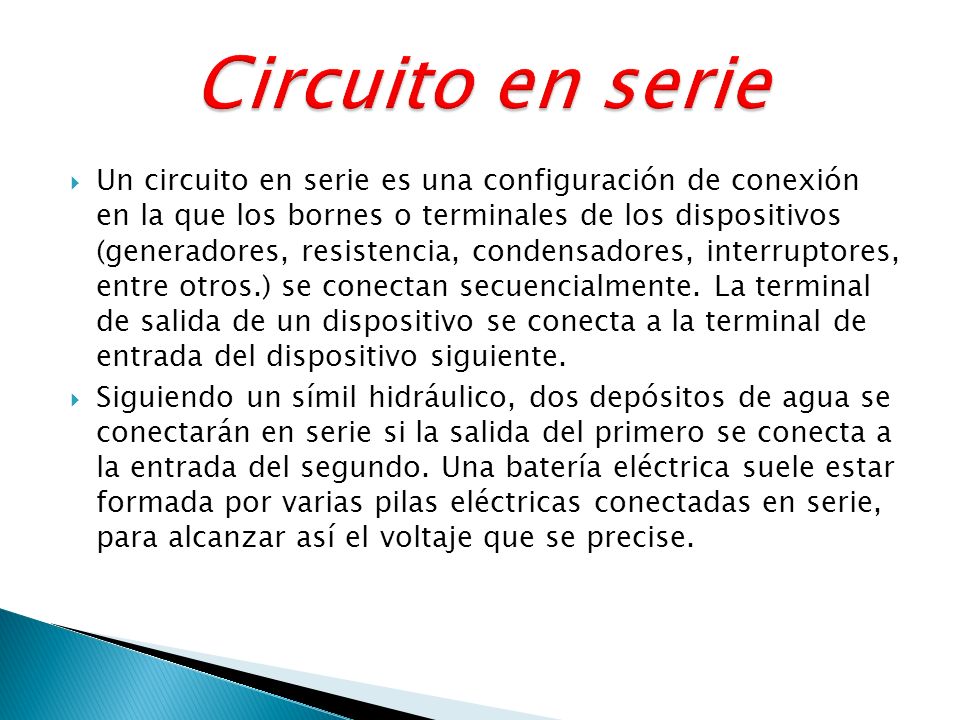

2 Circuito en serie Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencia, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

3 Gráficos Para generadores Para resistencias Para condensadores
Para interruptores

4 Ventajas y desventajas
Ventajas: conexión sencilla, menos cables Desventajas: Ofrece mayor resistencia y por lo mismo la intensidad en ellas decrece

5 Circuito paralelo El circuito paralelo es una conexión donde, los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo.

6 Graficas Para generadores Para Resistencias Para Condensadores

7 Ventajas y desventajas
En este sistema debes de recordar que el voltaje es el mismo, pero las corrientes en las mallas es distintas

8 Circuito mixto Es una combinación de elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.

9 graficas

10 Ventajas y desventajas
Desventajas Es de circuitería mas larga y casi siempre se puede simplificar en una resistencia equivalente a todo el circuito
