Lección 6 Cadena de Caracteres (Strings) y Manejo de archivos (File I/O)

Presentación del tema: "Lección 6 Cadena de Caracteres (Strings) y Manejo de archivos (File I/O)"— Transcripción de la presentación:

1 Lección 6 Cadena de Caracteres (Strings) y Manejo de archivos (File I/O)

2 Cadena de Caracteres (Strings) Es una colección de caracteres (ASCII) desplegables o no desplegables Se utilizan para: desplegar mensajes, controlar instrumentos, almacenar o recuperar archivos (file I/O) Los controles e indicadores de caracteres se encuentran en la paleta Controls » String & Path ( Text Control o Text Indicator)

3 Modos de mostrar las cadenas de Caracteres (String) Normal display Password display \ code display Hex display

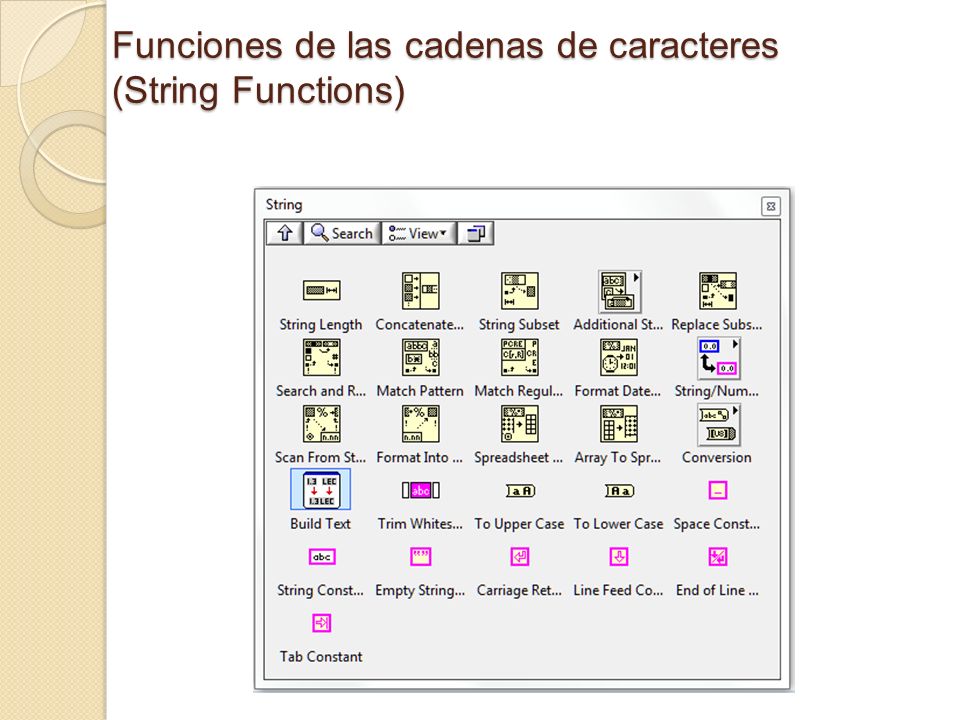

4 Funciones de las cadenas de caracteres (String Functions)

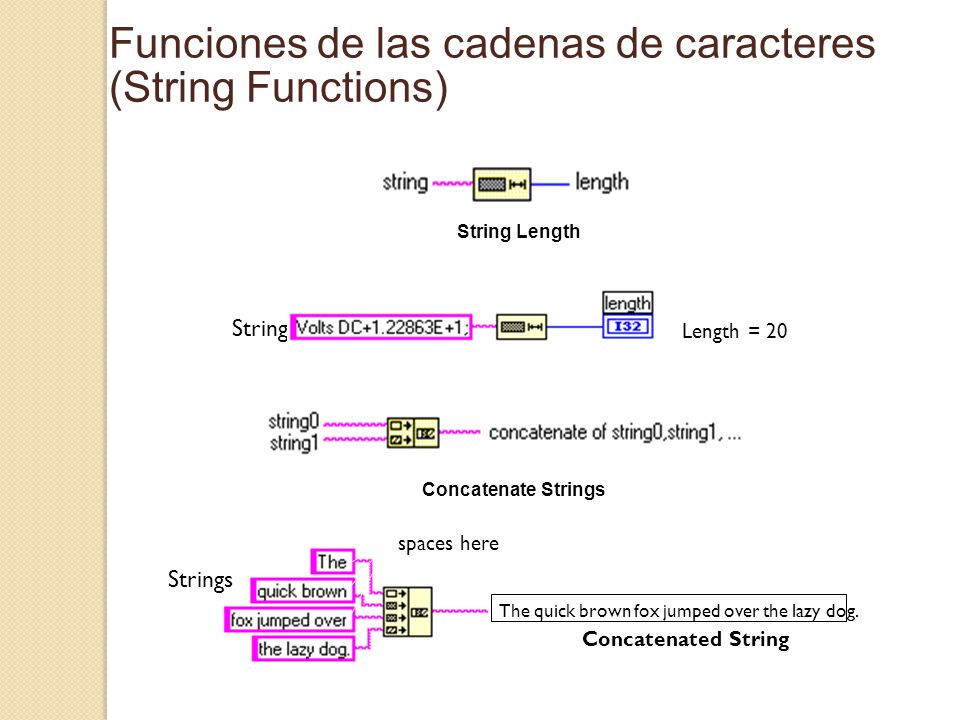

5 Concatenate Strings String = 20 Length The quick brown fox jumped over the lazy dog. Concatenated String Strings spaces here String Length

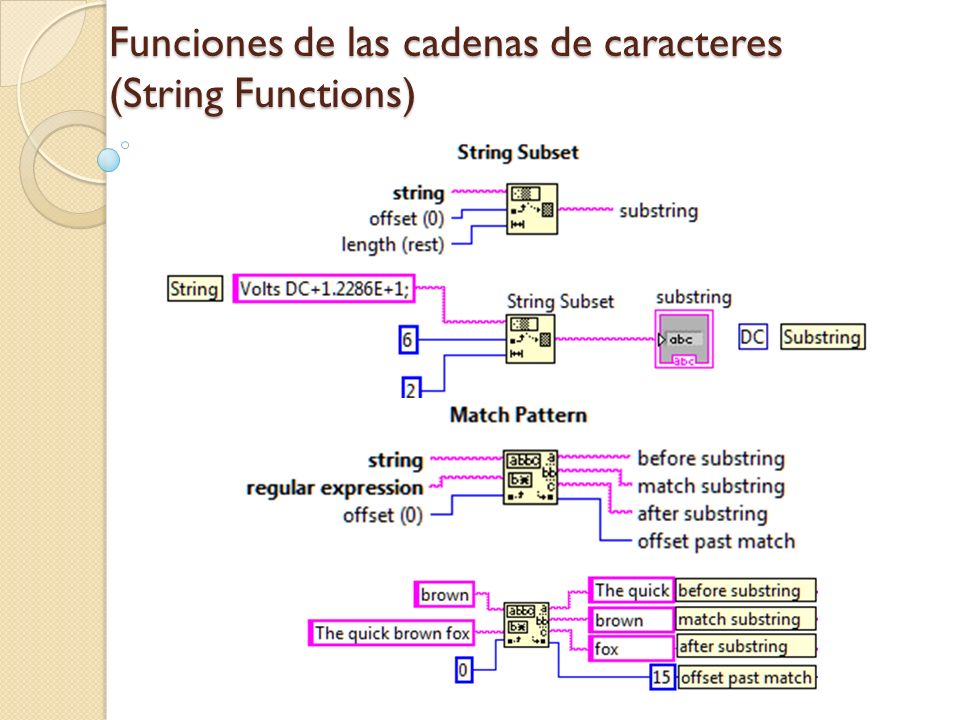

6 Funciones de las cadenas de caracteres (String Functions)

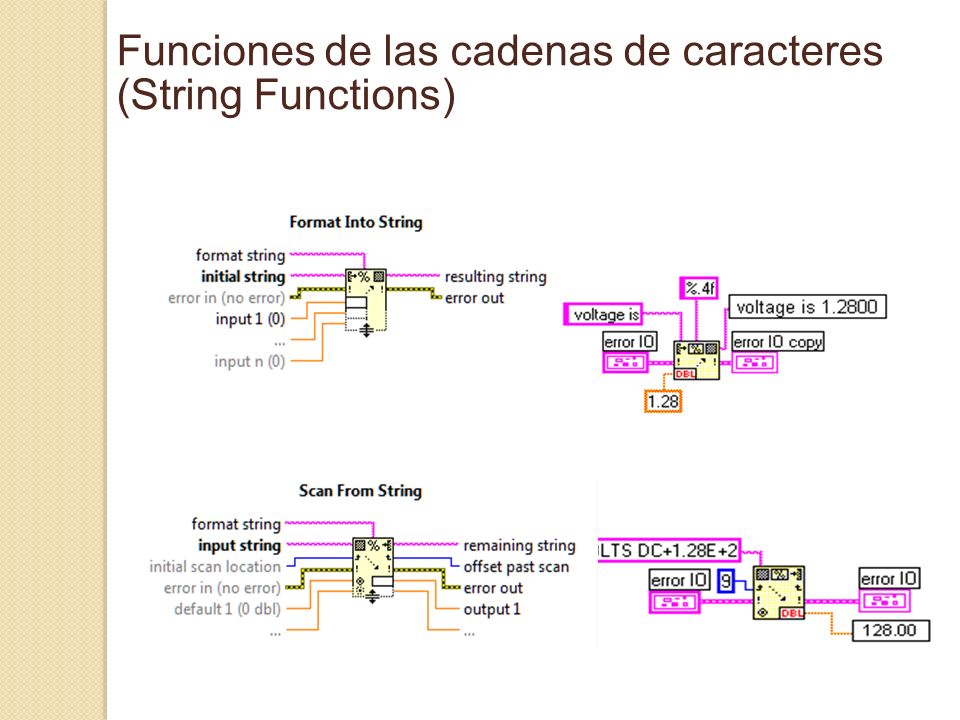

7

8 Funciones de las cadenas de caracteres (String Functions) Format Into String & Scan From String Edit Scan String Tanto Format Into String como Scan From String tienen una interfase llamada Edit Scan String y Edit Format String empleadas para especificar el foremato de la cadena de caracteres

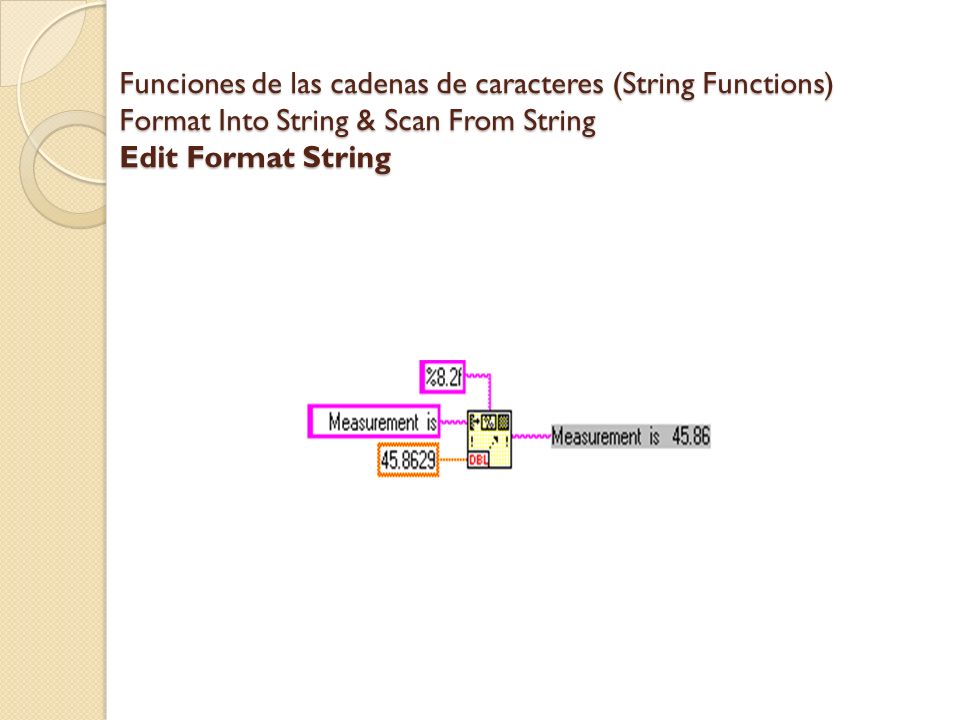

9 Funciones de las cadenas de caracteres (String Functions) Format Into String & Scan From String Edit Format String

10

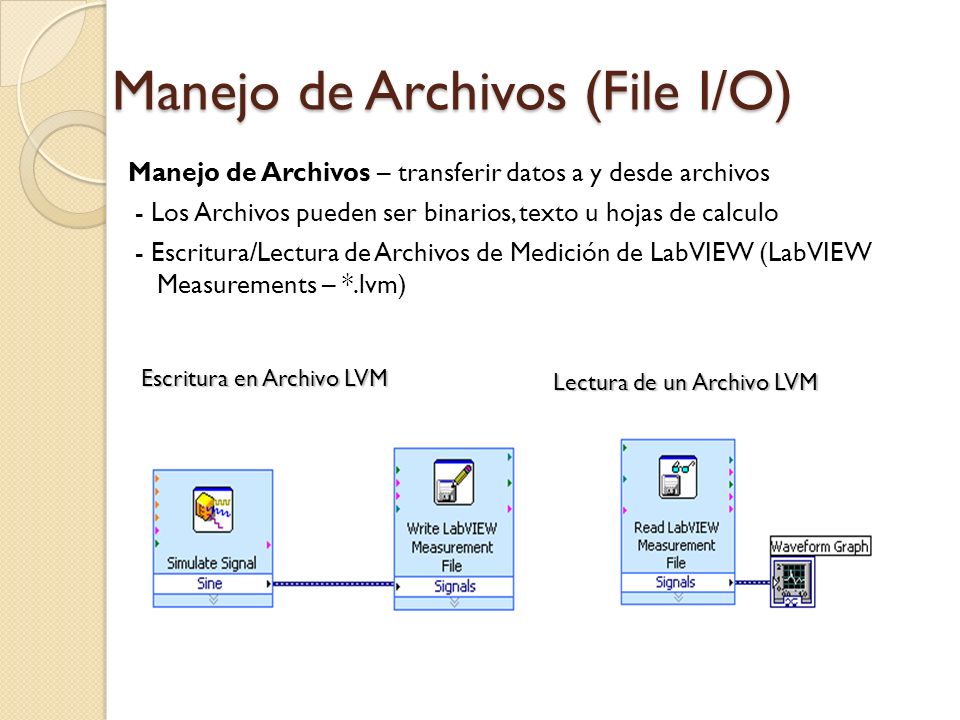

11 Manejo de Archivos (File I/O) Manejo de Archivos – transferir datos a y desde archivos - Los Archivos pueden ser binarios, texto u hojas de calculo - Escritura/Lectura de Archivos de Medición de LabVIEW (LabVIEW Measurements – *.lvm) Escritura en Archivo LVM Lectura de un Archivo LVM

12 Escritura de Archivos de Medición LabVIEW (LabVIEW Measurement) Incluye las funciones de apertura, escritura, cierre y manejo de errores Maneja el formateo de cadenas de caracteres (strings) ya sea con delimitación por medio de tab o de coma La función de concatenar señales es usada para combinar datos en datos de tipo dinámico

13 Entrada/Salida de Archivos

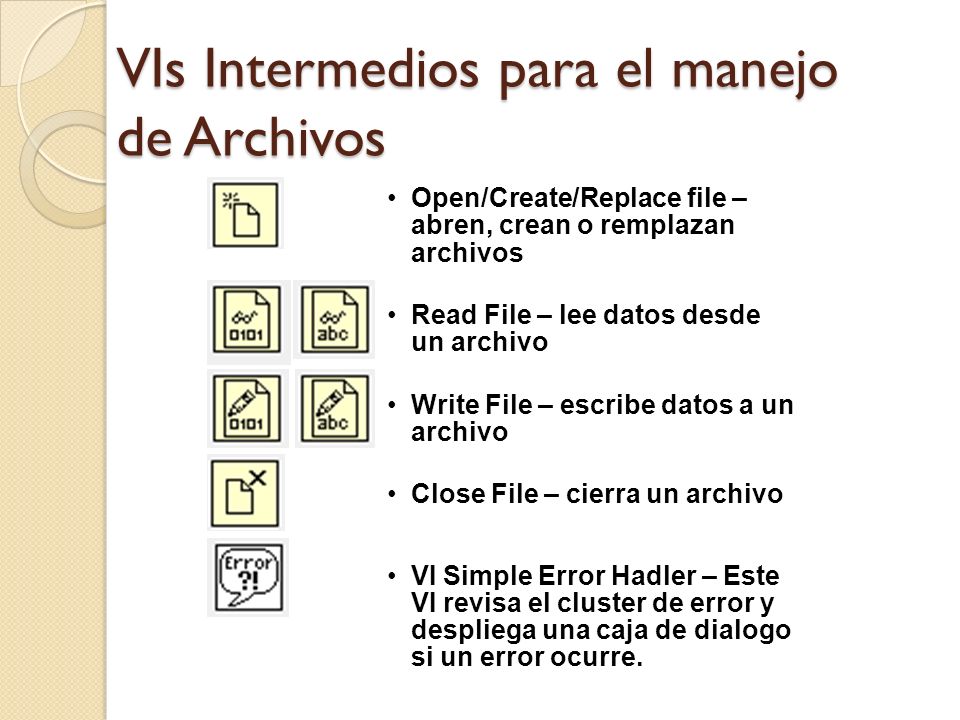

14 VIs Intermedios para el manejo de Archivos Open/Create/Replace file – abren, crean o remplazan archivos Read File – lee datos desde un archivo Write File – escribe datos a un archivo Close File – cierra un archivo VI Simple Error Hadler – Este VI revisa el cluster de error y despliega una caja de dialogo si un error ocurre.

15 Guardando Datos a un Archivo Open/Create/Replace.- abre el archivo existente TEST1.DAT y genera una número de referencia y un cluster de error si existe algún error en la abertura Write File.- escribe los datos de data Close File.- cierra el archivo abierto anteriormente Simple Error Handler.- inspecciona si o no existen errores en los pasos anteriores si existe despliega una caja de mensaje

16 Lectura de Datos desde un Archivo Open/Create/Replace.- abre el archivo Read File.- lee los bytes del archivo Close File.- cierra el archivo Simple Error Handler.- inspecciona errores

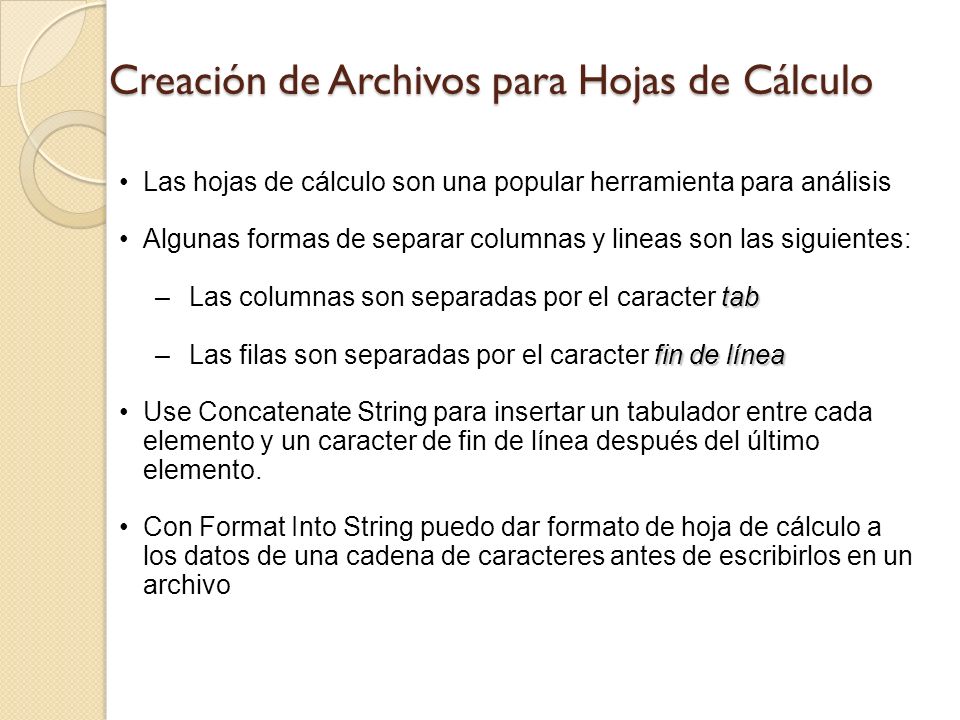

17 Creación de Archivos para Hojas de Cálculo Las hojas de cálculo son una popular herramienta para análisis Algunas formas de separar columnas y lineas son las siguientes: tab – Las columnas son separadas por el caracter tab fin de línea – Las filas son separadas por el caracter fin de línea Use Concatenate String para insertar un tabulador entre cada elemento y un caracter de fin de línea después del último elemento. Con Format Into String puedo dar formato de hoja de cálculo a los datos de una cadena de caracteres antes de escribirlos en un archivo

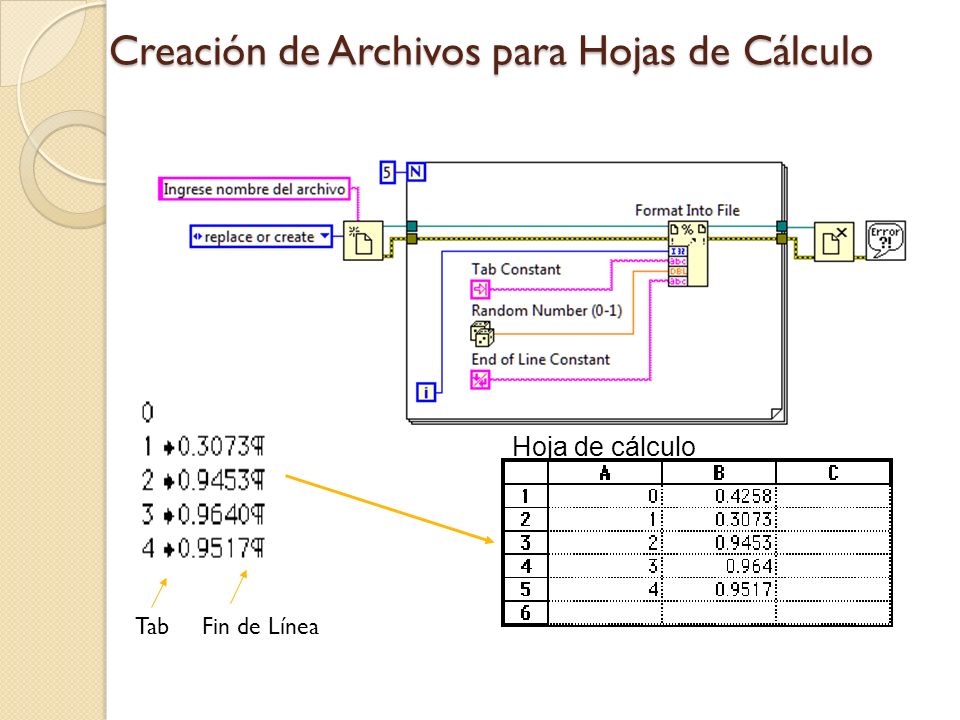

18 Creación de Archivos para Hojas de Cálculo TabFin de Línea Hoja de cálculo

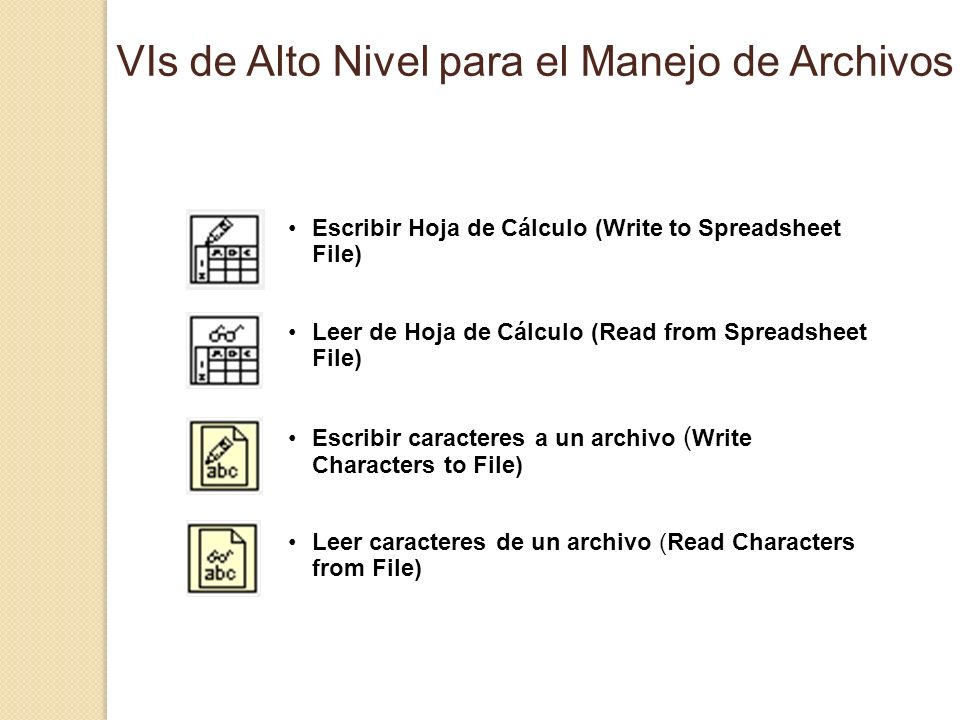

19 VIs de Alto Nivel para el Manejo de Archivos Escribir Hoja de Cálculo (Write to Spreadsheet File) Leer de Hoja de Cálculo (Read from Spreadsheet File) Escribir caracteres a un archivo ( Write Characters to File) Leer caracteres de un archivo (Read Characters from File)

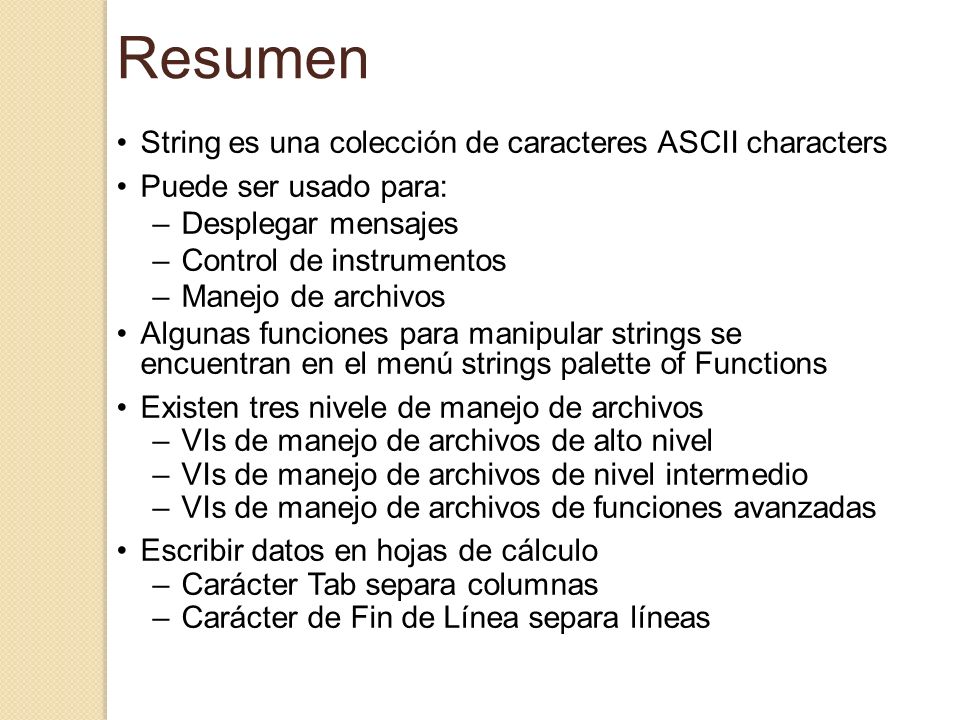

20 Resumen String es una colección de caracteres ASCII characters Puede ser usado para: – Desplegar mensajes – Control de instrumentos – Manejo de archivos Algunas funciones para manipular strings se encuentran en el menú strings palette of Functions Existen tres nivele de manejo de archivos – VIs de manejo de archivos de alto nivel – VIs de manejo de archivos de nivel intermedio – VIs de manejo de archivos de funciones avanzadas Escribir datos en hojas de cálculo – Carácter Tab separa columnas – Carácter de Fin de Línea separa líneas
