1 Tecnología Ultrasónica de No-Contacto

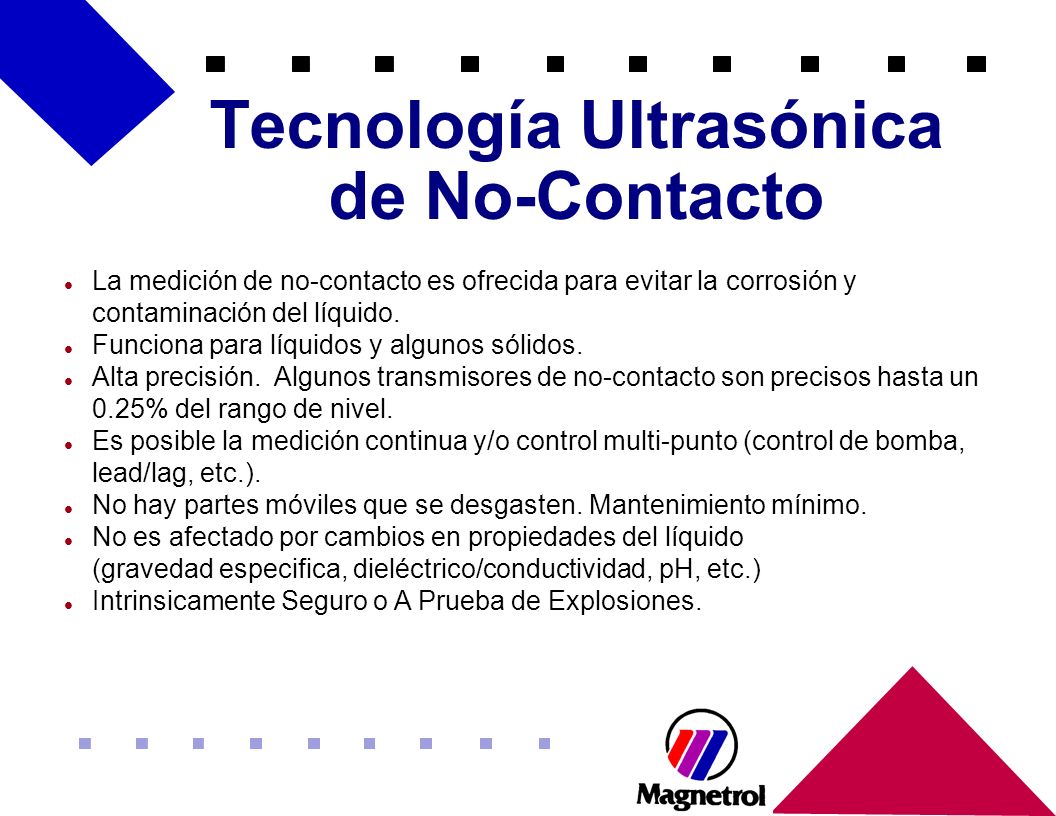

La medición de no-contacto es ofrecida para evitar la corrosión y contaminación del líquido. Funciona para líquidos y algunos sólidos. Alta precisión. Algunos transmisores de no-contacto son precisos hasta un 0.25% del rango de nivel. Es posible la medición continua y/o control multi-punto (control de bomba, lead/lag, etc.). No hay partes móviles que se desgasten. Mantenimiento mínimo. No es afectado por cambios en propiedades del líquido (gravedad especifica, dieléctrico/conductividad, pH, etc.) Intrinsicamente Seguro o A Prueba de Explosiones.

2 CRISTAL PIEZOELECTRICO

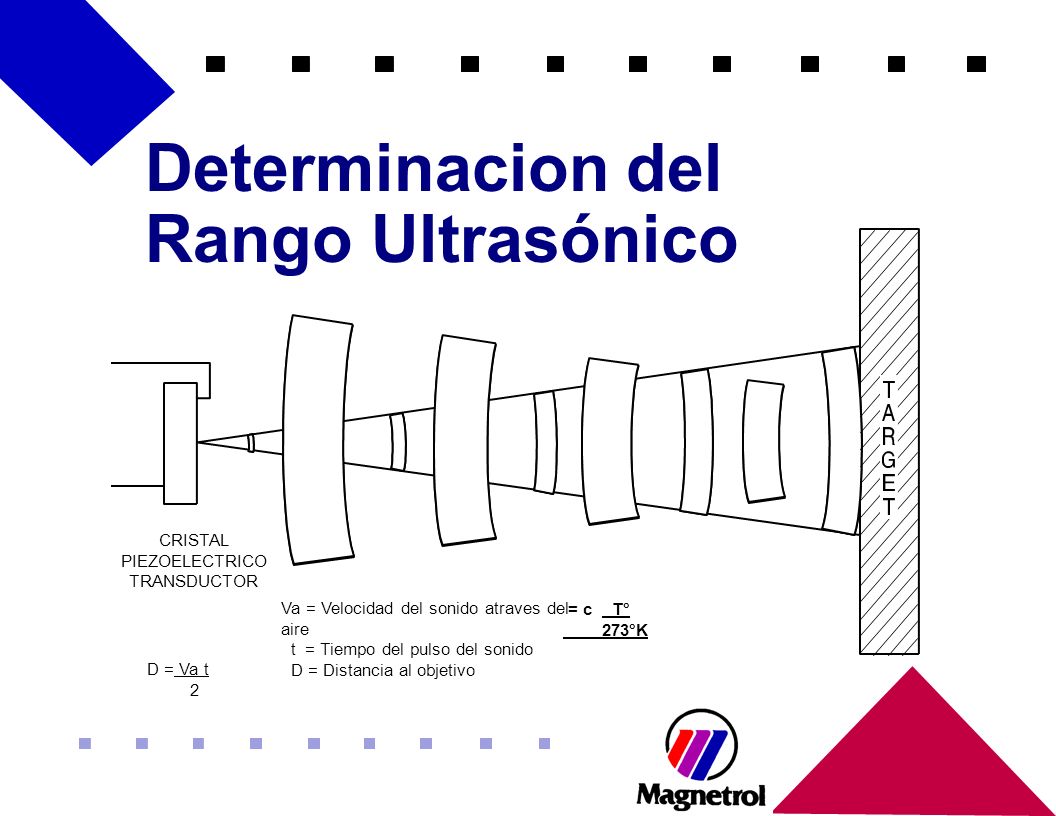

Determinacion del Rango Ultrasónico D = Va t 2 = c T° 273°K CRISTAL PIEZOELECTRICO TRANSDUCTOR Va = Velocidad del sonido atraves del aire t = Tiempo del pulso del sonido D = Distancia al objetivo

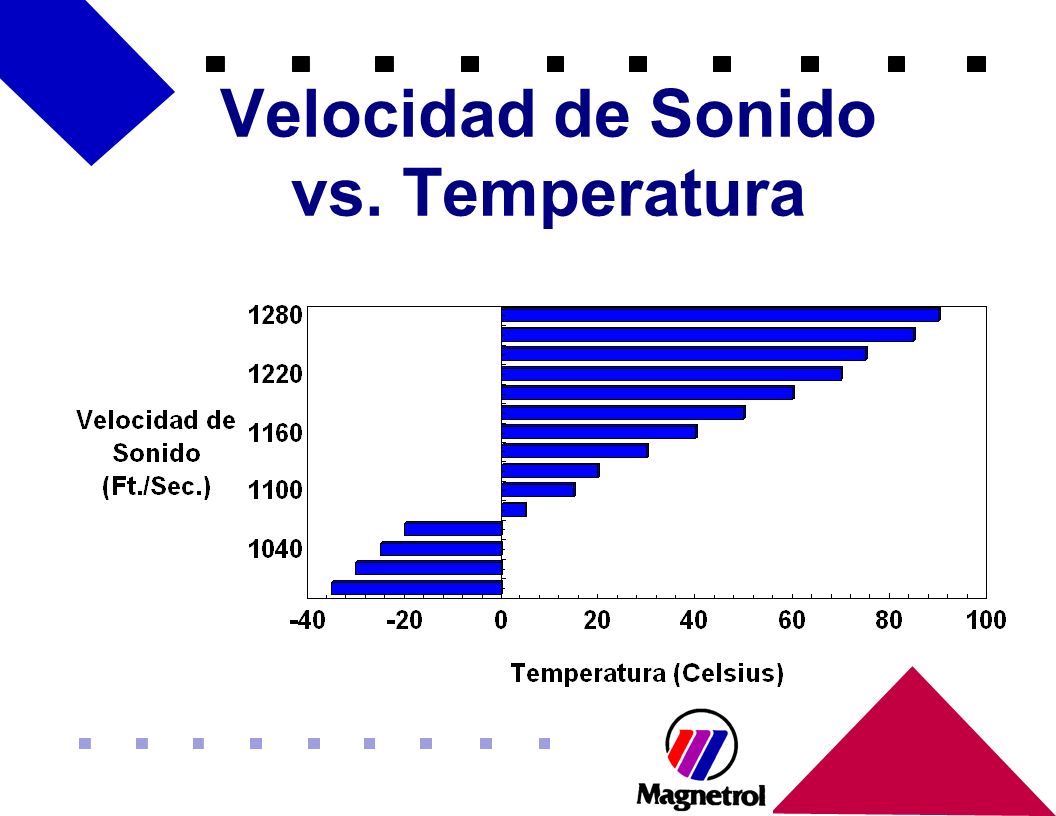

3 Velocidad de Sonido vs. Temperatura

4 Efecto de Vapor en la Velocidad del Sonido

5 Transmisión del Sonido Ultrasónico

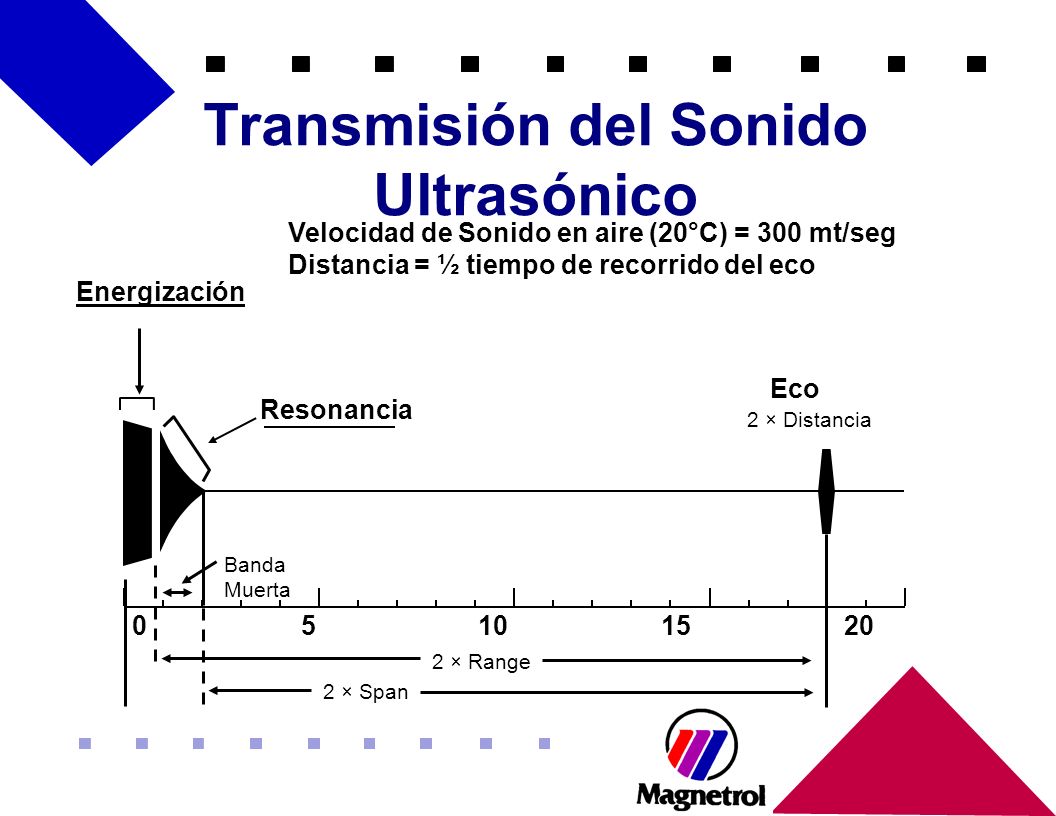

Velocidad de Sonido en aire (20°C) = 300 mt/seg Distancia = ½ tiempo de recorrido del eco Energización 2 × Distancia Banda Muerta 2 × Range 2 × Span Resonancia Eco

6 Diámetro del Cono Ultrasónico

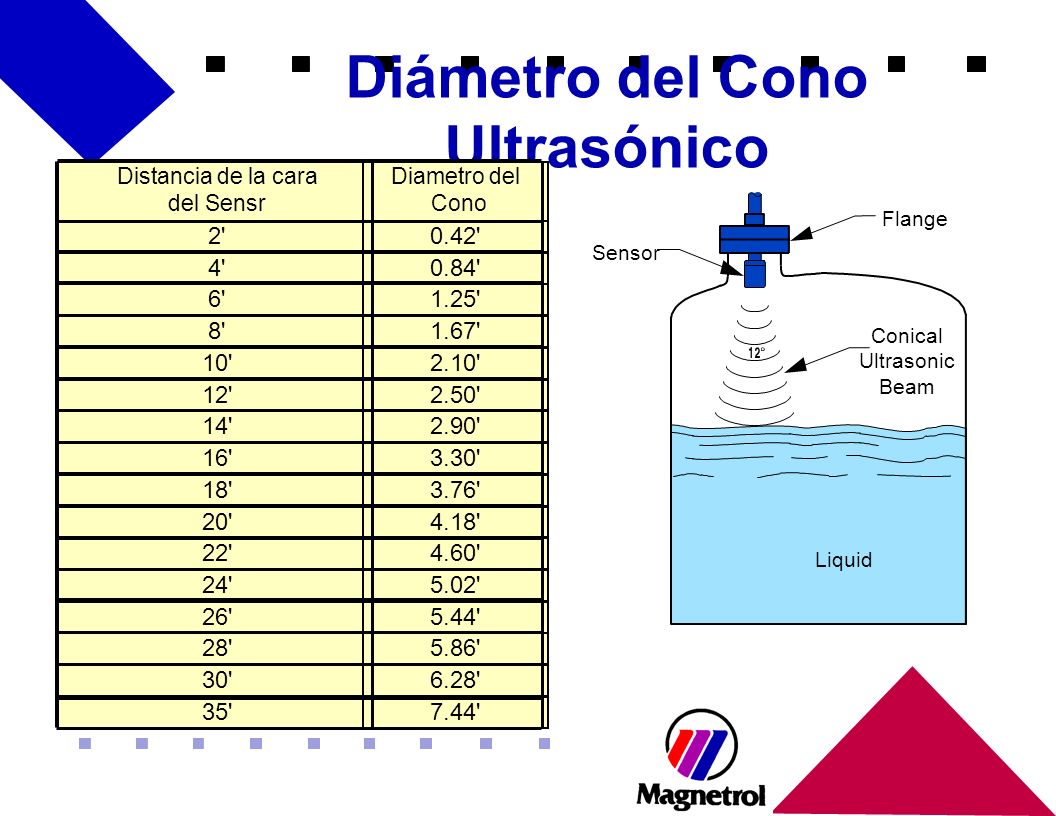

Distancia de la cara del Sensr Diametro del Cono 2' 0.42' 4' 0.84' 6' 1.25' 8' 1.67' 10' 2.10' 12' 2.50' 14' 2.90' 16' 3.30' 18' 3.76' 20' 4.18' 22' 4.60' 24' 5.02' 26' 5.44' 28' 5.86' 30' 6.28' 35' 7.44' Flange Sensor Liquid Conical Ultrasonic Beam

7 Montaje del Transductor

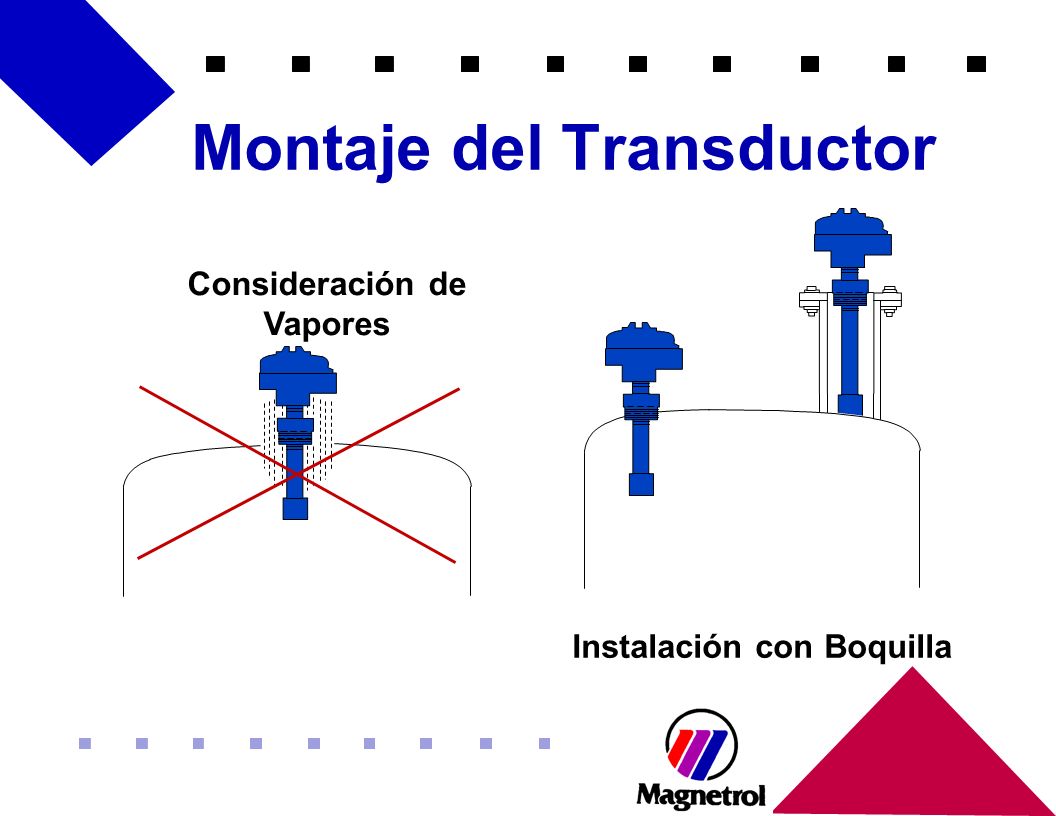

Consideración de Vapores Instalación con Boquilla

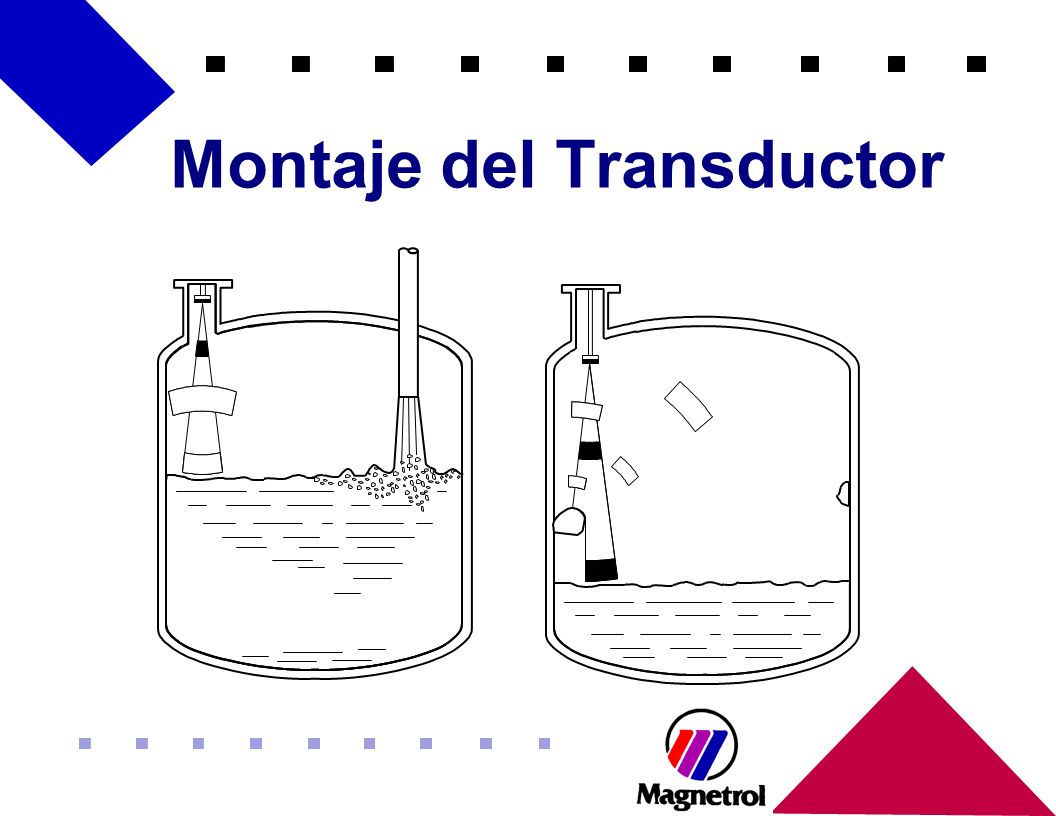

8 Montaje del Transductor

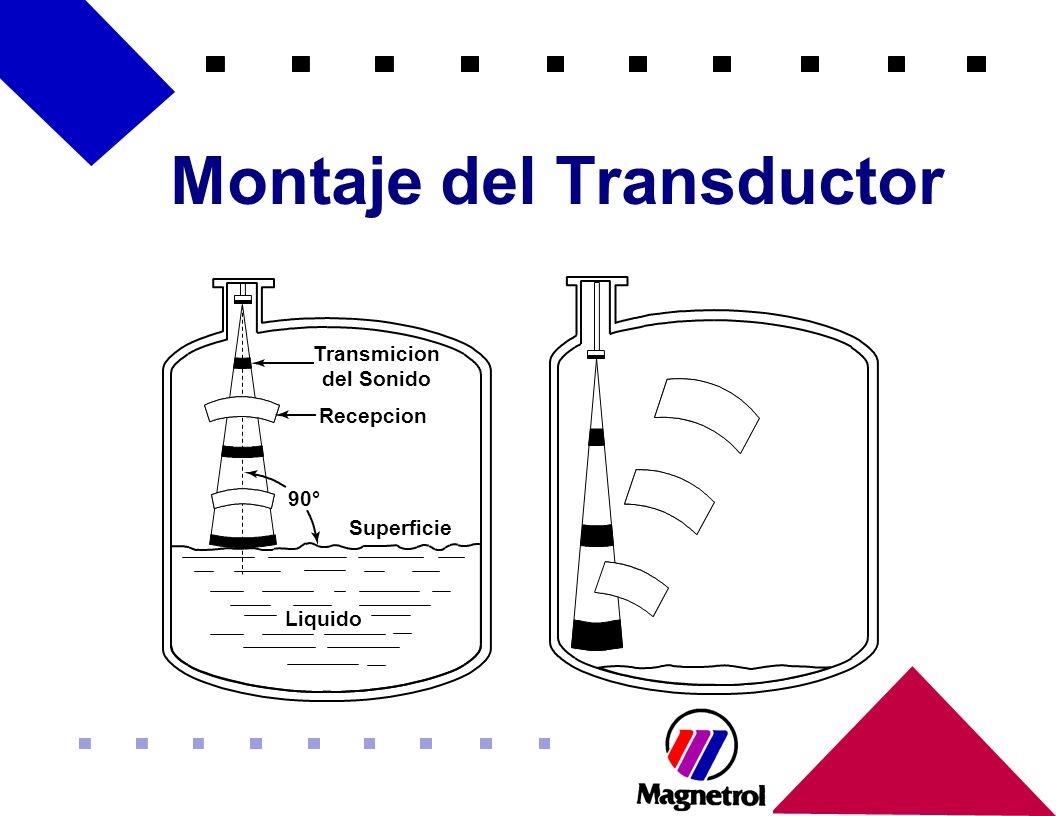

Transmicion del Sonido Recepcion Superficie Liquido 90°

9 Montaje del Transductor

10 Sensibilidades de la Transmisión Ultrasónica

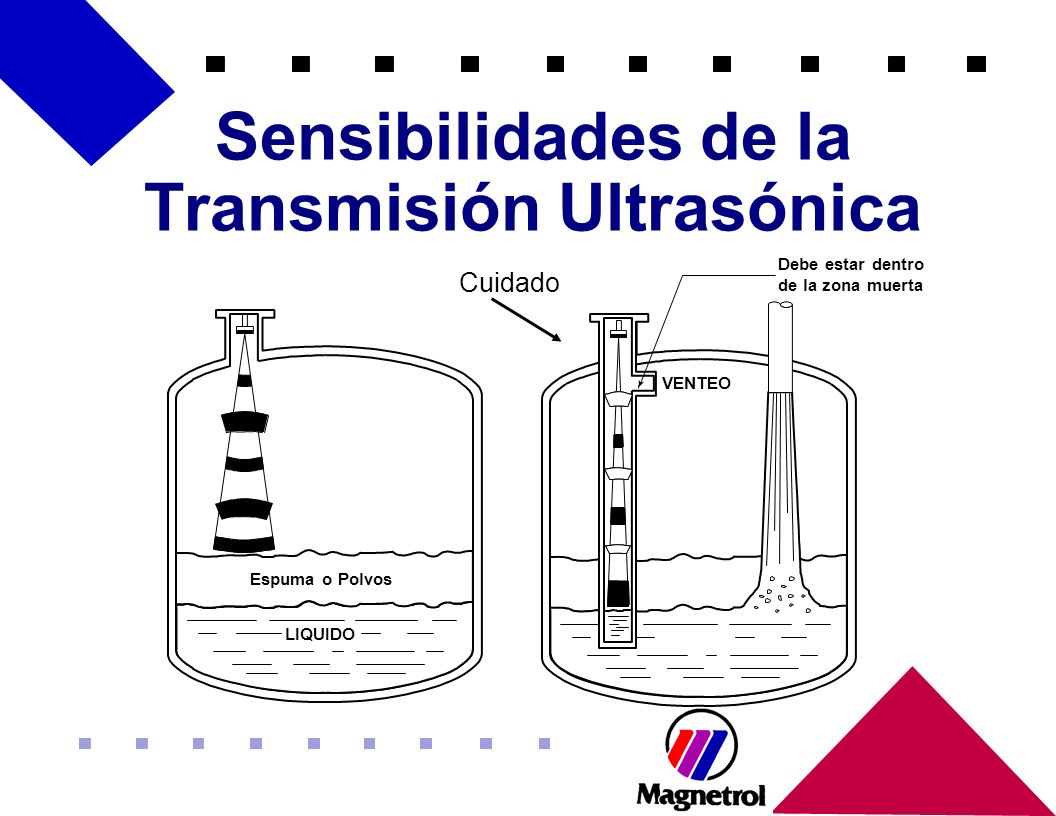

Cuidado Espuma o Polvos LIQUIDO VENTEO Debe estar dentro de la zona muerta

11 Pisos y Techos Comunes en Tanques

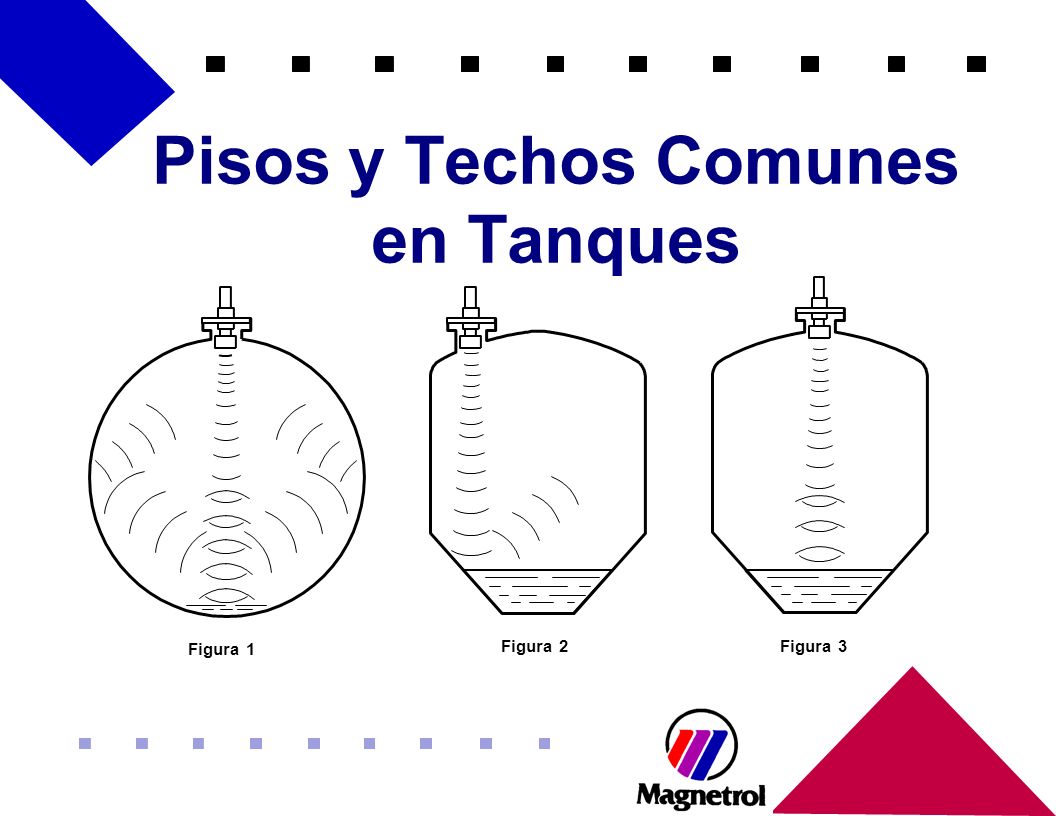

Figura 1 Figura 3 Figura 2

12 Transmisores Ultrasónicos Echotel

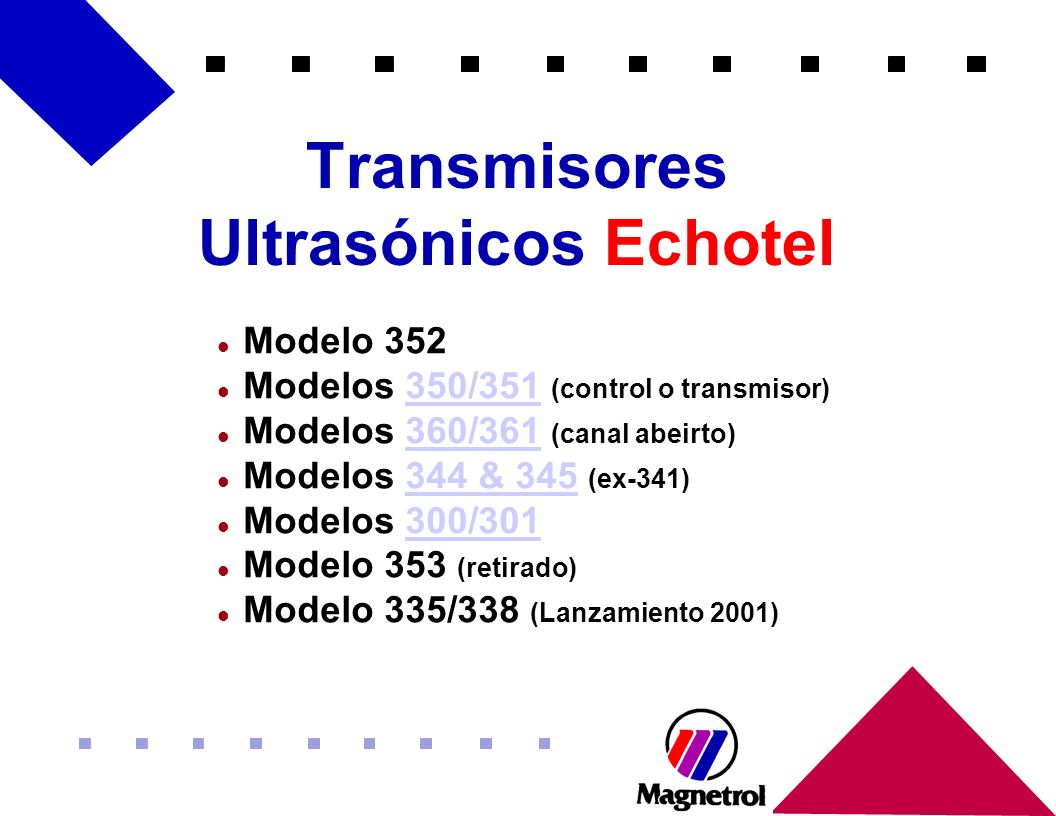

Modelo 352 Modelos 350/351 (control o transmisor) Modelos 360/361 (canal abeirto) Modelos 344 & 345 (ex-341) Modelos 300/301 Modelo 353 (retirado) Modelo 335/338 (Lanzamiento 2001)

13 Aplicaciones - Modelos 344 & 345
Blanqueadoras - Pulpa/Papel To Paper Machine 20 mA 4 mA Bleacher w/Wood Pulp Salida 4-20 mA a computadora controla el on/off de una cinta transportadora A los 20 mA, la computadora detiene la cinta parando la entrega de pulpa A los 4 mA, la computadora reactiva la cinta

14 Resin Regeneration System
Aplicaciones - Modelos 344 & 345 Planta de Desmineralización Acid Storage Caustic Storage Regeneration Water Supply To PLC Resin Regeneration System Bypass Pumps Demineralizers In this application the cusomer required a local readout and relays for high level alarm. This system chemically cleans the resin in the beds whch in turn demineralizes the water for the boilers. This reduces buildup in boiler tubes and maintainence costs.

15 Tratamiento de Agua - tanques con Químicos

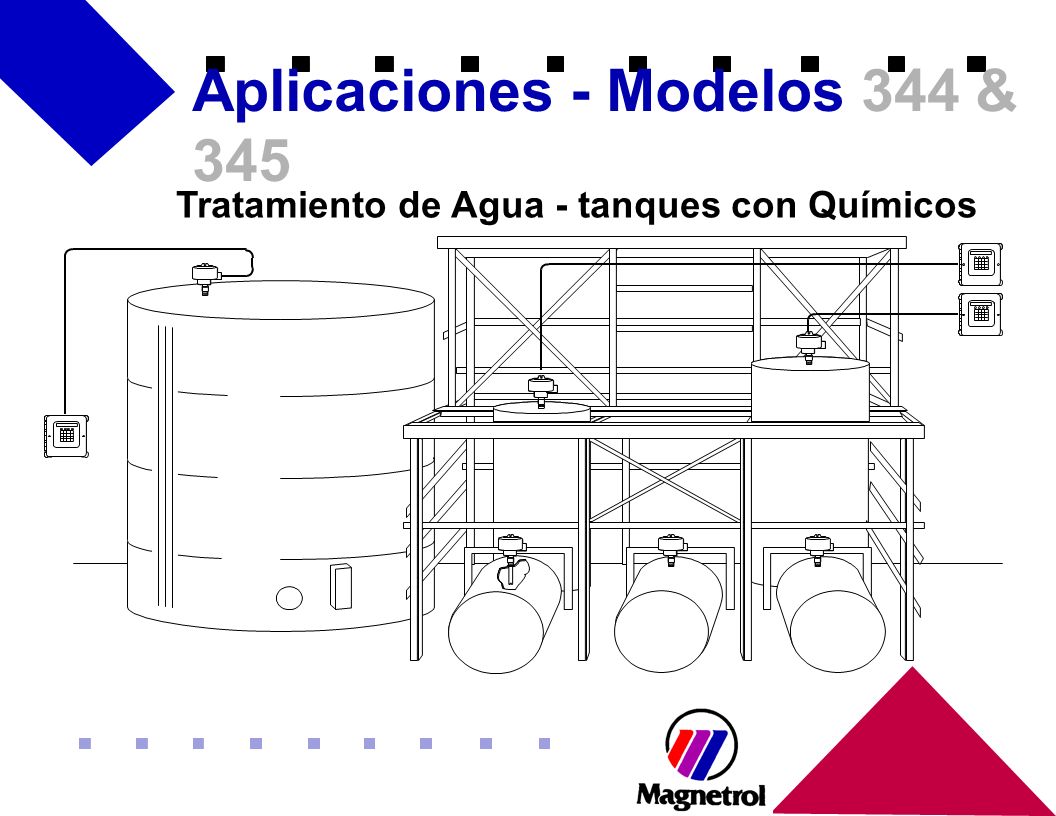

Aplicaciones - Modelos 344 & 345 Tratamiento de Agua - tanques con Químicos

16 Transductores Echotel
Transductor de 50 kHz Usado con el 341, 350/360, y 352 Disponible en AI316, Kynar y CPVC Robusto para uso en climas frias

17 Diseño del Transductor de
40 kHz Temperaturas: -40°F to 160°F (-40°C to +70°C) Presiones: -10 to +50 PSIG ( to BAR) Banda Muerta: 18 pulgadas Angulo del cono de transmisión 12° a 3dB 35' of cable (Belden 8102) when without sensor housing 2” or 1” NPT 3” or 10” insertion length

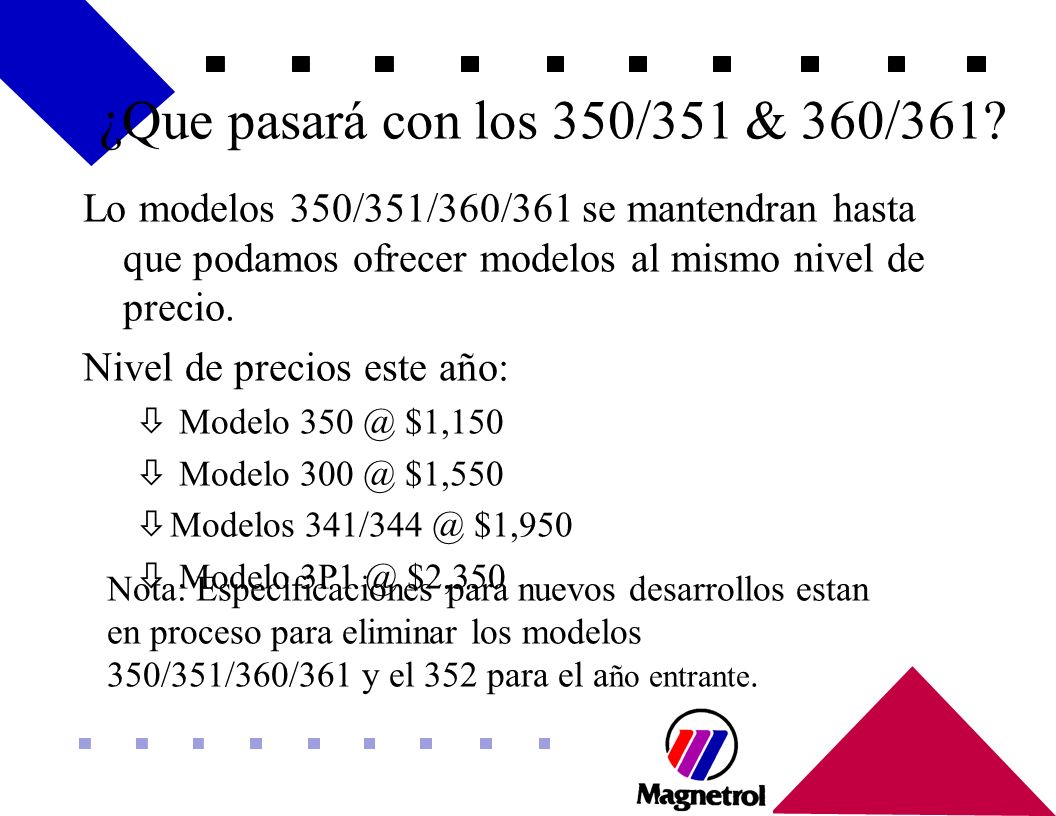

18 ¿Que pasará con los 350/351 & 360/361? Lo modelos 350/351/360/361 se mantendran hasta que podamos ofrecer modelos al mismo nivel de precio. Nivel de precios este año: Modelo $1,150 Modelo $1,550 Modelos $1,950 Modelo $2,350 Nota: Especificaciones para nuevos desarrollos estan en proceso para eliminar los modelos 350/351/360/361 y el 352 para el año entrante.

19 Ultrasónico de No-Contacto Análisis de Aplicación
Verificar los siguientes parámetros Vapor Mínimo o excesivo Espuma Agitación de la Superficie Angulo de reposo Temperatura Presión Obstáculos SI...Consulte a fábrica para recomendaciones - llene el cuestionario NO...Proceda a la Guía de Selección del Producto para recomendaciones. (51-203)
