1 Barcelona, 5 d’octubre de 2011 Experiències d’eficiència energètica a Catalunya Seminari de Gestió Ambiental Ponència: Casos pràctics d’eficiència energètica a Catalunya 1

2 El Parc Científic i Tecnològic Agroalimentari de Lleida és una aposta estratègica i ambiciosa per a Lleida, que fixa els seus valors en la innovació, la qualitat, l’especialització, el dinamisme, el prestigi científic i acadèmic i, clarament, en una vocació de lideratge. L’avantatge competitiu del Parc rau en l’oportunitat d’una ferma especialització en l’agroindústria, sustentada en el pes del sector agroalimentari en l’economia del territori lleidatà, amb la visió de ser –i ser reconegut – com el parc científic i tecnològic de referència d’aquest sector agroalimentari a Catalunya, Espanya i el Sud d’Europa. La Universitat de Lleida (UdL) i l’Ajuntament de Lleida són els socis fundadors i integrants a parts iguals del Consorci del Parc. El Parc, ocupa part de l’antic complex militar ubicat al Turó de Gardeny de la ciutat de Lleida, cosa que permet la recuperació per a la ciutat i la reintegració en la vida ciutadana d’un espai emblemàtic desplaçat del dia a dia lleidatà a causa, precisament, dels seus usos militars. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 2 Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

3 1945-1985: Antigues casernes militars 1998: compra a Defensa 2005: creació del consorci del Parc (50% Ajuntament de Lleida i 50% Universitat de Lleida) 2005: inici de la redacció del projecte, amb ajuts FEDER 2006 S’obtenen ajuts del MICINN (“Parquetazos”) per al desenvolupament 2007: inici de les obres 2009: inauguració 3 Àmbit constructiu: Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 3 Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

4 4 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 4 El Parc avui: 2011, actualment: al Parc Científic treballen 1.200 professionals d’alta qualificació, en 62 entitats. 5 Vivers d’empreses S’han generat uns 600 llocs de treball de nova creació, especialment en els sectors tecnològics (TIC) Integrat per 62 empreses, entitats, fundacions i grups de recerca. Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

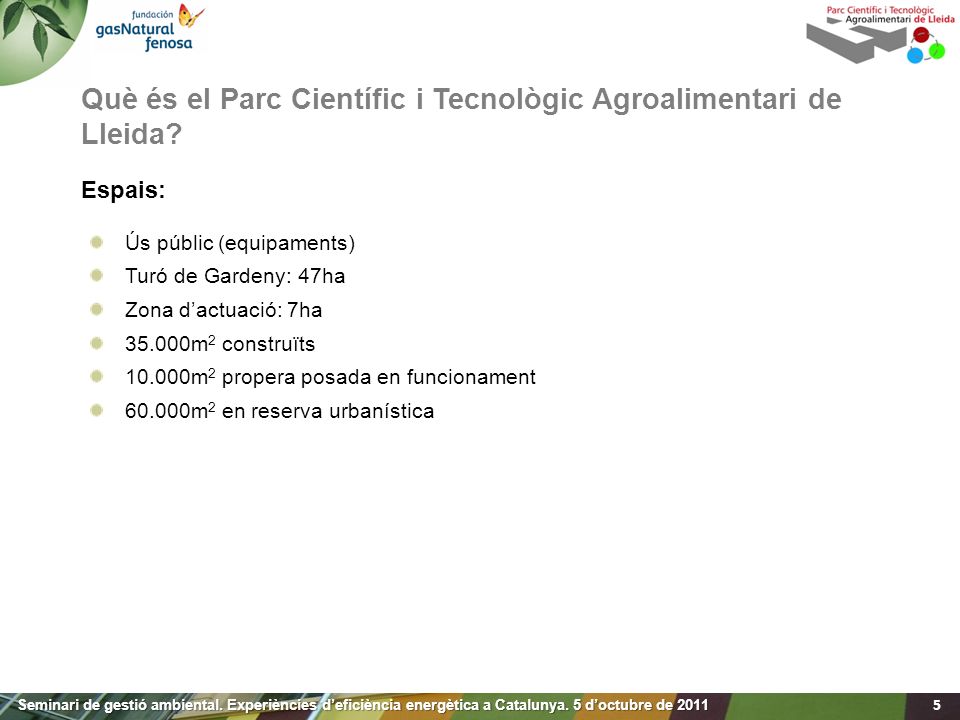

5 Ús públic (equipaments) Turó de Gardeny: 47ha Zona d’actuació: 7ha 35.000m 2 construïts 10.000m 2 propera posada en funcionament 60.000m 2 en reserva urbanística 5 Espais: Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 5 Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

6 6 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 6 Inversió: Inversió pública realitzada: 45MM€ Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

7 Passat i present del Parc: 7 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 7 1985 2009 Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

8 Lleida, ciutat entre dos turons 8 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 8 Què és el Parc Científic i Tecnològic Agroalimentari de Lleida?

9 Donar un nou ús (científic) a les antigues casernes militars. Aprofitar els recursos naturals. Aprofitar l’expèriencia en construccions d’hivernacles agrícoles industrials. Aplicar aquesta experiència a la construcció/rehabilitació d’habitatges. Com a recurs base per a l’edificació de centres de recerca i habitatges sostenibles. 9 El projecte constructiu: idea força del projecte Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 9

10 Rehabilitar els antics edificis existents allargant el cicle de vida dels materials emprats, la qual cosa implica: 10 Objectius del projecte constructiu Reducció de la demanda energètica. Manteniment de l'energia incorporada en els materials que componen els edificis en forma de H. Estalvi de l’energia:  no consumida en l'enderroc dels edificis.  en el transport dels residus generats fins a l’abocador  per extraure nous recursos  en el transport i transformació d'aquests nous recursos en materials per a la construcció  nou transport fins a l'obra i posada en obra. Minimització del malbaratament de recursos materials i respecte pel flux de l'aigua. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 10

11 Una reducció de la demanda energètica dels edificis. Aplicació d’equips el més eficients possible. Respectuosos amb el medi ambient. Aplicació de les noves tecnologies. Monitorització posterior dels edificis un cop rehabilitats. Flexibilitat en els usos. Ergonomia i qualitat de vida per als usuaris. 11 Estratègies i criteris A partir d'aquí, s’hi van aplicar criteris i estratègies de disseny bioclimàtic, per obtenir: Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 11

12 El Parc és un element científic d'experimentació sobre eficiència energètica i construcció sostenible en els seus propis edificis H. En aquesta recerca participen: 12 El projecte constructiu: un altre element d’experimentació científica Grup GREA Innovació Concurrent /UdL (Dra. Luisa Cabezas) Grup de recerca Energia per al Medi Ambient i Agrometeorologia /UdL (Dr. Joan Ignasi Rosell) SOFOS Solar Associació Smart Green Cities Projecte Smart Cities amb Indra, Abertis i la Generalitat de Catalunya Enginyeria Einesa BEE Group CIMNE ITL – INQUA Master en Bioconstrucció Camps de joventut al Parc, de treball científic sobre construcció sostenible, a l’estiu, etc. Fundació Barcelona Digital Centre Tecnològic Incafust - Centre Tecnològic Forestal de Catalunya ECS Tecnologia Agència de l‘Energia de Lleida Enginyeria Acústics Ambient Algunes de les publicacions científiques o de divulgació es poden consultar al web del Parc: http://www.pcital.com/publicacions http://www.pcital.com/publicacions Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 12

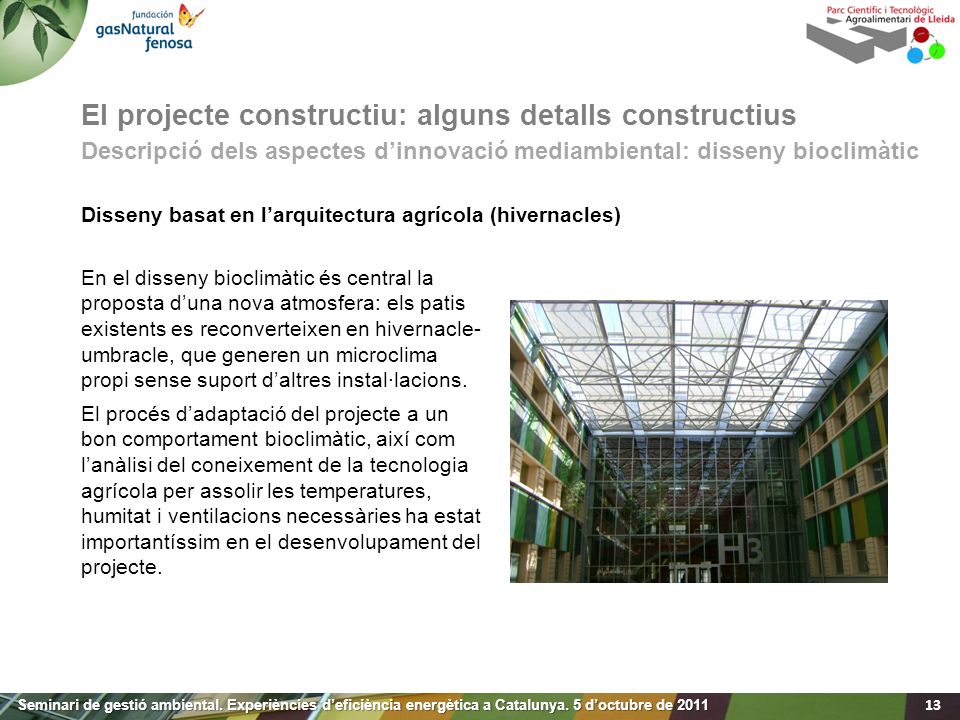

13 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic En el disseny bioclimàtic és central la proposta d’una nova atmosfera: els patis existents es reconverteixen en hivernacle- umbracle, que generen un microclima propi sense suport d’altres instal·lacions. El procés d’adaptació del projecte a un bon comportament bioclimàtic, així com l’anàlisi del coneixement de la tecnologia agrícola per assolir les temperatures, humitat i ventilacions necessàries ha estat importantíssim en el desenvolupament del projecte. Disseny basat en l’arquitectura agrícola (hivernacles) El projecte constructiu: alguns detalls constructius Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 13

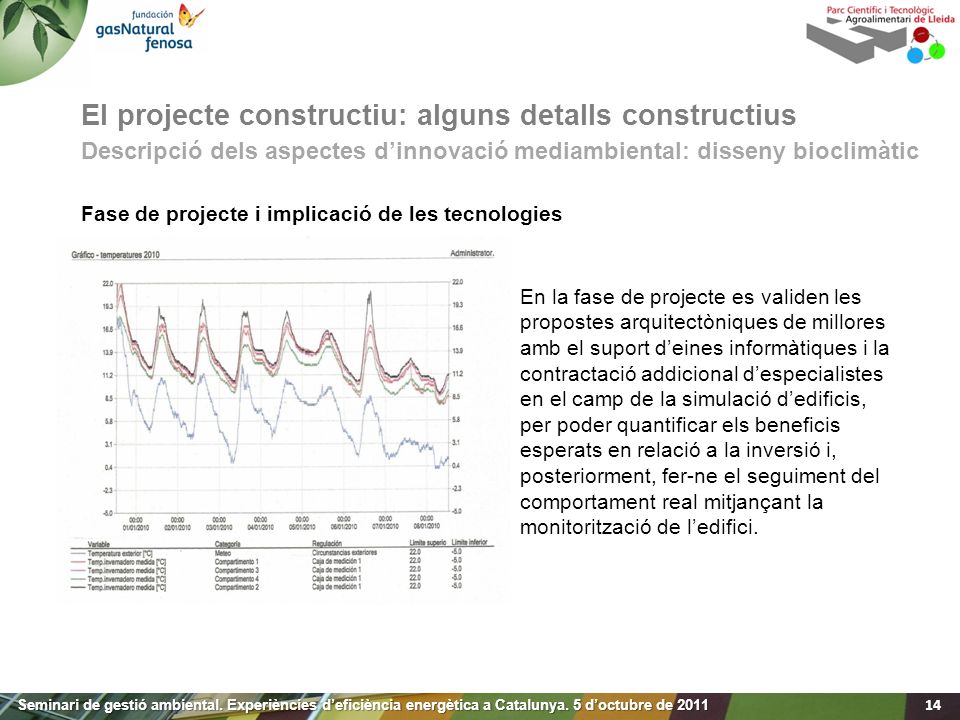

14 En la fase de projecte es validen les propostes arquitectòniques de millores amb el suport d’eines informàtiques i la contractació addicional d’especialistes en el camp de la simulació d’edificis, per poder quantificar els beneficis esperats en relació a la inversió i, posteriorment, fer-ne el seguiment del comportament real mitjançant la monitorització de l’edifici. Fase de projecte i implicació de les tecnologies Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 14 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

15 S’aprofita l’aire temperat dels patis centrals per refrescar o escalfar els espais interiors de l’edifici. La tipologia dels edificis en forma d’H afavoreix la ventilació creuada a través de les seves ales. Aprofitament de les condicions de l’entorn de l’edifici: ventilació natural Sistemes passius de reducció de la demanda energètica En temporada d’estiu, la coberta de l’hivernacle-umbracle s’obre i funciona amb un tiratge natural. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 15 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

16 S’ha estudiat la posició, dimensió i forma de les lames perquè sempre puguin reflectir la llum difusa i adequar els guanys lumínics a les necessitats reals de cada sala. Aprofitament de les condicions de l’entorn de l’edifici: il·luminació natural Sistemes passius de reducció de la demanda energètica Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 16 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

17 Es reforça la inèrcia elevada que tenen els edificis existents i s’aïllen els murs per la part exterior, amb l’objectiu d’aprofitar l’acumulació de calor i frescor cap a l’interior. És essencial, també, la modulació dels guanys tèrmics a través dels patis hivernacle-umbracle. Aprofitament de les condicions de l’entorn de l’edifici: modulació dels guanys tèrmics Sistemes passius de reducció de la demanda energètica Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 17 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

18 S’opta per folrar exteriorment, amb un sistema d’aïllament continu, malla i acabat monocapa, aquelles façanes que no donen a l’espai hivernacle-umbracle. En els patis no s’hi posa aïllament, atès que l’espai atempera les puntes de temperatura de l’exterior. Càlculs i simulacions ratifiquen les decisions de projecte. Control de la demanda energètica Aïllament tèrmic Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 18 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

19 Amb l’objectiu d’un reciclatge i rehabilitació conscients, amb respecte pels recursos existents, es manté la fusteria d’alumini exterior i se substitueix la fusteria interior formant un conjunt que funciona com un coixí climàtic i que permet gestionar millor la relació tèrmica interior-exterior. Control de la demanda energètica Qualitat dels tancaments Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 19 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

20 Calefacció/refrigeració Tots els sistemes de climatització s’han proposat des del punt de vista de l’eficiència energètica del sistema global tenint en compte, per al seu dimensionat, les aportacions que ja s’han valorat en el disseny bioclimàtic de l’edifici, sobretot la interacció dels edificis amb l’espai hivernacle- umbracle. Control de la demanda energètica Eficiència energètica de les instal·lacions Il·luminació Es planteja l’ús de sistemes d’il·luminació i refrigeració eficients i, sobretot, la seva adaptació als nivells d’il·luminació natural. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 20 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

21 Ús de materials de baix impacte ambiental i reciclabilitat alta: materials naturals. Materials reciclats/reciclables. Es va exigir, tant en el procés de la construcció, com en l’ús de l’edifici, la gestió, separació de residus i, en els casos possibles, la seva reutilització. Materials Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 21 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

22 L’edifici aprofita i reutilitza, d’una banda, les aigües provinents de la pluja a través de les cobertes ecològiques en un aljub (4.000m 2 ) i, d’altra banda, recull també l’aigua produïda per la condensació externa de l’abundant boira lleidatana. Aigua Aigües pluvials Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 22 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

23 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 23

24 Ergonomia i creativitat Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 24 Descripció dels aspectes d’innovació mediambiental: disseny bioclimàtic El projecte constructiu: alguns detalls constructius

25 Reconeixement en la categoria d’arquitectura d’àmbit europeu. Desembre de 2010 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 25 Premis obtinguts en l’àmbit constructiu Premi europeu de construcció sostenible 2009-2010 La Junta de Castella i Lleó va atorgar el premi de construcció sostenible 2009-2010, en la categoria d’Arquitectura d’àmbit europeu, al Parc Científic de Gardeny. Els Premis de Construcció Sostenible de Castella i Lleó, de caràcter biennal, tenen com a objectiu l’impuls i la promoció d’una millor qualitat de vida del nostre entorn urbà i mediambiental. El Parc Científic fou triat entre 130 propostes del conjunt de la Unió Europea.

26 Premi atorgat pel Col·legi d’Aparelladors, Arquitectes Tècnics i Enginyers d’Edificació de Barcelona El projecte de rehabilitació dels edificis H del Parc Científic i Tecnològic Agroalimentari de Lleida ha rebut el premi Catalunya Construcció 2009, que concedeix el Col·legi d’Aparelladors, Arquitectes Tècnics i Enginyers d’Edificació de Barcelona. El confort ambiental aconseguit amb mitjans naturals, l’aprofitament racional de l’estructura existent, el sentit pràctic i l’estalvi de recursos han estat els elements valorats per a l’atorgament del guardó. Un total de 91 projectes van participar en aquesta sisena edició dels Premis Catalunya Construcció. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 26 Premis obtinguts en l’àmbit constructiu Premi Catalunya Construcció 2009

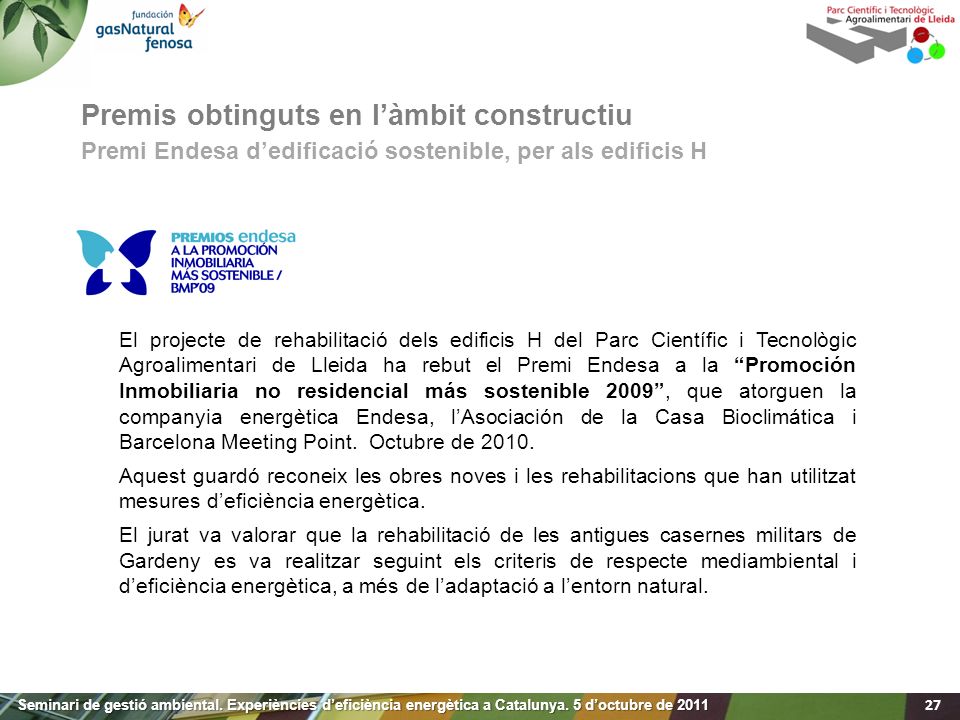

27 El projecte de rehabilitació dels edificis H del Parc Científic i Tecnològic Agroalimentari de Lleida ha rebut el Premi Endesa a la “Promoción Inmobiliaria no residencial más sostenible 2009”, que atorguen la companyia energètica Endesa, l’Asociación de la Casa Bioclimática i Barcelona Meeting Point. Octubre de 2010. Aquest guardó reconeix les obres noves i les rehabilitacions que han utilitzat mesures d’eficiència energètica. El jurat va valorar que la rehabilitació de les antigues casernes militars de Gardeny es va realitzar seguint els criteris de respecte mediambiental i d’eficiència energètica, a més de l’adaptació a l’entorn natural. Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 27 Premis obtinguts en l’àmbit constructiu Premi Endesa d’edificació sostenible, per als edificis H

28 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 28 Projectes mediambientals al Parc Museu del Clima i del Medi Ambient

29 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 29 Projectes mediambientals al Parc Casa bioclimàtica

30 30 Dades del projecte: Rehabilitació de tres edificis H del Parc Científic i Tecnològic Agroalimentari de Lleida Nom del promotor/propietariConsorci del Pac Científic i Tecnològic Agroalimentari de Lleida Nom del ContractistaCOMSA AutorsFelip Pich-Aguilera Baurier i Teresa Batlle Pagès, arquitectes (Equip d’Arquitectura Pich-Aguilera ) Josep Maria Puigdemasa Hospital, arquitecte (Puigdemasa Arquitectes SLPU) Responsables de grupÀngel Sendarrubias, Xavier Milanés, Pau Casaldaliga (arquitectes) Responsable de projecteBernat Ros (arquitecte) FotògrafJordi V. Pou Superfície19.020 m 2 Cost de l’obra9.426.208,50 € Col·laboradorsArquitectura: Jordi Camps, arquitecte Marc Dolcet, arquitecte Xavier Gómez, dibuixant Amidaments i pressupost: Felip Solsona Godia Estructures: Boma SLP, arquitectes Assessoria mediambiental: Societat Orgànica, SCP, consultors mediambientals Instal·lacions: Einesa INGENIERIA, SL, enginyers industrials Monitoratge control energètic: BEE Group CIMNE – ITL – Grup Energia Solar UdL Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 30

31 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 31 Dades del projecte: Amb el suport de:

32 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 32 Dades del projecte: Amb el suport de:

33 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 33 Dades del projecte: Amb el suport de:

34 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 34 Dades del projecte: Amb el suport de:

35 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 35 Màster en bioconstrucció: D

36 Seminari de gestió ambiental. Experiències d’eficiència energètica a Catalunya. 5 d’octubre de 2011 36 D Moltes gràcies! www.pcital.es parc@pcital.es Gerent: Josep Clotet Sopeña www.josepclotet.com Equip tècnic: Felip Pich-Aguilera Baurier Teresa Batlle Pagès Josep Maria Puigdemasa Hospital
