1 Elaborado por Chavez Espinosa Jennifer R3 Oft CMN SXXI

2  Perimetría estática automática con cúpula o monitor de video (Octopus o Humphrey)  Perimetría manual cinética o estática con un perímetro de cúpula tipo Goldmann

3  Umbral : sensibilidad luminosa diferencial  Supraumbral : por encima del umbral  Pruebas cinéticas: un área no visible a otra que si  Pruebas estáticas se presenta un estimulo estacionario en varias localizaciones  Isóptera: línea en la representación grafica del campo visual

4  Depresión : disminución de sensibilidad retiniana  Escotoma : área con disminución de sensibilidad retiniana  Desibelio (dB) un decimo de unidad logarítmica.

5  Pruebas mas utilizadas: 24 grados y 30 grados centrales, octopus 32 o G1 y Humphrey 24-2 y 30-2 exploran campo central utilizando una cuadricula de 6 grados. Estudias 3 grados por encima y por debajo de la linea media horizontal.

6

7  Examen cinético de isopteras periféricas con un examen estático supraumbral del campo central.  Prueba 1-2e de campimetro de Goldmann en los 25 grados centrales

8

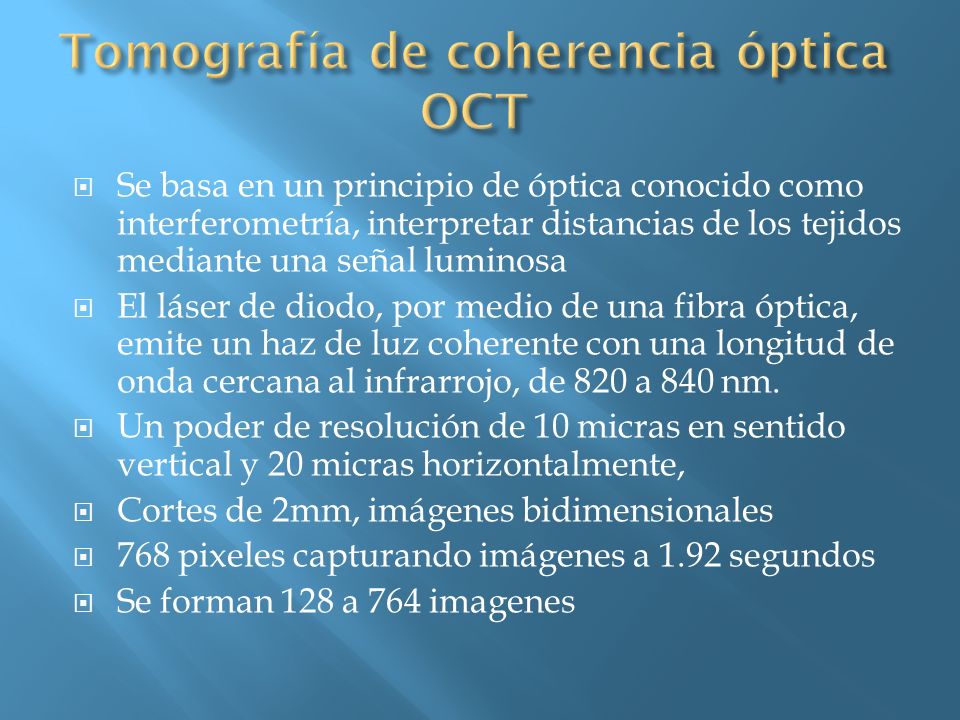

9  Se basa en un principio de óptica conocido como interferometría, interpretar distancias de los tejidos mediante una señal luminosa  El láser de diodo, por medio de una fibra óptica, emite un haz de luz coherente con una longitud de onda cercana al infrarrojo, de 820 a 840 nm.  Un poder de resolución de 10 micras en sentido vertical y 20 micras horizontalmente,  Cortes de 2mm, imágenes bidimensionales  768 pixeles capturando imágenes a 1.92 segundos  Se forman 128 a 764 imagenes

10

11

12  Realiza entre 128 y 768 barridos. Cada scan A se compone de 1,024 puntos de datos adquiridos a una profundidad de 2 mm. De esta manera, el OCT integra entre131,072 y 786,432 puntos de datos para construir una imagen de corte transversal  El software asigna colores fríos(azul, verde, negro) a las estructuras con baja reflectividad, y colores calientes(amarillo, naranja, rojo, blanco) a las estructuras con mayor reflectividad

13

14  Nervio óptico Este protocolo es una versión del patrón de líneas radiales. El diámetro del círculo objetivo o de la longitud de línea está fijado en 4 mm. Está diseñado exclusivamente para examinar el disco óptico, realiza 6 barridos lineales sobre el nervio óptico, con una diferencia de unos 45 grados entre cada barrido, nos permite visualizar y entender los cambios estructurales en el nervio óptico, la lámina cribosa y la excavación

15

16

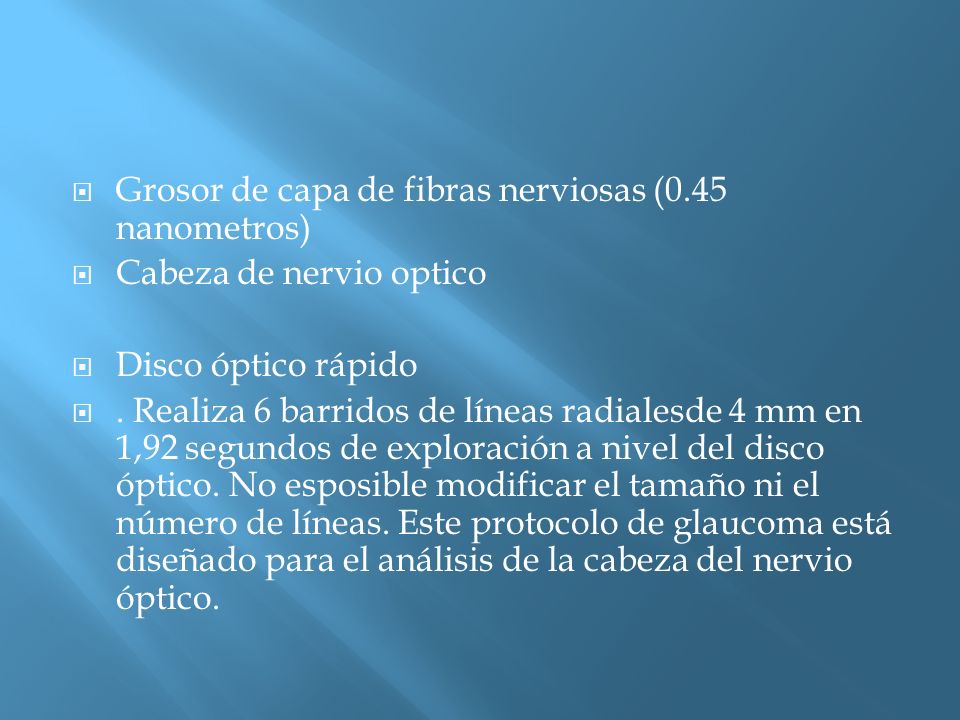

17  Grosor de capa de fibras nerviosas (0.45 nanometros)  Cabeza de nervio optico  Disco óptico rápido . Realiza 6 barridos de líneas radialesde 4 mm en 1,92 segundos de exploración a nivel del disco óptico. No esposible modificar el tamaño ni el número de líneas. Este protocolo de glaucoma está diseñado para el análisis de la cabeza del nervio óptico.

18

19  Zangwill LM, Bowd C, Berry CC, Williams J, Blumenthal EZ, Sanchez-Galeana CA, et al. Discriminating between normal and glaucomatous eyes using the Heidelberg Retina Tomograph, GDx Nerve Fiber Analyzer, and Optical Coherence Tomograph. Arch Ophthalmol 2001; 119: 985-993.  Schenk JO, Brezinski ME. Ultrasound induced improvement in optical coherence tomography (OCT) resolution. Proc Natl Acad Sci U S A. 2002; 99(15):9761-4.  Kanamori A, Nakamura M, Escano MF, Seya R, Maeda H, Negi A. Evaluation of the glaucomatous damage on retinal nerve fiber layer thickness measured by optical coherence tomography. Am J Ophthalmol. 2003; 135(4):513-20.  Huang D, Swanson EA, Lin CP, Schuman JS, Stinson WG,  Chang W, et al.: Optical coherence tomography. Science 1991, 254:1178–1181.  KORTH M.,HORN F., JONAS J.: Utility of the color pattern electroretinogram (PERG) in glaucoma. Graefe’s Arch. Clin. Ophthalmol. 231: 84-89, 1993.  Cello KE, Nelson-Quigg JM, Johnson CA. Frequency doubling technology perimetry for detection of glaucomatous visual field loss. Am J Ophthalmol 2000;129:314-22.  PA Andreou et al, HRT II and GDx imaging for glaucoma detection Eye (2007) 21, 1050– 1055;
