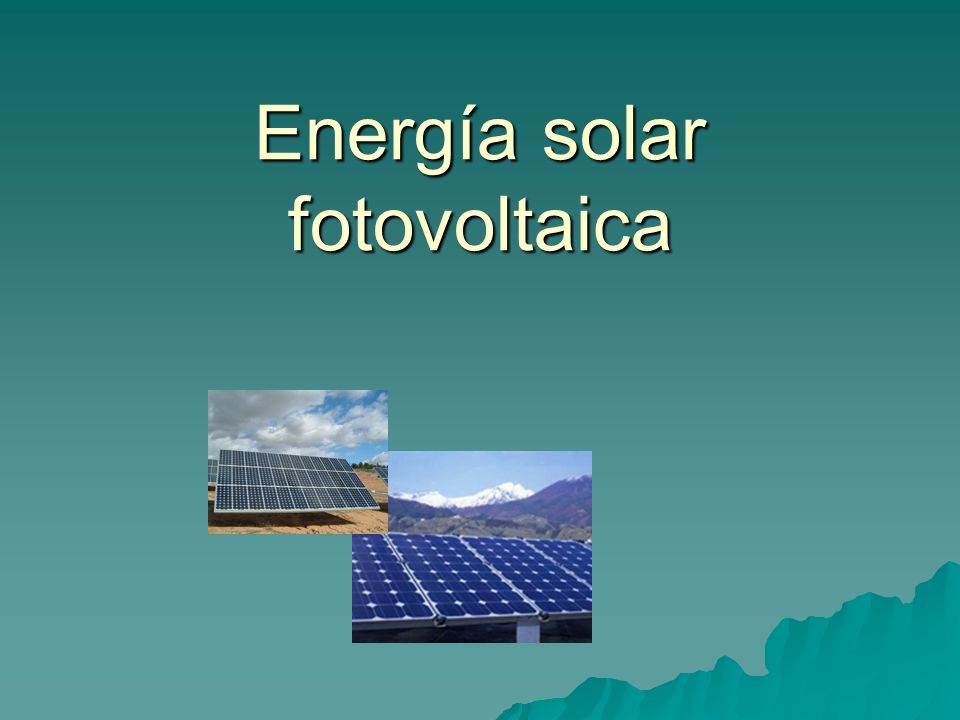

Energía solar fotovoltaica
2

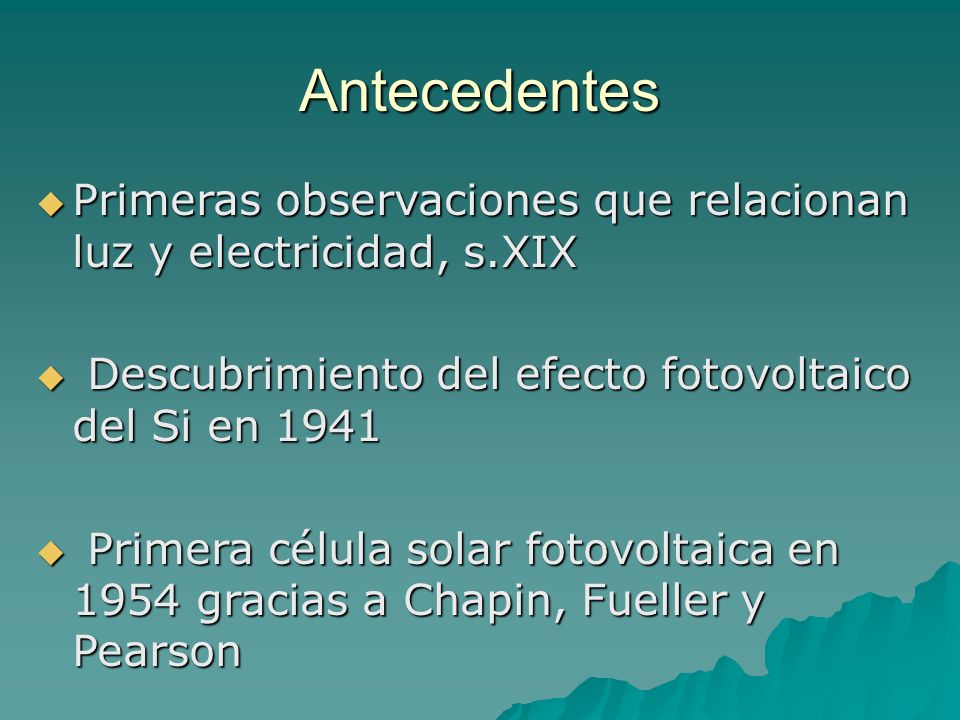

Antecedentes Primeras observaciones que relacionan luz y electricidad, s.XIX Descubrimiento del efecto fotovoltaico del Si en 1941 Primera célula solar fotovoltaica en 1954 gracias a Chapin, Fueller y Pearson
3

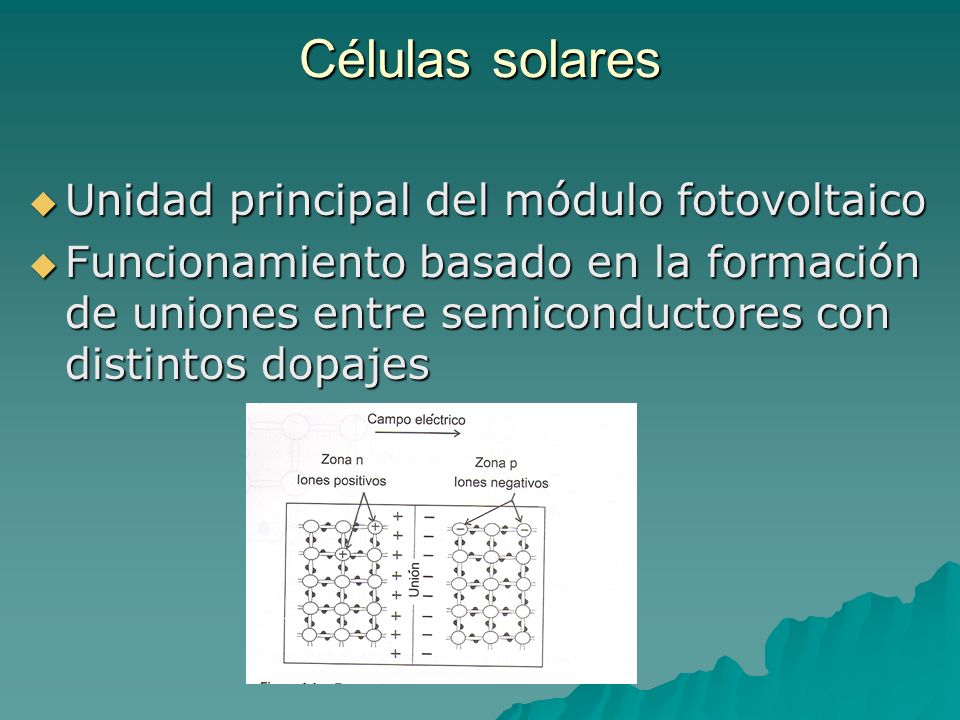

Células solares Unidad principal del módulo fotovoltaico
Funcionamiento basado en la formación de uniones entre semiconductores con distintos dopajes
4

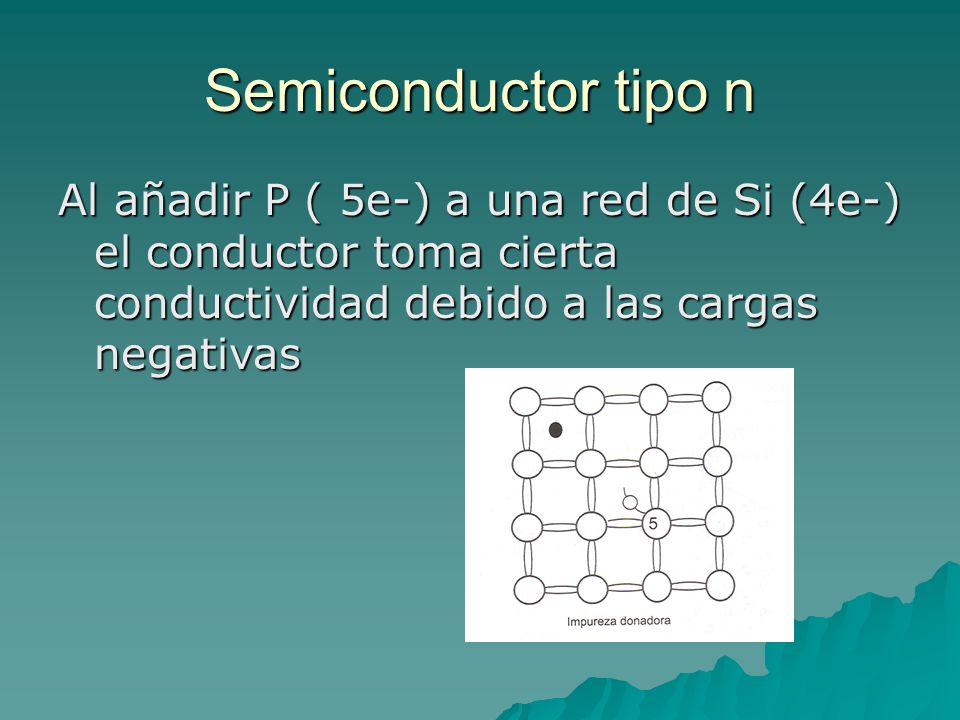

Semiconductor tipo n Al añadir P ( 5e-) a una red de Si (4e-) el conductor toma cierta conductividad debido a las cargas negativas
5

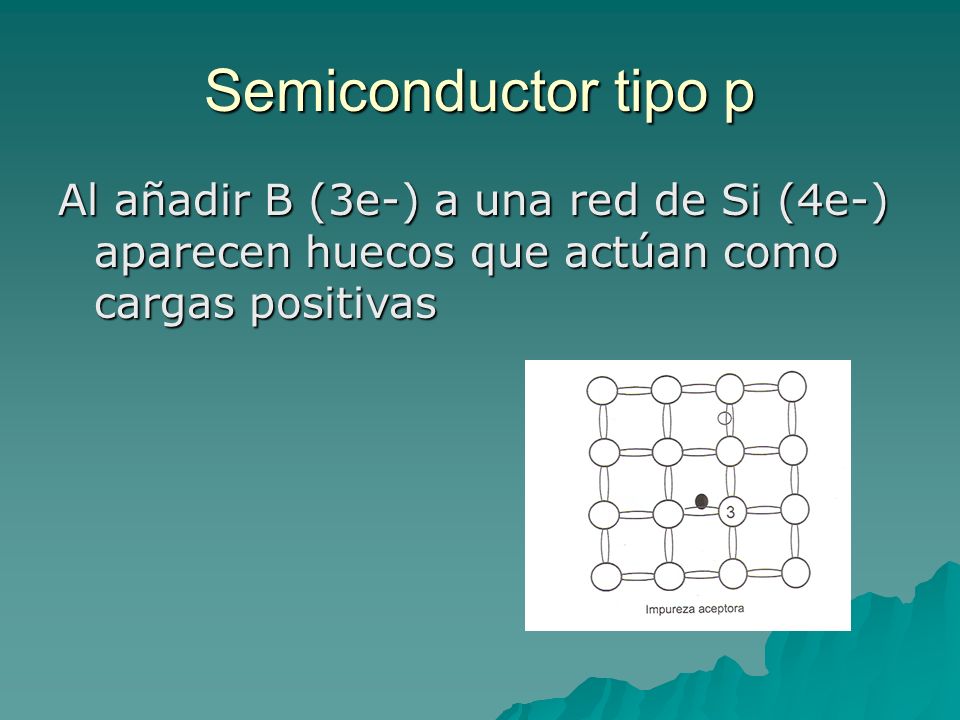

Semiconductor tipo p Al añadir B (3e-) a una red de Si (4e-) aparecen huecos que actúan como cargas positivas
6

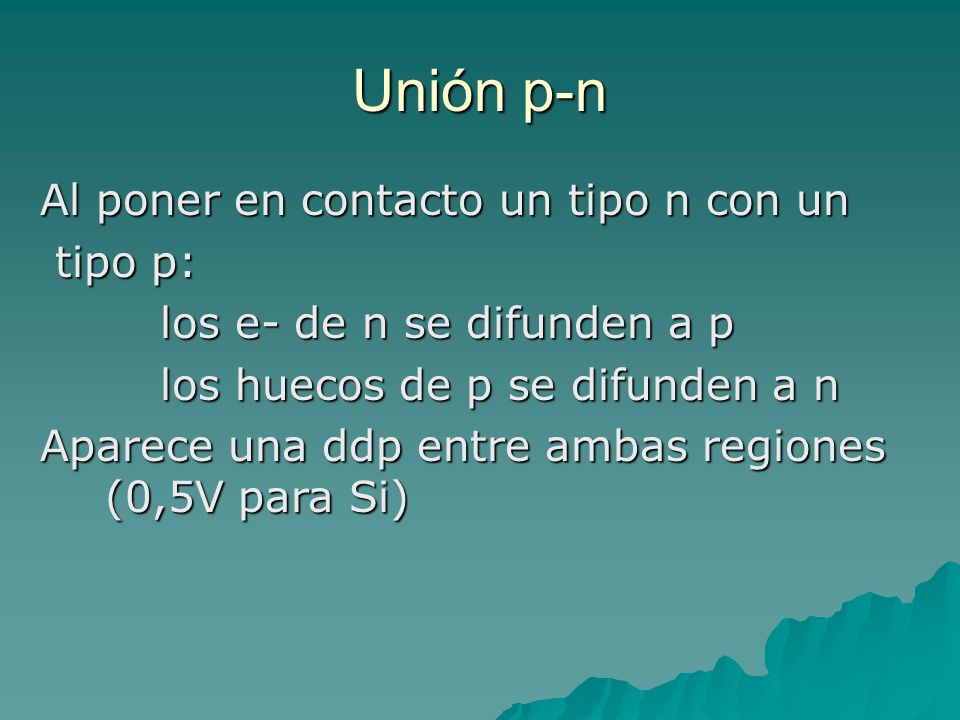

Unión p-n Al poner en contacto un tipo n con un tipo p:
los e- de n se difunden a p los huecos de p se difunden a n Aparece una ddp entre ambas regiones (0,5V para Si)
7

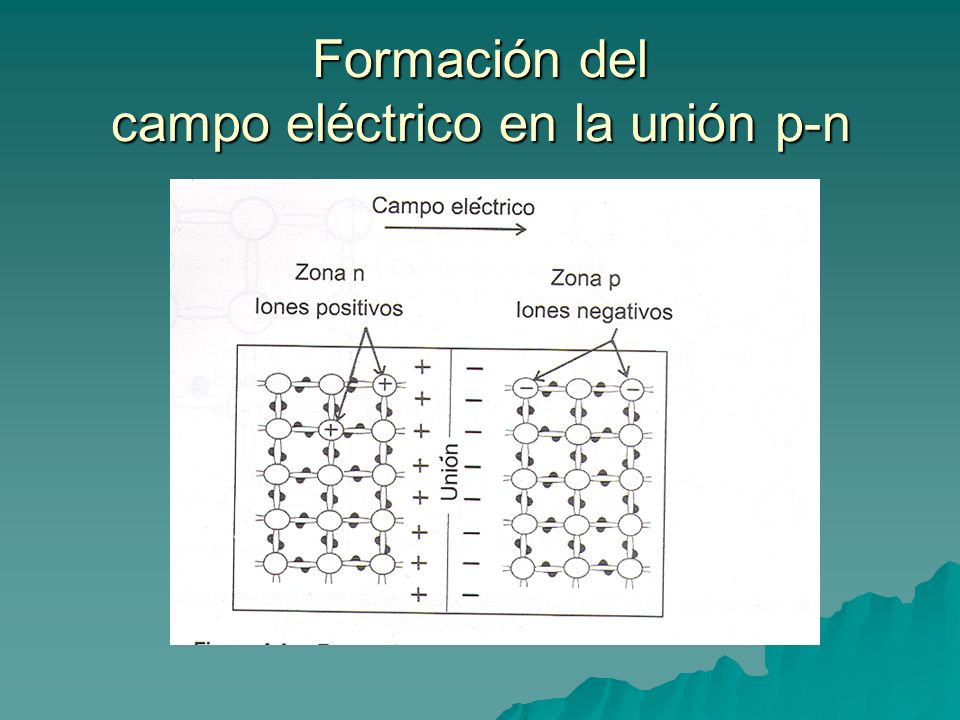

Formación del campo eléctrico en la unión p-n
8

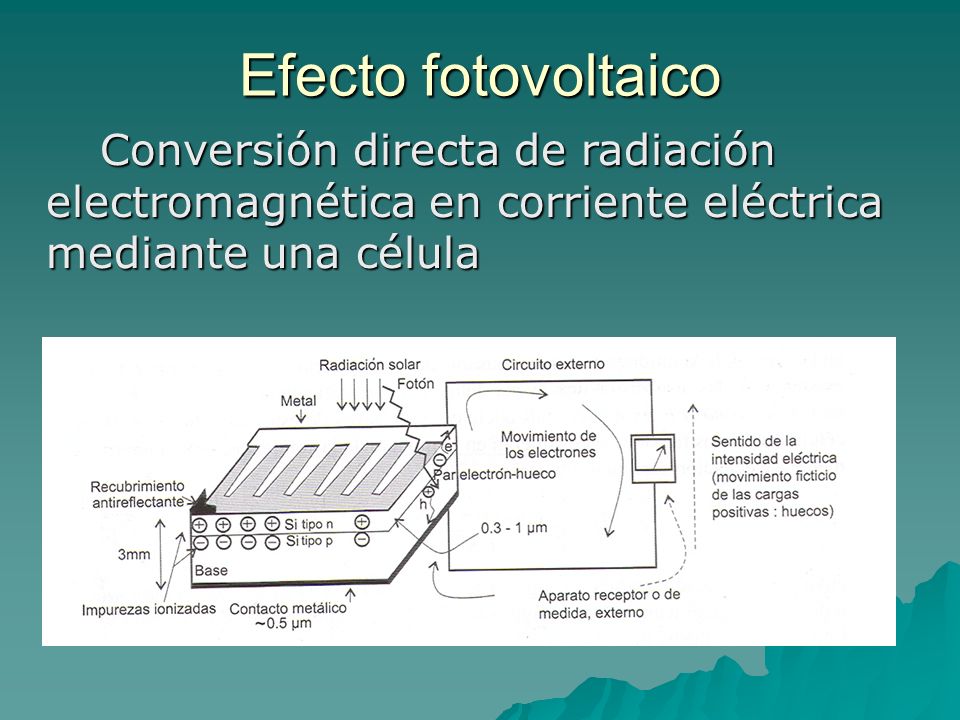

Efecto fotovoltaico Conversión directa de radiación electromagnética en corriente eléctrica mediante una célula
9

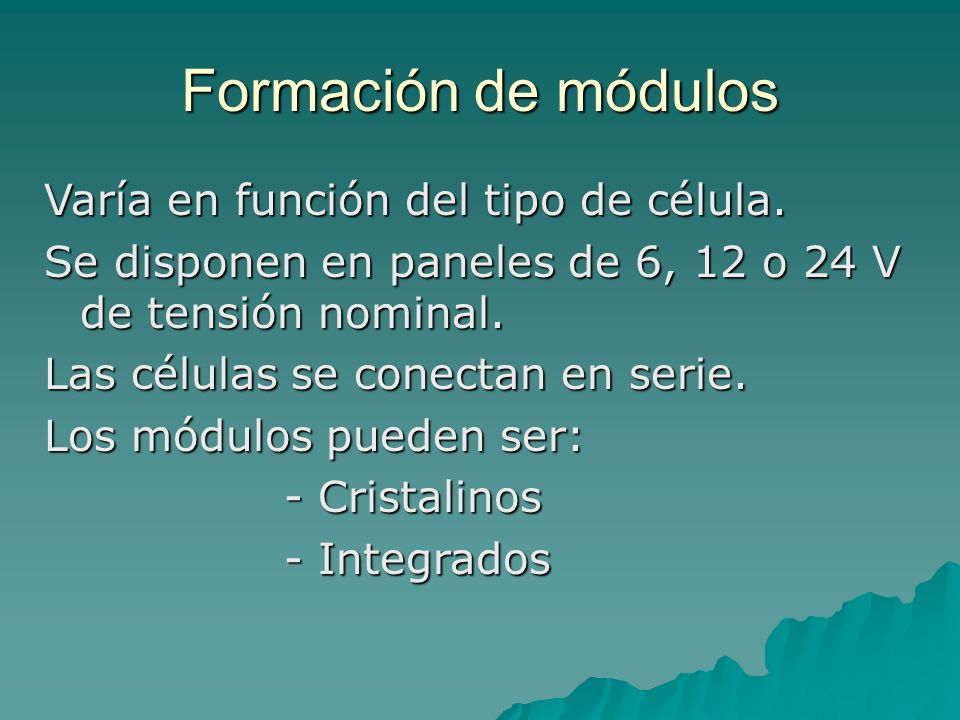

Formación de módulos Varía en función del tipo de célula.
Se disponen en paneles de 6, 12 o 24 V de tensión nominal. Las células se conectan en serie. Los módulos pueden ser: - Cristalinos - Integrados
10

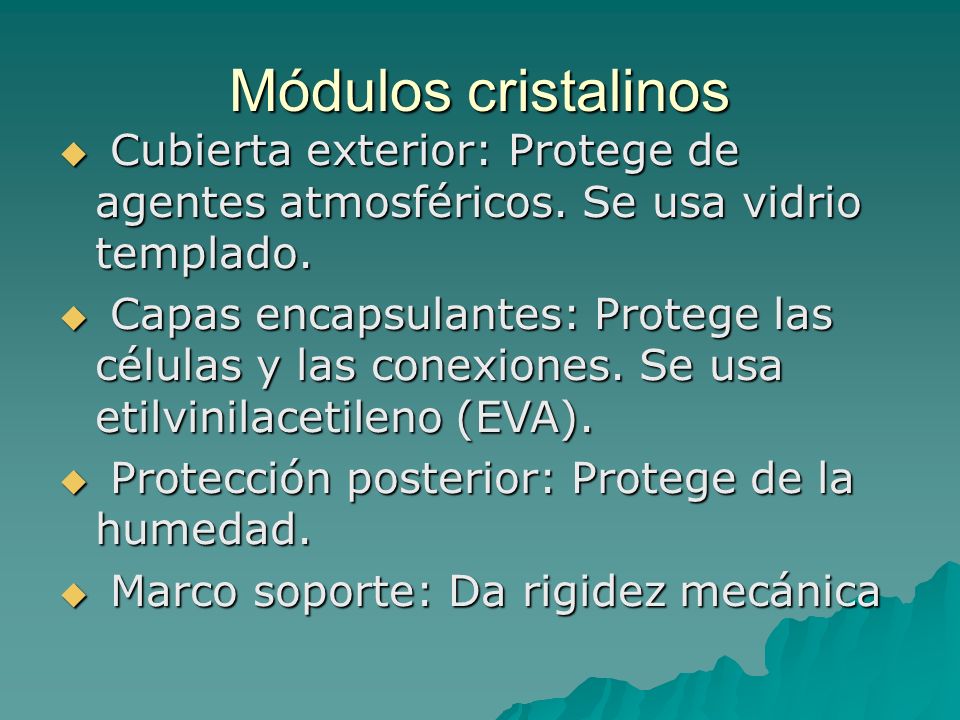

Módulos cristalinos Cubierta exterior: Protege de agentes atmosféricos. Se usa vidrio templado. Capas encapsulantes: Protege las células y las conexiones. Se usa etilvinilacetileno (EVA). Protección posterior: Protege de la humedad. Marco soporte: Da rigidez mecánica
11

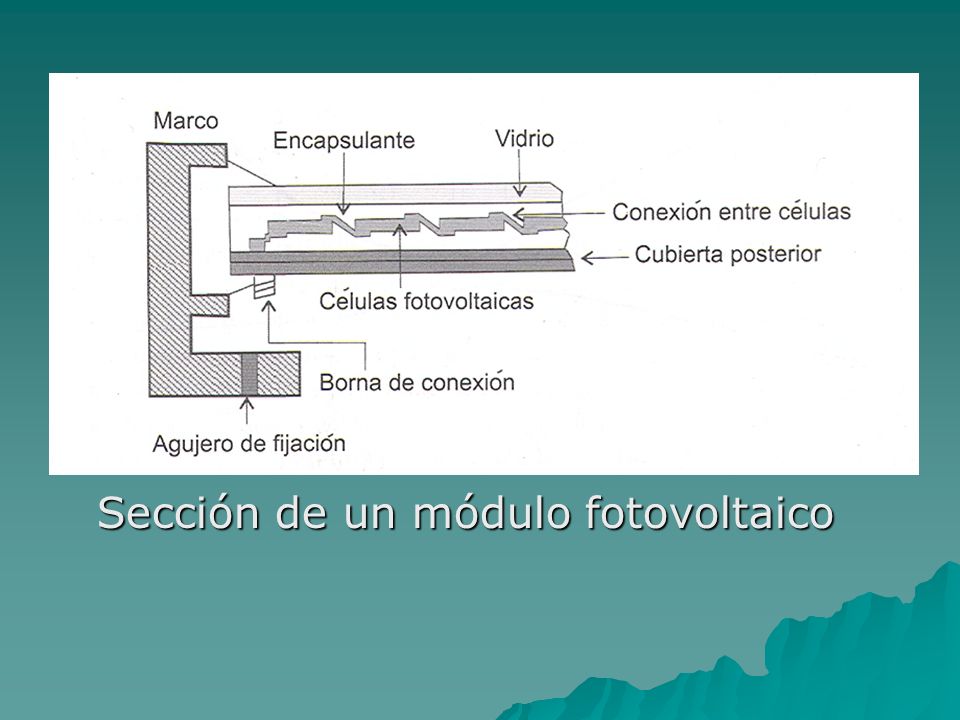

Sección de un módulo fotovoltaico
12

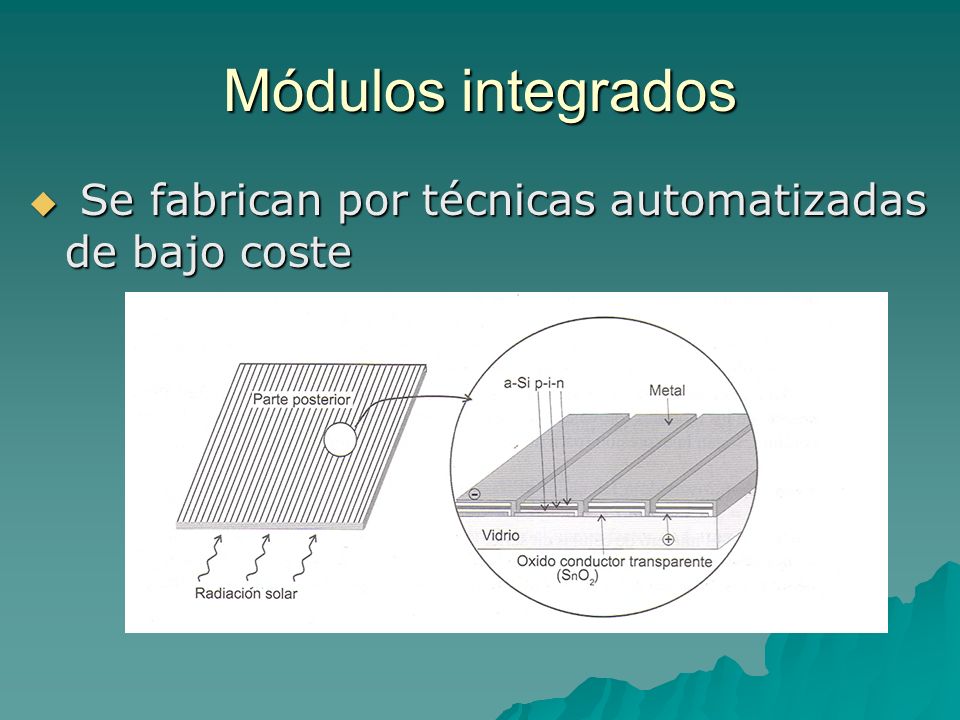

Módulos integrados Se fabrican por técnicas automatizadas de bajo coste
13

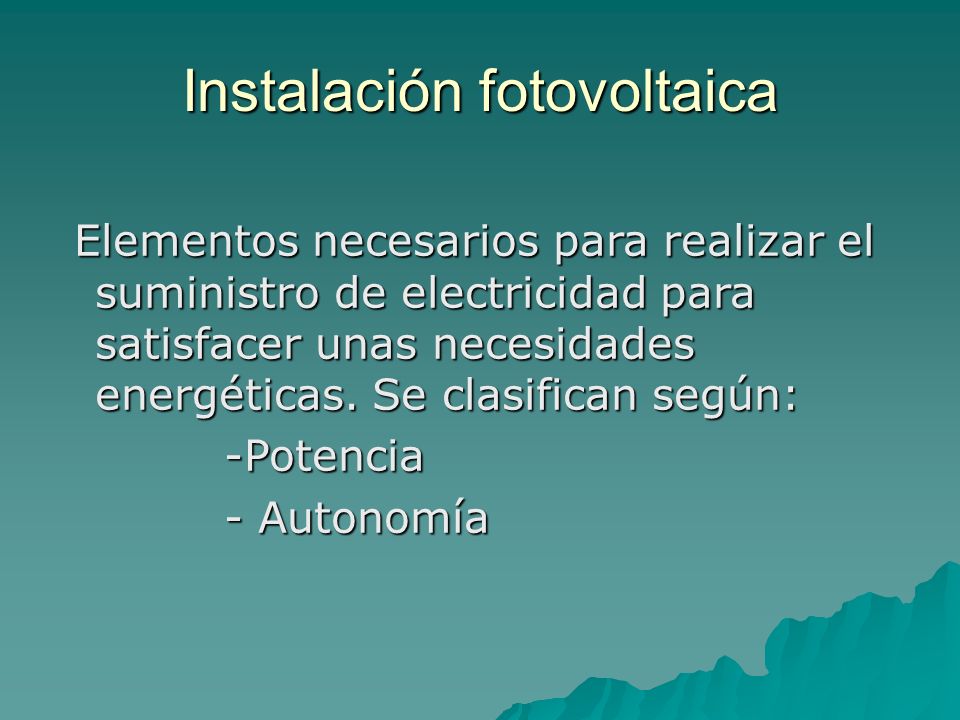

Instalación fotovoltaica
Elementos necesarios para realizar el suministro de electricidad para satisfacer unas necesidades energéticas. Se clasifican según: -Potencia - Autonomía
14

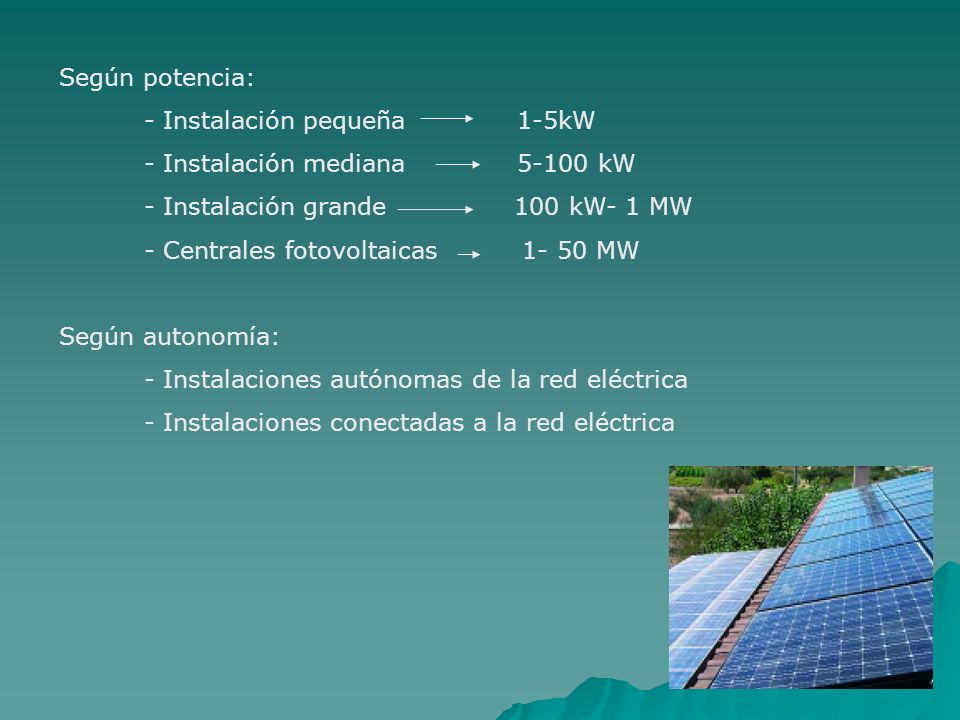

Según potencia: - Instalación pequeña kW - Instalación mediana kW - Instalación grande kW- 1 MW - Centrales fotovoltaicas MW Según autonomía: - Instalaciones autónomas de la red eléctrica - Instalaciones conectadas a la red eléctrica
15
Componentes de un sistema fotovoltaico

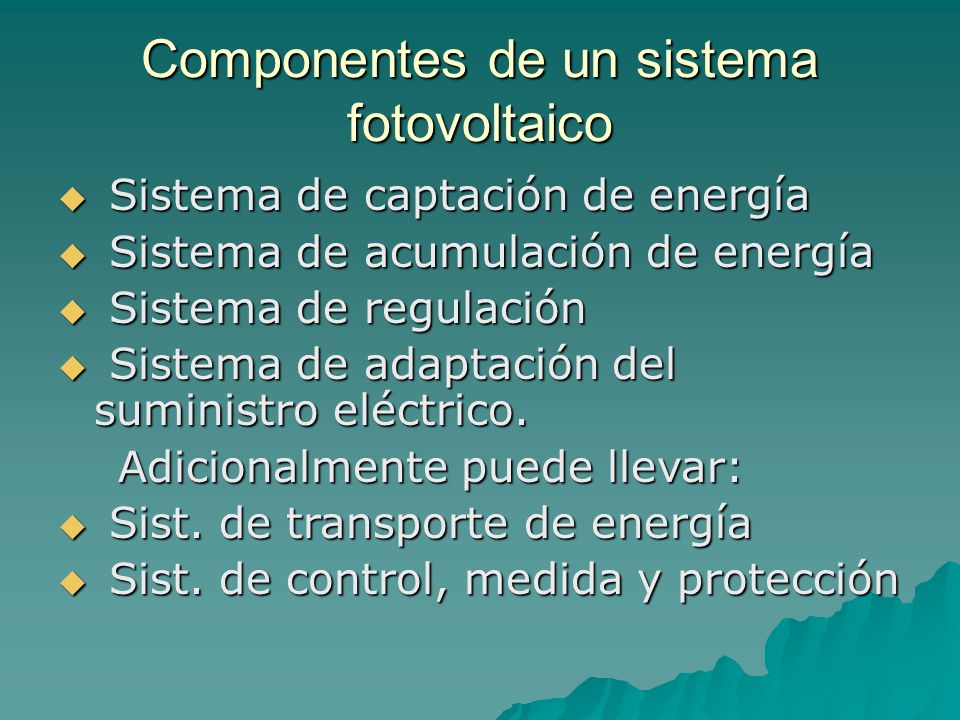

Sistema de captación de energía Sistema de acumulación de energía Sistema de regulación Sistema de adaptación del suministro eléctrico. Adicionalmente puede llevar: Sist. de transporte de energía Sist. de control, medida y protección
16

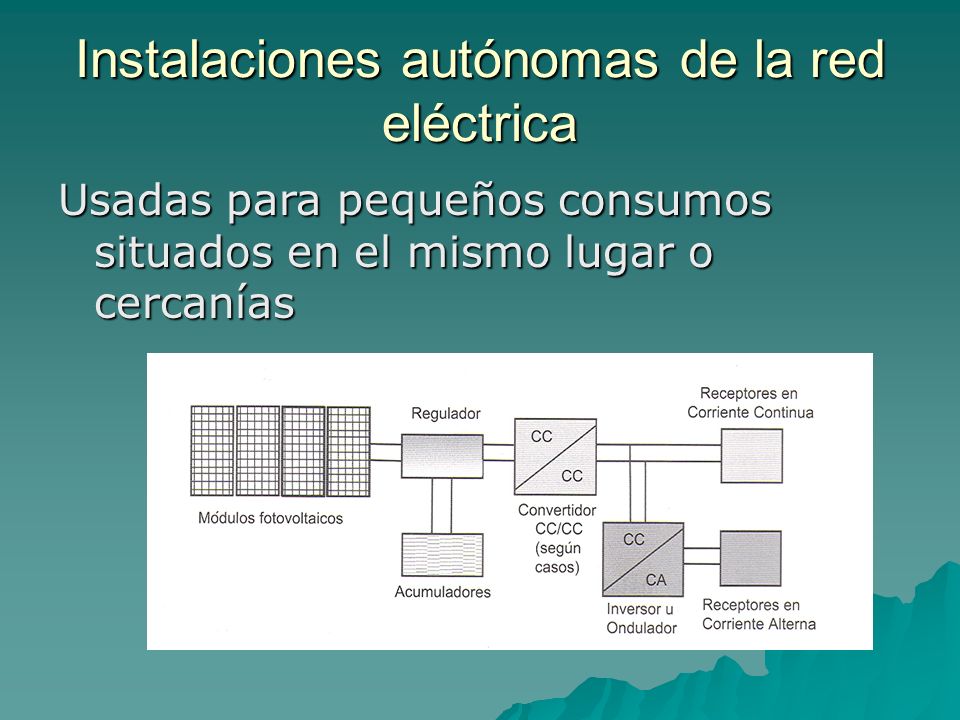

Instalaciones autónomas de la red eléctrica
Usadas para pequeños consumos situados en el mismo lugar o cercanías
17

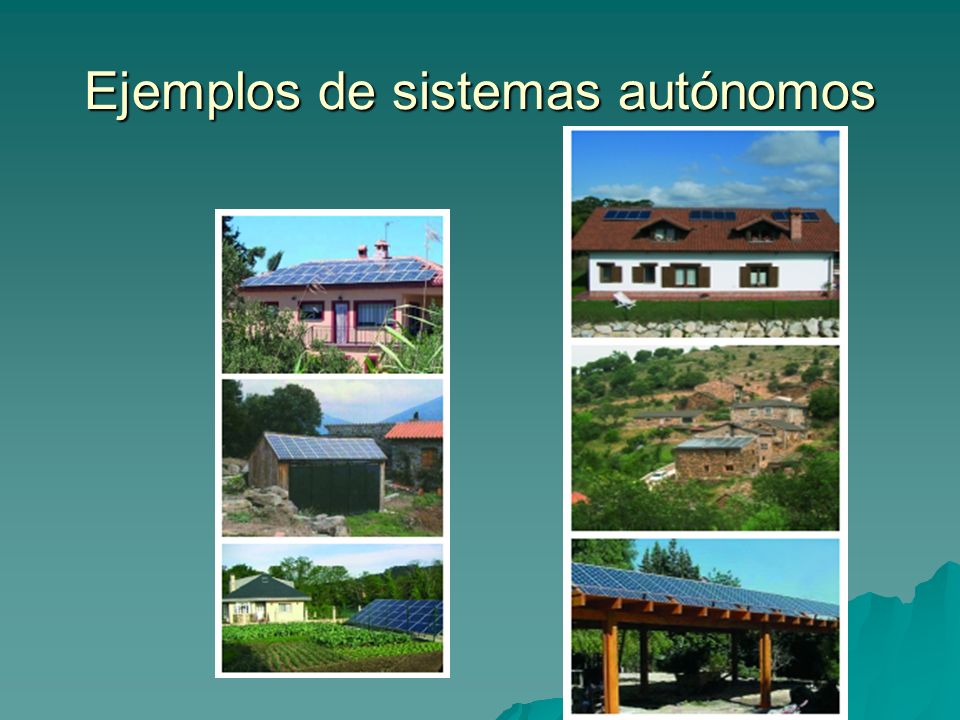

Ejemplos de sistemas autónomos
18
Instalaciones conectadas a la red eléctrica

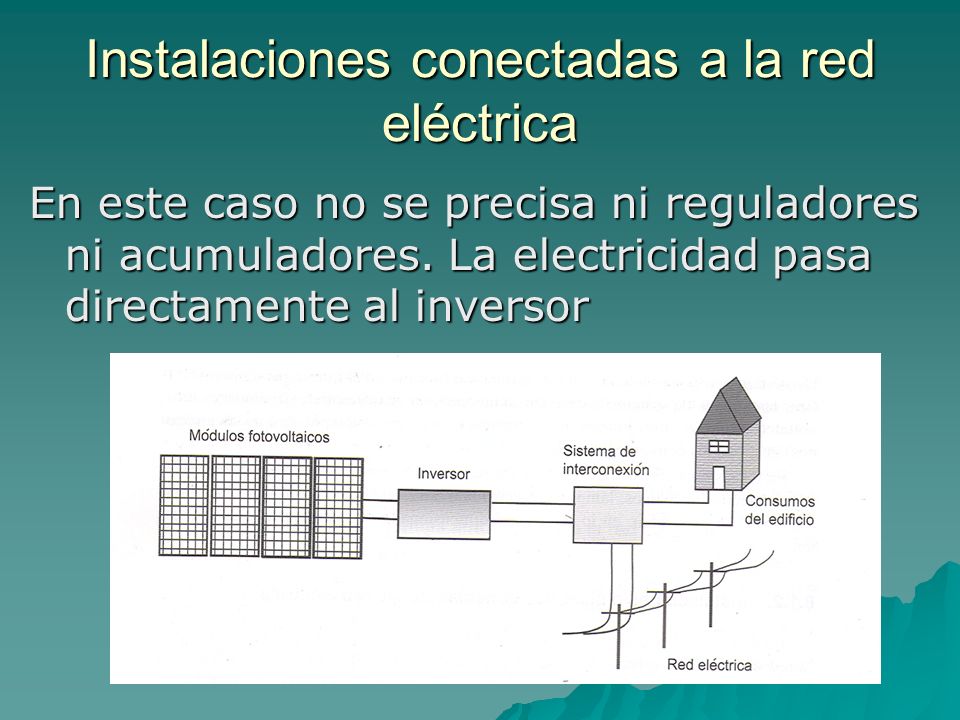

En este caso no se precisa ni reguladores ni acumuladores. La electricidad pasa directamente al inversor
19

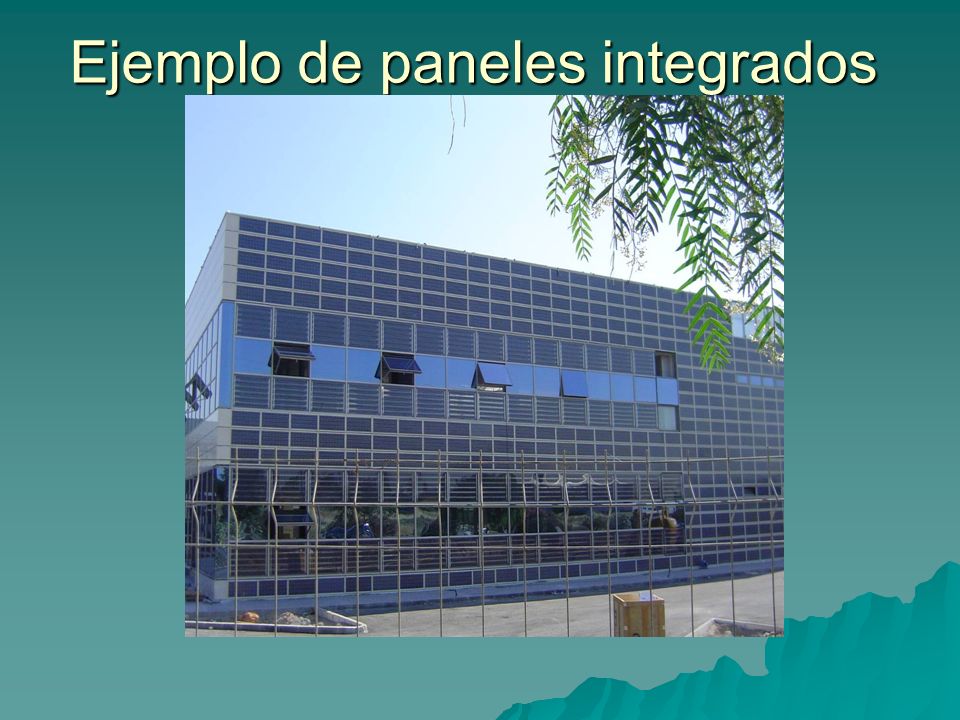

Ejemplo de paneles integrados
Fachada terminada
20

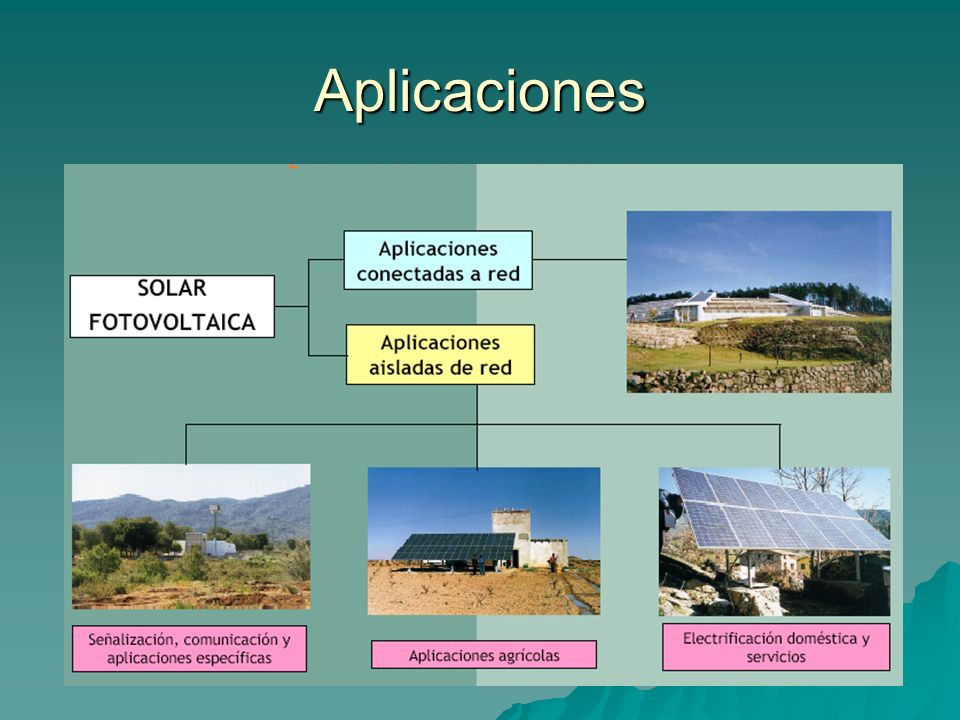

Aplicaciones
